Фундамент для двухэтажного дома: расчёт глубины, толщины

Высота над уровнем грунта.

А стоит ли вообще уделять этому параметру строительства особое внимание? Разве не достаточно просто вывести фундамент на уровень поверхности грунта и возводить стены?

Влажность стены и нижней части строения может довольно сильно различаться – и благодаря грунтовым водам, и вследствие того, что во время дождя или таяния снега основание дома неизбежно окажется влажным. Стены из пористого материала при контакте с водой тоже будут мокнуть, что нежелательно: это снизит срок их службы и ухудшит теплоизоляционные качества.

Давайте соберем в единый список все функции возвышающегося над землей фундамента.

Он препятствует намоканию стен во время дождя или таяния снега в оттепель.

Обратите внимание: высота фундамента деревянного дома особенно важна. Гниение нижнего венца – вечная проблема сооружений из бруса или бревна. Если возведение высокого фундамента в силу каких-то причин невозможно, строится цоколь из кирпича или других устойчивых к сырости материалов

Если возведение высокого фундамента в силу каких-то причин невозможно, строится цоколь из кирпича или других устойчивых к сырости материалов.

При уборке снега и других дворовых работах высокий цоколь или выполняющий его функцию возвышающийся над землей фундамент убережет чистовую фасадную отделку от механических повреждений.
Высокое основание дома компенсирует неизбежную усадку грунта под весом стен.
Расстояние между полом и грунтом в случае ленточного, столбчатого или свайного оснований определяет и долговечность перекрытия (как правило, деревянного), и теплоизоляционные качества подпола.

Высота фундамента для частного двухэтажного дома. В защите от влажности нуждаются не только стены, но и балки пола.

Наконец, не будем забывать про подвалы и цокольные этажи. Да, возможно сооружение отдельного цоколя; однако с точки зрения прочности здания цельная лента большей высоты однозначно выигрывает у связки “фундамент-цоколь-стена”.

Минимальная высота над землей оговорена в СНиП и составляет 200 миллиметров. Заметьте: на практике это значение используется лишь в случае лежащей в основании здания монолитной плиты (ее цена может составлять до 50% общей стоимости строительства, и минимально достаточная толщина будет означать уменьшение расходов).
Обычно разумным минимумом считается 35-40 сантиметров. Именно на такую высоту поднимаются над грунтом ленточные фундаменты в большинстве случаев.
Оптимальную высоту цоколя или выполняющего его функции фундамента можно оценить, прибавив 10 сантиметров к средней высоте снежного покрова в последние годы.

В целом, важно понимать: чем выше над грунтом возвышается бетонное основание дома – тем меньше у вас будет проблем с сохранением целостности стен и утечками тепла в нижней части строения. Разумеется, затраты при этом вырастут. При этом надземная часть не должна быть выше подземной: несмотря на прочность железобетона, такая конструкция будет неустойчивой

(см. также статью Какой марки нужен бетон при ленточном фундаменте: советы по самостоятельному строительству)

При этом надземная часть не должна быть выше подземной: несмотря на прочность железобетона, такая конструкция будет неустойчивой. (см. также статью Какой марки нужен бетон при ленточном фундаменте: советы по самостоятельному строительству).

Важно: Цоколь или возвышающийся над землей фундамент защищают гидроизоляционными материалами. Одно из популярных решений – облицовка морозостойкой клинкерной плиткой. Она не только улучшит внешний вид основания дома, но и сделает его куда более долговечным

Она не только улучшит внешний вид основания дома, но и сделает его куда более долговечным.

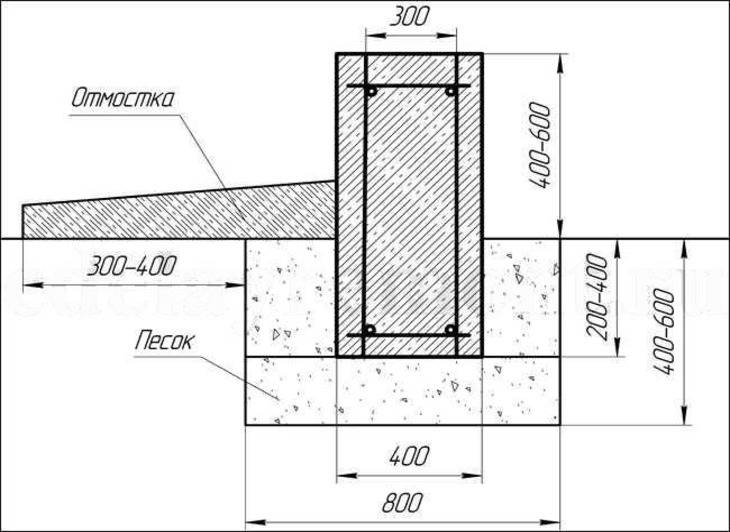

Высота фундамента для двухэтажного кирпичного дома.

Основание выше уровня земли облицовано клинкером.

Расчёт фундамента

Расчёты производятся по определённым формулам, учитывается материал и особенности дома, а также ряд геодезических факторов. Размеры фундамента для дома из кирпича, шлакоблока или бетона будут отличаться, поскольку массы материалов различны и оказывают разное давление на грунт.

Для расчета площади основания нужно знать общую массу дома. В таблице удельный вес строительных материалов

Простое вычисление

Без учёта дополнительных индивидуальных особенностей глубина установки фундамента может быть вычислена по стандартной формуле, где 0,8 метра необходимо умножить на количество предполагаемых этажей — итого 1,6 метра.

Толщина фундамента в классическом варианте равняется предполагаемой толщине несущих стен плюс 15 см. Однако стоит знать некоторые параметры, которые могут менять этот показатель:

рыхлость почвы;
площадь подошвы;
общая масса конструкции.

Толщина фундамента в зависимости от грунта и этажности

Точное вычисление

Для более точного расчёта его глубины необходимо знать:

Вид грунта (песчаный, глина, супесь).
Точка промерзания почвы. Её необходимо знать, чтобы глубокое промерзание рыхлой и наполненной влагой почвы не разрушило основание. Однако, если здание строится на довольно сухих землях или слабопучнистых, этот показатель не имеет значения.
Высота водоносных слоёв. В ситуации близкого расположения водоносного слоя его глубина должна быть минимальной, с целью гидроизоляции.
Проживание в доме.

За основу берётся глубина промерзания грунта вашей зоны. К этому значению нужно добавить 150 мм, если дом будет деревянный или 350 мм, когда кирпичный.

Вычислим для начала глубину одноэтажного дома. Берём глубину промерзания в московской области с грунтом мелкий песок. Она составляет 1,34 м. Дом будет кирпичный, следовательно добавляем ещё 35 см и получаем 1,69 м.

Существует зависимость глубины фундамента и температуры в помещении. Эта зависимость выражена в коэффициентах и приведена в таблице. По ней чем выше температура в доме тем менее глубокий нужно делать.

Зависимость температуры в помещении и глубины устройства фундамента

У нас будет пол на лагах по грунту с температурой не ниже 20. Отсюда получается 1,69*0,6≈1 метр. Достаточно фундамент заглубить на 1 метр.

Теперь для двухэтажного. Масса дома будет почти в 2 раза больше, поэтому он должен быть прочней. По правилу, написанному выше, заглубление должно быть равно 1,6 метра. А это ниже точки промерзания, что вполне устраивает.

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы; После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно

Для ленточного подойдут связки из проволоки; Фото — армирование монолитного фундамента

Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора; После накройте строительную площадку пленкой до застывания

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Определяем глубину закладки основания для двухэтажного пенобетонного дома.

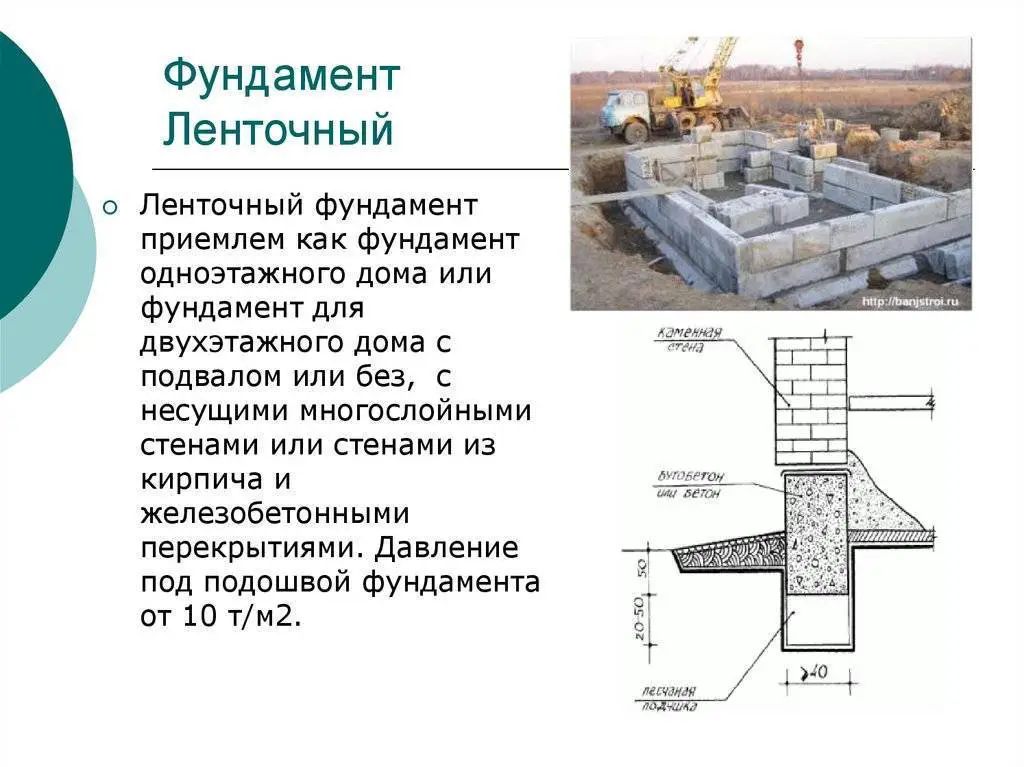

Глубина ленточного фундамента для двухэтажного дома.

Факторы, влияющие на глубину закладки.

Глубина ленточного фундамента для частного дома из пеноблоков.

Существует четкая связь между геологическими и климатическими условиями и рекомендуемой глубиной закладки фундамента одно- и двухэтажного дома из пеноблоков. Допустимые минимумы приведены в таблице:

Расстояние от нулевой отметки до грунтовых вод зимой.

Гравелистые, пески с крупным и средним песком.

Типы грунта для фундамента.

К дополнительным мерам, продлевающим срок службы фундамента относят утепление, усиление геотекстилем, увеличение толщины дренажной подушки, замену засыпаемого грунта песком, потребность в них определяют специалисты.

Расчет фундамента

Данная процедура, как правило, не вызывает серьезных осложнений, если подойти к ней с должным уровнем ответственности. Она предполагает сбор данных по нагрузке и изучение несущих слоев почвы. Толщина фундамента для двухэтажного дома будет определяться в зависимости от соотношения этих двух составляющих.

На видео подробно рассказывается, как выполнить расчет основания самостоятельно.

В первую очередь необходимо провести тщательное изучение рабочего участка. Глубина фундамента для двухэтажного дома из пеноблоков должна быть выше средней глубины промерзания на 35–55 см.

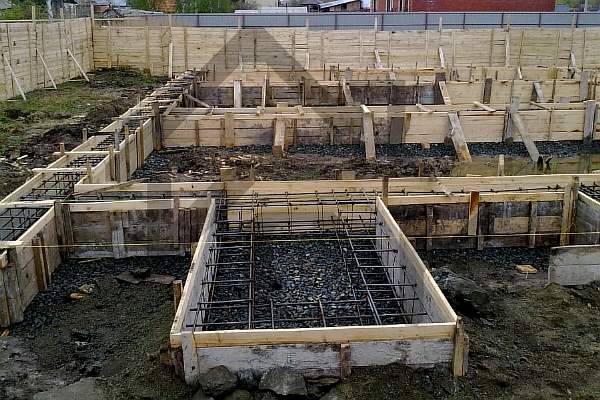

Опалубка и армирование

Такие данные приемлемы лишь при условии отопления жилой площади в зимнее время года. В противном случае необходимо придерживаться установленной температуры промерзания для конкретного региона.

Относительное значение ширины ленты будет составлять 25 см. Это значение носит приближенный характер и будет меняться в процессе расчетов.

Следующий шаг – расчет давления на ленточный фундамент для двухэтажного дома. Для определения соответствующего значения целесообразно воспользоваться таблицей ниже.

Тип конструкции	Плотность (кг/м2)
Стены
Кирпичная кладка (полкирпича)	210–240
Дома из пенобетона	170–180
Дома из бревен (d=240 мм)	130–145
Дома из бруса (150 мм)	11–125
Элементы перекрытия
Чердак (балки деревянные)	10–120
Пустотелые бетонные плиты	30–380
Железобетонные перекрытия	450–520
Кровля
Металлочерепица, профлист	25–35
Двухслойный рубероид	35–45
Шифер (высота гребня – 4 см)	50
Нагрузка снежного покрова для центральных областей России	100–120

Следующий этап – расчет суммарного веса ленточной плиты. Для этого необходимо предварительно вычислить ее объем, который рассчитывается с помощью произведения длины – L, ширины – А и высоты – В.

Полученное значение умножаем на удельный вес железобетона, который составляет 2500 кг/м3. Конечный результат – суммарный вес. Для расчета общей нагрузки – М – на несущий почвенный слой достаточно сложить это значение с весом здания.

Теперь возникает необходимость установить оптимальное значение ширины подошвы основания – O. Она выводится по следующей формуле: O = 1,3*M/(L*R). Значение 1,3 выступает в качестве показателя запаса несущей способности, а R – плотность почвенного слоя, которая указана в таблице ниже.

Вид почвенного слоя	R
Глина с галькой	4,2–4,5
Глина с гравием	4
Песок крупнозернистый	6
Песок среднезернистый	5
Песок мелкозернистый	4
Супесь	3,2–3,5
Суглинок	3,2–3,5
Глина	6

При ширине ленты меньше ориентировочного значения конечная ширина будет составлять заявленные 20 см. В случае, если по результатам расчетов это значение превысило первоначальную цифру более чем на 4–6 см, необходимо произвести повторный расчет массы основания с новым значением ширины ленты.

«Подушка» под основание

Не стоит забывать о том, что помимо такого параметра, как толщина ленточного фундамента необходимо произвести расчет толщины и подушки под него. В этом случае все точно также зависит от типа почвы. Если песчаный грунт, как известно не подвержен изменениям, то в надежности основания можно быть уверенным, а вот на пучинистой почве все намного сложнее.

Глинистые почвы, или зоны в которых грунтовая вода расположена близко к поверхности, в морозы подвергаются сильному пучению, что сказывается и на основании здания. Также такие почвы подвергаются изменениям не только зимой, но и осенью и даже летом. Например, при обильных дождях они набухают, а в засуху наоборот оседают, из-за этого разница в отметках грунта может составлять 10-15 см.

Разумеется, при неправильно возведенном основании столь значительные изменения почвы не останутся не замеченными и скорее всего, приведут к тому, что фундамент не выдержит нагрузки и лопнет.

Для предотвращения неприятностей, ленточный фундамент не только закладывают на глубину ниже промерзания грунта, но и устраивают под ним песчаную подушку.

Расчет

Разберем, как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250) на подготовку класса B7,5. Толщину плиты возьмем 25 см.

Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 – 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³;
Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²;
Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для более тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса, толщину необходимо брать 25-30 см. Для легких сооружений, например, гаражей и беседок, достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой, толщиной 20-30 см — в два слоя (объемное).

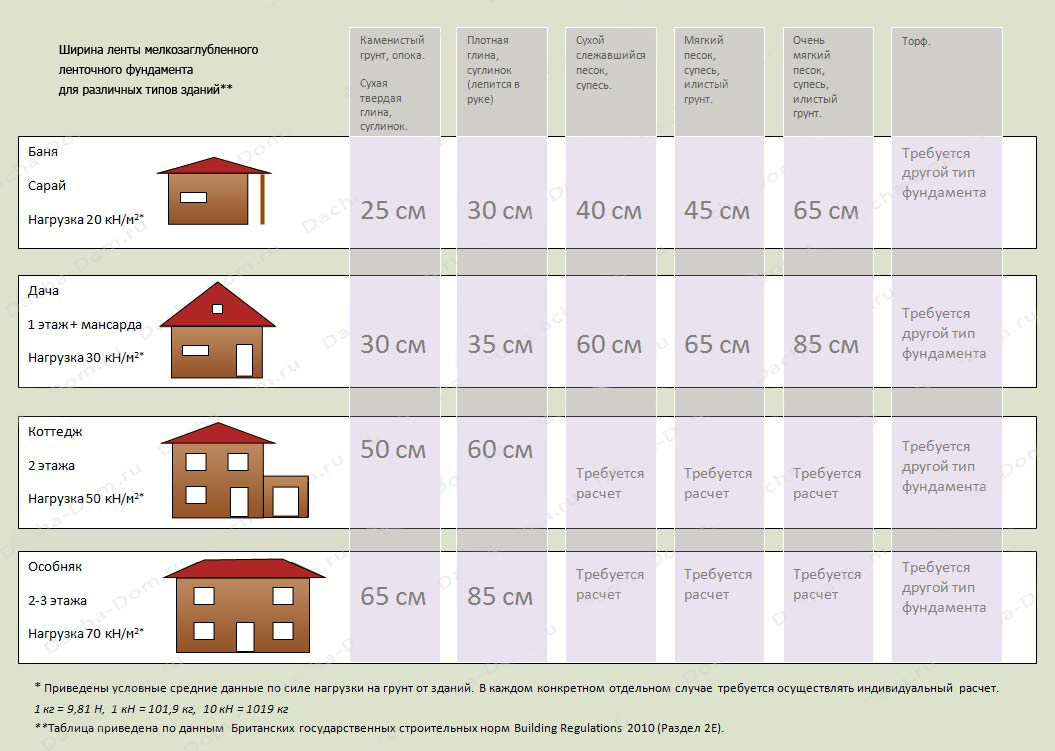

Выбор оптимальной ширины ленты для двухэтажного дома

Гидроизоляционный слой. Он наносится на внешнюю поверхность уже сооруженного основания. Учитывая, что гидроизоляция делается из различных материалов, дополнительная ширина котлована может отличаться. Самый тонкий слой гидроизоляции получится, если использовать обмазочные составы.

Теплоизоляция. Ее рекомендуется использовать, если будущий этажный дом проектируется с подвалом или техническим этажом, где прокладываются теплотрассы и канализация. Тогда теплоизоляция существенно снизит расходы на обогрев дома, но ее рекомендуется устанавливать на идеально выровненные поверхности основания. А это также дополнительная ширина ленты.

Основные этапы обустройства ленточного фундамента

Проектирование ленточного основания под двухэтажное строение лучше доверить специализированной компании. После разметки участка согласно имеющегося плана, переходят к земляным работам.

Подушка и опалубка

Рыть траншею для строительства двухэтажного коттеджа можно с помощью экскаватора или вручную. В первом случае сложно достигнуть требуемых показателей для обустройства ленточного фундамента, во втором – процесс заберет много сил и времени. Траншея готовится с запасом глубины для подсыпки щебнем подушки.

Уплотнение дна проводят вручную или с применением виброплит. При массе 1,2 ц достаточно 10 проходов, чтобы уплотнить основание и избежать в дальнейшем проседания двухэтажного строения из кирпича.

Подушка ленточного фундамента выполняется из различных материалов:

Песок. Для качественной утрамбовки песчаного слоя его предварительно поливают водой. Ориентировочная толщина прослойки – 20 см.
Подходящая фракция щебня от 20 до 40 мм. Он также нуждается в уплотнении. Иногда с этой целью его смешивают с песком.
Бетонная подошва самое надежное основание для дома двухэтажного из кирпича. Первоначально под будущий ленточный фундамент засыпают 10 сантиметровый слой щебня, после формируют опалубку и заливают бетон. Применение арматуры увеличивает прочность бетонной подушки.

Опалубка бывает съемной и стационарной . Съемный вариант разделяют на одноразовый и многоразовый . Одноразовый отработанный каркас после заливки и застывания ленточного фундамента разбирается и расходуется на другие хозяйственные нужды при обустройстве двухэтажного коттеджа из кирпича. Приобретать опалубку многоразового применения для частного пользования нерентабельно, лучше арендовать. Стационарная опалубка обладает массой преимуществ – быстрая сборка, привлекательный внешний вид ленточного фундамента. Но ее стоимость значительно выше привычной конструкции из досок.

Дренаж

Если обустройство из кирпича двухэтажного коттеджа ведется на грунте с плохой проходимостью влаги, рекомендуется предусмотреть дренаж ленточного фундамента. Сюда входит:

дренажные трубы;
смотровые колодцы;
водоприемник.

Трубы располагают по внешнему периметру будущего двухэтажного здания на расстоянии 1 м. Глубина заложения ниже основания ленточной опорной конструкции. Ориентировочная ширина траншеи – 30 см.

Основные шаги обустройства дренажа:

Дно траншеи покрывают геотекстилем.
Сверху насыпают слой мелкого щебня (около 10 см).
Монтаж труб проводят с уклоном 5% в сторону водосборника.
Поверх также формируется 10 сантиметровая щебеночная прослойка.
Все покрывается краями геотекстиля.
В заключении засыпают крупный песок или щебень.

Подобные меры защиты помогают длительное время сохранить целостность ленточного фундамента и продлить период эксплуатации двухэтажного строения из кирпича.

Армирование и заливка

Роль армирования – увеличить прочность ленточного основания, ведь для двухэтажного здания из кирпича требуется усиленный фундамент. Помимо стандартных металлических прутьев стоит рассмотреть усовершенствованный вариант стержней для каркаса ленточной опоры под двухэтажную постройку. Производители предлагают нержавеющую арматуру из базальтового волокна. Набор достоинств и недостатков композитного материала делает спорным вопрос его применения при строительстве тяжелого дома из кирпича. Все решается в индивидуальном порядке. Обычно для армирования ленточной опорной конструкции берут ребристые металлические прутья диаметром 12 или 14 мм. Подробно описывает требования по обустройству ленточного бетонного основания СНиП 52-01-2003 .

Заливать в опалубку бетон для формирования ленточного фундамента требуется за один прием. Прерывание процесса значительно снизит прочность основания двухэтажного коттеджа из кирпича. Заказ бетономешалки заметно облегчит трудоемкий процесс, но предварительно необходимо сделать точный расчет потребности в бетонном растворе.

Устранить воздушные пузырьки и избежать опасных пустот помогут глубинные вибраторы. После заливки ленточный фундамент оставляют застывать. Минимальный период составляет около месяца. При высоких температурах его периодически увлажняют. Замедлить процесс испарения влаги и обеспечить равномерное высыхание поможет укрытие ленточного фундамента полиэтиленом.

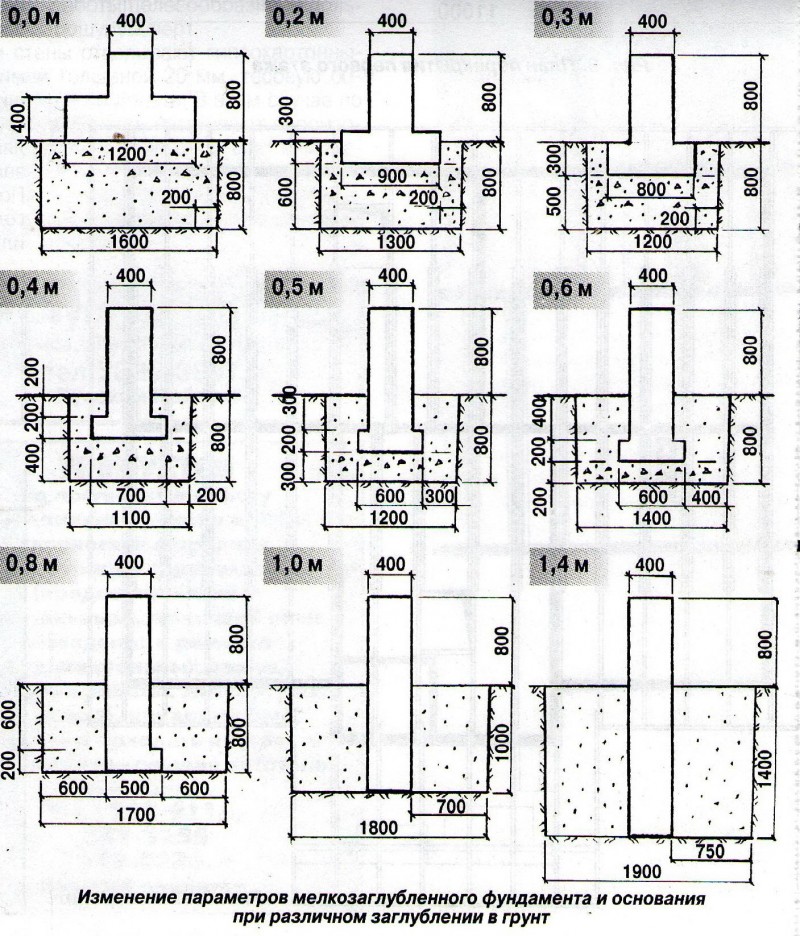

Расчет глубины заложения ленточных мелкозаглубленных фундаментов

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

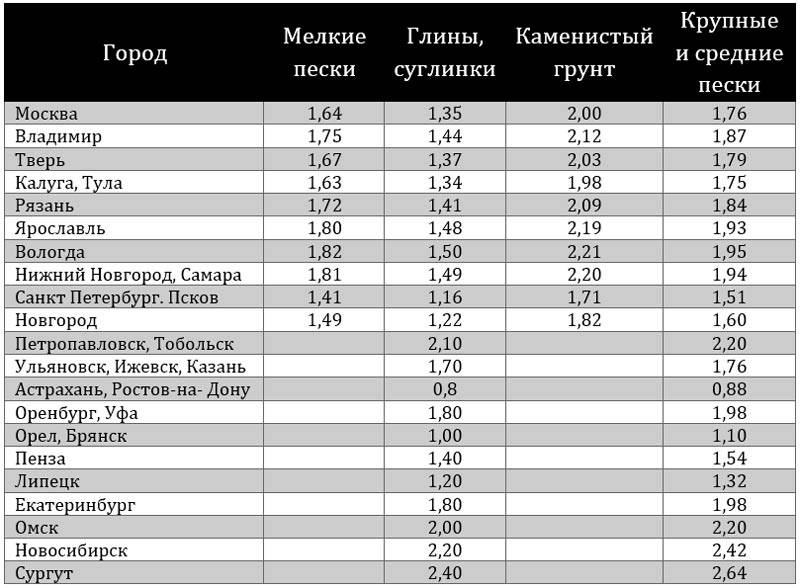

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра , то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров .

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.

Пример самостоятельного расчёта ширины ленточного фундамента

Чтобы лучше понять, как рассчитать ширину монолитной ленты, нужно рассмотреть это на примере. Первоначально нужно систематизировать исходные данные необходимые для расчёта.

Исходные данные:

размер дома в плане – 10 м х 10 м. Площадь застройки – 100 м2;
внутри дома посередине расположена несущая стена;
стены кирпичные, толщиной в 1 кирпич – 250 мм и высотой 2,7 м. Удельный вес кирпичной кладки – 1600 кг/м3;
кровля из шифера – 40 кг/м2;
перекрытие из железобетонных плит – 500 кг/м2;
глубина промерзания почвы – 700 мм;
уровень грунтовых вод – 2,2 м;
грунтовое основание – сухой суглинок средней плотности с расчётным сопротивлением 2 кг/см2;
снеговая нагрузка – 50 кг/м2;
полезная нагрузка – 20 кг/м2.

Определение суммарной нагрузки от дома на ленточный монолитный фундамент

На основе имеющихся исходных данных делают расчёт суммарной нагрузки на фундамент. Также определяют габариты монолитной ленты. Необходимо, чтобы застройщики сделали расчёт в следующем порядке:

Кровля

Крыша из шифера двускатная. С учётом уклона кровли и её свесов применяют коэффициент 1,1. Нагрузка от кровли составит: 100 м2х1,1х40 кг/м2 = 4000 кг.

Кирпичные стены

Чтобы определить нагрузку от стен, зная их толщину, нужно подсчитать их длину. Длина стен по периметру составит: (10 х 4) – (0,25 х 4) = 39 м. Вычет удвоенной толщины кирпичной кладки сделан потому, что оси плана дома проведены посередине толщины стен. Длина внутренней несущей стены составит 10 – 0,25 = 9,75 м. Общая длина несущих стен будет равна 48,75 п.м.

Объём кирпичной кладки составит: 48,75 х 0,25 х 2,7 = 32,9 м3. Полная нагрузка от кирпичных стен равна: 32,9 х 1600 = 52 670 кг.

Перекрытие из железобетонных плит

Одноэтажный дом имеет перекрытия в двух уровнях. Это перекрытие цоколя и потолок в доме. Площадь перекрытий равняется: 100 х 2 = 200 м2. Соответственно нагрузка от плит перекрытий будет равна: 200 м2 х 500 кг/м2 = 100000 кг.

Снеговая нагрузка

Для расчёта снеговой нагрузки берут общую площадь кровли дома – 100 х 1,1 = 110 м2. Снеговая нагрузка составит: 110 м2 х 50 кг/м2 = 5 500 кг.

Полезная нагрузка

Норма этой нагрузки рассчитана на основе усреднённых величин веса технического оборудования, внутренних коммуникаций, отделки помещений, мебели и прочего. Удельный вес полезной нагрузки колеблется в пределах 18 – 22 кг/м2.

Расчёт полезной нагрузки производят на основе среднего показателя – 20 кг/м2. Вес составит: 100 м2 х 20 кг/м2 = 2000 кг.

Итого суммарная нагрузка на фундамент будет равна: 4 000 + 52670 + 100 000 +2 000 = 159 000кг.

Расчёт ширины монолитной ленты

Согласно вышеуказанной формуле определяют минимальную площадь подошвы фундамента:

(1,2 х 159 000 кг) : 2 кг/см2 = 95 400 см2. То есть минимальная допустимая площадь подошвы основания дома будет равняться 10 м2.

Общая опорная площадь кирпичных стен определяется произведением длины в плане несущих стен на их толщину: 48,75 м х 0,25 м= 12,18 м2.

В результате видно, что расчётная опорная площадь меньше минимальной опорной площади стен. Следовательно, ширина ленточного фундамента должна быть равна 250 мм + 100 мм = 350 мм.

Потребность в материалах для устройства монолитной ленты

Учитывая толщину промерзания грунта (0,7 м) и глубину уровня грунтовых вод (2,2 м), монолитную ленту делают мелко заглублённой – 1 м.

Для заливки опалубки используют бетон М 300. Объём потребности в бетонном растворе равен: 0,35 м х 1 м х 48,75 м= 17 м3.. С учётом непредвиденных потерь потребность в бетоне составит 17,3 м3.

Арматурный каркас состоит из 4-х продольных арматурных стержней периодического профиля диаметром 12 мм. Так как поперечные стержни каркаса делают из тех же стержней, то общая потребность в арматуре составит: 50 м х 4 = 200 м.

Из всего вышесказанного можно сделать вывод о том, что высчитать ширину, высоту и длину ленточного фундамента для своего дома вполне под силу мало-мальски сведущим в строительном деле людям.

Изготовление и область применения.

Используют мелкозаглубленный ленточный фундамент под дом из газобетона, под постройки из дерева или под конструкции с небольшой нагрузкой. При этом он обладает массой преимуществ перед полноценным типом основания, поскольку позволяет сэкономить на материале и на физическом труде при монтаже.

Схема мелкозаглубленного фундамента для дома из газобетона.

Принцип изготовления всех ленточных фундаментов, производимых при помощи заливки.

Земляные работы.

Прежде всего, необходимо выровнять поверхность, чтобы создать платформу для проведения работ.
Далее производится расчет мелкозаглубленного ленточного фундамента, на основании которого делается разметка на земле.
Внешний вид предполагаемой конструкции практически ничем не отличается от типовых сооружений подобного типа. Поэтому траншея под нее делается точно по такому же принципу.
Ее ширина должна браться из расчета толщины будущих стен с допусками по 10 см с каждой стороны.
Глубину посадки необходимо определять из расчета типа почвы и тяжести строения. При этом стоит помнить, что устройство мелкозаглубленного ленточного фундамента основано на том, что этот параметр должен быть минимальным.

Изготовление траншеи для заливки бетонного основания по СНИПам. Изготовление траншеи для заливки бетонного основания.

Изготовление специальной подушки.

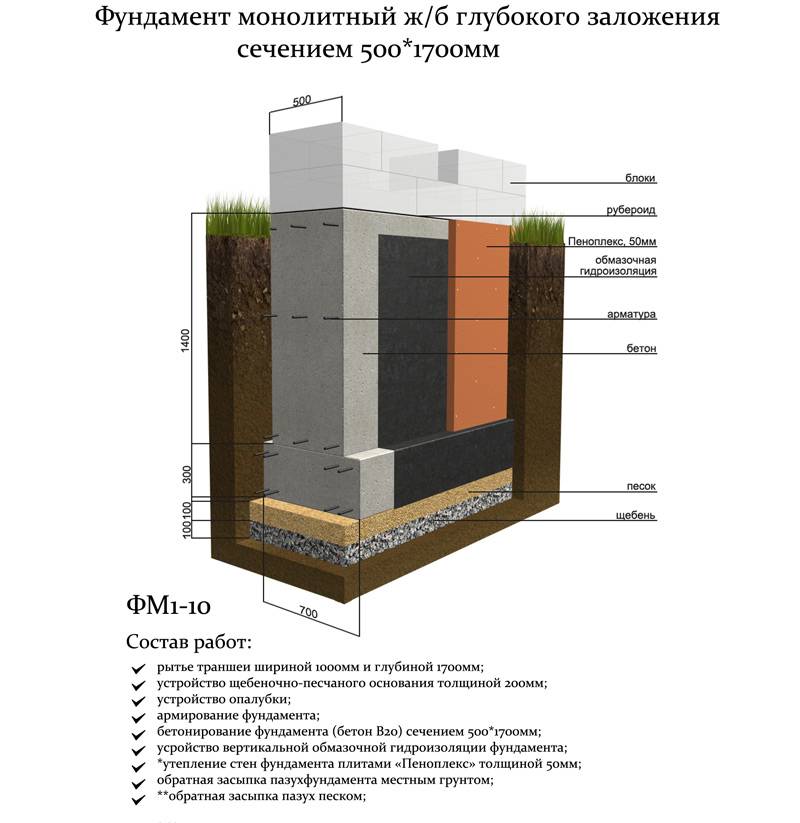

Прежде всего, стоит отметить, что мелкозаглубленный ленточный фундамент для дома из газобетона должен сам иметь прочное основание, для чего и производится изготовление специальной полушки.

Сначала на дно траншеи насыпают слой щебня толщиной не менее 10 см.
Затем поверх него размещают песок, уплотняя его и доводя общую высоту полушки до 20 см.
После этого некоторые мастера предпочитают установить слой гидроизоляции из рубероида, но это не является обязательным условием.

Мелкозаглубленный ленточный фундамент для коттеджа по СНИП. Вариант изготовления подушки.

Далее заливают небольшой слой бетона, высота которого составляет 15-20 см. При этом стоит отметить, что все последующие работы можно будет производить только через 10 дней. Это делается для того, чтобы подушка для фундамента успела застыть, и бетон набрал более 50% своей прочности.

Принцип вязки арматуры при помощи стальной проволоки СНИП. Принцип вязки арматуры при помощи стальной проволоки.

Подготовка и заливка.

Все мелкозаглубленные ленточные фундаменты в своей основе имеют каркас из металлической арматуры.

Ее изготавливают в виде двусторонней решетки, которую размещают в траншее на подушке.

Сначала металлические прутья перевязывают между собой при помощи стальной проволоки. Такой тип соединения считается самым оптимальным, поскольку он устойчив к усадке и является подвижным.
Сварные способы монтажа можно использовать только на углах. для создания прочной основы.
Стоит отметить, что инструкция по изготовлению данных конструкций предполагает, что арматура будет располагаться практически в самом верху. покрытая бетоном буквально на несколько сантиметров.

Установка армирования на подготовленную подушку СНИП. Установка армирования на подготовленную подушку.

Далее изготавливают опалубку для фундамента. которая должна соответствовать высоте основания над уровнем земли. Ее можно сделать из старых досок с использованием различного крепежного материала.
После того, как все компоненты размещены в траншее и по ее бокам, можно производить заливку.
Бетон можно изготовить своими руками, но лучше заказать уже готовый раствор, который прямо с машины можно пересыпать в подготовленную траншею. В итоге это окажется немного дороже, но позволит сэкономить массу сил и времени.

Мелкозаглубленный ленточный фундамент для частного коттеджа по СНИП. Фото показывающее подготовленную к заливке траншею с размещенной арматурой и опалубкой.

При произведении этой работы необходимо равномерно размещать материал в траншее, заполняя все пустоты . Для придания фундаменту плотности и однородности можно использовать специальные вибраторы, которые утрамбовывают смесь и избавляют ее от пузырьков воздуха.
После того, как все фундаментные работы произведены, конструкцию следует накрыть пленкой и оставить высыхать. Для ускорения этого процесса под пленку можно поместить ветошь, смоченную в аммиачном растворе. Обычно цена этого материала не очень высока, а способность его вытягивать влагу поможет сократить процесс высыхания фундамента практически вдвое.

Заливка основания производимая при помощи специальной техники по СНИП. Заливка основания, производимая при помощи специальной техники.

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

Ленточный фундамент;
Столбчатый;
Монолитный.

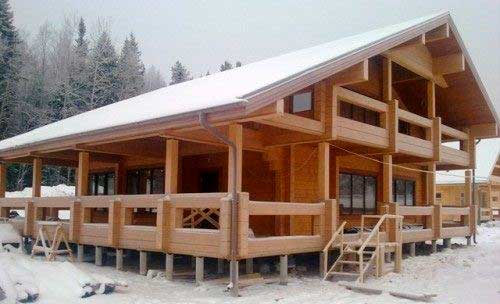

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажей	Наименьшая ширина фундамента, мм	Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стены	Наружные облицованные стены	Внутренние перегородки
1	250	315	200	0,4
2	350	380	350	0,75
3	450	445	500	1

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажей	Ширина ленты, мм	Ширина под колонный с шагом 2,5 – 3 м
1	500	630	400	0,8
2	700	760	700	1,5
3	900	890	1000	2

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Какой фундамент под двухэтажный дом лучше, расчёт глубины и его толщина
