Электрокотлы для отопления частного дома

Преимущества и недостатки электрических котлов

Монтировать электрокотел отопления можно как в специальной котельной, так и прямо в кухне. Модельный ряд достаточно обширен. В магазинах теплотехники есть дизайнерские компактные варианты, которые прекрасно смотрятся в интерьере.

Рассматриваемый котел не нуждается в дымоходе. Топливо для него – это электроэнергия, которая попадает в дом и “топку” нагревателя по проводам. Дровяник здесь не требуется по определению.

В одних случаях вода обязана быть максимально чистой, а в других – с большим содержанием солей. Теплоноситель по составу должен соответствовать требованиям производителя водонагревателя. Иначе эта техника для отопления загородного частного дома быстро выйдет из строя. Это размер пеноблока можно быть практически каким угодно, его потом можно и обрезать ножовкой. С водой для отопительного электронагревателя такое не пройдет.

Минус электричества — высокая стоимость

Измерение	Уголь	Газ	Дизель	Электро	Мазут	Пеллеты
Работа час/сут	24	24	24	24	24	24
Стоимость единицы	3,5 руб/кг	1,5 руб/м3	17 руб/л	2,2 руб/Квч	4,35 руб/кг	4,5 руб/кг
Расход топлива в час	3 кг	2,8 м3	2 л	25 кВт	2,5 кг	2,7 кг
Расходы в мес.	7560 руб	3024 руб	24480 руб	40000 руб	7830 руб	8746 руб
Расходы за сезон	45360 руб	18144 руб	146880 руб	240000 руб	46980 руб	52488 руб

1 Тип нагревательного элемента

ТЭНовые котлы

Нагревательными элементами такого типа котлов являются трубчатые ТЭНы. Электричество подается на ТЭН, который нагревает воду, окружающую его. По сути принцип работы такой же, как и у обычного бойлера.

Плюсом «тэновых» котлов является относительно невысокая стоимость в сравнении в другими типами отопительных систем. Также ремонт и обслуживание (если такая необходимость возникнет) будет гораздо дешевле, чем у индукционных и электродных систем.

Минусом же является регулярная замена ТЭНов, которые выходят из строя из-за накипи. Поэтому рекомендуем использовать дистиллированную воду для таких котлов. Также полный прогрев теплоносителя происходит в течение 10 – 15 минут после включения, так как тэн окружает только 10 % воды (и греется соответственно только она) – это гораздо медленнее, чем у других нагревательных систем. ТЭНовые котлы советуем приобретать тем, у кого относительно небольшая площадь дома или если хотите сэкономить. Вот недорогой однофазный котел «ЭВАН Warmos-IV-3.75» для небольшого домика в 40 м2:

Электродные модели

В конструкции установлены два электрода, которых окружает теплообменник. При подаче электроэнергии на электроды возникает разность потенциалов, и теплообменник становится проводником тока. А так как у него высокое сопротивление, то под действием тока он нагревается. Часто в качестве теплообменника используются антифризы на основе этилен-гликоля или пропилен-гликоля.

Электродные модели меньше потребляют энергии (для обогрева м3 помещения), чем ТЭНовые, поэтому более экономичные. Также они довольно редко выходят из строя и нуждаются в ремонте. Однако электроды, как и ТЭНы — это расходный материал в котлах, поэтому менять все же время от времени их придется. Если к даче подведены три фазы, то можем посоветовать недорогую модель «Галан ГЕЙЗЕР 9».

Индукционные отопительные системы

В чем-то принцип их работы схож с работой трансформаторов. Индукционная катушка преобразует электрическую энергию в электромагнитное поле, которое поступает на сердечник. Сам по себе сердечник выполнен в виде стальных труб, помещенных в лабиринт для увеличения индукции.

Благодаря такой конструкции индукционные устройства способны практически мгновенно разогревать теплообменник. Также потребление электроэнергии снижено в сравнении с электродными и ТЭНовыми моделями на 25 — 30 % (в зависимости от модели). Внутри ничего не подвержено ржавению и образованию накипи, поэтому ремонт будет требоваться гораздо реже. Производители заявляют о сроке службы в 30 лет, что гораздо выше, чем у других устройств. Однако индукционные устройства на порядок дороже других приборов.

Индукционные котлы подойдут тем, кто хочет экономить на обогреве больших площадей и не думать о ремонте несколько десятилетий.

Другие характеристики теплогенераторов

1. Способ отвода продуктов горения и подачи кислорода:
   • Котлы с естественной тягой. Топка открытого типа, атмосферная горелка, вертикальный дымоход.
   • Котлы с принудительной тягой. Закрытая топка, наддувная горелка, возможно использование горизонтального коаксиального дымохода.
2. Электрозависимость. Некоторые твердотопливные устройства не требуют подключения к сети 220 вольт. Они не слишком функциональны, но в системах с естественной циркуляцией обеспечивают полную автономность. Агрегаты на других видах топлива, а также пеллетные и пиролизные котлы не могут работать, если в доме по каким-то причинам нет света. Поэтому необходимо использовать резервный генератор или блок аккумуляторов. А вот электрические котлы в таких случаях оживить, скорее всего, не получится – слишком много нужно вырабатывать энергии.
3. Возможность автоматического включения. Газовые котлы с пьезоэлектрическим розжигом сами запускаются, если были перебои с газом или электричеством. А, например, дизельный теплогенератор придётся запускать вручную.
4. Доступные режимы работы горелки. Они бывают:
   • Одноступенчатые (она либо включена, либо выключена).
   • Двухступенчатые (есть максимальный режим, и есть «лёгкий» режим примерно на 40% мощности).
   • Модулируемые (производительность регулируется плавно, практически во всём диапазоне). Это – наиболее экономичные устройства.
5. Автоматика и безопасность. Пожалуй, меньше всего возможностей для регулирования и контроля предоставляют простые теплогенераторы, сжигающие твёрдое топливо. В основном современные котлы обладают целым комплексом технологичных систем. Одной из самых востребованных функций является программирование работы по показаниям термостата или таймера. Газовые отопительные устройства могут иметь защиту от затухания горелки, перегрева теплообменника, от прекращения подачи газа или электричества. Многие теплогенераторы помогают предотвратить замерзание теплоносителя, реагируют на любые нарушения дымоотвода и падение давления воды.

Достоинства и недостатки

Прежде чем решать, какой электрокотёл выбрать, нужно ознакомиться с достоинствами и недостатками приборов подобного типа.

Плюсы:

• Отсутствие необходимости в получении разрешения на подключение от органов технадзора.
• Относительно низкая стоимость.
• Высокая эффективность (КПД до 99%).
• Лёгкость установки.
• Простота применения и ухода.
• Возможность регулировать температуру.
• Безопасность для человека.
• Небольшие размеры.
• Экологичность.
• Бесшумная работа.
• Многообразие моделей.

Недостатки:

• Эксплуатация такого котла обойдётся в копеечку.
• Необходимость наличия электричества.
• Необходимость в прокладке особой трёхфазной проводки, если прибор имеет мощность более 12 кВт.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация

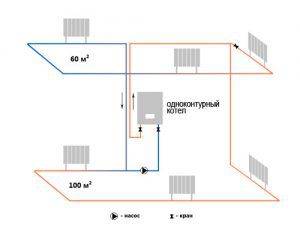

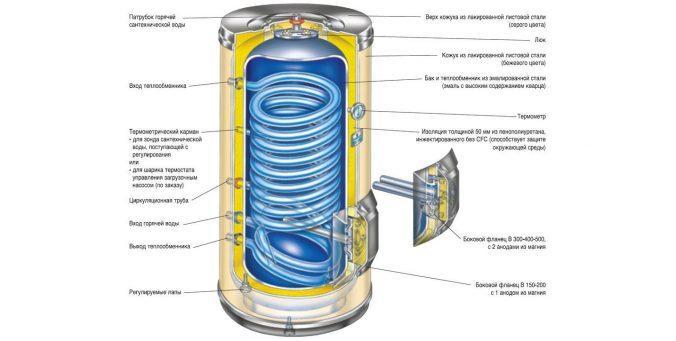

Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

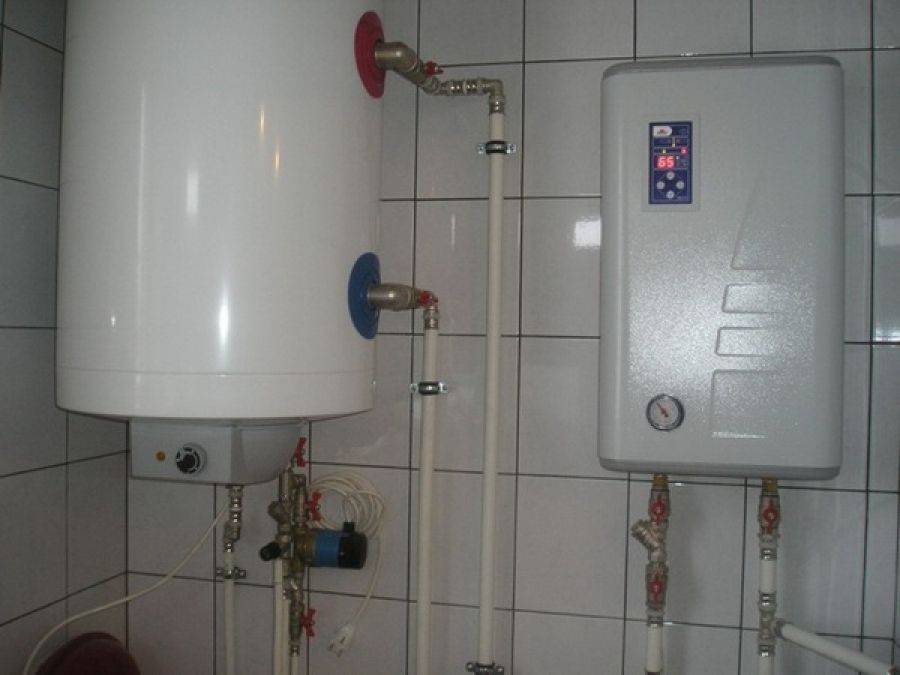

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

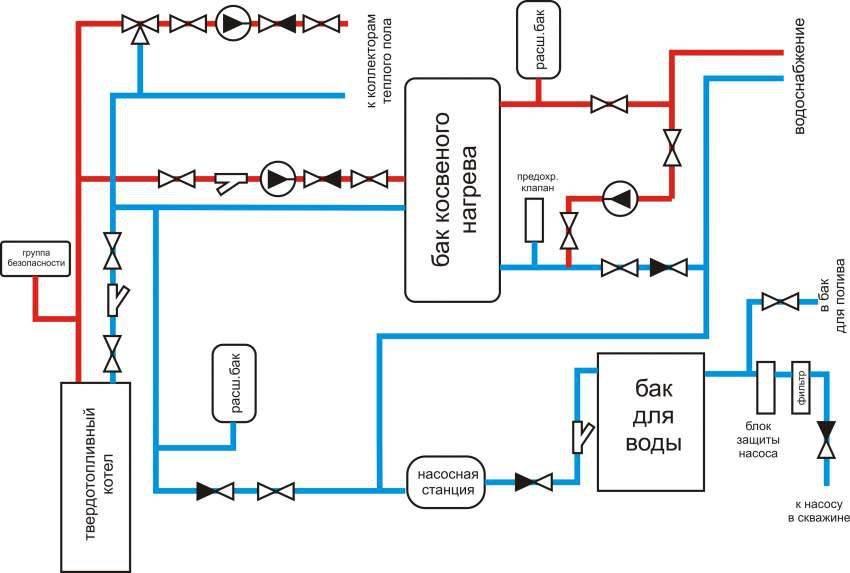

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

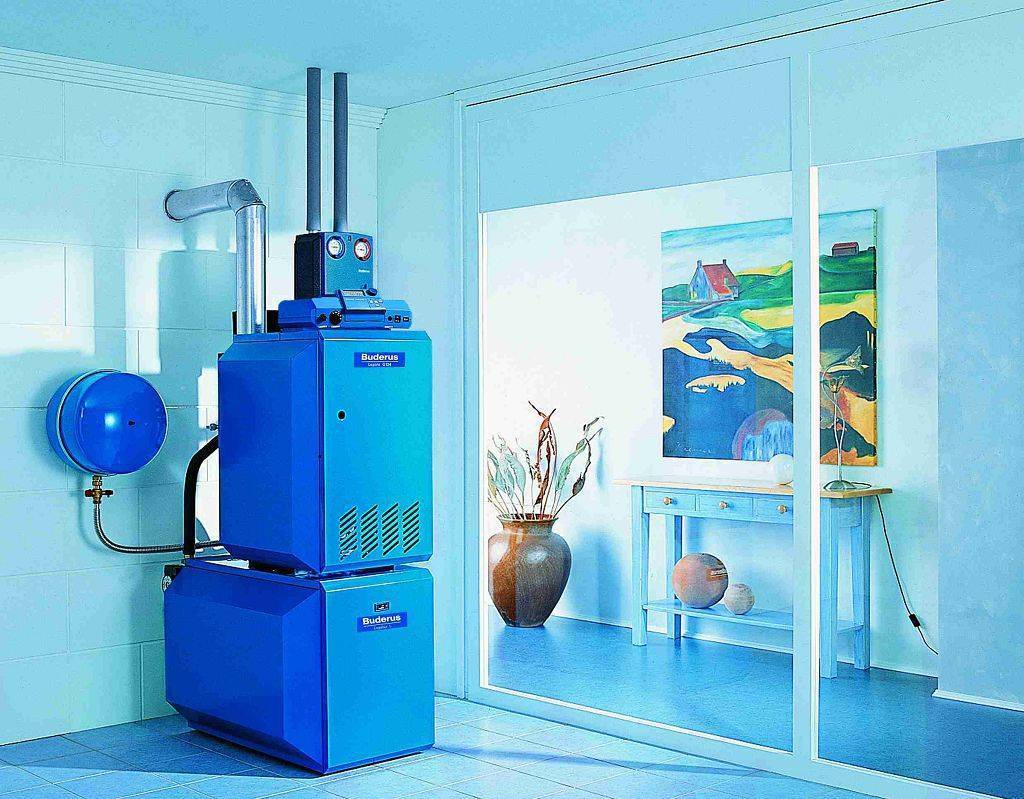

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

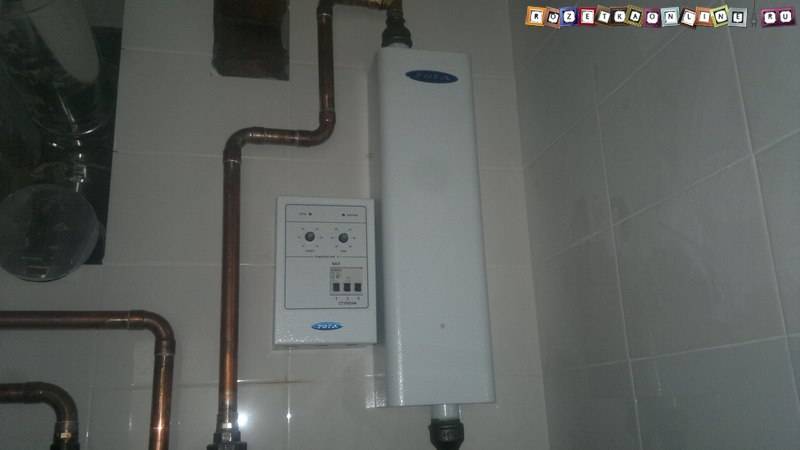

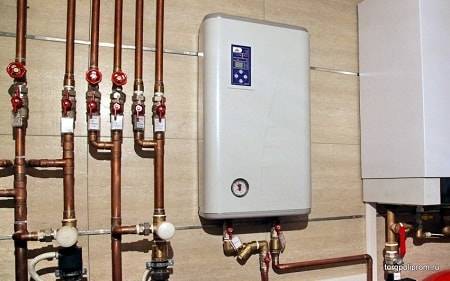

На фото — электрический котел отопления

электрические котлы отопления

Детальный расчёт мощности электрокотла

Мощность для обогрева частного дома, дачи или квартиры отопительным электроприбором приравнивается к тепловой мощности. Для ее подсчёта руководствуются несколькими простыми правилами:

• для обогрева 1 куб. м. дома или дачи потребуется около 40 Вт мощности;
• на каждое из окон необходимо приплюсовать по 100 Вт, на дверь — ещё 200;
• эти данные усреднённые и зависят от климатических условий: жители дальневосточных и сибирских районов умножают итоговое число на 1,5–2, коэффициент в средних областях РФ равен 1,2, а районы южные пользуются коэффициентом 0,7–0,9;
• для дома или дачи итог расчёта умножается ещё на 1,5, что связано с теплопотерями из-за конструкции крыши и поверхности пола (особенно при отсутствии цокольного этажа).

Приведём пример для дома на юге страны, площадью – 80 кв. м., с высотой потолка – 3 м, шестью оконными проёмами, одной входной дверью. Площадь дома – 80 кв. м. необходимо умножить на 40 Вт, далее умножить на 3 (показатель высоты потолка), прибавить 200 и 600 Вт (дверь и окна). Полученное значение умножаем на частнодомовой и региональный коэффициент – 0,7 и 1,5. В итоге получаем 10920 Вт.

Сравнение возможностей электрокотлов и конвекторов

Особенности организации системы отопления своими руками

Подключение отопления в частном доме своими руками начинается с монтажных работ по установке и обвязке котла. Если мощность прибора не превышает 60 кВт, его разрешается монтировать в кухонном помещении. Для более мощных теплогенераторов потребуется специальная котельная. Нагревательные приборы с открытой камерой сгорания, рассчитанные на сжигание разных видов топлива, нуждаются в хорошем притоке воздуха. Кроме того, потребуется дымоход, чтобы отводить продукты горения. Чтобы вода двигалась естественным образом, патрубок обратки котла должен находиться ниже, чем уровень батарей на первом этаже.

При установке теплогенератора необходимо учитывать минимально допустимые расстояния до стен и прочих приборов. Чаще всего эти указания имеются в прилагаемой к изделию инструкции.

При отсутствии специальных указаний при установке котла используются такие правила:

1. Ширина прохода с лицевой стороны котла должна быть не менее 1м.
2. Если нужды в обслуживании прибора с боковой и задней части не имеется, то там оставляется промежуток от 70 до 150 см.
3. Соседние приборы должны располагаться не ближе 70 см.
4. Если монтируются два котла рядом, то между ними должен быть проход в 1 м. Если установка проводится напротив, дистанция увеличивается до 2-х метров.
5. Монтаж подвесным способом дает возможность обойтись без боковых проходов: главное, чтобы был зазор спереди для простоты обслуживания.

4 Способ установки

Есть два способа установки агрегата:

• Настенный. Такие котлы монтируются к стене с помощью кронштейнов или других крепежных элементов. Обычно они имеют меньшие габариты, чем напольные и проще в установке. Подавляющее большинство устройств мощностью до 30 кВт — это настенные агрегаты.
• Напольный. Напольные агрегаты тяжелые из-за применения чугунного теплообменника, и для некоторых из них потребуется отдельное помещение. Практически все устройства мощностью от 30 кВт и выше имеют напольную конструкцию.

Чаще всего для дачи или загородного дома подойдет аппарат настенного типа, который отлично впишется в интерьер помещения.

Первый запуск

После того, как все монтажные работы завершены, в систему подана вода, стравлен воздух и проверены все стыки на наличие протечек под давлением, можно осуществлять первый запуск котла. Сам процесс подключения к электросети не представляется чем то сложным. В случае с маломощными, это не сложнее, чем включить утюг.

Подав питание на агрегат не стремитесь сразу запускать его на полную мощность. Прежде всего, убедитесь, что циркуляционный насос работает. Далее установите в пределах 40-45С градусов и дождитесь, пока система прогреет воду и отключится. Так вы сможете убедиться, что всё работает. Далее, температурный режим можно повысить.

Помните, что при нагреве давление в системе может начать возрастать, поэтому не рекомендуется сразу давать давление в 1,5 Атм. Лучше дождаться оптимального нагрева и уже потом добавить в систему воды. На этом такой процесс, как установка электрокотла может считаться завершённым.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Выполнение обвязки

Система отопления с электрокотлом может быть с естественной или с принудительной циркуляцией теплоносителя. Если используется принудительная циркуляция, то в схему дополнительно включают насос, обеспечивающий перекачку жидкости. В контурах с естественной циркуляцией монтаж котла производят в самом нижнем участке системы.

При принудительной циркуляции устанавливать насос можно в любом удобном месте, исключение составляет самая высокая точка системы. В этом случае, в трубах будут постоянно образовываться пробки из воздуха, что будет создавать проблемы в работе системы.

При составлении схемы обвязки необходимо собрать двойной контур. При запуске генератора тепла сначала теплоноситель будет проходить по малому кругу, одновременно нагреваясь, затем будет направлена в основной контур.

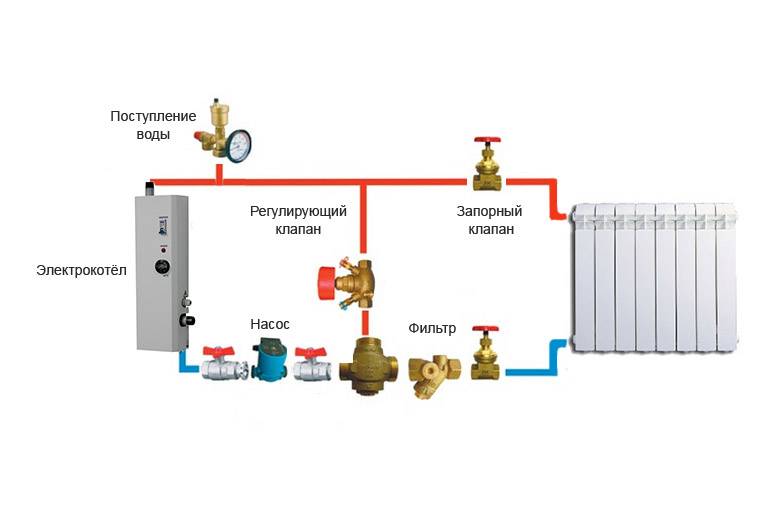

Элементы обвязки

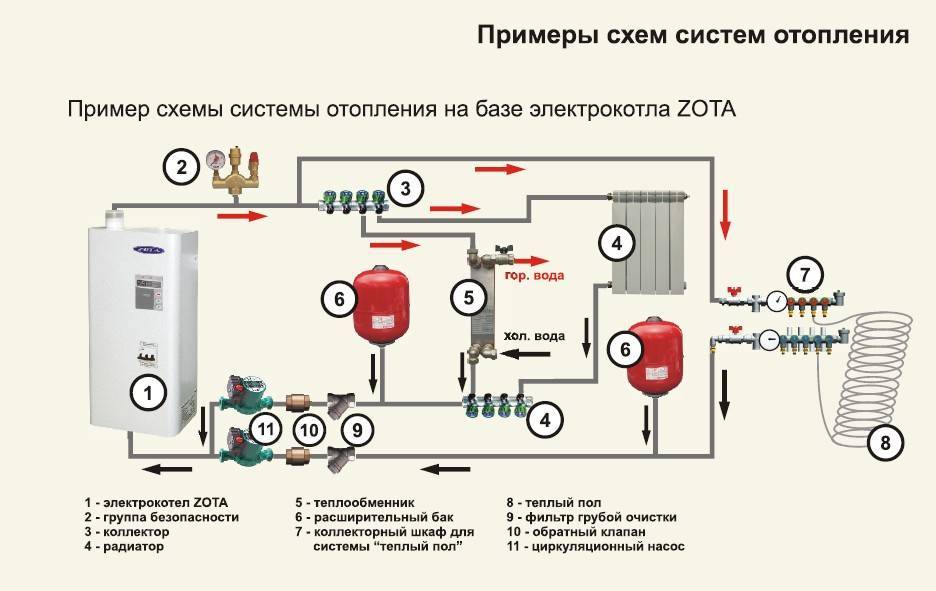

Классический вариант обвязки электрокотла включает в себя следующие элементы:

• трубы и радиаторы;
• арматура запорная;
• бак расширительный;
• предохранительные клапаны, исключающие обратный ток жидкости;
• фильтры, устанавливаемые на входе в котел, они необходимы для предотвращения попадания посторонних предметов;
• приборы для слежения за параметрами – манометр и термометр.

При использовании генератора тепла, работающего на электричестве, можно монтировать разные схемы, в том числе:

• обычную систему отопления с любым типом циркуляции носителя тепла;
• систему отопления «теплый пол»;
• двухконтурную систему с производством горячей воды, подаваемой в водопровод.

Чтобы облегчить выполнения работ по созданию систем отопления, подробная схема подключения электрического котла приведена в инструкции к каждой модели. Перед началом монтажа необходимо тщательно изучить рекомендации производителя. Если у владельцев котла нет времени или желания вникать в схемы и правила выполнения монтажа, то следует отказаться от самостоятельного выполнения работ и обратиться к специалистам.

Что нужно учесть при выборе и установке электрокотла?

Чтобы определить, какой электрический котёл лучше выбрать, нужно учитывать такие факторы:

• предполагаемую отопительную площадь дома, дачи, квартиры;
• вид помещения;
• вес и размеры аппарата;
• эксплуатационный срок;
• показатель экономичности;
• ценовой лимит.

Способ монтажа

В зависимости от способа установки, можно выбрать:

• электрокотел с нижним расположением патрубков (входного и выходного);
• электрокотел с нижним входным патрубком, верхним расположением выходного патрубка.

Настенный мини-котёл

Настенный мини-котёл эконом-класса будет прекрасно отапливать помещение, если при его установке также учесть следующие нюансы:

• Счётчик может оказывать влияние на расход электричества. Выгодно выбрать многотарифный электросчётчик, который учитывает работу агрегата ночью.
• Полезна программа задержки выключения насоса.
• Сделав выбор в пользу циркуляционного встроенного насоса можно ещё увеличить КПД оборудования на несколько процентов. Он повышает скорость движения воды в системе, обогрев частного дома или квартиры проходит быстрее.
• Экономичность электроприбора можно увеличить, если использовать трубы меньшего диаметра. Время нагрева воды уменьшится, следовательно, уменьшатся расходы на электроэнергию.
• Производительность оборудования также зависит от вида управления. Для частного дома выгодно брать настенный прибор эконом-класса с автоматической панелью управления, поскольку автоматика увеличивает КПД на 1/4.

Но поскольку механическое управление считается более надёжным, котлы с механическим управлением – самые оптимальные для длительного обогрева помещений с большой площадью.

3 Мощность котла

Электрические отопительные системы бытового назначения могут иметь мощность от 3 до 60 кВт. Чтобы понять, какой нужно купить, необходимо рассчитать мощность, учитывая площадь дома, теплопотери через окна и двери, высоту потолков и материал стен. В среднем для домов с высотой потолков не более 3 м необходимо 1 кВт мощности на каждые 10 м2. Для более точных расчетов можно воспользоваться следующей формулой:

W = S/10 * K, где S – площадь дома; 10 – это 10 м2, на которые нужно поделить площадь, чтобы получить мощность (из расчета 1 кВт мощности на каждые 10 м2); K — коэффициент климатических особенностей региона.

Климатический коэффициент для разных регионов будет таким:

• Южные регионы: 0,8 — 0,9.
• Регионы средней полосы: 1 — 1,2.
• Москва и Подмосковье: 1,2 — 1,4.
• Северные регионы: 1,4 — 1,9.

Предположим нам нужен котел для дома с идеальным утеплением и низкими теплопотерями площадью 100 м2, расположенном в Москве. Тогда расчет будет следующим:

W = 100/10*1,2 = 12 кВт

Выбираем ближайший к 12 кВт котел и устанавливаем в свою систему. Конечно, не у всех условия идеальны и теплопотери могут быть весьма ощутимыми в некоторых домах. В этом случае необходимо добавить запас мощности на такие теплопотери, подсчитав их индивидуально для своего дома.

Также нужно обращать внимание на количество фаз в доме. Так, например, однофазные котлы есть только мощностью до 21 кВт, свыше этой мощности идут уже трехфазные модели

Если вам необходимо более мощное устройство, то придется проводить трехфазное питание в доме.

Как выбрать котел

Чтобы выбрать правильно себе в дом электрический котел, особыми познаниями в теплотехнике обладать не надо. Мощность его подбирается исходя из 1 кВт на 10 квадратов площади коттеджа. Плюс про запас надо еще добавить 10–20%. Резерв надо оставлять всегда. Даже ондулин или шифер на кровлю и те берутся с небольшим запасом на обрезки.

Главный момент в выборе и монтаже рассматриваемого котла – это наличие электрических мощностей. В большинстве случаев требуется порядка 8–10 кВт. И обычно частное жилье изначально подключено к сетям, которые рассчитаны на подобное электропотребление.

Делайте правильный выбор

Но для более мощных водонагревателей существующего питания может и не хватить. А с получением дополнительных мощностей у энергетиков могут возникнуть сильные проблемы. Причем если это и возможно, то обойдется в немалую сумму. Ходить по государственным инстанциям за разрешениями здесь не придется, но добиться получения техусловий у энергетической ресурсоснабжающей компании зачастую бывает проблематично.

Отопление частного дома за счет электричества рекомендуется организовывать, только когда коттедж небольшой или магистрального газа рядом нет. В этих случаях такой вариант является наиболее оптимальным. В остальных ситуациях электрокотел подходит лишь в качестве дополнительного источника тепла. Электроэнергии он потребляет много, счета от энергетиков будут большими. Лучше всего такое оборудование ставить только для кратковременного или вспомогательного подогрева воды.

https://youtube.com/watch?v=asmWZcnzsUs

Обвязка

Что должна включать схема обвязки электрокотла?

	Циркуляционный насос. Он заставляет теплоноситель двигаться по контуру, обеспечивая равномерный нагрев радиаторов.
	Расширительный бак. Его функция — вместить избыток расширяющегося при нагреве теплоносителя. Без бачка избыточное давление в контуре вполне может порвать трубы или теплообменник котла.
	Предохранительный клапан. Его задача — сбросить избыток теплоносителя в дренаж в аварийной ситуации (при закипании воды вследствие остановки насоса или в том случае, если вместимость расширительного бачка окажется недостаточной).
	Автоматический воздушник. Он отводит воздух, препятствующий циркуляции и создающий гидравлические шумы.
	Манометр. Нужен для визуального контроля давления.

Как правильно подобрать эти приборы в систему отопления с электрическим котлом? Инструкция — к вашим услугам.

Насос

Он подбирается по двум параметрам — напору и производительности.

Напор — параметр, которым в абсолютном большинстве случаев можно смело пренебречь. Его минимальное значение у младших моделей — 2 метра, и этого вполне достаточно для работы контура отопления частного дома любых разумных размеров.

Элеваторный (тепловой) узел многоквартирного дома. Перепад давлений между началом и концом отопительного контура — 0,2 кгс/см2, что соответствует напору в 2 метра.

Как подобрать производительность насоса?

Ее минимальное значение вычисляется по формуле Q=0,86R/Dt. Переменные в ней (слева направо):

• Производительность (м3/час);
• Тепловая мощность контура (суммарная мощность батарей или мощность котла) в киловаттах;
• Перепад температур между подающим и обратным трубопроводом (градусы).

Давайте, в качестве примера, вычислим производительность для мощности котла в 12 кВт при 70 градусах на подаче и 50 на обратке.

Q=0,86*12/20=0,516 м3/час.

У многих циркуляционных насосов производительность можно регулировать.

Расширительный бачок

В закрытых (не сообщающихся с атмосферой) системах используется мембранный бак, часть объема которого заполнена воздухом или азотом. Воздушная камера отделена от камеры с теплоносителем упругой мембраной. При нагреве практически несжимаемая жидкость вытесняется в бачок и сжимает газ в воздушной камере.

Простейший способ подбора объема бачка — взять 10% от объема отопительного контура. Последний можно вычислить, слив заполненную систему отопления в мерную емкость.

Стандартное давление зарядки (давление азота или воздуха в воздушной камере) — 1,5 кгс/см2. Оно может быть увеличено простой подкачкой велосипедным насосом через золотник.

Золотник (вверху) позволяет накачать воздух в расширительный бачок велосипедным насосом.

Клапан

Давление срабатывания предохранительного клапана равно верхнему порогу допустимого давления в системе (обычно 2,5 кгс/см2).

Воздушник и манометр

Единственное требование к ним — диапазон шкалы манометра. Он должен показывать давление как минимум до 4 бар (4 кгс/см2).

Клапан, воздушник и манометр образуют группу безопасности.

Расположение

Где располагаются элементы обвязки?

• Насос — перед котлом, на участке с наиболее низкой температурой;
• Группа безопасности — на выходе из котла, там, где при остановке циркуляции в контуре начнет расти давление;
• Расширительный бак — в любой точке контура, но не ближе чем в 2 диаметрах розлива от крыльчатки насоса при монтаже перед ним и в 8 диаметрах розлива — после него. Цена нарушения этого требования — ускоренный износ мембраны, вызванный постоянными колебаниями давления в баке из-за турбулентностей (завихрений) потока.

Обвязка электродного котла Галан: насос стоит непосредственно перед котлом, группа безопасности — после него, расширительный бачок — после группы безопасности.

Особый случай

Во многих ТЭНовых котлах группа безопасности, насос и расширительный бак расположены прямо в корпусе прибора, что превращает его в полноценную мини-котельную.

Такой котел подключается в разрыв отопительного контура. В качестве дополнительной обвязки нужна только пара шаровых кранов на входе и выходе: они позволяют снять котел без сброса всего объема теплоносителя.

Обвязка электрической мини-котельной — шаровые краны на входе и на выходе.

Показания манометра и термометра в этом случае выводятся на индикатор на лицевой поверхности прибора.

При включении котла индикатор на лицевой панели показывает параметры теплоносителя.

Последовательность работ по изготовлению и монтаж

Существует два основных вида самодельных электрокотлов для теплого пола:

1. ТЭНовый. ТЭН помещается внутрь отрезка трубы. К ней по бокам привариваются патрубки (40-50 мм), а к ним проводиться подключение контура отопления. Одна сторона трубы закрывается с помощью стального диска, другая – с помощью шайбы. В ее центре приваривается гайка, а в нее вкручивается ТЭН (резьба их должна совпадать).
2. Индукционный электрокотел для теплого пола своими руками. Внутрь полуметрового отрезка полипропиленовой трубы (с диаметром 10 см) засыпается стружка нержавеющей проволоки. По бокам навариваются муфты с сетками из стекловолокна либо капрона. На трубу наматывается 90 витков провода, подключающегося к обычному инвертору (преобразователю постоянного тока в переменный) на 15А. В места соединений ввариваются переходники для подключения системы.

Подключение электрокотла к теплому полу ТЭНового, теплоноситель которого циркулирует с помощью насоса, лучше размещать контактами вверх для удобства обслуживания. При естественной циркуляции для равномерного теплоотвода его размещают ТЭНами вниз.

Если вы использовали 3-фазный ТЭН, то с кнопок коробки автоматического управления снимите объединяющую планку. Эта манипуляция позволит включать аппарат на 1/3 или 2/3 предусмотренной мощности, подавая, одну или две фазы.

Индукционный вариант специалисты рекомендуют размещать на расстоянии не менее 30 см от стен и 80 см от потолка либо пола, чтобы не допускать нагревания металлических конструкций, находящихся на них.

Какую из выше предложенных вариантов вы не выберете, нужно помнить, что определяющим параметром является выделенная электрическая мощность. Соответственно, приобретать теплый пол от электрокотла лучше, все-таки, в профильных магазинах, специалисты которых точно подберут вам оптимальный вариант, выполнят качественную установку и будут обслуживать систему.

Трубы

Какими трубами можно выполнять монтаж розлива и подводок к котлу и отопительным приборам?

Невысокие эксплуатационные температуры и умеренное рабочее давление допускают использование всех видов металлических, высокотемпературных пластиковых и металлопластиковых труб. Отдельно оговорить нужно лишь применение полипропилена:

Трубы должны быть армированы алюминиевой фольгой. Она уменьшит удлинение трубопровода при нагреве воды в контуре;

Применение полипропиленовых труб без армирования для нужд отопления. Нагревшиеся розливы удлинились и пошли волной.

На длинных прямых участках труб нужны компенсаторы — П-образные, кольцевые или сильфонные. Они не позволят розливу или стояку выгнуться при нагреве воды в трубах;

Кольцевой и сильфонные компенсаторы удлинения для полипропиленовых трубопроводов.

• Прямые участки крепятся подвижно, скользящими хомутами;
• В концах штроб при скрытой прокладке труб остаются зазоры. Они позволят трубе удлиняться, не разрушая заделку штробы.

Виды электрокотлов

По месту установки электрические котлы бывают напольными и настенными. Обычно это компактное оборудование с одним контуром нагрева теплоносителя для отопления индивидуального дома. Но также существуют двух- и трехконтурные модели. В них одна линия используется для отопительной системы, а вторая и третья – для ГВС либо «теплого пола» или бассейна.

Принцип работы котла с тэнами и электродного

Все электрокотлы, устанавливаемые в частных жилищах, подразделяются на три вида по типу нагревательного элемента. Они могут быть ТЭНовыми, электродными либо индукционными. Во всех случаях для обогрева дома в качестве “топлива” используется электричество. Но способ нагрева воды в котлах разных модификаций несколько отличается.

С тэнами

Трубчатый электронагреватель (ТЭН) выполняется в виде трубки из металла с токопроводящей скрученной в спираль нитью внутри. По устройству это обычный кипятильник. Только в электрокотле отопления частного дома он большой по длине и диаметру. Для нагревательных котлов этот элемент часто делается из нескольких трубок и даже в составе блока ТЭНов. Тепловая мощность здесь требуется гораздо выше, нежели в чайнике.

Нить в ТЭНе котла отопления изготавливается из нихрома или вольфрама, которые отличаются высоким электрическим сопротивлением. При этом между спиралью и стенками трубки присутствует изолирующий слой из кварцевого песка. Это отличный диэлектрик, передающий тепло от нити к теплоносителю с минимальными потерями.

ТЭНы дешевы, но достаточно быстро перегорают. Электрические котлы с ними отличаются высоким энергопотреблением. Плюс солевые отложения, постепенно и неизбежно нарастающие на трубках, замедляют процесс нагрева воды для радиаторов отопления частного дома. Раз в год эту накипь в подобных котлах приходится счищать либо полностью менять в них ТЭН.

Электродные

В электродных водонагревателях теплоноситель нагревается за счет подачи электротока на две разделенные водой поверхности (чаще всего это пластины). Данный вид нагревательного элемента для электрических котлов потребляет меньше электроэнергии. Однако накипь и здесь является проблемой.

Главный недостаток электродных электрокотлов – требовательность к составу воды. В ней должно присутствовать довольно много солей, иначе у теплоносителя будет слишком низкая проводимость. Его просто невозможно будет нагреть до нужных для системы отопления температур.

Индукционные

Электрический котел отопления, использующий индукционную технологию нагрева, более экономичен, нежели два описанных выше вида. В нем теплоноситель для радиаторов в доме подогревается с помощью электромагнитной индукции. Этот котел во многом напоминает электродный аналог. Только нагревательный элемент здесь большего размера. Но зато он долговечней и мощнее.

Устройство индукционного нагревателя

В сравнении с иными типами индукционные электрокотлы более энергоэффективны, но стоят дороже. Плюс скорость нагрева воды в них несколько ниже. Это как размеры профлиста. Большой лист сложнее кроить, но кровля им покрывается во многих случаях быстрее. Однако есть и разновидности крыш домов, для обустройства которых он и вовсе не подходит. Так и индукционный котел – эффективен, но дорог и не всегда соответствует требованиям создаваемой системы отопления дома.

ВЫБОР ЭЛЕКТРОКОТЛА ДЛЯ ДОМА

Чтобы правильно выбрать электрокотел для отопления дома, необходимо учитывать множество факторов, в том числе материал и толщину стен, площадь остекления, температуру воздуха на улице зимой в вашем регионе, высоту потолков и множество других.

Нередко, такие расчеты поручают специалистам, которые делают проект отопления дома, учитывающий все необходимые характеристики системы, в том числе тип и мощность электрокотла, нередко предлагается даже определенная конкретная модель или несколько на выбор.

1 кВт мощности требуется для отопления 10кв.м. дома.

Правило актуально для одноконтурных котлов, используемых только для обогрева помещений, если же контура два, один из которых используется для подогрева воды в системе горячего водоснабжения, расчет необходимо изменять, так же следует поступить при высоте потолков выше стандартных 2,5-2,7 м и в некоторых других случаях.

Итак, в нашем примере, площадь дома 120 кв.м. поэтому выбран электрокотел мощностью 12 кВт, модель ZOTA – 12 серия “Econom”.

После всех теоретических расчетов посомтрим, подойдет ли данный котел под разрешенную (выделенную) на дом мощность. У нас это 15кВт, при трехфазном вводе, соответственно по мощности котел на 12кВт нам подходит.

Конечно, если электрокотел будет работать на максимуме своих возможностей, на остальные потребители дома останется всего 3кВт из разрешенных, чего достаточно мало. Но так как котел будет резервным, и будет включаться лишь только когда основной газовый котел неисправен, такое решение было принято приемлемым.
