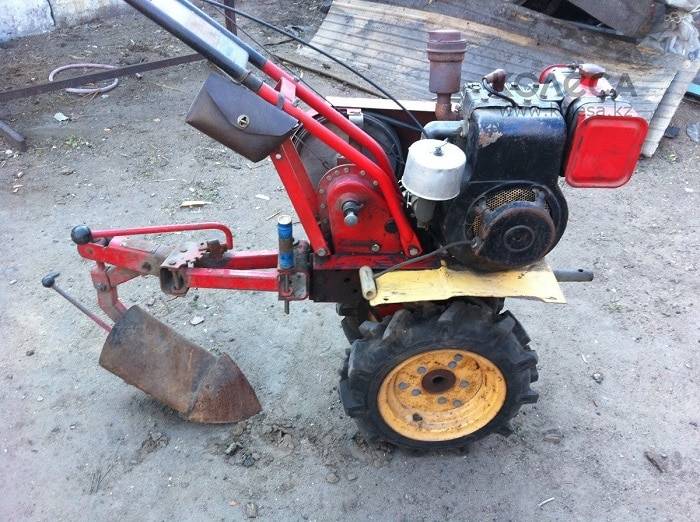

Мотоблоки Каскад

Устройство мотоблока Каскад

Для того, чтобы произвести сборку мотоблок Каскад своими руками, а также чтоб иметь некую инструкцию по ремонту в случае поломки, предлагаем Вам ознакомится с устройством мотоблока Каскад, а также с техническими параметрами его основных узлов.

Какой двигатель можно поставить на мотоблок Каскад?

Для каждого владельца та или иная модель двигателя имеет свои субъективные плюсы и минусы. Представляем Вам обобщенную характеристику наиболее популярных двигателей, устанавливаемых на мотоблоки Каскад. Ознакомившись с ней, Вы сможете более точно ориентироваться в представленных на рынке моделях и определится с выбором двигателя для Вашего мотоблока.

Двигатель ДМ 68

Один из самых популярных и проверенных временем двигателей. Основными плюсами является качество сборки.

Обладает такими техническими характеристиками:

• мощность − 6 л. с.;
• объем бака для горючего – 3,3 л;
• глубина при вспашке – 260 мм;
• максимальная ширина при культивации – 950 мм;
• 4 передачи (2 вперед, 2 назад);
• вес – 25 кг;
• расход топлива – 1,9 л/час.

Двигатель Briggs&Stratton

Карбюраторный 4-тактный бензиновый двигатель от американского производителя – еще один отличный вариант для использования на мотоблоке Каскад.

Обладает такими техническими характеристиками:

• мощность − 6,5 или 7,5 л. с.;
• объем бака для горючего – 3,6 л;
• вес – 15 кг;
• расход топлива – 1,7 л/час.

Двигатель Subaru

Популярным является 4-тактный одноцилиндровый вариант исполнения, работающий на бензине. Также данные двигатели Subaru обладают верхним распределительным валом и генератором тока.

Более подробные технические характеристики:

• мощность − 6-7 л. с.;
• объем бака для горючего – 3,6 л;
• расход топлива – 1,7 л/час.

Двигатель Honda

Японское производство заслуженно занимает свое место на рынке, поскольку продукция фирмы известна качеством деталей и большим моторесуросм.

Данные агрегаты обладают большим сроком службы и высокой производительностью.

• мощность − 6-7 л. с.;
• объем бака для горючего – 4,5 л;
• расход топлива – 1,65 л/час.

Двигатель Lifan

Бензиновые 4-тактные карбюраторные двигатели с воздушным охлаждением. Наиболее популярная модель для мотоблоков Каскад среди зарубежных производителей, поскольку отличается оптимальным соотношением «цена-качество». Его мощность − 6 л. с., средний расход топлива – 1,9 л/час.

В любом случае, при покупке двигателя к Вашему мотоблоку всегда обращайте внимание на качество сборки и отсутствие механических повреждений, заводского брака

С каким двигателем лучше выбрать культиватор

На самом деле выбор не такой уж и большой, на Каскад в большинстве случаев устанавливались ДМ-1 разной модификации. От модели к модели двигателя практически не отличались и если рассматривать базовый вариант, то разницы нет.

Есть информация о том, что была какая-то экспортная версия двигателя с улучшенными характеристиками, но найти достоверную информацию по этому поводу так и не удалось. Если у вас есть какая-либо информация по этому поводу, то поделитесь с нами ей через форму комментариев (расположена сразу под статьей).

Если подходить с рациональной точки зрения, то лучше выбирать мотоблок с двигателем Lifan, на вторичном рынке есть такие предложения и иногда вариант с лифановским движком немного дороже каскада, а то и вовсе стоит дешевле.

Просто так двигатель Лифан не установить на Каскад, нужна специальная переходная пластина. Если это специальный комплект для переделки именно этой модели, то она идет в комплекте.

Мотоблоки Каскад. Обзор, характеристики, инструкция по эксплуатации

Отличный помощник на огороде и в хозяйстве.

Надежен, прост в управлении, универсален, экономичен, мощный, скоростной.
Немного тяжеловат. Приходится отдельно докупать навески и тележку.
Этот мотоблок служит мне верой и правдой уже больше 5 лет. За все это время Каскад не разу меня не подвел. Очень доволен техникой. На нем и пашу и окучиваю и культивирую и вожу грузы…

6 лошадиных сил:)

тяжелый как весом так и в управлении; некачественные материалы деталей;
Этим мотоблоком пользовался порядка 6 лет. Если выбираете эту модель-берите только с металлическим бензобаком-у меня ещё пластмассовый был, крышка через пару лет треснула… Очень массивный, есть огромная с моей точки зрения недоработка конструкторов- рычаг сцепления…

Украина, Харцызск Иловайск.

Чудо лопата.

Не заменим в своем даме и на даче, качественные детали, мощный двигатель.
Дорого стоит, дорогой в ремонте.
Расскажу вам друзья о своем мотоблоке. Мотоблок оснащен двигателем хонда, весс которого всего навсего 100 килограмм . Мощность этого четырёх тактного двигателя составляет 6.5 лошадок. Что позволяет этому бензиновому мотоблоку безпрепятственно справиться с вспашкой и…

Подойдет для перевозки груза и вспашки культиватором

Цена, простота устройства
Очень легкий, не правильное расположение центра тяжести
Каскад — первый мотоблок, которым я пользовался

Первое, на что я обратил внимание, это то, что все подвижные части двигателя закрыты кожухами и пользоваться им вполне безопасно. Мотоблок прекрасно подходит для перевозки небольших грузов на…

Мощный, надежный, хорошо обрабатывает землю.

Мощный, надежный, стоек к перегреву, хорошо обрабатывает землю.
Купил Мотоблок Каскад МБ61-22-02-01 даже не сколько для своего огорода, а сколько для зарабатывания денег на культивировании огородов, в мае в самый пик отбою от клиентов нет. За один сезон я мотоблок обработал и еще…

Нужно делать всё самому и дорабатывать

нет пластмассы,всё дубовое и простое,неприхотлив,не жалко,всё можно сделать самому,запчасти везде можно найти в рознице.
не продуман,требует доработок и доводок,прожорлив,греется быстро,шумный,ремни летят быстро,конструктор для развития мышления,требует внимания больше чем работает.
Достался нам с отцом тут недавно практически на халяву не понятно за какие заслуги каскад, ещё старого образца 97, на нём чего-то сначала делали, потом видимо потребовал регулировок и замены расходных элементов и хозяева его…

Незаменимый помощник

Экономичность и универсальность
Пробуксовка с большим грузом
Из за подорожания топлива приобрёл этот мотоблок в подмену трактору. Мощный, экономичный, лёгкий в обслуживании и управлении с большим количеством навесного оборудования мотоблок. Сейчас работаю на нём практически ежедневно. С культивацией, прополкой, окучиванием, выкашиванием травы…

Значительно экономит время и силы

Дизайн, легкость в обслуживании и эксплуатации,расход топлива.
Свой отзыв о мотоблоке Каскад МБ61-22-02-01 начну с того как мы преобрели садовый участок. Преобретение, как я ранее писала в отзывах было приятным и радостным. Но садовый участок это не только прияное время провождение, но…

Отличная техника для огорода на частном подворье

Мощный, надежный, неприхотливый.
Мотоблок Каскад использую на своем подворье двенадцать лет. Делаю на нем почти всё почему почти да просто у этого мотоблока большие возможности и большой потенциал. Кроме как обработка почвы и транспорт для перевозки грузов он…

Отличный помощник.

Мотоблоком каскад пользуемся пять лет. Покупали для покоса травы, роторкой. Минусов я в нем не нашел, кроме веса. Данным мотоблоком касили траву гектароми, справляется легко. Только и успевали запровлять бензин и менять ремни на роторку…

Машина для вспашки,передвижения и перевозки грузов(в тележке).

Всё же лучше чем лопатой.
Часто ломаются и выскакивают сами шкворни в колёсах(пружина скоба стальная)от них слетает по дороге и теряется(цена им 50 рублей,но копейка рубль бережет). Вибрация рукояток.
Универсальна машина. Можно пахать и перевозить груз(прицепив тележку к нему). В мягкой почве зарывается, целину пахать тяжело. В жёсткой почве лучше работать фрезами «гнутками». Для мягких почв лучше «лапчатые» фрезы. Много времени пройдёт, пока «гнутки»…

Источник

Немного о технических характеристиках мотоблоков «Каскад»

Любой мотоблок, в том числе и «Каскад», представляет собой конструкцию из мотора, руля, ходовой части и трансмиссии. Все это крепится к очень прочной раме, которая должна быть защищена краской от коррозии.

Агрегат имеет четырехтактный мотор иностранного производства. Он очень мощный и надежный, и работает на бензине. Как известно, бензиновые машины отличаются надежностью, легкостью и выносливостью. К тому же ими можно пользоваться круглый год, когда с дизельными представителями уже возникают сложности.

Еще одна важная деталь – цепной редуктор. Нужно очень тщательно следить за его состоянием и всегда контролировать уровень масла. Если работа машины стала очень шумной, значит появилась поломка и она, скорее всего, связана именно с маслом, которое может быть или очень плохого качества или его попросту осталось мало. Если проигнорировать данный момент, вы столкнетесь с более серьезной проблемой и уже потребуется более дорогостоящий ремонт.

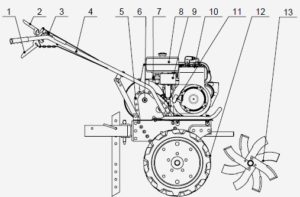

1 – рычаг заднего хода; 2 – рычаг переднего хода, 3 – рычаг газа; 4 – руль; 5 – редуктор; 6 – ручка переключения передач; 7 – кран топливный; 8 – бак топливный; 9 – фильтр воздушный; 10 – двигатель; 11 – стартёр; 12 – колесо; 13 – культиватор

Мотоблок имеет достаточно компактные размеры, что позволяет его хранить где угодно. К тому же он очень экономичный, так как потребляет около двух литров бензина за час полноценной работы.

Виды данного оборудования:

легкие. Если у вас небольшая дача и огород, вам нет смысла покупать мощные агрегаты. Они попросту себя не окупят. Для этих целей есть легкие модели, которые не только просты в управлении, но и способны быстро выполнить работы на небольших участках. Они не отличаются большой мощностью, всего до 5 лошадиных сил, но при этом показывают отличные результаты и высокие показатели выносливости

Самые легкие машины имеют вес всего около десяти килограмм, что важно для женщин и для пожилых людей. Еще один плюс – маленький вес и небольшой размер

Вы сможете с легкостью его перевозить. К тому же цена здесь будет очень приемлемой;
средние. Такое оборудование уже на порядок мощнее и практичнее, но и цена, конечно, будет расти. Если у вас территория меньше одного гектара, вам нужно присмотреться именно к данному виду. В среднем показатель мощности составляет 4 лошадиные силы, чего вполне достаточно для обработки территории до одного гектара. Машиной легко управлять, она устойчива и надежна. Вы сможете легко вспахать землю, обработать грядки, а также выполнить любую другую работу при помощи разнообразного навесного оборудования;
тяжелые. Это достаточно мощные аппараты, с большим весом и возможностями. Рассчитаны на значительные территории и сложные почвы. Именно к данному виду и относятся мотоблоки «Каскад». Их мощность составляет от 9 до 12 лошадиных сил. Пахота поля, перевозка грузов, посадка и сбор урожая – все это станет возможных без лишних затрат сил и времени. Именно такое оборудование переделывают в минитракторы. Благо, чертежей и рекомендаций в сети очень много.

Навесное оборудование

Производитель не предусмотрел в базовой комплектации мотоблока ни одной навесной опции, что можно считать скорее преимуществом, нежели недостатком. Ведь в таком случае у покупателя есть возможность самому подобрать нужный комплект, и в то же время сэкономить на ненужных опциях. Выделим самые востребованные опции для Пахаря МБ-6:

• Картофелекопалка, картофелесажалка – необходимы для посадки и выкапывания всех видов урожая
• Окучиватель – обеспечивает бережный уход за сельскохозяйственными культурами
• Плуг – средство для первоначальной обработки земляной поверхности. Усиленная трансмиссия вместе с плугом позволяют справляться даже с самым сложным целинным грунтом
• Лопата-отвал – снегоуборочный модуль, жестко закрепленный к мотоблоку
• Сенокосилка – используется для заготовки сена, а также пригодится для работы на околодомовой территории
• Водяной насос – средство перекачивания воды из водоемов для полива урожая
• Тележка, прицеп – средство для перевозки грузов массой до 500 кг
• Косилка – прибор для покоса травы, стрижки газонов и т.д.

Обзор модификаций и их технические характеристики

Новый Каскад больше не купишь (если только это не китайская копия KASKAD), т.к. они сняты с производства давным-давно, а вот на вторичном рынке можно найти рабочие модели, как с родным двигателем, так и с замененным на китайский Lifan.

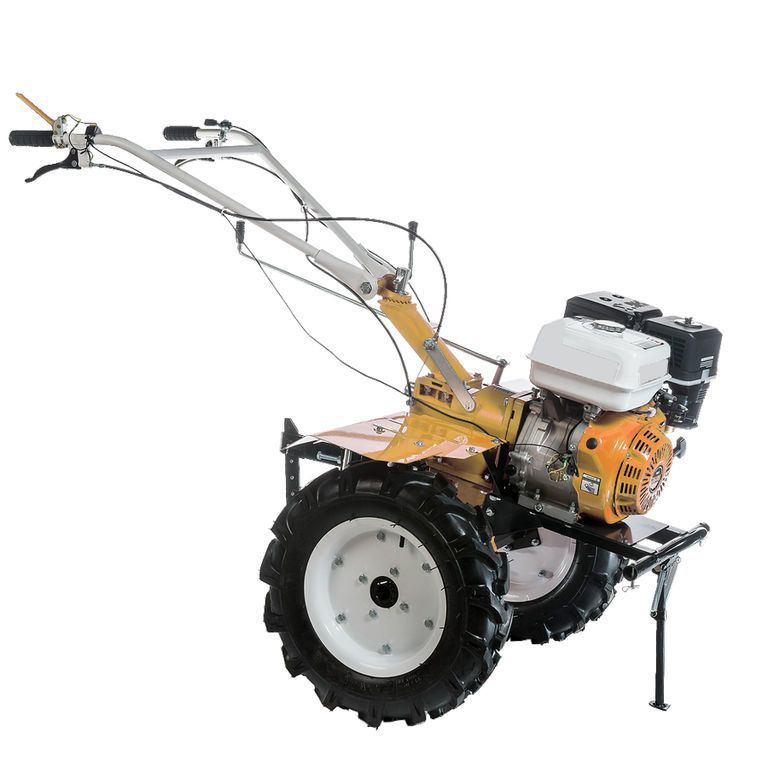

KASKAD МБ-1 – современная копия из Китая

Предприимчивые предприниматели выпускают современную копию старенького Каскада и дали ей название KASKAD МБ-1-821, визуально это обычный китаец, собранный из соответствующих комплектующих, только наклейка с названием отличают его от многих других «ноунэйм» брендов.

Китайский KASKAD МБ-1

По характеристикам и качеству сборки китайская копия имеет хорошее соотношение. Надежный и экономичный двигатель, при том мощный – 8 л.с. Хороший просвет, надежный редуктор в чугунном корпусе и удобные рога для управления. Масса – 85 кг. Стоимость данного агрегата – 31 900 рублей.

Имеет вал отбора мощности и позволяет подключать любое современное оборудование, в том числе конечно и фрезы для культивации, ширина захвата которых составляет 1050 мм.

КАСКАД МБ-1 – произведен ОАО «Пермские Моторы»

Самая популярная и часто встречающаяся модель, произведено их самое большое количество. Имеет бензиновый двигатель мощностью 5 л.с. и рабочим объемом 315 куб.см. Сцепление ременное. Две передачи, как вперед, так и назад. Стартер ручного типа.

КАСКАД МБ-1 производства Пермские Моторы

Редуктор цепного типа. На современных мотоблоках такой вид считается ненадежным, но на МБ-1 они вечные и служат весь срок эксплуатации. Максимум, начинают течь сальники вала, но эта неисправность устраняется за пару часов, даже без опыта слесарных работ.

Культиватор Каскад имеет вал отбора мощности, поэтому позволяет подключать к себе различное навесное оборудование для выполнения большого количества работ.

Технические характеристики:

• Мощность двигателя: 5 л.с.
• Объем двигателя: 315 куб.см.
• Ширина культивации: 950 мм
• Глубина культивации: 240 мм
• Ширина колеи: 350-610 мм (с удлинителями и без)
• Дорожный просвет: 140 мм
• Количество передач: 2 – вперед, 2 – назад
• Сцепление: ременное
• Масса: 103 кг

Стоит отметить, что культиватор Каскад весит 85 кг с фрезами и 103 кг с колесами, без того и другого, всего 78 кг.

МБ6-06

Многофункциональный мотокультиватор Каскад МБ6-06 появился после МБ-1 и почти ничем не отличался от него, что видно по характеристикам. Предназначается для выполнения все тех работ на садовых участках, от пахоты до уборки снега с использованием дополнительного оборудования.

МБ6-06

Технические характеристики:

• Мощность двигателя: 5 л.с
• Объем двигателя: 315 куб.см
• Ширина культивации: 950 мм
• Глубина культивации: 240 мм
• Ширина колеи: 350-610 мм (с удлинителями и без)
• Дорожный просвет: 140 мм
• Количество передач: 2 – вперед, 2 – назад
• Сцепление: ременное
• Объем топливного бака: 4,5 л
• Масса: 103 кг

Другие модели

Завод выпускал еще и другие модификации, но кардинальных отличий не было. В названиях писали новые буквы и цифры, например МБ61-12, по сути, это был все тот же Каскад МБ-1.

Эта история похожа на судьбу автомобилей ВАЗ, где классику – ВАЗ 2101 начали производить в 1970 году и закончили это делать в 2012 году, более 30 лет выпускался автомобиль на одной базе без существенных изменений, то же самое и с мотоблоком.

Варианты исполнения моделей в соответствии с их обозначением:

1. МБ6-84 – смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на игольчатых подшипниках.
2. МБ6-64 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на игольчатых подшипниках.
3. МБ6-82 — смазка двигателя осуществляется блоком подачи масла, а выходной вал редуктора на шариковых подшипниках.
4. МБ6-62 — смазка двигателя осуществляется маслоразбрызгивателем, а выходной вал редуктора на шариковых подшипниках.

Как видно практически никаких отличий нет, а количество моделей и модификаций уже 4 штуки, и это только из-за типа смазки и вида используемого подшипника.

Навесное оборудование мотоблока «Каскад»

• фрезы, которые позволяют обрабатывать землю на полосе шириной от 45 до 93 сантиметров. Если земля не относится к категории целинных или особо твёрдых почв, то есть смысл надставить к двум штатным фрезам ещё две дополнительные, увеличив более чем в два раза полосу единовременно обрабатываемой земли.
• окучиватель. Очень удобное и полезное оборудование, значение которого оценит любой, кто попробовал его в действии. Не просто уничтожает сорняки в междурядном пространстве, но и подсыпает землю к стеблям и корням культурных растений, помогая им развиваться и расти.
• плоскорез. Не только рыхлит землю, но и измельчает корни сорных растений, снижая трудозатраты на дальнейшую прополку участка.
• прицеп-тележка. Конечно, скорость передвижения мотоблока очень мала, но, в любом случае, лучше перевозить мешки с картошкой или другой тяжёлый или грязный груз в тележке, а не перетаскивать «на своём горбу». То же самое – строительный мусор, различные инструменты и материалы. Прицеп рассчитан на нагрузку до 600 килограммов.

• кормодробилка. Избавляет от необходимости везти зерно на мельницу, чтобы смолоть его в дроблёнку. Удобно и разумно готовить дроблёнку для каши свиньям и другому скоту прямо на своём скотном дворе.
• косилка. Тот, кто пробовал накосить обычной косой и заготовить сена на зиму для кормления даже всего только одной коровы с телёнком, в курсе, какой это долгий и нелёгкий труд. Косилка снижает трудозатраты и время на заготовку сена в несколько раз.
• водяной насос. Если поблизости от огорода есть речка или другой водоём, то почему бы не протянуть туда шланг и не установит насос. Особенно, если с водоснабжением в летний период случаются перебои. Мотоблок «Каскад» обеспечит такой сильный и устойчивый напор воды, что полив огорода займёт совсем немного времени. Нужно только запастись специальной насадкой-разбрызгивателем на шланг, чтобы не размывало землю вместе с культурными растениями.
• снегоуборщик. Расчищать сугробы после обильного снегопада лопатой приятно только первые 10–15 минут данной работы. С помощью мотоблока процесс пойдёт несоизмеримо быстрее и эффективнее.
• сажатель и выкапыватель картофеля. Селяне подтвердят, что, если сажать картошку с помощью обычной лопаты – это ещё не самое трудоёмкое дело, то вотвыкапывать – это уже тяжкий и упорный труд. Более половины трудозатрат, при условии использования соответствующего оборудования, будет переложено на «металлические плечи» мотоблока.

Какой двигатель лучше поставить на мотоблок Каскад

Двигатели внутреннего сгорания на мотоблок Каскад все: бензиновые, карбюраторные, одноцилиндровые, четырехтактные, имеющие охлаждение воздухом. Мотор запускается с помощью вытяжного шнурка. Работа на устройстве не вызовет много шума и предполагает допустимый уровень вибрации.

На данный момент в России не выпускают двигатели для мотоблока Каскад. Поэтому приходится обращаться за помощью к иностранным производителям. Но параметры не всегда совпадают с агрегатом. Из-за различия в посадочных местах и диаметра вала приходится покупать еще и дополнительные крепления. Так, какой же двигатель лучше поставить на мотоблок Каскад?

В этом видео вы узнаете плюсы и минусы мотоблока каскад: Самыми распространенными видами двигателя, устанавливаемыми на Каскад, являются:

1. ДМ-68. Эта деталь хорошего качества и наиболее всего подходит для установки. Она имеет увеличенную трансмиссию, высокую мощность, бак для топлива объемом 3,3 литра, четыре скорости – 2 вперед и 2 назад.
2. B&S 1/C. Очень популярный вариант. Его выбирают собственники техники, так как двигатель обладает увеличенной мощностью до 6,5 лошадиных силы, низким уровнем шума, возможностью работы даже при температуре ниже нуля.
3. Vanguard OHV. Самое мощное устройство (до 7,5 л. с), с большим баком для горючего, что позволяет быстро и качественно выполнять разнообразные задачи.
4. Honda GX-200. Наиболее распространенный в России вид. Отличительной чертой является маленький расход бензина и скромные габариты. Изготавливается в Китае. Большой популярностью пользуется и его аналог «Lifan 168 f-2» из-за низкой цены.

Лифан

Двигатели Лифан помогают решать многие задачи по культивации земли, посадке овощей, уборке урожая.

На российском рынке данная марка славится именно деталями для мотоблока, поскольку множество собственников земли использует данную технику.

Если ранее изделия из Китая вызывали опасения из-за плохого качества, то в нынешнее время ситуация изменилась, что способствует массовому распространению марки Лифан.

Двигатели компании на мотоблок обладают разными характеристиками, поэтому каждая модель соответствует определенному агрегату. Все зависит от креплений. Подобрать совместимые устройства можно как самому, так и доверить этот выбор специалистам.

Мощность измеряется обычно в лошадиных силах. Наиболее популярный двигатель имеет 6,5 л. с, которых вполне хватает для проведения всех работ. Чтобы сэкономить денежные средства, нужно определиться, для каких задач будет использоваться мотоблок. Средняя цена составляет около 9 000 рублей, что считается очень недорогим приобретением, если сравнивать с другими производителями.

Процесс установки двигателя Лифан на мотоблок Каскад несложный:

1. Снять отработавший свое двигатель. Это можно сделать обычными рожковыми ключами и головками. Отсоединяют тросы на газ, скидывают ремень, передающий на редуктор крутящий момент.
2. Поставить устройство марки Лифан. Собирают в обратном порядке. Если крепления не совпадают, их необходимо переделать, просверлив новые отверстия или приварив пластины из металла.

Так как мотоблок Каскад имеет компактные габариты, то деталь фирмы Лифан хорошо подходит именно для этого агрегата при работе на приусадебных участках и огородах.

Сами двигатели разрабатывают японские инженеры, а промышленность Китая только переняла их опыт. Также устройства можно применять и в генераторах, так как они очень надежны и долговечны.

Мотоблок Каскад: навесное оборудование

• • 1. Картофелесажалка. С её помощью делаются борозды для посадки и засыпания картофеля;
    2. Прицеп. Способствует транспортировке грузов различного веса. Возможна перевозка строительного мусора, травы, собранного урожая. Максимальный вес – до 500 килограмм;
    3. Плуг. Неотъемлемый инструмент, которым вспахивают целину и тяжёлые грунты;
    4. Грунтозацепы. Отвечают за надёжное сцепление мотоблока с почвой, качество выполняемых работ и безопасность оператора;
    5. Косилка. Прекрасно подходит для владельцев ферм, поскольку позволяет заготавливать сено и держать территорию в надлежащем виде;
    6. Окучник. Перекапывает земельный участок, засыпает землёй корни растений.

Пошаговая инструкция по настройке карбюратора

1. Мы прогреваем двигатель.
2. Затяните максимальный и минимальный газовые винты до конца.
3. Откручиваем те же винты только на 1,5 оборота.
4. Установите рычаг переключения передач в положение минимального хода. При этом двигатель продолжает работать.
5. Нормальная работа двигателя должна быть тихой и бесперебойной.

Такая операция должна выполняться каскадными единицами в каждом начале сезона или в его конце. Благодаря тому, что винты прикручены, топливо обогащается. Но их легкое расслабление увеличивает воздух в смеси.

Чтобы убедиться, что вы все сделали правильно во время настройки, вам просто нужно обратить внимание на свечи зажигания. После длительной напряженной работы над мотоблоком в течение короткого времени на свечах зажигания не должно образовываться никаких отложений и следов топлива

Карбюраторный мотоблок Каскад: 1. воздуховод; 2. корпус; 3. грузило; 4. холостая струя; 5. винт стопорный винт; 6. рычаг дроссельной заслонки; 7. фланец крепления карбюратора; 8. винт, регулирующий состав топливной смеси на холостом ходу; 9. устройство подачи топлива с фильтром; 10. поплавковая камера; 11. рычаг привода дроссельной заслонки; 12. пробка для отвода ила; 13. винт демпфирования воздуха с пружиной; 14. рычаг дроссельной заслонки.

READ Замена Двигателя На Мотоблоке Крот На Импортный

Конструкция и модификации мотоблока Каскад

Основу конструкции компактного мотоблока составляют четыре группы узлов:

Конструкция мотоблока Каскад

• трансмиссия;
• ходовая часть;
• органы управления;
• двигатель.

Трансмиссия. Этот узел предназначен для передачи крутящего момента на ходовую часть устройства. Сцепление, четырехрежимная коробка передач, цепной или шестеренчатый редуктор – элементы трансмиссии, которые собираются в единый блок или устанавливаются отдельно. Трансмиссия помогает регулировать скорость движения, поворачивать мотоблок.

Ходовая часть. Резиновые (литые, пневматические) или металлические колеса крепятся к жесткой трубчатой раме. Возможность регулировки ширины колеи выгодно отличает мотоблок Каскад от других моделей. Во время эксплуатации можно изменить межколесное пространство на нужную величину. В зависимости от характера работ, вместо колес на садовую машину можно установить фрезы-культиваторы.

Типы фрез для мотоблока

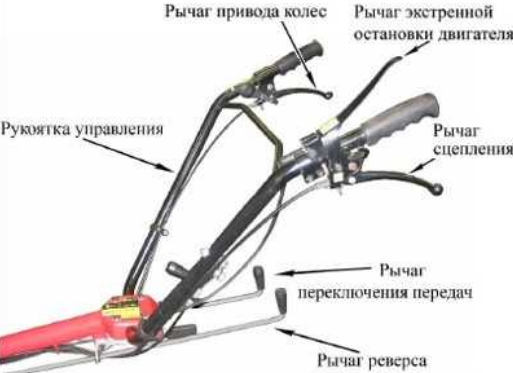

Органы управления. Удобный руль мотоциклетного типа регулируется по высоте. На рукояти расположены рычаги газа, сцепления, пускового устройства. Рычаг переключения скоростей находится ниже руля.

Рулевая часть мотоблока Каскад

Двигатель. Мотоблоки Каскад могут быть оснащены импортными или отечественными агрегатами, предназначенными для разных модификаций. Мощность варьируется от 4 до 12 л. с. Базовым вариантом является отечественный двигатель ДМ 1, часто используются ДМ-66, ДМ-68. Из зарубежных аналогов хорошо зарекомендовали себя: Honda GX-2002, Lifan 168F-2, Briggs&Stratton.

Основные модификации

В зависимости от страны-производителя двигателя, техника делится на две разновидности, которые обозначаются индексами:

• смотоблоки МБ 6 оснащены отечественными моторами;
• мотоблоки МБ 61 укомплектованы импортными двигателями.

Последующие цифры характеризуют марку двигателя, серию редуктора, вид рулевого управления. Редуктор в разных модификациях может быть усиленным, базовым, посаженным на игольчатый подшипник или шариковые обоймы. Различаются редукторы по назначению техники: для скашивания, уборки снега, культивации, транспортировки. Рулевая колонка используется обычная или поворотная.

Мотоблок Каскад: технические характеристики серий

Есть идентичные размерные габариты мотоблоков:

• • • длина – 83 сантиметра;
    • высота – 74 сантиметра;
    • ширина – 48 сантиметров;
    • ширина колеи без удлинителей – 35 см, с удлинителями – 61 см.

Серия Каскад МБ6-06:

• • • МБ6-06-07-02. Есть поворотная колонка и автоматическая разблокировка колёс;
    • МБ6-06-02-01. Имеется базовая рулевая колонка и усиленный редуктор;
    • МБ6-06-06-01. Имеется большее число скоростей.

В данной серии всего десять различных моделей с весом в пределах 105 килограмм, способных работать при максимальной скорости до 10 км/ч.

Серия имеет следующие параметры:

• • • четырёхтактный двигатель на бензине с мощностью 6 л. с.;
    • расход топлива – 2 литра за час работы;
    • глубина обработки грунта – 32 см;
    • рабочий объём – 317 см3 с максимальным крутящим моментом 14,2 Нм;
    • запускается мотоблок с ручного стартера.

Серия Каскад МБ6-08 с аналогичными различиями, что и в серии Каскад МБ6-06.

Технические характеристики:

• • • четырёхтактный двигатель на бензине ДМ-68;
    • бензобак с вместительностью – 3,3 л;
    • масляный насос и декомпрессор;
    • ручной старт;
    • наличие одного цилиндра;
    • вес мотора – 25 кг.

Для указанной техники подходят следующие марки масел SAE 10W-30, 20W, 30W.

Серия Каскад МБ61-12 может похвастаться наличием ремённого сцепления и качественного редуктора. Максимальная скорость, которую могут развивать мотоблоки, 13 км/ч.

Технические параметры:

• • • двигатель с мощностью – 6,5 л. с.;
    • топливный бак с вместительность – 3,6 л;
    • глубина обработки почвы – 26 см;
    • вес агрегата – 94 кг.

Заправляются модели мотоблоков Каскад бензином Аи-92 и Аи-95. Вне зависимости от выбранной модели, не неё можно установить навесное оборудование. Со временем навесы усовершенствуются. Большой плюс – многое оборудование можно изготовить самостоятельно из подручных материалов.

Навесное оборудование для мотоблока Каскад

Большое количество видов деталей для навесного оборудования устройство мотоблока можно назвать в полном смысле универсальным для любых видов работ на земельном участке. На сегодняшнем рынке предлагаются следующие виды оборудования для мотоблока Каскад:

• фрезы — позволяющие увеличить ширину возделываемой полосы до 95 см;
• окучиватель — крайне удобное устройство, устраняющее сорняки и подсыпающее почву ближе к стеблям выращиваемых культур;
• плоскорез — устройство для рыхления земли и перерубания корней сорняков;
• прицеп грузоподъемностью до 600 кг — позволяющий перевозить собранный урожай, доставлять материалы или вывозить мусор с территории участка;
• дробилка — устройство, позволяющее дробить зерно для корма скота;
• косилка — позволяет многократно экономить время и силы при заготовке сена;
• водонасос — необходимое в хозяйстве устройство при отсутствии стабильного водоснабжения и наличии водоема в близкой доступности;
• снегоуборщик — позволяет легко и быстро очищать участок от снега после снегопада;
• картофелесажалка — устройство, очень сокращающее трудозатраты при высаживании картофеля;
• выкапыватель картофеля — незаменимый помощник при уборке корнеплодов.

Как мы видим, при таком выборе видов оборудования для мотоблока Каскад практически любые сельскохозяйственные работы можно механизировать, существенно повысив производительность своего хозяйства.

Технические характеристики

Стандартная модель мотоблока Каскад может похвастаться наличием 2 передних и двух задних скоростей, обладая небольшим весом в 103 кг. способен разогнаться до максимальных 8,3 км. Мотоблок обладает усиленной модификацией редуктора, вал закреплен на больших подшипниках, что дает возможность легче переносить вибрации и удары. Вне зависимости от модели, каждый мотоблок Каскад обладает 4 частями:

1. элементы управления;
2. двигатель;
3. ходовая система;
4. трансмиссия.

Трансмиссия вполне стандартная, ее задача передать от двигателя к колесам крутящий момент, также трансмиссия позволяет управлять скоростями и состоит из трех частей — коробка передач, цепной редуктор и сцепление. Мотоблок также использует специальную ременную передачу, с ее помощью активируется навесное оборудование. Подача топлива возможна благодаря карбюратору, все моторы работают на бензине. Используется у мотоблока Каскад карбюратор КМБ-5, также имеются другие модификации, уточняйте у производителя или в магазине.

Основное отличие всех представленных моделей в разнообразных двигателях, от отечественного, до зарубежного производства. Среди них ДМ-68 и ДМ-66 отечественного производства, а также американский мотор Briggs&Stratton и Honda японской компании. Что касается первых двигателей, то отечественные модели могут похвастаться шестеренчатым масляным насосом. Если масло в редуктор мотоблока каскад было залито правильно, система принудительной смазки обеспечит лучшую работу двигателя и увеличит срок эксплуатации.

Кому стоит купить МБ-1 (мотоблок)?

Чтобы хозяйство процветало и стало более эффективным, лучше купить мотоблок. Кому именно понадобится МБ-1 (мотоблок)? Конечно, огромные поля с одним таким агрегатом не вскопаешь, но вот большой огород можно. Большой участок земли – это ниша, в которой процветает мотоблок МБ-1. Мощности, чтобы пахать поля, ему не хватает, но это и не нужно. Человеку одному трудно вскопать двадцать-тридцать соток земли, а с мотоблоком все-таки легче. Данный агрегат и рассчитан на частные огороды или маленькие хозяйства. Именно их он и должен обслуживать в первую очередь. Каждому маленькому фермеру обязательно нужен мотоблок, так как эта машина очень полезна в хозяйстве, и она обязательно пригодится.

Каскад с двигателем Lifan

Относительно недавно мотоблоки Каскад стали комплектовать известными моторами Лифан, главное их преимущество — неплохие характеристики и привлекательная стоимость. Двигатель представлен единственным вариантом, при объеме в 317 куб.см. Мощность составила 6 лошадок. Одноцилиндровый мотор работает в 4 такта и имеет воздушное охлаждение, используется стандартная карбюраторная система на бензине.

В моторе отсутствует электростартер, потому запуск мотоблока Каскад происходит вручную, для чего имеется вытяжной шнур. В среднем двигатель потребляет 2 литра топлива за час работы. Результатом вышеуказанных характеристик стала глубина захвата в 200 мм и ширина захвата от 450 до 900 мм. Это неплохие показатели, учитывая что стоимость мотоблока с двигателем Lifan составляет около 33 000 рублей.

Мотоблок представленной серии получил ширину вспашки от 450 до 930 мм.
