Электродные электрические котлы Галан

Чем популярны и интересны электрокотлы Галан?

Все чаще и чаще потребители делают выбор в пользу отопительных оборудований зарубежных производителей

Но есть и отечественные производители отопительных устройств, на которые следует также обратить особое внимание

Среди широкого спектра производителей, большим спросом пользуются электрокотлы, популярной фирмы «Галан». Электрокотел Российского производителя Галан является надежным прибором, который обладает надежностью экономичностью и компактными размерами.

1 Немного истории о компании Галан

Сначала компания занималась производством электродных устройств, которые чаще всего применяли в разных направлениях.

И совсем недавно компания стала разрабатывать и выпускать электрические котлы отопления для обогрева помещений. Главным преимуществом данного котла Галан является их высокий КПД, который может достигать до 98%.

При этом следует обратить внимание на его небольшой компактный размер. В основном среди потребителей можно в интернете встретить хорошие отзывы об электрокотле

Данную продукцию вы можете найти и приобрести даже в таких крупных городах как Москва, Рязань, Псков, Самара и другие, менее крупные города России

Дополнительные представительства находятся на территории Украины и Прибалтики

Данную продукцию вы можете найти и приобрести даже в таких крупных городах как Москва, Рязань, Псков, Самара и другие, менее крупные города России. Дополнительные представительства находятся на территории Украины и Прибалтики.

Электрические котлы для отопления помещений включают в себя следующие виды:

Например, если вы хотите обогреть небольшие помещения, то вам идеально подойдут такие котлы для отопления Галан из серии «ОЧАГ». Данный вид котла имеет небольшой вес и размер 335 х 35 и обладает небольшой мощностью от 2 до 10 кВт.

Виды электрокотлов Галан

А вот отопительный электрокотел из серии «Гейзер» или «Вулкан» подойдет для обогрева крупных помещений и амбаров. Преимуществом их является то, что они выделяют большое количество тепла за счет расщепления молекул воды. В этом случае в данных котлах циркуляционный насос не требуется.

Управлять данными котлами отопления можно с помощью электроники, которая точно отслеживает температуру воды на выходе и в ходе. Также электроника служит для поддержания оптимальной температуры в отапливаемом помещении, в результате чего позволяет меньше расходовать энергии и с экономить на этом.

Нагревательным элементом в отопительных котлах Галан выступает обычный теплоноситель с помощью которого исключается потеря тепла, если идет разогрев промежуточных материалов. Если сравнивать электрокотлы с тэновым нагревателем, то Галан соответствует качеству и завоевывает все больше и больше покупателей Российского производителя во всей России.

Производитель Галан выпускает котлы серии «Галакс», на которые также следует обратить внимание. В этих моделях применяется пленочный нагреватель

Следует обратить внимание на такой котел отопления как Галан из серии «Стелс»

Данные котлы предназначены для обогрева промышленных помещений

Следует обратить внимание на такой котел отопления как Галан из серии «Стелс». Данные котлы предназначены для обогрева промышленных помещений. Электрокотел производителя Галан в системе отопления частного дома

Электрокотел производителя Галан в системе отопления частного дома

В большинства случаев они выпускаются настенные модели с 27 кВт мощностью, а также в них встроена система защиты от перегрева. Характеристики у данных моделей отличаются от типовых мощностью и автоматикой.

Преимущества электрокотла производителя Галан следующие:

  1. Теплоноситель не требует специальной подготовки.
  2. Используются данные котлы в замкнутых системах.
  3. Небольшой вес и габариты.
  4. Простой монтаж и подключение.
  5. Встраивающие системы.
  6. Экономия электроэнергии.

Котлы отопления имеют две модели управления. А это электронное управление и механическое управление. Подключение данных котлов только к трехфазной сети с обязательным применением автоматики для защиты. Основным преимуществом является ценовая категория, если его сравнивать с зарубежными производителями.

Повторимся, главным достоинством их является ценовой вопрос. Естественно цена будет варьироваться в зависимости мощности и типа котла. Если рассмотреть средний ценовой диапазон, то цена варьируется от 3500 рублей на электро модели, и 25 000 рублей на тэновые аппараты производителя Галан.

Стоимость данной продукции не завышена и полностью соответствует качеству и комплектации котлов, если их сравнивать с другими котлами зарубежного производителя.

Электронный котел «Галан»: особенности

Как уже неоднократно отмечалось в данной статье, вам не нужно получать разрешение на монтаж, что и является основной особенностью оборудования компании «Галан»

Стоит обратить ваше внимание и на то, что котел такого типа, будь это «Вулкан» или «Очаг», является не только своего рода обогревателем, но и циркуляционным насосом. Для пользователя это существенная экономия средств

Электродное отопительное оборудование является крайне точным и работает в автоматическом режиме. Потребляемая мощность будет зависеть от того, какую температуру теплоносителя вы задали. Кроме того, оборудование самостоятельно подстраивается под необходимый режим работы. К примеру, большинство котлов работают круглые сутки, но порядка 14 часов стоят в режиме ожидания. Если простыми словами, то устройство имеет датчик, который снимает температуру воздуха и отправляет ее на контрольный элемент. Если она падает до определенной границы, котел запускается.

Кроме того, при желании за дополнительную плату можно обзавестись климат-контролем. Так вы сможете настраивать температуру воздуха в помещении по запрограммированному циклу, который будет содержать недели, дни и даже часы. Если нужно, чтобы электронный котел «Галан» в вечернее время работал на пониженной мощности, то это можно без проблем задать «умной» технике. Все это делает котлы от данного производителя в своем роде уникальными.

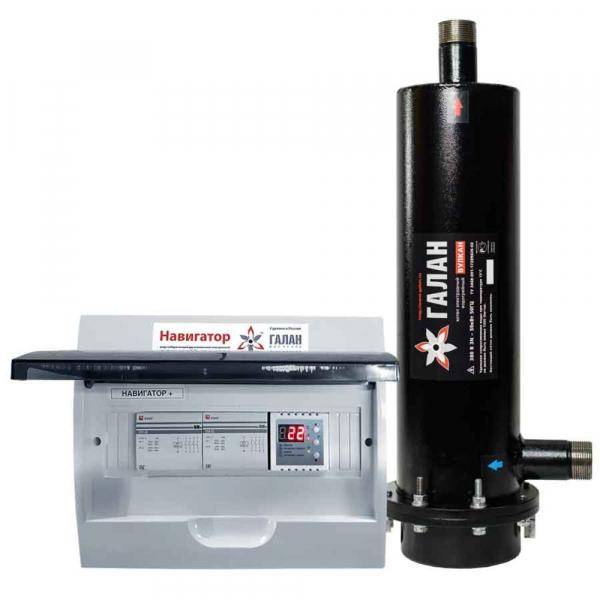

Котел Галан

Схема подключения котла Галан

Два основных направления компании это ТЭНовые и электродные котлы. Притом последним отдается предпочтение как устройству с лучшими характеристиками. В линейке от Галан есть варианты для малогабаритной квартиры или дома и для промышленных объектов. Всего представлены три варианта:

  • Очаг(3, 5, 6 кВт);
  • Гейзер (9-15 кВт);
  • Вулкан (до 50 кВт и выше).

Указаны линейки в порядке возрастания мощности. Для своих котлов компания предусматривает полный набор автоматики, начиная с систем защиты, делающими их продукцию безопасной по всем аспектам, и заканчивая программаторами с рядом датчиков и большим набором настроек, способных оптимально управлять котлом.

Технические даныеед.изм.ОчагОчагОчагГейзерГейзерВулканВулканВулкан
МощностькВт356915253650
Напряжениевольт220220/380380
Вид токаоднофазныйоднофазный/трехфазный
Частота напряженияГц50
Объём отапливаемого помещениям³ не больше12023028034055085012001700
Площадь отапливаемого помещениям² не больше4485103125203314444630
Объем теплоносителя в системе отоплениялитров, не больше25-5030-6035-7050-100100-200150-300200-400400-600
Теплоносительводаудельное сопротивление теплоносителя при температуре +15 С ° не менее 1000 Ом х см.
Высота подъема гарячей водыметров, до69121518202022
КПД%. до98
Температура на выходеС°. до95
Рабочее давлениемПа0,2

Котлы при необходимости объединяются последовательно для получения большей мощности. Модульная система дает преимущество малого габарита и возможности более точной и плавной настройки.

Предельно простое решение от производителя связано с наличием алюминиевых радиаторов. Допускаются только конструкции, изготовленные из первичного алюминия и только при условии использования специальной добавки, способной погасить отрицательное влияние электродного котла.

https://youtube.com/watch?v=NFt95cy5SWE%3F

Подготовка теплоносителя и запуск котла Галан

Для отопительных котлов Галан нужен специальный теплоноситель, с обычной водой они не работают, так как ее сопротивление недостаточно сильное. Чтобы повысить сопротивление в воду добавляют пищевую соль. На 100 л дистиллированной воды нужно 5-8 мг соли (край чайной ложки). Соль разбавляется в небольшом количестве воды и заливается в общий контур.

Затем включается циркуляционный насос, который перемешает теплоноситель до однородной структуры. Проверить правильность подготовки теплоносителя можно токовыми клещами. Показания должны совпадать с табличными значениями, указанными в паспорте котла. Если напряжение слишком высокой, нужно сделать воду менее соленой, если напряжения недостаточно – можно досолить. Не стоит торопиться с внесением изменений, так как система полностью стабилизируется только спустя трое суток.

Помимо соленой дистиллированной воды, в качестве теплоносителя можно использовать незамерзающую жидкость, которую выпускает производитель котлов Галан. Это специально разработанный теплоноситель, который не замерзает до -40 градусов.

Вопрос отопления стоит остро для любых построек и помещений. Для этих целей используется множество приспособлений, но все же неоспоримыми преимуществами обладают электрические котлы и системы. Электрический котел галан является отличным помощником в этом вопросе. Российская фирма «Галан» основана более 25 лет назад, и изначально выпускала только электродные нагреватели. Сейчас в ассортимент добавлены еще и ТЭНовые.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

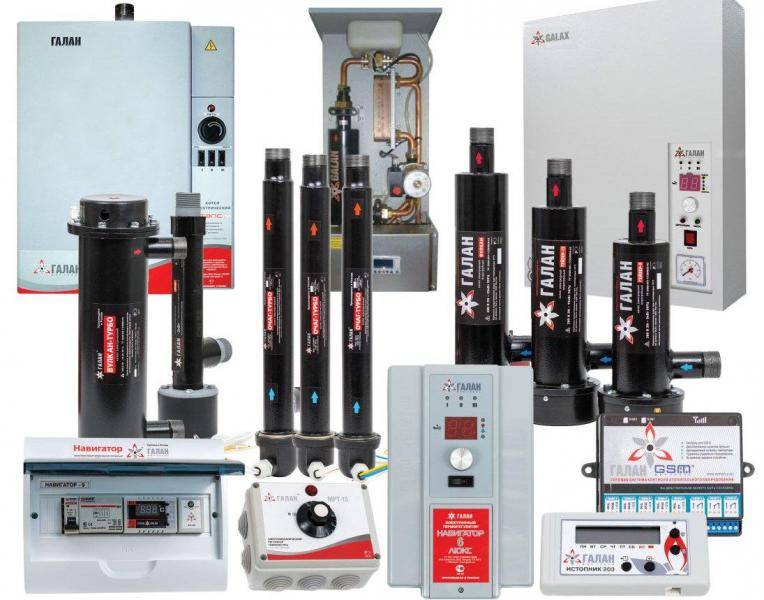

Продукция

Наиболее популярными образцами продукции, которая выпускается на промышленном предприятии, являются:

  • котлы (электрический, электродный, ТЭНовый, водогрейный);
  • электронные приборы для управления климатической системы;
  • температурные цифровые регуляторы;
  • отопительные системы;
  • высококачественный теплоноситель (антифриз).

Типы устройств

Далее речь пойдет о теплообменниках, которыми снабжается отопительная система помещения. Наряду с остальной продукцией предприятия огромным спросом у российских и зарубежных покупателей пользуются котлы для отопления Галан, которые делятся на:

  1. Электродные.
  2. ТЭНовые.

Котлы с трубчатыми электрическими нагревателями

Компания производит ТЭНовые отопительные электрические котлы двух разновидностей. Первая внешне напоминает электродные водонагреватели, различие заключается в габаритах корпуса и его внутренней «начинке». Вместо металлического электрода внутри располагается один или несколько ТЭНов, присоединительные клеммы которых выведены с одной стороны корпуса.

Данная модель водогрейной установки предлагается в нескольких модификациях, перекрывающих диапазон мощностей от 3 до 30 кВт.

Подробные технические характеристики этого модельного ряда представлены в таблице 2.

Таблица 2

Эффективность, с которой будет функционировать электрическое водяное отопление с ТЭНовым агрегатом, производитель декларирует также на уровне 98%, значит, порядок подбора теплогенератора для обогрева дома следует выполнять по вышеприведенному методу.

ТЭНовый электрический котел Галан второй разновидности выпускается в двух версиях: бюджетная «Стэлс» и люксовая «Галакс». Обе представляют собой прямоугольный шкаф, подвешиваемый к стене. В бюджетной версии внутри шкафа находятся только основные элементы: бак с ТЭНами и автоматизированный блок управления. Люксовая комплектация предусматривает дополнительное оборудование:

  • циркуляционный насос;
  • автоматика контроля расхода теплоносителя;
  • предохранительный клапан;
  • автоматический воздухосбрасыватель;
  •  манометр.

В бюджетной версии «Стэлс» автоматика управляет работой нагревательных элементов, поддерживая температуру теплоносителя, а также защищает весь агрегат от перегрева в том случае, если циркуляция воды в системе по какой-то причине прекратилась. ТЭНовый электрический котел для отопления «Галакс» по своей комплектации близок к импортным аналогам, поскольку имеет дополнительную степень безопасности и снабжен собственным циркуляционным насосом.

Отопительная установка Galax

Подробные технические характеристики теплогенераторов версий «Стэлс» и «Галакс» представлены, соответственно, в таблицах 3 и 4.

Таблица 3

Примечание: буква М в наименовании обозначает, что изделие укомплектовано электромеханической автоматикой, а буква Л – электронной.

Таблица 4

Недостатки и преимущества котлов Галан

Главным достоинством электрокотла Галан является его малый внутренний объем. Вода нагревается действительно быстро — при электродной конструкции практически мгновенно, а с ТЭНами — лишь немногим дольше.

Малые габариты привлекательны и тем, что это устройство проще устанавливать, ему не надо выделять отдельного помещения. Конструкция проста, в них нечему ломаться. На фоне котлов других брендов у них самая привлекательная цена. К сожалению, это практически все, что можно сказать хорошего об этом бренде.

Да, действительно, непосредственное участие воды в процессе нагрева — через нее проходит электрический ток — повышает КПД устройства до 98%, что дало основание производителю использовать определение «Отопительные энергосберегающие котлы Галан». Именно это, вкупе с пресловутой ионизацией, о которой пишут многие источники в Сети, является основой агрессивной маркетинговой политики компании. На самом же деле устройство, работающее в режиме близком к короткому замыканию, не может беречь энергию, это противоречит законам физики.

Малый внутренний объем является не только плюсом, но и минусом. Дело в том, что электрокотлы для отопления будут экономичными только в том случае, если есть возможность использовать тепловую инерцию воды или другого теплоносителя.

Для этого сначала доводят температуру до оптимального значения, используя пиковые значения потребляемой мощности, а потом снижают ее до минимума, потребного для поддержания заданного режима работы. Если воды мало и ее естественная циркуляция в объеме теплового генератора невозможна, использовать этот прием не удастся.

Котлы Галан электродного типа в системе отопления

Но изменение количества подаваемой к котлу энергии — другая проблема. Это можно сделать, например, закрыв часть поверхности электрода фторопластовой пластиной — решение, использующееся во многих электрических водонагревателях. Снижается сила тока, уменьшается и количество «наматываемых» киловатт-часов.

Электродные котлы «Галан» регулируются путем рассеивания мощности в блоке регулировки температуры. Фактически количество потребляемого им электричества остается неизменным, подает он в систему теплоноситель температурой в 85 или 60 градусов.

ТЭНовые отопительные котлы «Галан» регулируются так же, а ступенчатая регулировка возможна лишь при самостоятельном вмешательстве в конструкцию. Решением может быть параллельная установка нескольких маломощных котлов, благо, что размеры позволяют это делать без труда. Однако сомнительно, что устройство, постоянно работающее на пике мощности, может быть экономным.

Большие опасения вызывает и то, что по трубам и радиаторам будет течь жидкость, через которую пропускали электрический ток немалой силы. Правила эксплуатации электроустановок прямо запрещают подключать заземляющий контур прибора к водопроводным и канализационным магистралям.

Можно сколько угодно спорить о том, что «здесь не тот случай», но на практике лучше исключить всякую возможность прямого контакта с электричеством. Не зря электрокотел такого типа не рекомендуют подключать к системам «теплый пол» с медными трубами, а также использовать для обогрева теплиц.

Нельзя не похвалить производителя за «предприимчивость»: для этих котлов рекомендуется использовать только фирменный теплоноситель, продаваемый им же. Для него дело оказывается беспроигрышным, а насколько это удобно пользователю электрокотла «Галан» выяснится только после нескольких месяцев эксплуатации. По крайней мере, отбирать воду для технических нужд из стояков отопления точно не получится.

Общее описание и устройство

В качестве теплоносителя в таких котлах отопления выступает подготовленная вода. Прежде всего, она должна иметь определенное процентное соотношение соли, указанное в паспорте оборудования. В целом электродные котлы имеют несложную конструкцию и принцип действия их максимально прост. Общая конструкция и механизм работы электродного аппарата заключается в следующем:

  • Котел выполнен в форме металлической трубы, покрытой слоем полиамида – современным изоляционным материалом.
  • Одна сторона такой трубы заглушена, во вторую вставлены электроды, которые изолируются от корпуса агрегата специальными гайками из полиамида.
  • Напряжение подается через специальные клеммы, при этом ток проходит через теплоноситель – воду.
  • Под воздействием электрического тока ионы начинают двигаться: отрицательные направляются в сторону положительного электрода, а положительные – стремятся к отрицательному элементу.
  • В результате такого движения ионов и происходит быстрый нагрев теплоносителя.
  • Секрет быстрого нагревания жидкости заключается в частой (50 раз в секунду) смене полярности электродов.
  • Благодаря циркуляции теплоносителя электроды постоянно охлаждаются, что обеспечивает им большой срок службы.

Разновидности электродных котлов

В зависимости от вида подключения такое отопительное оборудование разделяется на следующие виды:

  1. Однофазные. Такие аппараты применяются для отопления частных жилых домов. Заводские системы имеют небольшие размеры: длина колеблется в пределах 50–60 см, диаметр обычно составляет 32 см. Номинальная мощность заводского котла от 2 до 6 кВт.
  2. Трехфазные котлы применяются для промышленного использования. Потребляемая мощность котлов составляет 9–50 кВт, что позволяет обогреть площадь до 1500 м?.

Комплектация современных моделей отличается от стендовых аналогов. Сегодня заводские модели оборудуются:

  • Электронными системами управления.
  • Блоком защиты оборудования от скачков напряжения в электросети.
  • Блоками автоматического запуска.
  • Более современные и дорогостоящие электродные котлы снабжаются дистанционным управлением при помощи контроллера.

Производители электродных котлов

Несмотря на относительную новизну и не распространенность таких электрокотлов, на отечественном рынке присутствуют несколько зарубежных фирм, поставляющих такую продукцию:

Среди отечественных производителей лидирует два бренда:

  1. ТМ «Галан» – абсолютный лидер, предлагающий широкий модельный ряд от миниатюрных домашних моделей до агрегатов, способных отопить 1600 м кв. площади.
  2. Второй идет компания «Кетон», предлагающая отопительные системы, использующие несгораемые электроды собственной разработки.

Расчет мощности

При выборе котла нужно учитывать параметры отапливаемого помещения, а также объем теплоносителя в системе. Опытным путем определено, что 1 кВт мощности котла способен поддерживать комфортную температуру в помещении 20 м кв. с системой отопления не более чем 40 литров.

Насколько котлы Галан экономичны

Этот вопрос интересует многих. В некоторых отзывах можно найти подробную информацию о затратах на отопление. Однако о том, сколько оборудование Галан тратит электроэнергии, постоянно ведутся споры. Большинство продавцов утверждает, что подобное отопительное оборудование намного экономичнее, тэновых котлов. Некоторые даже указывают определенную цифру – 30%. Другие же утверждают, если котел 9 кВт, то он и будет потреблять 9 кВт. Конечно, это так. Однако существуют отрицательные отзывы, в которых многие нахваливают старое тэновое оборудование. Зачастую такие сообщения оставляют теоретики, которые никогда не пользовались котлами Галан. Сложно отыскать отрицательного отзыва именно от владельцев таких отопительных систем.

Электродные котлы Галан выигрывают за счет небольшой инерционности системы. Между носителей нет промежутков. Вся полученная энергия сразу же передается теплоносителю

Это очень важно не только во время первого запуска всей системы, но и в дальнейшем для поддержания определенного температурного режима. При этом нагрев теплоносителя осуществляется моментально. Котлу не требуется времени для нагрева тэнов

Котлу не требуется времени для нагрева тэнов.

Точно такая же ситуация и с выключением. Когда подача тока прервана, сразу же прекращается и нагрев. В данном случае также отсутствует инерция. При этом температура держится на определенном уровне и нет перерасхода электроэнергии впустую. Однако для обустройства подобной отопительной системы требуется качественная автоматика. Но стоит она дорого.

Электродные котлы Галан: принцип работы

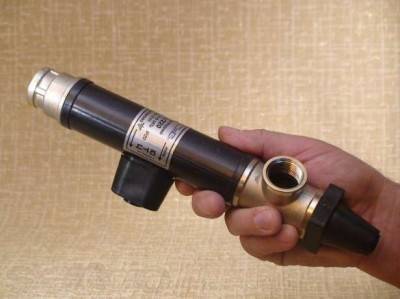

Электродный котел Галан

Наибольший интерес у потребителя вызывают электронные котлы отопления Галан. Несмотря на небольшие размеры, они вырабатывают достаточное количество тепловой энергии для нагрева теплоносителя.

Главной особенностью конструкции является принцип ее работы. Для повышения температуры не используются какие-либо нагревательные элементы – электродные котлы Галан функционируют на принципе ионизации воды. Электроды расщепляют молекулы на положительные и отрицательные. Каждый вид движется к электроду с обратным зарядом. Электронный блок меняет полюса с частотой 50 раз/сек, в результате чего происходит колебания ионов. Этим обуславливается повышение температуры.

Такой принцип работы позволил минимизировать размеры оборудования. Положительные отзывы о системах отопления Галан связаны именно с этим фактором. Так, самая маломощная модель Очаг 2 при номинальной мощности 2 кВт имеет размеры всего лишь 35 мм в диаметре и длину 275 мм. И это при весе 0,9 кг.

Способы установки котлов Галан

Но не стоит сразу же планировать электрическое отопление частного дома Галан. Эта система характеризуется рядом эксплуатационных особенностей, которые обязательно нужно учесть:

  • Нельзя использовать дистиллированную воду. Для процесса ионизации потребуется содержание в теплоносителе солей. Поэтому производитель рекомендует заливать обычную питьевую (предварительно подсолив, в пропорции 1 столовая ложка на 100 л.), либо фирменную жидкость для отопления;
  • В комплектацию котлов отопления Галан не входят насос и расширительный бак. Для небольших магистралей, протяженностью до 20 м.п. это компенсируется давлением, создаваемым в камере ионизации. В процессе разогрева этот показатель повышается до 2 атм;
  • Обязательно устанавливается блок управления для котлов отопления Галан. Он регулирует мощность устройства в зависимости от установленной мощности. В нем предусмотрена возможность подключения к внешним датчикам температуры, а также система дистанционного (СМС) управления.

Главным преимуществом является выбор схемы установки. В системах отопления с котлом Галан могут присутствовать другие нагревательные устройства – твердотопливные, или работающие на газу. Если же в будущем планируется расширение жилой площади – возможна параллельная установка дополнительных котлов для повышения общей мощности отопления.

Серия котлов Очаг

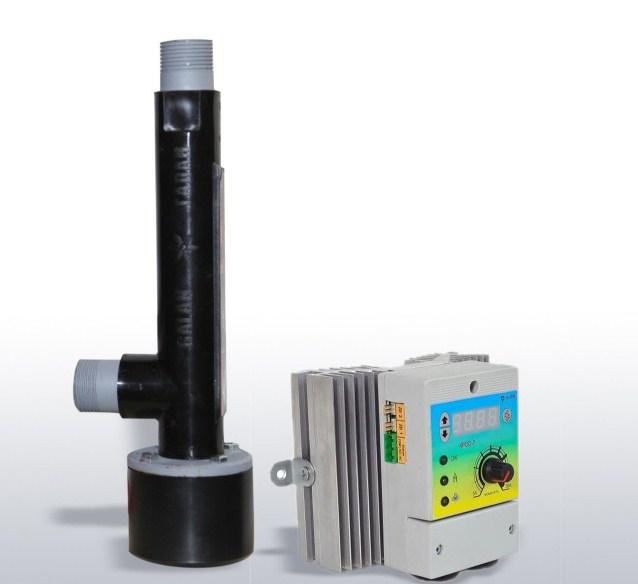

Оптимальная комплектация котла Галан

Модели этой серии являются самыми маломощными и могут быть использованы для организации электрического отопления небольшого частного дома Галан или квартиры. Зачастую их устанавливают без циркуляционных насосов – достаточно давления, создаваемого в камере ионизации.

Номинальная мощность моделей серии Очаг варьируется от 2-х до 6-ти кВт. Следует помнить, что в комплектацию входит только нагревательный блок. Дополнительное оборудование (УЗО, программатор) необходимо покупать.

Для правильной работы электрокотлов Галан в отопления дома нужно ознакомиться с их характеристиками:

  • Объем отапливаемого дома – от 80 до 200 м³;
  • Электропитание – сеть 220 В;
  • Сечение медной жилы токопроводящей линии – 4 мм², за исключением модели Очаг-6. Для нее следует предусмотреть электропроводку с сечением 6 мм²;
  • Объем теплоносителя напрямую зависит от мощности электронных котлов отопления Галан.
Модель котлаРекомендуемый объем теплоносителя, л
Очаг-220-40
Очаг-325-50
Очаг-530-60
Очаг-635-70

Серия котлов Гейзер и Вулкан

Для более мощных систем рекомендуется приобретать котлы серии Гейзер и Вулкан. Конструктивно они ничем не отличаются от Очага, но рассчитаны на нагрев большего объема теплоносителя. Организованное с их помощью электроотопление Галан может обеспечить постоянную мощность от 9 до 50 кВт. Так как стандартная линия электропередач не справится с таким объемом, потребуется подключение 3х фазной 380 В. Для этого необходимо оформить отдельное разрешение. Этот факт обязательно учитывается при выборе отопительной схемы.

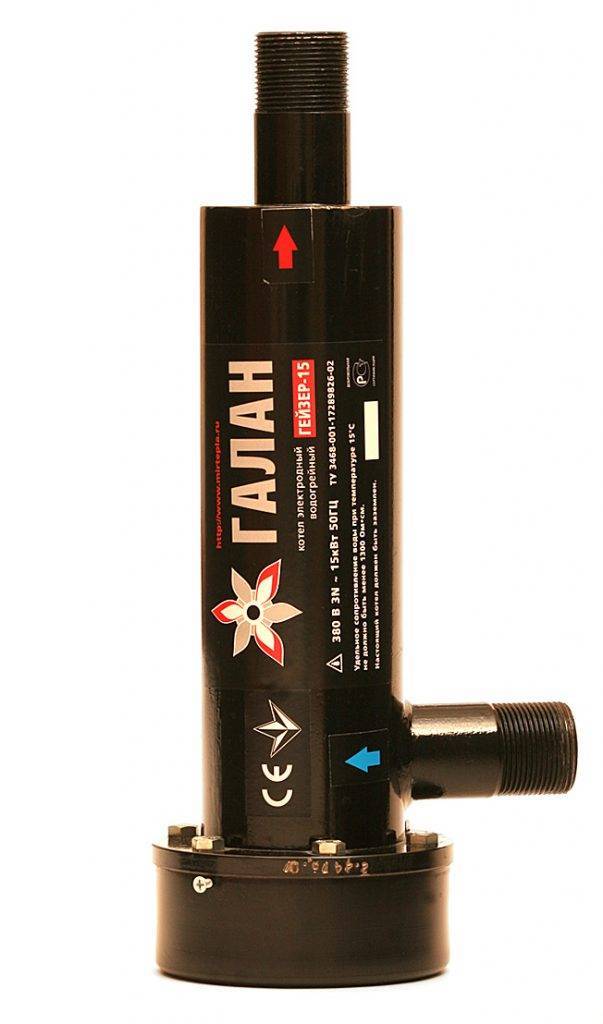

Котлы серии Гейзер

Технические характеристики котлов для систем отопления Галан серии Гейзер и Вулкан:

  • Жилой объем здания – от 340 до 1650 м³;
  • Электропитание – сеть 380 В;
  • Сечение медной жилы токопроводящей линии – от 4 до 6 мм²;
  • Рекомендуемый объем теплоносителя указан в таблице.
Модель котлаРекомендуемый объем теплоносителя, л
Гейзер-950-100
Гейзер-15100-200
Вулкан-25150-300
Вулкан-36200-400
Вулкан-50300-500

Котлы этой серии применяются не только для автономного отопления частных домов, но и для производственных и коммерческих помещений.

Схема отопления дома с электрическим котлом

Практикуют несколько способов организации системы обогрева. Ниже приведены наиболее востребованные:

  1. Радиаторное отопление совмещено с «теплым полом».
  2. Электрический котел подключен параллельно с дровяным и используется как вспомогательный.
  3. Используется термоаккумулятор.

Схема отопления дома.

Работающий в низкотемпературном режиме (+28…+40 °С) «теплый пол» подключают через смесительный узел, который разбавляет горячую воду остывшей обраткой.

Во втором варианте в трубы врезают 3-ходовой и обратный клапаны, перенаправляющие рабочую среду по сигналу термодатчика на электрокотел. Систему делают комбинированной, чтобы при отключении напряжения обеспечивалась естественная циркуляция теплоносителя:

  • подачу начинают вертикальным разгонным коллектором;
  • трубы монтируют с уклоном в 3 мм на 1 п. м.
