Укладка электрического теплого пола под ламинат и плитку

Монтаж термомат

Монтаж Thermo Thermomat

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

• Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
• Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

 Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

 Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

• конвекция — тепло передаётся воздухом от предмета к предмету;
• лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии.  Экономичней расходуется сам материал, так как не размещается под мебелью. Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа. Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах. Возможность установки в помещениях любого типа — частные дома, квартиры или офис.  Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная. Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро. Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом. Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется. Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут. Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода

Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Инфракрасный тёплый пол служит долго, даже при  постоянной эксплуатации, и не требует технического ухода. Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

1. Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
2. Риск возникновения короткого замыкания при проникновении воды.
3. Система зависит от подачи электроэнергии.
4. Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

• отличный внешний вид;
• практичность;
• хорошие показатели теплопроводимости;
• способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Монтаж электрического теплого пола своими руками под ламинат

Нагреваемый электрический пол создает неповторимую комфортную атмосферу в любой комнате вашего дома. Он может использоваться в различных типах помещений, например в ванных комнатах или в детских. Кроме того, нагреваемый электрический пол может накрываться любыми типами финишных покрытий для пола, например, чрезвычайно популярным у нас в стране ламинатом.

Теплый пол своими руками

Теплый пол под ламинат очень подойдет, например, для детской комнаты. Ваш ребенок сможет играть на полу круглый год и вам не придется стелить дополнительные коврики или маты.

Нагреваемый пол под ламинатом, смонтированный в спальной позволит вам начинать свой день с самых приятных ощущений, встречая утро с ощущением ласкового тепла под босыми ногами.

Монтаж нагреваемого пола под ламинат вы вполне можете провести своими собственными руками, без привлечения мастеров-стройтелей. Рассмотрим алгоритм его монтажа.

Необходимые инструменты и материалы:

Собственно сам нагреваемый электрический пол.

Для монтажа нам понадобятся:

Собственно сам нагреваемый электрический пол.

В коробке вы найдете инструкцию по эксплуатацию, рулон нагреваемого электрического пола, электрические соединительные кабели, а также комплект изоляции из битума для защиты контактных зажимов.

Комплект теплого пола

Также вам нужно дополнительно приобрести терморегулятор

Терморегулятор – фото

Теплоотражающая пленка для нагреваемого пола. Ее можно отличить по характерному фольгированному слою.

теплоотражающая пленка для нагреваемого пола – фото

Необходимые инструменты

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

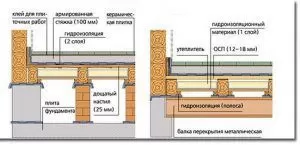

Схема устройства пола по деревянному основанию

Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.

Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
Следует щепетильно отнестись к выбору финишного покрытия пола

Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
При укладке нагревательных элементов следует особое внимание уделить их изоляции.
Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
Избежать перегрузок системы позволит автоматический терморегулятор.

Виды электрического теплого пола

Электрический «теплый пол» подразделяется на три вида:

• кабельный;
• нагревающие маты;
• аморфную металлическую ленту.

Кабельный «теплый пол»

Уже из самого определения ясно, что нагревательным элементом в системе отопления является кабель. Проходя по нему, электроток нагревает спрятанный в оплетку металлический сердечник, точно так, как греется спираль или специальные пластины утюга, электроплитки, ТЭНа и т.д. Нагреваясь, кабель передает тепло стяжке, а та, как русская печка, обогревает через напольное покрытие комнату.

Обогревающие кабеля могут быть разными по строению:

• с одной токопроводящей жилой;
• с двумя (двужильные);
• с саморегулирующимися жилами.

Виды нагревательного кабеля.

Одножильный кабель (на фото обозначен буквой А) имеет всего одну сердцевину, которая и служит нагревательным элементом. Такое строение электропровода имеет два существенных недостатка:

• концы кабеля должны сойтись у термостата, что при сложной геометрии помещения сделать очень сложно;
• электромагнитное излучение, от которого не спасает медная оплетка.

Конструкция двужильного кабеля (позиция Б) состоит из нагревающегося элемента и токопроводящей жилы. Это позволяет минимизировать вредное излучение (замеры показывают, что оно меньше, чем у смартфона) и не заморачиваться по поводу раскладки — в ее конце две жилы просто перемыкаются, создавая замкнутый контур.

Саморегулирующийся кабель (позиция В) — сложная, дорогая, но надежная система электроподогрева пола. У такого кабеля есть способность регулировать температуру нагревания не только по всей длине, но и участками, в отдельно взятой точке пола.

Например, под мебелью кабель греется всего до +18oС, а на открытых участках до +23oС, как установлено на терморегуляторе. Везде температура пола будет одинаковая. Такое свойство кабеля достигается наличием двух проводников, соединенных полимерной матрицей, которая и нагревается.

Нагревательные маты

Нагревательный мат резистивного характера — это такая же кабельная система обогрева, только заключенная в поликарбонатную сетку. Такая конструкция обогревательной системы позволяет не заливать электрокабель цементно-песчаным раствором. С одной стороны плюс: меньше затраты на монтаж, с другой — минус: при отключении электричества помещение быстро выхолаживается. Истина оказалась, как всегда, посередине: заливают стяжку, но меньшей толщины — 3 см.

Комплект нагревательного мата.

Маты могут быть с одной или двумя жилами. У нагревательных матов несколько дополнительных плюсов:

• высокий уровень готовности к монтажу;
• более тонкая стяжка;
• быстрая установка;
• экологичность.

Есть и минусы:

• низкая мощность;
• максимальная площадь обогрева до 15 м2;
• маты не годятся для постоянного отопления. Только в качестве дополнительного источника тепла.

Аморфная металлическая лента

В продаже появился инновационный вид электроподогрева пола: аморфная (без кристаллической решетки) металлическая лента. Новинке всего пара лет, поэтому конкретно говорить о ее преимуществах и недостатках рано. Отметим только то, что пишет производитель:

Аморфная металлическая лента.

• высокий КПД, что сказывается на экономичности;
• долговечность — дается гарантия на 25 лет;
• выход из строя одной или нескольких полос не блокирует работу всей системы — можно обойтись без ремонта;
• устойчивостью к коррозии.

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

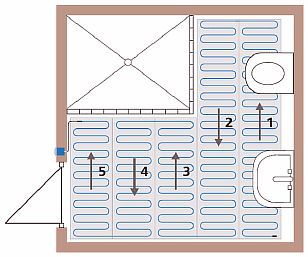

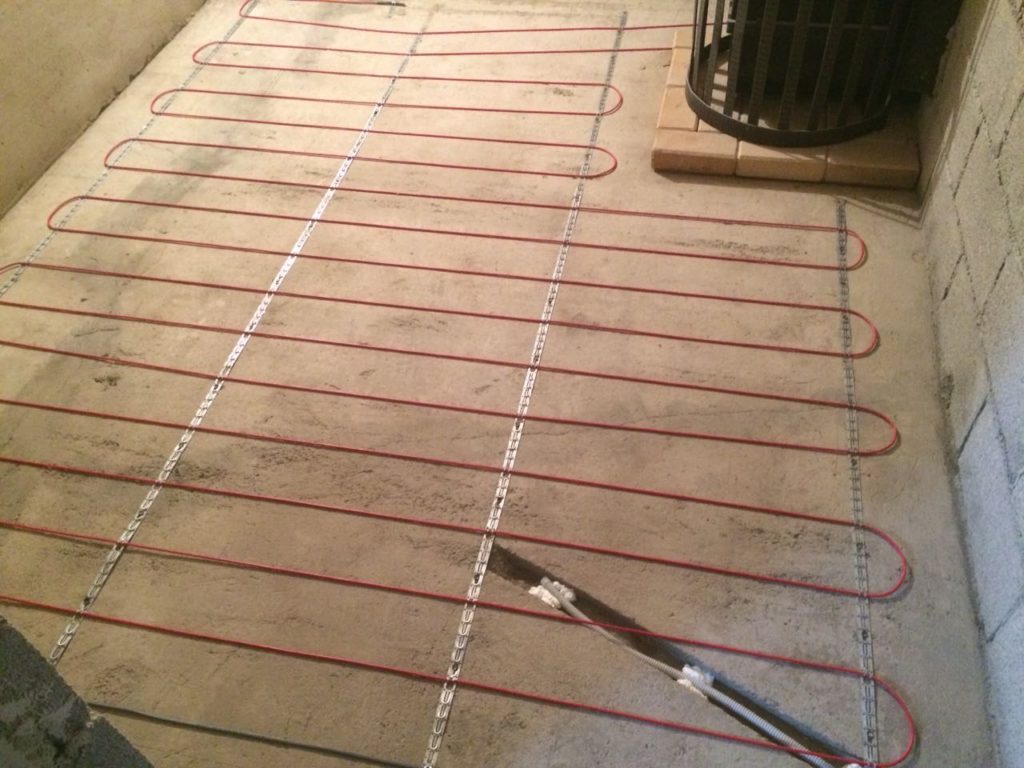

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Электрический теплый пол

Существует несколько способов укладки теплого пола под плитку, причем речь идет об установке не под всей поверхностью напольной поверхности, а лишь под той, по которой собираются передвигаться обитатели квартиры. Это объясняется экономией расходного материала и энергоносителя. Перед укладкой самого электропола нужно привести в порядок поверхность, избавив её от впадин и бугров — она должна быть ровной. Часто для этого используется цементная стяжка.

В качестве самого электропола могут выступать нагревательный кабель, нагревательные мини-маты или карбоновые маты, которые укладываются на подготовленную поверхность, когда она будет не только ровной, но и сухой.

При установке нагревательного электрокабеля для теплого пола рекомендуют использовать один из типов теплоотражающего покрытия, которое укладывается под кабелем. Прекрасным примером является пенопласт, который покрыт пленкой, похожей на фольгу. Теплоизоляция увеличивает эффективность электрического пола (его теплоотдачу) на 30-40%. Кроме того, человек экономит средства на отоплении. Это подтверждает факт, что каждая технология укладки имеет свои преимущества с недостатками.

Какой тип электропола подойдет для оборудования под плитку

По многочисленным отзывам, лучше остановить свой выбор на кабельном электрополу или в виде нагревательных матов, но отказаться от инфракрасного.

Несмотря на то, что именно инфракрасный тип электросистемы считается на сегодняшний день наиболее эффективным и обладает максимальными теплосберегающими свойствами, он теряет часть своих полезных качеств под таким особо твердым покрытием, как кафель или керамогранит.

Кабельный теплый пол

Пленка из полимеров с запаянными в нее нагревательными пластинами плохо соединяется с плиточным клеем. В результате для повышения связки требуется прокладка между пленкой и клеем стекловолоконной мелкоячеистой сетки. В любом случае биметаллический вариант никогда не применяется для укладки под плитку, стелется исключительно углеродный.

Качественного обогрева напольного покрытия, выполненного из плитки, можно добиться более бюджетной электрической системой — кабельной или в виде так называемых матов. При этом укладка кабельных полов менее популярна, ведь монтаж требует заливки и полного высыхания свежей стяжки, к которой и будет пристроена кабельная система.

К тому же с учетом высоты стяжки и высоты самого кабеля полы поднимутся минимум на 6 см. В основном кабельная система обогрева полов используется в новостроях без отделки, где в любом случае требуется выравнивание черновых полов.

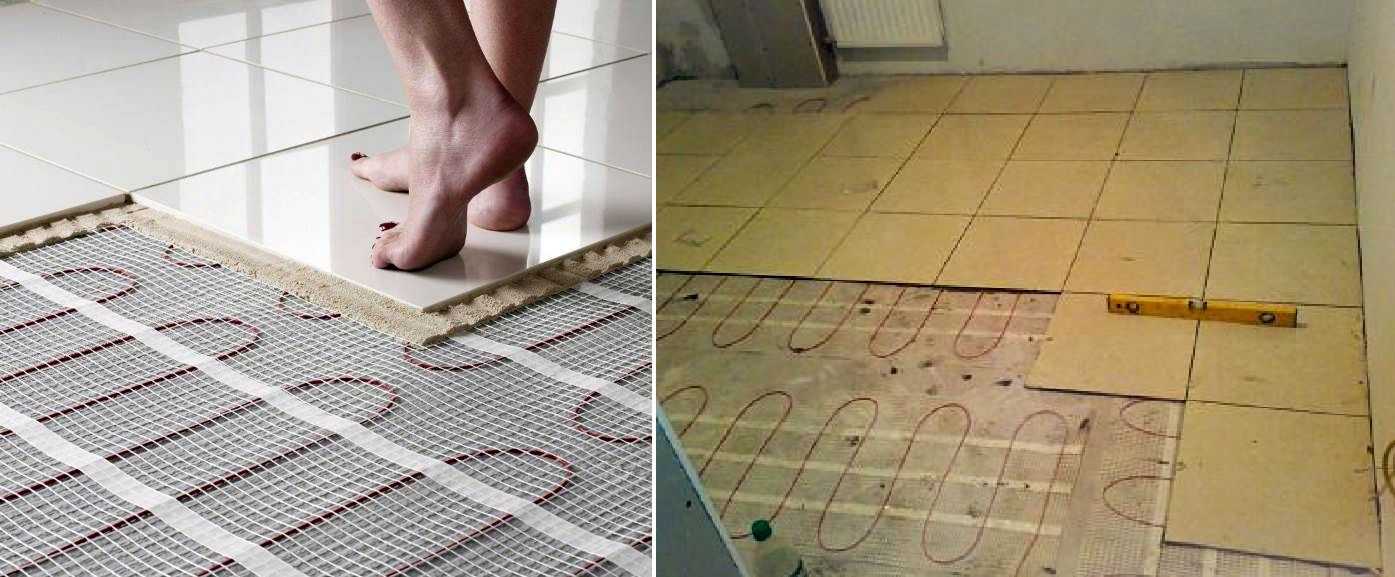

Термомат для монтажа электрического теплого пола

Электрическая система в виде специальных так называемых нагревательных матов — самый популярный вариант, который укладывается под плитку. Их основой служат тонкие кабеля, особым образом заклеенные в тонкую армированную сетку, которые легко монтируются в помещениях, где уже имеется бетонное основание.

Не требуется специально делать стяжку, к тому же малая толщина матов делает их настоящей находкой для комнат с низким потолком.

Особенности монтажа электрического теплого пола под ламинат

Перед монтажом электрического теплого пола необходимо выполнить подготовительные мероприятия. Любые трещины в бетонной поверхности, глухие и сквозные отверстия необходимо заделать. Поверхность должна быть максимально ровной, поэтому если присутствуют перепада, её нужно залить самовыравнивающей смесью.

Теперь можно приступать к укладке электрического теплого пола под ламинат. Систему теплых полов стелят на утеплитель (пенофол, минвата, пеноизол и т. п).

Кабельный

Этапы укладки кабельного теплого пола:

• Нагревательные элементы необходимо соединить при помощи силового кабеля;
• Термоусаживаемая трубка сдвигается с соединением тонким концом;
• Укладывается первая полоса мата;
• Проделывается ряд окошек в теплоотражающей пленке, что обеспечивает связку нагревающей полосы с черновым покрытием пола;
• Устанавливается терморегулятор и производится тест работы на протяжении 15 минут.

Термоматы

Установка теплого пола под плитку и другие напольные покрытия может быть сделана своими руками. Очередность проведения работ:

• Устанавливается основание;
• Монтируются маты теплого пола;
• Заливается цементная стяжка;
• Устанавливаются подложки под покрытие;
• Стелют ламинат.

Следует придерживаться следующих рекомендаций:

• Для одного помещения следует использовать один мат;
• Во время монтажа запрещается резать кабеля и наступать на них во избежание повреждений;
• Термоматы не советуется стелить в местах, где будет находиться мебель и бытовая техника;
• Используйте специальные клеи и выравнивающие смеси, предназначенные для теплого пола.

Из видео можно узнать, как осуществляется установка теплого пола под ламинат своими руками.

Инфракрасный

Монтаж теплого инфракрасного пола под ламинат осуществляется в несколько этапов:

• На черновое покрытие пола устанавливается отражающее покрытие и крепиться с помощью клейкой ленты;
• Стыки следует проклеить скотчем;
• Термопленка разрезается на необходимые отрезки и устанавливается шинами вниз;
• Кабеля и шины параллельно соединяются с помощью клипс;
• Температурный датчик устанавливается под пленкой;
• Перед монтажом ламината нагревающие элементы накрывают слоем пароизоляции.

Если пол нужно залить стяжкой, в качестве армирования используют специальную сетку из пластика.

Выкладка обогревательных инфракрасных полов

Инфракрасный теплый пол под кафель своими руками нельзя выкладывать под мебель без ножек. Над полом необходимо оставить зазор в 30 мм для обеспечения вентиляции.

Инфракрасный пол своими руками

С целью направления тепловой энергии вверх и минимизации электрического расхода необходимо уложить теплоотражающую изоляцию под нагревательный элемент. Для этого можно воспользоваться материалами, которые покрыты полипропиленовой либо лавсановой металлизированной пленкой. Категорически нельзя делать изоляцию из алюминиевой фольги, поскольку она через определенный период разъедается.

Затем нужно выполнить следующие действия:

• выбрать заблаговременно область монтажа терморегулятора и подвести к ней проводку;
• назначить зоны, где будет выложен теплый пол;
• провести подготовку ровного и чистого основания;
• выложить теплоотражающий слой, лучше всего сделать это на всем пространстве комнаты, чтобы поверхность была ровной;
• закрепить слой посредством скотча и произвести проклейку стыков.

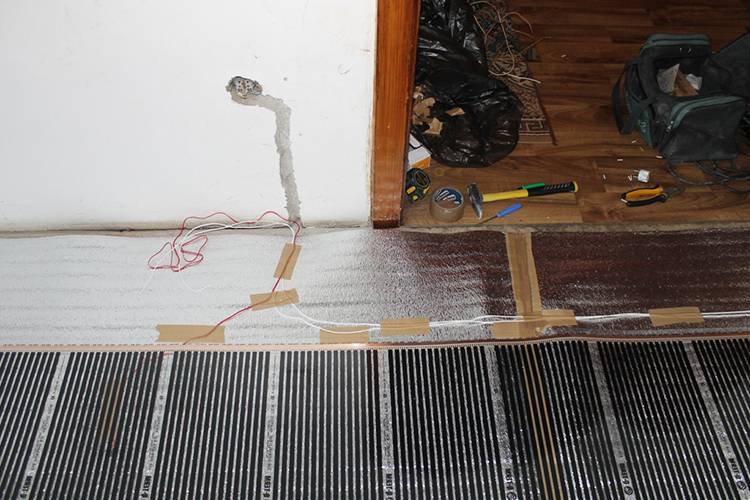

Далее наступает черед монтажа инфракрасного пола. Для этого нужно развернуть на полу сверток пленки. Его можно разрезать под необходимые размеры по особым линиям либо промеж черных полос из кремния. Контакты из меди должны располагаться книзу. Затем зажимом закрепляется на полосу из меди. Первая его сторона обязана быть сверху медной полосы, а вторая — внутри.

Разрезная линия заклеивается изоляцией из битума. Когда разрез сделан не по особой линии, то изоляция должна проводиться полностью. Термопленка фиксируется посредством скотча, чтобы она не сдвигалась.

Монтаж инфракрасного пола

После того, как укладывается теплый пол под плитку, начинается этап его подключения. Терморегулятор устанавливается на стену. Рекомендуется делать это в общедоступной зоне непосредственно вблизи с выключателем либо розеткой (это проще для монтажа). Далее проводки от нагревающего элемента прокладываются к регулятору в соответствии со схемой подсоединения. Провода нужно располагать вдоль стенки, оптимально под плинтусом, в коробке из пластика либо штробе.

Под провода вырезается канавка в изолированности теплоотражающего типа, это позволит обеспечить отсутствии неровностей. Для того чтобы подсоединить провод к зажиму на нагревающем мате, следует отрезать изолирование на краешке. Вмонтировать его следует в контактный зажим посредством пассатижей. Нужно обязательно убедиться в хорошей фиксации. В том месте, где подсоединяется провод, наклеивается квадрат из битумной изоляции. Нужен обязательно запас понизу и поверху.

Другие края проводков подсоединяются к регулятору, схематичность зависит от определенной модели и написана в руководстве. Температурный выносной датчик устанавливается и подсоединяется к регулятору. Головка ставится внизу черной полосы из кремния при помощи изоляции из битума. В зоне установки следует сделать вырез в изолировании отражающего типа для избегания формирования бугра.

Когда нет опыта в электромонтаже, то подсоединение терморегулятора к электрической сети следует доверить специалисту. Стоит отметить, что инфракрасный обогревающий пол больше 2 кВт лучше всего подсоединять через индивидуальный автомат.

После того как подсоединение сделано, проверяются все нагревательные полосы на работоспособность при температуре не больше 30С. Затем выкладывается гидроизоляция из полиэтилена, чтобы обеспечить дополнительную защиту. После этого делается укладка плитки на теплый пол.

Подготовка места для терморегулятора

Данный этап предполагает штробление стен для скрытой прокладки проводов. Поэтому его рекомендуется выполнять в самом начале, когда грязь и пыль не так страшны. Если предполагается использовать встроенный терморегулятор (бывают еще накладные), то придется дополнительно выбивать в стене «гнездо» под него.

Установка терморегулятора — подготовка места

Размещать данное устройство необходимо на высоте 15 см от пола. Если пол устраивается в ванной или ином помещении с повышенной влажностью, терморегулятор лучше разместить снаружи.

Настоятельно рекомендуется не применять ИК-пленки во влажных помещениях: в силу особенностей их конструкции УЗО при поражении электротоком срабатывает далеко не всегда.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
