Самодельная телевизионная антенна: для DVB и аналогового сигнала – теория, типы, изготовление

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.


Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер каналаЧастота каналаДлинна вибратора — от одного до другого конца трубок, смДлинна кабелей для согласующего устройства, L1/L2 см
150 МГц271-276 см286 см / 95 см
259,25 МГц229-234 см242 см / 80 см
377,25 МГц177-179 см187 см / 62 см
485,25 МГц162-163 см170 см / 57 см
593,25 МГц147-150 см166 см / 52 см
6175,25 МГц85 см84 см / 28 см
7183,25 МГц80 см80 см / 27 см
8191,25 МГц77 см77 см / 26 см
9199,25 МГц75 см74 см / 25 см
10207,25 МГц71 см71 см / 24 см
11215,25 МГц69 см68 см / 23 см
12223,25 МГц66 см66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

  1. Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
  2. Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
  3. Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
  4. Несколько хомутов или металлических полос для закрепления труб на держателе.
  5. Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

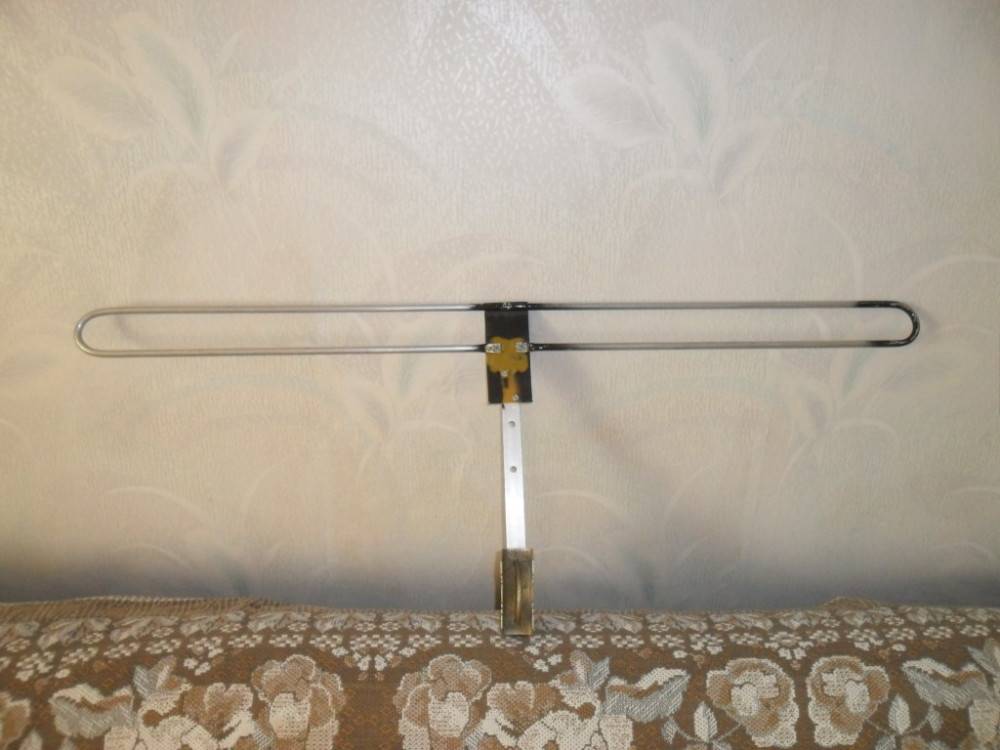

    Простая антенна для дачи: своими руками изготовить может даже школьник

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

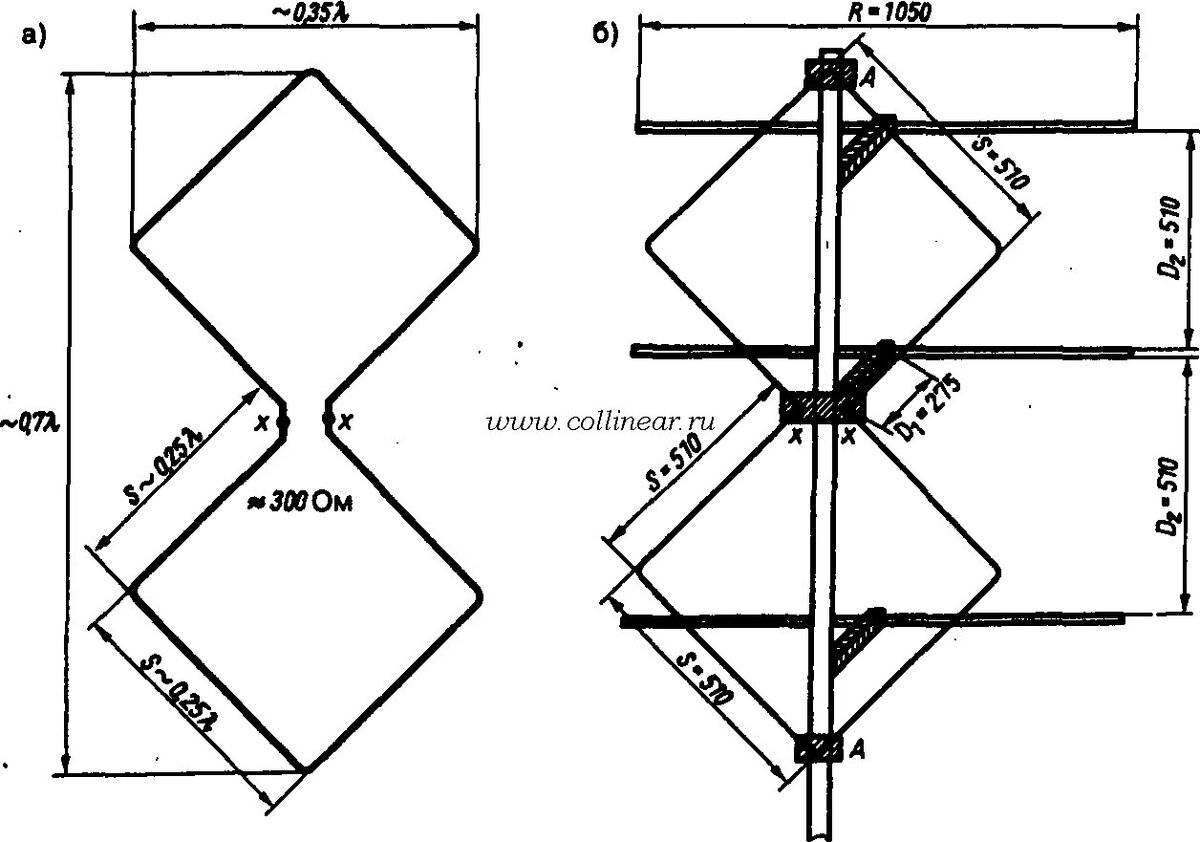

Антенна Харченко для цифрового ТВ своими руками. Антенна Харченко для цифрового ТВ

В 60-х годах прошлого века Харченко сконструировал антенну, которая образовывала двойной квадрат из проволоки. Квадраты соединяются открытыми углами. Там же подключаются к телевизионному кабелю. В свою очередь, на обратной стороне конструкции устанавливается сетка из материала, который может проводить ток.

Бабочка — одно из названий антенны

У обычных людей эта конструкция имеет другие названия. Его часто называют:

  • Зигзагообразная антенна Харченко;
  • Восемь;
  • Бабочка;
  • Биквадрильная телевизионная антенна.

В настоящее время антенна Харченко успешно используется не только для аналогового, но и для цифрового телевидения. Это связано с активным переходом телевидения на новый формат — цифровой. Он выполняется на частотах DMV, рассчитанных на каналах 21-69 методом мультиплексирования. Поэтому дизайн должен быть подходящим.

Так как не все телевизоры оснащены встроенной антенной, умные хозяева делают самодельные антенны Харченко для цифрового ТВ, их еще называют самодельными антеннами. Такие устройства работают не хуже, чем купленные на рынке.

В этом

Действительно, у такого устройства есть достоинства, которые сложно опровергнуть:

  • для сборки такой конструкции требуется минимум деталей и навыков;
  • можно даже подобрать ученика средней школы;
  • установка занимает около получаса;
  • остаток средств;
  • безаварийная работа устройства.

Кроме того, будет подробно описана установка в домашних условиях.

Важно! Если вы до сих пор не знаете, как выглядит это устройство, рекомендуется заранее просмотреть чертеж ТВ-антенны Харченко в интернете, просто открыв картинки. Монтаж любого устройства можно разделить на этапы. Они являются основными составляющими работы, поэтому вы можете точно понять, какая часть плана уже выполнена

Они являются основными составляющими работы, поэтому вы можете точно понять, какая часть плана уже выполнена

Монтаж любого устройства можно разделить на этапы. Они являются основными составляющими работы, поэтому вы можете точно понять, какая часть плана уже выполнена.

Поэтому сборка антенны этого типа делится на следующие этапы:

  • подготовительные работы;
  • сборка;
  • процесс.

Что понадобится для сборки цифровой антенны

Как самому сделать антенну для цифрового ТВ? Главным условием для самостоятельной сборки цифровой антенны является использование провода или трубки (медного или алюминиевого) диаметром 3 мм (площадь сечения чуть меньше 6 мм2). Найти такой материал не всегда удается даже в специализированных хозяйственных и электро-магазинах. Поэтому мы выбрали из огромного разнообразия типов самодельных антенн самый оптимальный и наименее затратный — с использованием в качестве основного материала — сам антенный провод.

Выбирая такой кабель в магазине необходимо исходить из параметров, что он должен обладать волновым сопротивлением в 75 Ом, а его сечение (включая оболочку) составлять не менее 6 мм. Очень желательно, чтобы центральная жила и экранирующая оплетка были медными. В продаже бывают антенные кабели с стальным центральным проводом, покрытым медью. Это бюджетный вариант и он не очень желателен для использования.

Для самой антенны потребуется отрезок кабеля около 2 м в совокупности, а для подключения к вашему ТВ вам необходимо самим определить необходимое расстояние.

Конструкция и расчет

Чтобы изготовить антенну своими руками можно использовать любые подручные материалы, тем более что конструктивных решений для ее реализации существует превеликое множество. Однако следует оговориться, что цифровое телевидение не только передает изображение в высоком качестве, но и требует высокой точности настройки на него. Если антенна будет выполнена с погрешностями или сигнал для нее окажется слишком слабым, вы увидите лишь пустой экран. При этом совершенно невозможно определить — то ли погрешности в геометрических параметрах слишком велики, то ли трансляция не достает до приемника.

Поэтому конкретную антенну необходимо рассчитать для той вышки, с которой вы планируете принимать цифровой сигнал.

На практике для этого необходимо:

  • найти в интернете ближайшие мультиплексоры в регионе или городе;
  • определить его ориентацию по отношению к жилью — ваша антенна для цифрового ТВ должна будет направляться в сторону мультиплексора;
  • узнать частоту вещания от источника, как правило, для DVB-T2 она находиться в пределах от 314 до 898 МГц.

Чтобы посчитать длину волны, которую нужно принять от цифрового ТВ, вам необходимо воспользоваться формулой:

λ = 300 / f

где λ — длина волны,  f — частота трансляции.

Теперь на примере рассмотрим вариант, когда у вас поблизости имеются две вышки с частотой трансляции 500 и 750МГц.

Длина волны для каждой из них вычисляется по-отдельности:

  • λ = 300/500 = 0,6 м;
  • λ = 300/750 = 0,4 м.

Исходя из этого, выберем модель антенны Харченко или биквадрат и кольцевую из коаксиального кабеля, как наиболее простые. Если в первом случае для цифрового ТВ с длиной волны 60 см сделать антенну Харченко, то одна его сторона будет равна четверти от λ, то есть в нашем случае 60/4 = 15 см. Для второго источника изготовим кольцевую антенну, активный приемник которой будет составлять 40 см.

Инструменты и материалы

Чтобы сделать антенну Харченко вам понадобится:

  • Медная или алюминиевая проволока, можно использовать полую трубку, главное, чтобы она держала форму и не деформировалась под собственным весом.
  • Телевизионный кабель для передачи видеосигнала.
  • Линейка для измерений, карандаш или маркер для нанесения отметок.
  • Пассатижи или тиски с молотком для придания проволоке нужной формы.
  • Отражатель из фольги или металлической сетки.
  • Паяльник с припоем и канифолью.

Для кольцевой антенны вам понадобится:

  • Кусок коаксиального кабеля.
  • Канцелярский нож, потребуется достаточно острый, чтобы вы могли точно работать по кабелю.
  • Картонное или фанерное основание для фиксации антенны, изолента или другой клейкий материал.

После приготовления одного из вышеперечисленных комплектов для цифрового ТВ, можно приступать к изготовлению антенны.

Самодельный вариант

Из подручных материалов вполне получается комнатная антенна — ДМВ-антенна т2. Например, из двух компьютерных дискет, если вынуть из конверта собственно магнитные поверхности дисков, легко получится антенна чебурашка — этакое глазастое создание, если иметь чуточку воображения.

Антенна-чебурашка (чертеж) Антенна-чебурашка

Возможен и наружный вариант чебурашки, тогда стоит подумать о более прочном креплении всех деталей и кабеля.

Антенна наружного исполнения

Антенна наружного исполнения

Нужна, кроме дискет, еще палка-стойка, кусок кабеля и несколько гвоздиков или шурупов.

  • Изготовление проектора при помощи мобильного телефона
  • Что такое катушка или трансформатор Николы Теслы?
  • Как сделать импульсный блок питания?

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

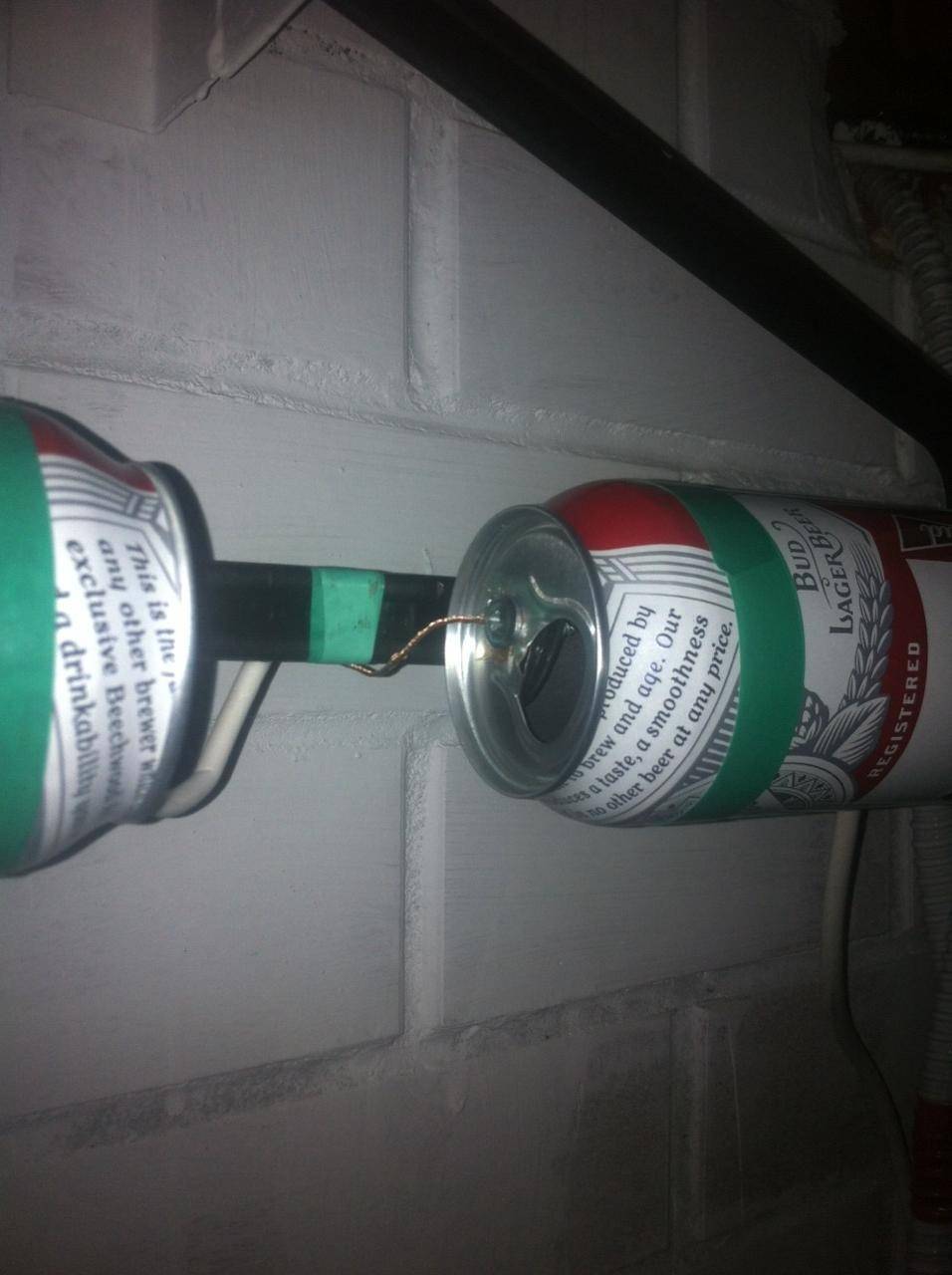

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

  • телевизионный кабель, как и в предыдущей инструкции, – он будет служить основой для антенны;
  • вешалка – она поможет усилить сигнал;
  • пара жестяных банок;
  • паяльник – он будет необходим для сбора всей конструкции;
  • изолента (или скотч), а также два самореза – понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

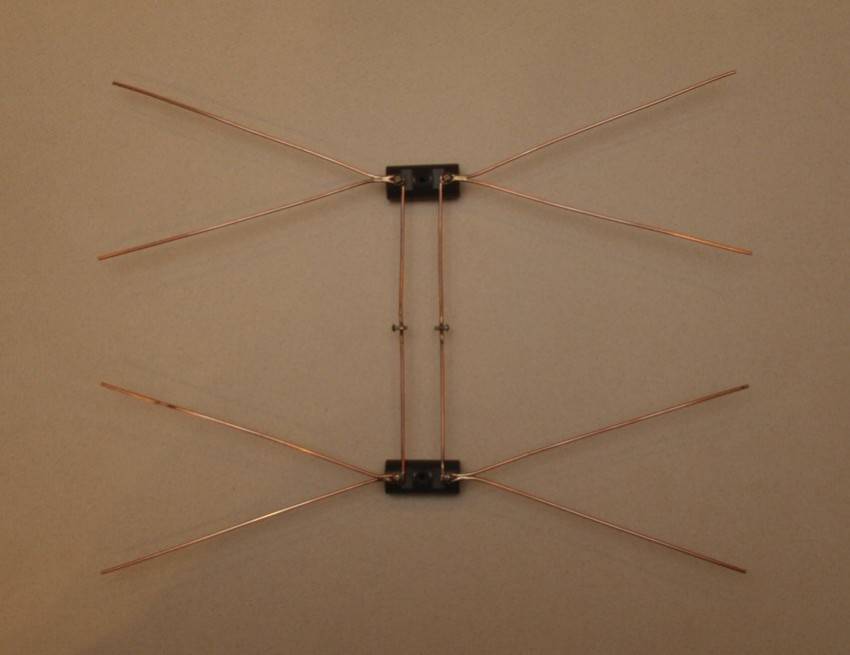

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

  1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
  2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

    Промежуток между частями антенны должен составлять два сантиметра

  3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
  4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.

    Позади антенны вы можете установить отражатель

  5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

  • антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

    Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

  • антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

    Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

  • антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

    Антенна из колец может поймать и усилить направленный сигнал

Как сделать антенну-петлю из кабеля

Создать антенну из обычного кабеля очень легко, для этого не нужен паяльник или отвертка. Конечно, она будет довольно примитивная, но для цифрового ТВ, при поломке штатного оборудования, вполне подойдет. Для сборки нужно 5-10 минут, под активную зону подойдет любой кабель. В народе изделие называют «петлей». Процесс сборки таков:

  1. Кабель отключается от сломанного оборудования.
  2. С одного конца удаляется слой изоляции.
  3. Нужно отмерить порядка 40 см и на отрезке снять изоляцию на 2 см.
  4. Обе очищенные части соединяются параллельно одна с другой, фиксируются проволокой.
  5. Получается кабельный круг около 15 см в диаметре, он и выступает в роли приемника.
  6. В центре с другой стороны от места фиксации необходимо отмерить 4 см и убрать слой изоляции.

Устройство характеризуется наличием шумов из-за открытой части кабеля. В результате не следует пользоваться антенной постоянно. Телевизионные каналы будут с помехами, но картинка неплохого качества. Детальное руководство представлено на видео

Плюсы и минусы

Очень простое изготовление.

Подходит только для комнатных условий.

Нет смысла подключать усилитель сигнала.

Как можно сделать самостоятельно антенну для цифрового ТВ

Любой ТВ-сигнал передается в пространстве от трансляторов телевышки к приемнику телевизора электромагнитной волной в форме синусоиды, которая имеет большую частоту. Когда волна проходит через поверхность антенных лучей, в ней устанавливается напряжение V. Каждая синусоидальная полуволна создает разность потенциалов с определенным знаком.

Под воздействием установленного напряжения, которое приложено к замкнутому антенному контуру входного сигнала с сопротивлением R, в сигнале протекает электроток. Схема телевизора осуществляет его усиление и обработку, в результате чего на экран выводится картинка, а в динамики – аудио.

Конструкция приемника должна соответствовать следующим требованиям:

  1. Сделана аккуратно, с высокой степенью точностью, которая исключает потери сигнальной электромощности.
  2. Направленность строго по оси электромагнитной волны, которая идет от передатчика.
  3. Ориентация по типу поляризации.
  4. Защита от внешних помех такой же частоты. Помехи могут поступать от генераторов, радиовышек, электрических двигателей, иного аналогичного оборудования.

Отличие цифровых антенн телевещания от аналоговых

Цифровое вещание имеет ряд преимуществ перед более старыми типами передачи телевизионного сигнала:

  • устойчивость к помехам. Так как передаваемый сигнал зашифрован в виде цифровой последовательности кодов, он не искажается при передаче. Это позволяет получать изображение без помех или потерь данных;
  • более продвинутый приёмник. Приёмник цифрового телевидения, в отличие от аналогового или кабельного, принимает информацию и обрабатывает её. По факту он является миниатюрным компьютером, предназначенным для одной-единственной задачи;
  • высокое качество изображения. Картинка цифрового телевидения отличается от аналогового в лучшую сторону. Она ярче, чётче и плавнее;
  • доступность. Вышки и ретрансляторы цифрового телевидения сейчас расположены поблизости от большинства городов России. Это позволяет иметь стабильный сигнал вне зависимости от расположения.

Будет интересно Как проверить блок питания компьютера

При этом процедура подключения к цифровому телевидению довольно проста. Вам понадобится приобрести оборудование и настроить его.


Схема цифрового телевидения.

Использование универсальной антенны для приёма цифрового вещания

Для доступа к цифровому телевидению обычно докупают специальную ТВ-приставку и подключают пакет цифровых каналов. В таком случае установку оборудования предоставляет конкретный телевизионный провайдер. Другой путь — использование универсальной антенны и ТВ-тюнера. Тогда вы сможете подключиться к основному цифровому телевидению самостоятельно. Для этого понадобится сделать следующее:

  1. Приобрести обычную универсальную антенну, которая способна принимать сигнал в диапазоне дециметровых волн. Если вы живёте в квартире многоэтажного дома, то такая антенна на крыше наверняка найдётся, останется лишь выполнить подключение тюнера к ней.
  2. Установить антенну на крыше. Она должна быть направлена в сторону вышки связи или в противоположном направлении, если сигнал не способен пройти напрямую к антенне и будет отражаться от здания напротив.От правильного размещения антенны зависит стабильность сигнала и качество изображения.
  3. Поворачивать антенну, пока изображение не станет чётким, если оно всё ещё рябит, а определить угол отражения сигнала не представляется возможным. Если вокруг вашего дома много высоких зданий, найти оптимальный вариант будет трудно.

Кроме установки антенны, необходимо правильно выбрать ТВ-тюнер. Стоит определиться с дополнительной функциональностью, которую вы ожидаете от устройства

Обратите внимание на следующие опции:

  • запись ТВ-программ на накопитель. Многие тюнеры способны записывать эфир на флешку или карту памяти. Это удобная возможность, которая позволит не пропускать любимые передачи;
  • поддержка HD-качества изображения. Без этой опции вы не раскроете всей прелести цифрового телевидения. Если вы хотите смотреть HD-каналы, то необходим подходящий телевизор и, возможно, платный пакет каналов;
  • базовое цифровое ТВ доступно бесплатно для всех, но имеется немало платных каналов, которые разделены на категории. Вам заранее стоит убедиться, что тюнер будет поддерживать подключение платных каналов через специальные карты.

Изготовление дециметровой антенны

Существует несколько видов дециметровых антенн, которые различаются в сборке.


Изготовление дециметровой антенны.

Кольцевидная

Представляет собой самую простую конструкцию антенны диапазона ДМВ. Для изготовления потребуется коаксиальный кабель необходимой длины и подходящий отрезок многослойной фанеры. Последовательность изготовления изделия:

  1. Отрезать два фрагмента кабеля с длиной 530 и 175 мм. Длинный отрезок пойдет на изготовление кольца будущей антенны, а короткий — для петли.
  2. Оголить концы проводов на 20-25 мм и вывести в разные стороны центральную жилу и экран.
  3. Оформить кольцо и припаять к нему петлю и основной коаксиальный провод, идущий к приемнику. При спайке соединяются вместе жилы экранов и отдельно — центральные.
  4. Закрепить конструкцию на листе фанеры и найти направление максимально устойчивого приема.

Схема кольцевой антенны: 1 — кольцо, 2 — дополнительная петля, 3 — основной кабель/


Кольцевидная антенна для цифрового ТВ.

В виде рамки

Другим вариантом является рамочная конструкция, называемая антенной Харченко, изготовленная из толстой медной проволоки с диаметром 30-4 мм. Сборка антенны выглядит следующим образом:

  1. Отрезать проволоку длиной 112 см.
  2. Зачистить и облудить концы проволоки, которые будут загнуты в петли.
  3. Согнуть ее в виде двух прямоугольников в следующей последовательности — петля фиксации 10 мм, затем ребро длиной 130 мм, затем два ребра по 140 мм, два — по 130, два — по 140, последнее ребро имеет длину 130 мм и заканчивается петлей, на которую уходят последние 10 мм проволоки.
  4. Соединить петли на концах и пропаять место стыка.
  5. Развести этот угол от противоположного на 20 мм (показано на фото ниже). Облудить провод, расположенный напротив стыка петель.
  6. Зачистить коаксиальный кабель на 20 мм для экрана и на 10 мм — для центральной жилы.
  7. Припаять выводы к облуженным углам на рамке.
  8. Сделать центральный корпус из пластиковой крышки подходящего размера.
  9. Уложить в корпус квадраты рамки с кабелем и залить термоклеем. После застывания клея установить антенну в месте наилучшего приема сигнала.

Будет интересно Как проверить блок питания компьютера

Для расчета параметров антенны Харченко существуют специализированные онлайн-калькуляторы, которые вычисляют все данные изделия.


Антенна в виде рамки.

Петлевая антенна из трубы

Петлевые антенны из трубки различного диаметра отлично подходят для уличной установки и обеспечивают прием на расстояниях до 40 км от ретранслятора (без усилителя сигнала). Процедура изготовления:

  1. Изогнуть симметричную незамкнутую петлю (вибратор) из трубки с диаметром до 12-18 мм. Длину трубки подбирают в зависимости от частоты вещания. Радиусы закруглений не влияют на работу антенны. Концы вибратора должны находиться на расстоянии 65-70 мм друг от друга.
  2. Зачеканить один конец трубки.
  3. Наполнить полость песком.
  4. Зачеканить вторую сторону.
  5. Установить вибратор на шесте в направлении наиболее устойчивого приема.
  6. На концах вибратора устанавливается согласующая петля. К точкам соединения петли и вибратора подключается основной кабель, идущий к приемному устройству.

Данные для подбора длин элементов.


Петлевая антенна из трубы.

Восьмеркой

Для уличной установки можно изготовить трубчатую конструкцию, которая аналогична рамочной антенне. Принципы расчета и сборки остаются неизменными.

Петля из антенного кабеля

Простейшей из самодельных телеантенн является петлевая. Для ее изготовления не нужно ничего, кроме самого кабеля (желательно с медным сердечником), ножа, плоскогубцев и F-штекера, который нужен, чтобы подключиться к телевизору.

Если же вкратце, то она делается так:

  1. Возьмите отрезок коаксиального кабеля (лучше всего имеющего медный центральный провод) длиной около полутора метров.
  2. На одном его конце снимается изоляция с центральной жилы и экрана.
  3. Через 22 см обнажается центральная жила.
  4. Еще через 22 см снимается изоляция с экрана.
  5. В последнем разрезе центральная жила и обнаженная оплетка обматываются вокруг экранирующей оболочки так, чтобы сформировалось кольцо.
  6. На другой конец кабеля надевается штекер.

Преимущества:

Простота изготовления. Зная, где надрезать и что замыкать, изготовить ее можно за 5 минут.

Недостатки:

Годится в качестве комнатной в условиях мощного сигнала, но не более. Подключать усилитель к ней бессмысленно, хотя некоторые и пытаются (в частности, производители фабричных кольцевых рамочных телеантенн, построенных на этом же принципе).

Петлю можно усовершенствовать, использовав вместо кольца спираль из кабеля заранее рассчитанного радиуса, улучшив качество сборки (заодно и уменьшив потери), рассчитав согласование. Однако единственным преимуществом этого типа является то, что оно самое примитивное. Проще только ловить на зачищенный коаксиальный кабель или кусок проволоки, вставленный в центральное гнездо антенного штекера на телевизоре.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
