Планирование системы отопления двухэтажного частного дома

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

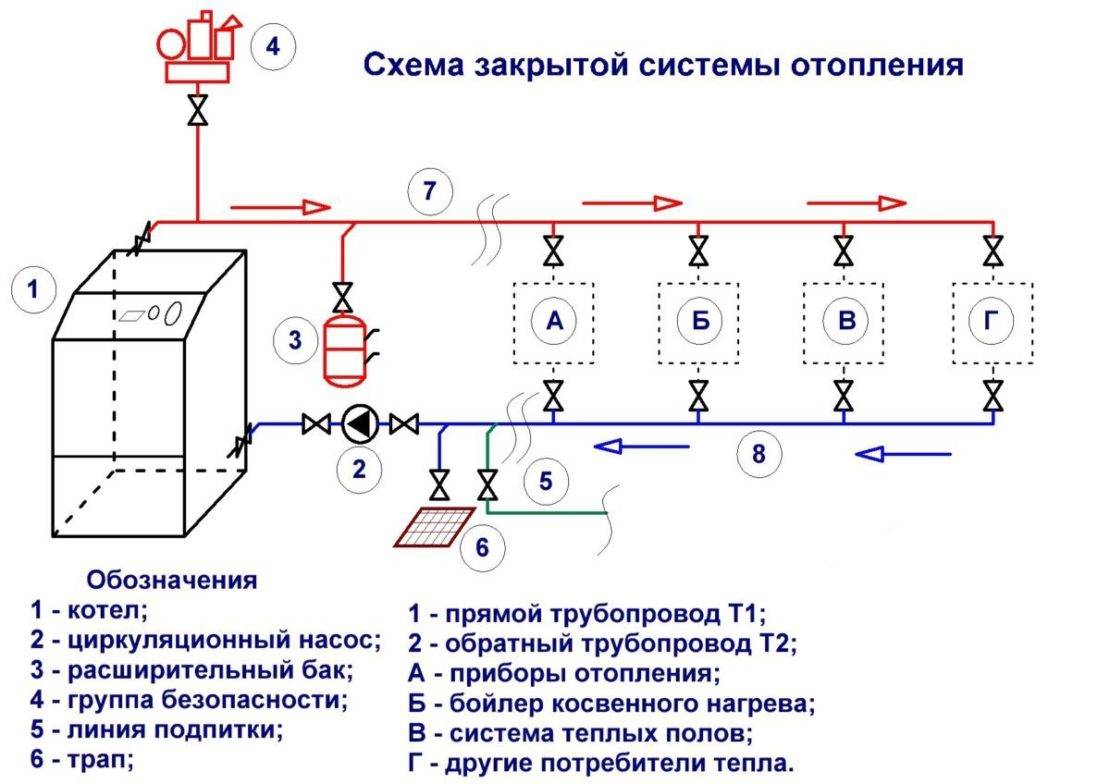

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Теплые полы

В соотвествии с техническим заданием проектом отопления предусмотрено устройство водяных теплых полов в отдельных помещениях жилого дома. Расчетная температура поверхности полов принята на уровне +27 градусов. Способ укладки и крепления греющих контуров принят для наливных бетонных полов.

В местах пересечения температурных швов предусмотрена укладка греющих труб в защитных пластиковых гофрированных гильзах.

В проект отопления входят чертежи системы теплых полов для каждого этажа.

Проект системы теплых полов на плане 1 этажа дома (иллюстрацию можно увеличить)

Проект системы теплых полов на плане 2 этажа дома (иллюстрацию можно увеличить)

Схема прокладки инженерных магистралей в полу (иллюстрацию можно увеличить)

В этом разделе мы не ставили целью опубликовать весь пакет документов, входящих в проект отопления. Нужно заметить, что некоторые проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.

Если вы заинтересованы в разработке проекта отопления или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 740-22-49.

Схема отопления Ленинградка – утопия или реальность?

Несколько десятилетий назад для устройства водяного контура применялась только однотрубная разводка или так называемая схема отопления Ленинградка. Такой способ разводки предполагал естественную циркуляцию теплоносителя. Сейчас преимущественно монтируется рассчитанная на применение полимерных труб небольшого диаметра двухтрубная система отопления. Ленинградка отходит в прошлое, хотя некоторые специалисты считают такую разводку не менее рациональной, чем двухтрубная. В чем особенности каждой из этих схем подачи теплоносителя к батареям?

Сопоставим: двухтрубная система отопления / Ленинградка, в чем же отличия?

Разница между двумя типами разводки — в способе подведения/ отведения горячей жидкости. В однотрубном контуре схемы Ленингадка радиаторы подключены к горячему трубопроводу последовательно: теплоноситель выходит из батареи (после циркуляции в обогревателе и произошедшего теплообмена вода/ воздух) по той же трубе, что и подается. Это приводит к постепенному снижению температуры жидкости по мере прохождения контура.

В двухтрубной системе теплоноситель подается к батареям по одной трубе, а отводится – по второй. Смешения горячей жидкости с той, которая уже отдала тепло, здесь не происходит, что позволяет подводить к каждому радиатору теплоноситель примерно одинаковой температуры. Такая система имеет следующие эксплуатационные преимущества:

• легко рассчитывать тепловую мощность радиаторов;
• возможность регулировать скорость циркуляции в каждой батарее, следовательно — ее тепловую производительность;
• возможность применения для монтажа отопительного контура труб небольшого диаметра (20-25 мм);
• допустимо прокладывать трубопроводы скрыто (в полу или стенах), без строгого контроля естественного уклона;
• допустимо применение недорогих пластиковых труб.

Для успешного функционирования двухтрубного контура необходимы такие условия:

• принудительная циркуляция (наличие циркуляционного насоса);
• установка закрытого расширительного бачка;
• стабильная температура и давление теплоносителя.

Отсюда исходят недостатки двухтрубной системы, главный среди которых – зависимость от электричества, без какого не работает циркуляционный насос. Естественное движение жидкости в двухтрубном контуре происходит крайне медленно, следовательно, при длительно неработающем насосе качество отопления – очень низкое.

Ленинградка или двухтрубная система отопления – какая из схем лучше?

Основное преимущество однотрубной системы, если профессионально смонтирован контур и правильно произведена установка радиаторов отопления, – это энергонезависимость. Схема Ленинградка обеспечивает успешную работу водяного отопления на естественной циркуляции теплоносителя. Это не исключает возможность включения в контур циркуляционного насоса, работа которого ускоряет кругооборот жидкости, что позволяет значительно выровнять температуру на входе в первый и крайний радиатор системы. Даже при длительно не работающем насосе происходит достаточный обогрев помещений.

Однотрубная система оснащается расширительным баком открытого типа, что значительно увеличивает устойчивость контура к перепадам давления и температуры теплоносителя. По этой причине Ленинградка предпочтительнее, если используемый теплогенератор не может обеспечивать стабильность обозначенных параметров (классические твердотопливные котлы).

Двухтрубная система отопления считается более современной и совершенной, хотя схема разводки Ленинградка не изжила свое, и ее монтаж в некоторых ситуациях – более целесообразен.

Схема отопления Ленинградка: профессиональный монтаж и проектирование

Выяснить на месте, какая система будет функционировать лучше – схема отопления Ленинградка или двухтрубный контур, помогут грамотные теплотехники, работающие в фирме Инсталсис. Мы уже более 12 лет разрабатываем и монтируем инженерные системы под ключ, поэтому нашим сотрудникам не составит труда довести до совершенства отопление Вашего дома, квартиры или предприятия. Звоните, мы решим все Ваши проблемы по сантехнике и отоплению оперативно, качественно и недорого!

ссылкой

Что лучше Однотрубная или двухтрубная система отопления?

Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:

Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:

1. Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.

2. Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.

3. Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.

Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:

1. Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.

2. Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.

3. Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.

Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.

Монтажа системы при планировании тёплого пола

Основные нюансы, которые необходимо учитывать при планировании монтажа тёплого пола:

При монтаже тёплого пола обязательно надо учитывать тип последующей отделки

Очень важное правильно подбирать напольное покрытие. Очень! Например, если поверх тёплого пола будет положена стяжка (а она обязательна и в любом случае будет), а сверху стяжки 10-сантиметровый паркет — то зачем тогда вообще нужен этот тёплый пол, если КПД подобной системы будет равен нолю? Все подобные моменты обязательно необходимо учитывать;
Трубопровод тёплого пола всегда и при любых обстоятельствах монтируется исключительно в стяжке самого пола. Тогда обычно люди задаются вопросом: а какая должна быть её толщина? Но ответить на этот вопрос специалисты смогут только в том случае, если будут владеть информацией обо всех исходных параметрах самого дома и требуемой для отопительной схемы мощности;

Тогда обычно люди задаются вопросом: а какая должна быть её толщина? Но ответить на этот вопрос специалисты смогут только в том случае, если будут владеть информацией обо всех исходных параметрах самого дома и требуемой для отопительной схемы мощности;

Даже если на первом этаже тёплый пол планируется установить только в некоторых частях, проводить теплоизоляцию придётся по всей поверхности пола, иначе тепло будет уходить в подвал, тем самым расходуя энергию фактически в никуда и понижая КПД целиком всей системы. Конечно, это при условии, что в подвальном помещении нет жилых комнат или не содержаться какие-либо животные. Для второго этажа данное условие необязательно;

Кстати, любая схема водоснабжения будет работать эффективнее, если будет обладать естественной, а не принудительной циркуляцией, что крайне важно. А сильно ли различаются системы отопления?

Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Например, в чём будет отличие системы отопления одноэтажного кирпичного частного дома с наличием полипропиленовых труб (трубы из полипропилена сейчас популярны) от двухэтажного деревянного, который отапливается электрокотлом?

Общая схема устройства тёплого пола в доме

В любом случае система отопления в одноэтажном доме априори будет проще с технической точки зрения, чем в домах с двумя и более этажами. А если брать огромные дома, площадь которых начинается от 500 м², то там всё настолько сложно и совершенно запутано, что кажется, даже физик-ядерщик сразу не разберётся, куда вставлять тот или иной фитинг и при помощи каких насосов циркулирует вода или какой-то другой теплоноситель.

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Отопление коттеджей – виды систем и требования к оборудованию

На выбор отопительной схемы влияет главным образом площадь обогреваемых помещений, то есть общая протяженность трубопровода. Основная задача любой отопительной системы – равномерный обогрев помещений на всей протяженности трубопровода. Если в небольших одноэтажных домах организовать такую систему не составляет большого труда, то в коттеджах с двумя уровнями для решения этой же задачи нужно произвести серьезные расчеты.

Любая отопительная система состоит из главных элементов:

• котла или печи, которые могут работать на любом виде топлива;
• трубопровода;
• радиаторов;
• гидротехнического оборудования – насосов, кранов, датчиков;
• расширительного бака.

Элементы отопительной системы

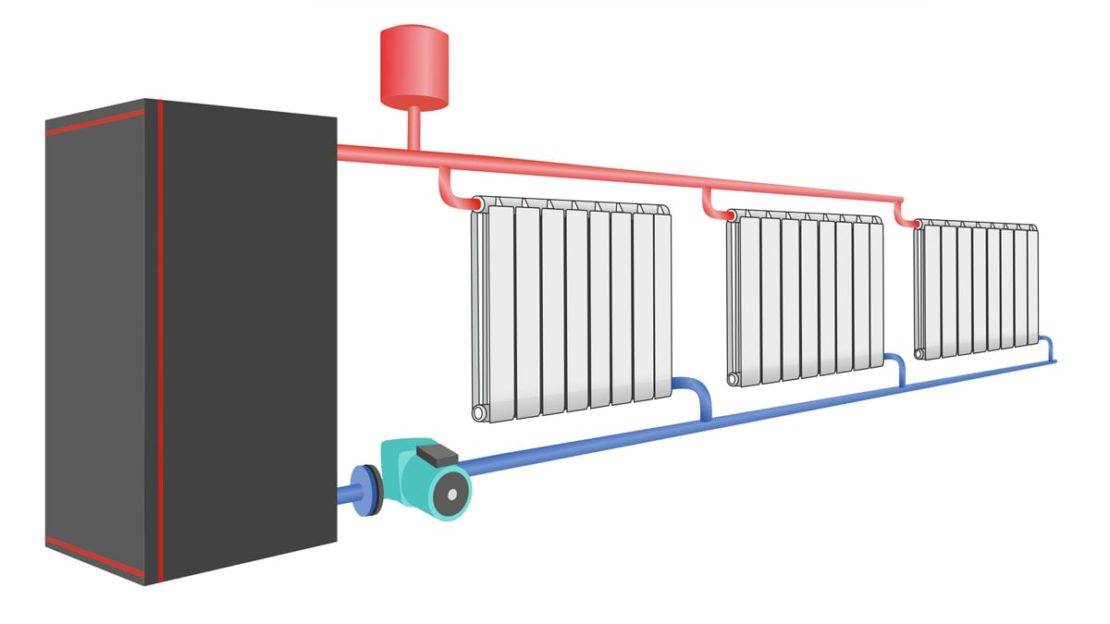

Системы с установкой циркуляционного насоса

Любая схема отопления 2 х этажного частного дома должна обеспечивать постоянную циркуляцию теплоносителя по системе. При этом эффективность и скорость обогрева помещений напрямую зависит от уровня гидравлического давления в трубах. Очевидно, что самым простым решением этой задачи является циркуляционный насос.

Насосные схемы хороши тем, что при помощи небольшого и экономичного насоса в системе обеспечивается заданное давление, а горячая вода будет доставлена в любую точку контура независимо от его расположения. Энергопотребление такого прибора составляет от 25 до 50 Вт в час. Даже при ежедневной непрерывной работе в месяц счетчик намотает не более 40 кВт, что не влияет существенно на расход семейного бюджета. У такой схемы есть серьезный недостаток – она не работает в случае отключения электропитания. К сожалению, такие ситуации в России нередки, поэтому в зимний период необходимо иметь в своем распоряжении источник альтернативного питания, чтобы не остаться вообще без тепла.

Циркуляционный насос

Системы, основанные на естественной циркуляции

Зная основы термодинамики, можно разработать такую схему отопления, что насос вовсе не понадобится. Такая схема основана на способности нагретой жидкости подниматься вверх. Расположенный на уровне первого этажа котел или печь нагревает воду, эта вода устремляется наверх, запуская процесс движения теплоносителя по системе замкнутого трубопровода.

В системах без циркуляционных насосов невозможно обеспечить высокое давление, ведь его уровень зависит от температуры жидкости. По этой причине системы с естественной циркуляцией имеют свои особенности:

• для того, чтобы уменьшить сопротивление, диаметр труб должен составлять не менее 32 мм, это же касается трубок рабочих радиаторов;
• максимальная высота водяной трубы, по которой горячая вода поднимается и поступает в отопительный контур, должна составлять не более 6 метров, то есть системы с естественной циркуляцией могут качественно обогревать не более двух этажей;
• схема разводки должна быть максимально простой, если же протяженность труб велика, имеет смысл делать два контура;
• без использования насоса не будут работать системы теплого пола, поэтому его контур должен быть подключен отдельно.

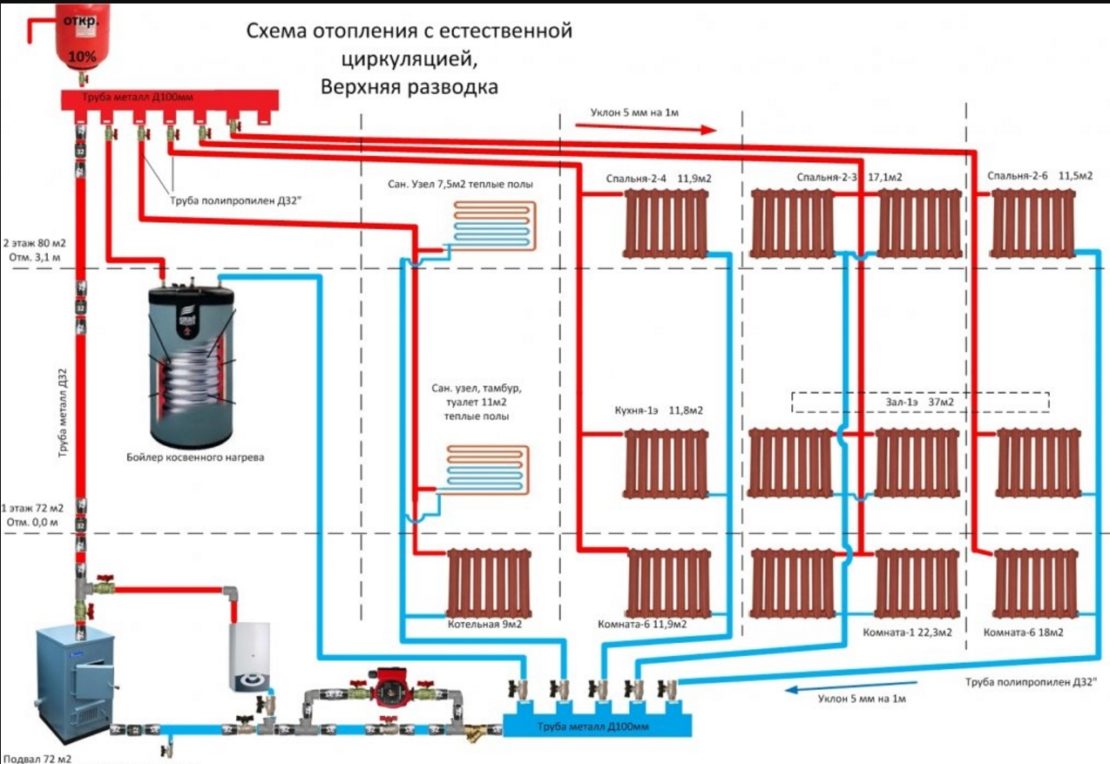

Принципиальная схема отопления с естественной циркуляцией

Виды сетей отопления для двухэтажных строений

Одноэтажный дом обогреть проще, не требуется особо сложных расчетов и материалов уходит меньше. Но и отопление двухэтажного дома бывает разным, классифицируется по многим показателям. В частности, различаются сети открытые и закрытые, по типу циркуляции воды есть принудительные и гравитационные.

Особенности открытой и закрытой системы

Вид определяется типом расширительного бака. Эта емкость устанавливается вне зависимости от типа системы и предназначается для сбора избытков объема теплоносителя. В процессе нагревания объем воды увеличивается, что повышает давление в магистрали. Чтобы не перегружать сеть, нужен расширительный бак – емкость соберет избыток объема воды. При остывании теплоносителя его объем снижается, давление падает – тут тоже пригодится расширительный бак, из него подается порция теплоносителя, давление нормализуется. В открытой сети устанавливается бак открытого типа, в закрытой – герметичного.

Вся схема состоит из следующих элементов:

• котел нагрева;
• трубопроводы подачи и обратной циркуляции теплоносителя;
• расширительный бак;
• батареи;
• циркуляционный насос;
• группа безопасности.

Особенности систем по типу классификации:

1. В открытую систему устанавливается открытый расширительный бак. Емкость может быть простым ведром с крышкой или без нее, устанавливают в самой высокой точке схемы. Врезается в трубопровод подачи, оснащается входным патрубком для подключения к магистрали. Мастера дополняют бак отводами для перелива и патрубками для доливания воды – эти детали нужны для компенсации избытка жидкости и дополнения при испарении.

2. Закрытая сеть подразумевает установку герметичного расширительного бака мембранного типа. Производители предлагают котлы, уже оборудованные баками, но бывают нагреватели и без них. В последнем случае емкость ставят на обратный контур до насоса. Герметичный бак поделен мембраной на две половины – одна для воздуха, вторая для воды. При нагреве теплоносителя его объем увеличивается, мембрана смещается в сторону воздушной камеры. Как только вода остывает, давление падает, и мембрана давит на воду, корректируя уровень давления до нормального показателя.

Герметичный расширительный бак устанавливается в любой точке сети, но лучше сразу за котлом. Открытые системы чаще всего с гравитационной транспортировкой воды, но в двухэтажных домах удобнее интегрировать в сеть насос, чтобы обеспечить нормальную циркуляцию теплоносителя. Его монтируют с фильтром для очистки воды на контуре обратного тока жидкости.

В закрытые системы отопления интегрируется группа безопасности из предохранительного клапана, воздухоотводчика и манометра. Клапан срабатывает при возникновении перегрузки сети. Воздухоотводчик сбрасывает скопления кислорода в трубопроводах. Манометр совмещается с термометром – это поможет регулировать интенсивность нагрева воды и устанавливать нужный уровень температуры в доме.

Характеристики сетей с принудительной и естественной циркуляцией

Система отопления двухэтажного частного дома классифицируется по типу перемещения жидкости. Бывает гравитационной, принудительной.

Особенности:

Гравитационная или самотечная сеть отличается естественной транспортировкой жидкости по трубам и радиаторам. Циркуляция поддерживается за счет разной плотности нагретого и холодного теплоносителя. Плотность горячей воды выше, она быстрее продавливает трубы, уложенные с наклоном в сторону контура обратного тока. Котел устанавливается в нижней точке схемы, чтобы вода не встречала сильного гидравлического сопротивления. Уровень наклона до 10 мм на каждый метр трубы. На подающем контуре от котла ставится высокий разгонный стояк (размещение вертикальное).

Если котел для системы закрытого типа уже оснащен баком и насосом, дополнительно оборудование не докупается. При перебоях с подачей электричества насос устанавливается на байпас, чтобы сеть была универсальной и работала при отсутствии электропитания.
