Душевая кабина: конструкция, компоненты, как сделать полностью самостоятельно – порядок работ

Несколько замечаний по монтажу

1. При изготовлении подиума используются кирпич, газобетон и другие наполнители. Сверху на них укладывается еще слой бетонной стяжки с уклоном в сторону слива. Поддон из кирпичей
2. Отделка кабины, облицованной кафелем, сводится к затирке поверхности специальной затирочной смесью. Лучше использовать в качестве затирки санитарный герметик. Он способен защитить помещение от влаги и грибка.
3. В кабине должно быть освещение. Для этого душевая оборудуется осветительной проводкой. Прокладывать ее лучше всего на удалении от водопроводных труб с соблюдением мер пожарной безопасности. Установка других приборов может потребовать консультации специалистов с опытом и знаниями.
4. Для дверей обычно используют лист акрила или стекла. Двери из акрила легко обрабатываются. Вся фурнитура приобретается в магазине. Стеклянные двери обладают высокой хрупкостью и травмоопасностью. Но есть способ обезопасить себя наклеиванием на поверхность стекла специальной пленки, которая не дает возможности стеклу рассыпаться на мелкие осколки. Можно изготовить дверь из куска закаленного стекла. Но этот метод стоит больших денег. Акрил (раньше его называли оргстекло) позволяет делать даже гнутые двери. Они применяются в раздвижных конструкциях душевых кабинок. Делаются они с помощью строительного фена, шаблона и направляющих. Стеклянная душевая кабина

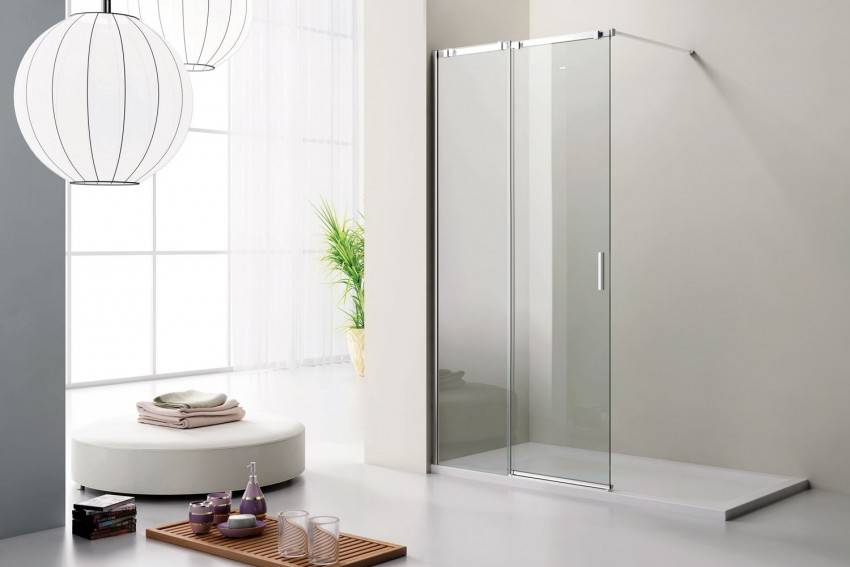

Как установить стеклянную душевую кабину?

После монтажа поддона приступают к установке стенок и дверей, которые изготавливаются преимущественно из стекловолокна. Смонтировать стенки душ-кабины не так просто, как кажется. Эту работу желательно выполнять с помощником. Перед началом установки обязательно изучите инструкцию производителя, поскольку конструкции душевых кабин могут отличаться между собой.

Детали каркаса на обеих сторонах необходимо выровнять до крепления шурупами. Также проверяют внимательно вертикаль по отвесу, чтобы впоследствии без проблем установить стеклянные панели. Даже готовые комплекты нужно проверять на совместимость всех элементов.

Начальный этап

Сливное отверстие поддона располагают таким образом, чтобы оно находилось непосредственно над основным выходом канализационной трубы. Если в ванной комнате уже проведена облицовка кафелем, необязательно демонтировать плитку. Для решения проблемы потребуется гибкий шланг и коленчатый патрубок. Затратив немного больше времени, вы получите не менее надежную конструкцию.

Ровность поверхности проверяют при помощи строительного уровня. Это лучше делать до облицовочных работ. Если пол имеет уклон, его сводят посредством наливного покрытия. После изучения инструкции приступают к основному этапу работ.

Оборудование душкабины: создаем водопроводные коммуникации

Решение вопроса, как сделать душевую кабину своими руками, имеет одно преимущество – оснастить ее можно любым оборудованием, которое покажется вам уместным в этом помещении. Не исключением является и гидромассаж или всенародно любимый агрегат под названием душ «Шарко». В этом случае придется немного подырявить стены – нужно будет пробить стены для труб, после чего вложить необходимые коммуникации и сделать в нужных местах выпуски для подключения оборудования. Не стоит забывать и о других системах жизнеобеспечения душевой кабины – потребуется проложить электропроводку для освещения и обустроить принудительную вентиляцию.

Хотелось бы сказать несколько слов об электрических коммуникациях – сами понимаете, что вода и ток несовместимы. Всю электропроводку по возможности нужно прокладывать снаружи душевой кабины, а освещение делать с расчетом на 12V. Кроме того, всю проводку, так или иначе связанную с решением вопроса, как сделать душевую, требуется защитить дифференцированным реле или, попросту говоря, УЗО.

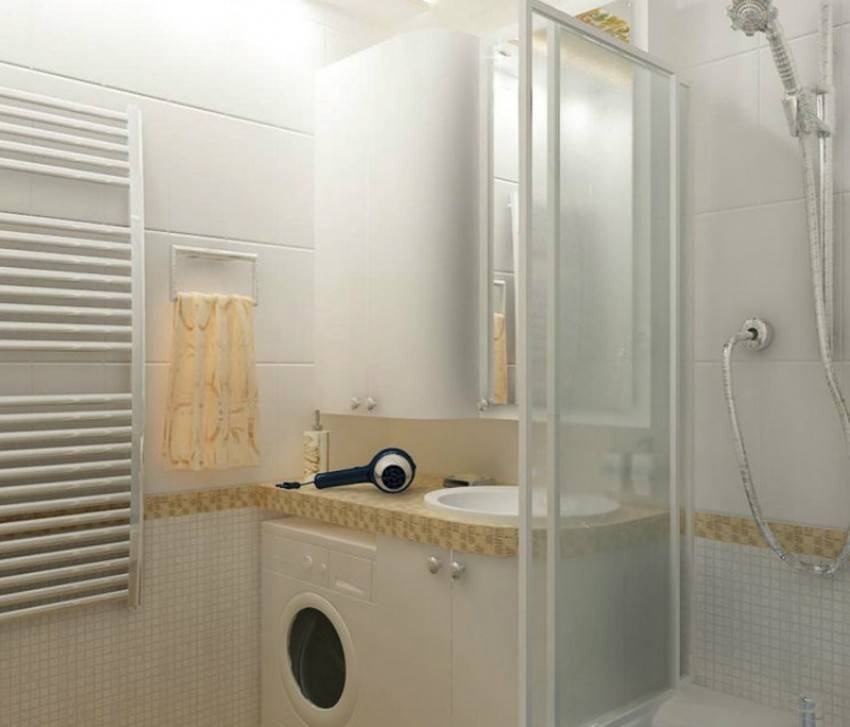

Как самому сделать душевую кабину фото

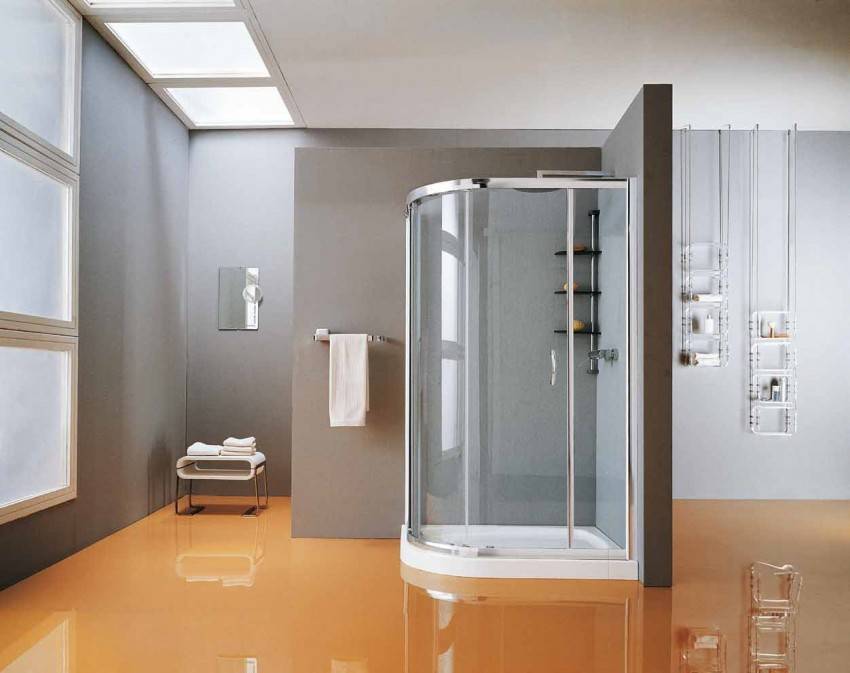

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509. Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

 Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

 Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
• Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
• Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
• Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
• Максимальная нагрузка на поддон 210 кг.
• Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
• По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

• Использовать кабину не по назначению
• Устанавливать кабину на улице
• Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
• Находиться в душевой кабине вдвоем
• Вставать на край поддона
• Использовать кабину людям с боязнью замкнутого пространства
• Использовать кабину детям и пожилым людям без присмотра близких
• Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Рекомендации покупателю

• Это изделие предназначено для бытового использования внутри помещений.
• Элементы упаковки (пластиковые пакеты, металлические скрепки) могут быть потенциально опасны для детей, поэтому сразу же после установки кабины уберите их в недоступное место.
• После вскрытия упаковки необходимо проверить комплектность и целостность изделия.
• Всегда вынимайте вилку из розетки или отключайте электричество на вашем щитке перед операциями по уходу за кабиной.
• Регулятор подачи воды при открытии должен находиться в среднем положении во избежание температурного шока.
• Очистка душевой кабины должна производиться мягкой тканью или губкой при помощи специальных жидких моющих средств.

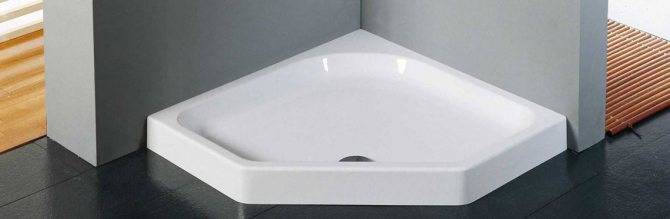

Поддон

Поддон является одной из самых важных частей душевой кабины, так как именно он выдерживает нагрузку в виде массы тела человека и массы воды. Поддоны делятся на два вида: устанавливаемые вровень с полом и приподнятые над полом. Выбор поддона зависит от возможности углубить чашу в перекрытие. В большинстве случаев такой возможности не имеется, поэтому наиболее распространен приподнятый над полом поддон. Парапет устанавливается только для помещения в него трапа и сливной трубы.

Поддон можно соорудить собственными руками, используя для этого стяжки, плитку и парапет. Но чтобы не тратить время, лучше приобрести готовый поддон заводского изготовления. Функции обоих одинаковы, но по внешнему виду они будут существенно отличаться друг от друга.

Перед сборкой парапета следует подключить канализацию и установить трап на нужном уровне. Пол должен находиться на одном уровне с верхом трапа (решеткой).

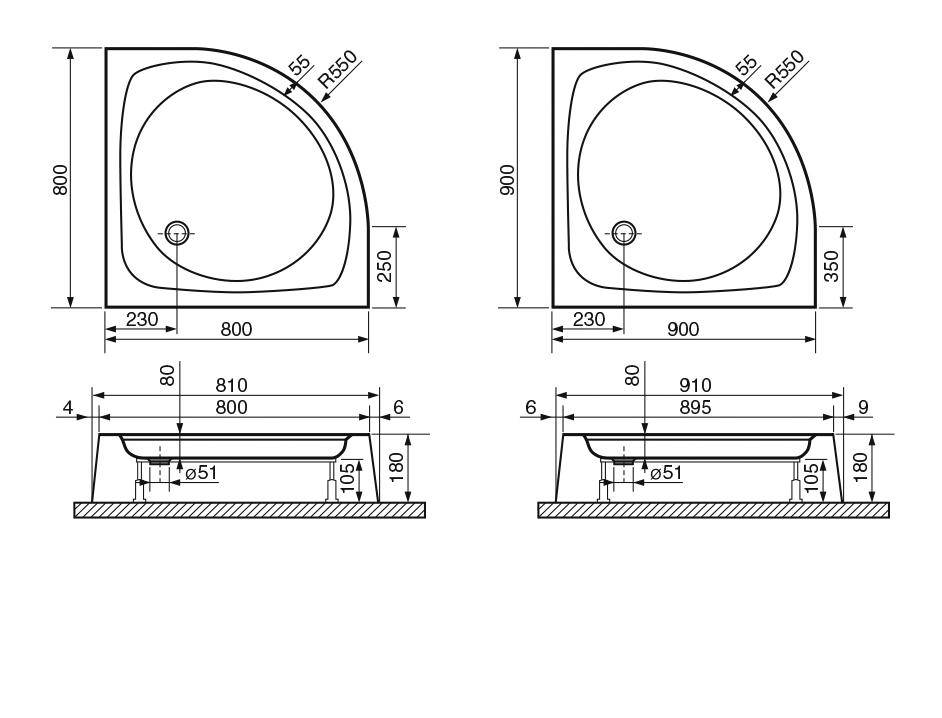

Формы и размеры душевых поддонов

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

• минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
• учитывается высота укладки плитки, равная 25 мм;
• при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
• максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
• внутри подиума предусматривается канал для прокладки сливной трубы;
• в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
2. В отверстие поддона герметично монтируется слив.
3. Под поддоном закрепляется сифон.
4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
4. Включить напор воды, проверить герметичность.

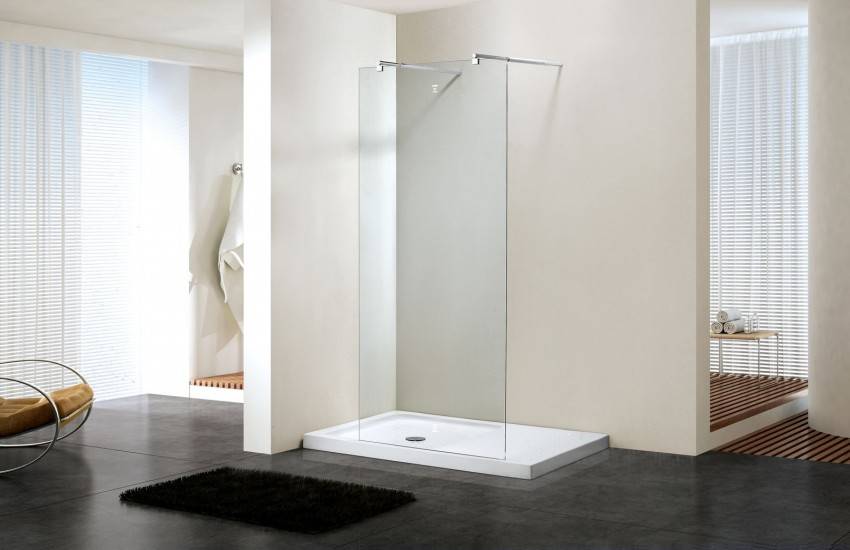

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

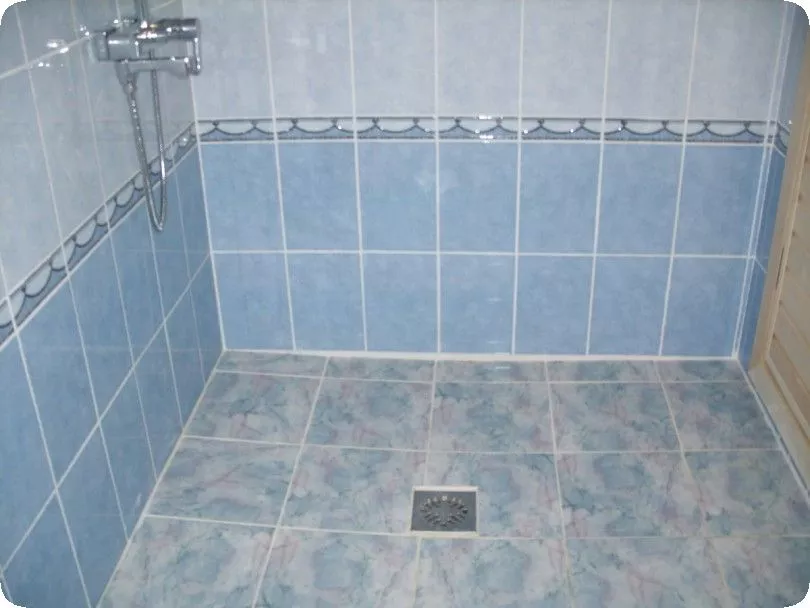

Душевая кабина из плитки

Делаем стяжку с уклоном к трапу

При облицовке душевой кабины используется простая керамическая плитка, но важно обратить внимание на то, что для облицовки поддона лучше выбирать нескользкую. Материалы и инструменты для облицовки плиткой:

Материалы и инструменты для облицовки плиткой:

Материалы и инструменты для облицовки плиткой:

• непосредственно плитка или мозаика для пола;
• клей для плитки (лучше водоотталкивающий);
• уровень;
• резиновый шпатель;
• гребенка (зубчатый шпатель);
• рулетка;
• плиткорез либо болгарка;
• резиновый молоток;
• строительный нож;
• крестики для швов;
• затирка для швов (подбирается по цвету плитки, и лучше, если она будет водоотталкивающая);
• дрель с насадкой «миксер».

После облицовки всех поверхностей плиткой необходимо тщательно затереть все швы затиркой, а после ее высыхания обработать антигрибковой пропиткой.

Виды поддонов

При выборе поддона стоит учитывать его глубину. На нее влияет не только объем свободного пространства, но и высота потолков, конструкция сливного сифона, возраст всех членов семь и их физическое здоровье. Основной критерий выбора – заходить в душ должно быть удобно.

Главная особенность установки высоких поддонов – их помещают на металлическое основание.

Этапы установки:

• Ко дну изделия прикрепляют квадратные трубы. В зависимости от формы поддона их могут закреплять крест накрест или параллельно друг другу.
• Не допустить прогиба металлической конструкции позволяет несколько кирпичей, подложенных снизу.
• К системе канализации при помощи гибкого шланга подключают слив и монтируют остальное оборудование.

Согласно правил эксплуатации, очистка внутренних стенок душевой кабины производят специальными моющими средствами. Ее нельзя двигать после установки – конструкция должна быть надежно зафиксирована. Низкие поддоны легко устанавливать. Если канализационная труба выведена на уровень пола, останется подсоединить сифон и установить металлическое изделие на место.

Как собрать душевую кабину своими руками

Первым делом встает вопрос о расположении нашего устройства для принятия душа. Как разместить, чтобы правильно использовать имеющееся у нас пространство.

При наличии у нас широкого помещения душевую кабину располагаем примыкающей к одной из стен, учитываем расположение канализации.

Размеры кабины выбираем с учетом удобства пользователя. Размер 80*80 позволяет принять душ, но в таком пространстве крайне неудобно поворачиваться, да и элементарно невозможно свободно нагнуться.

Размер 90*90 уже свободнее, только рассчитан на человека спортивного телосложения. Если площадь комнаты позволяет, рекомендуется изготовить кабинку с размерами 100*100.

Пошаговая инструкция

Сборка душевой кабины продолжается следующим образом:

1. Первым шагом станет сборка и установка металлического каркаса. При затягивании винтов не прилагайте чрезмерных усилий. Перед фиксацией конструкции следует проверить, выровнена ли она по обоим краям.
2. После сборки каркаса его желательно установить на верхней поверхности поддона, чтобы проверить должное совмещение всех элементов. Работу лучше делать с помощником, так как каркас на этой стадии не обладает достаточной жесткостью.
3. При помощи строительного уровня проверяют вертикальность стоек. Карандашом или мелом отмечают на стене места, где будут отверстия для окончательного крепления рамы. В любом случае нужно проверить вертикальность обоих стоек.
4. Затем временно каркас убирают в сторону, сверлят в стене отверстия. При проделывании гнезд в кафеле необходимо быть максимально осторожным, чтобы кафель не лопнул. При увеличении глубины отверстия нужно повышать оборотистость. Перед тем, как начинать сверлить, необходимо удостоверится, что на выбранном месте не проходят водопроводные или электрические коммуникации.

Плюсы и минусы

Любые предметы и конструкции, сделанные своими руками, обладают преимуществами и недостатками. Это правило касается и душевых кабинок.

Среди преимуществ выделяют наиболее значимые:

• Самодельные кабинки изготавливают любой формы и геометрии. Это позволяет создать удобное место для душа в тесных помещениях.
• Стоимость выполнения работ несравненно меньше покупки готовых конструкций. Основные расходы заключаются в покупке строительных материалов и соединительных элементов.
• Отсутствие большого количества подвижных частей уменьшает вероятность поломки. Чем проще система, тем надежнее в эксплуатации и проще в ремонте.
• Прочность и надежность самодельных кабин из кирпича и плитки выше, чем у дешевых пластиковых и акриловых аналогов заводского производства.
• Керамическая плитка, которой отделывают поверхность, не проводит электричество и безопасна для здоровья человека.
• Кабина из плитки проста в уходе. Она не требовательна к моющим средствам и сохраняет первоначальный вид в течение длительного времени.
• Самодельная конструкция может использоваться в качестве летнего душа или основного места для купания. Результат зависит от варианта конструкции и материалов.

Перед началом строительных работ важно учитывать недостатки самодельных конструкций:

• Чтобы подготовить устойчивую основу, положить плитку и подключить основные системы, требуются время и силы. Заводские модели поставляются в готовом виде, требующем только правильного подключения.
• Самодельная душевая кабинка менее привлекательна, чем ее заводские аналоги. В угоду простоте изготовления и практичности жертвуют внешним видом.
• Систему водоснабжения и водоотведения сложно сделать своими руками. Поэтому приобретают уже готовые трубы, шланги, краны и душевую лейку.
• Сложно реализовать дополнительные функции: гидромассаж и разные режимы подачи воды.
• Если подключением занимается новичок без опыта строительных работ, могут допускаться ошибки. В результате могут появиться проблемы с оттоком воды, протечки и нарушение геометрии.
• Замена конструкции предусматривает полный демонтаж.

Монтаж поддона

Обычно поддон состоит из резервуара и металлического каркаса с направляющими. Однако не все модели имеют стержни, поэтому их установка будет несколько осложнена.

В комплектации бывают пластмассовые ножки, устанавливающиеся на шпильки. Это позволяет регулировать положение поддона и устранить вероятные перекосы.

Фальшборта поддона: установка и регулировка

По краям резервуара крепятся специальные защелки, которые служат для фиксации фальшборта. Его нижняя часть монтируется на угловые кронштейны, которые находятся на установочных шпильках конструкции.

Очень часто защелки имеют недостаточно плотное крепление, поэтому данной фактор нужно учитывать обязательно.

Установка сильфона

Сильфон — это средство для слива воды из поддона, которое также препятствует возникновению неприятных запахов в кабинке. Он монтируется сразу после установки поддона, поэтому при монтажных работах нужно учитывать все нюансы по поводу подключения канализационного слива.

Основной элемент устройства, это клапан, который вставляется через верх и фиксируется снизу специальной гайкой, прикручивающейся к хвостовику.

Приспособление уплотняется силиконовыми прокладками и соединяется с канализацией при помощи специального переходника.

Порядок сборки каркаса

Сборка каркаса и установка панелей не представляет особой сложности, но для удобства монтажа лучше это делать вдвоем.

Панели крепятся на специальные профили, при помощи винтов или другого крепления. Сам каркас крепится к приливу поддона винтовым креплением.

Для более жесткого и надежного крепления, направляющие усиливаются боковыми планками. Далее производится монтаж нижней направляющей для установки дверей.

Верхняя направляющая вставляется в пазы боковых направляющих и фиксируется защелками.

Установка задней панели с оборудованием

В первую очередь после каркаса устанавливается задняя стенка, в которой имеют все необходимые отверстия и крепежи для монтажа механического и электронного оборудования. Сюда входят краны, вентиля, смесители и переключатели.

Также здесь могут быть гибкие шланги с душевым рассеивателем. В некоторых моделях предусмотрено декоративное освещение, вмонтированное радио и другие аксессуары.

Если рассматривать подобные примеры, то сборка душевой кабины Ниагара своими руками, усложнена вмонтированными электронными приборами. В ней имеется декоративное освещение, радио, приспособление для сушки волос.

Установка боковых стекол

Боковые панели монтируются только после установки задней стенки и оборудования. Стеклянные панели заводятся в пазы, сделанные в профилях направляющих. На торцы одевается капроновые или резиновые уплотнения.

Монтаж дверей

Двери устанавливаются в последнюю очередь. Сам процесс зависит от типа дверей. Роликовые двери считаются самыми сложными в установке, так как здесь нужна точность.

Учитывая разнообразие моделей и производителей, процесс монтажа может существенно отличаться, поэтому специалисты рекомендуют посмотреть видео сборки душевых кабин своими руками, которое легко можно найти в интернете.

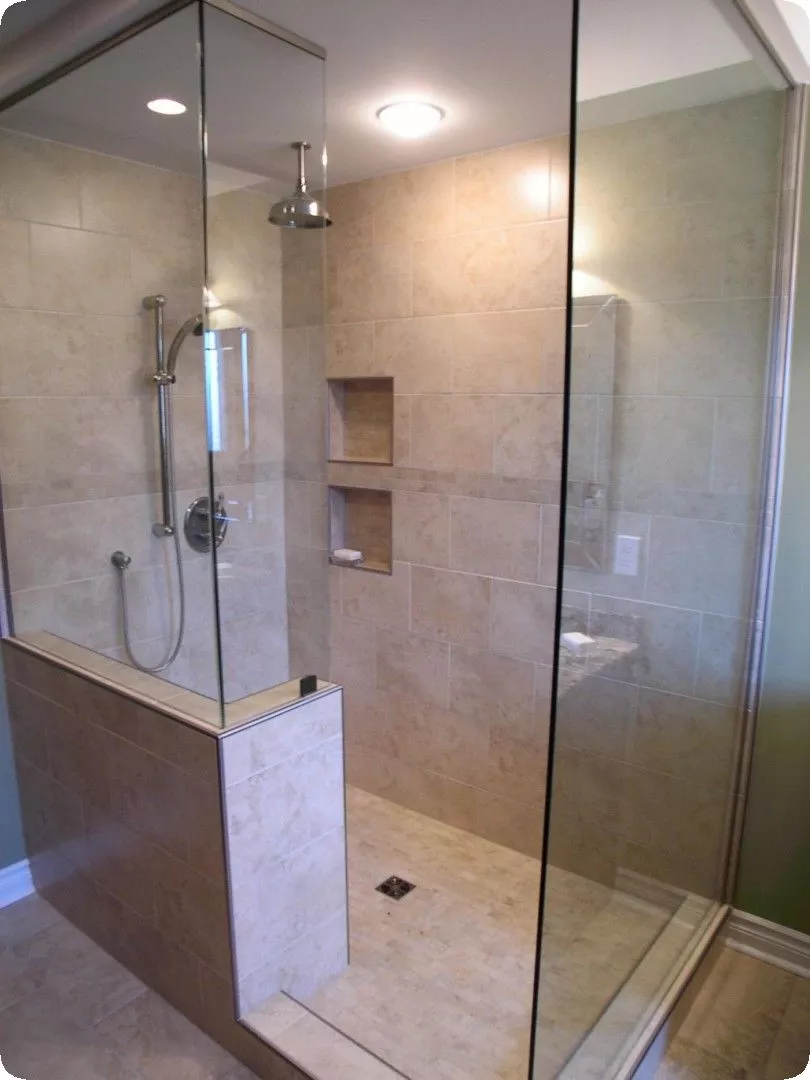

Фото душевой кабины своими руками

Расскажите вашим друзьям

Как сделать душевой поддон своими руками?

Душевой поддон предназначен для отвода воды. Самодельная конструкция характеризуется:

1. Невысокой стоимостью.
2. Практичностью в применении.
3. Возможностью создания конструкции любой формы и размеров.

Из кирпича

Проще всего создать поддон из кирпича. Инструкция по проведению работ следующая:

1. Подготавливается основание.
2. Укладывается кирпич на клеящий состав.
3. Образованная форма покрывается бетонной стяжкой.
4. Поверхность изолируется мастикой.
5. Укладывается отделочный материал.

Для рассматриваемой работы подходит красный кирпич. Сделать основание более прочным можно путем армирования.

Из монолитного бетона

Конструкция из бетона создается путем заливки опалубки жидким раствором. Выполнить монтаж можно следующим образом:

1. Собирается опалубка.
2. Пространство заполняется бетонной смесью.
3. Выполняется гидроизоляция.

Конструкция из монолитного бетона сможет прослужить в течение длительного периода, но она обходится намного дороже кирпичной.

Монтаж кабинки без поддона

При решении вопроса, как самому сделать душевую кабину своими руками без поддона, следует помнить, что любое нарушение технологии и предъявляемых требований опасно возникновением аварийных ситуаций.

Весь комплекс работ можно разделить на следующие этапы.

1. Для защиты от попадания влаги в пол выполняют его гидроизоляцию.
2. Размещают коммуникации и трап (устраивают слив согласно существующим требованиям СНиП с небольшим уклоном).
3. Делают стяжку.
4. Выполняют гидроизоляцию бетона битумом или специальными составами.
5. Облицовывают поверхность (оптимально подходящий материал – специальная плитка для помещений с высокой влажностью, имеющая нескользящее покрытие).

Схема устройства пола душевой кабины без поддона

Подготовка коммуникаций

Для душевой кабины нужна принудительная вентиляция

Монтаж душевой кабины предполагает организацию принудительной вентиляции. Из моделей с открытым верхом идет пар, поэтому влажность в ванной комнате повышается. Естественного удаления воздуха не всегда хватает, поэтому прокладывают электрическую сеть для подсоединения встроенного вентилятора.

Электричество понадобится и для сложных боксов с расширенной функциональностью:

• ставят влагостойкую розетку (с защитой) на 2,2 – 2,3 м от пола;
• используют УЗО и автомат;
• от распределительного щита проводят отдельную линию (кабель с заземлением).

Водоснабжающие трубы прокладывают в штробах, крепят на кронштейнах. Для линии используют металлопластиковые и полиэтиленовые коллекторы, их подсоединяют к стоякам ГВС и ХВС.

Порядок установки:

• обрезают трубы, подбирают втулки, уголки, вентили;
• перекрывают входной кран подачи, подсоединяют к выводам кабинки водопроводные трубы;
• испытывают герметичность включением воды;
• если напора входящей жидкости недостаточно для гидромассажа, врезают насос.

В полу проделывают канаву для укладки сточной трубы, подключенную к раструбу общего стояка. Вход в канализацию располагают так, чтобы подсоединить сифон, и он был выше отводной трубы, но под поддоном.

Необходимые условия полноценной работы душевой кабины

Установка такой кабинки требует специального предварительного подхода:

Необходима проверка качества электрической линии в ванной комнате, поскольку функциональная нагрузка будет достаточно большой.

Определить свойства воды: агрегаты душевой кабинки будут работать дольше, если вода мягкая. При жёсткой воде отложения кальция на недоступных поверхностях перестанут пропускать воду. Будет необходима сложная чистка. Чтобы избежать таких случаев, необходимо устанавливать в доме или квартире специальный смягчающий воду фильтр.

Важный момент – наличие воды с сильным напором.

Для нормальной работы душевой кабинки эти обстоятельства очень важны.

Какие технические решения подходят для квартир

Слив должен находиться возле трубы, подсоединенной к канализации. Чем он ближе, тем больше его уклон. Если разместить его на большом расстоянии, придется поднимать пол, иначе вода будет плохо сливаться. При небольшой высоте потолков подъем пола на несколько сантиметров будет заметным. Кроме того, тяжелая стяжка создаст нагрузки на перекрытие.

Сливное отверстие может располагаться на уровне пола либо на подиуме, сделанном в форме чаши.

Сливной трап в полу

Сливной трап в полу подходит для квартир с высокими потолками. Чтобы спрятать коммуникации в слое бетона, его уровень придется поднять более чем на 15 см. В старых зданиях под отделкой могут находиться лаги — деревянный каркас, заполненный утеплителем и звукоизоляторами.

За несколько десятилетий службы они утратили свои свойства, поэтому лучше их заменить на современные аналоги. Толщина прослойки отнимает, как правило, более 10 см.  Известны случаи, когда на перекрытие укладывали материалы, не пригодные для строительства и вредные для здоровья.

Если уже есть готовое бетонное покрытие с необходимой толщиной, в нем с помощью перфоратора проделывают каналы для проводки. Следует помнить, что прокладывать штрабы в плитах перекрытий запрещает законодательство. Перед началом работ необходимо сравнить уровень потолка, указанный в документах, с фактическим. Так проще всего установить, на какой глубине находится перекрытие.

Подиум в форме чаши

Такой вариант подходит для любого жилья. Его единственный недостаток заключается в том, что во влажном помещении бывает неудобно перешагивать через порог, поднимаясь на постамент. При значительном удалении от канализации придется скрыть коммуникации в гипсокартонный короб или под стяжку.

Pixabay

Оборудовать такую душевую из плитки без поддона в квартире гораздо проще. Перегружать перекрытие не придется. Стяжка займет место, отведенное для подиума. Мелкий кафель позволяет провести отделку даже сложного волнистого рельефа. При необходимости можно заказать у производителей герметичные дверцы и направляющие нужного размера.

Устройство душевой кабины

Душевые кабины и современные гидромассажные боксы относятся к сложным по своей конструкции и многофункциональным сантехническим устройствам, предназначенным для водных, паровых и гидромассажных процедур. Конструкции могут иметь прямоугольную и квадратную, круглую и овальную, а также асимметричную, пятиугольную и практически любую другую форму. Наиболее востребованные габариты — 80 х 80, 90 х 90, 120 х 120 см.

Конструкция такого сантехнического прибора характеризуется разнообразием по габаритам и форме.

Современные душкабины представлены:

• Сборными конструкциями, обладающими замкнутой конструкцией в виде дверцы и трёх стеновых панелей. «Душевые уголки» устанавливаются в угловой части сантехнического помещения, имеют одну дверцу и одну боковую панель или две дверцы, без наличия задних стеновых панелей.
• Моноблочными конструкциями, отличающимися простотой самостоятельной установки и очень разными габаритами, что значительно облегчает выбор модели.

Современная душевая кабинка комплектуется всевозможными аксессуарами: зеркалами и ручками, полочками и вешалками, диспенсерами и разными по конструкции душевыми лейками, а также массажными устройствами для ног. Оснащение сантехнического устройства ДУ-пультом позволяет легко осуществлять функциональное управление.

Душевая кабина в маленькой ванной

Электронные устройства душевой кабины или гидробокса представлены декоративным и основным освещением, вентилятором или вытяжной системой, радиоприёмником и телефонией, гидрораспределителем, а механическая часть включает в себя смеситель и дивертер.

Порядок монтажных работ

               Общий порядок действий четко изложен в инструкции, которая идет в комплекте поставки. Его необходимо внимательно изучить, чтобы не допускать ошибок. Однако, даже после прочтения инструкции, у многих пользователей остаются вопросы — как подключить душевую кабину к водопроводу и канализации в определенных условиях. Как лучше подсоединять коммуникации, что необходимо сделать в первую очередь.

Обычно инструкции составляются в расчете на подготовленных людей, и разъяснения некоторых мелочей или деталей в них нет. Поэтому следует рассмотреть поэтапно, как подсоединить душевую кабину к канализации и водопроводу самостоятельно, без привлечения посторонних людей.

Подготовка

                Первым
действием должна стать тщательная подготовка. Необходимо удалить из ванной
комнаты все посторонние или незакрепленные предметы, продумать место установки
кабины с учетом всех правил и требований. Существенную помощь в этом окажет схема прокладки трубопроводов, которую рекомендуется
предварительно набросать для более детального проектирования монтажных работ.

Перед тем, как подключить душевую кабину к канализации, необходимо ее точно измерить. Чаще всего устройство поставляется разобранным, поэтому следует собрать его и определить габариты, участки подведения трубопроводов и прочие детали. Соединять элементы не следует слишком плотно, предварительная сборка не требует тщательного крепления всех узлов. Главной задачей станет определение, насколько высоко находится канализационный вывод. Можно ли установить кабину прямо на пол, или потребуется увеличивать высоту расположения точки слива путем создания подиума или подставки. Некоторые данные есть в инструкции, но предварительную сборку в любом случае рекомендуется выполнить, хотя бы, для определения правильности комплектации устройства. Решая, как подключить душевую кабину к канализации в частном доме, надо учесть особенности системы, обеспечить необходимый уклон и подготовить заземляющий контур.

Монтаж поддона

монтаж

                Поддон
представляет собой род ванночки, на борта которой установлены боковые
ограждения. Он устанавливается на собственную регулируемую опорную конструкцию,
высота которой может быть изменена в некоторых пределах. Рассчитывать на
значительный подъем основания не следует, регулировка предназначена только для
настройки горизонтали и обеспечения правильного оттока воды. Сборка поддона
особой сложности не представляет, основная задача — обеспечить нормальную
высоту и неподвижность элемента.

Присоединение поддона к канализации и водопроводу

                Рассмотрим,
как подключить душевой
поддон к канализации. Процедура выполняется в три приема:

• прикрепить к отверстию в поддоне слив;
• присоединить к нему сифон;
• подключить к сифону гофрированную трубку, которая соединяется с канализационным лежаком.

Необходимо правильно подобрать сифон. Его форма отличается от обычного вида сифонов, которые устанавливаются на умывальник или кухонную мойку. Для душевой кабины используется плоский сифон, способный поместиться в ограниченном пространстве. Отказаться от него нельзя, иначе из сливного отверстия будет постоянно распространяться дурной запах из канализации. Гидрозатвор, который создается в сифоне, отсекает биогаз из системы и не дает ему проходить в жилые помещения. При покупке надо выбирать конструкции, предназначенные либо специально для душевых кабин, либо для подключения ванны.
