Как собрать и установить душевую кабину

Сборка поддона

Это наиболее важный этап, от которого зависит, насколько прочно будет стоять кабинка, а также насколько качественно она будет работать. Практически все поддоны оснащены ножками, на которых он будет стоять, и главное – это правильно их выровнять (применяем уровень) и закрепить (гайки и крепежи). Элементы, относящиеся к сборке поддона:

  • фартук;
  • кронштейн;
  • шпильки;
  • рама;
  • гайки;
  • шурупы;
  • сифон;
  • сам поддон.

Инструкция по монтажу поддона очень проста.

  1. Вначале снимаем защитную пленку и переворачиваем его. Желательно уложить его на ровную поверхность (картон), чтобы избежать царапин и сколов на поверхности. Берем сваренную раму, поставленную заводом, либо же собираем ее согласно инструкции из элементов (обычно это несколько скрепляющих болтов). Кладем ее таким образом, чтобы все отверстия поддона под крепеж совпадали с отверстиями на раме. Подготавливаем шпильки, навинчивая на них гайки, а потом надев шайбы. После чего вкручиваем шпильки в крепежные вставки поддона. Желательно очистить крепежные отверстия от лишнего – акрил, заводской клей, скотч. Вертикально шпильки не встанут, поэтому работайте аккуратно и не сорвите резьбу.
  2. Наденьте заводскую или собранную раму аккуратно на шпильки. Она должна плотно прилегать к днищу поддона, для этого нужно закрутить сверху гайки. Оптимально вначале подтянуть верхние гайки и только потом нижние, так можно будет избежать излишней деформации рамы. Она достаточно тонкая, и от нее зависит дальнейшая устойчивость кабины.
  3. Далее необходимо взять шурупы, которые находятся в комплекте, вставить их в крепежные отверстия (рама-поддон), аккуратно закрутить. Рама должна стоять ровно на крепежных выпуклостях и касаться днища поддона.

  4. Взяв фартук, необходимо снять с него защитное покрытие. Далее установить по периметру поддона, где он должен находиться. Крепление фартука будет осуществляться с помощью специальных кронштейнов и двух шурупов. Поместив кронштейны на закладные, аккуратно вкрутите два шурупа подходящей длины.
  5. На три ножки, которые выступают на каркасе, необходимо накрутить гайки, после чего надеть шайбы, закрепить кронштейн в форме буквы “Г”, который будет поддерживать внешний фартук. Необходимо добиться плотного прилегания низа фартука и кронштейна с помощью регулировки натяжения гаек.
  6. Последним этапом является установка сифона. Его металлическая часть присоединяется к сливу поддона с помощью плоских прокладок и гайки. Желательно все тщательно обработать силиконовым герметиком, чтобы избежать протечек. Пластмассовая часть уходит в канализацию. Под сливом поддона необходимо, чтобы располагался выход в канализацию, куда будет стекать вода.
  7. Закрепив шланг и решив вопрос с тройником, необходимо проверить надежность соединительных прокладок и сифона, залив в поддон воду. Если протекает, необходимо воспользоваться герметиком еще раз.

Цены на работу

Монтаж душевой кабины своими руками – это определенный риск. Если вы не пробовали раньше собрать какую-либо сантехнику и опасаетесь испортить при сборке оборудование, цена которого в среднем составляет около 1000$, разумнее воспользоваться услугами специалистов. Собрать гидробокс на дому обычно предлагают при покупке душевой кабины, но можно найти для монтажа и стороннего мастера для сборки.

Цена на работу по монтажу душевых кабин зависит от двух моментов:

  • сложность конструкции – за то, чтобы собрать душевую кабину открытого типа мастер запросит меньший гонорар, чем за установку закрытых моделей;
  • необходимость дополнительной комплектации – за монтаж фильтров для воды, счетчиков и других устройств, не входящих в комплект душевой кабины, мастер по сборке попросит дополнительную плату.

Средние цены на сборку и установку душевой кабины приведены в таблице ниже.

Наименование работЦена, руб.
Сборка раздвижной шторки на ванну3500
Сборка угловой кабины без монтажа поддона3500
Навес дверок, монтаж душевого ограждения в проем3500
Сборка каркаса и поддона, монтаж простой душевой кабины без электрики3900
Сборка и подключение душевой кабины с гидромассажем4900
Сборка каркаса и монтаж душевой кабины с гидромассажем и парогенератором5400
Сборка душевых кабин больших габаритовот 6000
Установка кабины и поддона на подиум1200
Демонтаж душевой кабиныот 1200
Герметизация 1 метра шва кабины100
Монтаж поддона на пол и подключение его к канализации1500

Что касается цен на дополнительные комплектующие и их монтаж, они могут быть такими.

НаименованиеЦена в рублях
Подводка гибкая 1.5 метра600
Герметик антигрибковый300
Уголок ½’’150
Манжета 50х4050
Допматериалы – лен, хомуты, прокладки100

Конечно, собрать дешевую душевую кабину выгоднее своими руками. Но если вы купили качественное и дорогостоящее оборудование, и не имеете навыков работы с ним, лучше не пугаться цен и попросить собрать гидробокс профессионалов.

Этап шестой

Сборка передней рамы

  1. Соедините поперечные (дугообразные) и продольные (прямые) алюминиевые профили с помощью саморезов
  2. Установите передние боковые неподвижные стекла в паз продольного профиля, предварительно надев на стекло силиконовый П-образный резиновый уплотнитель.

Если стекло с трудом вставляется, не пытайтесь по нему стучать, не надо забивать его. Попробуйте намазать немного силиконового герметика на П-образный уплотнитель и аккуратно с нажимом, не изгибая и не деформируя стекла, пробуйте вставить его в паз.

3.Прижмите свободный край стекла уголками крепления передних стенок, используя саморезы.

Пошаговая инструкция по подключению душевой кабинки своими руками

Перед началом подключения необходимо ознакомиться с инструкцией или руководством, прилагаемым к приобретенному товару. Последовательность действий включает устройство и фиксацию поддона с подключением к канализации, затем присоединение к водопроводу. В последнюю очередь осуществляется подключение к электросети.

Монтаж поддона или подиума

Для обеспечения необходимого уклона канализации наиболее распространенным вариантом является подиум, на который устанавливается поддон. При установке открытой кабины подиум может выполнять одновременно функцию организации слива воды в канализацию вместо поддона. В этом случае поверхность подиума должна быть полностью герметичной и иметь небольшой уклон в сторону сливного отверстия.

Монтаж поддона.

При определении габаритов подиума руководствуются следующими правилами:

  • минимальная высота подиума принимается из расчета уклона канализации не менее 3° или не менее 3 см на каждый 1 м канализации до стояка с учетом размеров сифона;
  • учитывается высота укладки плитки, равная 25 мм;
  • при высоте подиума от пола более 10 см для удобства и безопасности устраивается дополнительная ступенька;
  • максимальная высота подиума должна обеспечивать расстояние не менее 20 см от верхней части душевой кабины до потолка;
  • внутри подиума предусматривается канал для прокладки сливной трубы;
  • в плане размеры подиума не должны быть меньше аналогичных размеров кабинки.

Габариты подиума.

Бетонная смесь готовится в следующих пропорциях: 1 часть цемента, 3 части мелкого щебня, 3 части песка. Вода добавляется до достижения густой консистенции. Раствор достигает прочности не менее, чем через 2 недели с момента заливки. Перед облицовкой подиума плиткой в предусмотренных каналах прокладывается канализация с требуемым уклоном. В случаях, когда подиум выполняет функцию поддона — устраивается сифон и проверяется герметичность канализации.

Подсоединение поддона к канализации

Сливная труба принимается диаметром от 4 см. При выборе меньшего сечения могут образовываться засоры. Широкий диаметр слива требует большого пространства под поддоном.

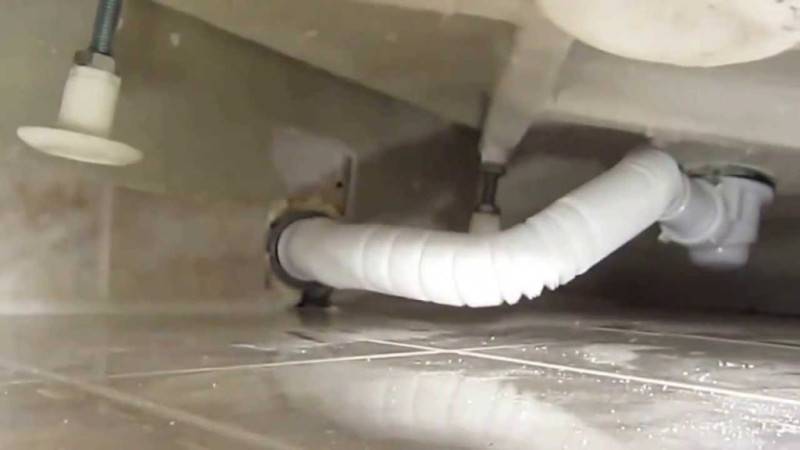

Сливная труба, подключенная к канализации.

Подключение душевой кабины с поддоном к канализационной системе проводится в несколько этапов:

  1. Поддон предварительно устанавливается в горизонтальной плоскости с использованием разводного ключа и строительного уровня (необходимый уклон для слива уже предусмотрен при изготовлении поддона).
  2. В отверстие поддона герметично монтируется слив.
  3. Под поддоном закрепляется сифон.
  4. К сифону прикручивается гофрированная труба, которая выводится в канализацию. Стык обрабатывается герметиком.
  5. Поддон возвращается в горизонтальное состояние согласно п.1.

В схему подключения к канализации включается плоский сифон. Это производится с целью предотвращения поступления неприятных запахов из канализации.

Прежде чем собирать кабинку дальше, нужно выполнить контрольный слив и проследить отсутствие протечек.

Присоединение труб водопровода

К закрытой кабине вода подводится с помощью гибких шлангов соответствующей длины или отводов из пластика.

Присоединение труб.

Последовательность работ следующая:

  1. Перекрыть воду в системе. Для этого в ванной оптимально иметь запорные краны, чтобы не отключать весь дом.
  2. В предварительно выведенные водорозетки вкрутить угловые переходники с наружной резьбой, к которым прикрутить гибкие резиновые шланги в алюминиевой оплетке. Для герметизации соединений используется фум-лента или сантехническая нить.
  3. Шланги подсоединить к двум резьбовым фитингам на угловой панели кабины, отмеченных красной и синей точками. Соединение имеет резиновую прокладку и не нуждается в дополнительной герметизации.
  4. Включить напор воды, проверить герметичность.

Открытая кабина уголком подключается по-другому.

Перед монтажом заранее в установленное место рекомендуется подвести водяные розетки. Расстояние между ними должно соответствовать расстоянию входных отверстий настенного душевого смесителя. В розетки устанавливаются патрубки смесителя с гайками и декоративными крышками. Патрубки имеют небольшой изгиб, что позволяет подогнать их расположение под смеситель путем вращения.

Водяные розетки.

Установка стенок и дверей душевой кабины

Вы установили душевой поддон, теперь настало время стекловолоконных стенок и дверей. Душевые кабины именно из этого материала набирают все большую популярность, благодаря его гибкости и простоте монтажа и ухода.

Установка стенок душа – работа довольно сложная, но если вы попросите друга помочь вам, вы обязательно с ней справитесь. Перед началом монтажа мы настоятельно рекомендуем вам внимательно прочитать инструкцию изготовителя. Разные душевые кабины могут значительно отличаться друг от друга, поэтому в первую очередь вы должны ориентироваться на рекомендации производителя.

Даже если вы купили комплект, включающий поддон и каркас с панелями, проверьте их совместимость. Распакуйте компоненты стенок, стараясь не повредить стеклянные панели, так как они довольно хрупкие. Перед началом работы убедитесь, что у вас есть все необходимые инструменты – рулетка, хорошая дрель, отвертка и пистолет для герметика.

Элементы каркаса стенок душевой кабины.

Первый шаг этого этапа работы – сборка и установка металлического каркаса. Вкручивая винты, не затягивайте их слишком туго.

Сборка каркаса.

После того, как металлический каркас будет собран, мы рекомендуем вам разместить его на верхней части поддона и убедится, что они должным образом совмещаются. Хорошо, если у вас есть помощник, так как каркас не обладает достаточной жесткостью, пока не прикреплен к стене.

Установка каркаса.

Используя спиртовой уровень, убедитесь, что стойки каркаса действительно вертикальны. После этого отметьте на стене места, где предстоит сверлить отверстия для последующего крепления рамы.

Разметка мест для сверления отверстий.

Теперь на время уберите каркас в сторону и просверлите отверстия в стене

Принимая во внимание, что вам предстоит сверлить кафельную плитку, вы должны работать с большой осторожностью, в противном случае она может легко треснуть. Используйте хорошее сверло по бетону и максимально уменьшите скорость вращения вашей дрели. По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов

По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов

По мере увеличения глубины отверстия постепенно увеличивайте частоту оборотов.

Сверление отверстий в кафельной плитке.

Просверлив отверстия, вставьте в них пластиковые дюбели подходящего размера

Важно, чтобы дюбели соответствовали размеру отверстий, иначе они не будут должным образом удерживать конструкцию

Герметизация каркаса силиконом.

Поместите каркас на место и закрепите при помощи шурупов. Закручивая их, следите, чтобы между стенами и рамой не оставалось щелей.

Крепление каркаса к стене.

Следуя инструкциям производителя, закрепите боковые панели. Используйте отвертку, чтобы установить крепления, входящие в комплект поставки. Проверьте, соответствуют ли панели остальным элементам конструкции.

Установка полупрозрачных стенок.

После фиксации боковых панелей ваша душевая кабина должна выглядеть примерно так, как на фотографии. Если вы купили другую модель, вы должны прочитать инструкцию и следовать ее рекомендациям.

Убедитесь, что стеклянные панели установлены правильно, в противном случае душевая кабина не будет водонепроницаемой. Будьте внимательны и осторожны, если хотите получить профессиональный результат.

Стенки душевой кабины.

Установите ролики на дверь душевой кабины в соответствии с инструкциями изготовителя и закрепите их с помощью винтов. Это же касается уплотнителей двери и других элементов, которые поставляются в комплекте.

Установка роликов.

Установите ролики дверей в каналах и проверьте, насколько легко они скользят по ним. Отрегулируйте ролики, если это необходимо, но не прилагайте при этом слишком больших усилий.

Монтаж двери.

На этой фотографии вы видите ролики, размещенные внутри канала. Если ролики установлены неправильно, дверь душевой кабины не будет легко перемещаться вдоль стенок.

Дверь душевой кабины.

Осталось только приделать на место дверную ручку и заизолировать все швы. Нанесите силиконовый герметик на все края, особенно в место примыкания каркаса к поддону. Мы рекомендуем вам при этом держать пистолет под углом около 45°. Нанеся силикон, проведите по нему мокрым пальцем. Подождите немного, чтобы герметик успел высохнуть.

Установка ручки.

Если вы следовали нашим советам и инструкции производителя, очень скоро вы сможете пользоваться душем по его прямому назначению. Согласитесь, мыться, осознавая, что установка душевой кабины проведена самостоятельно, гораздо приятнее.

Источник перевода: www.howtospecialist.com

Сборка кабинки и крепление к поддону

Перед тем как начать установку панелей, нужно убедиться, что на них установлено все необходимое оборудование, которое входит в комплектацию модели.

Определить места крепления: возможно, моделью уже предусмотрены технологические отверстия. Если на задней панели имеется зеркало, то при его креплении не используется ключ

Гайки аккуратно затягиваются вручную. Нужно закрепить аксессуары, которые входят в комплектацию модели.

  • Монтаж панелей на поддон следует начинать с задней стенки. Аккуратно ее подняв и поставив, надежно закрепить.
  • Выполнить монтаж боковой панели, при ее креплении произвести вертикальные соединения с задней стенкой.
  • Закрепить подобным способом обе боковые панели.

При соединении панелей с поддоном должно быть абсолютное совпадение границ элементов, появление ненужных расстояний приведет к нарушению герметизации конструкции.

Как устанавливать каркас

Обычно каркас состоит из 4 профилей. 2 из них вертикальные и 2 полукруглые. После определения, где должен быть верхний полукруглый профиль и где нижний, необходимо шурупами закрепить их и боковые. Затем при помощи шурупов с ограничителями по длине ввинтить в полукруглые профили.

Установка стенок

  1. В том случае, если стекла не промаркированы, то определить верх нужно самостоятельно. Сделать это просто: сверху отверстий будет больше. Если направляющие тоже не имеют никаких отметин, то определяющим фактором будет толщина, тонкая — нижняя направляющая, более широкая — верхняя.
  2. Чтобы выполнить монтаж стекла к аркам ограждения, нужно немного поднять стекло и промазав его герметиком, поставить обратно. Потом нужно закрутить винт в прижимной лапке.

  3. Стекла в стойках имеют пазы, выполнить монтаж к арке.
  4. На стекла необходимо надеть силиконовый уплотнитель.
  5. Обработать герметиком поддон и поставить стекла.
  6. Следующим этапом будет установка боковых панелей, места стыков нужно промазать силиконом.
  7. Закрепление задней части кабинки.

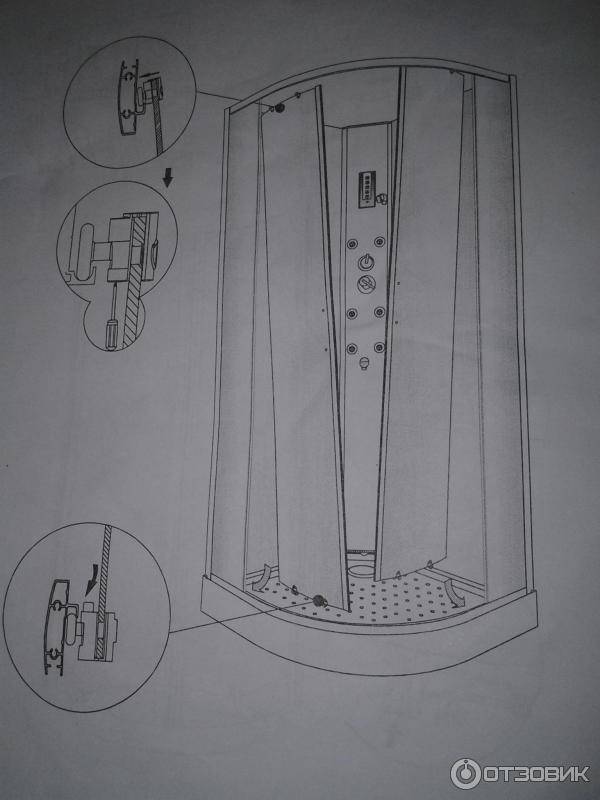

Монтаж двери душевой кабины

На края надевается силиконовый уплотнитель, устанавливаются ролики. Верхние направляются вертикально, а нижние можно оттягивать при монтаже

После установки двери важно настроить их положение, они не должны пропускать воду

Справка! Монтаж душевой кабины требует профессионализма, смекалки, определенных знаний, практических умений. Далеко не каждый может самостоятельно выполнить какие-либо сантехнические или ремонтные работы.

Плюсы и минусы душевой кабины без поддона

В последнее время душевая без поддона приобрела особую актуальность благодаря ряду особенностей:

  1. Душевую кабину можно смонтировать в помещении с любой планировкой и метражом.
  2. Возможности для дизайнерских решений безграничны.
  3. Ванная с такой душевой визуально выглядит просторнее.
  4. Следить за чистотой помещения проще.
  5. Устройство дополнительного слива устраняет риск затопить соседей.
  6. Людям с ограниченными физическими возможностями и нуждающимся в посторонней помощи пользоваться душевой без поддона намного легче и удобнее.

Однако непрофессиональная установка кабины приводит к проблемам при посещении комнаты с душем без поддона. Минусы при неправильном монтаже:

  1. На полу в душе скапливается вода, причина тому — некорректно cмонтированный трап.
  2. При открытии дверцы душевой вода вытекает из кабинки в остальную часть ванной комнаты.
  3. Неполадки в системе «теплого пола».
  4. Появление гнилостного запаха при неграмотном монтаже сифонной системы.

Оптимальные размеры душевой кабины без поддона — 1×1 кв. метр. Такой площади достаточно, чтобы свободно наклоняться и поворачиваться во время мытья, а место для подобного уголка чистоты можно найти почти в любой квартире.

Но если помещение позволяет, размеры душевых кабин без поддона можно увеличить и чувствовать себя во время водных процедур по-настоящему комфортно.

Важно! Лучше всего делать душевую без поддона в квартирах с высокими потолками. Минимальная высота основы для трапа – 10 см

В строящемся доме установку душевой чаще всего предусматривают изначально, но в уже построенной квартире не обойтись без подиума. И если потолки невысокие, то потеря этих сантиметров будет ощутимой.

Необходимые материалы и комплектующие

Красиво оформить душевую без поддона в квартире можно с помощью разнообразных строительно-отделочных материалов и сантехнических элементов. Из последних понадобятся:

  • смесители;
  • системы дренажа;
  • лейки для душа.

Чтобы возвести в душе перегородочные конструкции, пригодятся кирпичи или пеноблоки, а стеновую отделку можно выполнить кафелем, пластиком или стеклом.

От большинства пород дерева лучше отказаться — несмотря на декоративный вид, они плохо реагируют на влажные помещения.

На водонепроницаемый слой обычно наносят гидроизоляционную пленку в сочетании со специальной битумной мастикой.

Стены и перегородки в душевом помещении возводят и отделывают из следующих материалов:

  • кирпич;
  • шлакоблоки;
  • сэндвич-панели;
  • специальные фанера или гипсокартона, хорошо переносящие повышенную влажность;
  • поликарбонат;
  • стекло, стеклянные блоки;
  • пластиковые панели;
  • стеклянная, пластиковая, керамическая мозаика.

На полу будут уместны покрытия из песчаника, морской гальки, керамики. Можно использовать лиственничный или кедровый массив – эти породы древесины не боятся воды и подходят для ванных и душевых.

Перед началом укладки финишного пола нужно позаботиться о гидроизоляции, которая предохранит половое основание от разрушительного влияния воды.

Эксплуатация и уборка душевой кабинки

Для всех моделей вне зависимости от типа правила эксплуатации одинаковые. Отличаются лишь средства для мытья – выбор того или иного из них зависит от материала, из которого сделан конкретный элемент конструкции.

При эксплуатации нужно помнить о некоторых требованиях.

  1. Ни одну из деталей нельзя чистить с помощью абразивных средств или материалов – они оставят микроцарапины даже на плитке или триплексном стекле.

    Ни одну из деталей нельзя чистить с помощью абразивных средств или материалов

  2. Поначалу царапины могут быть не видны, но при регулярном использовании абразивов внешний вид кабинки утратит былую привлекательность.
  3. Для механической уборки можно использовать резиновый скребок, пароочиститель, мягкую тряпку и губку (обязательно синтетическую).

    Как мыть душевую кабину

Также стоит отметить, что уборка кабинки по периодичности делится на несколько видов.

  1. Текущую уборку проводят после каждого принятия душа. При этом все поверхности ополаскиваются горячей водой и вытираются насухо.
  2. Основная уборка определяется частотой эксплуатации. Обычно такую уборку проводят раз в месяц с применением чистящих средств и дальнейшей протиркой кабинки.
  3. Интенсивная уборка заключается в тщательной чистке отдельных элементов или всей кабинки в целом с помощью сильнодействующих средств. Целесообразна при появлении соляного налета, сильных загрязнений, а также в тех случаях, когда душем долгое время не пользовались.

    Текущую уборку проводят после каждого принятия душа

О видах душевых кабинок

Душевая кабинка – это закрытый бокс для проведения гигиенических процедур. Существует масса моделей, но всех их можно разделить на две большие группы.

1. Открытые

Пространство открытых кабинок ограничивается лишь стенами бокса и ванной комнаты. Подобные конструкции еще называют душевыми уголками.

Душевой уголок

Стоят подобные модели дорого, зато монтаж проводится быстро и без каких-либо проблем (с учетом того, что потребуется выравнивание и гидроизоляция пола и стен).

Открытая кабинка

2. Закрытые

Закрытая душевая кабина

В закрытых кабинах кроме стен есть также дно и «потолок». Проще говоря, они закрыты всесторонне. Такие кабинки могут быть самых разных размеров, но обычно это от 0,7х0,7 м до 2х2,1 м. Также их делят на простые и многофункциональные, при этом в последних предусматривается ряд дополнительных опций:

  • ароматерапия;
  • гидромассаж;
  • «летний» душ;
  • лечение цветом;
  • «сауна»;
  • радиоприемник.

Это интересно: Ремонт смесителя в ванной комнате своими руками — рассматриваем вместе

Кабины для душа в интерьере

Модные современные интерьеры выгодно отличаются эргономичностью, легкостью и наличием свободного пространства. По этой причине дизайнеры разработали компактные и стильные душевые конструкции без поддона.

Бокс для душа без поддона используется для организации небольшой ванной комнаты и просторного помещения. Разнообразие моделей позволяет воплощать креативные дизайнерские идеи в оформлении интерьера.

Так как стенки кабины для душа обычно изготавливаются из тончайшего прозрачного пластика, конструкция выглядит воздушной и легкой

Важное достоинство душевого бокса без поддона – для его установки потребуется минимальное пространство

Душевая без поддона не только успешно справится со своим прямым предназначением, но и стильно преобразит интерьер ванной комнаты

В качестве перегородок душевой кабинки производители чаще используют прозрачное или органическое матовое стекло. После принятия душа на стеклянной поверхности не остаются следы от водяных капель.

В зависимости от особенностей интерьера ванной можно оборудовать душевую кабинку пластиковыми панелями, блочными стенками, стеклоблоками и т. д.

Создаст оригинальный интерьер душевой бокс с перегородками из двойного прочного стекла, внутри которого вмонтированы светодиоды или подсветка.

Душевая кабина с подсветкой часто используется современными дизайнерами. Оригинальная конструкция может играть роль акцентирующего элемента дизайна ванной

Чтобы душевая кабинка смотрелась стильно, требуется правильно подобрать материалы, поэтому для создания проекта есть смысл обратиться к дизайнерам.

Существенно улучшит дизайн бокса для душа нестандартное напольное покрытие. Пол кабинки покрывают керамической плиткой, которая необязательно должна соответствовать стилистике оформления стен и других поверхностей ванной комнаты.

Керамический пол душевого бокса, выложенный контрастной мозаикой – отличное решение для оформления современного интерьера. Перед началом облицовочных работ необходимо идеально выровнять поверхность

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
