Устройство дренажа фундамента

Что надо знать при организации дренажа

• Необходимо тщательно продумать расположение колодцев для сбора воды. В среднем для частного дома достаточно шести штук, два из которых являются приемными, а четыре – смотровыми. Удобнее всего колодцы располагать по углам будущего здания.
• При расчете наклона дренажной системы необходимо учесть, где расположен главный колодец. Уклон должен иметь такое направление: от дальнего смотрового, расположенного в углу, к центральному приемному.
• Обязательно следует предусмотреть способы очистки. Это обязательное условие для полноценного функционирования дренажной системы и качественной защиты фундамента от влаги.

Как сделать монтаж системы самостоятельно?

Уровень грунтовых вод

Конечно, прежде чем сделать любую строительную работу, составляют ее проект. Составив проект, будет легче рассчитать затрачиваемый материал и посчитать, сколько будет стоить работа. Цена на такой проект в фирмах высокая. Но можно сильно сократить цену, рассчитав все самостоятельно.

Затем нужно узнать залегание грунтовых вод на вашем участке. Для этого можно воспользоваться специальным оборудованием или вызвать специалистов. Это можно сделать и самостоятельно.

Для определения уровня воды выройте на участке пробную яму, примерно на 2, 5 метра в глубину. Вы сможете рассмотреть пласты почвы. Увидите их структуру, а так же узнаете их характер. Только затем можно приступать к основной работе.

Подготовка фундамента здания

Сам фундамент тоже нуждается в тщательной подготовке, прежде чем сделать дренажную систему. Для этого:

1. Откапываем вокруг старый фундамент и счищаем с него все остатки гидроизоляции. Если они конечно есть.
2. Просушиваем фундамент. Это можно сделать с помощью тепловой пушки либо в солнечный и теплый день, тогда фундамент просохнет самостоятельно (но это будет значительно дольше и может занять сутки — двое).

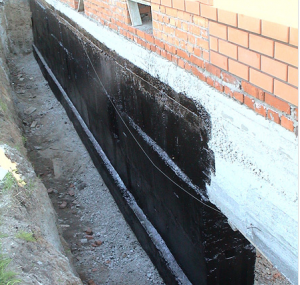

3. Теперь наносим новую гидроизоляцию:

• обмазочную;
• проникающую;
• из полиэтилена;
• оклеечную (битумом)

Для мелкозаглубленного фундамента

Для такого вида фундамента лучше всего делать дренаж на начальном этапе строительства по схеме. Расположить трубы нужно по периметру с наружной стороны от фундамента по кругу. Роиться траншея глубиной не более подошвы вашего фундамента. По углам роют колодцы, которые будут содержать резервуары для воды.

Дренаж монолитного фундамента

Такой фундамент строят из монолитных полит. Плита при движении грунта способна передвигаться. При таких движениях может сдвинуться и само строение. Чтобы это предотвратить стоит продумать систему дренажа еще на этапе проектирования дома. Плита может стать надежным основанием вашего дома, только при качественной дренажной системе.
При постройки такого дренажа вокруг дома роют ров, в который будет закладываться сама дренажная система. Ров роиться на не менее 3 метров от плиты. Дно такой траншеи засыпается кирпичным боем. Затем устанавливают сами дренажные перфорированные трубы. Сверху их укрывают геотекстилем, который выполнит роль гидроизоляции. При этом делают отводы воды.

Дренаж ленточного фундамента

Система такого дренажа практически не отличается от системы всех остальных типов фундамента. Вокруг дома выкапывается ров по периметру фундамента, глубина которого должна превышать глубину самого фундамента. Потом так же на дно укладывается битый кирпич. Делают перекрытие из веток, которое укрепит основное перекрытие. Дальше все по общим правилам демонтажа.

Особенности дренажных колодцев

Любой дренаж вокруг участка или строения должен сооружаться с применением нескольких смотровых колодцев, расположенных в местах изгиба труб. Именно в этих местах наиболее часто происходит засорение дренажных труб. Через смотровой колодец можно контролировать чистоту дрен и очищать их при необходимости. Колодцы могут быть куплены или изготовлены из любых материалов. Они должны иметь такую ширину, чтобы удобно было производить их очистку, опустив туда руку.

Смотровой колодец

Помимо нескольких смотровых колодцев, в самом нижнем месте участка располагается коллекторный колодец, предназначенный для сбора всей стекающей по каналам воды. Это более широкое и объемное сооружение, которое может быть бетонным, пластиковым или металлическим. Глубина его выбирается с таким расчетом, чтобы входящие в него трубы находились на значительном расстоянии до дна. Это дает возможность периодически очищать колодец от скопившихся на его дне отложений и позволяет колодцу заполняться стоками. Из коллекторной емкости вода может откачиваться насосом или уходить самотеком в отведенные места.

Создав по всем правилам дренажную систему вокруг дома, вы избавитесь от губительного влияния излишней сырости, воздействующей на фундамент и заглубленные помещения дома.

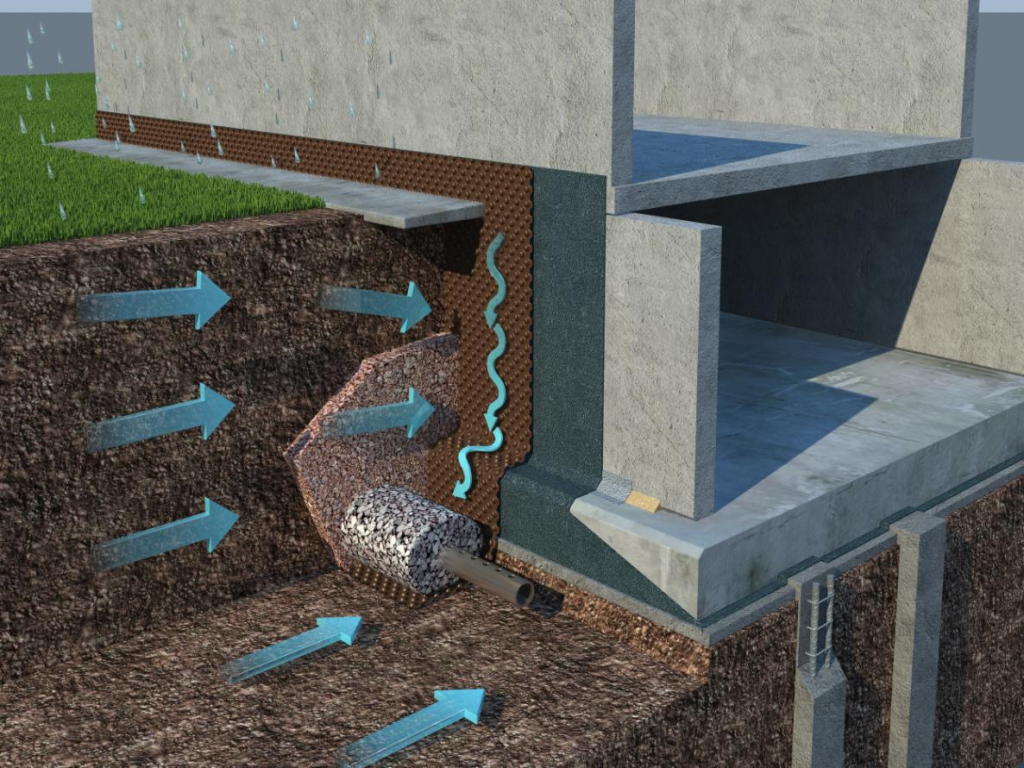

Пристенный дренаж фундамента: устройство, фото

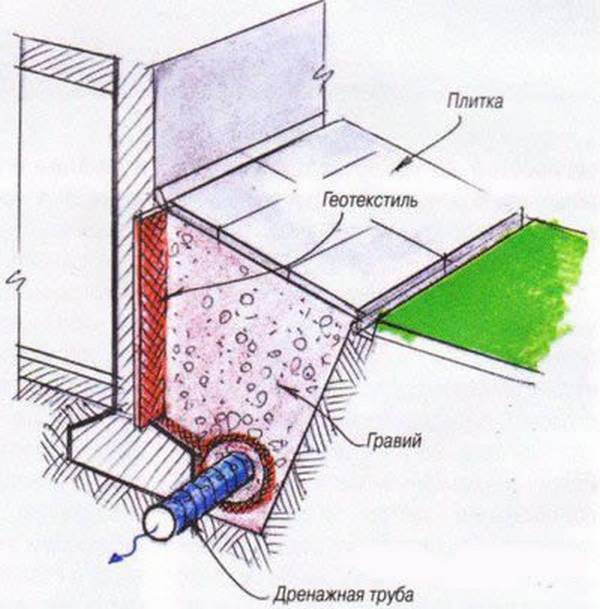

Пристенный дренаж фундамента делают для того, чтобы защитить основание дома от избыточного количества влаги, которая образовалась естественным путем. Сюда относят избыточную влагу от дождей, талых и подземных стоков. Такое устройство способно предохранить основание строения от существенных изменений, связанных с появлением сырости и плесени.

Предназначение устройства

Система осушения, сооруженная около здания, является такой конструкцией, которая состоит из труб с перфорированным основанием. Они устанавливаются с соблюдением определенного угла уклона относительно фундамента в щебневой прослойке. Вся накопленная жидкость концентрируется внизу, а затем по отводной трубе стекает за границы территории.

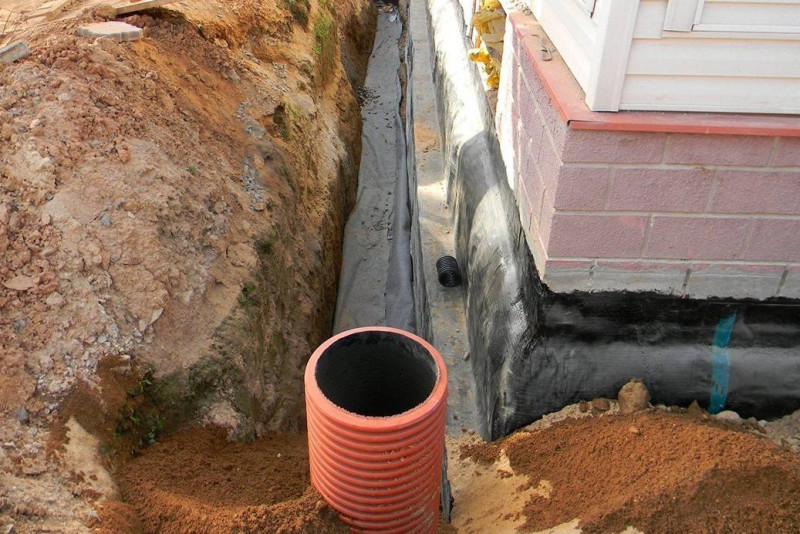

Угловые соединения труб снабжают специальным емкостями – ревизионными колодцами, позволяющими делать прочистку на момент возникновения засоров.

Существует 2 метода:

Чаще всего на загородных участках применяют дренирование закрытого типа. Дренаж, обустроенный подобным образом, не изменяет внешний вид участка, а почва в местах прокладки труб может использоваться для высаживания растений и газонных цветов.

При укладке труб должна использоваться заранее составленная схема для фундамента. Дренажные трубы засыпают смесью песка и гравия. Такая прослойка выполняет назначение фильтра. Сами трубы имеют небольшой вес, при этом обладают повышенной прочностью.

Сооружение дренажной системы

Чтобы осуществить сооружение осушительной системы на ровной плоскости, необходимо обустроить открытый дренаж. Вода, накопившаяся в траншеях, либо высыхает естественным образом, либо перетекает в специальную емкость для сбора воды. Подобные сооружения делают как на ровном грунте, так и на поверхности, имеющей уклон.

Затем осуществляется процесс выкапывания двух канав. Первая яма располагается наверху, вторая – немного ниже. Туда стекает лишняя вода. Канавы объединяются с помощью трубы. Попав в нижнюю траншею, жидкость позже будет устремляться в специальный колодец или водоем.

Чтобы избежать осыпания всей конструкции, важно сделать небольшое укрепление. Для этого необходимо выполнить уклон поверхности в пределах 20 градусов, причем важно учитывать качество грунта

Например, глинистая земля свидетельствует о ее большей крепости, соответственно, уклон можно сделать несколько меньше

Изредка следует проводить очищение канавы от сора. Это предотвратит застаивание жидкости в яме

Например, глинистая земля свидетельствует о ее большей крепости, соответственно, уклон можно сделать несколько меньше. Изредка следует проводить очищение канавы от сора. Это предотвратит застаивание жидкости в яме.

Стоит принимать во внимание качественные показатели главной опоры. Принято выделять разновидности фундамента:. Обратите внимание! Для обеспечения оптимальной защиты фундамента от излишней влаги дополнительно делают гидроизоляцию основания

Обратите внимание! Для обеспечения оптимальной защиты фундамента от излишней влаги дополнительно делают гидроизоляцию основания

Она предохранит строение от неблагоприятного влияния грунтовых вод

Обратите внимание! Для обеспечения оптимальной защиты фундамента от излишней влаги дополнительно делают гидроизоляцию основания. Она предохранит строение от неблагоприятного влияния грунтовых вод

Поверхностный тип дренирования подразделяется на линейный и точечный тип

Предназначение у обоих вариантов одно: не давать влаге шансов разрушить остов здания. В результате жидкость попадает в коллектор, а затем выводится в сточные ямы

Поверхностный тип дренирования подразделяется на линейный и точечный тип. Предназначение у обоих вариантов одно: не давать влаге шансов разрушить остов здания. В результате жидкость попадает в коллектор, а затем выводится в сточные ямы.

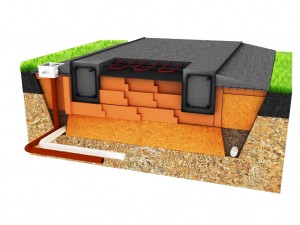

Кольцевое дренирование способствует собиранию воды вокруг дома. Причем следует соблюдать дистанцию в размере полуметра от основания строения. Колодец необходимо располагать немного ниже фундамента.

Вначале делается разметка поверхности, потом выкапываются канавы, их размер зависит от особенностей почвы. Чаще всего их глубина достигает 0,5м, ширина – 40 см. Не стоит забывать об уклоне.

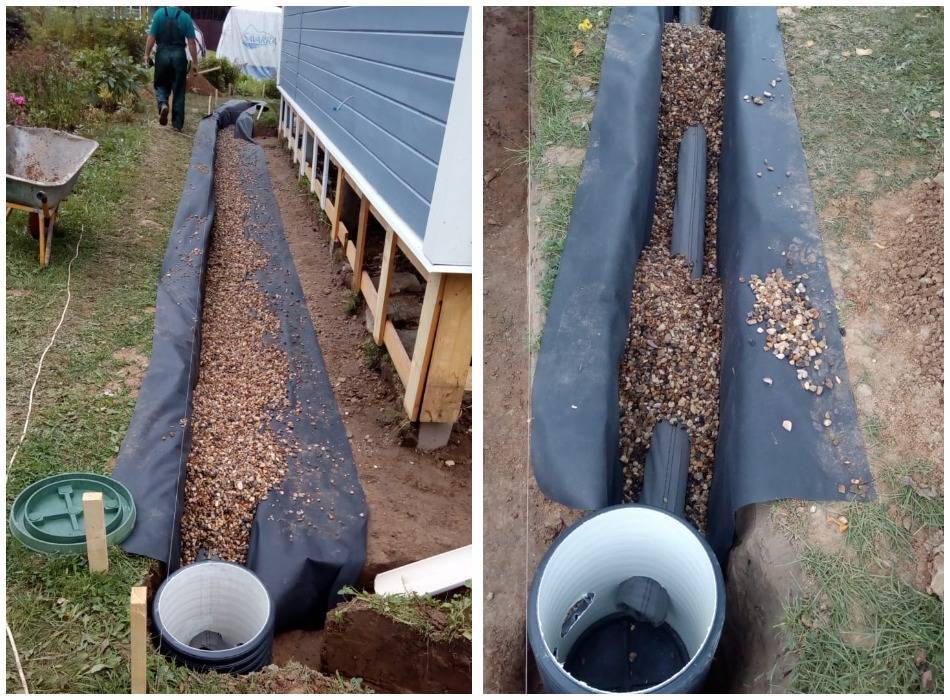

Дно ямы выкладывают специальным материалом – геотекстилем, предохраняющим дренаж от застаивания ила. Затем можно укладывать трубы, которые затем засыпаются щебневым композитом. Чтобы ее основание было крепким и прочным, следует сделать фиксацию щебнем. Верхний слой должен состоять из грунта, который можно засеять газонной травой. Лишняя влага чаще всего стекает в колодец или канализацию, предназначенную для массового пользования.

Полезные рекомендации

Раскладку труб вполне оправдано вести одновременно с подготовкой ревизионных колодцев. Такой прием поможет избежать рассогласования и неработоспособности системы. Во всех колодцах ставят емкость для сбора ила или просто оставляют для него пространство. Между точкой ввода трубы и основанием колодезной шахты резервируется 0.2-0.25 м. Засыпка щебня по сторонам от дрен производится обязательно; ближе к фундаменту стоит поднять его на высоту самой почвы.

Подъем слоя щебенки над дренами рекомендуется делать от 30 см. Выше кладется геологический текстиль, мешающий смешению материалов и накоплению ила. Далее кладут песок, поднимая его до уровня земли. Песчаную засыпку трамбовать категорически недопустимо, это ослабит проницаемость грунта для воды. Специалисты и знатоки советуют выбирать дренирующие трубы с повышенным уровнем жесткости.

О том, как монтировать дренажный фундамент, смотрите в следующем видео.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

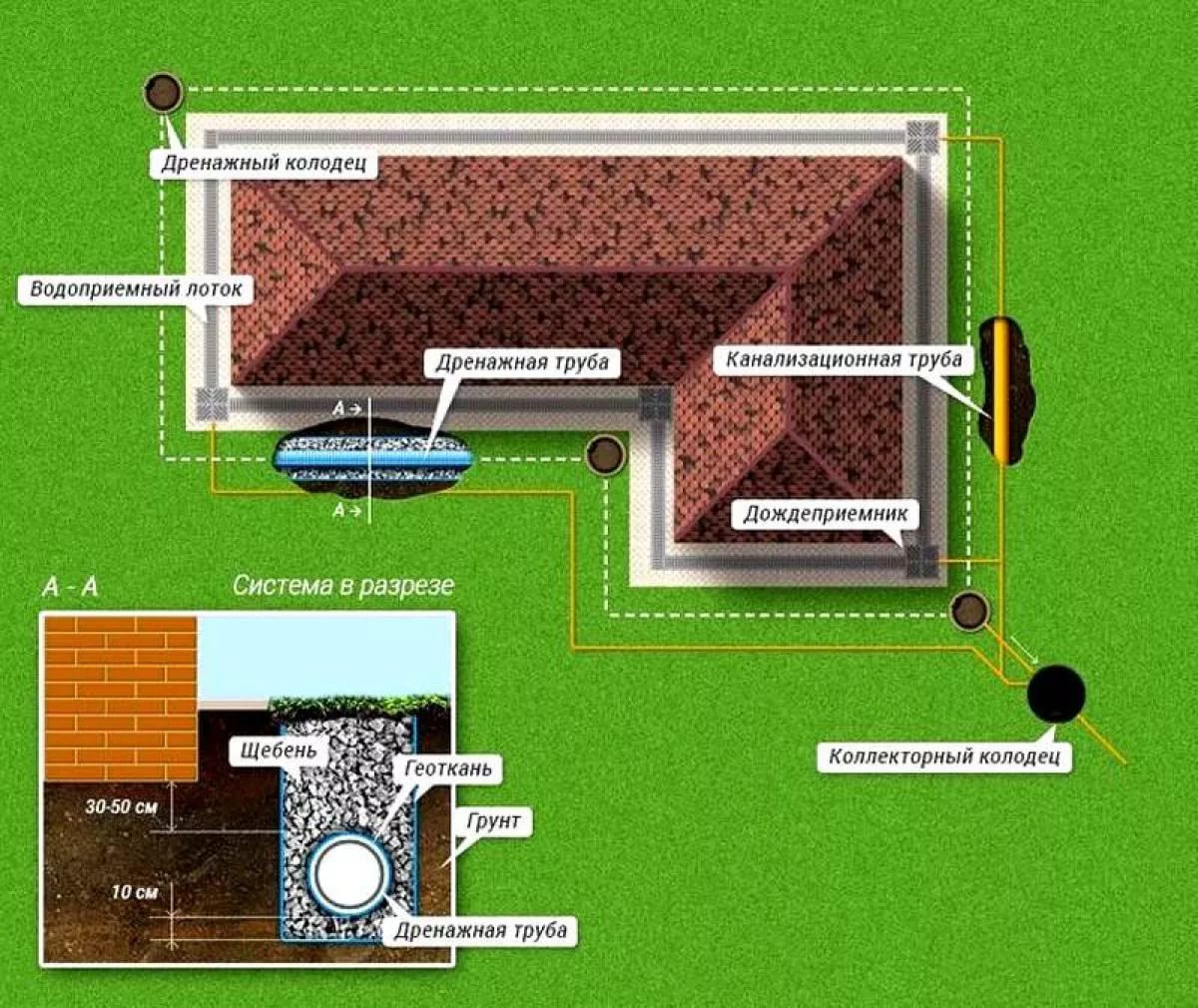

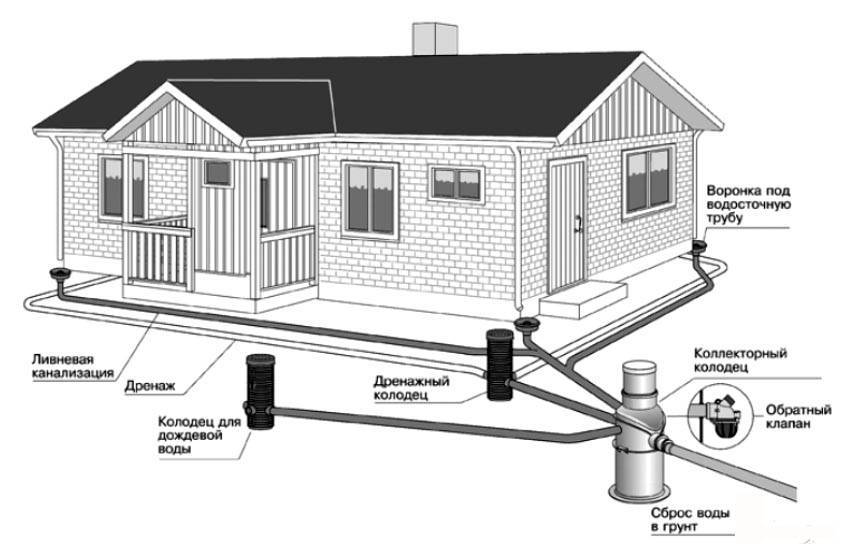

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

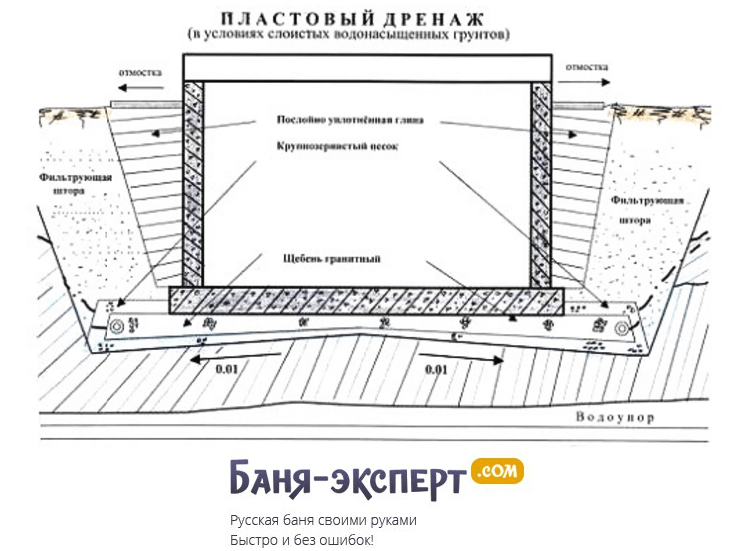

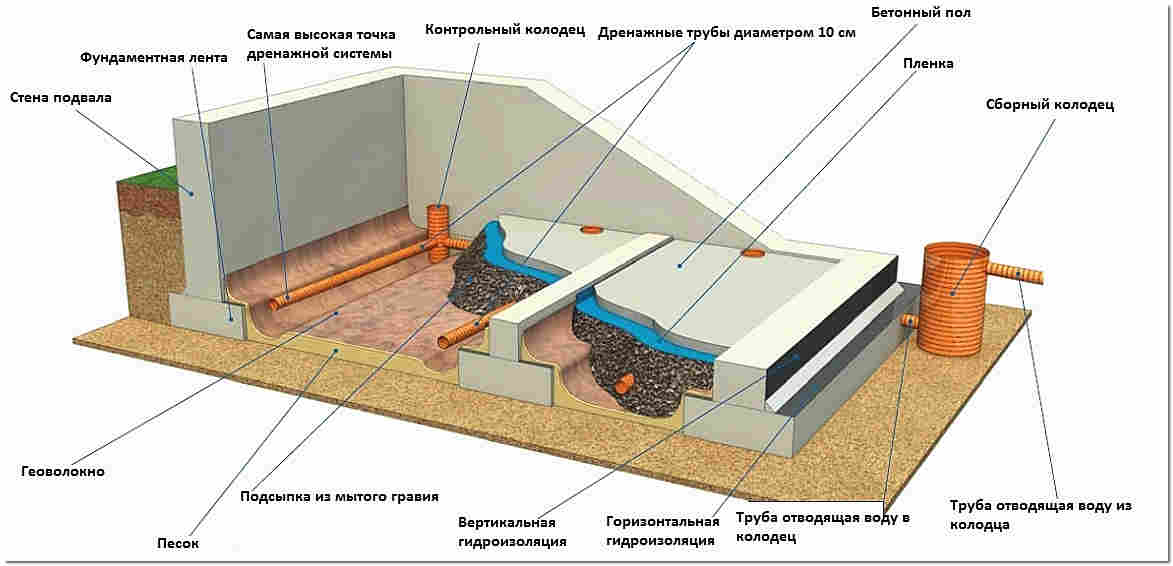

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Прочистка и обслуживание дренажной системы

Если дренаж сделан правильно, то обычно он не требует постоянного обслуживания или прочистки. Однако бывают ситуации, когда дренаж забился в определённом участке. В этой ситуации необходимо предпринять следующее шаги:

1. Открыть люки установленных смотровых колодцев и посмотреть, где стоит и не уходит вода. Это поможет определить проблемный участок;
2. Через смотровой люк необходимо просунуть шланг, который может подавать сильный напор воды. Под сильным напором можно выбить загрязнение;
3. Если обычный шлаг не поможет, то можно вызвать специальную машину с гидрантом и сильным напором.

Проект дренажа по периметру участка – пошаговая инструкция

Перед составлением проекта необходимо узнать особенности участка:

1. Начертить план с точным расположением всех построек, садовых дорожек и беседок. Учесть те места, где проходят наружные и подземные коммуникации.
2. Составить схему с размерами фундаментов построек, особенно внимательно изучить глубину их залегания.
3. Нарисовать топографическую карту с указанием особенностей рельефа.

Чтобы комплектующие дренажной системы не повредили корни растений, на чертеже отмечаются места посадки деревьев и кустарников.

Пример устройства закрытой конструкции дренажа по периметру участка

1. Определить месторасположение естественного приемника воды – дорожная канава или природный водоем.
2. По периметру участка прорыть траншеи глубиной 1-1,3 м и шириной 40 см для укладки в них магистральных труб диаметром 110 мм. Минимальное расстояние расположения траншей от забора составляет 50 см, от края отмостки постройки – 100 см.
3. Выкопать на участке траншеи глубиной 80 см и шириной 30 см для перфорированных труб, которые собирают воду и передают ее магистральным каналам. Для полноценного стока воды необходимо соблюдать уклон не менее 1 см на 1 погонный метр. Промежуток между дренами для глинистой почвы составляет 8-10 метров.
4. Пролить каналы большим количеством воды. Если скорость оттока низкая, то необходимо увеличить градус уклона, при застое вод – создать дополнительные дренажные ответвления.
5. После проверки дно засыпать речным песком на 10 см и утрамбовать.

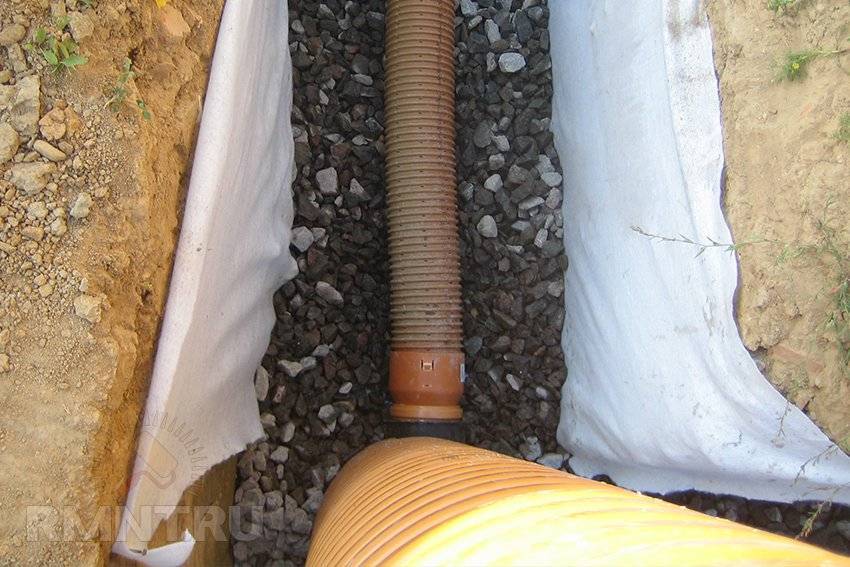

6. Каналы выстелить геотекстилем, плотность которого составляет 120-150 гр/м2, и заполнить гравийным щебнем с фракцией 20-40 мм на высоту 5-10 см.
7. Чтобы предотвратить заиливание, трубы надо обмотать геотекстилем или объемными фильтрами из кокосового волокна.
8. Уложить гофрированные трубы и подвести их к магистральным каналам. В поворотах трубы соединить между собой фитингами или крестовинами, завернутыми в геотекстиль.
9. Засыпать дренажную конструкцию крупнозернистым песком или гранитным щебнем фракции 5-20 мм.
10. Сложить внахлест края геотекстиля и закрыть траншею дерном.

Когда нет природного водоприемника или искусственного оврага, то собранная вода может поступать в накопительный колодец, который обустраивают в низком месте участка. Если рельеф местности позволяет, то вода следует в дренажный приемник самотеком. В противном случае для откачки воды используют насосное оборудование. Для контроля над работой дренажной конструкции и очистки труб создают смотровые колодцы. Их располагают в поворотах и местах пересечения труб.

dizlandshafta

Полезно23Бесполезно

Куда направить излишки воды

В осенний или весенний период года земля перенасыщена влагой и имеет немалый вес. Вследствие этого давление на ваш фундамент значительно увеличивается. На фундамент также влияет и постоянное чередование мороза с оттепелью. Вода своими свойствами проникает в самые мелкие трещинки, увеличивая и размывая их в размере. Этого можно не допустить, организовав грамотный дренаж.

В этой ситуации лучше обратиться к профессионалам, которые спроектируют вам систему водоотвода, но цена за предоставленные услуги будет высока. Если у вас есть необходимые материалы, то вам под силу будет выполнить водоотвод самим

Важно знать, что отведенная вами вода не должна скапливаться в одном месте на участке или дорожках. Лучше всего если она будет уходить с вашего участка

Главные элементы дренажной системы

Дренажные трубы

Главным материалом для дренажа являются, конечно же, трубы, поэтому им посвящена отдельная статья «Трубы для дренажа». Ниже мы более подробно опишем остальные материалы.

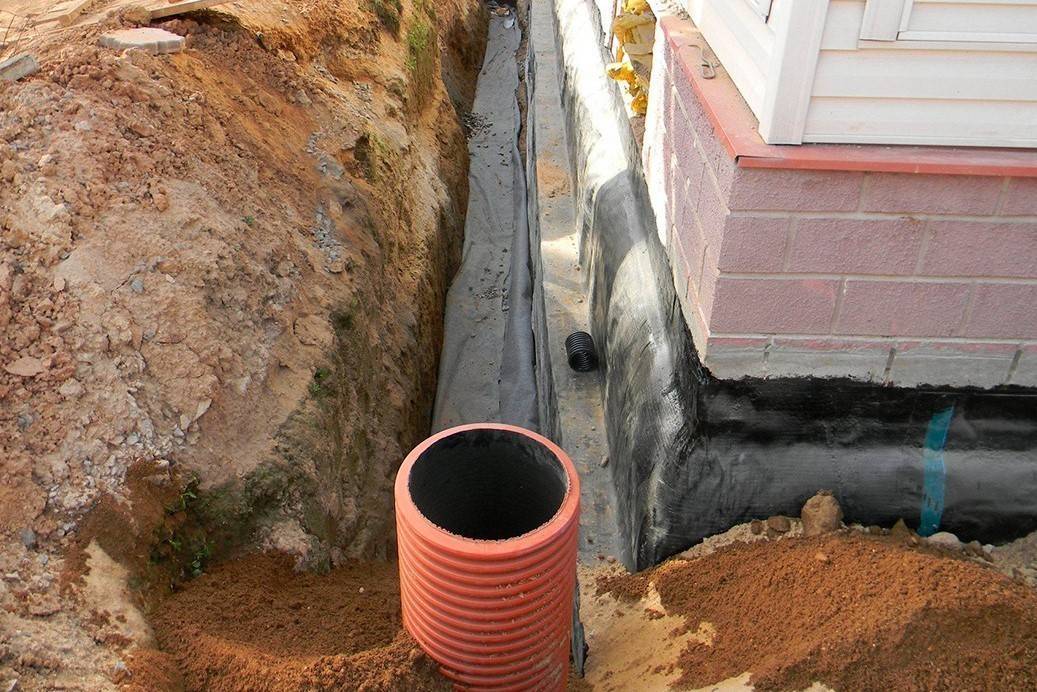

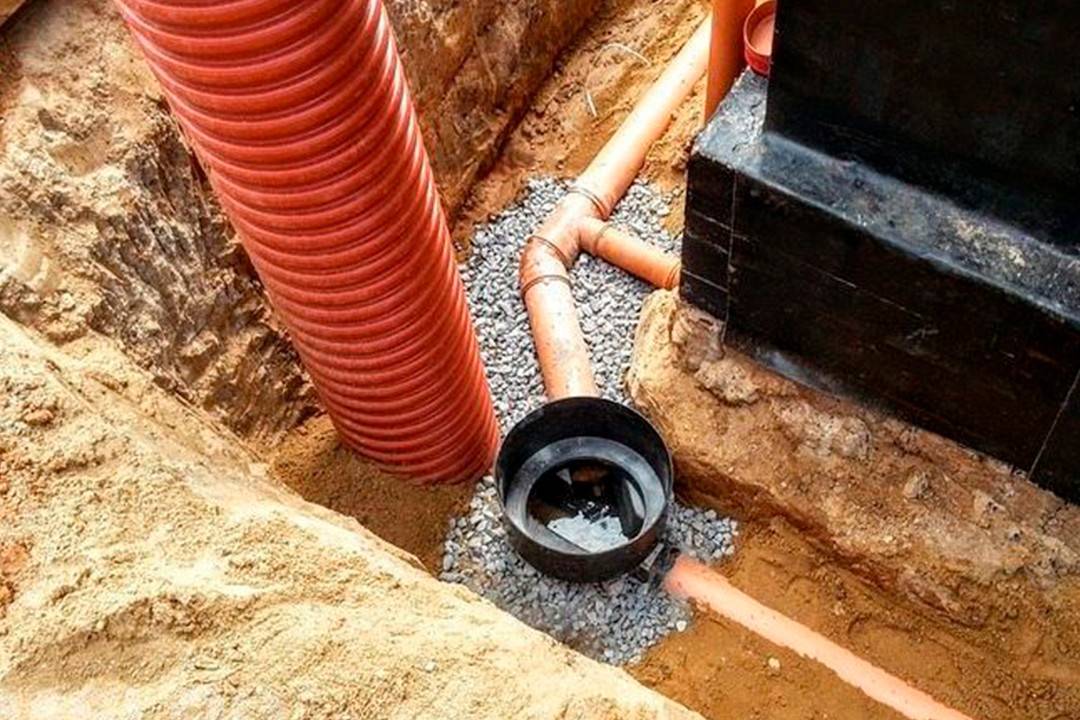

Смотровые колодцы

Колодцы устанавливают с определенной частотой

Пластиковые колодцы для дренажа служат для ревизии и проведения очистки дренажной системы. При необходимости монтируют приемные или перепадные колодцы. При этом придерживаются правил монтажа:

1. Следует устанавливать смотровые колодцы в тех местах, где имеются:

• повороты трассы,
• большие расстояния дренажной трубы;
• изменения уклонов дренажной трубы.

2. Нормальным расстоянием на прямых участках между смотровыми колодцами считается расстояние, равное 40 м. Наибольшим же расстоянием между колодцами дренажа может быть расстояние, не превышающее 50 м.

3. Устройство колодцев у выступов зданий, на поворотах дренажа, является необязательным. Но это только в том случае, если расстояние до ближайшего смотрового колодца от поворота, составляет не более 20 м. Если же дренаж делает на участке, расположенном между смотровыми колодцами, несколько поворотов, то устанавливать колодцы можно через один поворот.

4. Глубину заложения отводящих и водоприемных элементов дренажа определяют гидравлическим расчетом в зависимости от заглубления конструкций, которые должны быть защищены. При этом данная глубина не должна быть меньше той глубины, на которую промерзает грунт.

5. Отток воды из дренажей производят, как правило, в водотоки, водосточно-дождевую канализацию или проточные водоемы. При отсутствии возможности оттока воды из дренажа самотеком следует установить насосную станцию, которая будет служить для перекачки дренажных вод.

Дренирующие обсыпки

Дренирующую обсыпку выбирают в зависимости от состава грунта

В зависимости от типа фильтра и состава грунтов, подлежащих дренированию, подбирают состав дренирующих обсыпок:

1. Возможно устройство двухслойных или однослойных дренирующих обсыпок.
2. При наличии дренажа участка, расположенном в песках средней крупности, когда средний диаметр частиц – около 0,3-0,4 мм и крупнее, крупных или гравелистых, устраивают однослойные обсыпки, используя щебень или гравий для дренажа.
3. При условии расположения дренажа в водоносном пласте слоистого строения, супесях, в пылеватых и мелких песках, а также песках средней крупности с частицами, имеющими средний диаметр, меньше, чем 0,3-0,4 мм, устраивают двухслойные обсыпки из песка, который является внешним слоем, и щебня, являющимся внутренним слоем.

Совет от профессионала:

Толщина каждого слоя дренирующей обсыпки обязательно должна быть не меньше, чем 150 мм.

1. Используемые для дренирующих обсыпок материалы обязательно должны быть чистыми и содержать по весу не более 3-5% частиц, имеющих диаметр менее 0,1 мм. Щебень и гравий, которые применяются для дренажа всех типов, должны быть только изверженных пород – габбро, базальта, гранита и т.п.
2. В поперечном разрезе дренирующие обсыпки могут иметь трапецеидальное или прямоугольное очертание. При помощи инвентарных щитов устраивают обсыпки, имеющие прямоугольное очертание. Без использования щитов, но с откосами в соотношении 1:1, насыпают обсыпки трапецеидального очертания. Рекомендуется двухслойные обсыпки делать прямоугольного очертания, используя инвентарные щиты.

Формы поперечного сечения траншеи: прямоугольная (а) и трапециевидная (б)

В чем необходимость дренажа

Контакт влаги с фундаментом опасен. Повышенная влажность приводит к разрушению и гниению стен. Бетон гигроскопичен, грунтовые воды легко проникают внутрь конструкции. При контакте с армированным каркасом появляется коррозия.

В грунтовых или ливневых водах содержаться соли и кислоты, которые воздействуют на бетон и снижают срок его службы. В зимнее время мокрый фундамент промерзает, давление внутри конструкции увеличивается, основание растрескивается, начинает “гулять”.

Не рекомендуется строить баню или дом на влагонасыщенном участке. Сухие участки, с суглинистой и глинистой почвой, тоже опасны. При обильных осадках или во время таяния снега, влага не впитывается в почву и попадает к основанию. Сооружение теряет свою надежность.

Дренажная система помогает собрать, а затем отвести грунтовые воды от постройки. Дренаж фундамента необходим в следующих случаях:

• Глубина залегания грунтовых вод не больше 1 м.
• Между основанием постройки и залеганием грунтовых вод меньше 0,5 м.
• Грунт в зимнее время сильно пучит.
• Почва на участке глинистая или суглинок, отсутствует ливневая канализация.

В некоторых случаях компенсировать воздействие влаги на бетон и металлические конструкции пытаются гидроизоляцией. Защитить постройку от разрушения можно только при помощи качественной дренажной системы.

Закладывать дренаж вокруг фундамента необходимо еще на этапе строительства дома или бани. Но если этого не было сделано, то защитить здание лучше сразу после строительства.

Последствия отсутствия дренажа

Проникая к основанию постройки, вода приносит ряд неприятностей:

• Стены от постоянной влажности покрываются грибком, плесенью.
• Под полом в цоколе повышенная влажность. Деревянные полы быстро прогнивают. Цокольный этаж от влажности покрывается черной плесенью.
• Опорная часть конструкции со временем подмывается, стены начинают перекашиваться, разрушаться.
• При перепаде давления внутри зимой и весной постройка двигается, в нем появляются трещины.
• Из цокольных этажей постоянно идет неприятный запах.

Влажность страшна всем видам материала, особенно баням из дерева, так как материал гигроскопичен. Дерево хорошо впитывает влагу и начинает гнить изнутри.

После нескольких сезонов воздействия воды на баню или дом коробка придет в негодность. Баню придется перестраивать.

Дренажная система — условия и правила установки дренажных систем (115 фото)

Многие из нас знают, что такое дренаж только по отношению к домашним растениям. Функция дренажа – отводить лишнюю влагу из почвы. Мало кто знает, что дренаж необходимо ставить и при строительстве здания или частного дома. Перед тем, как сделать дренаж, необходимо обязательно сделать хорошую гидроизоляцию для подвала и цокольного этажа.

Ведь даже небольшие капли воды, которые могут просачиваться в подвал, смогут нанести огромный ущерб всем техническим средствам, находящимся в здании.

Структура дренажной системы – это схема труб, траншей, дренажных насосов и колодцев, которые должны регулировать водный баланс почвы. Для того, чтобы понимать, что это такое, вы можете посмотреть фото дренажной системы.

Устройство не очень сложное, поэтому вполне возможно сделать его самостоятельно.

Когда необходимо ставить дренажную систему?

При покупке участка и планировании его застройки, необходимо уточнить у близлежащих соседей следующие вопросы:

• есть у соседей подвалы?
• если подвалы есть, то не собирается ли в них вода?
• растут ли на участке влаголюбивые растения (к таким относится рогоз).

Если хоть на один из вопросов вы получили ответ «да» — начинайте составлять проект дренажной системы. Данная система – это сеть труб, которые будут соединяться между собою при помощи муфт либо должны быть уложены встык.

Трубы должны быть произведены из материалов, которые имеют фильтрующие способности. К таким материалам относится полимер, который прекрасно пропускает воду, при этом задерживает в себе все твердые породы. Это позволяет не забиваться трубам очень быстро.

Все водосборники должны быть размещены в самой низкой точке на участке. Уклон дренажной системы необходимо направлять в сторону. Тогда излишняя влага будет стекать в сторону.

Бывают ситуации, когда система не в состоянии самостоятельно справиться с водоотводом на участке. Тогда необходимо помочь ею при помощи дренажных насосов. Конец дренажного насоса необходимо погрузить в колодец.

Патрубок следует направить на сток воды. Все модели дренажного насоса будут различаться по характеристикам шланга – производительности и пропускной способности.

Дренажная система своими руками

Прежде всего необходимо понимать, какие существуют дренажные системы. Почти все они похожи между собою, но есть небольшие отличия в материалах.

Дренажные системы бывают открытыми, с траншеями, засыпанными в них щебнем и песком, с лотками из пластика либо железобетона, с трубами с перфорацией.

Самым дешевым вариантом считается открытый дренаж. Для того, чтобы сделать его своими руками, необходимо выкопать канавы не более 70 см глубиной. Ширина должна быть около полуметра. Борта обязательно должны быть скошенными (примерно на 30 градусов).

Вода будет выводится в сточную канаву. Данная дренажная система рекомендуется для строительств на участке, который располагается на склоне.

Более привлекательным, с точки зрения ландшафта, вариантом считается дренаж, с засыпанными щебнем траншеями. Для этого необходимо в выкопанные канавы засыпать щебень, а сверху присыпать песком. Траншеи можно копать в виде елочки.

Дренаж с лотками помогает отводить воду из осадков. Лотки для дренажной системы должны быть пластиковыми либо бетонными.

Устанавливают их обязательно бортиками на уровне почвы. Сверху необходимо накрыть при помощи декоративных решеток.

Особенности дренажных систем

Если вы решили изучить вопрос, как организовать дренажную систему, необходимо также изучить и следующие нюансы:

• какая глубина дренажной системы (она должна быть не меньше, чем максимальная глубина промерзания почвы),
• уклон (при неправильном размещении дренажной системы, она вам не поможет),
• куда будет сбрасываться лишняя вода (зачастую выбирают озеро либо овраг),
• учесть возможность насосной откачки воды.

Помните о том, что, не имея дренажной системы, ваше здание будет подвергаться риску затопления. Именно поэтому необходимо еще на этапе закладки фундамента продумать вопрос об установлении дренажной системы подвала. Качественная дренажная система поможет вам не знать проблем затопления вашего дома.

Дренажная система – условия и правила установки дренажных систем (115 фото) Особенности установки и советы по подбору качественной дренажной системы. Фото самых надежных материалов и их сочетания. Обзор лучших идей и проектов.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

1. Сделать котлован на 1 метр больше габаритов здания.
2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

• Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
• Присутствие в вертикальном разрезе напорных подземных вод.
• При опускании подвального помещения ниже водоупорных горизонтов.
• Существование риска на возникновение капиллярного всасывания влаги.

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

https://youtube.com/watch?v=DloSGrkFtYA

1. Расчет размеров дисперсионной воронки.
2. Определение необходимого сечения дренов по притоку.
3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.
