Датчик движения для включения освещения

Области применения датчиков движения

Датчики движения используются теми, кто привык доверять технике и хочет переложить на электронику заботу об освещении нужного места в нужное время.

Предлагается перечень мест установки датчиков движения для включения освещения:

В отношении санузла датчик движения скорее нужен на выключение, чем включение, поскольку многие просто забывают выключать свет в туалете или ванной комнате.

При необходимости датчик движения можно настроить на включение вместо света или вместе с ним еще одного или нескольких бытовых устройств, например, телевизора или кондиционера.

Оптимальный вариант установки датчика в большинстве внутридомовых помещений – дублирование его обычным выключателем. Такая схема, как и схема установки, приведена в паспорте или инструкции по установке на приобретаемый датчик движения для включения света. Читать инструкцию обязательно! Разумеется, и следовать ее указаниям.

Какой датчик движения для освещения выбрать

Ассортимент представлен датчиками с разным принципом действия, исполнением и характеристиками. В частности, выделяют:

1. Датчики с разным климатическим исполнением и степенью влагозащиты. Уличная группа представлена моделями с влагозащищенностью не ниже IP 55 (при эксплуатации без козырька, на открытых столбах или участках – не ниже IP65), пылезащищенными корпусами и диапазоном рабочих температур от -40 до +60 °С. Датчики для внутреннего размещения имеют степень защиты выше IP22 и работают при температуре в пределах от – 20 до +40 °С.
2. Модели с разным способом монтажа: накладные, монтируемые на высоте около 2,5-3 м от уровня пола (в том числе в углах, при использовании специальных кронштейнов) и, как правило, имеющие ограниченный угол обзора (120-180°) на стенах, и встраиваемые. При монтаже на потолок последние имеют угол обзора до 360 °. Настенные виды в свою очередь разделяются на модели с неизменным углом обзора и датчики с возможностью изменения положения головки с линзой. Последние позволяют корректировать зону охвата в небольших пределах.
3. Устройства с разным типом питания: подключаемые к стационарной сети, беспроводные, работающие от обычных или солнечных батарей и комбинированные.
4. Модели с разным принципом действия, включая датчики ИК, ультразвуковые сканеры, генераторы микроволн.

Максимальным преимуществом обладают комбинированные модели, совмещающие разные принципы срабатывания, но из-за дороговизны их применение в частной сфере ограничено.

В целом при выборе конкретной модели датчика движения помимо цены и зоны охвата (дальности и угла) обращается внимание на:

• число полюсов – для традиционных ламп достаточно двухполюсных устройств, подключаемых последовательно через фазу и ноль, для светодиодных нужны трехполюсные;
• мощность подключаемых осветительных приборов: мощность датчика должна быть на 20-30% выше, но не более 600-1000 Вт;
• наличие фотореле, исключающее срабатывание датчика в дневное время;
• наличие или отсутствие опции регулировки отсрочки в таймере выключения (требуется при необходимости работы светильников при выходе человека из зоны срабатывание в течение определенного времени);
• другие функции – возможность фиксированного включения пользователем, защиту от ложного срабатывания при движении мелких животных.
• дизайн и габариты.

Характеристики и особенности эксплуатации датчиков движения в системах освещения:

	ИК-датчики	Ультразвуковые	СВЧ-устройства
Принцип работы	Пассивный, регистрация теплового излучения	Активный, анализ отраженных звуковых волн в диапазоне от 20 до 60 кГц	Активный, анализ отраженных электромагнитных волн с частотой около 5,58 Гц
Зона срабатывания, м	6-50 при условии открытого радиуса видимости	От 3 м до 10-15 м, верхний предел ограничен	3-20 м у бытовых моделей, до нескольких сотен у продвинутых
Вероятность несрабатывания/ случайного срабатывания	Низкая/средняя	Высокая/низкая	Низкая/Высокая
Влияние температуры окружающей среды	При температуре свыше +25 чувствительность датчика повышается, возможны ложные срабатывания	Незначительное
Цена	Доступная	Высокая
Основные преимущества	Регулировка зоны и дальности захвата. Простой монтаж. Не влияет на животных и здоровье человека	Точность прибора не зависит от температуры объекта и среды, запыленности или влажности	Компактность, высокая точность срабатывания, отслеживание движения за стеклом или тонкими перегородками, максимальная зона охвата в градусах и дальности
Минусы	Частые ложные срабатывания, зависимость от условий эксплуатации	Сравнительно малая зона охвата, игнорирование плавных движений	Дороговизна, влияние на человека

Сфера применения

Автоматическое управление освещением: в повседневной жизни, чаще всего сегодня применяют самые простые датчики движения для управления освещенностью определенного жизненного пространства или территории. Их рекомендуется использовать для управления освещением в гаражах, подвалах, в подъездах домов, придомовой территории, уличных фонарей.

Рекомендуется применять там, где у человека часто заняты руки или неудобно искать выключатель, а также во всех местах, где не требуется круглосуточное освещение. Здесь как раз приходит на помощь автоматика. Простой автоматический датчик, сам принимает решение о включении\выключении подключенного к нему осветительного устройства в нужное время и в нужном месте.

Охранная сигнализация: применение прибора также оправдано в качестве элемента охранной сигнализации. Правильно настроенный и установленный датчик определит уже на расстоянии примерно 12 метров нарушителя линии охраны, и следом включается система оповещения (сирена, освещение), а возможно и устройства фото и видео-фиксации нарушения. Особенно это полезно при охране гаражей, дач, автостоянок, дверей складов и т.п.

Современные системы охраны, например, на базе микроконтроллеров типа ARDUINO даже могут отправить вам SMS сообщение о факте срабатывания устройства на охраняемом объекте. Это существенно увеличит шансы на сохранность имущества и отпугнет потенциальных злоумышленников. Так, на звук придёт сторож и проверит объект, а SMS сообщение в виде звонка на мобильный телефон будет тому дополнительной гарантией.

Различные автоматизированные системы управления (АСУ): в производстве применяются также различные датчики движения. Такие устройства работают на конвейерах, элеваторах, весах и их задача обеспечивать технологический процесс производства, а в случае аварийных ситуаций выключать оборудование.

Выбор места установки датчика движения

Прежде всего, после покупки датчика движения необходимо определиться с местом установки этого устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, с которого датчик сможет охватить большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке необходимо, чтобы двери всех комнат или квартир попадали в зону действия датчика движения. В этом случае, когда человек входит в комнату через любую дверь, датчик движения сработает исправно и включит свет.

Для просторного помещения, такого как большая комната, фойе или коридор, разумным решением будет установка потолочного датчика с охватом 360 градусов и радиусом, превышающим максимальную длину помещения. Установка различных датчиков движения в таких помещениях как решение, в общем-то, тоже осуществляется, но достаточно громоздко и недостаточно удобно.

При установке такого управляющего устройства важно помнить, что его нельзя устанавливать вблизи устройств, излучающих инфракрасные или электромагнитные помехи, выделяющих пар (например, чайники и т п.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Рекомендуется перед окончательной установкой датчика движения протестировать его работу в нескольких местах

Это позволит выбрать оптимальное место установки при точной работе устройства

Рекомендуется перед окончательной установкой датчика движения протестировать его работу в нескольких местах. Это позволит выбрать оптимальное место установки при точной работе устройства.

Настройка датчика движения IEK. Что из себя представляет датчик движения IEK ДД 009?

Датчик движения IEK ДД 009 представляет собой инфракрасный датчик. Он управляет освещением и реагирует на движущиеся объекты. Внутри находится реле, которое и управляет включением света.

Как выглядит и где используется?

Датчик может использоваться внутри помещения и на улице.

Прибор бывает в основном белого или черного цвета. Обычно датчики движения устанавливаются в местах общего пользования, где люди ходят, но постоянно включенный свет использовать нецелесообразно. Это лестничные площадки, подвалы, подъезды, дворы. В квартире часто необходимо установить такой датчик в ванной, туалете или коридоре.

Как работает: устройство и принцип действия

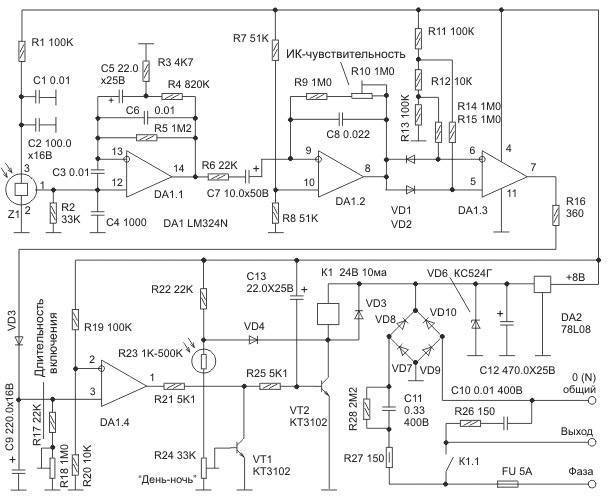

Датчик движения имеет инфракрасный сенсор, который реагирует на тепловые волны, излучаемые объектом. Сигнал поступает на выходное устройство, обычно это свет или звук.

Инфракрасный датчик движения ДД-009 имеет угол обзора 180º. Дальность действия данного устройства — 12 метров. Масса устройства составляет 0,16 кг. Устанавливаться датчик может как на стену, так и на потолок.

Как подсоединить датчики к освещению по схеме?

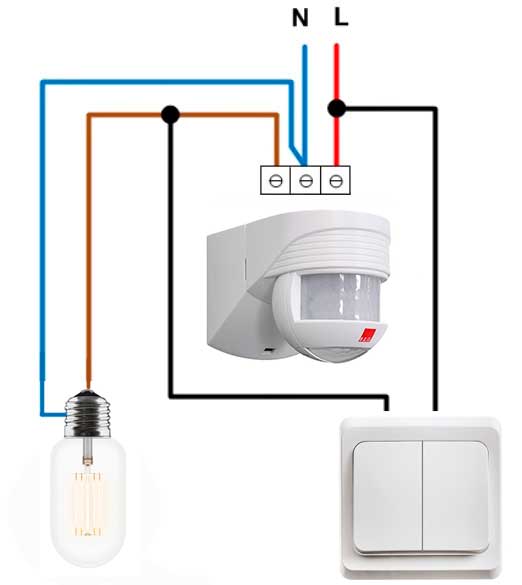

Устройство датчика движения оснащено тремя клеммами. От одного зажима проводник подводится к фазе, следующая клемма служит для нейтрали, а последняя предусматривает подсоединение непосредственно светильника. Таким образом схема монтажа механизма не имеет особых сложностей, к тому же для наглядности практически каждый производитель указывает схему подключения на обратной стороне корпуса устройства.

В отдельных случаях требуется включение нескольких датчиков одновременно в одну электрическую цепь. Зачастую такие манипуляции практикуют, если каждый из приобретенных датчиков имеет малый спектр работы, и не захватывает нужную площадь

В подобной ситуации важно фиксировать все датчики движения на одной фазе, и следите за тем, чтобы их включение было параллельным

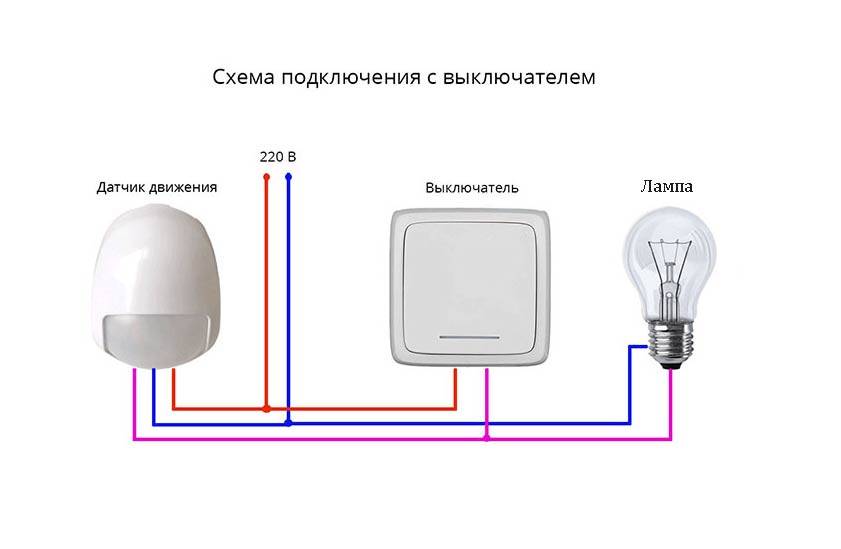

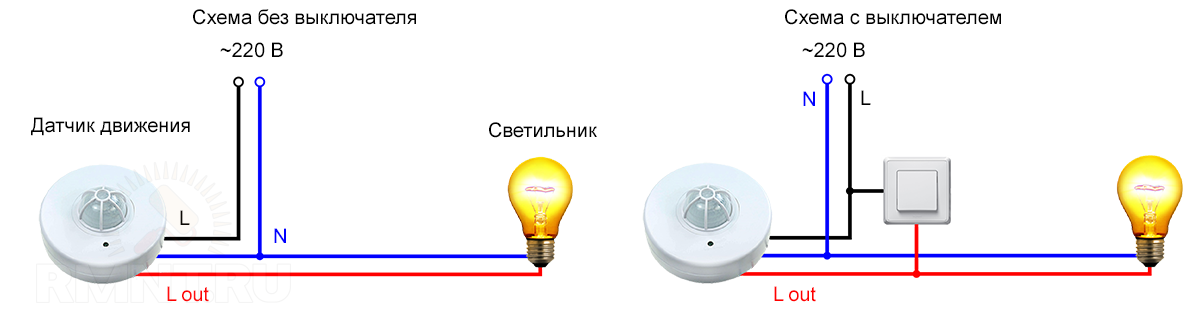

Схема подключения одного датчика движения

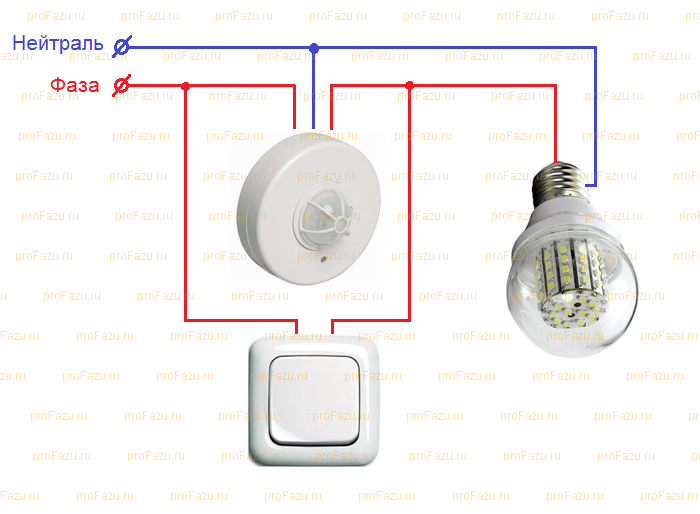

Схема подключения двух датчиков движения

Критерии выбора

Чтобы не ошибиться в выборе датчика для автоматического включения приборов освещения потребуется немного вникнуть в технологию их функционирования и точно знать следующее:

Область применения

Область применения. Необходимо заранее определиться и выбрать где и как будет монтироваться прибор (на улице или в помещении), так как существуют влаго- и пылезащищенные варианты; а также различные по способу крепления: навесные, встраиваемые или на кронштейнах.Мощность осветительного прибора, к которому будет осуществляться подключение.

уличному прожектору

Угол обзора

Угол обзора. Параметр изменяется в диапазоне от 20 градусов (такие устройства в основном используются для фиксации события вход/выход) до 360 градусов (сканируют территорию вокруг в заданном радиусе).

Тип лампы

Тип лампы. Допустимо использование датчиков практически с любыми лампами (светодиодные, накаливания, галогенные, энергосберегающие и др.) и осветительных приборов. Производители предлагают даже патроны и выключатели с встроенными датчиками движения, которые удобно использовать дома или в офисе.

Радиус действия освещения

Радиус действия. Характеризует максимальную дальность нахождения объекта от прибора, на которой движущийся объект может быть обнаружен. Для инфракрасных сенсоров такой радиус составляет около 12 метров, что вполне достаточно для большинства жилых помещений и коридоров.

Двухполюсные или трехполюсные

Двухполюсные или трехполюсные. Двухполюсные датчики используются только в сочетании с лампами накаливания. Их подсоединяют последовательно. Трехполюсные модели более универсальны и могут быть использованы с любыми видами ламп.

Рекомендуем Вам также более подробно ознакомиться с принципом работы светодиодных ламп.

Датчики, улавливающие движение

Фото светодиодного прожектора с датчиком движения

Времени срабатывания датчика и регулировка уровня освещенности

Датчик движения, устанавливаемый для цели управления включением света, реагирует на появление человека в его зоне действия, и включает свет лишь на определенный период времени, обычно он составляет от 5 секунд до 7 минут. Этот период времени может регулироваться специальной ручкой на корпусе датчика.

Данная функция важна, поскольку для освещения подъезда при появлении человека, или при последовательном освещении частей длинного коридора, когда человек по нему идет, совсем не обязательно оставлять свет включенным на длительное время, достаточно бывает включить свет всего на несколько секунд.

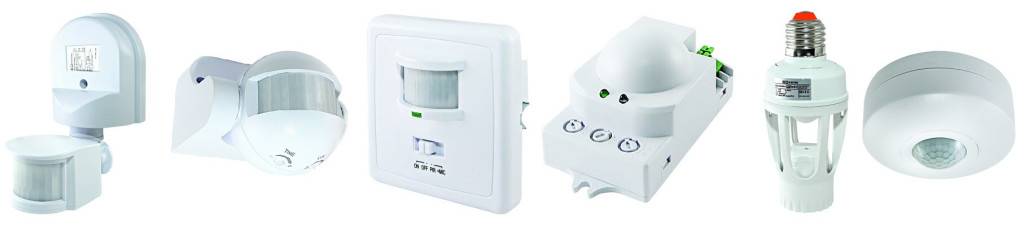

   Датчик движения для включения света, виды

Если же датчик будет установлен в помещении с постоянной человеческой активностью, то его таймер просто будет перезапускаться, и свет будет включен все время, пока люди присутствуют. А чтобы не включать лампы в светлое время суток, на датчике для управления включением света может быть добавлена ручка регулировки уровня минимальной освещенности, при которой датчик начинает работать

Важность этой функции сложно переоценить, когда речь идет об управлении освещением

Основные характеристики

Разобравшись с разновидностями датчиков движения, рассмотрим их технические характеристики, чтобы правильно выбрать нужную модель устройства. ДД различаются по следующим показателям:

• дальности;
• углу обзора;
• мощности подключаемой нагрузки;
• наличию дополнительных функций.

Угол обзора и дальность действия

Датчик движения может иметь горизонтальный угол обзора в 90-360°. В том случае, если на объект можно попасть с любого направления, используют сенсорные устройства с радиусом действия 180-360°. При установке ДД на поверхность стен, достаточно будет устройства с обзором в 180°. При монтаже прибора на вышке или на столбе, нужен сенсор на 360°. В помещениях можно устанавливать датчики, мониторящие движение в небольшом секторе.

Существуют модели датчиков движения с вертикальным углом обзора. В недорогих устройствах он составляет 15-20°, в некоторых ДД угол охвата может быть до 180°. Однако подобные приборы, в основном, устанавливают в системах безопасности, а не для включения освещения.

Угол обзора – одна из важнейших характеристик датчика движения для управления освещением

Дальность действия обуславливается местом расположения устройства: снаружи зданий или в помещении. Для установки в квартире или доме достаточно прибора с радиусом обнаружения на 5-7 м. Если же сенсоры будут устанавливаться на улице, то нужен более дальнобойный прибор. Но, в этом случае, нужно быть готовым к частым ложным срабатываниям.

От дальности срабатывания зависит эффективность сенсоров

Мощность подключаемой нагрузки

Каждое устройство с сенсором рассчитано на работу с определённой нагрузкой, то есть оно рассчитано на пропуск тока конкретного номинала. По этой причине, при выборе датчика, необходимо знать суммарную мощность осветительных элементов, которые будут подключены к прибору. Чтобы сэкономить на счетах за электроэнергию и не переплачивать за пропускную способность устройства, следует использовать газоразрядные, светодиодные или люминесцентные лампы.

Обязательно нужно учитывать мощность подключаемой нагрузки

Дополнительные функции

Производители оснащают некоторые свои модели дополнительными функциями. Одни действительно нужны, а без других вполне можно обойтись. Среди таких возможностей:

• встроенный датчик освещённости. В дневное время нет необходимости в освещении на улице или в помещениях с окнами. Чтобы датчик движения не срабатывал днём, некоторые модели оснащаются встроенным фотореле;
• настройка на срабатывание от животных. С подобным дополнением прибор не будет реагировать на котов и собак среднего размера. К сожалению, с крупными животными данная опция не поможет;
• задержка выключения. Большая часть устройств выключает освещение после того, как объект выходит из зоны действия прибора, что довольно неудобно. Именно потому, производители выпускают модели, в которых предусмотрена задержка отключения, а также её настройка.

ДД с фоторелеДатчики могут ложно срабатывать на домашних животныхФункцию срабатывания можно настроить по своему усмотрению

Это все полезные дополнения для ДД включения света. Особенно важны две последние опции. Всё остальное – это просто ненужные навороты, которые приводят к излишнему удорожанию устройства.

Регулировка (настройка)

После монтажа, датчик движения для включения света необходимо настроить. Для настройки почти всех параметров на корпусе есть небольшие поворотные регуляторы. Их можно поворачивать, вставив в прорезь ноготь, но лучше использовать маленькую отвертку. Опишем регулировку датчика движения типа ДД со встроенным датчиком освещенности, так как они чаще всего ставятся в частных домах для автоматизации уличного освещения.

Угол наклона

Для тех датчиков, которые крепятся на стенах, сначала надо выставить угол наклона. Они закреплены на поворотных кронштейнах, при помощи которых и изменяется их положение. Его надо выбрать так, чтобы контролируемая область была самой большой. Точные рекомендации дать не получится, так как зависит это от угла вертикального обзора модели и от того, на какой высоте вы его повесили.

Регулировка датчика движения начинается с выбора угла наклона

Оптимальная высота установки датчика движения — около 2.4 метра. В этом случае даже те модели, которые могут охватывать всего 15-20° по вертикали контролируют достаточное пространство. Настройка угла наклона — это очень приблизительное название того, чем вам придется заниматься. Будете понемногу менять угол наклона, проверять, как срабатывает в таком положении датчик с разных возможных точек входа. Несложно, но муторно.

Чувствительность

На корпусе эта регулировка подписана SEN (от английского sensitive — чувствительность). Положение можно менять от минимального (min/low) до максимального (max/hight).

В основном, регулировки выглядят так

Это — одна из самых сложных настроек, так как от нее зависит будет ли срабатывать датчик на мелких животных (кошек и собак). Если собака большая, избежать ложных срабатываний не удастся. Со средними и мелкими животными это вполне возможно. Порядок настройки такой: выставляете на минимум, проверяете, как срабатывает на вас и на обитателей меньшего роста. Если необходимо, понемногу чувствительность увеличиваете.

Время задержки

У разных моделей диапазон задержки выключения разный — от 3 секунд до 15 минут. Вставлять его надо все также — поворотом регулировочного колеса. Подписано обычно Time (в переводе с английского «время»).

Время свечения или время задержки — выбираете как вам больше нравится

Тут все относительно легко — зная минимум и максимум вашей модели, примерно выбираете положение. После включения фонаря замираете и засекаете время, по истечении которого он отключится. Далее меняете положение регулятора в нужную сторону.

Уровень освещенности

Эта регулировка относится к фотореле, которое, как мы договорились, встроено в наш датчик движения для включения света. Если встроенного фотореле нет, ее просто не будет. Эта регулировка подписывается LUX, крайние положения подписаны min и max.

Находится они могут на лицевой или тыльной стороне корпуса

При подключении регулятор выставляете в максимальное положение. А вечером, при том уровне освещенности, когда вы считаете должен уже включаться свет, поворачиваете регулятор медленно к положению min до тез пор, пока лампа/фонарь включатся.

Вот теперь можно считать, что реле движения настроено.

Технические характеристики

Выбирать датчик движения для включения света надо по нескольким параметрам. По типу определились — это пассивный инфракрасный. Все другие характеристики во многом зависят от места установки. Есть также дополнительные свойства, которые будут полезны, но, в случае ограниченного бюджета, без них можно обойтись. Обо все поговорим немного подробнее.

Миниатюрный датчик движения может встраиваться в светильники

Датчик движения для включения света: основные критерии выбора модели

В этом разделе рассмотрим основные характеристики, на которые обязательно обращать внимание

• Дальность действия. Для помещений дальность обнаружения может быть минимальной — 5 метров, больше вряд ли нужно. Разве что это производственное или складское помещение, лестничный пролет. Тут расстояние до объекта может быть 10 метров и больше. Для установки на улице дальность подбираете сами. Только учтите, что  зона уверенного приема часто меньше заявленной на 20-30%. Так что датчик движения для включения света на улице лучше брать с запасом по дальности действия.
• Угол обзора:

  • Вертикальный. Может быть от 15° до 180°. Определяет высоту детектируемой зоны. Чем больше она по размеру, тем с большей вероятностью будет определен объект. Вот только это может быть и кошка, и собака и даже летучая мышь. Соответственно, широкоугольные датчики не всегда нужны. Кошки и собаки обычно высотой менее метра. Поэтому для уменьшения количества ложных срабатываний, имеет смысл захватить полосу на высоте от метра. А для этого достаточно небольшого вертикального обзора.

  • Горизонтальный угол обзора датчика движения. Может быть от 90° до 360°. Выбор датчика движения для включения света в этом случае зависит от того, откуда могут подходить люди. Если только с одной стороны (двери в помещении), достаточно узкополосной модели, если только с двух направлений можно поставить либо два с узкой зоной обнаружения, но направить их в разные стороны, либо поставить широкоугольный. Зависит от направлений подхода, но, как правило, два датчика с малым углом стоят дешевле одного широкоугольного.
• Мощность подключаемых осветительных приборов. Тут все понятно — зависит от потребляемой мощности светильников.
• Диапазон регулировки задержки отключения. При отсутствии движения свет отключается автоматически. Но не всегда мы постоянно движемся. Бывает, замираем на минуты. Вот этой настройкой и регулируется время, на протяжении которого свет остается включенным при отсутствии движения.

При выборе датчика обнаружения движения для включения освещения, еще важен материал корпуса и его цвет

Даже если это не охранные системы, стоит обращать внимание на эту деталь. Цвет желательно выбрать в тон стены, крыши, столба — поверхности на которой он будет установлен

Дополнительные, но не лишние

Еще важна степень защиты корпуса. Если датчик движения для включения света ставят на улице, корпус должен быть защищен от влаги и пыли. Поэтому степень защиты (IP) — IP46 и выше. Такие же датчики ставят в ванных, душе, погребе — везде, где есть повышенная влажность. Для сухих помещений — коридоры, кладовки, лестничные площадки — подойдет с IP22.

Кроме того, могут быть следующие опции:

Возможность регулировать яркость света.
Температурный режим. Особенно важен, если собираетесь устанавливать датчик на улице.
Совместимость с балластом. Для управления светодиодными и экономными люминесцентными лампами на 220 В необходимо, чтобы датчик мог работать с таким типом нагрузки.

Режим день/ночь. На улице включать свет днем нет необходимости

Поэтому наличие такого параметра, как отключение на светлое время суток тоже важно. Хотя, можно поставить обычный датчик движения, а перед ним датчик освещенности.
Размеры

Есть совсем небольшие детекторы, которые легко скрыть. Один минус — миниатюрный датчик стоит дороже.

Наверняка есть и другие опции и возможности. Если у вас есть специальные требования, стоит поискать модель с такими возможностями. Рынок развивается очень быстро и то, что год назад было недоступным, через полгода становится обыденным явлением.

Основные технические характеристики

При выборе прибора, кроме типа датчика, имеют значение технические характеристики устройства.

Угол обзора

При выборе места установки важно учесть угол обзора. Потолочные датчики имеют угол обзора до 360 градусов

При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик)

Потолочные датчики имеют угол обзора до 360 градусов. При его установке на стену не будет использоваться половина возможностей (инфракрасный и ультразвуковой ДД) или появятся ложные срабатывания (ВЧ датчик).

Угол обзора настенного датчика составляет 180 градусов. Такие устройства контролируют территорию перед входом.

Дальность действия

Не меньшее значение имеет расстояние контроля. Попытка увеличить его, повесив устройство выше, чем предусмотрено производителем, приведет к появлению слепых зон. Радиус зоны контроля составляет от 6 до 50 метров. Поэтому для включения уличного освещения дальность датчика должна соответствовать размерам территории.

Мощность подключаемых светильников

Мощность нагрузки, которую можно подключать к устройству, также имеет большое значение. Она определяется по мощности ламп или светильников, которые к нему подключаются. Кроме того, необходимо предусмотреть 20% запас мощности.

Если мощность устройства недостаточна, то светильники можно включить через реле или пускатель.

Дополнительные функции

В некоторых ситуациях только фиксации движения в зоне контроля недостаточно. В этих случаях необходимо приобрести устройство с дополнительными возможностями:

• Датчик освещенности. При использовании прибора для автоматического включения светильников он должен работать только в темное время суток. Для этого необходим датчик освещения, иначе лампы будут гореть в светлое время суток. Он может быть встроенным или подключаться дополнительно.
• Защита от животных. При высокой чувствительности будут ложные срабатывания при перемещении собак или кошек. Для того чтобы предотвратить возникновение этой проблемы, необходима защита от срабатывания прибора при появлении животного весом до 25 кг. Для этого регулируется чувствительность прибора. Но от ложных срабатываний на крупных собак, вес которых близок к весу человека, эта опция не спасает.
• Задержка отключения света. При подключении датчика к системе управления освещением, возможна ситуация, при которой человек какое-то время не двигается, например, в туалете или ванной, но находится в помещении или сделал шаг за порог, но не отошел от двери. Если свет в это время будет гаснуть, то это неудобно и неприятно для глаз. Для предотвращения подобной ситуации используется функция задержки времени.
