Схема подключения датчика движения для освещения

Схемы включения

Схем включения датчиков движения несколько, но любой датчик устанавливается перед светильником. То есть питание подается на датчик, а через него уже идет на осветительные приборы. Это самый простой вариант (на рисунке ниже слева). Если говорить о проводах, то подключаем так:

Ноль подается на соответствующее гнездо датчика, другой провод идет на один из входов люстры.
Фаза заводится на датчик движения (есть подписанный вход), второй провод подключается к выходной клемме и подключаем к свободному выводу на лампе. На этом все, можно проверять работу.

Как подключить датчик движения к люстре

Схема простая, но свет горит только когда есть движение. Если движения нет, после того как пройдет интервал выдержки времени, освещение отключается. Других вариантов нет. Но иногда требуется включить свет надолго. Для этого надо создать обходной путь. В этом случае в схему добавляют выключатель (рисунок выше, схема справа). Если подключить датчик движения данным способом, при выключенном выключателе схема работает как описано выше: есть движение — есть свет. Нет движения — нет света. Если надо включить освещение на продолжительный период времени, просто переводят выключатель в положение включено. Тогда лампа горит непрерывно, независимо от наличия или отсутствия движущихся объектов.

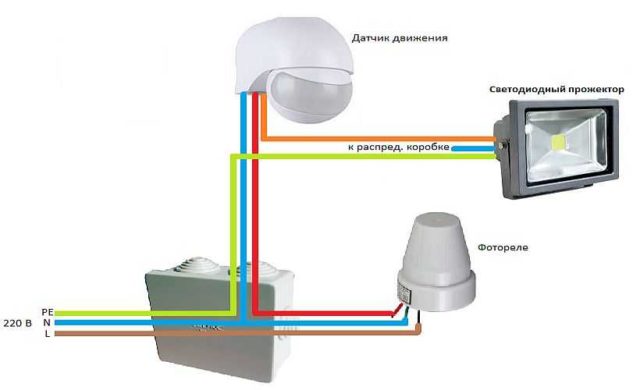

Схема управления включения уличным освещением с фотореле и датчиком движения

Применительно к улице, в схему стоит добавить датчик света (фотореле). Зачем включать уличное освещение в светлое время суток? Чтобы этого избежать, ставят в доме включатель и включают/выключают вручную. Для автоматизации процесса в схему добавляют фотореле, которое будет подавать питание только после того, как достаточно стемнеет. А дальше в работу вступает датчик движения.

https://youtube.com/watch?v=ZPLpEDbUWxg

Как отрегулировать «умное» освещение?

Для настройки прибора на эффективную работоспособность, — потребуются некоторые навыки, так как эта процедура считается важной. В этапы подключения входит: включение задержки отключения света, регулируется порог освещенности и устанавливается параметр чувствительности прибора

Работаем с задержкой отключения (TIME)

Благодаря этой функции, появляется возможность отрегулировать время, на протяжении которого будет работать включенное освещение с момента подачи сигнала на датчик. Каждая модель предусматривает различные параметры. Общий диапазон возможной настройки составляет от 1 до 500 секунд.

Также можно установить время срабатывания освещения с момента реакции приспособления на передвижение.

Датчик движения с регуляторами

Влияние уровня освещения (LUX): настройка

Необходимо установить оптимальные значения для работы прибора в тот момент, когда уровень освещения территории высокий, то есть, необходимо отрегулировать датчик движения для работы в дневное время.

Разместите регулятор так, чтобы на момент сумерек при малейшем движении, устройство срабатывало.

Настройка чувствительности прибора (SENS)

Для летнего и зимнего времени рекомендуется устанавливать различный предел чувствительности. Если приспособление слишком часто и ложно срабатывает попытайтесь уменьшить уровень «SENS». Разумеется, если аппарат не реагирует на ваше присутствие, придется увеличить чувствительность.

Обязательно полностью настройте контролируемую зону. Для этой цели нужно установить правильный наклон датчика движения для освещения.

Проверка установки

Перед окончательной установкой нужно проверить исправность системы. На датчике располагаются несколько переключателей, отвечающих за настройку детектора:

LUX. Переключатель отвечает за пороговую освещенность. Если на улице достаточно света от солнца, то датчик реагировать на движение не будет.
TIME. Время, на которое будет включаться свет после срабатывания (от 2 секунд до 15 мин). Отсчет идет с момента, когда объект выходит из зоны действия.
SENS. Чувствительность зависит от яркости ИК света, на который должен срабатывать прибор.

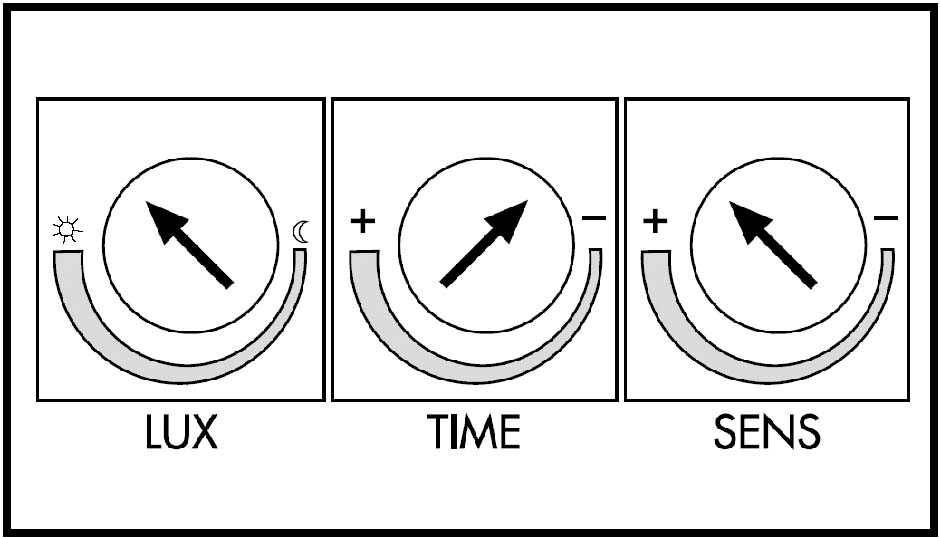

Регуляторы на датчике движения

Угол обзора

В дешевых вариантах устройств доступны только настройки чувствительности, времени действия и уровня порогового освещения, а угол обзора фиксирован. Более дорогие аналоги позволяют регулировать и эту характеристику. Если прибор часто срабатывает не вовремя либо появляются слепые зоны, то стоит проверить правильность направления угла обзора.

Совет! Для максимальной эффективности настенных уличных датчиков оптимальное место для установки находится на высоте 2,5-3 м. Дальность действия около 10-20 м и высота 1,5 м. Не стоит пробовать увеличить регламентированную дальность путем установки детектора на более высоком или низком уровне.

Установка настенного датчика

Уровень освещенности

Правильная настройка уровня освещенности увеличит экономичность осветительного прибора: работа светильника при достаточном свете от солнца — пустая трата денег. Чтобы настроить LUX-параметр, регулятор нужно поставить в максимальное положение (работа ночью), после чего постепенно поворачивать его вправо.

Задержка выключателя

Время задержки варьируется от 2 секунд до 15 минут. Оптимальным временем считается 50-60 с. Нужно выкрутить TIME до минимального значения, а затем плавно повышать время. Первое отключение после настройки произойдет несколько позже, чем было установлено. Последующие будут производиться согласно настройкам.

Расположение регуляторов на датчике

Чувствительность

При повышенной чувствительности детектора движения вероятны ложные срабатывания. При высоком уровне чувствительности детектор срабатывает на появление в зоне животных. Чтобы корректно настроить устройство, следует начать с минимального значения и плавно повышать SENS-регулятор.

Выбор модели детектора

Перед установкой выберите модель и функциональность устройства в зависимости от преследуемых целей, габаритов комнаты и условий эксплуатации/срабатывания.

Приборы делятся по способу определения человека в зоне обнаружения, бывают пассивными и активными.

Принцип действия активных напоминает стандартный радар — излучаемые инфракрасные волны отражаются от объекта и регистрируются линзой Френеля. Есть заданное расположение предметов по умолчанию — если оно изменилось, то срабатывает датчик.
Пассивные устройства регистрируют тепло, излучаемое телом человека.
Комбинированные датчики совмещают функции активных и пассивных.

Активные устройства функционируют в ультразвуковом диапазоне или на высоких радиочастотах. В первом случае действуют ограничения до 20000 Гц. Человек не слышит этот звук, но его воспринимают домашние животные, из-за чего ведут себя неспокойно. Вывод прост — при наличии в доме животных использовать ультразвуковые датчики движения бессмысленно.

Исходя из вышеизложенного, становится ясно: для автоматизации системы управления освещением в квартире и жилом доме рекомендуется брать пассивные датчики движения.

Круглые устройства, крепление которых осуществляется к потолку, имеют зону обнаружения во всех направлениях — 360 град. Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно 180 и 20 град. соответственно.

В большинстве случаев датчик движения не способен охватить весь объем помещения, и зона обнаружения становится меньше

Поэтому очень важно выбрать правильное место установки, угол наклона, чтобы контролировать наиболее проходимые места

При рассмотрении конструкции приборов их делят на подвижные и неподвижные. В первом случае пользователь может вносить изменения в зону регистрации, перемещая устройство по вертикальной или горизонтальной оси, а во втором случае этого сделать нельзя.

Установка датчика в квартире

В квартире датчик движения применяется в помещениях двух категорий:

с временным пребыванием людей (прихожая, часть лестничной клетки) – там, где надо включить свет ненадолго;
с постоянным пребыванием человека (кухня, жилые комнаты, санузел).

В первом случае все достаточно просто. Сенсор подключается по выбранной стандартной схеме – из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для вошедшего человека включается без помощи рук. Через некоторое время (подбирается при настройке) освещение отключается.

Во втором случае такая схема неудобна. Если войти на кухню и сидеть, не двигаясь, освещение вскоре погаснет. Придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный выключатель, позволяющий выводить автоматику из работы, принудительно включая свет.

Подключение с трехпозиционным переключателем

Проблема в эстетической составляющей. Трехпозиционные выключатели, которые можно вписать в интерьер, приобрести трудно. Решение о применении данной схемы – за владельцем помещения. Процесс подключения в этом случае мало отличается от обычной установки. Надо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод из распредкоробки. От него вывести два провода уже к месту монтажа датчика, и присоединить оба проводника согласно схеме.

Трехпроводная схема подключения датчика движения

Переходим к трехпроводным датчикам с тремя клеммами. Самые популярные марки на нашем рынке – это инфракрасные датчики движения IEK модели от ДД-009 до ДД-019.

Популярность их объясняется прежде всего низкой ценой. Но и более дорогие экземпляры от других производителей, в принципе сделаны по точно такому же образцу. И процесс подключения и настройки будет аналогичным.

При покупке
таких приборов обращайте внимание на степень их влагозащиты. В основной массе
это IP44

За пределами зданий их можно ставить только под навесом или козырьком. От прямого попадания дождя они не защищены. Здесь уже понадобятся полностью влгаозащищенные модели IP65.

Также смотрите на температуру эксплуатации, если вы намерены его использовать на улице. Большинство из них рассчитаны на работу только до минус 20С. Далее они начинают нещадно глючить.

На трехпроводной
датчик придется заводить уже полноценные 220В, то есть фазу и ноль. Вся система
также состоит из 4-х элементов:

автоматический выключатель

распредкоробка

датчик

светильник

По желанию
многие добавляют еще отдельный выключатель света. Эту схему рассмотрим чуть
ниже.

При подключении трехпроводного датчика, в распредкоробку будет заходить 3 кабеля:

трехжильный от автомата (фаза-ноль-земля)

трехжильный на освещение (если у вас светильники с металлическим корпусом)

трехжильный на датчик

Нули
собираются в одну точку. “Земля” с автомата подключается к
“земле” на светильнике. Все как по ранее рассмотренной схеме.

Вот только
на датчик движения уже подается не одна фаза, а полноценные фаза-ноль. У
данного девайса под корпусом имеется три клеммы.

две вводных – сюда вы заводите питание 220В

Они могут
быть подписаны как L (фаза) и N (ноль).

и один выход

Обозначенный к примеру буквой “А”.

Чтобы
добраться до клемм, открутите на корпусе два самореза и снимите нижнюю защитную
крышку.

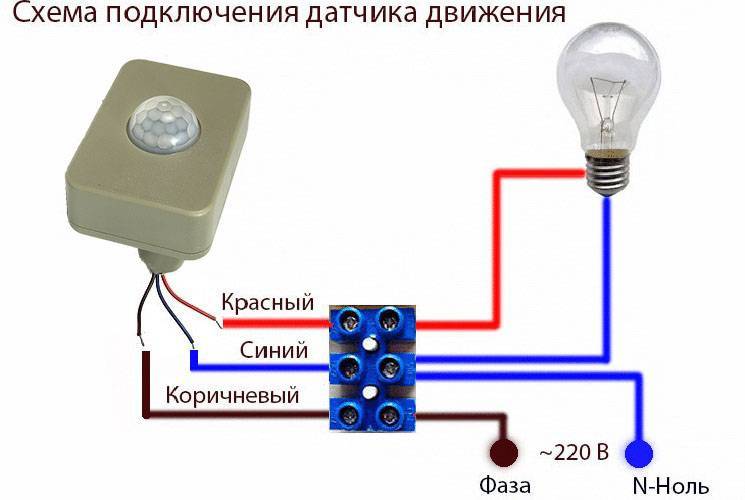

Если у вас
уже выведено из корпуса три разноцветных провода, ищите в инструкции их
маркировку. Обычно это:

красный А – выход

синий N – ноль

коричневый L – фаза входная

Но лучше
вскрыть крышечку и проверить все визуально.

Выходит
именно фаза, которая и управляет всем освещением. В распредкоробке вы ее
подключаете к фазной жиле кабеля, идущего на светильники или к другой нагрузке.

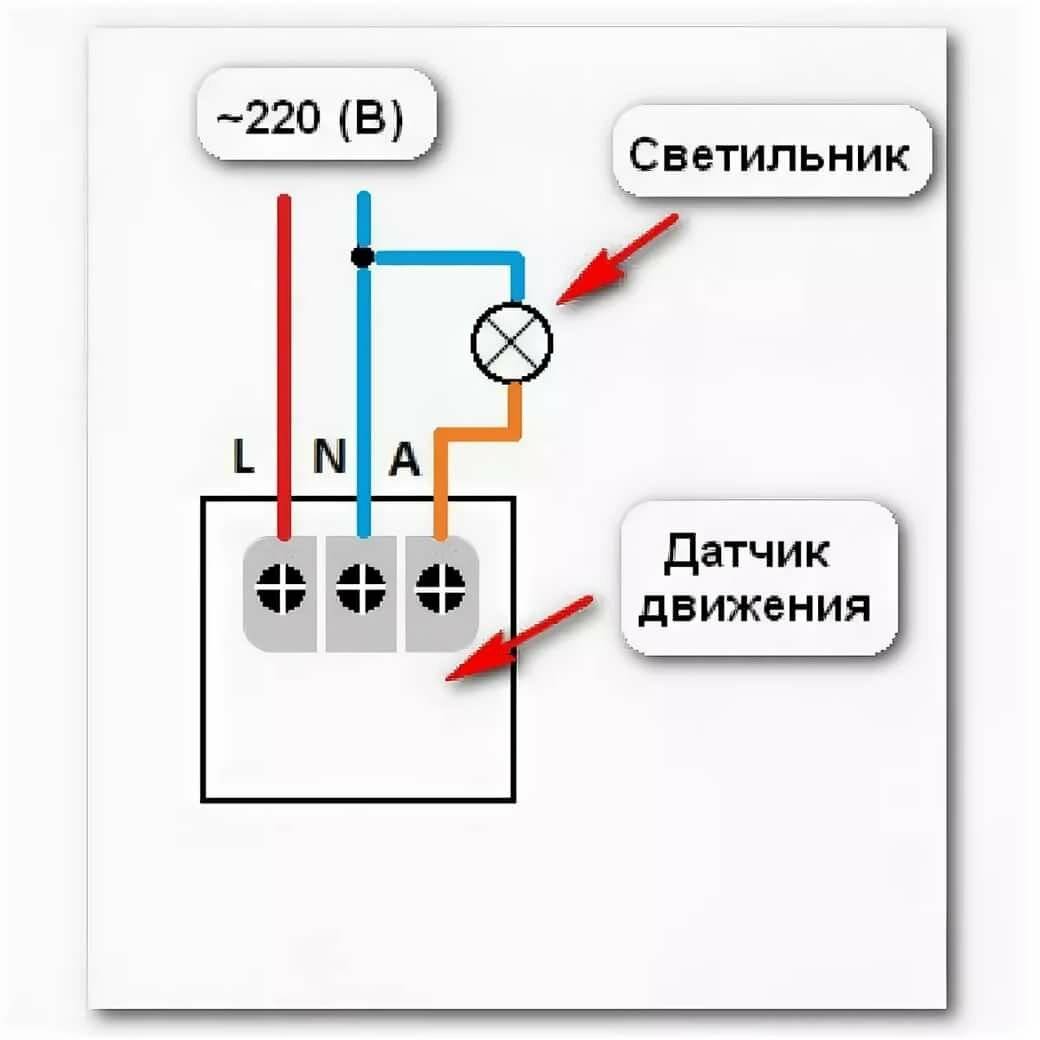

Вся схема будет выглядеть упрощенно следующим образом.

Если не хотите использовать распаечную коробку в качестве места соединения всех проводов, тогда придется заводить все жилы в сам датчик и соединять их на его клеммнике. Две нулевые жилы скручиваете между собой и затягиваете на клемме N.

Фазу с
автомата питания пускаете на клемму L. Ну и к оставшемуся выходу подключаете
жилу, уходящую на светильник. Грубо говоря, фазу-ноль с одного кабеля подали,
фазу-ноль с другого вывели. Ничего сложного.

Получается та же самая 3-х проводная схема, только без распредкоробки.

Разновидности датчиков движения

Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:

Охрана. В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию.
Видеорегистрация. Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта.
Освещение. Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп.
Климатические системы. Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.

Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. По своему устройству датчики могут состоять из двух отдельно работающих компонентов – активной и пассивной части. Активная испускает лучи в пространство, а пассивная принимает и анализирует их отражение. Обычно они устанавливаются друг напротив друга, чтобы испускаемый луч беспрепятственно доходил до приёмника. При попадании между ними движущегося объекта, луч прерывается, и происходит срабатывание детектора.

Другой вариант датчика движения – комбинированный, в корпусе которого одновременно располагается и излучатель, и приёмник-анализатор. Статичные предметы отражают излучённые волны в неизменном порядке, а при появлении в поле зрения датчика передвигающегося объекта, отражения становятся хаотичными. Это сразу же фиксируется датчиком, и он отдаёт команду на сработку сигнализации или включение освещения.

По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства фиксации движения бывают:

Проводные. Информация от них поступает по отдельно подведённой линии проводов.
Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.

В работе устройства могут использоваться различные типы волн. По этому показателю все сенсоры фиксации движения разделяются на несколько типов:

Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.

Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.

Внешняя поверхность их состоит из множества отдельных линз, фокусирующих ИК-излучение из окружающего пространства на принимающий элемент, установленный внутри прибора. Каждая из линз имеет свою зону ответственности, и когда там появляется движение, уровень ИК-излучения растёт. Это позволяет анализатору определять, в какой части отслеживаемой прибором зоны появился человек.

Разнообразие датчиков движения для дома

Бытовая специфика выдвигает к изготовителям приборов, используемых в домашних схемах освещения простые, но существенные требования. Изделия должны быть безопасными, надёжными в эксплуатации, иметь привлекательную стоимость, чтобы присутствовала экономическая выгода внедрения устройства. Поэтому компании выпускающие датчики выработали критерии и методологию по производству, чтобы выпускаемые приборы были общедоступными и соответствовали предъявляемым требованиям. Таким образом, на прилавках магазинов появилось большое количество датчиков движения для освещения, отличающиеся по настройкам:

Задаётся время на включение и отключение света. В зависимости от способа применения интервал варьирует во временных пределах с 5 секунд до 10 минут;
Реагирование чувствительного элемента датчика на интенсивность освещения. Световые приборы включаются при снижении светового порога ниже заданного параметра, и выключается при увеличении;
Реакция на перемещения зависит от чувствительности датчика. Чувствительные элементы используются в охранных сигнализациях.

Предлагаются изделия, обеспечивающие разные запросы, поэтому при выборе изделия необходимо определиться с требуемыми параметрами:

Условия работы прибора – в квартире, на улице, в хозяйственных помещениях. От этого зависит, какой корпус требуется и крепления. Предлагаются изделия во влаго— и пылезащитным исполнении, с кронштейнами, крепежами на липкой основе;
Энергетические способности датчика. От этого зависит, с какими приборами по мощности он совместим, габаритные размеры, параметры монтажа. Датчики рассчитываются на различную мощность от 200 Вт и выше. Изделие выбирается по техническим характеристикам для одного устройства, или группы устройств;
Месторасположения и зона действия. Учитывайте, что устройства с различными чувствительными элементами имеют свои особенности. Тепловые элементы работают с видимыми объектами. На происходящее за стеклом они не срабатывают, потому что снижается показатель теплопроводности. В то же время для ультразвука эти помехи не проблема, но окружающие источники излучений вредят чувствительному элементу, вплоть до выхода устройства из строя. Подбирая место установки датчика, учитывается его чувствительность и направленность действия;
Показатели времени срабатывания фотоэлемента. Этот параметр важен для помещений, где устанавливается несколько датчиков. Грамотно подобранные циклы срабатывания обеспечат последовательное включение света, адаптируя работу устройства под помещение;
Радиус действия фотоэлемента. Существуют датчики, способные охватывать зону действия в 360° их устанавливают на потолок, а устройства с радиусом в 180° предназначен для размещения на стене.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Пошаговая инструкция подключения датчика без выключателя

Перед тем как подключать датчик света без переключателя к современному светильнику (согласно рассмотренной выше схеме «а») потребуется:

снять с купленного прибора заднюю крышку и найти колодку с тремя отходящими от нее проводами;
открыть находящуюся неподалеку распределительную коробку и найти не ней клеммы подключаемого осветителя;
подсоединить провод в черной изоляции к фазному проводу осветительного прибора (бра или люстры);
синий провод соединяется сразу в 3-х точках: на клемме датчика, с проводником того же цвета от осветителя и сетевой нулевой жилой, подводимой к распредкоробке;
красный конец от него нужно подключить к фазной шине сети.

По завершении коммутаций следует вернуть на место крышки самого прибора и распределительной коробки, а затем проверить работоспособность всей системы в целом.

При наличии в квартире или доме ламп, оснащенных включенными в питающую цепь датчиками движения, допускается использовать в этой же схеме выключатель. Это может потребоваться в случаях, когда нужно работать неподвижно в данной зоне или включать освещение в помещении до входа в него.

Таким образом, потребность в выключателе объясняется особыми требованиями, когда нужно чтобы светом в данном месте можно было управлять независимо от наличия чувствительного элемента. Необходимость в использовании схемы с выключателем возникает и в тех случаях, когда предполагается использовать чувствительный прибор не регулярно (только в определенные периоды).

Когда выключатель замкнут, то осветитель горит постоянно. Если же его отключить – датчик активизируется и начинает действовать (работать на замыкание осветительной цепи при появлении человека). Что касается допустимости использования выключателя в срабатывающих от перемещения цепях – организовать такую коммутацию совсем несложно.

Полезные рекомендации по монтажу устройства

При подсоединении устройства обязательно учитывайте, что присутствие в зоне работы датчика объектов, излучающих свет или тепло недопустимо, они влекут за собой ложное срабатывание датчика.

Старайтесь, чтобы датчик для освещения не работал вблизи деревьев и кустарников. Малейший ветер может помешать стабильной работе прибора. Направляйте приспособление в момент монтажа на зону, которая должна контролироваться, в любой момент ее можно сменить. Электромагнитных излучений также не должно быть.

Приспособление должно работать в оптимальных условиях, каких — читайте в инструкции к нему

Важно держать его чистым, так как загрязнение часто является причиной плохого получения сигналов и скорейшего выхода из строя приборов

Когда и где использовать датчик движения для включения света

Далеко не всегда и не везде удобно включать свет при помощи выключателя. Например, на лестничной площадке, в длинном коридоре. И на улице возле дома. Оставить «дежурное» освещение — это одно. Но постоянно освещать дорожку к дому, крыльцо и подъездные пути — сплошное расточительство. Ходить в темноте — опасно. Или вы приехали на машине, поздно пришли домой… Как включать свет?

Для лестниц и длинных коридоров есть решение — установка проходных выключателей, которые позволяют управлять освещением из двух или более точек. Но, если у вас заняты руки, и они не помогут.

Дело даже не всегда в экономии, хотя, и это тоже не последняя причина

Та же проблема в технических помещениях типа кладовой, прачечной, погреба и т.д. Тут очень часто руки заняты. Чтобы включить свет, нужно в темноте дойти куда-то, поставить груз, а потом вернуться к выключателю. Есть и другие варианты, которые мы иногда используем — попытаться использовать локоть, поставить груз у ног, включить свет, затем продолжать свои дела. Установка детектора движения решает все эти проблемы.

Удобно, кстати, делать подсветку внутренней лестницы на детекторах движения в коттеджах. Датчики поставить на уровне ступеней вверху и внизу, выставить интервал отключения, достаточный для подъема или спуска. Удобно. По такому же принципу можно сделать подсветку пола в спальне. Опустили ноги с кровати — включилась подсветка. Комфортно.

Комфорт состоит из мелочей

Можно сделать подсветку на датчике движения в шкафу. Тоже удобно — открыли дверку — свет включен. Закрыли — выключился. И, что характерно, никаких контактов — работает надежно.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
Акустический. Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Характеристики

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
Фронтально, когда человек движется по направлению к устройству.
Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

Охранные системы и сигнализация.
Подсветка ворот и дорожек у дома.
Установка контроля над работой фонтанов.
Монтаж подсветки бассейна.
Освещение лестниц и коридоров.
Освещение подвальных и подсобных помещений.
Срабатывание слива унитаза и включение вытяжки.
Светодиодная (LED) лента для подсветки ступеней лестницы.

Установка и настройка датчиков движения

Для того, чтобы датчик движения для освещения и схема подключения были максимально совместимы, установку прибора необходимо предусмотреть еще на этапе планирования сети освещения. Благодаря этому вы сможете предусмотреть наиболее удобное место установки датчика, а также сможете подвести электропроводку, необходимую для его подключения.

Возможные схемы подключения датчика движения

Схема подключения датчика движения для освещения во многом зависит от ваших требований к сети освещения. Она может реализовываться непосредственно через датчик, через выключатель, а также возможны варианты подключения двух и более датчиков последовательно.

Мы рассмотрим все приведенные варианты, которые являются наиболее распространенными:

Для подключения сети освещения непосредственно через датчик нам необходимо установить прибор и подвести к нему питающие провода. Многочисленные видео в сети интернет приводят примеры установки датчиков, поэтому на данном аспекте мы не будем останавливаться. Остановимся только на процессе его подключения.

Схема подключения датчика движения

Для подключения любого датчика движения нам необходимо снять панель с обратной стороны прибора. Здесь мы увидим три вывода. Обычно они представлены в виде трех клеммников. Кроме того, отдельно обычно имеется место для заземления датчика.
Клеммы обычно имеют следующие обозначения: L – фазный провод, приходящий на прибор, N – нулевой провод, приходящий на прибор, А (LS) – фазный провод, выходящий с прибора, PE – место подключения заземления.
К выводам L и N подключаем фазный и нулевой провод соответственно. К выводу А подключаем фазный провод, идущий непосредственно к лампам сети освещения. К выводу PE подключаем наш заземляющий проводник.

Если нам необходимо, чтобы сеть освещения, запитанная через датчик движения, работала только в определенное время, то применяем способ ее подключения через выключатель. Благодаря такому способу, только при включении выключателя датчик движения будет работать.
1. При такой схеме монтажа подключение датчика движения выполняется аналогично варианту, приведенному выше. Единственное отличие заключается в подключении приходящего фазного провода.
2. Фазный провод, который подключается к выводу L, предварительно подключается к выводу выключателя. То есть путь фазного провода выглядит следующим образом – от распределительной коробки к выключателю, а уже от выключателя к выводу L датчика движения.
Для охвата территорий большого размера иногда может потребоваться установка двух и более датчиков движения. Обычно это реализуется для охранных систем либо для освещения дорожек большой протяженности. Так же подключение освещения к двум датчикам движения может потребоваться при наличии препятствий лучу одного датчика либо при подключении разнонаправленных устройств.

На фото приведена схема подключения двух датчиков движения

Для реализации такой схемы подключения каждый отдельный прибор подключается так же, как нами описано в первом варианте. Небольшое отличие касается только провода, отходящего от вывода А.
Фазные провода всех датчиков движения, подключенных к данной сети от вывода А, соединяются, и один результирующий провод идет непосредственно к нашим осветительным приборам. При такой схеме все устройства соединены по логике «или» и при срабатывании любого из датчиков включится освещение.

Настройка датчиков движения

Но для правильной работы устройства не достаточно только правильно его подключить, необходимо еще и правильная регулировка датчика движения для освещения. И это достаточно просто можно выполнить самостоятельно. Итак:

Прежде всего, необходимо отрегулировать зону действия датчика. Обычно это делается уже после его подключения. Для этого вращаем рабочую часть датчика до достижения минимального количества мертвых зон.
Следующим этапом идет настройка датчика движения для освещения. Для этого в задней части прибора имеется регулятор «LUX» (DAY LIGHT). Первоначально его следует установить на максимум.Затем в вечернее время, когда уровень естественной освещенности помещения или другого места установки датчика опустится до требуемого уровня, повернуть регулятор до срабатывания датчика. Оставив регулятор в данном положении, мы обеспечим работу устройства при освещенности на данный момент и ниже.

Регулировка датчиков движения

Последним этапом настройки датчика движения является установка времени работы при отсутствии подвижных предметов в зоне действия. Для этого в задней части есть регулятор «Time», вращая который, мы можем выбрать необходимое нам время.

Как подключить датчик движения для освещения?
