Как собрать циркулярную пилу своими руками?

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

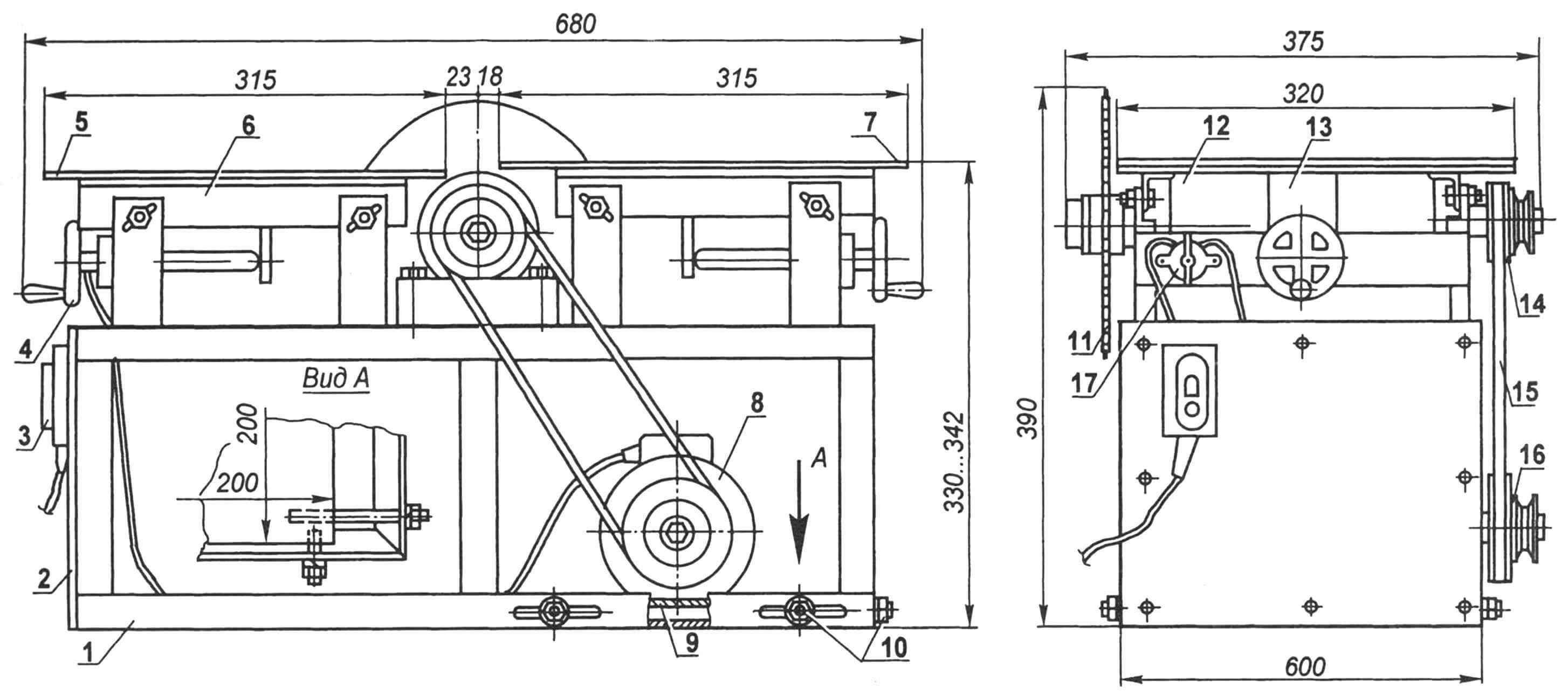

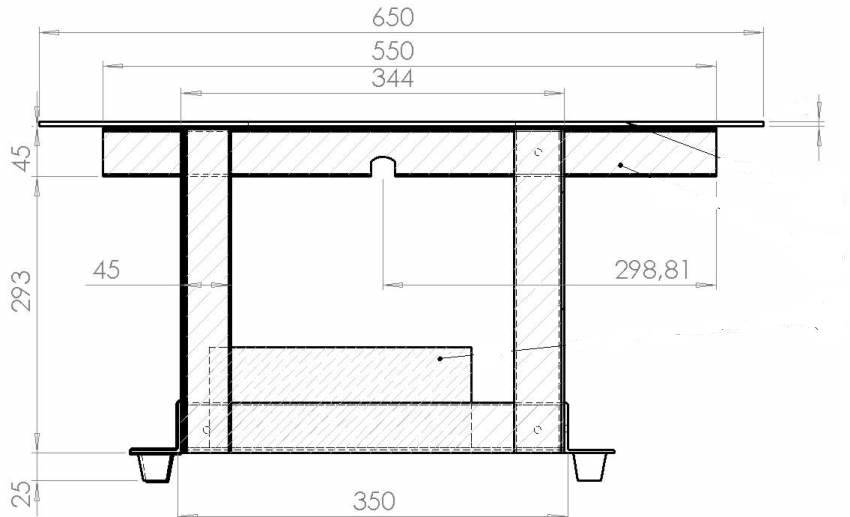

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Техника безопасности

• Выполнять работы по дереву, металлу и с химическими веществами лучше всего на улице или в помещении, которое прекрасно проветривается.
• Рабочее место всегда должно быть чистым и в порядке.
• Время от времени проверяйте конструкцию на устойчивость, а также, чтобы была исправна техника и электрические приборы.
• Перед включением пилы убедитесь в том, что она прекрасно зафиксирована.
• При работе используйте особые перчатки и очки.
• Под рукой обязательно должна быть аптечка.

Изготовление станка для циркулярной пилы – это несложно, но потребуются столярные навыки. Если под рукой будет все необходимое, то вы сможете сделать стол нужного размера и оснастить его дополнениями.

Источник

Критерии выбора инструмента

Прежде чем приступать к изготовлению стационарного станка для распила древесины следует определиться с критериями выбора ручной дисковой пилы. К ним относятся:

• мощность двигателя. Ее необходимо подбирать в зависимости от планируемых работ. Мощная пила отлично справится даже с самыми твердыми породами древесины, но будет иметь большой вес. Для бытового использования подойдут дисковые пилы с мощностью 1 – 1,6 КВт;
• глубина распила. Напрямую влияет на производительность инструмента. Для нечастого бытового использования подойдет пила с глубиной распила 54 мм;
• частота вращения диска. От этого критерия зависит чистота распила. Чем она выше, тем более чистый срез получается. Следует помнить, что с увеличением частоты вращения снижается скорость распила заготовок. Среднее количество оборотов пильного диска бытовой пилы составляет 4,5 – 5,5 мин-1;
• дополнительные функции. Немаловажными факторами, влияющими на выбор ручной дисковой пилы, являются наличие системы плавного пуска, защиты от перегрузок и случайного включения, а также изменения угла распила.

Станок с маятниковой подвеской двигателя

Тем, кто может похвастаться умением работать с металлом, можно посоветовать изготовить циркулярку с маятниковой подвеской двигателя. Основная особенность устройства состоит в том, что двигатель, вал и режущий диск установлены в одной общей рамке. С одной стороны она шарниром закреплена на станине, вторая удерживается винтом с возможностью регулировки высоты. Изменяя длину винта, можно регулировать высоту выхода диска из столешницы.

Данная система позволяет регулировать высоту распила, а также пользоваться дисками разного диаметра. Если же вместо регулировочного винта использовать щуп, выведенный на столешницу, можно обзавестись простеньким копировальным станком. Щуп позволит регулировать глубину распила по некоторому шаблону. Эта достаточно простая доработка превратит простую циркулярную пилу в настоящий деревообрабатывающий станок. Таким устройством можно не только разрезать доску на необходимые заготовки, но и выполнять точные пропилы, делать различные выборки.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Общие требования к конструкции

Создание стола для циркулярной пилы своими руками — это увлекательное и творческое занятие, которое поможет вам значительно повысить уровень безопасности и комфорта при работе с инструментом. Правильно спроектированный стол обеспечит точность и стабильность при распиловке материалов, а также сократит риск возникновения несчастных случаев. В этой статье представлена таблица с общими требованиями к конструкции стола для циркулярной пилы, которая поможет вам осуществить проект с легкостью и профессионализмом.

Требование	Описание
1. Размеры стола	Определите оптимальные размеры стола, учитывая размеры циркулярной пилы и предполагаемые материалы.
2. Материалы	Используйте качественные материалы, обладающие прочностью и устойчивостью к воздействию влаги и механическим нагрузкам.
3. Рабочая поверхность	Обязательно предусмотрите плоскую и ровную поверхность стола для точных и безопасных распилов.
4. Подставки и опоры	Предусмотрите надежные подставки или опоры для стабильной фиксации стола и устранения вибраций.
5. Пазы для циркулярной пилы	Создайте точные пазы и канавки для установки циркулярной пилы, обеспечивая ее надежную фиксацию.
6. Защитные устройства	Позаботьтесь о защитных устройствах, таких как защитный экран и заграждения, для минимизации риска травмирования.
7. Мобильность	Предусмотрите возможность передвижения стола с помощью колес или иных механизмов для удобства работы.
8. Система сбора пыли	Обеспечьте наличие эффективной системы сбора пыли, которая поддерживает чистоту рабочей зоны.

Используя представленную выше таблицу, вы сможете легко спроектировать и создать свой идеальный стол для циркулярной пилы, который отвечает всем необходимым требованиям.

Циркулярка из «болгарки»

Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.

«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.

Циркулярка из болгарки

Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.

Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».

Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.

Монтаж циркулярной пилы на станок (стол)

После того, как будет сделан основной корпус,

можно приступать к установке электрической пилы в самодельный станок.

1. На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
2. Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.
3. После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

Дополнительная информация

Столярные работы требуют внимания. Если вы хотите сделать качественный и надежный стол, предназначенный для установки циркулярной пилы, то обстоятельно подготовьтесь к процессу, и приобретите все необходимые материалы и инструменты.

После сборки каркаса в обязательном порядке установите его на ровную поверхность и проверьте, чтобы столешница конструкции не перевешивала ее в какую-либо сторону.

Видео:

Установить стол для циркулярной пилы лучше в том месте, где он и будет стоять в дальнейшем, чтобы исключить возможные проблемы, связанные с неровностью полов.

Если из-за неровного пола стол вибрирует в процессе работы пилы, то следует скорректировать длину ножек, используя плотный войлок или резину.

Столешница изделия может быть как монолитной, так и складной

Чтобы создать складной стол для пилы, придется потратить больше времени и материала, и уделить особое внимание повышению надежности станины, находящейся в разобранном состоянии

Размеры расходного материала, используемого для создания стола, определяются опытным путем. В идеале высота конструкции должна хорошо соотноситься с ростом владельца пилы.

Отверстие, которое будет сделано в столешнице, должно соответствовать размерам конкретной пилы, имеющейся в наличии.

Чтобы продлить срок службы всех используемых материалов, собранных в единую конструкцию, следует обработать их специальными химическими растворами, способными повысить эксплуатационные характеристики дерева или металла (к примеру, защитить их поверхность от коррозии, гниения, появления плесени и т. д.).

Обрабатывать дерево или металл лучше на улице, а не в помещении, чтобы не отравиться активными испарениями.

Вдохновившись данной статьей, вы можете изготовить не только надежную подставку для циркулярной пилы, но и стол, за которым можно пить и есть, собираясь всей семьей.

Технология, которая лежит в основе создания обеденного стола, во многом похожа на схему, пользуясь которой можно сколотить деревянный стол для циркулярной пилы.

В ходе проведения работ, направленных на создание стола для циркулярной пилы, важно помнить о технике безопасности. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской. Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской

Все столярные процедуры рекомендуется проводить, защищая руки специальными перчатками, а глаза – очками или пластиковой маской.

Видео:

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

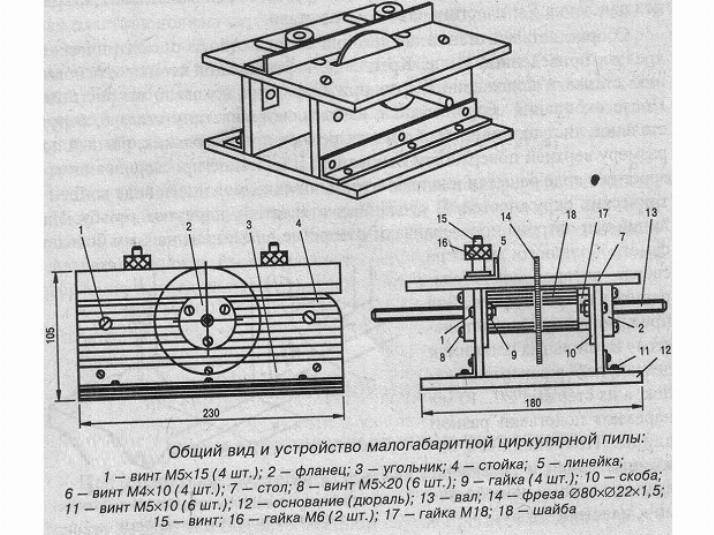

Схема изготовления циркулярки своими руками

Полезный совет! Приобретать элементы для будущей конструкции циркулярки необходимо только после того, как будет разработан подробный чертеж установки.

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

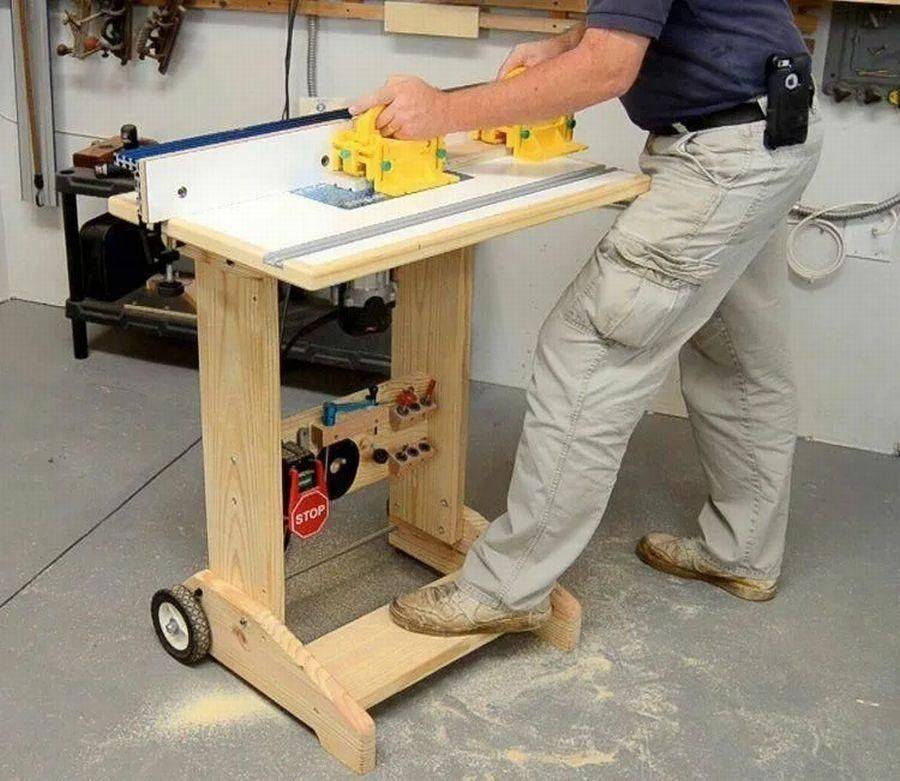

Как сделать Фрезерный и Циркулярный стол – 9 самоделок

Фрезерный и циркулярный стол могут понадобиться тем, кто планирует или уже регулярно обрабатывает дерево. В отличии от ручного инструмента на столе работать будет удобнее, обработка будет точнее, а в случае с циркулярным столом ещё и намного безопаснее! Безусловно продаётся много готовых фрезерных и циркулярных столов, но не редко мастера всё делают сами для себя, тем более простой стол сделать не так и сложно!

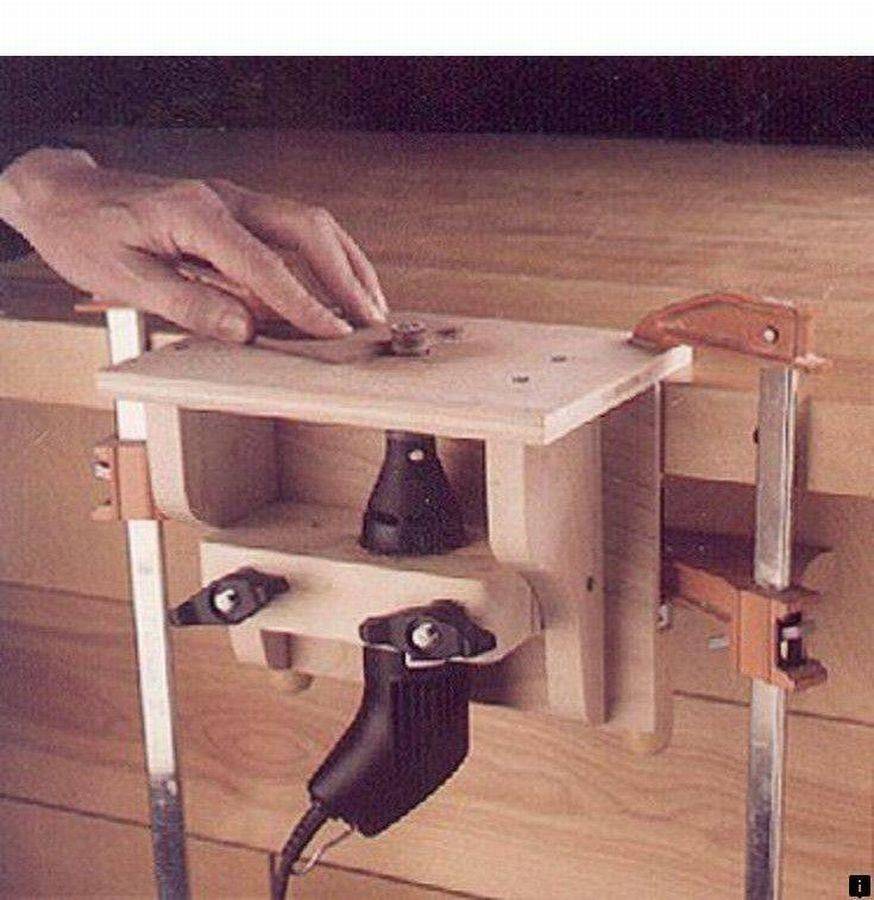

Сначала будут фото о том как сделать фрезерный стол, а ниже о том как сделать циркулярный стол… Для начала следует отметить, что фрезерный стол можно сделать даже без фрезерного станка, его можно заменить дрелью или болгаркой со специальными насадками! Такую конструкцию не сложно сделать (главное надёжно закрепить инструмент), а затем с помощью струбцин можно крепить её на любой стол или прямую поверхность.

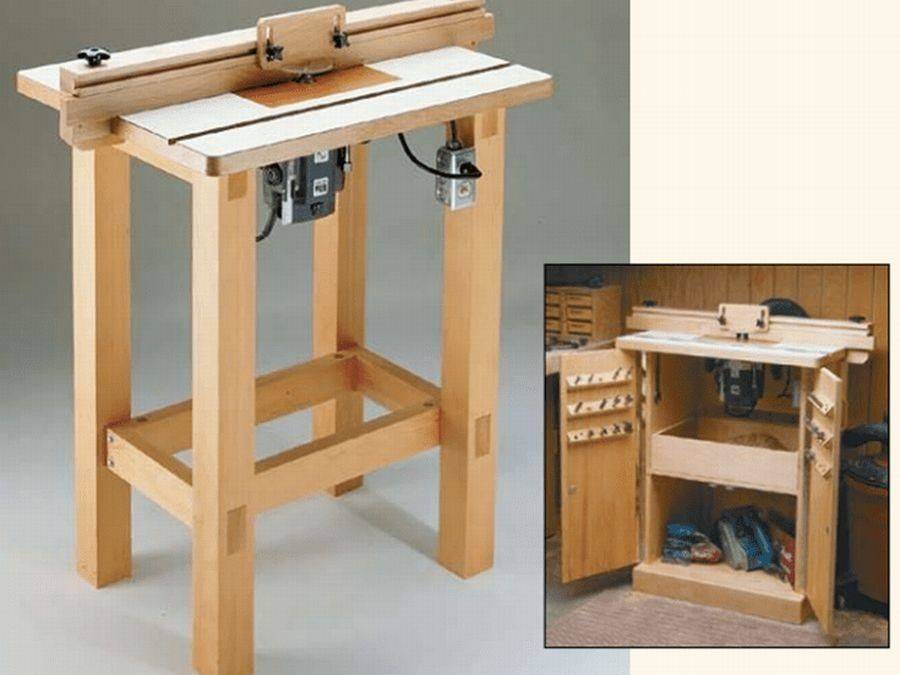

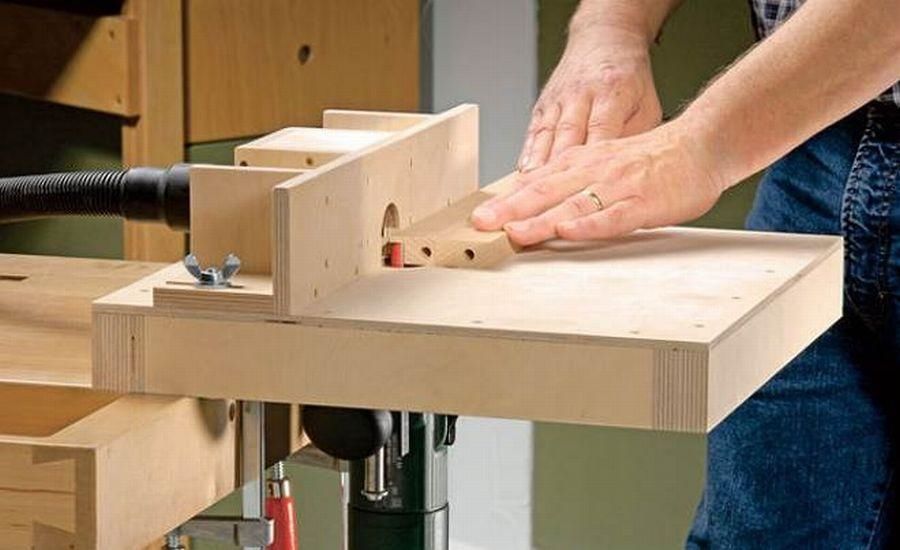

Чуть более сложный стол, но уже более профессиональный можно сделать по принципу следующего фото. Он тоже переносной (крепится струбцинами), но можно его сделать и стационарно, тем более если вы планируете работать в одном месте и стружку всасывать пылесосом.

Максимально удобный передвижной фрезерный стол можно сделать в виде одиночной парты с колёсами. Такой стол будет удобно передвигать и работа всегда будет проходить на удобной для вас высоте.

Последний вариант обладает двумя передвижными планками для упора, для более точной работы!

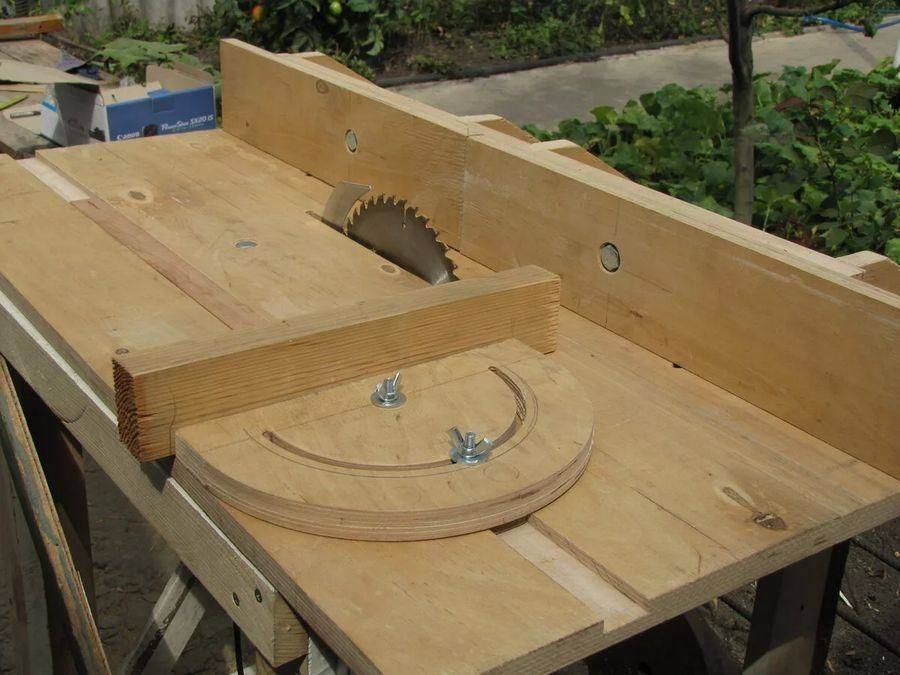

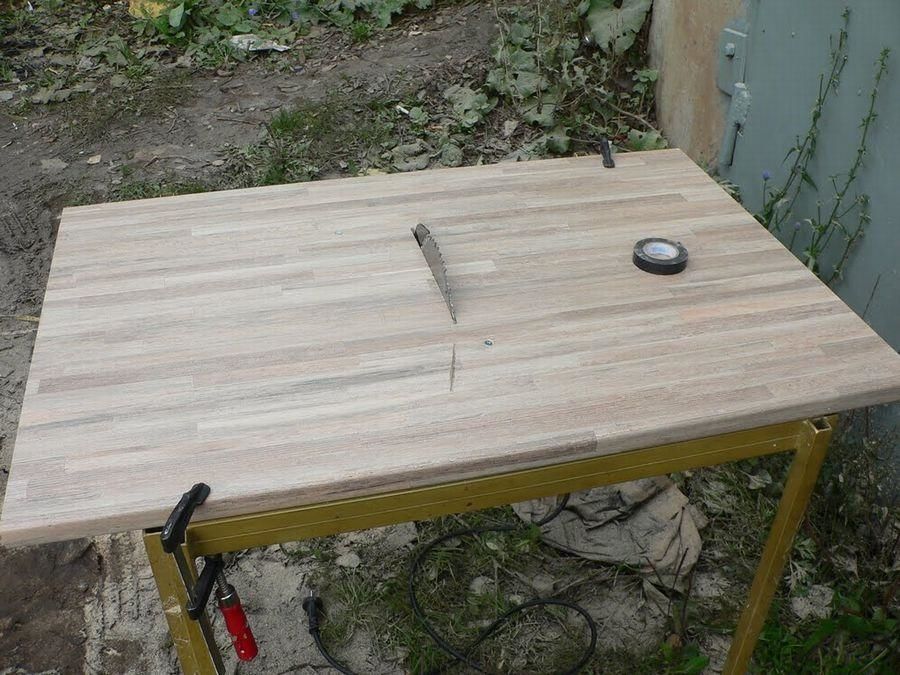

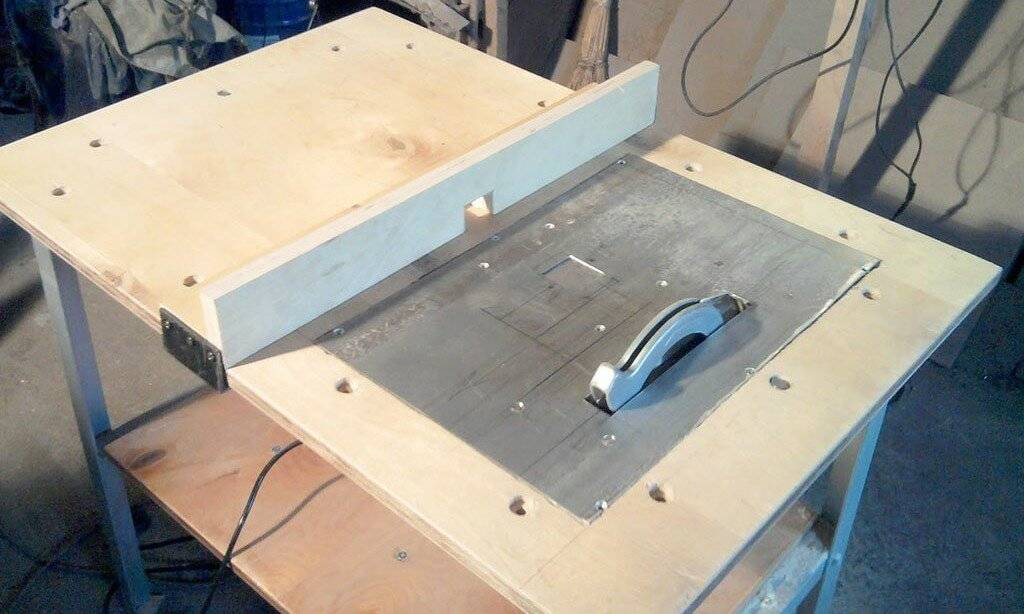

Самый простой циркулярный стол можно сделать просто из столешницы. Проделать отверстие, вставить в него циркулярку, закрепить её и всё, такой стол можно вынести куда угодно, поставить на какие-то надёжные упоры или даже закрепить к обычному столу на струбцины… Но такой стол подойдёт только для очень грубой работы и такой «циркулярный стол» не безопасный, поэтому желательно конечно делать стол для работы циркуляркой более надёжным.

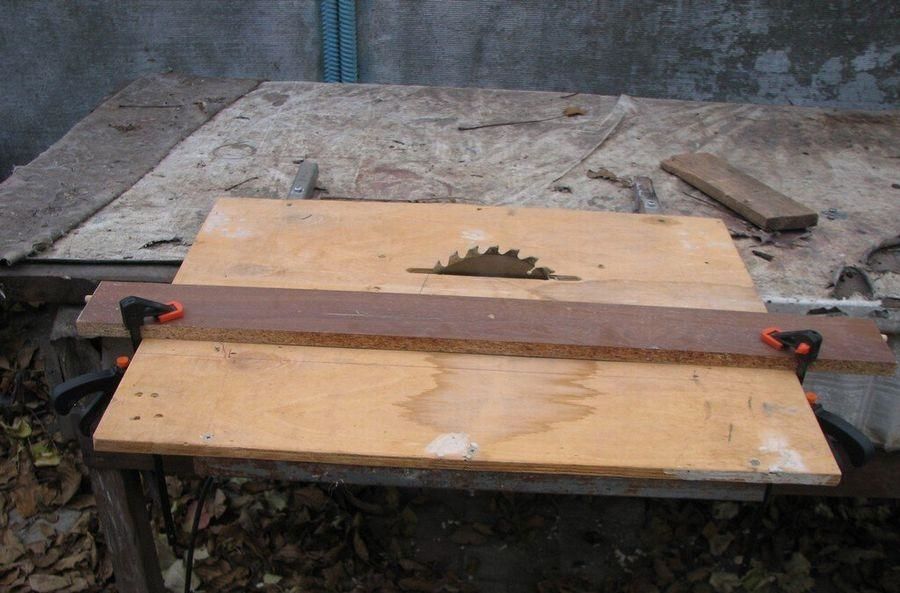

Один из главных вопросов при изготовлении циркулярного стола – это как изготовить упор?! Самым простым вариантом может стать опять же использование струбцин!

Однако возможно чаще всего используется способ, при котором упор двигается вдоль двух продольных отверстий и крепится в нужном положении двумя «барашками». Конструкцию с таким принципом можно сделать как из металла, так и из дерева.

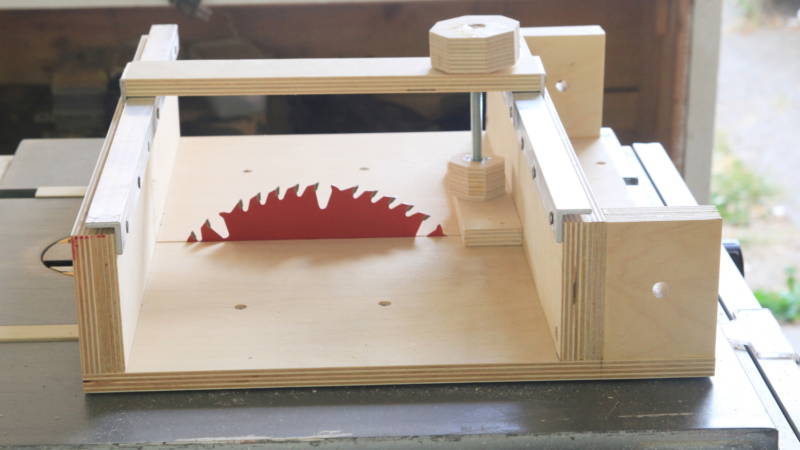

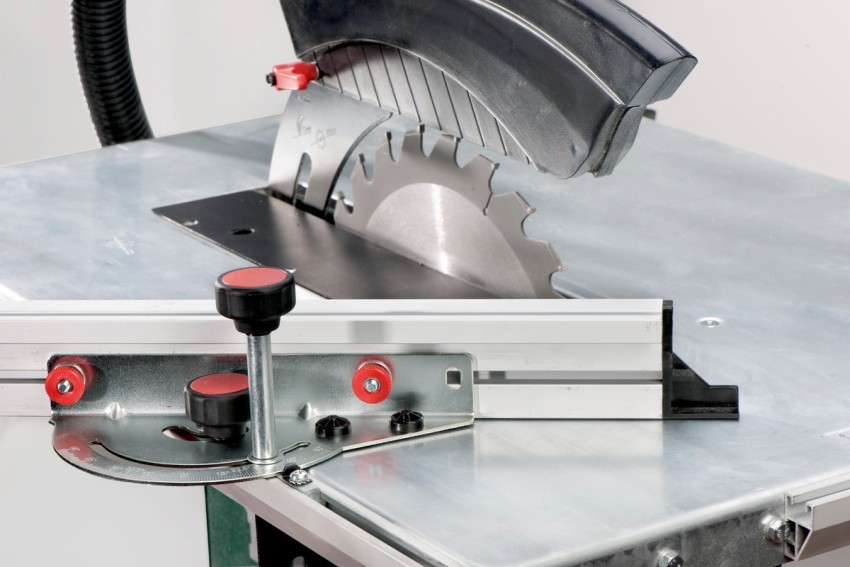

Самые большие мастера могут сделать самостоятельно не только основной упор, но и дополнительный ограничитель как на следующей картинке!

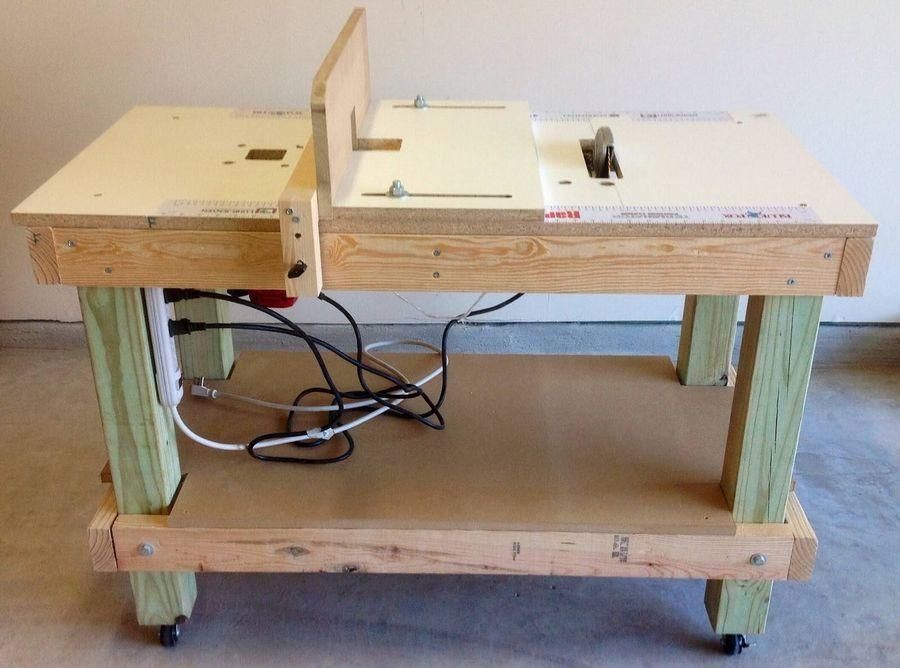

Если в мастерской нужны оба стола, тогда можно сделать совместно циркулярный стол и фрезерный, как показано на картинке ниже. Разместив фрезер с одной стороны стола, а циркулярку с другой, можно свободно использовать один и тот же упор подвигая его к нужному инструменту! Либо можно сделать два упора (как на картинке).

Читать полностью (ссылка)

Станина и рама

Заключительный этап сборки – изготовление рамы и станины. Для этого можно использовать любой пригодный подручный материал – например, тот же шифер, только кусок должен быть достаточно толстым, а поверхность ровной.

https://youtube.com/watch?v=Q6VP8I87FKU

Стойки для рамы получаются путём приваривания друг к другу двух труб, отличающихся друг от друга по высоте – это позволит при использовании пилы регулировать станину по высоте (пример см. на фото ниже):

Заключение

Собрать циркулярную пилу своими руками можно, если тому способствует опыт самостоятельного изготовления подобных изделий, высокий уровень навыков сборки, а также желание и умение следовать требованиям техники безопасности.

Как сделать самодельный циркулярку?

Чтобы циркулярка могла с легкостью распиливать бревна большого размера, необходимо оснастить ее по-настоящему мощным электроприводом. К тому же с этой целью на нее устанавливается ременная передача, вал и двигатель с высокой силой тяги. Все циркулярные пилы, изготовленные своими руками, состоят из двух частей: верхней и нижней.

В нижней части всегда располагается различное электрооборудование, а именно:

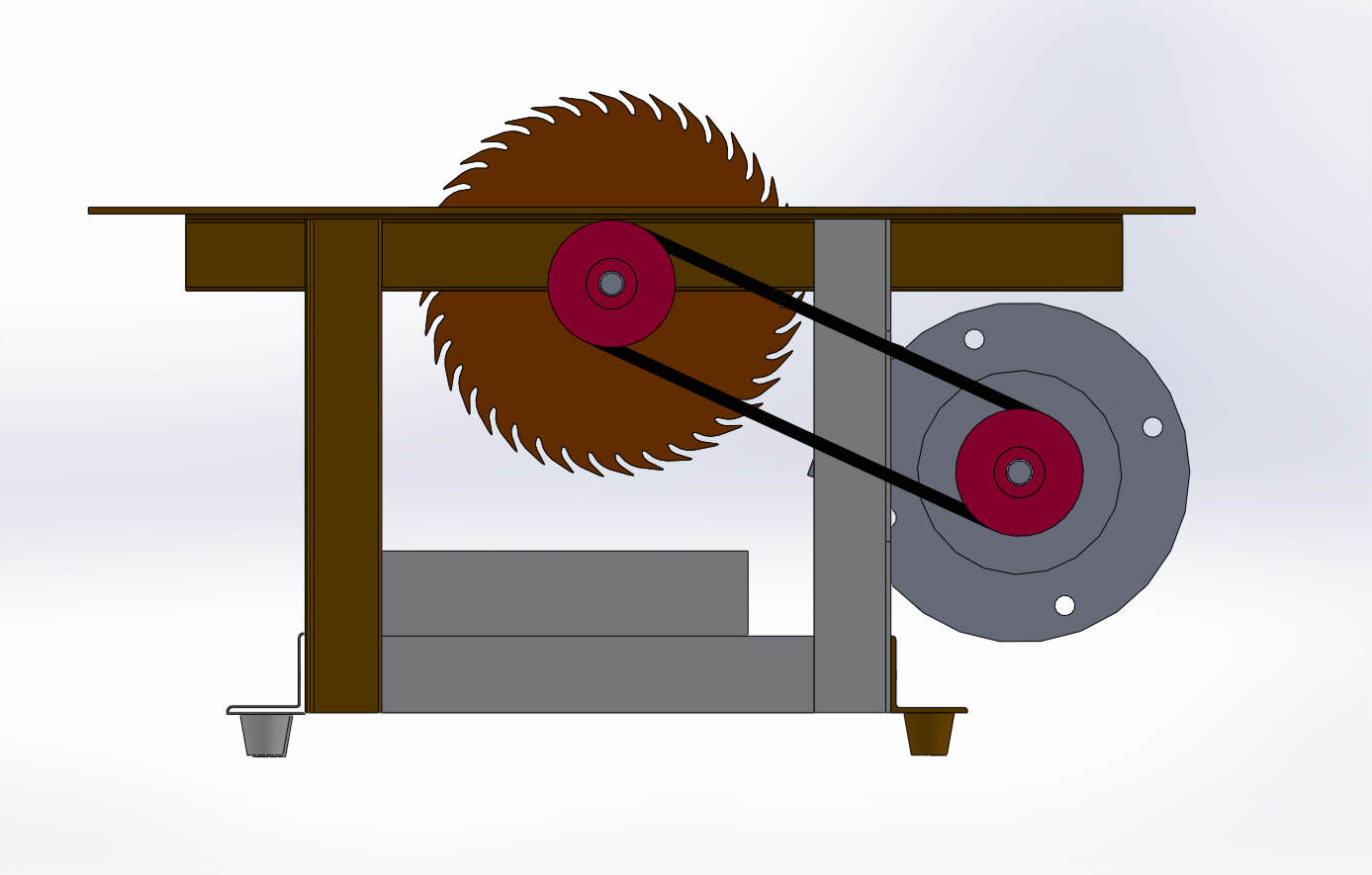

Конструкция циркулярной пилы.

• двигатель пилы;
• трансформатор;
• устройство, запускающее работу циркулярки.

В верхней части циркулярной пилы устанавливают:

• шкив;
• вал;
• режущий диск.

Исполнение первое

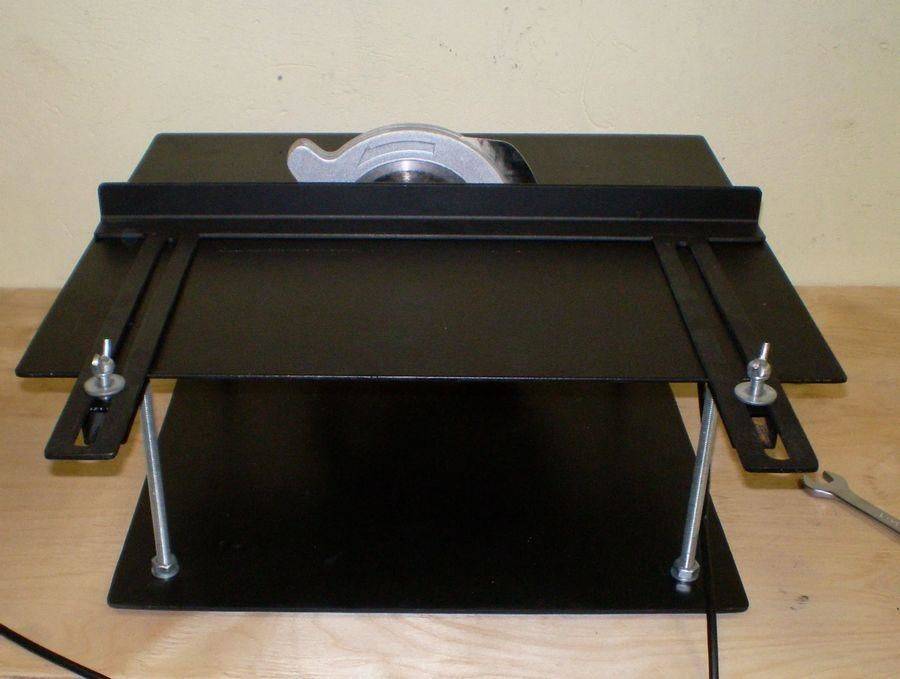

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

• отпускаются обе гайки-барашки;
• рейка перемещается до требуемого расстояния от диска;
• фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0». Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Станина на основе металлических профилей (уголков)

Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).

Станина должна обеспечивать жесткость конструкции станка

На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.

Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.

Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.

Для крепления рабочего вала используются подшипник закрытого типа

Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.

Подшипники крепятся к станине при помощи специальных хомутов

По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).

Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.

Порядок сборки механической части такого станка включает следующие операции:

• сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
• после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
• затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
• по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
• на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
• в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».
