Строительство четырехскатной крыши для беседки: характеристики конструкции и пошаговая инструкция

Возведение четырёхскатной шатровой крыши

Монтаж шатровой кровли также не отличается особой сложностью

Приняв решение построить беседку с таким типом крыши важно: составить чертеж, запастись материалами и свободным временем

Составление чертежей

Чертежи для кровли рисуются самостоятельно, подбираются в интернете или заказываются у профессионалов

Не важно, на каком варианте вы остановили выбор, главное, чтобы проект был составлен грамотно и точно. Ведь от этого напрямую будет зависеть долговечность всего здания

Выбор и подготовка строительных материалов

Для строительства шатровой крыши на беседке подойдут любые материалы. Но лучше всего будут смотрятся мягкая кровля или черепица. Мягкая черепица обладает высокими техническими характеристиками и эстетичным внешним видом. Но для ее монтажа необходимо сделать обрешетку. А с помощью металлочерепицы можно сделать любой дизайн кровли, так как в магазине легко подобрать как разные формы листов, так и интересные цветовые решения.

Монтаж мауэрлата

Как рассчитать количество материала

Чтобы приобрести необходимые материалы для строительства, надо заранее просчитать их количество. Для стандартной беседки, габаритами 3 на 3 м потребуется:

• 5 трехметровых брусьев для сборки основания;
• 4 бруса длиной 2,3 м для изготовления опорных столбов;
• 5 метровых брусьев для усиления жесткости конструкции;
• 8 двухметровых брусьев для изготовления стропил;
• 2 бруса длиной по 4 м для крестовин;
• 7 брусьев длиной 3 м для верхней обвязки;
• два метровых бруса для перил.

Видео описание

Беседка-летняя кухня:

Беседка 3 на 4 из дерева

Беседку данного типа можно приобрести в готовом виде или построить из заранее подготовленных деталей на участке. Она довольно удобна для обустройства небольшой зоны отдыха. На этом примере видно, что четырехскатная крыша для беседки 3х4 идеальна по форме и дизайну.

Деревянная беседка для дачиИсточник www.naves.md

Беседка-терраса с летней кухней

Представленный ниже вариант беседки демонстрирует возможность использования полностью открытых конструкций, состоящих из опор и навеса. Чтобы скрыть площадку от посторонних глаз и защитить расположенную в ней технику и мебель от дождей, можно использовать занавеси из влагостойкой ткани.

Беседка с летней кухнейИсточник pinterest.com

Беседка 3 на 3

Ажурная компактная беседка, которая подойдет для небольшого участка. Она занимает немного места, при этом очень эстетично выглядит. Вальмовая крыша надежно защищает беседку от дождя, ветров и солнечных лучей. Крыша для беседки 3х3 может быть двухскатной или шатровой, вальмовая конструкция делает ее крепче и долговечнее.

Ажурная беседка для дачиИсточник lineyka.net

Беседка из камня и дерева

Вариант основательной стильной беседки, которая не была бы такой солидной и презентабельной с простой двускатной или плоской кровлей

При создании подобной летней постройки следует особое внимание уделить прочности деревянных опор, так как на них будет установлена достаточно увесистая крыша

Беседка в ландшафтном дизайнеИсточник doma-mechty.com

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка

Ниже выложено изображение беседки, которая может использоваться в зимнее время. С трех сторон она ограждена стенами из бруса или сип панелей. Лицевой фасад полностью остеклен, чтобы внутри всегда было достаточно естественного света. Такие беседки имеет смысл сразу строить с мангалом, русской печью или камином.

Зимняя беседка для загородного участкаИсточник www.stroyportal.ru

Вальмовая кровля придает простой беседке стильный и оригинальный внешний вид. При этом она лучше других кровельных конструкций защищена от сильных ветров, и на ней не скапливаются осадки. Вальмовая кровля беседки должна быть грамотно запроектирована и качественно возведена. При правильном монтаже она прослужит максимально долго, не требуя сложного ухода или ремонта.

Выбор материала кровли

После того как стропильная система покрыта обрешеткой, начинают покрывать ее кровельным материалом.

Главным критерием выбора в этом случае становится стоимость материала, его экономичность и внешний вид.

Предусматривать материал для кровли нужно еще тогда, когда вы составляете проект кровли своими руками.

В случае возведения четырехскатной крыши, крупнолистовой материал придется резать, из-за чего будет много обрезков, а вот материал, которые имеет небольшие элементы, станет в таком случае более экономичным.

Видео:

Кроме того, беседка – это декоративный элемент приусадебного участка, поэтому лучше выбрать красивый кровельный материал. Также желательно, чтобы кровля беседки сочеталась с кровлей жилой постройки.

Следует учитывать, что рулонные материалы довольно неудобны для четырехскатной конструкции беседки.

Таким материалом можно украсить крышу любой формы и стиля. Под битумные гонты следует делать сплошную обрешетку.

На видео показан процесс монтажа четырехскатной кровли.

Сравнительная характеристика видов каркаса: шатрового и вальмового

В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.

Отличительные черты четырехскатных кровель различной конструкции:

• В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
• Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.

Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.

При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.

Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.

Некоторые рекомендации по монтажу наслонных стропил:

• Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
• Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
• Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.

При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:

• Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
• Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.

Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.

Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.

В целом процесс возведения крыши с четырьмя скатами включает такие этапы:

1. Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
2. Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
3. Установка наслонных стропильных ног под ту или иную конструкцию.
4. Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
5. Разметка и монтаж нарожников.

Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.

Строим крышу беседки своими силами

Основная сложность, с которой новичку приходится сталкиваться при обустройстве четырехскатной крыши, заключается в необходимости максимально точной состыковки всех деталей стропильной системы. Все балки, распорки, стропила, венцы и наконечники изготавливают своими руками на земле, и только потом поднимают на верхушку беседки и пошагово собирают согласно составленной карте.

Простейший вариант четырехскатной крыши

Перед тем как сделать четырехскатную крышу для беседки на компьютере, необходимо определиться с конструкцией стропильной системы. Если опыта постройки немного, то в качестве первой пробы можно собрать простейший вариант четырехскатной крыши.

После обшивки внутри полученного квадрата из бруса или доски необходимо установить диагональные распорки, в дальнейшем, при необходимости они могут быть использованы для сборки потолочного перекрытия. В точке пересечения двух диагоналей устанавливают вертикальную стойку, высотой 60-70 см, при стороне квадрата в 2-2,5 м. Стоечный брус необходимо временно зафиксировать боковыми подкосами из горбыля.

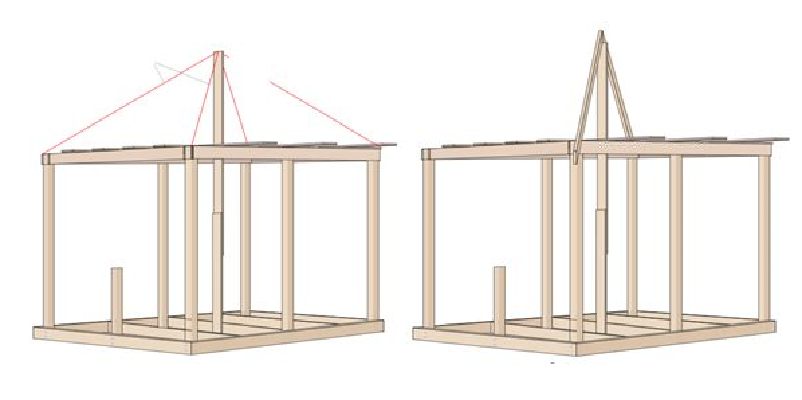

Следующим шагом является установка диагональных стропил. Делается это попарно. Каждую пару вырезают заранее, поднимают на крышу и сращивают гвоздями на стойке. Чтобы соединить стропила со стойкой, необходимо выполнить запил концов под углом, чтобы балка опиралась на стойку не точкой, а плоскостью среза. Аналогичным образом устанавливается вторая пара диагоналей четырехскатной крыши.

К сведению! Все сборочные операции четырехскатной крыши выполняют только с помощью гвоздей, после окончательной сборки оголовок стойки и опоры укрепляют столярными саморезами с шестигранными головками.

После привязки диагоналей на центральной стойке замеряют и размечают линию запила опорной поверхности на верхнюю обвязку беседки. Здесь же по месту вырезают угловые сектора и крепят стропила на обвязочный брус. Готовый каркас временно стягивают горизонтальными досками. Чтобы стропильный четырехскатный каркас не деформировался до укладки на скаты обрешетки, диагонали соединяют между собой горизонтальными врезными затяжками. Две балки затяжек устанавливают крестом, без соединения, концы прибивают к серединам диагоналей без врезки в дерево.

Собираем обрешетку и кровельное покрытие четырехскатной крыши

Следующий шаг – нарезка и установка нарожных стропил. Первыми набиваются центральные стропильные балки, которые необходимо закрепить на центральной опоре так, как показано на схеме.

Затем вырезают и устанавливают остальные нарожники с шагом в 1/6 от габарита беседки. Каждый нарожник запиливается на концах аналогично диагональным стропилам. Специалисты советуют вырезать все стропила с запасом по длине не менее 100 мм. После того как будет уложена обрешетка, можно будет подрезать края и набить карнизную планку.

В качестве обрешетки четырехскатной крыши лучше всего использовать фанеру, вагонку или шпунтованную доску. В любом случае, кровлю беседки нужно зашивать всплошную. Такое решение обеспечит повышенную жесткость каркаса и одновременно позволит использовать в виде подложки рулонную гидроизоляцию.

После укладки обрешетки с помощью битумной мастики наклеивают рубероид или изоспан, верхушку дополнительно оббивают конусным козырьком из жести, чтобы укрепить полотно на верхней кромке. Можно оставить четырехскатную крышу беседки крытой рубероидом, но такой вариант выглядит не очень красиво, поэтому поверх гидроизоляции настилают профлист, металлочерепицу или ондулин. В этом случае потребуется дополнительно уложить доборные элементы — коньковый колпак и дождевые планки. По карнизу четырехскатной крыши нужно набить ветровую планку и при необходимости установить водосточные желоба.

Возведение стропильной системы

Поскольку беседка прямоугольная с односкатной крышей – наиболее популярный на данный момент вариант, далее рассмотрим способ возведения именно такой конструкции. Собирается она в несколько этапов:

Опорные столбы устанавливают таким образом, чтобы задняя стена беседки получилась ниже передней. Далее их попарно соединяют брусом.

Односкатные беседки. Фото каркаса с собранной стропильной системой

• Затем раскраивают стропила. Для удобства в них обычно вырезают посадочные гнезда. Но шаг это не обязательный. Впереди беседки желательно устроить хотя бы небольшой козырек.

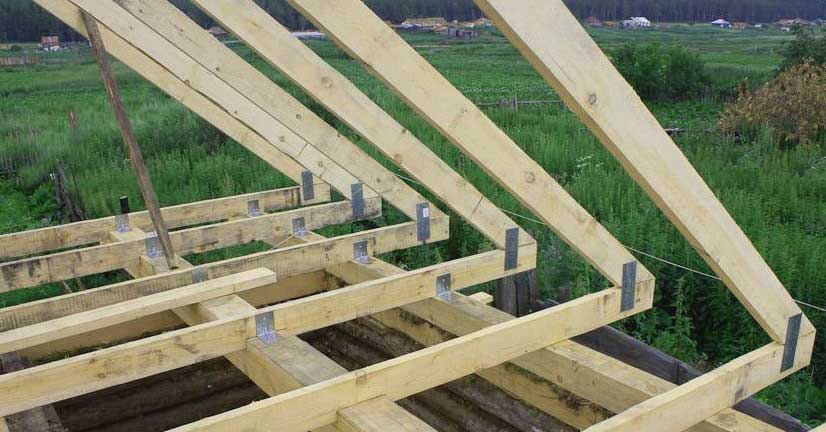

• Крепят стропила на специальные крепежи — салазки. Дело в том, что деревянные сооружения обязательно дают усадку. И если закрепить стропила жестко, конструкцию может со временем перекосить.

Стропила крепятся к обвязке на крепежи салазки

Далее на стропила горизонтально натягивают полиэтиленовую пленку. Фиксируют ее к ним брусками небольшой толщины. Нахлест между полосами должен составлять примерно 15см. Стыки желательно дополнительно проклеить скотчем.

Гидроизоляционная пленка крепится к стропилам по горизонтали с небольшим провисом

На заключительном этапе на бруски набивают обрешетку. Шаг между элементами в этом случае зависит от разновидности того кровельного материала, который будет использоваться для обшивки.

Монтаж

Вальмовую кровлю можно монтировать на беседку из любого материала. В случае с беседкой из дерева перед началом кровельных работ следует сделать усиление обвязки всей конструкции с применением балки-затяжки. После этого можно приступать к сооружению стропильной системы.

Верхняя обвязка деревянной беседки Источник kak-sdelat-kryshu.ru

От центра затяжки в обе стороны отступают одинаковое расстояние и ставят 2 стойки. Стойки вертикально фиксируются в вертикальном положении подкосами, которые устанавливаются временно. Верхние части стоек соединяют коньковым прогоном.

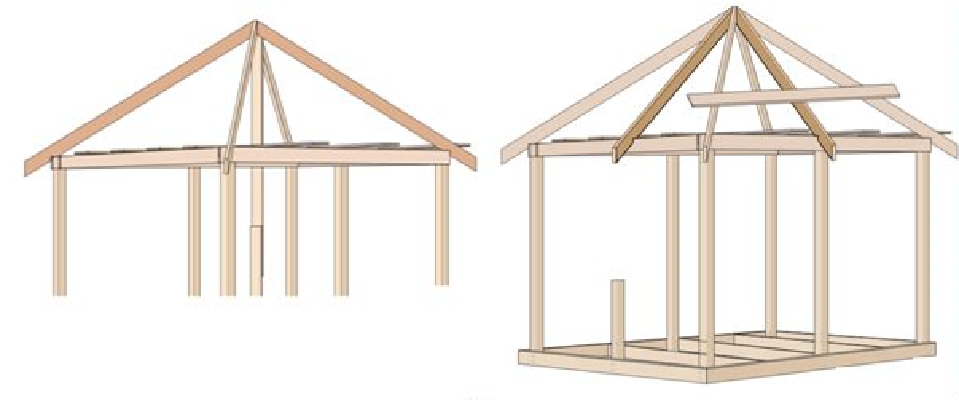

После этого закрепляют рядовые стропильные ноги. Количество стропил для беседки зависит от запланированного в чертежах шага и размера крыши. На следующем этапе крепятся стропила диагональные.

Далее при помощи пропилов делают так, чтобы стропила стали продолжением конька. После этого ноги прибивают к коньку.

Следующий шаг – установка нарожников. Они крепятся одной стороной к верхней обвязке стен, а второй к диагональным стропилам.

На стропила укладывается гидроизоляционная пленка. Листы пленки кладут в нахлест и крепят степлером. Внизу изоляционный материал прижимается рейками.

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат. Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги – это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Стропильная система вальмовой крыши для строительства своими руками

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосы станут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

читать статью

Далее, важной деталью будет стойка – вертикальный элемент каркаса крыши. Она станет служить опорой для конька

Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

Как сделать шпренгельную опору для вальмовой крыши

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

Как опереть стропильные ноги в вальмовой крыше

Строительство классической вальмовой крыши

Внешний вид и эксплуатационные характеристики

Четырёхскатной крышей для беседки называют крышу, состоящую из четырех скатов. Для сооружений разной геометрии можно сделать различные виды кровли своими руками:

• Беседки квадратной формы предполагают сооружение четырехскатной шатровой крыши. Она состоит из четырех треугольных скатов, равных по размеру, которые сходятся в одной точке, без образования конька.

• Беседки, имеющие основу в виде прямоугольника, гармонично сочетаются с четырёхскатной крышей вальмового типа. Она состоит из двух скатов трапециевидной формы и двух торцовых в форме треугольника. В верхней части крыши находится конек, располагающийся вдоль длиной стороны прямоугольника.

Конструкция четырехскатной крыши сложнее и дороже, чем, к примеру, двухскатной, однако затраты на ее строительство своими руками окупят себя, потому что:

1. Она эффективнее защищает от дождевой воды, отводя потоки за счет большего количества скатов.
2. Большие свесе четырехскатной крыши долго сохраняют тепло, аккумулированное за солнечны день, что очень полезно для долгих вечерних посиделок.
3. Скаты вальмовой крыши великолепно защищают от назойливых солнечных лучей, при этом оставляя возможность наслаждаться красивым видом на окрестности.
4. Надежность и жесткость конструкции вальмовой и шатровой крыши не утруждают домовладельцев обслуживанием и текущим ремонтом. Ее даже не придется очищать от снега зимой, так как он соскальзывает, не задерживаясь на поверхности крыши.
5. Четырехскатная кровля дает возможность строительства своими руками. Так как беседка – небольшой по площади строение, перекрыть его можно самостоятельно силами двух человек.
6. Доступная цена на необходимые строительные материалы делает четырехскатную кровлю весьма недорогим решением для беседки.

Это интересно: Четырехскатная крыша (видео)
