Технология изготовления абиссинского колодца

Самостоятельное бурение

Технология, с помощью которой можно установить абиссинский колодец своими руками, не отличается особой сложностью.

Выбор места

На первоначальном этапе определяется уровень залегания грунтовой воды:

• замер глубины близко расположенного колодца посредством верёвки с грузилом;
• осуществление пробного бурения на воду;
• оценка поверхностной растительности.

Забивная скважина позволяет осуществить забор воды с глубины не более 15 м. Место расположения скважины должно иметь удаление на 25 м от компостной ямы и септика.

Необходимые инструменты и материалы

Для самостоятельного обустройства абиссинского колодца следует подготовить следующий набор инструментов и рабочие материалы:

• водяная колонка ручного типа;
• игла, длина которой составляет 1,5 м с наличием сетчатого фильтра из нержавейки и конусообразного оголовья;
• соединительные муфты;
• три трубы с длиной в 1,5 м, с полимерным или оцинкованным покрытием;
• ударный инструмент-баба.

Кроме того следует приобрести специальный подбабок, являющийся хомутом с парой конусообразных вкладышей. Такое устройство обладает способностями цангового зажима и является конусообразным элементом, закреплённым на штанге при помощи упорной шайбы.

Способы забивки

На сегодняшний день практикуется несколько способов забивки, которые имеют некоторые различия как по технологии, так и по эффективности. Главным требованием ко всем способам забивки является сохранение целостности и герметичности труб и колодезного фильтра.

Применение штанги

Способ забивки абиссинского колодца с помощью штанги достаточно прост. Этот метод является самым щадящим, так как импульс от удара приходится на наконечник иглы, который тащит за собой ствол шахты. Нагрузка приходится на растяжение, а не на сжатие задействованных в процессе муфт. Стандартная штанга имеет длину 14 м и вес в 20 кг.

• В пробурённую скважину вставляется колонна с фильтром.
• Собираем штангу из прутков таким образом, чтобы высота штанги превышала высоту колонны.
• В колонну вставляется штанга и забивается, «броском» прутка внутрь трубы.
• Затем монтируется следующий пруток, муфта, следующая труба и так далее. В процессе периодически подливается вода в трубу.

Бабка с заглушкой

Для работ по обустройству скважины данным способом используется не скользящая по штанге, а торцевая бабка. С целью защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется применять бабки, вес которых начинается от 30 кг и более.

Бабка с подбабком

При проходке используется метод поднятия бабки и бросания её по трубе на подбабок. В результате происходит заглубление ствола на его высоту с последовательным наращиванием его следующей трубой. Бабка, одевающаяся сверху, имеет вес в 22 кг, а длина хода составляет порядка 80 см.

Прокачка скважины

Чтобы водяная скважина работала долгое время, а также для защиты её от образования любых засоров или заиливания и сохранения производительности на должном уровне очень важно использовать так называемую систематическую прокачку. На сегодняшний день использованию подлежат следующие способы прокачки скважины:

На сегодняшний день использованию подлежат следующие способы прокачки скважины:

• промывка скважины водой;
• продув скважины воздухом;
• применение для прокачки водяной скважины качественного насоса;
• применение желонки.

Абиссинские скважины загрязняются достаточно редко. Показатели производительности такой системы водоснабжения практически не падают. Игла-скважина характеризуется простотой в обращении, но проведение регулярных мероприятий по уходу и прочистке системы позволяют значительно продлить срок эксплуатации.

Технологические этапы работы

Когда фильтр уже готов к применению, можно приступать к непосредственному бурению скважины своими руками. Для этого нам нужно сначала соединить вместе трубы и прикрепить к ним фильтр. На местах крепления плотно устанавливаются муфты. Чтобы соединение не являлось источником пропуска воды, места крепления обрабатываем лентой ФУМ.

Получившуюся трубную конструкцию следует опустить до песка, чтобы потом закрепить на ее верхнем конце муфту, сделанную из чугуна. Именно на нее укладываются блины от штанги. По центру следует пропустить ось, чтобы обеспечить возможность скольжения блинов. В процессе скольжения они будут все способствовать углублению трубы.

Саму ось легко сделать своими руками из куска трубы, длина которого должна составлять около 1 м. Ее диаметр не должен превышать 0,5 дюйма, а на конце нужно присоединить болт. При скольжении удары блина будут понемногу, по нескольку сантиметров, погружать трубу в грунт.

Как прокачать скважину?

Когда трубная конструкция достигает водоносного слоя, можно считать, что работа практически выполнена. Но для ее окончания остается только прокачать скважину. Для этого пригодится обратный клапан и насос. Насосная станция заполняется водой, конец ее шланга должен быть присоединен к выходу. При запуске насоса первым будет идти просто воздух, затем покажется грязная и мутная вода.

Вокруг колодца рекомендуется сделать небольшое возвышение в виде бетонной площадки. Таким образом, вы обеспечите источнику воды защиту от попадания дождевых потоков. Собственноручно сделанная скважина предоставляет владельцу массу преимуществ, основные из которых — простота и дешевизна конструкции.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений
Фото из

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Подготовка материалов для бурения колодца

Для обустройства абиссинской скважины требуются трубы (штанги) из оцинкованной стали длиной 1–2 метра сечением в 2,5–4 см. Брать медные изделия не стоит. Они слишком мягки, при ударах сверху такие трубы согнутся. Обычные из железа без защиты от коррозии варианты тоже не подойдут. Долго они не прослужат, вода быстро приведет к появлению ржавчины.

Трубы с резьбой

Для соединения этих трубок между собой нужны резьбовые муфты соответствующего размера. А для упрощения прохождения грунта потребуется конусный наконечник из прочной закаленной стали. Причем эта насадка подбирается на 1,5–2 см шире самой трубы, которая после погружения в землю станет стволом скважины.

Чтобы ил и грязная вода потом не просачивались в местах соединений, на резьбу стоит намотать ФУМ-ленту или лен. Плюс нужна будет еще проволока и мелкоячеистая сетка из нержавейки. Они понадобятся для создания фильтра (водоприемной части ствола). Скважина без него – источник, пригодный только для получения влаги с целью полива и технических нужд. Человеку пить из нее без организации дополнительной очистки и фильтрации воды не рекомендуется.

Игла под скважину

Забивание трубы абиссинской скважины производится тяжелой «бабкой» в виде цилиндра с ручками либо обычной кувалдой. Их тоже нужно подготовить заранее. Также понадобится электронасос или хотя бы ручная поршневая помпа. Плюс для облицовки кессона, который нередко делается для насосного оборудования, потребуется лицевой кирпич, керамогранит или иной материал для отделки цоколя (фасада).

Сам себе гидрогеолог: оценка грунта

Насколько бы прост не был процесс забивки скважины иглы, тщательная подготовка к работам все же необходима. Недостаточно запастись штангами и стартовым звеном с фильтром, взять в аренду или изготовить собственный копер. Нужны сведения о геологической и гидрогеологической обстановке в районе устройства абиссинского колодца.

Где и как их добыть? Информацию об уровне грунтовой воды в прямом смысле почерпнем в соседском колодце или в скважине.

Измерим самостоятельно хлопушкой или расспросим владельца источника о том, с какой глубины он качает воду. Заодно узнаем, какой грунт поднимали с забоя, когда бурили или копали выработку.

Копер и ствол для скважины иглы не выпускает промышленность, установку со всеми приспособлениями можно купить в готовом виде или заказать изготовление

В равнинных местностях пласты пород залегают почти горизонтально с незначительным изгибом или небольшим наклоном. Зеркало грунтовой воды находится приблизительно на одной абсолютной отметке. Разница в глубине существующего и планируемого колодца может выразиться лишь за счет перепадов рельефа.

Не забываем, что абиссинской скважиной вскрывается верховодка или следующий за ней водоносный пласт, перекрытый глиной или суглинком, но не скальным водоупором. Т.е. уровень воды в выработке однозначно будет нестабильным – зависящим от объема атмосферных осадков.

В период снеготаяния и в дождливую пору зеркало грунтовой воды будет выше, чем в сухой погодный сезон. У хозяина существующей водозаборной точки следует выяснить, каковы максимальные и минимальные перепады уровня воды, чтобы засушливым летом абиссинская скважина не оказалась пустой.

Если стенки выработки сложены устойчивыми, неосыпающимися грунтами, скважину частично можно пройти с помощью ручной буровой установки со шнековым снарядом

Вопрос о разрабатываемых породах вовсе не праздный. К примеру, в Ленинградской области воду добывают из крупных песков со значительным количеством массивных валунов.

Нередко из-за невозможности раздробить и извлечь громадный камень буровики смещают водозаборную скважину. Аналогичным образом стоит поступить, если в регионе сооружения абиссинского колодца есть подобные грунты.

Бессмысленно производить забивку при высоком залегании массивов скальных и полускальных пород. Если на соседском участке получают подземную воду, распространенную в трещиноватых доломитах, песчаниках, известняках, то с идеей устройства скважины-иглы придется беспощадно расстаться.

Подробная информация по проведению геологических изысканий изложена в статье – Где и когда лучше бурить скважину на участке: общие правила + советы опытных буровиков

Для тех, кто решил сделать абиссинский колодец с приямком, необходимы сведения о структуре и состоянии слоев грунта, залегающих на глубину шурфа. Если разрез сложен супесями, суглинками либо их чередующимися слоями, стенки приямка укреплять необязательно.

Рыхлые, неустойчивые стенки приямка следует укрепить, чтобы устье скважины иглы и насосное оборудование не засыпало несвязными грунтами

Если шурф капать в песках, стенки следует укрепить дощатыми щитами или бетоном. Песчаные борта неустойчивы, могут обрушиться и засыпать водозаборную точку вместе с насосным оборудованием.

Расспросы о верхних слоях грунта нужны еще и тем, кто планирует верхнюю часть выработки пройти шнеком. Шнековое бурение ощутимо ускорит процесс, но может не принести запланированного результата. Для работы используют нехитрое приспособление – покупной или самодельный бур.

При обваливающихся песчаных стенках потребуется установка обсадной трубы, благодаря которой сократятся экономические приоритеты абиссинского колодца.

Принципы работы абиссинского колодца

Абиссинский колодец это упрощенный вариант скважины, позволяющий получать воду из залегающего сверху первого или второго водоносного горизонта. Конструкция его предельно проста. Представляет собой колонну соединенных между собой газоводопроводных стальных труб с примитивным фильтром и металлическим наконечником внизу.

Тонкий ствол выработки внешне напоминает древнейшее приспособление для шитья. Отсюда второе название: скважина игла.

Грамотно устроенный абиссинский колодец обеспечит водоснабжение приусадебного участка не хуже шахтного и не уступит ему в долговечности

Классический метод погружения абиссинского колодца в землю производится банальным забиванием – самым простым способом, активно применяемым в среде самостоятельных мастеров. Забивают до тех пор, пока нижняя труба с наконечником не вскроет водоносный слой.

Иногда колонну частично заглубляют посредством шнекового бурения, но аренда ручной или механической буровой установки существенно увеличивает бюджет работ.

Абиссинская скважина была изобретена и опробована на деле в период войны между колониальной Англией и Эфиопией в 1867-68 годах. Предложенная американским инженером Нортоном конструкция неутомимо обеспечивала английские войска водой во время их передвижений по пустыне.

Галерея изображений Фото из

Абиссинский колодец — наиболее экономный метод добычи грунтовой воды

Так как глубина скважины-иглы стандартно не превышает 10 — 12 м, для откачки воды подойдет недорогой поверхностный насос

Дебит скважины-иглы равен дебиту обычного трубчатого колодца

Устроить скважину-иглу можно в любом, чаще всего недоступном для бурения обычной скважины месте, к примеру, в подвале дома

Устройство скважины-иглы отнимет минимум средств

Откачку воды ведут поверхностными насосами

Дебит абиссинской скважины не отличается от стандартной

Бурение абиссинской скважины в подвале

Устройство для извлечения живительной жидкости из подземных слоев грунта оперативно устанавливалось, демонтировалось и вновь использовалось на следующем привале.

Такие приоритеты как мобильность, дешевизна и простота сооружения были по достоинству оценены военными, привлекали путешественников и исследователей.

Плюсы устройства скважины иглы своими руками заключаются в простоте и минимальных сроках сооружения, легком демонтаже и бюджетной стоимости

В России с замечательным изобретением познакомились спустя год по завершении английского похода. Приспособление для подъема воды с небольшой глубины было описано К. И. Маслянниковым в книге, посвященной бытовавшим в то время эффективным буровым снарядам.

Из устроенных в районе Царского Села пяти абиссинских скважин, две оказались вполне пригодными для получения свежей воды. Три не смогли достичь водоносного пласта из-за известняка, близко залегающего к дневной поверхности.

Успешные абиссинские колодцы давали в минуту по ведру. Поначалу шла мутная жижа, которая после получасовой прокачки становилась достаточно прозрачной и чистой.

Скважиной-иглой вскрываются только первые от земной поверхности водоносные горизонты, поэтому для питьевых целей полученная вода использоваться не может. Она подходит для полива, уборки территории и схожих хозяйственных нужд.

При желании и внушительном дебите выработки для очистки воды можно установить систему грубых и тонких фильтров, задерживающих механические включения и химические примеси.

Веский недостаток абиссинского колодца – незначительная глубина забора воды, связанная с применением поверхностных насосов, однако это самый удобный источник временного пользования

Где нельзя бурить абиссинскую скважину?

Скважины «на песок» запрещено забивать:

• в оврагах;
• на обрывах;
• и склонах крутых холмов.

И все потому, что в этих местах даже незначительный отбор почвенных вод может нарушить естественный дренаж, и угроза оползней возрастет в разы.

Кроме того, нельзя бить абиссинскую скважину ближе, чем на 15 м:

• от хлева или птичника;
• компостной ямы;
• пудр-клозета.

От выгребной ямы или навозной кучи до колодца должно быть не менее 30 м, а от ближайшего кладбища, скотного двора или птицефермы — не менее 300 м. Если же в окрестностях находится промышленный полигон отходов (свалка) или канализационный отстойник, то до них должно быть не менее 3,5 км. Как и до секретных предприятий химической или атомной промышленности.

Важно

Чтобы не просел грунт, обычные колодцы нельзя бурить ближе, чем на 15 м от построек жилого и хозяйственного назначения. Но к абиссинским скважинам это отношения не имеет. Просадки от них не отмечались, поэтому специалисты и говорят, что бить их можно «прямо в подвале дома».

Конструктивная специфика скважины-иглы

Разработанная полтора века назад абиссинская буровая установка за прошедшие годы не претерпела кардинальных конструктивных изменений. На некоторое время вообще была незаслуженно забыта. Хотя по темпам и простоте сооружения заметно, а также цене  обустройства опережает широко распространенные традиционные колодцы.

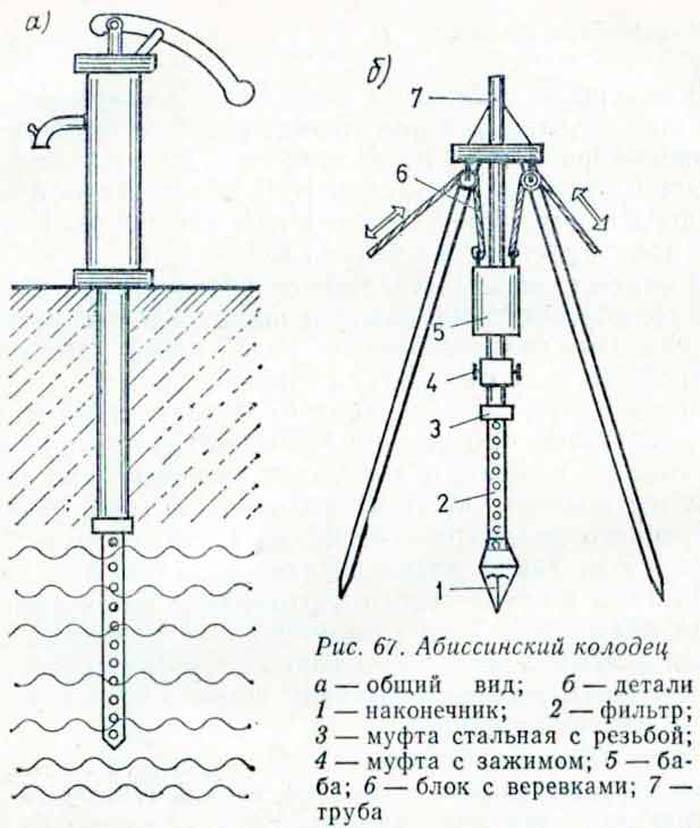

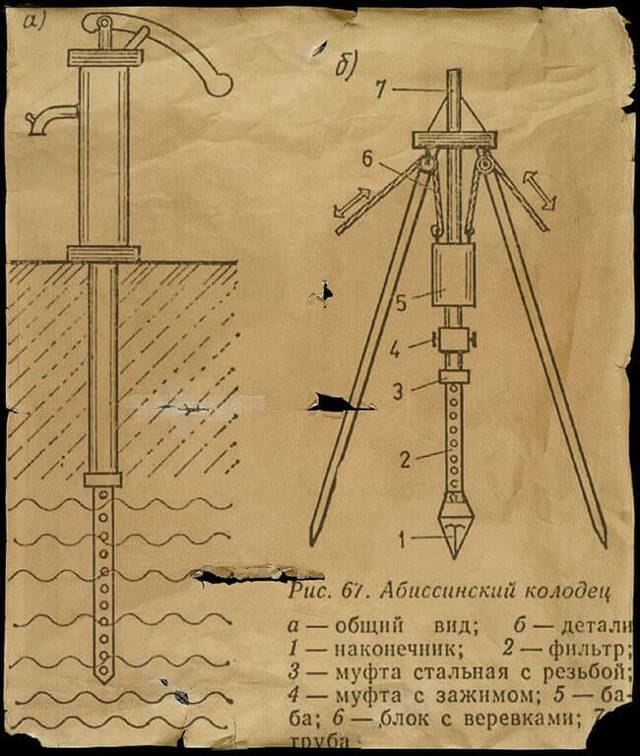

В конструкции абиссинского колодца выделяют две основных составляющих:

• Буровой снаряд, включающий разрезающий грунты наконечник и ствол, наращиваемый в процессе заглубления в грунт. Ствол заодно служит каналом для подъема воды с глубины. Потому собирается из отрезков трубы, а не из стального круга или прутка.
• Копер, состоящий из металлического треножника и увесистой бабы, играющей роль молота. В вершине треножника имеется два блока, с протянутыми через них веревками, к которым привязана баба.

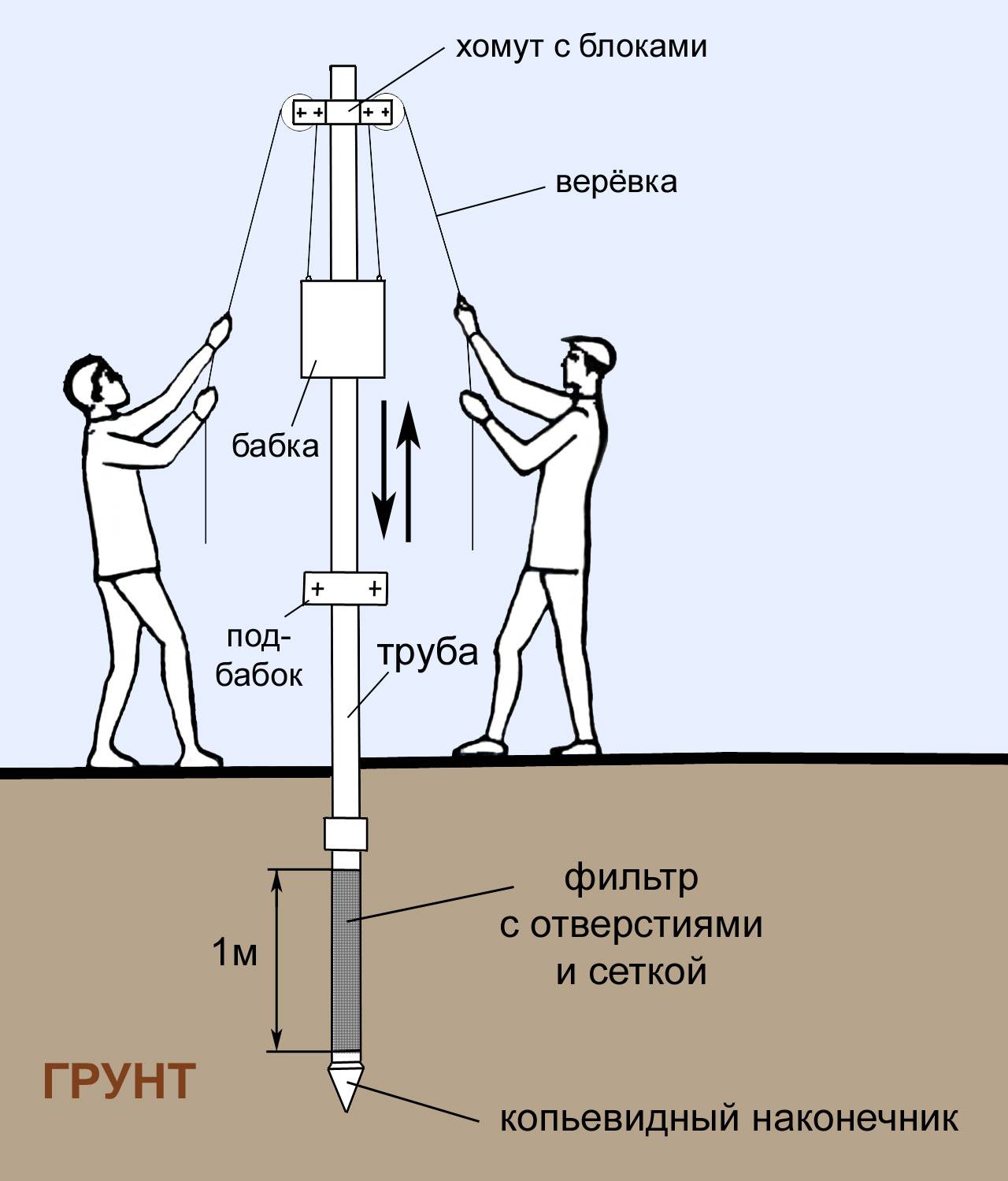

При натягивании веревок баба поднимается к вершине установки. При ослаблении стремительно падает на жестко зафиксированный на забиваемом отрезке ствола подбабок. Последний выполняет функцию наковальни, благодаря которой ствол последовательно погружается в грунт.

Главная часть абиссинского колодца — наконечник из трубы внутренним диаметром 11/4 11/2 и 2 дюйма и состоит из соответственно продырявленной газовой трубки вроде фильтра и снабженного на конце копьевидным утолщением (+)

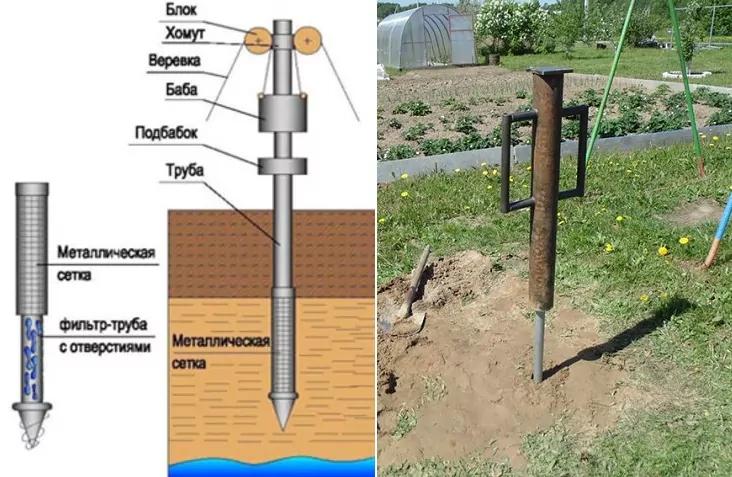

Подбабок представляет  собой своеобразный хомут, состоящий из двух симметричных частей. Площадь контактирующей с бабой поверхности подбабка несколько больше, чем площадь дна падающего на него «молота».

После того, как забиваемый отрезок ствола почти полностью погрузится в землю, подбабок снимают. К заглубленному отрезку трубы прикручивают следующий, на котором в очередной раз фиксируется хомут-наковальня.

Падая, баба ударяет по нижнему хомуту и заглубляет трубу, по мере заглубления колодца подбабок и хомут с блоками передвигают вверх по трубе

Действия по заглублению бурового снаряда повторяются до тех пор, пока нижняя часть скважины иглы, сооружаемой своими руками, не достигнет водоносного пласта. Водонос нужно не просто вскрыть, но и пройти по минимуму на метр.

По правилам слой следует пересечь на 2/3 его мощности, но самостоятельному буровику реальные размеры водоноса наверняка неведомы. О них сложно судить без гидрогеологических изысканий.

Для получения воды в конкретном месте устанавливают треножник, навинчивают наконечник на газовую трубу, на которую надевают бабу, и бабой заколачивают трубу в землю (+)

Появление воды в выработке надо периодически отслеживать. У профессиональных бурильщиков для целей измерения уровня воды в выработке есть простейшее приспособление, которое идеально определяет глубину водоносного горизонта при его залегании до 15 м.

Это полый металлический цилиндр, именуемый хлопушкой. Устройство похоже на перевернутый тонкий стакан, прикрепленный через петлю к рулетке.

Рабочий орган хлопушки – полый цилиндр или конус, который при соприкосновении с поверхностью воды издает характерный хлопок: подобие прибора можно сделать своими руками

Когда край хлопушки соприкасается с поверхностью воды, раздается хлопок, повествующий о появлении искомого в скважине. Изготовить подобное контрольное устройство можно собственноручно, привязав к бечевке крупную гайку так, чтобы она могла плашмя соприкасаться с поверхностью воды.

Вместо гайки хорошо бы найти не слишком легковесный пластиковый или металлический конус, незамкнутый с одной или с двух сторон.

Есть еще одно остроумное средство, служащее контрольным прибором. Банально мониторить появление воды в абиссинском колодце можно, опуская в ствол обычную полимерную трубу. О соприкосновении с зеркалом грунтовой воды просигнализирует характерный хлопок.

Конструктивная специфика скважины иглы

Особенностью конструкции является то, что водонапорная труба имеет небольшой диаметр и является одновременно обсадной и эксплуатационной.

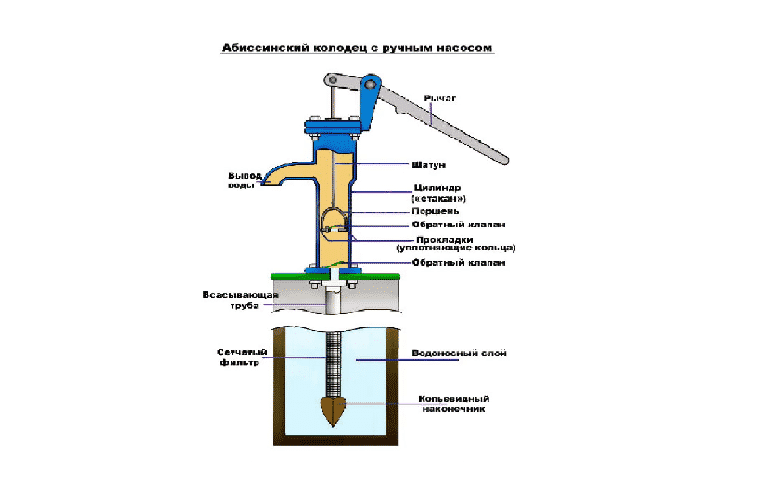

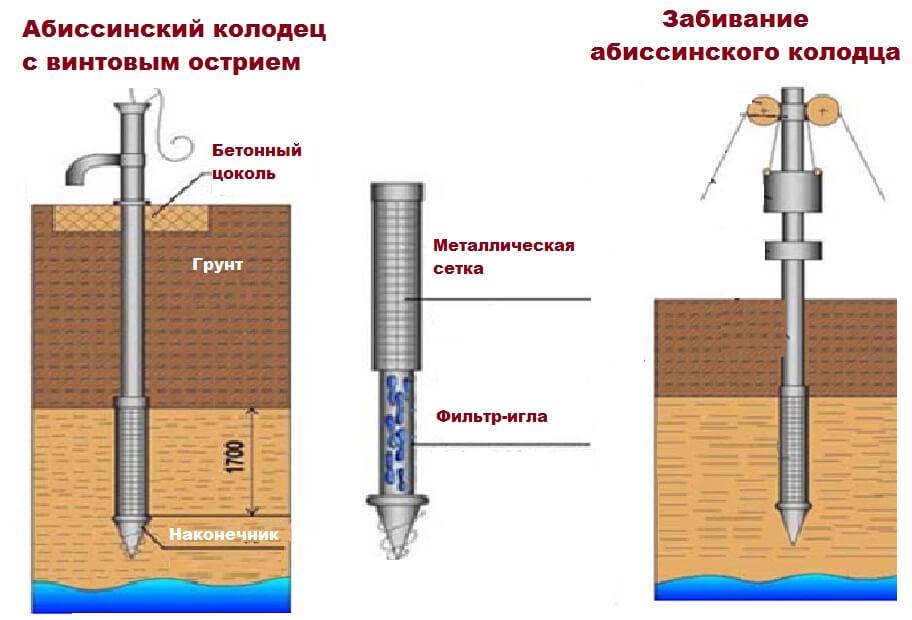

Типовая схема устройства

Забойная скважина состоит:

Типовая схема устройства.

• из насоса (располагается на поверхности);
• из ствола;
• из фильтра;
• из наконечника (находится в воде).

Для устройства скважины можно детали сделать самостоятельно или заказать их изготовление. Понадобятся:

• стальные бесшовные трубы с толстыми стенками, толщина ствола не оказывает влияния на приток воды, но конструкцию большого диаметра труднее забивать;
• наконечник длиной 10 см.

Наконечник – это металлическая игла абиссинского колодца, пробивающая почву. Его диаметр в самой широкой части должен быть на 2-3 см больше наружного диаметра ствола и фильтра, это необходимо для уменьшения их трения о грунт. Наконечник может иметь форму конуса или пирамиды. Его вытачивают из стали на токарном станке. Сварные конструкции не используют – они не выдержат нагрузки.

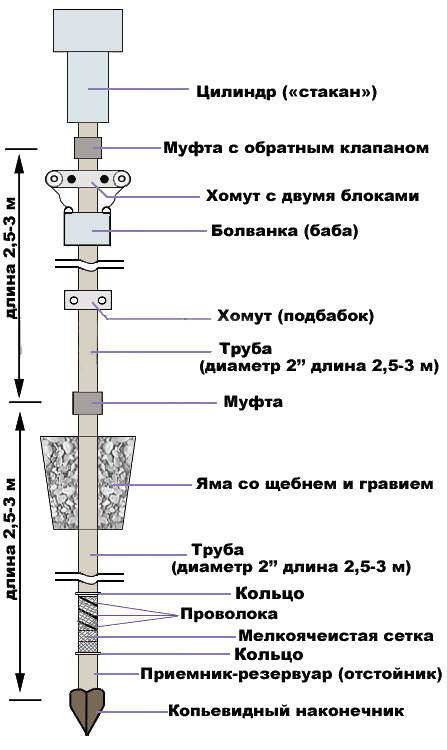

Особенности изготовления ствола

Ствол скважины состоит из металлических труб длиной 1,2-1,5 м и одного отрезка длиной 1 м, который полностью уйдет в водоносный слой, на его конце находится наконечник. Лучший вариант – бесшовные стальные водогазопроводные изделия с наружным диаметром 25-40 мм. На их концах делают по 7 витков резьбы, она должна быть качественной, чтобы выдержать забивку ствола.

Способы обустройства скважины:

• забивание штангой – небольшим металлическим прутом;
• кувалдой или бабкой;
• шнековое бурение.

Особенности изготовления ствола.

При забивании труб лучше пользоваться бабкой, т.к. ее поверхность позволяет центрировать удар и избежать перекосов. Ствол колодца делают в такой последовательности:

1. Снимают 20-30 см дерна и бурят скважину диаметром 15-20 см на глубину 1 м или роют шахту той же глубины сечением 0,7х0,7 м.
2. Над скважиной устанавливают треногу без настила, т.к. длина забиваемых фрагментов небольшая, и крепят над ней груз весом 25-30 кг (бабку).
3. В центре скважины ставят трубу с фильтром, обеспечив ее устойчивость, и вбивают ударами падающей бабки.
4. Ствол наращивают, прикручивая отрезки резьбовой муфтой. Для прочности соединения в резьбу укладывают сантехническую паклю.

Если фрагмент вбивается с трудом, в него заливают воду и останавливают работу примерно на 1 час, пока она не впитается в землю. Но, если почва слишком твердая, применяют предварительное бурение скважины и опускают ствол в нее. Метод уменьшает опасность деформирования соединений.

Убедиться, что игла достигла водоносного слоя, можно такими способами:

• в ствол опускают небольшую трубку, при соприкосновении ее с водой будет слышен хлопок;
• подливают в ствол воду, она будет уходить быстро, если игла находится в жидкости.

Усовершенствование допотопного фильтра

При качественном процеживании не будет происходить забивания скважины в любых типах грунтов, даже в глине, она прослужит дольше с высокой производительностью. Хороший фильтр должен быть максимально пористым. Его можно сделать своими руками, взяв за основу оцинкованную трубу длиной 60 см, толщиной 3 мм и внутренним диаметром 25 мм. На каждой стороне сверлят отверстия диаметром 1-1,5 см с шагом 3-4 см. Всего необходимо 40-60 отверстий.

Чтобы улучшить качество воды, устройство совершенствуют:

Дополнительный фильтр.

1. Участок с отверстиями обматывают нержавеющей проволокой диаметром 1,5 мм, делая расстояние между витками 4 мм.
2. Сверху плотно покрывают слоем нержавеющей сетки галунного плетения, которая не пропускает мелкие частицы песка и глины. Прикрепляют ее хомутами или приваривают припоем без добавления свинца.

Модернизация увеличивает срок службы системы в 2-3 раза.

Достоинства и недостатки абиссинских колодцев (скважин)

Достоинства

Низкая цена

Средняя цена абиссинского колодца под ключ в Москве и регионах с аналогичными климатом/почвами составляет порядка 500 долларов США. При большой глубине и проблемном грунте стоимость увеличивается до 700…800 долларов США. Кроме того, придется купить насос и другое оборудование – еще 200…300 долларов. Это означает, что весь колодец будет стоить от 700 до 1200 долларов США.

Если вы будете пробивать абиссинский колодец своими руками, вам придется платить только за оборудование. Оно обойдется примерно в 250…400 долларов. Правда, следует отметить, что это тяжелый физический труд.

Обычный колодец обойдется дороже. За рытье придется заплатить не менее, а чаще заметно больше 800 долларов. Цены на бетонные кольца могут быть очень разными, но в любом случае это недешево. Кроме того, придется потратить деньги на устройство надземной части и водозаборное устройство (т.н. двойной шатер – он располагается в самом низу колодца).

При самостоятельном выкапывании обычного колодца затрат на рытье не будет, но это займет очень много времени и потребует изрядных физических сил.

Простота и скорость создания

Глубина залегания водоносного горизонта в средней полосе России составляет от 2 до 18 метров (последнее крайне редко). Бурения на такую глубину не требует специального инструмента и навыков. Вы можете обойтись без буровых вышек, приводов и даже забивания шурфа под проходку. Это работа для двух взрослых физически крепких мужчин. Они справятся с ней примерно за один рабочий день, а иногда и быстрее.

Самая большая сложность, с которой можно столкнуться при бурении абиссинской скважины своими руками – это застревание бура. В этом случае его извлекают при помощи автомобильного домкрата.

Самостоятельное рытье обычного колодца – гораздо более сложная работа. Вам придется извлечь и поднять до 20 кубометров грунта. Работать в колодце вдвое не получится – слишком мало места. Кроме того, края будут все время осыпаться. А еще вам понадобятся лестницы и тросы. И да — это довольно опасная работа.

Чистая вода

Правильно забитая скважина позволяет исключить попадание потенциально грязных талых и дождевых вод. Вода из песчаного горизонта, как правило, отличается редкой чистотой. По качеству она сравнима с артезианской.

К слову, нет никакой необходимости в создании скважины на улице. Вы вполне можете сделать абиссинской колодец в подвале дома. Это исключает замерзание скважины.

В отличие от абиссинского колодца, обычный может загрязняться. Загерметизировать стыки между бетонными кольцами – та еще задача. Если же вы используете на участке и колодец, и септик из бетонных колец, паводок, может доставить вам много неприятных сюрпризов.

Срок службы

Абиссинский колодец дает воду да тех пор, пока горизонта остается водоносным. 30…40 лет – вообще не проблема для скважины, а некоторые колодцы в Эфиопии дают воду со времен уже упоминавшейся мной военной абиссинской операции.

Никаких разрешений

Закон «О недрах» пока еще разрешает бурение скважин на воду до первого водоносного пласта без каких-либо согласований и налогов. Единственное условие – скважина должна располагаться на участке ее создателя и пользователя.

В других странах запрета на создание абиссинских колодец тоже нет, но законами может быть предусмотрен налог за использование природных ресурсов. Если вы живете не в России, рекомендуем проконсультироваться с юристом.

Недостатки абиссинских колодцев

Высокие требования к водоносному горизонту

Абиссинский колодец хорошо работает только в водоносном горизонте из крупного песка либо в коренной породе. Так называемый плывун (насыщенный водой, легко разжижающийся в месте при механическом воздействии грунт) делает эксплуатацию абиссинской скважины практически невозможной.

Ограничение по глубине

Самовсасывающие насосы обычно работают на скважинах глубиной не больше 7, редко 10 метров. Если водоносный горизонт находится на большей глубине, необходимо использовать погружной насос.

Заиливание

Недостаточно интенсивное использование скважины приводит к ее заиливанию. Заиливание можно устранить при помощи желонки или другим способом. Подробнее об очистке скважин.

Установка труб, изготовление фильтра-иглы и другие нюансы

Качество труб имеет большую важность не только в абиссинском колодце, а и в любой другой скважине. Для такой конструкции оптимально подходят металлические или пластиковые изделия диаметром от 1 до 1,5 дюйма, которые нарезаются двумя отрезками. В процессе погружения участков труб их наращивают до необходимой длины посредством резьбового соединения, которое уплотняется силиконом, паклей, масляной краской или другим подручным средством

В процессе погружения участков труб их наращивают до необходимой длины посредством резьбового соединения, которое уплотняется силиконом, паклей, масляной краской или другим подручным средством.

С нижнего конца труба оснащается специальным фильтром-иглой, предназначенным для облегчения проникновения конструкции в почву, а также для защиты абиссинских колодцев от заиливания. Плюс ко всему фильтрующее устройство обеспечивает чистоту поступающих водных ресурсов. Целесообразно изготавливать иглу из того же материала, который использовался при производстве основных труб. Благодаря этому удастся предотвратить процесс химической коррозии. Для сооружения такого устройства из отрезка стальной трубы нужно проделать ряд мероприятий.

1. В отрезке трубы просверливаются отверстия диаметром 7 мм в порядке, напоминающем клетки на шахматной доске.
2. Сверху напаивается или приваривается сетка в зависимости от материала трубы. Заменить сетку можно проволокой, которая навивается на перфорированном участке трубы с небольшим просветом между соседними витками. Проволока также должна припаиваться или привариваться.
3. На конце трубы приваривается наконечник по форме копья. Диаметр такого изделия должен быть слегка шире всей системы, расположенной за иглой. Это позволяет конструкции свободно продвигаться в почве.

Также для абиссинской скважины, сооружаемой своими руками, возможно использовать армированные полипропиленовые трубы. В такой ситуации процесс обустройства фильтра-иглы подразумевает немного другие манипуляции.

1. Фильтрующая сетка вставляется в трубу.
2. Крепится такое изделие, путём вплавления в стенки пластиковых труб.
3. Для перфорирования трубы используют ножовку, которой пропиливают щели на поверхности изделия.

На сегодняшний день на прилавках магазинов есть готовые комплекты для сооружения абиссинских колодцев, что позволяет сократить строительные работы. Но самостоятельное изготовление конструкции обойдётся намного дешевле.

Как бурить?

«На песок» возможно бурение:

• или разведочное;
• или уверенное.

Для первого случая больше подойдет заводской комплект оборудования (стоит такой от 6-ти до 8-ми тысяч рублей). Тогда бур с колонной можно извлекать из скважины и использовать многократно. Очень удобно на случай, если пробитый колодец оказался пустым. Всегда можно попробовать «заводиться» в каком-то другом месте.

Но, в принципе, для одноразового битья (допустим, совсем рядом уже есть подобный колодец) можно оборудование изготовить самостоятельно, из подручных средств.

Что касается непосредственно метода канатно-ударного бурения с участием снаряда Нортона — это занятие тяжелое физически, зато простое с точки зрения технологии:

1. Снаряд ставится в приямок или подвешивается на треноге. А можно ничем таким не заморачиваться, а просто забить бур в землю кувалдой.
2. Далее вставляется первая штанга, а на нее по очереди надеваются:

• подбабок;
• «баба»;
• и верхний хомут. При этом хомуты на штанге затягиваются буквально «намертво».

3. Затем канаты продевают в шкивы, а «бабу» тянут до верха.
4. После канаты отпускаются, а операция повторяется снова и снова.
5. Хомуты переставляются, а колонна наращивается следующими штангами по мере ее углубления.
