Как сделать желонку самому дома + видео

Соорудить желонку для чистки скважины возможно самостоятельно, находясь у себя дома. В ее конструкции нет ничего сложного, для этого понадобится владеть некоторыми навыками:

• уметь производить сварочные швы высокой прочности;
• владеть навыками обращения с болгаркой;
• быть внимательным при разбирании процесса как сделать желонку, и строго соблюдать последовательность выполняемых работ.

Важно соблюдать технику безопасности во время самостоятельного изготовления данной конструкции

Что потребуется

Есть возможность сконструировать своими руками снаряд с плоским либо шаровым клапаном. Для производства желонки своими руками понадобится соответствующий инструмент и специальные материалы:

• сварка;
• ножовка либо шлифовальная машинка;
• труба из металла нужной длины и диаметра;
• металлический трос в длину, равную предполагаемой глубине скважины;
• толстая шайба из прочного металла с внутренним диаметром чуть меньше величины шара и внешним диаметром равным внутреннему диаметру трубы;
• обрезки листового железа и решетки;
• металлический шар, диаметром в два раза меньше ширины трубы.

Вся работа занимает несколько часов. Снаряд должен быть максимально тяжелым, это позволит поднять эффективность работы всей установки.

Изготавливается желонка для скважины своими руками следующим образом:

Изготавливаем снаряд

К низу отрезка трубы следует приварить металлическую шайбу из прочного металла, ее внутренний диаметр должен составлять половину ширины трубы. Подбирается шар, который плотно закрывает шайбу, после чего он опускается в трубу. На верх трубы необходимо приварить решетку в качестве ограничителя для выпадания шара, она сможет пропускать через себя добываемый грунт. С нижней части трубы приваривается несколько заостренных клыков, которые будут разбивать грунт. Все прикрепленные элементы не должны выходить за пределы внешнего диаметра трубы. В верхней части трубы приваривается проушина для крепления металлического троса, способная выдержать всю конструкцию при множественных ее ударах об землю

Важно предусмотреть верху конструкции зацепы для поднятия снаряда вследствие его обрыва

При производстве пластинчатого поршня желонки для бурения скважин — вместо шайбы и шара устанавливается открывающаяся внутрь пластина в виде дверцы. Она открывается во время удара при попадании грунта в снаряд, и закрывается во время подъема снаряда, оберегая грунт от выпадения обратно.

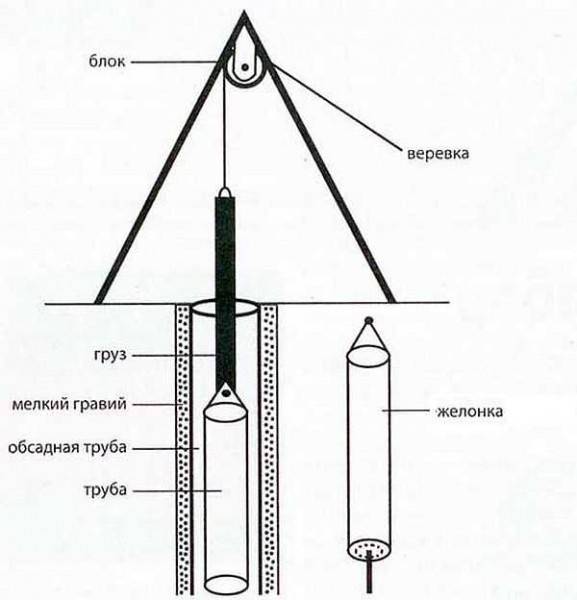

Конструируем треногу

• Берем три швеллера длиною, превышающую длину снаряда в 4-5 раз и свариваем их между собой в виде треноги.
• В точке их соединения крепим специальный блок для протяжки каната.
• Устанавливаем треногу над местом забивания шахты, в ее центр ставим снаряд зубьями вниз и протягиваем трос через блок вверху конструкции.

На этом все, конструкция готова к применению.

Как сделать?

Желонку для прокачки скважин можно сделать самостоятельно. Для выполнения таких работ следует ознакомиться с чертежами изделия. Чтобы изготовить желонку, понадобятся следующие материалы:

• металлическая труба, которая будет выступать в роли корпуса;
• клапан;
• аппарат для сварки;
• трос из металла и прочная проволока.

При выборе трубы следует исходить из ее диаметра, в качестве ориентира будет выступать размер обсадной трубы скважины. Для продуктивного функционирования желонки расстояние между стенками источника и основанием приспособления для очистки должно составлять около 2-3 сантиметров. То есть от внутреннего диаметра трубы необходимо вычесть данное значение, чтобы получить необходимый диаметр трубы для изготовления элемента.

Расстояние между стенкой шахты и приспособлением для очистки может быть разным, но от его размеров напрямую зависит эффективность работы желонки. Слишком большой зазор отрицательно скажется на ходе процесса по очистке скважины. А маленькое расстояние, в свою очередь, может привести к повреждению стенок скважины при погружении или выходе желонки из ствола источника. В некоторых случаях трубу вообще может заклинить, вынуть ее будет очень непросто. Поскольку есть риск повредить и само изделие, и ствол скважины.

Наиболее приемлемой длиной трубы принято считать значение 80 сантиметров, однако данная величина может колебаться в пределах 60-150 сантиметров. Следует подобрать оптимальный размер желонки исходя из размеров скважины, поскольку слишком короткое приспособление будет касаться стенок в процессе работы, а длинный элемент может оказаться очень тяжелым. Такое изделие будет трудно погружать, а в особенности, поднимать, когда желонка наполнится илом или другим отвалом. Длинные изделия будут более эффективны при бурении.

Совокупность вышеперечисленных параметров напрямую повлияет на ход мероприятий по очистке. Поэтому вес и размер изделий должны удовлетворять следующим требованиям к желонкам:

• обеспечивать взрывную пробивающую инерцию, которая позволяет оперативно удалять загрязнения из скважины;
• масса самого элемента вместе с собранными со дна образованиями должна позволять вынуть желонку из источника самостоятельно либо же при использовании лебедки.

Для того чтобы изготовить прочную и функциональную желонку, понадобится соединить с трубой еще несколько составляющих изделия. При отсутствии сварочного аппарата желонку можно сделать из трубы длиной 0,6 м, с диаметром 70 мм. Вверху стоит приделать ручку из проволоки.

Для крепления в основании трубы делают отверстия, а в них продевают проволоку. В нижней части располагают клапан. Лепестковый элемент можно изготовить из пластиковой бутылки, для этого из стенки тары вырезают эллипс необходимого размера.

Закрепляют клапан при помощи 6 мм болта, однако следует учесть, что его длина не должна быть более чем наружный диаметр трубы. Под болт просверливают два отверстия в трубе. Клапан с болтом фиксируют при помощи проволоки, ее толщина должна быть около 3 мм. Из нее образуют два кольца. Клапан сгибается и просовывается внутрь желонки. Затем продевают болт, а также проволочные кольца. Закручивается болт гайкой.

На заключительном этапе изготовления элемента необходимо заточить нижний край. Лучше, чтобы гидровакуумная желонка была заточена в одностороннем порядке с внутренней стороны. Чтобы край не стирался, его лучше подвергнуть термозакаливанию.

Крепление для металлического троса к верху трубы также необходимо приварить. Вертикальное расположение петли позволит сохранять в том же положении и желонку. Отсутствие перекосов в конструкции исключит заклинивание установки и возможность повреждения стенок шахты скважины.

При использовании шарового клапана, вверху трубы приваривается сетка, которая защитит от случайного вылета шарика при погружении элемента в источник. После крепления троса к трубе можно приступать к работам.

Для облегчения спуска и поднятия желонки над скважиной лучше установить раму с блоком. Трос заводят за блок и проводят манипуляции с приспособлением. Это существенно облегчает очистку и работы с желонкой при отсутствии автоматической системы управления устройством.

Окончательная сборка желонки

Если труба выбрана, а клапан готов и приварен, остается выполнить еще ряд операций и рекомендаций, чтобы завершить изготовление желонки. Нижний край трубы следует заточить, чтобы в процессе движения он аккуратно удалял загрязнения со стен шахты.

Оптимальной будет односторонняя заточка с внутренней стороны.

Заточенный край рекомендуется подвергнуть термозакаливанию, чтобы он не так быстро тупился при взаимодействии с твердыми загрязнениями.

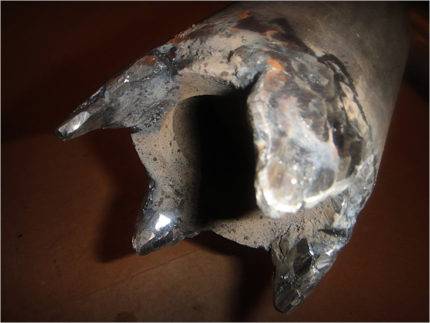

Иногда на край желонки приваривают заостренные прутья или куски металла для рыхления загрязнений или грунта. На верхний торец трубы приваривают петлю для крепления металлического троса.

Ее можно сделать из кусков толстой металлической проволоки. Петля должна быть приварена таким образом, чтобы подвешенная на тросе желонка сохраняла вертикальное положение.

Это очень важно, поскольку перекосы при движении устройства внутри трубы недопустимы. Это может привести к заклиниванию желонки или к повреждениям стен обсадной трубы. Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз

Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз

Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос

Наверху также приваривают надежную металлическую сетку, которая предотвратит спонтанный вылет шарика из желонки при ее движении вниз. Да и крупнообломочные грунты лучше пусть остаются в корпусе устройства. Вместо металлической сетки можно сделать решетку из проволоки. Остается соединить с желонкой металлический трос.

Галерея изображений Фото из

Шаг 2: Для устройства клапана желонки лучше заказать полый конус. Внутренний Ø верха конуса примерно 7/8 от аналогичного размера шарика

Шаг 3: Кольцеобразную фиксирующую деталь тоже желательно выточить на заказ. Внешний Ø нижней части конуса на 2 — 3 мм меньше внутреннего размера этой детали

Шаг 4: В вершине трубы на вваренный металлический штырь устанавливаем серьгу, к которой будет крепится трос

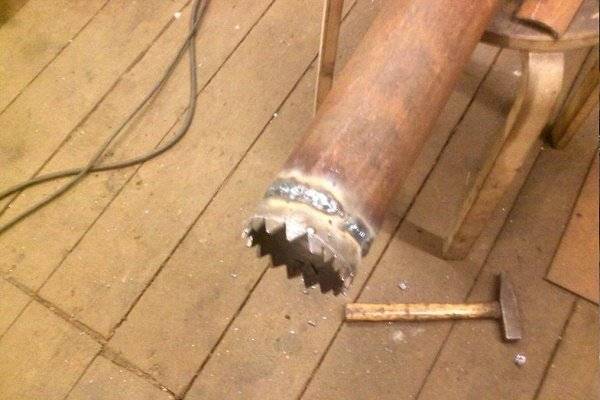

Шаг 5: Внизу трубы привариваем обод равного диаметра с зубьями для ускорения разрушения породы при проходке. Если у трубы есть резьба, коронку лучше навинчивать и менять

Шаг 8: Отступив от низа изготавливаемого снаряда чуть более половины, вычерчиваем абрис отверстия

Шаг 7: Согласно разметке вырезаем отверстие. Через него производится опорожнение бурового снаряда, заполненного грунтом

Шаг 8: Через окошко устанавливаем в трубу детали шарикового клапана. Если кольцеобразный фиксатор не «сядет» плотно в трубу, ее надо чуть сплющить кувалдой

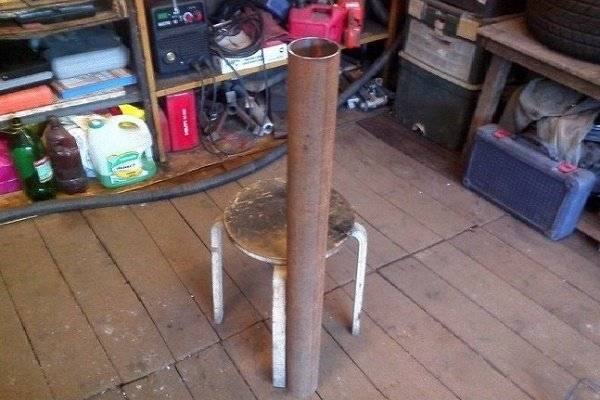

Труба для изготовления желонки

Детали шарикового клапана желонки

Фиксатор шарикового клапана в трубе

Серьга для крепления троса

Устройство режущей коронки

Окошко для выгрузки разрушенной породы

Формирование окошка в желонке

Сборка шарикового клапана желонки

Иногда вместо него используют прочный капроновый шнур. Чтобы было проще опускать и поднимать устройство, над скважиной устанавливают рабу с блоком, расположенным прямо над скважиной. Трос желонки заводят на этот блок.

В результате устройство опускается в скважину строго вертикально, и вытаскивать его так намного удобнее, чем просто тянуть желонку вверх руками, как ведро из колодца.

Перед тем, как опускать собранную желонку в скважину, рекомендуется обследовать стенки шахты, чтобы учесть все неровности и деформации. Это позволит избежать повреждений или заклинивания желонки.

Виды скважин

На схеме показаны горизонты, с которых отбирается вода различными скважинами.

Скважины для добычи воды бывают двух типов. Отличаются они глубиной бурения.

Артезианские

Артезианские скважины, забирающие воду из более глубоких слоев, расположенных в толще известняковых пород, обычно используют для обеспечения водой населенных пунктов. Глубина их велика, как правило, а бурение накладно для частных лиц.

Помимо самого процесса бурения, для таких сооружений необходимо получать лицензию на недропользование, что сложно для частного лица, да и с документами на разрешение бурения здесь много хлопот. В результате цена обустройства артезианской скважины становится значительно выше, чем песчаной.

Песчаные

Для водоснабжения частного дома или дачи используются скважины, которые забирают воду из первого водоносного слоя, который расположен в слое песка или гравия. Скважины эти называют песчаными.

Большинство частников используют для водоснабжения своих участков песчаные скважины. Заиливание такой скважины может происходить вследствие наличия в водоносном слое ила и песка относительно тяжелой фракции. Эти частицы не поднимаются, а оседают на дне устройства, снижая скорость подъема воды.

Подготовка к созданию желонки: выбор материалов и инструментов

Прежде чем приступить к созданию желонки, важно правильно выбрать материалы и инструменты, которые будут использоваться. Такой подход позволит не только облегчить процесс работы, но и обеспечить лучший результат

Выбор материалов

Одним из самых важных элементов при создании желонки является материал, из которого она будет изготовлена. Рассмотрим несколько вариантов:

• Древесина. Дерево является традиционным материалом для желонок. Оно отличается прочностью и устойчивостью к воздействию окружающей среды. Лучше всего выбрать сосну или ель.
• Пластик. Это более современный и доступный материал, который также может быть использован для изготовления желонки. Пластик обладает прочностью, легкостью и эстетическим видом.
• Металл. Если вы хотите создать более прочную и долговечную желонку, можно выбрать металлический материал. Однако стоит учитывать, что работа с металлом требует определенных навыков и инструментов.

Выбор инструментов

Помимо материалов, необходимо также подобрать необходимые инструменты для работы:

• Пила. Одним из основных инструментов является пила, которая будет использоваться для распиливания материала на необходимые детали. Для работы с древесиной лучше использовать дисковую пилу, а для пластика или металла — электрическую или металлическую пилу.
• Отвертки и ключи. Для сборки желонки необходимы отвертки и ключи разных размеров. Отвертки позволят закрепить детали, а ключи помогут затянуть гайки и винты.
• Измерительные инструменты. Для точных замеров и обрезки материала можно использовать линейку, рулетку или угольник.
• Шлифовальные инструменты. После изготовления деталей необходимо правильно их обработать. Для этого можно использовать электрическую шлифовальную машинку или шкурку.
• Краска и кисти. Если вы хотите придать желонке более эстетический вид, можно использовать краску и кисти для ее окрашивания.

Выбирая материалы и инструменты для создания желонки, важно учитывать свои навыки и возможности. Необходимо быть готовым к тому, что процесс может занять некоторое время и потребовать терпения

Однако результат стоит вложенных усилий!

Виды желонок

Буровая желонка является устройством, посредством которого быстро и эффективно можно очистить скважину. Такое оборудование с несложной конструкцией способно заменить дорогостоящую технику.

В настоящее время используется несколько разновидностей желонок, которые так же, как и сам процесс бурения, обладают определенными особенностями.

Разновидность желонки	Назначение желонки	Особенности конструкции
С полусферическим клапаном	Бурение скважин в песчаных грунтах, супесях, грунтах-плывунах, разрушенных породах. Очистка скважины в твердых породах от шламов. Откачка жидкости из скважин	Цилиндр с проушиной в верхней части, используемой для крепления к штанге или тросу. Нижняя часть имеет форму полусферы, оснащается клапаном с копьем для регулировки процесса хода поршня и рыхления породы
Желонка поршневая и грейферная	Такое оборудование оптимально подходит для проведения работ по проходке плывунов и водоносных грунтов	Цилиндрическая труба с приваренным или привернутым на нижнюю часть башмаком, имеющим тарельчатый клапан. Верхняя часть по оси оснащена болтом с проходящим штоком. Нижняя часть заканчивается поршнем с клапаном, который открывается в процессе опускания желонки и закрывается в результате поднятия
Пневматическая желонка	Используется в процессе бурения и испытания проходимых пластов	Процесс заполнения и выгрузки производится под воздействием избыточного давления, которое создается в песочной и воздушной камерах

Технология изготовления

Схема изготовления зависит от разновидности оборудования.

Изготовление желонки с шаровым клапаном

Бурение скважины желонкой с шаровым клапаном более простое и удобное. Для изготовления такого оборудования потребуются:

стальная труба;

Диаметр трубы для изготовления корпуса желонки должен быть на 2 – 3 см меньше диаметра обсадной трубы скважины. Оптимальная длина трубы составляет 80 – 100 см.

• воронка;
• листовой металл;
• стальной шар, подходящий по диаметру;
• металлический трос или прочный канат для подъема оборудования.

Из инструментов потребуются:

• болгарка;
• сверлильный станок (возможно использование дрели);
• сварочный аппарат с набором электродов.

Процесс изготовления оборудования следующий:

1. на первой стадии разрабатывается чертеж конструкции, что позволяет избежать большого количества ошибок при дальнейшем изготовлении;
2. из листового металла сооружается посадочное место для шара, которое одновременно является переходником для трубы. Для этого:

• в центре листа проделывается отверстие, размерами чуть более диаметра шара;
• из листа изготавливается воронка, широкая часть которой равна диаметру трубы, предназначенной для изготовления корпуса желонки;
• стыковочный шов проваривается;
• корпус изделия зачищается от заусенцев и остатков сварки;

Посадочное место для шара

1. в основании трубы, предназначенной для корпуса желонки, изготавливаются зазубрины;

Достаточно изготовить зубья высотой 3 – 4 см.

Изготовление зубьев для бурения

1. на высоте в 3 – 4 диаметра шара устанавливается ограничитель хода. Самый простой и быстрый способ изготовления ограничителя заключается в просверливании на трубе отверстия и установки обыкновенного болта;
2. воронка стыкуется с трубой методом сварки;
3. в боковой части корпуса проделывается отверстие, предназначенное для облегчения выемки грунта (ила);
4. изготавливается крепление для троса. Возможны два варианта крепления:

• приваривание проушин;
• просверливание отверстий;

Изготовление крепежных элементов для троса

1. по бокам привариваются несколько крюков, которые потребуются для извлечения оборудования из обсадной трубы в случае обрыва троса.

Более подробно процесс изготовления желонки с шаровым клапаном представлен на видео.

Изготовление желонки с плоским клапаном

Процесс изготовления желонки с плоским клапаном отличается исключительно технологией производства запорного элемента. Клапан можно изготовить:

• из листового железа;
• из пластика;

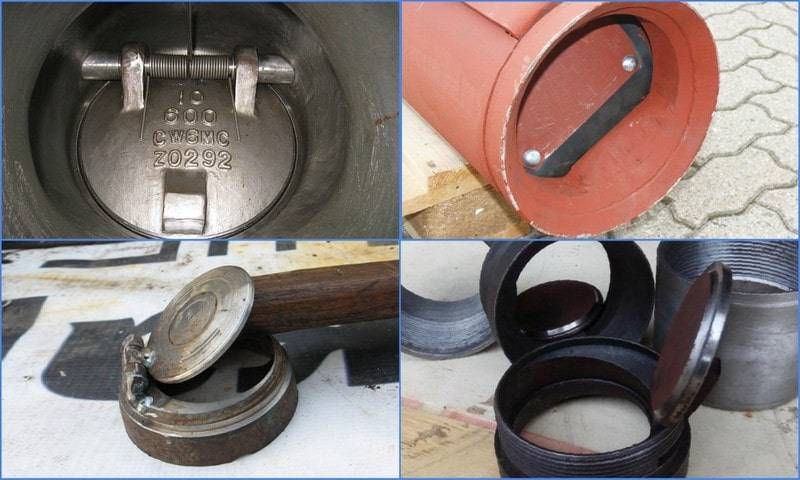

Виды клапанов

Клапан из пластика менее прочный и долговечный и не может использоваться при необходимости бурения/углубления скважины. Устройство допустимо только для проведения работ по очистке.

Изготовление металлического клапана в виде отдельной вставки производится по следующей схеме:

1. в кусок трубы высотой 10 – 15 см и диаметром, соответствующим диаметру трубы, предназначенной для корпуса желонки, вставляется отрезанный по соответствующим размерам лист металла;
2. производится фиксация металла пружинными петлями с помощью сварки.

Схема изготовления желонки с плоским металлическим клапаном

Пластиковый клапан изготавливается в следующей последовательности:

1. в нижней части трубы просверливается сквозное отверстие, в которое вставляется болт;
2. из пластика вырезается овал, меньшая сторона которого равна диаметру трубы желонки, а большая больше диаметра трубы на 2 см;
3. производится фиксация пластиковой пластины к болту, например, при помощи прочной проволоки.

Самостоятельное изготовление желонки позволяет не только сделать прочный инструмент, но и значительно сократить денежные расходы. Средняя стоимость комплектующих для оборудования варьируется в пределах 1 000 – 3 000 рублей, а стоимость готового инструмента начинается от 18 000 рублей.

Процедура чистки колодца желонкой: поэтапно

Для чистки скважины своими руками предварительно нужно все подготовить и открыть к ней доступ, чтобы процесс был удобным. Как правило, данную методику применяют в том случае, если в источнике стала пропадать вода или снизился ее уровень, сделать ее реставрацию не так сложно.

1. Как все освобождено приступаем к этапам чистки. Первым делом фиксируем к дуге конструкции прочный трос, его роль может сыграть толстый капроновый канат. Постепенно опускаем желонку в загрязненный источник.

2. Необходимо чтобы ваша конструкция достигла самого дна источника. Затем приподнимаем ее на полметра от дна и резко бросаем. В этом процессе происходит гидроудар и внутренний шар поднимается вверх, позволяя желонке набраться грязи и жидкости.
3. Чтобы максимально заполнить устройство, удары выполняют 3-4 раза, затем аккуратно, не совершая рывков поднимают инструмент и извлекают все загрязнения.

В отдельных случаях есть возможность изготавливать клапан для чистки плоского типа, но он не всегда отличается эффективностью работы.

Как сделать желонку для скважины

Определение размеров желонки

При определении габаритов учитывайте такие моменты:

1. Размеры снаряда должны соответствовать глубине и диаметру скважины. Длина желонки находится в пределах 0,8-3 м.
2. Для бурения используют более габаритный и поэтому тяжелый инструмент, однако большое изделие утяжеляют конструкцию, что может стать причиной ее заклинивания.
3. Слишком короткое может перекоситься и при перемещении будет задевать стенки.
4. Для очистки скважины применяйте небольшие желонки.
5. Чтобы определить диаметр снаряда, измерьте диаметр скважины и уменьшите его на 40 мм (он должен входить в трубу с зазором 2 см на сторону).
6. Величину щели можно менять, но только незначительно. Увеличенный зазор снижает эффективность выемки грунта, а слишком маленький может привести к повреждению стенок шахты или заклиниванию инструмента. Вынуть застрявший цилиндр непросто.
7. Рекомендуемая толщина стенок изделия — 2-4 мм, но можно выбрать трубы со стенками 10 мм, если необходимо увеличить его вес.

Инструкция по изготовлению желонки

Выполните следующие операции:

• Отрежьте от заготовки кусок трубы необходимой длины. Заточите нижнюю часть цилиндра с внутренней стороны, чтобы инструмент хорошо входил в грунт. Выполните закалку заостренного участка для его упрочнения.
• Перед тем как сделать желонку для скважины, найдите металлический шарик диаметром 40 мм (его размеры должны перекрывать 65-75 процентов внутреннего диаметра приспособления). Этот элемент клапана можно выточить на станке, отлить из свинца или вынуть от старого подшипника. Его нетрудно изготовить самостоятельно из резинового или пластикового мячика. Для этого шарик разрежьте пополам и наполните половинки дробью, перемешанной с любым водостойким клеем. После высыхания склейте обе части и прошлифуйте стыки.
• Изготовьте из толстого листа металла заглушку диаметром 40 мм. Выточите в ней воронкообразное отверстие с наружным диаметром 40 мм и внутренним 30 мм. Размеры внутреннего отверстия можно увеличить, если снаряд будет плохо наполняться.
• Проверьте прилегание шарика к седлу. Чем качественней обе поверхности, тем меньше грунта потеряется при подъеме желонки.
• Другую сторону шайбы оставьте ровной, но нередко ее также делают воронкообразной с небольшим уклоном внутрь цилиндра.
• Приварите шайбу к дну трубы, заведя ее внутрь на 10-20 мм. Установите в полость шарик. Чтобы он не поднимался слишком высоко, внутри цилиндра сделайте ограничитель, например, просверлите в стенке отверстие, установите в него болт, а головку прихватите сваркой. В противном случае грязь будет выпадать раньше, чем закроется клапан.
• В верхней части снаряда закрепите несколько рядов проволоки или мелкоячеистую сетку.
• Чтобы улучшить разрыхление песка и почвы, приварите к юбке желонки три клыка, выступающих на несколько сантиметров вниз.
• Приварите к верхней части инструмента толстый прут, к которому привяжите прочный шнур или закрепите тонкий трос для его подъема. Поднимите изделие за шнур и убедитесь, что оно висит строго вертикально. Перекосы желонки не допускаются.
• В верхней части цилиндра вырежьте специальные окна, которые помогут вытряхнуть грунт из нее.

Желонка с лепестковым клапаном изготавливается следующим образом:

1. Отрежьте из заготовки диаметром 70 мм кусок трубы длиной 800 мм. На одной стороне, на расстоянии 10 мм от торца, просверлите через цилиндр сквозное отверстие диаметром 6-8 мм.
2. Подберите болт, длина которого позволяет продеть его сквозь отверстия и наживить гайку. Он не должен касаться стенки скважины.
3. Вырежьте из обычной двухлитровой бутылки клапан овальной формы. Меньший диаметр элемента должен быть равен 70 мм, больший — на 20 мм больше.
4. Вставьте в отверстия цилиндра болт и прикрутите к нему в двух местах клапан проволокой диаметром 2-3 мм в четырех местах. Петли можно сделать заранее и установить в них болт при сборке конструкции.
5. Немного загните пластину и установите ее в трубу.

Как работает

Желонка используется при бурении рыхлых, осадочных и сыпучих прод (галечник, песок, гравий и т.п.). Также ее применяют при очистке скважин от ила или песчаных пробок, для увеличения дебета. В любом случае принцип один: снаряд сбрасывается в скважину. Под воздействием силы удара клапан открывается, внутрь попадает какое-то количество грунта. Обычно его немного. Потому ее приподнимают немного вверх, и снова сбрасывают. Так повторяют до тех пор, пока вся внутренность трубы не заполнится.

Полную желонку достают, переворачивают вверх дном и высыпают грунт. Вот тут и пригодится отверстие в боку: через него чистить легче и можно дотянуться рукой до клапана.

Резко сбрасывая желонку в скважину, в нее набирают грунт. Клапан мешает ему высыпаться обратно

Эта технология называется ударно-канатной (понятно, почему). И бурение, и чистка требуют многократного повторения этой операции. Только для очистки скважины может понадобится несколько дней работы — от двух-трех до семи-восьми, а для пробивки и того больше.

Работа тяжелая: если для чистки скважины достаточно отрезка трубы длинной в один метр, то для бурения ударно-канатным методом желонка бывает 2-4 метров. Причем чем тяжелее получается снаряд, тем лучше: более эффективно рыхлится и добывается грунт, быстрее бурится скважина.

Чтобы сделать работу немного легче, ставят треногу, канат пропускают через систему блоков. Такая установка даже без наличия привода делает работу намного легче.

Тренога для желонки

Иногда самодельная желонка получается недостаточно тяжелой: сила удара получается незначительной и работа идет медленно.  В этом случае требуется утяжеление. Есть несколько способов утяжеления:

• Залить верхнюю часть трубы бетоном.
• Перед желонкой прикрепить груз (как на фото выше). Только учите, что соединение должно быть прочным, но подвижным.
• Изготовляя желонку своими руками, использовать толстостенную трубу. Если найдете с толщиной стенки в 1 см, никакие другие способы утяжеления нужны не будут: снаряд будет тяжелый.

Особенности бурения желонкой

Бурение с помощью желонки — популярный, хотя и довольно трудоемкий способ создания скважины. Не всякое устройство этого типа, пригодное для прочистки скважины, справится с выемкой большого количества плотного грунта. Для бурения следует использовать достаточно длинную желонку — около четырех метров.

Для бурения скважины желонкой используют довольно большие устройства, длиной до четырех метров. Применение таких тяжелых устройств требует специальной подъемной техники

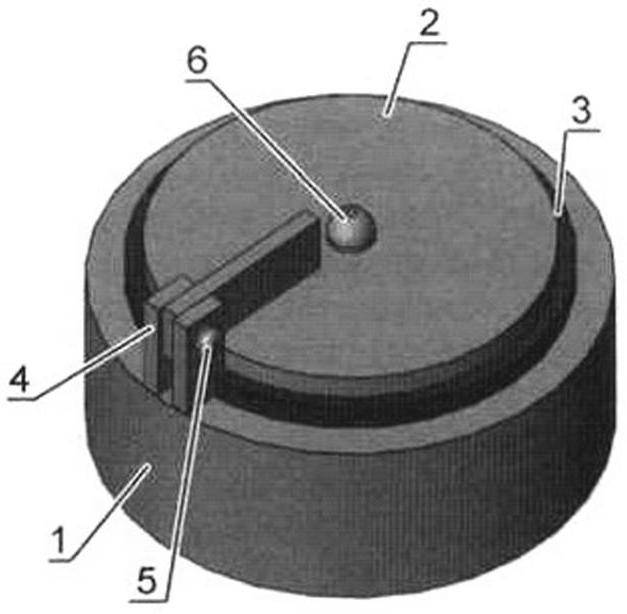

Здесь уместнее разновидность лепесткового клапана, представляющая собой пластину, которая фиксируется специальной пружиной. С ее помощью в корпусе создается просвет, площадь которого почти равна площади среза желонки. Это позволяет пропустить в корпус желонки максимальное количество грунта за каждое погружение.

Вынимать плотный грунт из длинной и узкой желонки не всегда просто. Чтобы упростить эту задачу в верхней части трубы проделывают специальное окно, предназначенное для более эффективной и быстрой очистки устройства. Если бурить предстоит песчаные породы, освободить желонку будет проще.

Для бурения скважины с помощью желонки нужно устройство с большим просветом внизу и достаточно длинным корпусом, чтобы вынимать много грунта за один прием

При бурении желонкой разных типов пород есть свои особенности. Вот несколько полезных рекомендаций:

• На песчаных грунтах не следует погружать желонку более, чем на 10 см без обсадной трубы. Вообще обсадке положено на 10 см опережать желонку.
• При бурении песчаного грунта в ствол подают воду, чтобы дополнительно укрепить стенки.
• Если мокрый песок в процессе работ чрезмерно утрамбован и в желонку не попадает, используют специальное долото.
• Погружение обсадной трубы во время бурения выполняют постоянно.
• По плывунам используют желонку длиной два метра и более с надежным плоским клапаном и кожаным уплотнителем.
• Поднимая желонку на плывуне, нужно обсадную трубу не только опускать, но и проворачивать, эту работу удобнее выполнять вдвоем или втроем.
• Если обсадная труба не входит в шахту, ее опускают под давлением, для чего сверху ставят площадку, на которую кладут груз.
• При бурении слоев гравия и гальки иногда чередуют использование долота, которым разбивают крупные включения, и желонку для выемки разбитого грунта.
• На плотных отложениях желонку приподнимают всего на 10-15 сантиметров, а движения совершают часто.
• При проходке плотных пластов обсадку заглубляют гидравликой или кто-либо периодически стоит на площадке, установленной на обсадную трубу.
• Сухие слои смягчают, подавая в шахту воду.
• На очень мягких пластичных грунтах клапан не всегда нужен, порода остается в желонке и без него.
• Желонку необходимо поднимать после проходки каждых 0,5 — 0,7 м, чтобы не надорваться при подъеме заполненного до предела корпуса.

Как и при других методах бурения, используя желонку, следует учитывать индивидуальные особенности грунта, на котором выполняются работы.

Правильная стратегия и своевременное обсаживание стенок ствола обычно позволяет вполне успешно создать рабочую скважину.

Вам также может быть интересна информация о том, как промыть скважину после бурения.
