Виды и узлы строительных лесов из металла
При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.
Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.
Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:
Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов
Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж
Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны
При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.
Рамные леса — принцип крепления поперечин и укосин
Клиновые. При общей схожести конструкции отличаются формой соединения
На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
Как собрать деревянные леса
Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).
Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

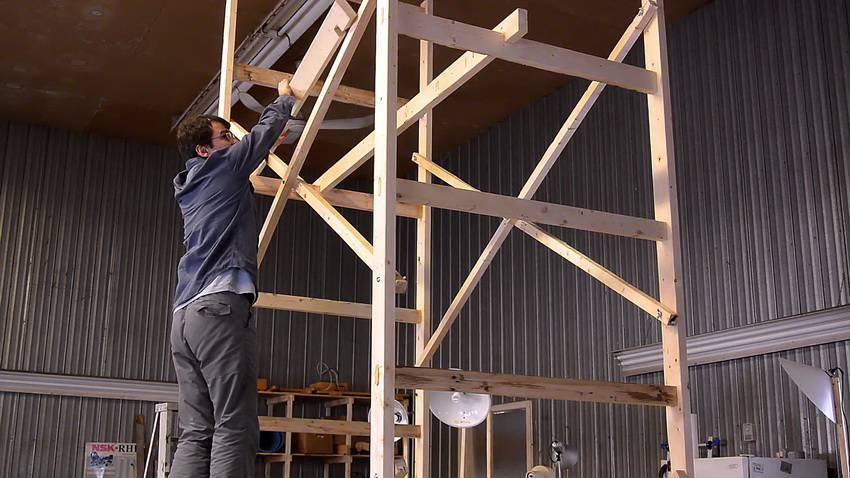

Сборка каркаса

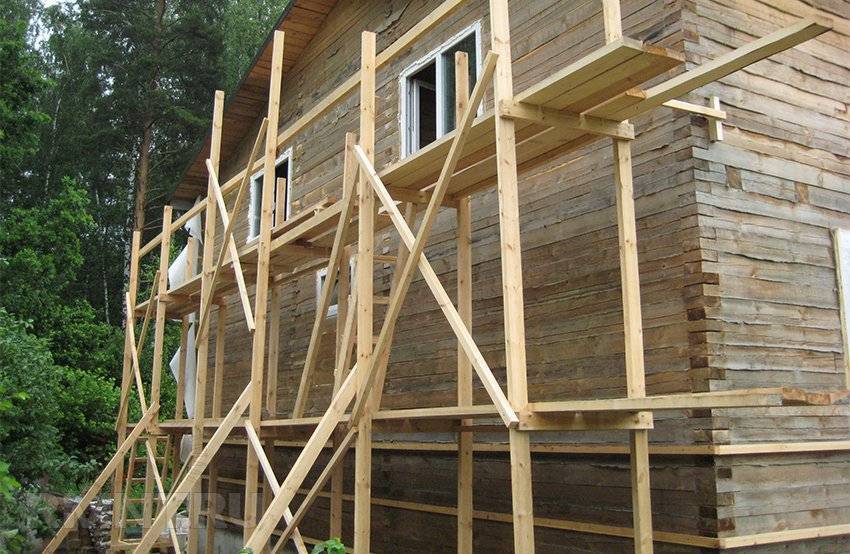

Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек

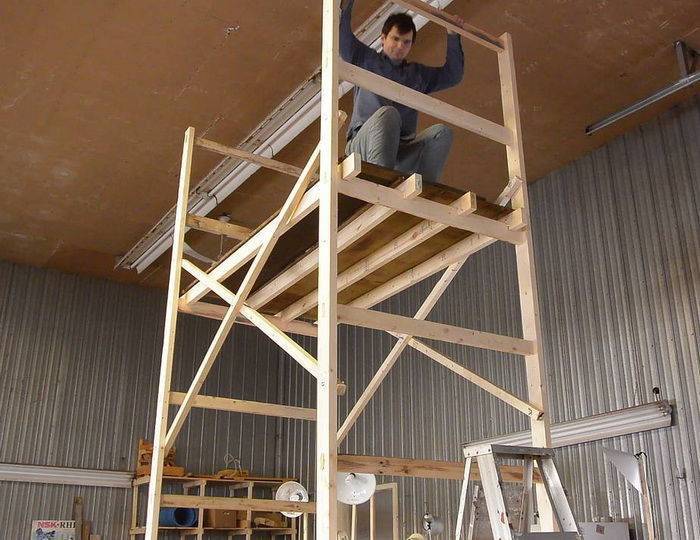

Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Общее строение лесов
Независимо от типа соединения частей конструкции и ее типа, все леса состоят из схожих элементов, таких как:
- вертикальные ребра (стойки);
- диагональные ребра жесткости (делают всю конструкцию прочной)
- горизонтальные поперечины;
- перемычки под настил;
- дощатый настил для перемещения рабочих;
- упоры, придающие приспособлению стабильность и не дающие ей заваливаться вперед и назад;
- защитное ограждение для защиты рабочих от падения в процессе работы;
- лестница для передвижения между рядами.
Количество и размер элементов варьируется в зависимости от масштабности и сложности объекта. Для облегчения сборки лесов можно построить схематичный чертеж.
Приставные подмости и строительные козлы
Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте
Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ
Плюсы и минусы разных конструкций
Строительные приспособления удобны при создании объекта, а после окончания работы остро стоит вопрос их хранения. Даже в разобранном виде конструкция занимает много места.
Приспособления из дерева могут быть и разборными, но делать это нелегко, особенно если доски были скреплены гвоздями. И даже дощатые леса нужно где-то хранить. Кроме того, в местах крепления гвоздей после разбора остаются небольшие трещины и щели, которые будут способствовать гниению. Зачастую на таких конструкциях остается растворитель или краска.
Совет! Если у вас после строительства остались разборные металлические леса, вы можете продать их по неплохой цене или сдавать в аренду.
Строительные леса, собранные самостоятельно, не годятся для работы на больших объектах. Как правило, они предназначены для зданий в 1-2 этажа. Эксплуатация лесов на больших высотах опасна.
Подобные конструкции используются нечасто (для ремонта или отделки фасадов), потому их монтаж не всегда уместен. Можно выполнить работы по покраске и без строительных лесов.
Зачастую строительные леса делают протяженностью от 6 метров, что увеличивает их вес и стоимость. Такую конструкцию будет проблематично переносить с места на место, а ее разбор и сборка займут очень много времени.

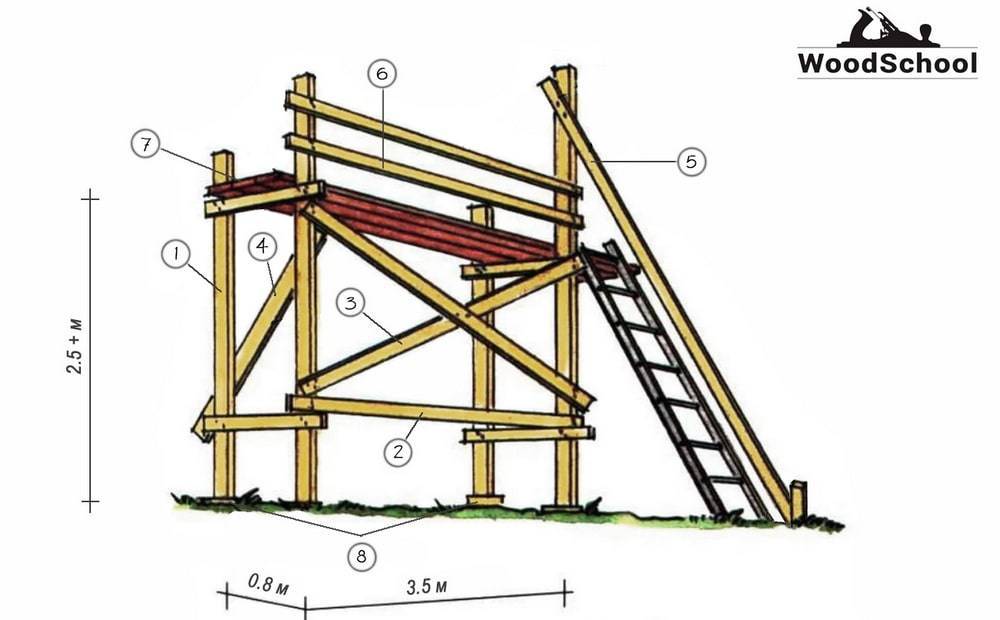

Типовые строительные леса из дерева – чертеж
Это самые простые строительные подмости, спроектированные по принципам промышленных металлических лесов. В их основе – базовый набор элементов, которые обеспечивают нагрузочную способность до 250 кг, при сохранении надлежащей горизонтальной и вертикальной жесткости. В исходном чертеже размеры помоста составляют 3.5х2.5 м. Ширина рабочей площадки – 0.8 м. При необходимости высоту секции можно увеличить на 1-2 м, сохраняя конструкцию без изменений.
Для работ на высоте 5 м и более, конструкцию масштабируют, путем наращивания второго яруса. Аналогичным образом леса расширяют в длину, за счет пристраивания дополнительных секций. Сами сегменты при этом сбивают в монолитную конструкцию для усиления общей жесткости. При работе на высоте 5 м и более, верхний ярус лесов рекомендовано дополнительно анкеровать к фасаду для предотвращения опрокидывания.
Из чего состоят строительные леса:
- Рамы (стойки + поперечины)
2. Горизонтальная связь
3. Диагональная связь
4. Вертикальные стяжки
5. Стабилизирующая опора
6. Отбортовочные доски
7. Настил
8. Подпятники из обрезков доски
Благодаря простоте конструкции такие строительные леса можно сделать своими руками из досок и бруса буквально за несколько часов.
Боковые рамы
Возведение лесов начинают со сборки рам. Это базовые элементы конструкции, на которые припадает основная нагрузка. Они состоят из стоек, поперечин и вертикальных стяжек. Для изготовления опор используют брус 150х80 мм. Поперечины делают из доски толщиной 40 мм. Для боковых диагональных стяжек подойдет стандартная дюймовка. Исходная ширина конструкции – 0.8 м.
Горизонтальные и диагональные связи

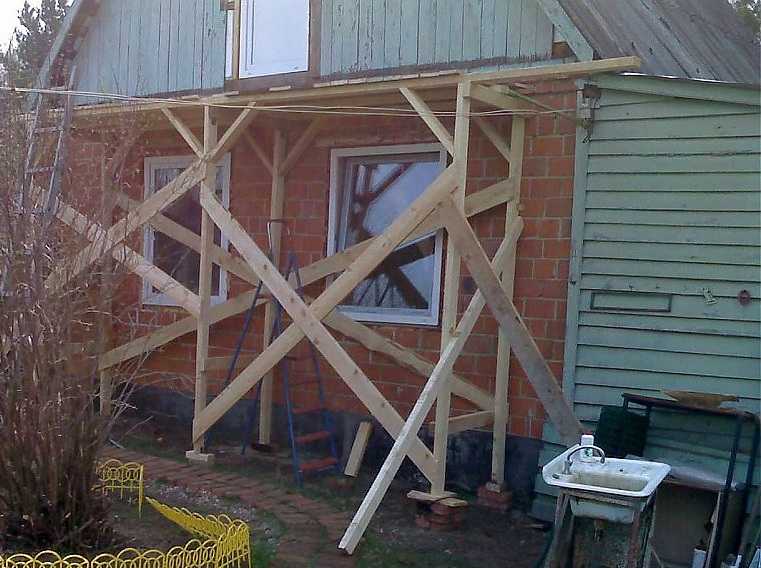

Деревянные леса будут безопасными при условии соблюдения четкой геометрии каркаса, которую обеспечивают главным образом диагональные и горизонтальные связи. Эти элементы изготавливают из доски 30х100 мм. Поскольку горизонтали и диагонали являются не только стабилизирующими (препятствуют складыванию лесов), но и силовыми элементами (распределяют нагрузку по всей конструкции), более тонкие и узкие доски для этих целей использовать не рекомендуется.
При сборке горизонтальных и диагональных связей следует придерживаться правила стяжки в треугольник (все углы должны быть одинаковыми). При монтаже многопролетных конструкций, диагонали допускается устанавливать в каждую вторую секцию в шахматном порядке.
Стабилизирующие опоры
Каждый сегмент лесов усиливают направляющей, толщиной не менее 40 мм. Она придает дополнительную устойчивость конструкции и предотвращает ее опрокидывание. При возведении многоярусных лесов верхние секции рекомендовано анкеровать к фасаду или фиксировать их через оконные проемы второго-третьего этажа.
Отбортовочные доски
Легкие перильные ограждения обеспечивают безопасность на площадке, а также препятствуют падению материалов и инструментов. Даже одна отбортовочная доска, установленная на уровне настила, значительно повышает безопасность работ, поскольку не дает случайно наступить на край площадки.
Настилы деревянные для строительных лесов

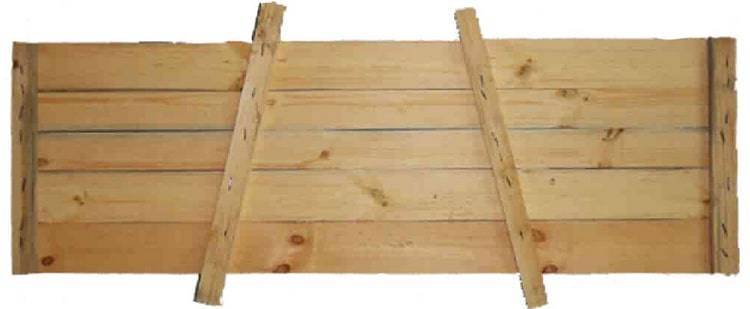

Рабочие перекрытия изготавливают из дюймовых досок, которые увиливают диагональными перемычками с обратной стороны. Между досками оставляют зазор 5-10 мм. Для усиления общей жесткости лесов настил рекомендовано фиксировать к основанию.
Ригели
При увеличении длины пролета до 4 м и более конструкцию лесов дополняют ригелями. Это два бруса, которые устанавливают под настилом по всей длине пролета. Они служат вспомогательными горизонтальными связями, усиливающими конструкцию, благодаря чему настил не прогибается под нагрузкой. Для усиления жесткости брусовые ригели устанавливают на ребро.
Подпятники
Подкладки из обрезков толстой доски предотвращают проседание опор в грунт, благодаря чему леса не теряют свой горизонтальный уровень. При монтировании многоярусных лесов на проблемных грунтах в качестве подкладок лучше использовать широкие доски, которые укладывают перпендикулярно стене.
Металлопрофильные леса
Самостоятельное собирание лесов из металла потребует выполнения подобных предыдущему разделу действий. Изменится только разновидность материала и тип инструментов, с помощью которых производится работа. Также потребуется наличие соответствующих переходников для соединения ярусов и аппарата для сварки.
До того, как собрать строительные леса металлические, необходимо подготовить нужные материалы:
- Стоечную трубу, имеющую сечение не ниже 30х30 мм.
- Стяжечную тонкостенную трубу, диаметром в 20 мм.
- Опорную трубу, имеющую сечение не меньше 25х25 мм (под переходники и подпятники).
Изготовление перил возможно из любой трубной продукции. Под подпятники нужно также использовать тонкие пластины из металла (до 4 мм).
Все соединительные узлы перемычек и стяжек потребуют наличия большого количества крепежа (болты с гайками).
Вариант чертежа для создания строительных лесов из металла своими руками Источник ins05.ru
Последовательность сборки
Существенных различий в том, как сделать леса, из дерева или из металла, нет. Последовательность идентична. Наиболее часто мелкие бригады предпочитают рамные типы лесов. Их сборка и описана ниже.
Изготовление распорок
Стяжечную трубу нарезают заготовками: под горизонтальные распорки – 96 см, под диагональные – 2 м. После чего делаются надрезы по 6 см на концах заготовок и края трубок сплющиваются.
Изготовление переходников
Они необходимы для непосредственного соединения труб с целью увеличения размера лесов. Профтрубу 25х25 мм нужно распилить на отрезки по 30 см. Затем профтруба 30х30 мм пилится отрезками по 8 см. После чего на краях длинных заготовок привариваются сваркой короткие заготовки.
Собирание рамы
Стоечные профильные трубы соединяются между собой горизонтальными распорочными, которые дополнительно привариваются через каждые 30 или 40 см, чтобы повысить надёжность конструкции. Результатом станет рама, по внешнему виду напоминающая широкую лестницу. Затем действия повторяются, и собирается вторая рама. Под нижние концы стоек необходимо приварить металлические пластины 7х7 см для предотвращения проваливания конструкции в землю.
Подмостки приставного типа
Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.
На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.

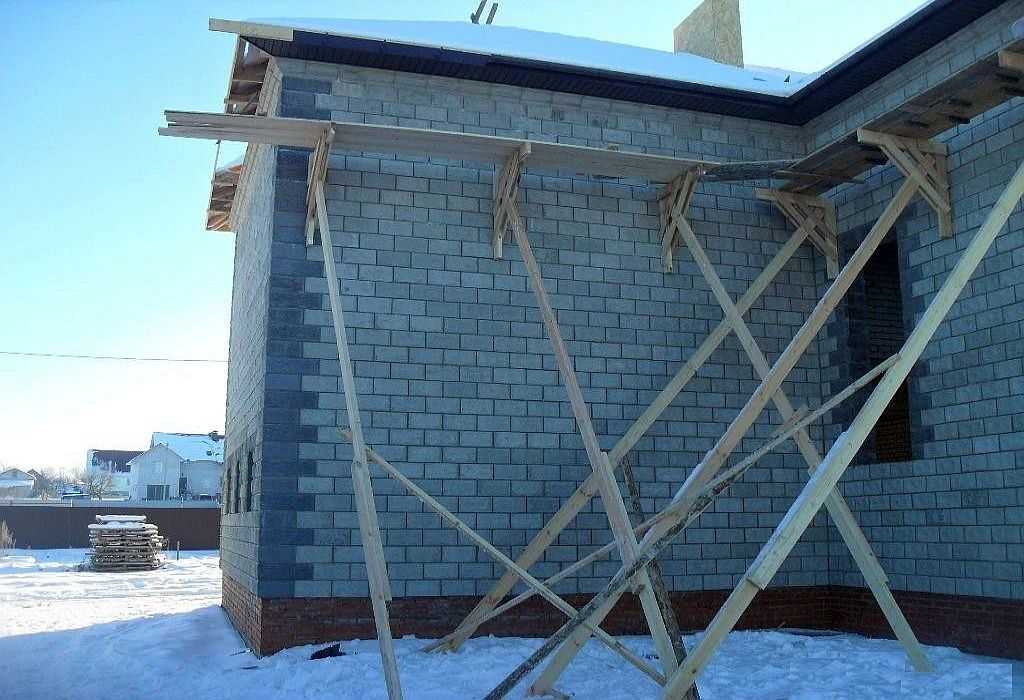

На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.
На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.
Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.
Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.
Полезные советы и рекомендации
Работая повторно с деревом, следует внимательно проверять качество досок. Подпорченные или подгнившие второй раз применять не рекомендуется.
Сосновую доску при сомнениях можно проверить на прочность. Нужно на расстоянии 3 м сложить две стопки кирпичей, положить на них доску и попрыгать на ней. Если не сломается, то можно пускать в дело.
Если работы не требуют больших нагрузок на леса, то можно вообще построить вместо лесов приставные подмости или подмости-конверт. Это обойдётся дешевле.
Выбирая между гвоздями и саморезами, можно использовать саморезы анодированные, они менее хрупкие. И для страховки параллельно повбивать несколько гвоздей.
Намечая работу с металлическими лесами, нужно хорошенько подумать: а что выгодней? Делать все металлические детали самому или кое-что купить готовое? Ведь самому делать получится медленно, а время тоже стоит денег – и немалых.
На сколько лет рассчитаны металлические мостки
Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.
Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.
Инструкции по изготовлению лесов из профильных труб
Леса носят своё название от деревянных предков, но в настоящее время на больших стройках леса металлические. У них много выигрышных достоинств по сравнению с деревянными: они многоразового применения, долговечны, их делают в заводских условиях, на площадке быстро собирают нужную конструкцию, а по окончании работы также быстро разбирают и увозят на другую стройку. Конечно, они стоят дороже, и их выгодно применять на больших стройках.
Что нужно для работы
Для работы нужно составить спецификацию требуемого набора деталей и крепежа. Крепёж имеет четыре конструктивные версии.
Инструкция по сборке
Сборка металлических лесов выполняется по инструкции. Под размер нарезаются детали из труб. На диагональные и горизонтальные распорки нужны трубы диаметром 15 мм. Концы диагональных распорок расплющиваются. Для изменения высоты лесов потребуются соединительные элементы – переходники. Изготавливают их из профильных труб. Вертикальные стойки и горизонтальные распорки свариваются в рамы. Две рамы, поставленные параллельно, соединяют диагональными распорками и приваривают их. Обязательна проверка на отсутствие перекосов. Иначе рабочим трудно будет устоять на таких лесах. Затем изготавливают настил. Доски настила можно укладывать или вдоль, или поперёк. Главное, чтобы не было щелей между ними. Доски настила профилем скрепляют между собой.
После этого леса красят. Для обеспечения многоразовости применения металл нужно защищать от корродирования.
ФОТО: www.ivd.ruМеталлические леса в сборе
Клиновые варианты
Детали имеют специальные отверстия. Для соединения нужно две детали совместить этими отверстиями и забить в них крепёжный клин. Всё! Детали прочно соединены. Соединение очень надёжно, оно выдерживает повышенные нагрузки. А скорость выполнения этой операции ни с чем не сравнима. Способ применяется на профессиональных стройках.
Рамная конструкция
Рама из металлических труб или профиля является главным конструктивным элементом лесов. Из рам легко через стандартные соединения собираются каркасы. Рамы скрепляются между собой диагональными и горизонтальными распорками. Каркасы вырастают до полноразмерных лесов. Их применяют, когда нет необходимости работать с тяжёлыми грузами,
Штыревые варианты
Способ назван по имени главного элемента конструкции. Штырь мгновенно соединяет две детали. Вариант не очень популярен у строителей. Леса этой конструкции оказывают слишком большое давление на грунт.
Хомутовые конструкции
Вариант не для самодельщиков, он считается сложным. Применяется этот вариант на крупных высоких объектах со сложной конфигурацией. Необходимо для каждого объекта подбирать размеры стоек. Для этого требуются специалисты.
