Основной функцией калиток и ворот является охрана территории от вторжения посторонних лиц, поэтому они оборудуются запорными устройствами. Обычно это несложные конструкции, которые приобретаются готовыми или изготовляются своими руками. Главное, чтобы запоры для ворот и калиток были просты в использовании.

Какие запоры для ворот и калиток наиболее надёжны

Надёжность запоров дачных ворот и калиток повышается, если устанавливать устройства, открывающиеся ключами. Наиболее часто хозяева отдают предпочтение:

замкам навесным;
винтовым конструкциям;
пазовым запорам;
накладным и врезным замкам;
механическим кодовым устройствам.

Замки навесные к воротам

Сейчас навесной замок встречается редко в основном на нечасто посещаемых дачах, откуда вывезены ценные вещи. Его нетрудно открыть шпилькой для волос либо вульгарно выломать ломом. Для него нужно только закрепить две проушины. В паре с ним обязательно устанавливают внутреннюю защёлку.

Винтовые устройства легко монтируются и несложны при эксплуатации. Их устанавливают на обшивку створки.

Основной деталью является засов в виде зубчатой рейки, который сдвигается за счёт вращения шестерёнки сцепленной с ним. Для её поворота используется специальный ключ.

Поскольку практичность такой системы невысока, так как приходится делать ключом немало оборотов, она не пользуется популярностью.

Ригельные замки на реечных системах более распространены, так как надёжны и несложны в обращении. Некоторые модели оснащаются крабовыми системами закрытия. Для запирания хватает 1-2 оборота ключа.

Для установки накладных замков необходимо довольно толстое основание. Поэтому под них на раму дверцы приваривается специальная пластина. Их размещают таким образом, что с улицы калитка будет открываться только ключом, а изнутри поворотной ручкой.

Многие домовладельцы отдают предпочтением врезным замкам. Если конструкция створки не позволяет сделать паз для установки, то на раму приваривается металлическая коробка, внутри которой он закрепляется. Популярность кодовых устройств по-прежнему на высоте. Конструктивно они выполняются накладными и навесными. Многие модели оснащаются дополнительными блокировками.

Электромеханические устройства

Такие виды запоров для ворот помимо механических элементов включают электрические компоненты. Эта комбинация повышает надёжность и делает возможным беспроводное дистанционное управление. При выходе их открывают нажатием кнопки, выступающей из корпуса, а при входе ключом-таблеткой или электронной картой.

При отключении электроэнергии выйти можно, нажав кнопку, а войти с помощью обыкновенного ключа. К достоинствам следует отнести удобное пользование, хорошую защищённость от взлома, возможность подключения домофона, звуковой сигнализации и других систем безопасности.

Основными недостатками считаются зависимость от наличия электроэнергии и возможность отказов при низкой температуре и высокой влажности.

https://www.youtube.com/watch?v=nqIsJSOeCR8

Недавно появившийся магнитный замок признан самым надёжным запором. Работает без ключей и засовов. Мощный магнит, управляемый электроникой, прочно удерживает закрытую створку. Закрывается автоматически, а открывается магнитным ключом.

Самостоятельное изготовление запоров

Чаще всего для запирания ворот и калиток используются схожие по конструкции накладные горизонтальные и вертикальные засовы. Поэтому рассмотрим процесс изготовления вертикального запора для распашных ворот. Их потребуется два ― на каждую створку по одному. Порядок действий следующий:

На каркасе намечается место крепления устройства, определяется длина прута и точка его вхождения в землю.
Прутья нужного размера отрезаются от стальных стержней и к верхним концам привариваются короткие отрезки под углом 90°. Они будут служить ручками при поднятии и опускании штырей. В грунт они должны погружаться на глубину, обеспечивающую надёжную фиксацию полотен при закрытии ворот.
Отверстия в почве делаются с помощью садового бура диаметром достаточным для свободного вхождения стержней.
На каркас привариваются два кольца, по которым будет двигаться засов.
Выше нужно приварить крючок для удержания ручки засова в поднятом состоянии. Для усиления защиты в верхней части ворот желательно установить шпингалеты.

Разновидности и характерные особенности

Задвижка гаражная бывает механической или электрической. Первый тип запоров подразделяется на следующие виды:

фляжный;
поворотный стоечный;
запорный;
горизонтальный;
винтовой;
защитный.

Оптимальной, с точки зрения временных затрат на установку и удобства эксплуатации, считается вертикальная задвижка, с помощью которой можно зафиксировать закрытые и открытые ворота.

Перечисленные виды механизмов отличаются между собой конструктивными особенностями и областью применения.

Фляжные системы запора

Фляжный запор состоит из двух элементов: рычаг с крюком, который фиксируется на петлю, монтируемую на вторую створку или раму гаражных ворот. Этот надежный механизм хорошо переносит длительную эксплуатацию и не чувствителен к засорам. Для того чтобы сломать конструкцию, потребуется приложить значительные усилия.

Поворотные стоечные

Поворотный стоечный (эксцентриковый) гаражный запор представляет собой конструкцию, состоящую из:

трубчатой стойки, монтируемой на ворота или калитку вертикально;
рычага, который крепится в центральной части стойки;
крюков-зацепов, расположенных в верхней и нижней частях стойки.

Последние цепляются за небольшие цилиндры, устанавливаемые на раме гаражных ворот. По прочности этот механизм не отличается от фляжного, но требует использования легированной стали при изготовлении зацепов и стойки.

Запорная вертушка

Запорная вертушка имеет следующую конструкцию: в центре одной из створок приваривается цилиндр, на котором фиксируется поворачиваемая металлическая (реже деревянная) планка. Далее, ближе к концам последней, на гаражных воротах монтируются 2 стержневых фиксатора (упора), которые обычно изготавливаются из уголков.

Горизонтальный ригель

Горизонтальные запоры для гаражных ворот легки в эксплуатации. Такие задвижки отличаются следующей конструкцией:

на одну из створок привариваются 2 обрезка трубы небольшого диаметра;
на вторую створку приваривается 1 обрезок;
в эти обрезки вставляется труба меньшего диаметра, загнутая с одной стороны буквой «Г».

Такой гаражный запор просто изготовить в домашних условиях.

Винтовой запорный механизм

Винтовой механизм состоит из нескольких элементов:

металлическая планка, которая крепится к гаражным воротам с отверстием под болт;
болт с резьбой и отверстием под ключ.

Болт с помощью ключа заворачивается в указанную планку, которая начинает двигаться в сторону и запирает ворота.

Защитный вертикальный засов

Этот механизм прост как в установке, так и в применении. Вертикальный засов конструктивно не отличается от горизонтального. Разница заключается в том, что первый обычно монтируется сверху либо снизу гаражных ворот (или одновременно на обоих концах), а ригель входит в отверстие, проделанное в раме.

Электромеханический замок

Электромеханические замки устанавливаются только на те гаражные ворота, одна из створок которых надежно фиксируется в одном положении. Этот вид запорного механизма отличается тем, что ригель приводится в движение при подаче электричества.

Для того чтобы отпереть замок, необходимо подать соответствующий сигнал с брелока, набрать код на панели, приложить магнитный ключ или выполнить иное действие (определяется типом приобретенной модели).

Автоматизированные системы

Хорошим решением станут и автоматизированные системы гаражных запоров. Такие механизмы делятся на две категории:

Электромагнитные.
Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
Электромеханические.
Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

Чтобы кнопки не западали, рекомендуем периодически менять код пароля. Предлагаемый ход поможет продлить использование автоматизированного замка.

Варианты запорных устройств

Чем отличаются запоры для ворот от обычных замков? Прежде всего, отсутствием ключа. Нет необходимости носить с собой лишние ключи, так как в любой момент можно надежно закрыть створку при помощи запора.

Есть много вариантов типов запорных приспособлений, которые отличаются между собой по месту установки на воротах и способу работы. Наиболее часто встречающимися из них являются следующие виды:

Засовы вертикального типа. Достаточно удобная конструкция, позволяющая надежно закрепить створки ворот либо калитки. Наиболее частое ее использование — запор для распашных ворот гаража. Для фиксации створок ворот применяются металлические прутья с ручками, входящие в пазы пола и потолка, надежно фиксируют ворота в закрытом положении. Фиксацию самих запоров обеспечивают крепления на воротах, выполненные в виде полок, куда заводятся ручки запора путем их поворота.
Простой засов вертикального типа на воротах
Простой засов вертикального исполнения. В основном, используется для встроенных калиток и представляет собой уменьшенную копию вертикального запора. Монтируется в верхней либо нижней части калитки.
Горизонтальные засовы. Горизонтальная щеколда используется практически на любых воротах и калитках. Принцип работы практически ничем не отличается от вертикального типа затворов и, обладая достаточно простой конструкцией, является, пожалуй, самым распространенным видом засовов.
Засовы с фиксацией при помощи пружин. Этот вид запоров по большей части служит для фиксации ворот или калитки в проеме и устанавливается на внутренней стороне ворот. Конструкция с применением пружины позволяет без особых усилий приводить механизм в действие. Для большей надежности предлагается устанавливать дублирующие засовы.
Различные размеры засов на пружинах для ворот
Врезной замок. Обладая относительно высокой надежностью, этот вид запоров довольно легко купить практически в любом хозяйственном магазине и достаточно тяжело сделать своими руками. Для его установки необходимо просверлить отверстие в основе калитки. Недостатком является обязательное ношение с собой ключа от этого замка.
Сдвижные накладные засовы. Это устройство отличается своей простотой и устанавливается практически на любой тип материала. Этот запор можно устанавливать с любой стороны ворот, единственным обязательным условием является ровная поверхность материала. Усиленный плоский стержень обеспечивает этому типу засовов высокую надежность и крепость закрытия калитки. Часто такие запоры дублируются навесными замками, не позволяющими открыть засов при закрытом навесном замке.
Винтовые затворы монтируются на лицевой части ворот и также отличаются простотой в применении. Основой механизма служит штырь с нарезанной резьбой и основой под ключ, на которой присутствует маленький бугорок и прорезь. При помощи ключа с идентичным основе вырезом и шпилем устройства затвора активируется. Данный тип замков достаточно прост и его не составит труда сделать своими руками, но сам механизм требует довольно много свободного места в калитке для его установки. Тем более, что подобрать ключ к такому замку не составит труда, так что не стоит на него сильно надеяться.
Реечный ригельный засов. Этот тип замков достаточно тяжело сделать в домашних условиях без наличия токарного инструмента и соответствующего опыта. Механизм состоит из ключей с вырезанными на них специальными пазами и соответствующей этим пазам основы засова. Такое устройство имеет достаточно долгий срок службы и отличается своей надежностью, однако и для такого варианта запоров ключи довольно просто подделываются. Эти засовы рекомендуется дополнить другими типами запоров.
Пазовый запор с поворотным механизмом. При довольно простой конструкции, этот механизм обладает высоким качеством и уровнем защиты от вскрытия замка. Однако, несмотря на невысокую сложность устройства, его самостоятельное изготовление требует довольно много опыта и соответствующего инструмента. Принцип работы механизма основывается на том, что ключ при входе в замочную скважину с помощью круговых движений задействует шестеренки механизма, который в свою очередь открывает либо закрывает ворота.

Автоматизированные системы

Электромагнитные. Принцип защиты базируется на работе электромагнита: под действием напряжения он фиксирует створку недвижимой. В качестве деблокировки используют ключ-карту или код.
Электромеханические. Механическая основа – ригельная система, которая приводит дверь в движение. Разблокировать данный замок можно с помощью ключом, кода либо приложения.

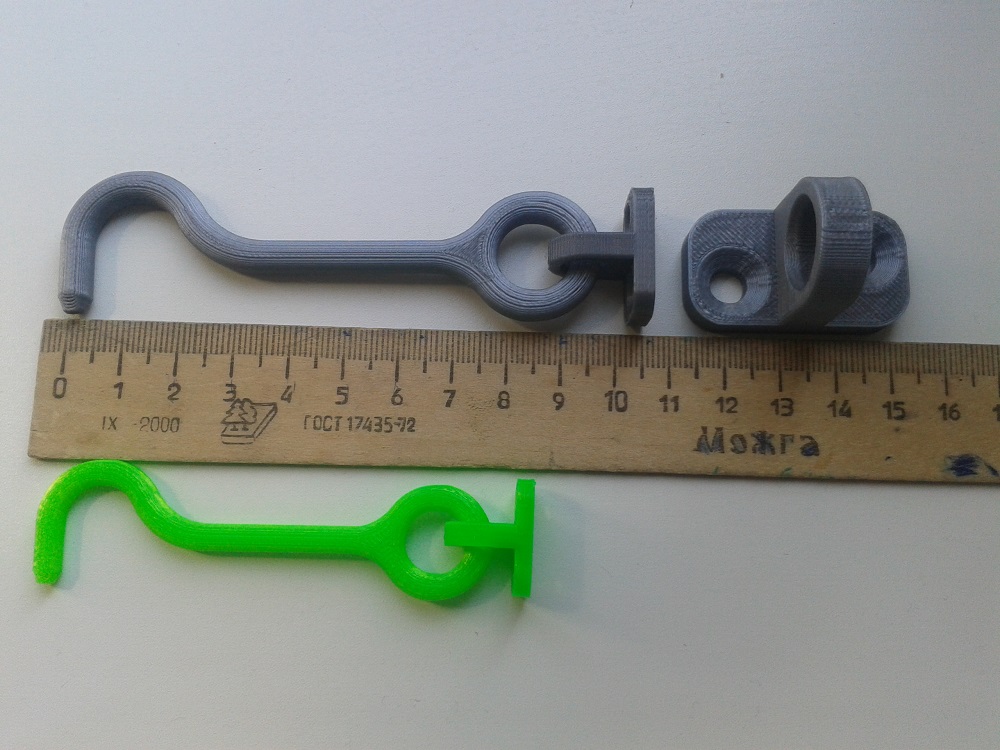

Крючок: по-прежнему в моде

Если, предположим, запорное устройство звуковое на калитку своими руками смонтировать не каждому под силу, то всем понятная и привычная пара – крючок с петлей (скобой) пользуется до сих пор большой популярностью, особенно среди дачников.
Установить ее легко, если метизы есть в наличии. А если нет, то можно их изготовить из проволоки ǿ 4-5мм. Просто изогнуть плоскогубцами, тем более руками, невозможно. При надавливании с усилием закаленный металл просто сломается. Нужно проволоку (или прут) предварительно термически обработать: отпустить на огне. Для этих целей можно развести небольшой костер или использовать горелку домашней газовой плиты.
Прут, удерживаемый за один конец плоскогубцами, нагревается в месте предполагаемого сгиба до «красного каления». Используя вторые плоскогубцы, раскаленную заготовку выгибают до нужной кривизны, формируя крючок. Затем полуфабрикат повторно закаляют: снова нагревают до малинового цвета и сразу опускают в емкость с холодной водой. При этом цевье и головка крючка расположены в одной плоскости. «Жало» помещают снова в огонь. Рабочая часть отгибается на требуемый угол в нужную сторону. Завершается все повторным нагревом и окунанием в воду. Таим способом можно выгнуть и петлю или сформировать вместо нее скобу.
Как правило, скобяные аксессуары на калитку в виде петель, шпингалетов, крючков, пр., приобретаются или изготавливаются дополнительно. В любом случае они должны быть или оцинкованными, либо перед эксплуатацией нужно нанести защитный антикоррозийный слой. Для этого покрыть черным блестящим лаком (шеллачное покрытие).

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

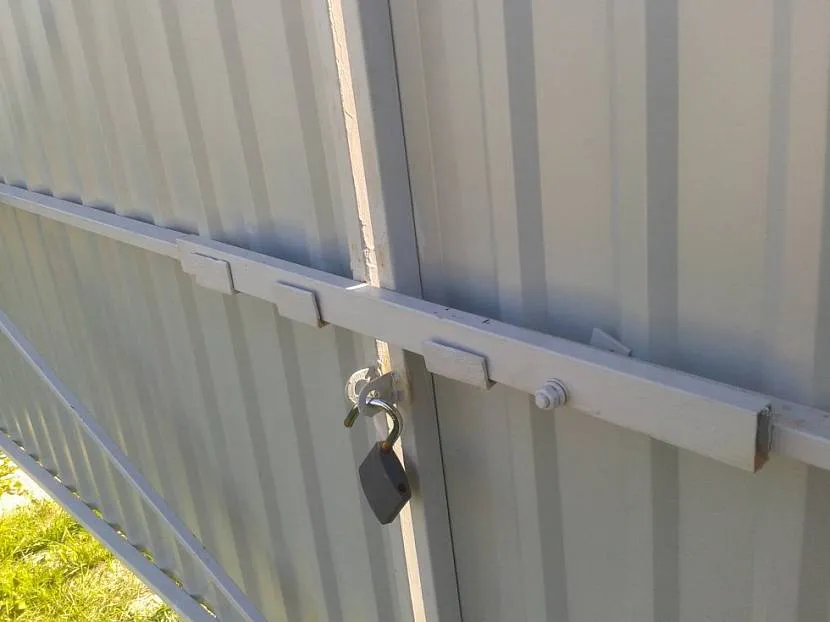

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

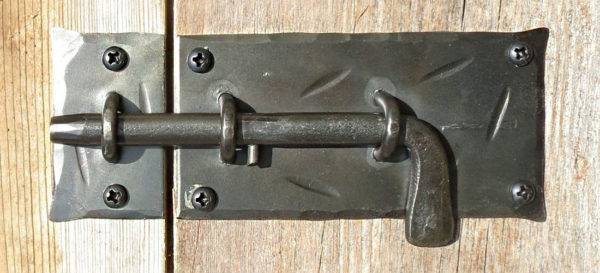

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Правила эксплуатации

Простые затворы, за исключением автоматических, можно приобрести в любом специализированном магазине, где продают двери и замки. Они не отличаются большой стоимостью, поэтому чаще всего они меняются на новые при поломке. Но продлить срок их эксплуатации можно, если знать правила использования:

Если засов при работе стал подклинивать, то необходимо добавить в корпус смазку. Это же касается тех случаев, когда запор заскрипел при работе.
Если произошел заклин выдвижного язычка, то скорее всего сам язычок деформирован от удара. Требуется демонтаж корпуса, его распайка и механическое выправление выдвижного язычка.

Нежелательно производить монтаж тяжелых засовов на легкие конструкции наподобие профнастила. В таком случае закрывашка не будет иметь прочного основания – это приведет к деформации и слому механизмов.
Запрещается закрывать засов ударами и рывками – это также приведет к поломке устройства.

Если придерживаться этих простых правил, то можно в значительной мере повысить сроки эксплуатации самодельного запорного устройства на ворота или калитку. Кроме того, используя данную статью, можно быстро и качественно выбрать или сделать надежные засовы на своем приусадебном участке.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

Самозакрывающаяся щеколда на калитку.
Запирающее устройство для калитки со щеколдой и верёвкой.
Пружинный запор.
Потайной замок.
Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
Привариваем посередине сваркой к ней болт под крепление защёлки.
Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
Крепим к основной запирающей пластине ручку для открывания.
Зафиксировать готовую щеколду на калиточной дверце.
Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
Привариваем упор на запирающий прут, который будет играть и роль ручки.
При монтаже двустороннего шпингалета делаем всё на пластине.
К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
Делаем крепление на калитке под запор.
Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

Обрезается кусок стального прута длиной 20–25 см.
Согните его под прямым углом 5–10 см от края.
По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
Пластина, являющаяся основанием для механизма, приваривается к забору.
На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Пошаговая инструкция

Место для замка вначале отмечают маркером, затем механизм закрепляется болтами

Сделать монтаж замка на ворота своими руками можно, следуя несложной пошаговой инструкции:

На высоте около 1 м от земли необходимо сделать разметку под корпус. Приложив замок к профилю, отмечают нижний и верхний край, боковые стороны. В углах отмеченного прямоугольника высверливают отверстия. Так легче работать болгаркой, не повредив лишний металл. Углошлифовальной машинкой делают отверстие-паз в профильной трубе. Углы дотачивают напильником. Перед работой желательно демонтировать профлист, чтобы не повредить защитный слой и для удобства работы. Вставляют в паз замок и отмечают места крепления. Высверливают отверстие на 0,3 мм меньше диаметра крепёжного самореза. Другой вариант — нарезают резьбу для винтов. Прикладывая корпус замка к профилю, отмечают места для секретного механизма или прорези для ключа. Просверливают отверстия необходимого диаметра, или прорезают замочную скважину для сувальдных или реечных ключей

Важно предварительно изучить подробную инструкцию производителя. В ней часто находится шаблон, который помогает сделать разметку

Крепят замок, при необходимости устанавливают цилиндровый механизм. Закрыв калитку, отмечают места куда будет входить засов на косяке двери. Вырезают пазы, проверяют, чтобы засовы при закрывании свободно заходили в отверстия

Напильником добиваются точности совпадения. Устанавливают декоративную планку на косяк калитки. Сделав замеры, вырезают пластины для изготовления защитного кожуха. Пластины приваривают, предварительно сняв замок, обязательно защитив или сняв профлист. Для калиток, обрамлённых евроштакетником, корпус защищают со всех сторон. После сварки кожух и профильную трубу красят, чтобы предотвратить коррозию. После установки всех элементов проводят монтаж декоративных элементов со стороны двора и улицы.

Как изготовить засов самостоятельно

Да, сегодня можно купить надежный замок, который имеет несколько уровней защиты. Но некоторые умельцы продолжают применять свои знания на практике и делают несложные механизмы на калитку своими руками.

Итак, чтобы смастерить самый простой запор при помощи стержня и скоб, потребуются некоторые материалы и инструмент:

аппарат для сварки;
труба со стержнем;
электрическая дрель;
болгарка.

Схема изготовления засова

Металлические изделия (труба и прут) должны подбираться так, чтобы стержень свободно входил в трубу. Например, для тонкой трубы подойдет обычная арматура или профильная круглая трубка.

Дальше трубу надо разделить на два куска, длина которых зависит от длины створок. Отрезанные куски приваривают на одном уровне и вставляют в них подвижный стержень, на который крепится ручка. Также один конец можно загнуть таким образом, чтобы была возможность легко поворачивать модель в разные стороны.

Схема задвижки из обрезков трубы

Данную конструкцию можно дополнять различными крепежами, пружинами и петлями и тщательно продумать, как сделать более прочным основание запора.

Монтаж задвижки на калитку

Задвижку на калитку такого типа легко соорудить своими руками. Основным элементом конструкции является увесистая щеколда с набором приспособлений. Такую пластину можно изготовить или самостоятельно, или приобрести в готовом виде с набором расходников.

Работает эта щеколда, только если фиксация механизма происходит по одну сторону створки калитки. Крепить ее можно с любой стороны, смотря куда будет открываться/закрываться дверь.

Необходимо соблюдать нижнюю фиксацию и уклон 40 градусов. Наклон защелки просчитывается в зависимости от падения стержня без принуждения под своим весом. Именно на этот уровень устанавливается засов.

Готовая конструкция

Бечевка, протянутая через проушины, закрепляется в месте дистанционного управления. Когда калитка открывается, веревка тянется на себя. При закрытии механизм срабатывает автоматически и опускает щеколду под тяжестью своего веса.

Выбирая такой вид запора, нужно обратить внимание на электромеханический вариант модели. Такой прибор может конструктивно работать вместе с замком, домофоном или аудиосигналом

При этом такая модель очень просто устанавливается собственными силами и выполняет все команды дистанционно с пульта управления.

Вертушка

Для простых двухстворчатых ворот хорошим вариантом будет простой запор-вертушка. Его легко изготовить самостоятельно. Для этого надо пройти следующие шаги:

Подготовить материалы (полосы металла и бруски из дерева, толщина которых составляет 5–6 см).
Прикрепить в центре перекладину, фиксируя ее сквозным болтом.
Створки при закрытии вплотную касаются друг друга, и необходимость в дополнительных засовах отпадает.

Схема вертушки для калитки

С внешней стороны ворот нет никаких деталей, что соответственно гарантирует возможность его открытия.

Делаем запор на калитку самостоятельно

Запор на калитку с секретом своими руками
