Проводка в квартире: монтаж, прокладка, разводка, подключение

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Общие требования

Данные требования касаются размещения элементов проводки: счетчиков, коробок разветвительных, розеток, выключателей и размещения электрических проводов.

Коробки разветвительные, выключатели и розетки, электросчетчики размещаются в местах, доступных для их обслуживания (при этом все токоведущие части закрываются).
Выключатели целесообразно размещать в каждой комнате с одной стороны от двери. Высота размещения – 1,5 метра от уровня чистого пола (напольного покрытия)

Обратите внимание: при открывании двери в комнату выключатель должен оставаться досягаемым.
Розетки монтируются на высоте 0,5 – 0,8 м от уровня чистого пола. Места их расположения определяются планируемой расстановкой электрического оборудования.
Существуют требования и на количество розеток в квартире: согласно правилам пожарной безопасности их устанавливают не менее одной на шесть квадратных метров

На кухне, независимо от ее площади, их должно быть смонтировано не менее трех.
Во влажных помещениях – туалетах и ванных комнатах – устанавливать розетки запрещено. Но здесь есть один нюанс: для подключения фенов и электробритв допускается монтировать в ванных розетки, которые питаются от разделительных трансформаторов с двойной изоляцией.
Не допускается устанавливать розетки ближе, чем на полметра от заземленных батарей отопления, газовых плит, стальных трубопроводов и прочих металлических устройств.
Розетки на межкомнатной перегородке целесообразно устанавливать в одной точке с каждой стороне перегородки. Они в этом случае подключаются параллельно через сквозное отверстие в стене.
Все ответвления и соединения электрических проводов в квартире выполняются только в ответвительных и соединительных коробках.

Чтобы в дальнейшем при ремонтах не было проблем с повреждением электропроводки, провода следует прокладывать только горизонтально и вертикально. Причем необходимо план прокладки сети хранить. Есть общепринятые нормы размещения проводов:

• горизонтальные участки размещаются на расстоянии 50 – 100 мм от балок и карнизов и на 150 мм от потолка и плинтуса (в последнем случае допускается расстояние 200 мм);
• вертикально расположенные участки электросети должны быть отнесены от углов комнаты и дверных и оконных проемов минимум на 100 мм. При этом соприкосновение провода с металлическими конструкциями здания (если таковые имеются) не допускается;
• если рядом с проводкой расположены трубы отопления или горячей воды, ее необходимо защитить асбестовыми прокладками. Еще один допустимый вариант – применение провода с термозащитным покрытием;
• если провод размещается параллельно газовой трубе (или трубопроводу с любым другим горючим веществом), расстояние между ними должно быть не менее 0,4 метра;
• в квартире запрещено прокладывать электропровода пучками. Также недопустимо располагать их с зазором менее 3 мм.

Схема правильной электропроводки в доме

Жилы проводов зануления и заземления соединяются между собой сваркой. Электроприборы, подлежащие защите, присоединяются к защитным проводам посредством болтовых соединений.

Для зануления стационарных электроплит от квартирного счетчика прокладывается отдельный проводник. Его сечение должно быть равно сечению провода фазы. Присоединяется этот проводник перед электросчетчиком к защитному проводнику сети электропитания. Заземляющие и зануляющие проводники не должны иметь выключателей или предохранителей. Это правило необходимо соблюдать, иначе в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала сети.

Все вышеперечисленные требования относятся к области электробезопасности.

Материалы и инструменты

Для замены электропроводки в квартире своими руками понадобится:

Перфоратор с набором сверл по бетону, буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом 25-30 мм;
Паяльник, не менее 40 Вт;
Болгарка с кругом по камню;
Пассатижи, бокорезы, отвертки;
Фазоуказатель;
Тестер;
Уровень и шнур;
Фонарик;
Монтажный нож;
Шпатель.

Самый точный способ определения необходимого количества проводов – промерить расстояние от щитка до точки подключения, учитывая все углы, выступы и ниши.

Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %.
. Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2

Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения

Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

Подготовительные работы для замены проводки

Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.

Составление схемы снабжения

Домашнюю сеть делят на несколько сегментов:

1. Розеточные группы.
2. Освещение.
3. Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.

Розетки устанавливают в следующем количестве:

• в жилой комнате — 1 шт. на 5-7 кв. м;
• на кухне — в 3 раза больше.

Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.

Санузел тоже рекомендуется запитать отдельно.

В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.

Готовый чертеж

Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.

На чертеже отображают следующую информацию:

1. Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
2. Оборудование в распределительном щите, пока без указания номинального тока.
3. Кабельные трассы. Рисками обозначают количество жил.

Правила укладки проводов:

1. Параллельно углам помещения. Укладка по диагонали не допускается.
2. От потолка и границы проемов отступают 15 см.
3. Минимальное расстояние до газопровода и радиаторов отопления — 40 см.

Разрешена диагональная укладка проводов за подвесным потолком.

Расчет необходимой мощности

Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:

I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).

Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.

Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.

Значения для стандартных 2-фазных электроприемников приведены в таблице:

Потребитель	Сечение жил, кв. мм	Номинальный ток, А	Максимальная мощность прибора, кВт
Квартира (вводный кабель)	3х10	40	12,1
Электроплита, варочная поверхность	3х6	32	9,24
Бойлер, стиральная машина, кондиционер	3х4	25	7,7
Розеточные группы	3х2,5	16	5,5
Осветительные приборы	3х1,5	10	4,1

По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.

Трехфазные потребители подключают проводом 5х2,5.

Итоговый план

В завершение на чертеже указывают следующую информацию:

1. Сечения проводов.
2. Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
3. Модели розеток и выключателей с указанием номинального тока.

В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.

Класс УЗО:

• АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
• А — для бытовой техники, работающей на переменном и постоянном токе.

УЗО должно срабатывать при утечке тока:

• 30 мА — в сухих помещениях;
• 10 мА — в сырых.

Итоговый план согласовывают и регистрируют в энергослужбе.

Инструмент и материалы

Чтобы заменить проводку, необходим следующий инструментарий:

• перфоратор, оснащенный буром по бетону, корончатым сверлом, долотом и комплектом сверл;
• болгарка с кругом по камню;
• паяльник;
• индикатор с указателем фазы;
• мультиметр;
• пассатижи;
• отвертки;
• фонарь;
• нож;
• уровень и шнур;
• шпатель;
• электрическая переносная лампа.

Понадобится определенный набор материалов:

1. Клеммники. Такой вариант замены проводки в квартире не предусматривает каких-либо скруток или пайки. Электропроводка устойчива к намоканию. Соединения проводов осуществляются во вводном щите на клеммниках и финальных точках. Клеммники можно приобрести посекционно — по 5 пар с 10 контактами. Необходимо 3 – 5 секций.
2. Подрозетники. Коробки должны содержать выступы, чтобы их можно было зафиксировать алебастром.
3. Кабель. Лучший вариант — российские марки ВВГ или ПУНП. Эти кабеля можно использовать даже в сыром бетоне. Оба вида кабеля одножильные, что позволяет сэкономить при их прокладке.
4. Каналы для проводов. Старые трубы нужно удалить и вместо них использовать металлический гофр.
5. Вводный щиток. Подбирается, исходя из необходимости размещения 4 автоматов, 4 устройств защитного отключения и 4 клеммников.
6. Изоляционная лента.
7. Токопроводящая паста.
8. Алебастр.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

• для осветительной нагрузки – 10 А;
• для розеток – 16 А;
• для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
• для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Разметка

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

Монтаж электропроводки по новой схеме

Не трогая старую электропроводку и сверяясь с ее найденными трассами, делаем монтаж новой электропроводки. Если вы решили сделать открытую проводку в коробах, то прокладываете короба, если вы планируете скрытую электропроводку, то штробите стены. При штраблении и сверлении стен помните о трассах старой проводки, и максимально соблюдайте правила электробезопасности и по возможности отключайте электропроводку в комнатах, где работаете.

Проложите проводку по новой схеме. Расключите распаячнные коробки используя доступные соединения проводов или разъемы WAGO. От этажного щита протяните новый питающий кабель. Если есть возможность, установите квартирный щиток.

По готовности, новую электропроводку нужно проверить. Делается проверка до установки розеток и до изоляции соединений в распределительных коробках. Если у вас небольшой опыт работы с электротоком, то для проверки вам нужен понижающий трансформатор 220/24 Вольта. Подойдет 220/12 или 220/9 Вольт. Для проверки будут нужны и соответствующие лампочки.

После полной проверки новой электропроводки,

• Заизолируйте (если нужно) все соединения в коробках.
• Коробки закройте.
• Штрабы (борозды в стене) заделайте раствором.
• Короба закройте.

Теперь можно переключить электроснабжение квартиры на новую схему. Для этого

• Отключите вводной автомат:
• Отсоедините питающий кабель старой электропроводки от вводного автомата;
• Подключите на его место новый питающий кабель. При этом все автоматы должны быть выключены;
• Включите питание и по одному включайте новые автоматы защиты, тем самым запитывая новые групповые цепи квартиры.

Было бы отлично, если замена электропроводки в квартире завершилась заменой старого вводного автомата защиты на новый. Но для этого вам нужен штатный электрик организации отвечающей за обслуживание электрики вашего многоквартирного дома, потому что придется отключать электропитание вашего подъезда или его части.

Инструкция по замене проводки

Работа осуществляется в несколько этапов.

Создание времянки

Вначале нужно обеспечить электричеством рабочий инструмент. Устанавливаем на отрезок доски или пластмассы розетку и 16-амперный автомат с проводом сечением 4 квадратных миллиметра. Кроме того, понадобится удлинитель.

После отключаем электричество в жилище. Для этого вынимаем пробки и отключаем автомат. Удаляем дозу и выпускаем наружу провода от электросчетчика. К проводам через плотную скрутку подсоединяем времянку. Основательно изолируем стыковые участки проводом и крепим времянку к стене. Подключаем электропитание в квартире и начинаем установку.

Создание штроб и установка подрозетников

Каналы должны быть прямыми, расположенными по горизонтали или вертикали. Горизонтальные штробы прокладываем в 50 сантиметрах от потолка.

Для удобства можно использовать подставку (например, стремянку) с надежной опорой. Вначале для штробления используем болгарку, а затем — долото (для большего заглубления). Ниши для подрозетников проделываем коронкой (если речь идет о бетоне — только долотом).

Укладка проводов

Отрезаем подходящие куски гофра и провода. Укладываем провод в гофр. После этого устанавливаем в ниши и фиксируем алебастром подрозетники. Далее устанавливаем гофр в штробы, а концовки проводов укладываем в подрозетники. Заводим вводную часть гофры в распределительную коробку, наносим проводящую пасту. С помощью жестяного хомута и винта создаем соединение с клеммником заземления щитка. Отключаем электроэнергию и времянку. Заводим провода в щит от электросчетчика.

Цвет проводов

Для нейтрали используется синий или голубой цвет, для защитного провода — желтый с зеленой полоской. Фазные провода могут быть белыми, коричневыми, красными или черными.

Теперь необходимо нанести слой штукатурки возле подрозетников и поклеить обои (или другой декоративный материал).

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

4

Начало работы – проект электропотребления обязателен

Мало найдется людей, желающих заняться черчением схемы электроснабжения, а затем на ее основе – плана. Именно этот документ требуется утвердить в энергослужбе. Он упростит выполнение работ и пригодится со временем, когда возникнет необходимость что-то исправить при поломке. Именно поэтому рекомендуется один образец схемы оставить у себя.

Если нет желания обращаться к специалистам, ведь услуга стоит денег, можно составить схему и на ее основе проект самостоятельно. Ничего особо сложного в этом нет, если имеется понятие об электрическом токе и последствиях неправильного обращения. Для составления документа применяются условные обозначения, которые приводятся на схеме внизу.

Приступая к работе, чертим план квартиры. Для удобства можно использовать тетрадный листок в клеточку, придерживаться масштаба обязательно. Отмечаем места установки выключателей и розеток, придерживаясь правил, о которых рассказано выше. Привязку розеток осуществляем к бытовым приборам, помечая места установки рядом с ними, чтобы потом не использовать удлинители. После этого можно приступать к разметке разводки.

Выбираем один из вариантов, самый оптимальный из которых – смешанный, позволяющий сэкономить материал и добиться высокой эффективности. Все подключаемые устройства разбиваем на несколько групп, имеющих свою специфику:

освещение в жилых комнатах, кухне, коридоре;освещение с электроснабжением в санузле;розетки в жилых комнатах и коридоре;отдельно – на кухне;электроснабжение электрической плиты.

Возможны и другие варианты разделения на группы. Это не прихоть, а путь уменьшения количества материалов и упрощения схемы. Каждую из групп подключаем через автомат, который работает только на нее. Это позволит легко выполнять ремонт, не отключая электричество полностью по всей квартире. При нагрузке приборами одного кабеля он должен выдерживать очень большой ток, особенно при одновременном включении всех потребителей.

Для повышения безопасности вместо выключателей-автоматов используем УЗО, применение которого особо рекомендуется на кухне и в санузле.

Применяя условные обозначения, на точном плане квартиры наносим места расположения всех потребителей, оборудования, соединяем линиями, которые обозначают кабель. Чтобы облегчить работу, используем разные цвета, обозначая силовую проводку, кабели для освещения и заземления.

Практическая реализация схемы

Когда базовые чертежи, планы электропроводки составлены, нормы расходных материалов, комплектующих определены, то можно приступать к осуществлению задуманного на практике.

Первым делом на стены, перекрытия наносится разметка. Делается это в строгом соответствии с действующими строительными и пожарными нормами. К примеру, в панельном доме категорически запрещается штробление перекрытий и несущих стен в горизонтальном направлении, а также выполнение диагональной прокладки. Расположение кабелей должно быть строго горизонтальным и вертикальным, с учетом минимальных отступов от существующих ограждений и ограничителей поверхности (дверные, оконные проемы, линии стыков стен, перекрытий и т. д).

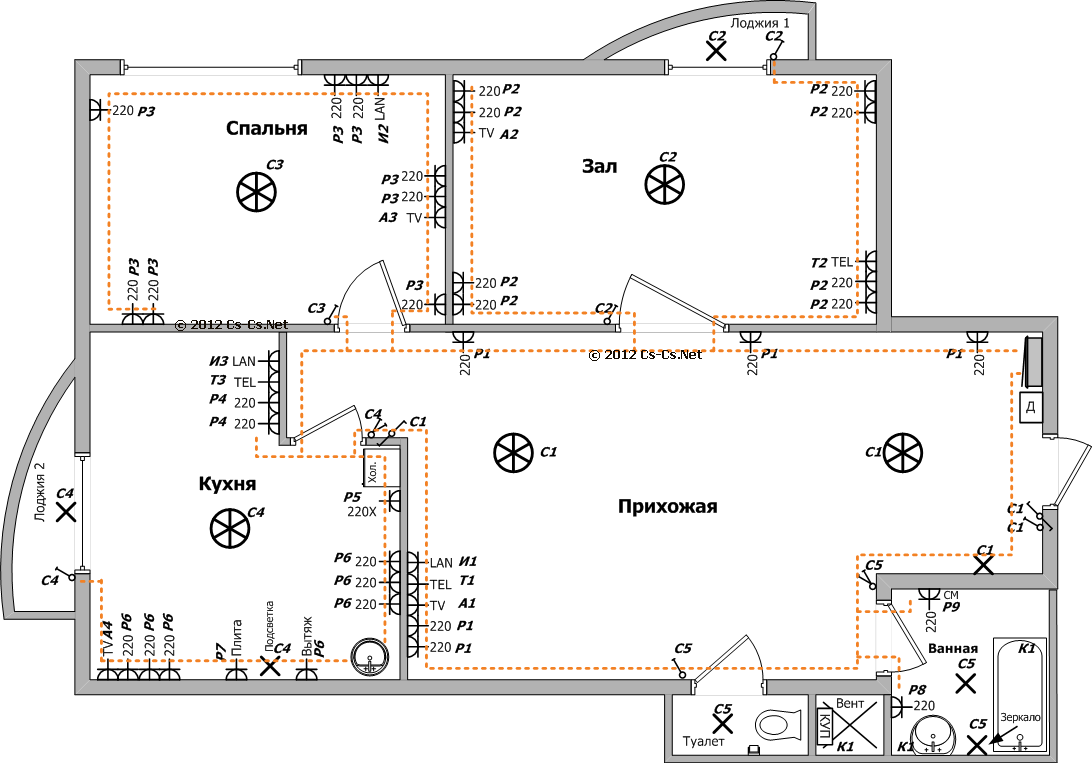

Примерный план зон проводки можно видеть на следующей иллюстрации:

Прокладка кабеля

Как только вы приобретете все необходимые материалы и оборудование, можно будет перейти непосредственно к монтажу.

• В старой квартире нужно произвести демонтаж старой проводки.
• В заранее отмеченных местах высверливаются углубления под распределительные коробки и подрозетники.
• Далее в стенах штробим канавку ко всем выключателям и розеткам для последующей укладки проводов. В них укладываем кабель соответствующего сечения и закрепляем его при помощи дюбель-гвоздей.
• После чего штробы и отверстия необходимо зашпаклевать.
• В пустотах плит и на потолке прокладываются провода для системы освещения.
• Как только проводка в квартире своими руками (схемы ниже) будет смонтирована, устанавливаются все осветительные приборы, выключатели и розетки.

МОНТАЖ СКРЫТОЙ ЭЛЕКТРОПРОВОДКИ

Создание электросети по этому способу проводится в несколько этапов.

Составление схемы монтажа.

Прокладка скрытой проводки начинается с составления схемы. Требуется продумать места установки розеток, выключателей, светильников, электрощитка и наметить линии прокладки проводки.

Сверление отверстий в стене.

После составления схемы приступают к проделыванию отверстий диаметром 72 мм (это стандартный размер для подрозетников) в местах, где планируется установка выключателей, розеток и разветвительной коробки. Для этого обычно используют перфоратор или дрель со специальной коронкой по бетону.

Штробление стен.

После высверливания отверстий по намеченным линиям прокладки электропроводки штробят стену. Для этого сначала специальным штроборезом в стене выполняют два параллельных пропила, затем бетон между ними выбивается перфоратором.

Есть и другой способ выполнения этой процедуры, когда вместо штробореза используют угловую шлифовальную машинку.

Прокладка кабеля.

В подготовленные штробы нужно уложить и зафиксировать кабель. Это можно сделать или прихватыванием кабеля гипсовой штукатуркой, или с помощью специальных скоб.

Установка монтажных коробок.

Монтаж электропроводки на этом этапе заключается в том, что в подготовленных отверстиях закрепляются коробки, в которые в дальнейшем будут установлены выключатели и розетки. Крепление лучше выполнять на гипсовую штукатурку.

Для закрепления подрозетника нужно:

• очистить отверстие от пыли, сколов бетона и смочить поверхность;
• наложить в отверстие штукатурку;
• вставить в отверстие подрозетник, предварительно подготовив в нем отверстие для ввода кабеля;
• после высыхания штукатурки удалить ее излишки шпателем.

Завершающий этап.

В заключении выполняют зашпаклевывание штробы с кабелем, устанавливают в монтажные коробки выключатели осветительных приборов, розетки, собирают схему электропроводки, соединяя провода в разветвительных коробках.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

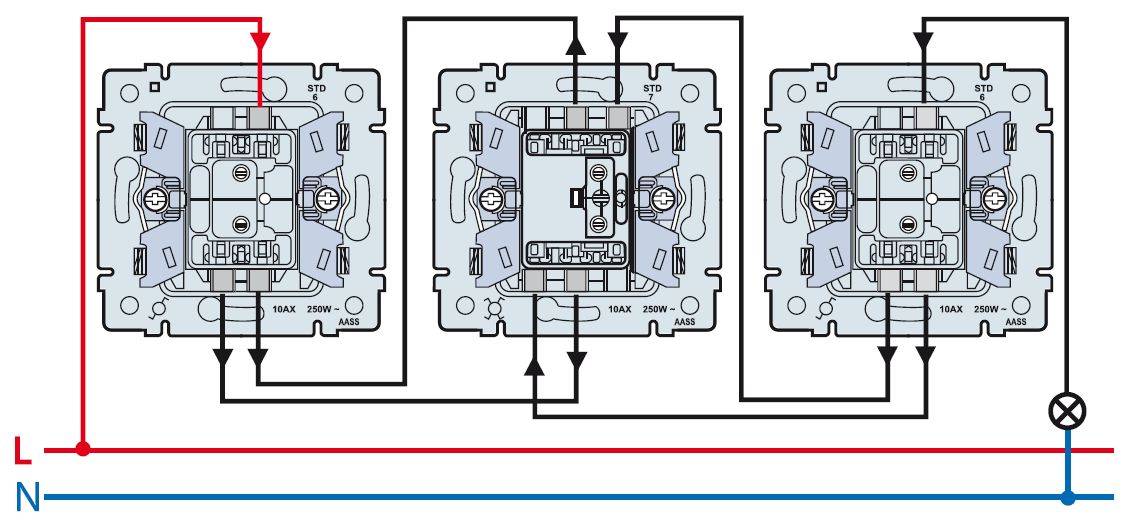

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

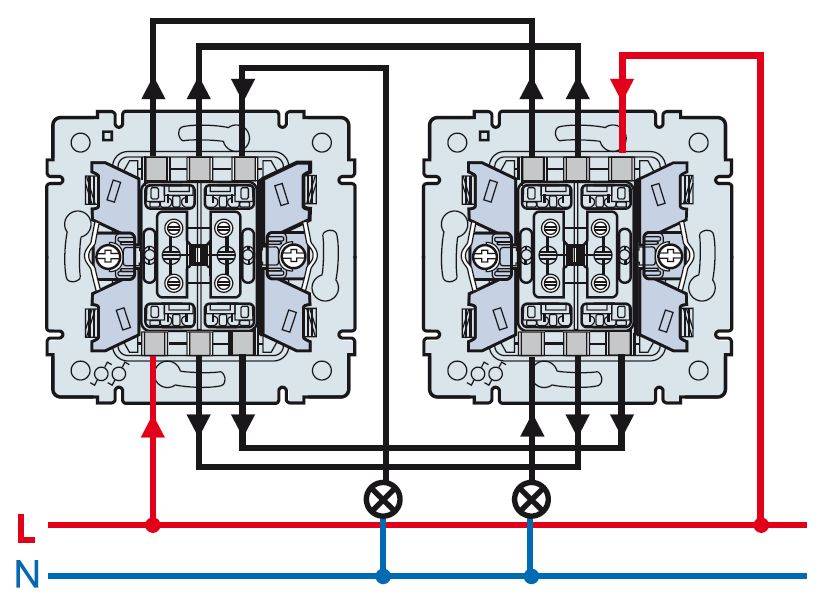

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

розетки

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

бойлер

сушильная машина

посудомойка

СВЧ печь

варочная панель

холодильник

духовка

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения – медный кабель сечением 3*1,5мм2

для розеток и кондиционирования – 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.
