Розетки и выключатели в квартире: устройство, замена, перенос, схемы подключения

Важно к важному

При установке электроарматуры своими руками необходимо соблюдать следующие правила:

Электромонтажные работы производить в обесточенной квартире.

То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.

Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.

Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»

Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.

Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.

При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.

Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.

То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.

Устройство розетки

Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.

Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

  1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
  2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
  3. Клеммами для подключения проводов к контактам.

`img-0`

Контактные колодки розеток

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

`img-7`

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже

Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм

При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

`img-8`

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис.) или поворотными (в центре там же) фиксирующими упорами.

`img-11`

Подрозетники для гипсокартона

Технология элементарна:

  • Коронкой сверлят отверстие 67 мм.
  • Выводят в него кабель, продергивают в подрозетник.
  • Ставят подрозетник на место.
  • Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
  • Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
  • Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
  • Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

`img-12`

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

  1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
  2. Сверлят отверстия под саморезы лапок подрозетника.
  3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
  4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Частые ошибки

монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Как сделать отверстие под розетку в гипсокартоне без коронки

Когда отверстие готово, можно устанавливать подрозетник. Предварительно квартиру следует обесточить. Прежде чем его ставить, надо вырезать дырку для проводов.

В современных изделиях уже имеется дырка, которую нужно освободить — она находится в центре стакана. Питающий кабель нужно пропустить через полученное отверстие. Если будет установлен целый блок — несколько розеток — придется соединить их специальным шлейфом. Есть два способа подключения:Различают три вида гипсокартона: обычный, влагостойкий и огнестойкий. Влагостойкий тип используется при работе в помещениях с повышенной влажностью воздуха, например, ванной комнате.

Огнестойкий, соответственно, для порталов каминов и других мест, где вблизи присутствует открытый огонь. Кроме выше перечисленных видов, существует также гипсоволоконный лист, который отличается высокой прочностью, и акустический, который обладает повышенной звукоизоляцией.

  • На кухне розетки часто размещают над поверхностью столешницы. Их высота, как правило, соответствует 1,2 м.
  • Если у вас в гостиной стоит ПК или аквариум, розетку имеет смысл установить на высоту гораздо выше чем 30 см от пола, чтобы избавиться от путающихся под ногами проводов.
  • В ванной комнате установка двойных розеток в гипсокартон – под стиральную машину и другую бытовую технику – производится на высоте 1 метра.

Иногда случается, что расчеты делаются неправильно и после сверления в отверстии для будущих розеток виднеется профиль, из-за которого нельзя просунуть блок и надежно зафиксировать в углублении. В таком случае коронку заменяют обычным ножом по металлу или стамеской и проделывают отверстия вручную, убрав 5-10 см виднеющегося профиля. Когда установка подрозетников завершена, можно переходить к подключению электропроводов. Не забудьте предварительно найти вводный щиток и отключить подачу энергии. А также, воспользовавшись индикаторной отверткой, проверить напряжение проводов.

Чтобы устанавливать розетки в гипсокартоне своими руками нужно очень тщательно подобрать все необходимые материалы. Сама розетка состоит из лицевой части (декоративной), которую всегда видно, и из сердечника, который прячется в стене. Этот сердечник должен быть установлен в специальную пластмассовую коробочку, которая закрепляется в гипсокартоне.Подрозетник для крепления в гипсокартоне отличается от аналогичного изделия для кирпичной стены наличием регулируемых прижимных лапок. Эти лапки настраиваются так, чтобы создавать упор на желаемом уровне.

Гипсокартон ведь не занимает все пространство как кирпич в стене.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

  • при помощи карандаша намечается место, где будет фиксироваться розетка;
  • берется электродрель либо шуруповерт с коронкой по гипсокартону;
  • острый сегмент коронки ставится по центру нанесенной метки;
  • аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
  • точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

  • Шпаклюем. Обычно, вслед за установкой подрозетника и испытания системы на эксплуатационную пригодность, настает черед первичной отделки. Уже только после того, как высохнут стартовый и финальный слои шпатлевки, осуществляется последующий монтаж розетки.
  • Подключаем к розетке электрическое питание. Прежде чем выполнять подсоединение, удостоверьтесь, что напряжение в линии отсутствует (проверить можно посредством обычного индикатора). Фазы «землю» и «ноль» подсоединяем к надлежащим контактам на корпусе розетки и крепко затягиваем провода, чтобы через время электроконтакты не ослабли и не началось плавление пластмассового корпуса.

Монтируем розетку в стакан. Розетка монтируется в стакан и фиксируется в нем надлежащими винтиками. После этого производим установку пластмассовой рамки и лицевой крышки. Проверяем прилегание к стенке; если есть необходимость, ослабляем винтики лапок колодки и выполняем регулировку.

Инсталляция накладной электророзетки

В отдельных случаях вместо хорошо знакомой розетки со спрятанной электропроводкой используют электророзетки накладного типа. Для них не надо сверлить отверстий в стенках и монтировать установочные коробки (стаканы). Да и сама электропроводка проводится не под конструкцией из гипсокартона, а по ее верху.

Подобный способ не очень привлекателен с эстетической точки зрения. Розетка накладного типа – массивная. Провода, протянутые по стенам, не прибавляют согласованности в интерьер комнаты. Но в отдельных эпизодах это бывает обосновано, в частности когда дистанция между конструкцией из ГКЛ и стенкой из бетона чересчур мала – менее 45 мм, а перфоратора под рукой нет.

Еще электропроводка, проложенная снаружи и накладные модели розеток, нередко используется в дизайнерских замыслах при отделке помещений в стиле лофт, ретро либо стим-панк. В подобных случаях применяются специализированные огнестойкие электропровода в устойчивой негорючей изоляции. Они могут также находиться в гофрорукаве.

К стенке электропроводка фиксируется посредством клипс, а розетка элементарно привинчивается к гипсокартону посредством винтов, как накладка. Преимуществом подобного расположения является то, что в любое время можно поменять месторасположение электрической бытовой техники и розетки совместно с ней.

Особенности

Безусловно, установка розеток в гипсокартон намного проще, если сравнивать с другими материалами, но, при всех достоинствах, имеются у него и несовершенства. В частности, он чрезвычайно легко крошится и при работе с ним не допускается применение обычных саморезов.

Также при работе с гипсокартоном недопустимо использование ударного электроинструмента – все работы производятся посредством дрели и специального инструмента по гипсокартону (к примеру, ножей либо пилок для лобзика).

При монтировании розеток в гипсокартон следует применять специализированные установочные коробки, именуемые подрозетниками (стаканами). Установочные коробки для гипсокартонных стен разнятся с бетонным вспомогательным оборудованием присутствием в своей конструкции специальных креплений, которые прижимаются к гипсокартону.

Подрозетники для гипсокартона выпускаются, как уже сказано выше, с особенным способом крепления. Внешне они похожи на пластиковый стакан. На лицевой стороне располагаются 4 винтика. Два из них находятся выше других. Они необходимы для крепления конкретно стальной рамки самой розетки.

Другие винтики, которые расположены чуть ниже, несут ответственность за монтирование в гипсокартон самого подрозетника. Внизу стакана размещены специализированные удерживающие прижимные лапки. Их местоположение можно регулировать данными винтиками. При закручивании винтика лапка притягивается к ГКЛ. Такое устройство обеспечивает надежный монтаж подрозетника и дает гарантию, что электророзетка при первом же удобном случае не выскочит из стенки.

Практикуется два метода устройства электропроводки и розеток в ГКЛ:

  • на стадии сооружения конструкции;
  • на стадии отделочных работ.

Монтаж и подключение розетки и выключателя

Крепить устройства необходимо аккуратно, чтобы все соединения были верными и предельно надежными. Проводка в доме чаще всего разделяется на два или три основных провода:

  • ноль рабочий – N (преимущественно синего цвета);
  • фаза – L (коричневый);
  • заземление (ноль защитный) – PE (желто-зеленый).

Но опираться на цвет можно только в том случае, если распределение изначально выполнено по этому правилу. Чтобы сделать все без ошибок, для каждого устройства существует своя последовательность подключения.

Если выключатель последовательно встраивается в цепь с лампочкой, то розетки принято подключать параллельно

Также необходимо предварительно выяснить тип проводки. Дело в том, что в старых многоквартирных домах отсутствует отдельный отвод на заземление, но присутствует зануление. В такой ситуации клемма для подключения PE остается свободной, а желто-зеленая жила (если она имеется) подгибается и изолируется.

Проще всего монтировать розетки. Стандартная технология:

  1. Выведенные из коробки провода обрезаются до нужного размера, концы зачищаются. Учитывается, что все должно свободно помещаться внутри модуля.
  2. Снимается внешняя пластиковая накладка, для этого выкручивается центральный шуруп.
  3. Внутренняя основа чаще всего совмещает металлическую пластинку и элемент с контактами. Для подключения жил выкручиваются винты, которые освобождают разъемы.
  4. Фаза и ноль подсоединяются в любом порядке и хорошо притягиваются.
  5. Далее необходимо прикрепить и выровнять рамку и зафиксировать сверху накладку с проемами для вилки.

Перед подключением розетки все 3 провода следует проверить на наличие напряжения индикатором

Выключатели на гипсокартонные стены следует ставить несколько иначе. Основное отличие в том, что на разрыв (на контакты) подводится именно фаза. Прибор будет работать и при подключении нуля, но в этом случае светильник всегда будет находиться под напряжением.

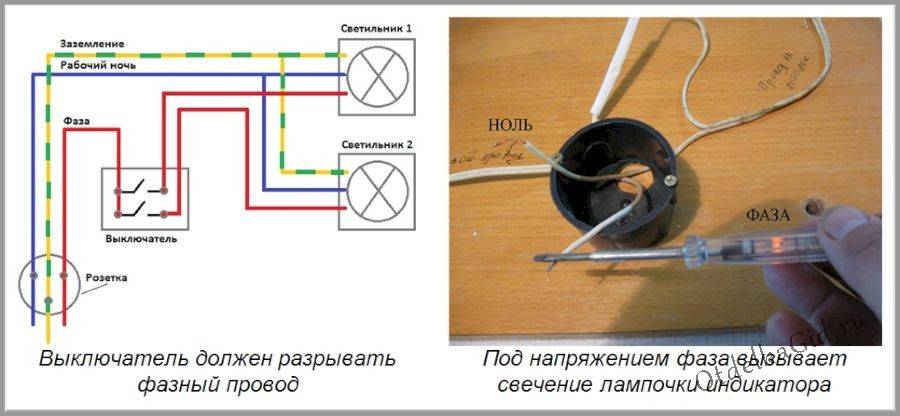

При монтаже выключателя на разрыв ставится фазный провод, обнаружить его можно при помощи индикатора, под напряжением лампочка индикатора должна светиться

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

https://www.instagram.com/p/CU3DCTZqssQ/

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

  • приготовить нужный инструмент и материал;
  • сделать разметку на стене, в месте установки розетки;
  • высверлить углубления в стене;
  • установить подрозетники.

Из инструмента возьмем:

  • перфоратор;
  • специальная коронка для сверления диаметром 70 мм;
  • уровень;
  • карандаш;
  • шпатель.

Из материала возьмем:

  • подрозетники;
  • саморезы;
  • строительный алебастр;
  • вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Какой подрозетник лучше всего выбрать

Для ГКЛ подрозетники выпускают производители: Schneider Electric, Тусо и другие.

Коробки классифицируют по размерам:

  • внешний диаметр (d2);
  • глубина коробки.

Стандартные размеры d2 (мм): 60, 64, 68, 70,75. Есть также и нестандартный диаметр.

Глубина коробки (мм): 40, 42, 45, 60, 62.

Какой глубины монтировать коробку, зависит от её места расположения. Если это перегородка, тогда коробку глубиной 60, 62 мм не поставить. Устанавливают 40, 42 мм.

Для стен из гипсокартона применяют подрозетники Hegel КУ 1201, 1202. Размеры: d2-68 мм, глубина Н-45 мм.  Изготовлены из негорючего пластика, который выдерживает 850 0С.

Для поверхности из ГКЛ устанавливают коробку с диаметром 68 мм.

Различия по форме:

  • круглая – стандартная;
  • овальная – монтируют для нескольких выключателей или розеток.

Подрозетники для ГКЛ фиксируют в стене при помощи распорных металлических лапок.

Под металлический профиль

Под металлический каркас используют только пластиковые коробки для установки выключателей. Допустим, schneider electric IMT35150. В изделии корпус произведен из пластика, который не горит.

Отличается модель прочностью и широким передним кантом. Есть заглушки, имеющие различный диаметр. Они предназначены для проводов, имеющих разное сечение.

Для закрепления в гипсокартонной поверхности в коробке есть 2 металлические «лапки». Они обеспечивают прочное сцепление, при котором тыльная сторона ГКЛ остается неповрежденной. «Лапки» держат шурупы, при закручивании их крепежи прижимаются к поверхности.

Коробка для розеток не должна совпадать с местом расположения металлических элементов каркаса.

Под деревянный профиль

Металлический корпус подрозетника – защита деревянного каркаса от возгорания. Он исключит контакт искры от короткого замыкания с деревянным основанием. Пластиковый корпус не выдержит 1500 0С – он расплавится.

Преимущества металлического корпуса:

  1. Некоторые коробки изготовлены из стали в 1 мм, способные выдержать высокую температуру при коротком замыкании.
  2. В деревянном корпусе проводя электропроводку, кабели прячут в металлическую гофру. Корпус из металла способен выдержать нагрузку гофры.
  3. Монтаж. Коробка имеет размер D2-68 мм, что удобно при установке.
  4. Герметичность корпуса. Швы на коробке проваренные.
  5. Нет лишних отверстий. Для подвода проводов надо просверлить отверстия.
  6. Для установки розетки предусмотрены отверстия, имеющие резьбу.
  7. Глубина коробки 65 мм. Это дает возможность оставить 10 см лишнего кабеля для последующих ремонтных работ (замена розетки, сломался выключатель, закоротил шнур и расплавил розетку и провода).

Для безопасности от возгорания в деревянные дома и места, где установлены деревянные направляющие для гипсокартона монтируют подрозетники из металла. Надо перед приобретением смотреть на толщину металла и качество изделия.

Нюансы выбора

В целом, подбирая подрозетник, надо чтобы подбирающий их человек знал, где их будут использовать – если приобретен свой подрозетник для нужного материала, то вопроса как закрепить это устройство возникнуть не должно.

Другое дело это их элементарная проверка, особенно хорошо надо проверять те, которые будут закреплять в гипсокартоне, так как там есть движущиеся детали. Даже те их них, что будут сажать на раствор должны быть целыми и без трещин. Отдельно стоит проверить болты, которым к корпусу будет прикручиваться основание розетки, а также примерить, чтобы розетка нормально фиксировалась внутри. Вообще идеальный вариант – покупка розеток и подрозетников комплектом.

Правила безопасности и соединения проводников, выбор сечения кабеля

Существующие строительные нормы не ограничивают критичную высоту установки розеток и их монтируют согласно текущей потребности или желаниям владельцев. Разумеется, что установка розетки на уровне пола не только непрактична, но и небезопасна, поскольку в нее может попасть вода или набиться пыль.

Идеально, когда каждая розетка подключена к своей распределительной коробке. Но допускается также питание новой розетки от соседней. При этом подключение производится на контактах предыдущей розетки, а не путем скручивания проводников.

Так как современные бытовые приборы имеют большую мощность – толщина провода новой проводки должна соответствовать максимальной нагрузке на данную точку электропотребления. Если к розетке планируется подключение нескольких потребителей, то провод выбирается по сумме их мощностей.

Таблица определения мощности электропотребителей на розетку

Новую проводку обычно тянут медным проводом.

Подбор сечения проводки с медной жилой

Но, если старая проводка – алюминиевая и нет возможности установить клеммное соединение, то придется воспользоваться алюминиевыми проводами.

Подбор сечения проводки с алюминиевой жилой

Важно!

Из-за электрохимической коррозии металла скручивать медные и алюминиевые провода категорически запрещено. И тем более нельзя такие соединения наглухо замуровывать в стену. Допускается замуровывание спаянных медных проводов при условии надежной изоляции места соединения.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
