Отопление закрытого типа в частном доме

Основные элементы закрытой системы

Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.

Бойлер

Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления

Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе

Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.

Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.

Циркуляционный насос

Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.

Расширительный бак

Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.

Радиаторы отопления

Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:

Различается несколько типов радиаторов по материалу изготовления:

• Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
• Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
• Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
• Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.

Трубы закрытой системы отопления

Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.

Элементы различаются по материалу изготовления:

1. Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
2. Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
3. Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
4. Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.

Как выбрать расширительный бак

Замкнутый тепловой контур оснащается мембранным расширительным баком. В эту емкость собирается излишек воды или антифриза, образующийся при нагреве. Внутри сосуда установлена полимерная или резиновая мембрана, отгораживающая воздушную полость. При нагревании объем теплоносителя увеличивается, он поступает внутрь бака, прижимает мембрану и занимает пространство, где был воздух. При снижении температуры жидкость уменьшается в объеме и уходит обратно в трубы.

Существует два типа расширительных баков:

• ремонтопригодные – со съемной мембраной;
• неразъемные – дешевые, которые нельзя починить при поломке.

При покупке обращайте внимание на цвет бака: для отопления подходят только резервуары красного цвета, голубые годятся лишь для водоснабжения. Для расчета параметров расширительного бака нужно знать объем циркулирующей жидкости

Этот показатель складывается из количества теплоносителя в котле, трубах и радиаторах отопления

Для расчета параметров расширительного бака нужно знать объем циркулирующей жидкости. Этот показатель складывается из количества теплоносителя в котле, трубах и радиаторах отопления.

Проведем примерный расчет отопительной системы, состоящей из котла, 250 метров труб и шести 8-секционных биметаллических радиаторов.

Для расчета объема жидкости в трубах нужно измерить их внутренний радиус. Допустим, диаметр трубопровода составляет 16,6 мм, значит, радиус равен 8,3 мм. Для правильности расчета переведем длину труб в миллиметры: 250 м = 250000 мм.

Объем жидкости в отопительных контурах подсчитаем по формуле:

V = π*r2*L, в которой:

• π – 3,14;
• d – внутренний диаметр;
• L – общая длина отопительных контуров.

Подставляем данные в формулу

3,14*8,32*250000 = 54078650 куб. мм, или округленно 54,1 л.

Чтобы подсчитать объем теплоносителя в батарее, нужно посмотреть в паспорте отопительного прибора емкость секции. Например, для заполнения 1 секции биметаллической модели от компании «Теплоприбор» БР1-500 понадобится 0,21 л жидкости.

Радиаторы ТЕПЛОПРИБОР

Гарантия
до 15 лет

Мощность
до 191 Вт

Срок службы
от 25 лет

Смотреть видео

Смотреть видео

x

Считаем общее количество воды в шести 8-секционных радиаторах:

6*8*0,21 = 10,8 л.

Объем жидкости в котле указан в его паспорте. Этот показатель, в зависимости от размеров и конструкции котлоагрегата, может быть от 3 от 30 литров. Допустим, у нас котел со внутренним объемом в 10 л.

Чтобы подсчитать суммарное количество жидкости в теплокоммуникациях, нужно сложить ее объем в трубах, батареях и котле.

Получаем:

Общий объем теплоносителя = 10 л (котел) + 54,1 л (трубы) + 10,8 л (радиаторы) = 74,9 л.

Объем, выдавливаемый при нагреве в расширительный бак, зависит от состава залитого теплоносителя.

Таблица изменения объема жидкости при нагревании.

Жидкость	Увеличение объема, %
Вода	4,0
Этиленгликоль 10%	4,4
Этиленгликоль 15–20%	4,8

Допустим, в наш отопительный контур залита вода. Тогда при нагреве ее объем увеличится на 4% и составит 74,9 * 4% = 2,996 мл (примерно 3 л). То есть нужен расширительный бак объемом не менее 3 литров.

Желателен запас в 10–15% на случай погрешности в расчетах или замены батарей более мощными. Поэтому лучше купить четырехлитровую модель. Установить бачок большего объема можно, меньшего – нельзя. Будут постоянные скачки давления, отключения котла, поломки запорной арматуры.

Расширительный бак в частный дом лучше покупать большего размера с расчетом под 20% этиленгликоль. Тогда можно будет при необходимости залить в трубы незамерзающий носитель без переоборудования теплосистемы.

При отсутствии данных о трубах и батареях объем теплоносителя считают по мощности котла. На 1кВт приходится 15 л жидкости. Например, в теплокоммуникации, оснащенные котлоагрегатом на 10 кВт, входит примерно 150 л. От этих данных считают объем бака. Такой расчет – очень приблизительный, и пользоваться им можно только в крайнем случае.

Почему падает давление?

Причинами падения давления могут стать:

• сбои в работе теплогенератора (отопительного котла);
• утечки теплоносителя;
• лишний воздух;
• алюминиевые радиаторы.

Протечка может быть визуально незаметна. Чтобы ее обнаружить, используют специальные приспособления: тепловизоры или ультразвуковые приборы. Нужно внимательно проверить секционные соединения радиаторов, потому что их поверхность может быть покрыта коррозией. Ржавые подтёки свидетельствуют о повреждении батарей.

Для того чтобы обнаружить утечку нужно нажать на ниппель, который находится сверху расширительного бака. Если при нажатии выделяется вода и воздух, то можно смело делать вывод о наличии протечки.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

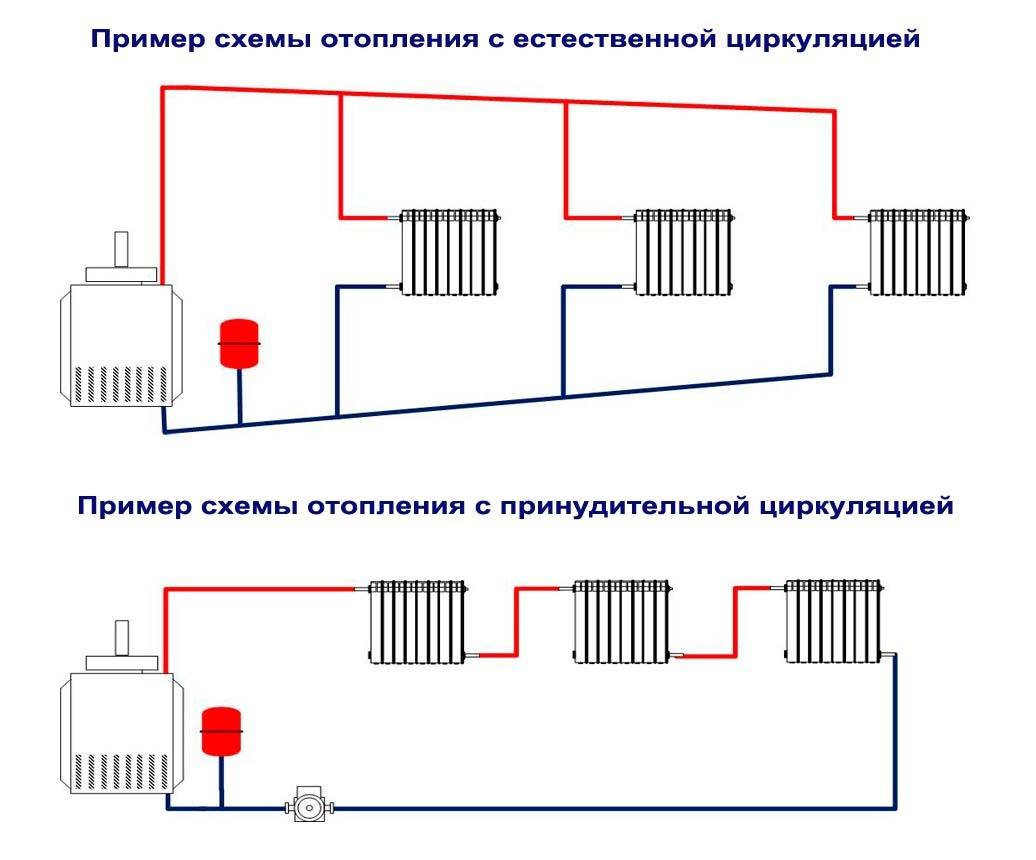

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Настройка и запуск

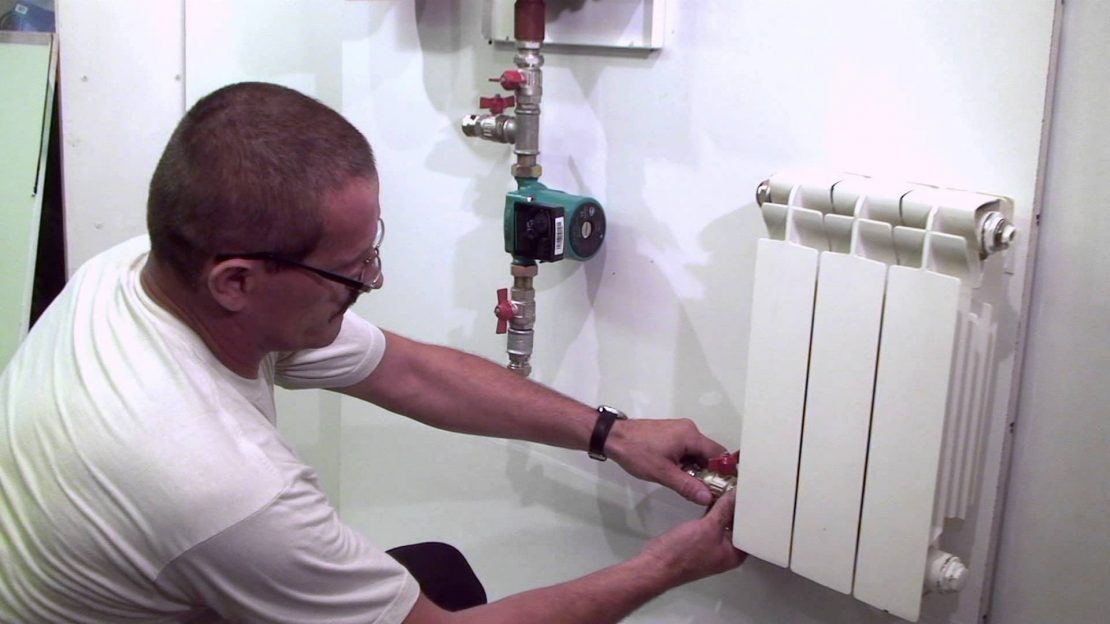

После запуска теплоносителя в конструкцию проверяют все соединения контура. Перед этим воздух с насоса обязательно скачивается, иначе работа прибора может нарушиться. Далее необходимо обойти все батареи и проделать ту же самую процедуру, немного приоткрыв краны Маевского.

Воздух спускается до тех пор, пока из радиаторов не потечёт вода. После этого проверяется величина давления по измерительному прибору. Если она ниже 1,5 атмосферы, то снова доливается жидкость, и процесс обезвоздушивания оборудования возобновляется.

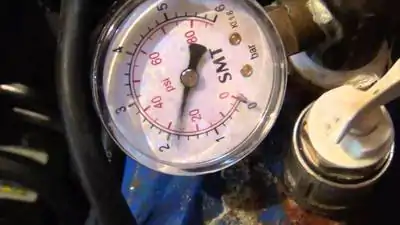

Затем система подвергается опрессовке. Насос закачивает теплоноситель в трубы до тех пор, пока давление не увеличится в 1,5—2 раза.

Отопительную конструкцию оставляют в таком состоянии на 15 минут, после чего давление замеряют снова. Если показатели измерительного прибора изменились, значит, где-то возникла утечка.

В обратном случае системе возвращается рабочее давление путём слива лишнего теплоносителя.

Завершающий шаг — запуск теплогенератора, который уже подготовлен к использованию и включён в сеть. На терморегуляторе оборудования устанавливается небольшая температура (40—50 °C), даётся время на прогрев всего объёма теплоносителя. После этого происходит проверка всех радиаторов. Если верхние части батарей холоднее, то воздух стравливается повторно.

После этого увеличивают температуру жидкости (до 70—80 °C) и оставляют отопительный контур на некоторое время. Если при таком режиме теплоприборы продолжают нормально работать, а температура жидкости в трубе обратного хода на 20 °C холоднее нагретой, то система функционирует исправно и не требует дополнительных настроек.

5 Подающая и обратная магистраль

Отличительной чертой такого проекта является наличие двух контуров отопления. По одному контуру транспортируется и распределяется по отопительным элементам нагретая в котле рабочая жидкость. По второму контуру охлажденный теплоноситель возвращается обратно в котлоагрегат. Конструкция двухтрубной схемы делает возможным проведение ремонтных работ отдельных узлов отопления без отключения теплоснабжения. Установка термостатов на каждую батарею позволяет корректировать теплопотребление и сводить к минимуму расходы.

При таком движении создается идеальное гидравлическое равновесие, если учесть, что мощность используемых радиаторов одинаковая. Следовательно, отпадает необходимость дополнительного использования батарейных клапанов предварительной настройки. Попутная схема движения применяется в магистральных трубопроводах со значительной протяженностью. Тупиковую схему используют обычно для обогрева жилых домов. По окончании монтажных работ система опрессовывается.

https://youtube.com/watch?v=byi__g38hpY

Принцип работы закрытой системы

Тепловое расширение в замкнутой системе компенсируется использованием мембранного расширительного бака, который при нагревании заполняется водой. После охлаждения вода из бака возвращается в систему, поддерживая постоянное давление в контуре.

Давление, создаваемое в замкнутом отопительном контуре при установке, передается на всю систему. Циркуляция теплоносителя осуществляется принудительно, поэтому эта система является летучей. Без циркуляционного насоса не будет движения нагретой воды по трубам к приборам и обратно к теплогенератору.

Галерея изображенийФото из Основное отличие закрытой системы отопления от открытого аналога – наличие мембранного расширительного бачка, исключающего прямой контакт теплоносителя с атмосферой. В бытовых традициях расширительный бачок для контуров отопления выпускается красного цвета. В продаже можно найти серый и белый импортные варианты.При использовании закрытого расширительного бака, экспансомат предотвращается испарение циркулирующей по контуру воды, снижается образование отложений на внутренних стенках труб и устройств от испарения и минимизации отложений на внутренних поверхностях устройств, труб, арматуры, снижается нагрузка на котел и насос, что значительно продлевает срок их службы.Закрытые варианты устройства систем отопления используются при всех типах работающих котлов на доступных типах топлива. В закрытой системе должна быть предусмотрена группа безопасности, состоящая из предохранительного клапана давления, вентиляционного отверстия и манометра. Закрытый расширительный бак выбирается таким образом, чтобы в его объеме было пространство для расширения подогреватели хладагента Expanzomats устанавливаются как в системах системы отопления новой конструкции и в модернизированных версиях с циркуляционным насосом хладагента Специфика закрытых систем Отопительный контур Расширительный бак для систем отопления Преимущества закрытой системы Мягкие условия для оборудования Закрытый контур в тандеме с котлами Группа безопасности в одном контуре закрытый Правила выбора для закрытый резервуар Тип систем, пригодных для установки

Основные элементы замкнутой цепи:

• шаровой кран;
• балансировочный клапан;
• насос, фильтр;
• манометр;
• трубки;
• предохранительный клапан;
• фурнитура, крепеж.
• термостатический клапан;
• расширительный бак, не контактирующий с атмосферой;
• радиаторы;
• водонагреватель;
• выпускной воздушный клапан;

Если подача электроэнергии в дом бесперебойная, замкнутая система работает исправно. Часто дизайн дополняют «теплыми полами», повышающими его КПД и теплоотдачу.

Такое расположение позволяет не соответствовать определенному диаметру трубопровода, удешевить закупку материалов и не размещать трубопровод на склоне, что упрощает монтаж. В насос необходимо подавать жидкость с низкой температурой, иначе его работа будет невозможна.

Замкнутый отопительный контур включает в себя некоторые части, которые используются в других типах систем

У этого варианта тоже есть отрицательный нюанс: при постоянном уклоне отопление работает даже при отсутствии электроэнергии, поэтому при строго горизонтальном положении трубопровода замкнутая система не работает. Этот недостаток компенсируется высоким КПД и рядом положительных моментов по сравнению с другими типами систем отопления.

Установка относительно проста и возможна в помещении любого размера. Нет необходимости утеплять трубопровод, нагрев происходит очень быстро, при наличии в контуре терморегулятора можно установить температурный режим. Если система устроена правильно, потеря теплоносителя, следовательно, нет причин для ее восполнения.

Несомненным преимуществом системы отопления закрытого типа является то, что разница температур подающей и обратной линии позволяет увеличить срок эксплуатации котла. Трубопроводы в замкнутом контуре менее подвержены коррозии. Есть возможность закачать в контур антифриз вместо воды, когда отопление нужно отключать зимой на длительное время.

Наиболее часто применяемыми системами закрытого типа являются водные системы, хотя незамерзающие жидкости, пар, газы с необходимыми характеристиками также могут выполнять функцию теплоносителя

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Преимущества и недостатки однотрубной системы

Подытожим все, о чем говорилось выше, и определимся с плюсами и минусами описанной схемы. К ее достоинствам можно отнести:

Простой вариант подключения

• Низкую себестоимость установки за счет простоты монтажных работ и меньшего количества необходимых материалов.
• Эстетичный внешний вид, потому что по комнатам проходит всего лишь одна труба, проложенная по полу или утопленная внутри полового основания.

• Чтобы получить равномерное распределение тепловой энергии по всем радиаторам отопления, в последние приходится устанавливать дополнительные секции, а это увеличивает стоимость системы в целом.
• Использование металлических труб ведет к сложностям демонтажа радиаторов.
• Чтобы схема работала эффективно, необходимо повышенное давление теплоносителя. А его можно создать только установкой в трубопровод циркуляционного насоса.

Требования к индивидуальному отоплению

Тепловой узел необходимо планировать так, чтобы он соответствовал архитектурному проекту здания. Расположение всех функциональных элементов должно быть максимально удобным для эксплуатации и проведения плановых ремонтных работ без нарушения конструктивной целостности дома.

Базовые требования, предъявляемые к современным отопительным системам:

• энергоэффективность;
• простой монтаж и техобслуживание;
• высокие показатели теплоотдачи;
• полная/частичная независимость от электроэнергии.

Перед тем как приступить к проектированию теплоснабжения, нужно подобрать наиболее подходящий и экономный источник тепловой энергии — печку или камин, водяное, паровое, воздушное или электрическое отопление.

А еще предстоит определиться с принципиальной схемой трубной разводки для отопления одноэтажного частного дома, безошибочно рассчитать мощность и объективно оценить нагрузку на систему, учитывая все особенности.

Индивидуальная система отопления должна создавать комфортный микроклимат внутри дома в зимнее время года, быть экономичной и надёжной в эксплуатации

Правильно установленная разводящая линия отопления даёт возможность организовать равномерный прогрев воздуха во всех комнатах частного дома за минимальное количество времени.

Как самому сделать закрытую систему отопления в частном доме?

Схема сборки несложная – установить котел, навесить на стену радиаторы, протянуть трубопровод, установить расширительный бак и циркуляционный насос.

Крайне важно обращать внимание на все этапы:

1. Бойлеры для отопления напольного типа ставятся на пьедестал, покрытый металлическим листом; навесные размещаются на стене, фиксация кронштейнами. Газовые котлы к магистрали подключают только специалисты.
2. Трубопровод протягивается в зависимости от выбранной системы – одно-, двухтрубной или коллекторной. Для малоэтажных строений чаще всего применяются двухтрубные схемы, коллекторные подходят для коттеджей площадью от 200-250 м2.
3. Батареи подвешиваются в зонах расположения окон, фиксация настенная или напольная. Врезка труб может быть боковой, диагональной, нижней. Проще всего диагональная схема, нижняя пригодна для простых однотрубных схем, боковая – при размещении батарей рядом со стояком отопления.
4. Расширительный бак устанавливается на трубе обратного тока рядом с котлом перед циркуляционным насосом. На выбранном участке магистрали встраивается тройник, на патрубок бака устанавливается шаровой кран, который затем соединяется с тройником.
5. Циркуляционный насос чаще всего ставится также в трубу обратной подачи, врезка посредством гаек-американок, чтобы при необходимости быстро демонтировать насос.

Остается проверить конструкцию. Для этого нужна опрессовка, то есть заполнение системы отопления закрытого типа теплоносителем. Перекрывается запорный кран котла, бака и насоса, подключается опрессовщик, в емкость которого заливается теплоноситель. Затем вода нагнетается в систему, давление повышается до уровня проверочного и некоторое время выдерживается, чтобы протестировать систему на целостность.

Если давление не падает, конструкция герметична, можно отключать опрессовщик, открывать краны и запускать схему в работу. При снижении показателя давления исправляются дефекты, затем снова опрессовка. Если нарушений нет, тепловая магистраль готова к работе.

Выбор схемы отопления: двухтрубная и однотрубная

Основные различия в схемах – в количестве материала, сложности монтажа, эффективности применения.

В частности:

• Однотрубная схема – это отопление через бойлер с выкладкой одной магистрали, все приборы подключаются последовательно, монтируются на одном контуре. Это герметичная схема, начинающаяся и заканчивающаяся в котле. Минус – неравномерность прогрева – в крайние радиаторы теплоноситель доходит холодным. Обустройство показано в домах площадью до 100 м2.
• Двухтрубные закрытые системы отопления частного дома обеспечивают высокую равномерность прогрева всех элементов и представляют собой схему, при которой от котла ответвляются 2 трубы – одна на подачу теплоносителя, вторая – на обратный ток воды. Минус – потребуется в 2 раза больше труб, плюсы в возможности отопления большого дома, прогревании всех участков контура, в том числе тупиковых.

Как подобрать бойлер для закрытой системы?

Чтобы система работала в автономном режиме, проще подобрать котел с автоматикой. Один раз настроив параметры, можно больше не касаться конструкции, режимы будут поддерживаться без вмешательства человека. Оптимальный вариант – газовый котел с термостатом, но при отсутствии газовой магистрали подойдет и бойлер электрический, твердотопливный.

Основное правило выбора – мощность. Чтобы не считать параметр по сложным формулам, подойдет простой расчет – на 10 м2 площади нужно 1 кВт мощности бойлера. Таким образом, на помещение в 50 м2 потребуется котел с мощностью в 5 кВт. Но специалисты рекомендуют брать оборудование с запасом в 35-50%, то есть для дома в 50 м2 оптимальным выбором будет котел в 6,5-7,5 кВт.

Правильный выбор котла для закрытой системы

Отопительная система закрытого типа может функционировать в автономном режиме. Специалисты рекомендуют устанавливать автоматические котлы, которые осуществляют работу по параметрам, установленным после монтажа. В таком случае не требуется никакого вмешательства со стороны хозяев, что является очень удобным.

Основные разновидности котлов, в зависимости от топлива, на котором они работают:

• газовые;
• электрические;
• на жидком топливе;
• на твёрдом топливе.

Наиболее подходящим вариантом, для закрытой отопительной коммуникации являются котлы, использующие в качестве топлива газ. При монтаже газового котла для закрытой отопительной конструкции существует возможность подключения к системе комнатного термостата. Этот прибор позволяет выставлять необходимую температуру в отапливаемых помещениях, причём точность температуры является очень высокой (до одного градуса).

К некоторым разновидностям котлов можно подключить специальные датчики погоды, которые устанавливаются снаружи здания и передают информацию о погоде. По их показаниям котёл регулирует мощность и скорость нагрева теплоносителя.

Закрытую систему для обогрев дома можно организовать с любым типом котла, в том числе и электрического

Стоит также сказать несколько слов о моделях, которые функционируют на электрической энергии. Существует три типа таких котлов:

• обычные котлы, включающие в себя трубчатый электронагреватель (ТЭН);
• индукционные;
• электродные.

Два последних типа считаются более компактными и выгодными, с финансовой точки зрения. Кроме этого, они обладают меньшим коэффициентом инерционности, что также является неоспоримым плюсом.

Самыми универсальными на сегодняшний день считаются котлы, которые используют в качестве топлива твёрдые или жидкие материалы.

Твердотопливные котлы имеют возможность организации автоматического контроля за процессом горения, однако, из-за специфики топлива эффективность такой автоматической системы будет ниже.

Расчёт мощности этого устройства производится довольно просто, но и здесь есть свои нюансы. Специалисты советуют подбирать котёл, руководствуясь таким расчётом: на 1 м² площади необходимо 100 Ватт мощности. Желательно подбирать котёл с мощностью несколько выше. Это обусловлено тем, что бывают аномально холодные зимы. Запас мощности должен составлять примерно 30–50%.
