Что из себя представляют захваты для монтажа сэндвич панелей своими руками

Вакуумный захват для сэндвич панелей

Оптимальным вариантом для быстрого и комфортного монтажа станет вакуумный захват – современное и надежное грузоподъемное устройство. Вакуумный захват – траверсная надставка, — универсальный механизм, который может использоваться в сочетании с любым из видов подъемных механизмов. Монтаж с помощью присоски максимально безопасен, может быть, как вертикальным, так и горизонтальным. Также допустим монтаж в наклонной плоскости, например, кровельных ограждений, при этом тип профилирования поверхности роли не играет.

Конструктивно вакуумный захват – это круглая или прямоугольная металлическая присоска, дополненная герметизирующим уплотнителем из резины, каучука, нитрила или силикона. Непосредственно к присоскам с помощью шланга подключен вакуумный насос. Процесс крепления панели к грузоподъемному механизму происходит следующим образом:

• Присоска накладывается на поверхность;
• Поворот специального крана подключает вакуумный насос;
• Поверхности плотно сцепляются друг с другом благодаря герметизирующему уплотнителю.

Для равномерной нагрузки на грузоподъемного устройства и обеспечения безопасности перемещения, вакуумная присоска устанавливается строго по центру. Допустима установка от 1 до 12 присосок на одну панель, что позволяет поднимать конструктивные элементы любой длины и толщины.

Преимущества вакуумной присоски для сэндвич панелей:

• Возможность работать с панелями нестандартной длины и массы;
• Высокий уровень безопасности: в случае аварийного отключения вакуумного насоса, в качественных захватах предусмотрен резервный механизм для удерживания панели в течение длительного времени;
• Возможность быстрой смены ориентации: как правило, вакуумный механизм позволяет разворачивать панель на 360 градусов;
• Экономия времени: панель может подниматься и транспортироваться непосредственно из пакета;

БМЗ – относительно новое направление в строительстве, которому свойственно регулярное внедрение новых технологий. Применения современного оборудования, качественных материалов, соблюдение рекомендаций относительно строительства и монтажа значительно повышают шансы на успех.

ООО «НТК» — строительная компания с 10-летним стажем на рынке, ведущий производитель ограждающих конструкций для быстромонтируемых зданий, предлагает услуги в сфере производства, проектирования и строительства БМЗ. Также у нас вы можете купить стеновые сэндвич панели и сэндвич панели кровельные по разумной цене!

Задайте вопросы относительно сотрудничества менеджеру компании НТК — контакты

Вакуумный захват – Большая Энциклопедия Нефти и Газа, статья, страница 1

Вакуумный захват

Вакуумные захваты могут быть как безнасосного, так и насосного типа. Захват груза происходит при нажатии на него и деформации вакуумной камеры, отпускание – девакуумизацией камеры путем соединения ее с атмосферой управляемыми электромагнитными клапанами.  

Вакуумные захваты представляют собой пустотелые башмаки, плотное прилегание которых к поднимаемой детали обеспечивается неопреновыми манжетами. При подъеме длинномерных грузов, например плетей трубопроводов, захваты соединяются траверсой.  

Вакуумные захваты могут быть как безнасосного, так и насосного типа.  

Вакуумный захват состоит из ручки, диафрагм и устройств разгерметизации. В процессе транспортирования стекло удерживается захватом благодаря разности давления между диафрагмами и стеклом.  

Вакуумные захваты используются при перемещении предметов с ровными, сухими и чистыми поверхностями. Существует много вариантов таких захватов, нов основном они имеют одну или несколько присосок, с помощью которых прикрепляются к поверхности поднимаемого предмета, и специальное устройство ( вентури) или вакуумный насос для создания необходимого разрежения. Легкие объекты или объекты с липкими или полированными поверхностями перемещают с помощью систем выдувания, которые изменяют направление механизма разрежения, создавая в присосках избыточное давление и заставляя присоски отстать от поверхности предмета. Система выдувания применяется для любого типа поверхности. Преимущество вакуумных систем состоит в том, что их можно применять, когда одна поверхность объекта доступна для схватывания.  

Вакуумные захваты по сравнению с подъемными электромагнитами имеют следующие преимущества: возможность перемещения грузов из различных материалов ( металла, бетона, дерева, пластмассы, стекла и др.), возможность транспортирования материалов с различной шероховатостью и сильно корродированной поверхностью; при применении траверсы с несколькими захватами ( рис. 53 6) возможность равномерного распределения массы поднимаемого груза, что позволяет избежать прогибов листового материала при транспортировании; возможность автоматизации работы грузоподъемных машин.  

Вакуумные захваты предназначены для перегрузки полированных деревянных панелей, листового стекла, цветных металлов, мрамора, полимерных материалов, для которых не могут использоваться подъемные электромагниты и другие типы грузозахватных приспособлений. Под действием атмосферного давления захват прижимается к грузу, что позволяет осуществить подъем его.  

Вакуумные захваты всех рассмотренных выше типов могут иметь ручное, автоматизированное или дистанционное управление. В последних случаях клапаны, регулирующие вакуумирование или девакуумирование камер, управляются автоматически по определенной программе.  

Вакуумные захваты начинают все шире внедряться в различных отраслях народного хозяйства как в Советском Союзе, так и за рубежом. Жесткая связь с поднимаемым элементом и быстрота захвата позволяют считать эти грузозахватные приспособления наиболее перспективными как с точки зрения повышения производительности труда погрузочно-разгрузочных и подъемно-транспортных работ, так и возможностей автоматизации этих процессов.  

Вакуумные захваты просты по конструкции. С их помощью верхняя заготовка в стопе вертикального магазина легко отделяется от других.  

Страницы:      1    2    3    4    5

Классификация видов

Захваты для сэндвич панелей бывают механические и вакуумные. Каждый из этих типов агрегатов подобного предназначения обладают характерными особенностями:

Механические захваты включают и модели, которые монтируются в замок плиты, и модели, которые насквозь просверливают саму сэндвич панель, и особые зажимы для поднятия изделия на актуальную высоту. Например, захват-струбцина обладает винтовым механизмом, с помощью которого сэндвич панель можно поднять в горизонтальном положении. А механическая модель под названием «Майна-Вира», как на следующем фото, позволяет поднимать материал в вертикальном положении. Стоит отметить, что практически все модели подобного рода отличаются демократичным уровнем цен. Это, так сказать, бюджетный вариант для проведения облицовочных работ для зданий и сооружений. Однако при его помощи можно выполнить простую и удобную строповку фасада без каких-либо чертежей;

Вакуумный захват для сэндвич панелей, изображенный на следующем фото, позволяет зафиксировать плиту всего за нескольких минут. Вакуумные модели предпочитают опытные строители, так как они более удобны в работе. Однако, стоят они дороже механических вариантов. В процессе применения моделей данного типа необходимо предварительно убрать защитную пленку в том месте, где будет осуществляться захват материала. Не стоит убирать всю пленку сразу, лучше сделать это непосредственно после установки сэндвич панели. Это защитит ее от вероятности повреждения во время установки.

После фиксации плиты в захвате, её необходимо поднять на актуальную высоту. В данном случае вам понадобиться подъёмный кран. А при его отсутствии — лебедка.

Опытные специалисты рекомендуют не повышать траты на строительство приобретением подобного оборудования, если ваш бюджет ограничен. Лучше взять механизмы на прокат на время проведения облицовочных работ.

Как правильно поднять и установить панели

Транспортный пакет с сэндвич-панелями (о технических характеристиках этих изделий читайте в этой статье) поднимается на монтажную высоту специальным оборудованием – вакуумными подъемниками.

Если же для этих целей применяется обычный подъемный кран, необходимо принять ряд мер по предотвращению повреждения панелей:

• Для подъема транспортного пакета применяются мягкие стропы. При этом захват стропами собственно пакета не допускается. Замковые части панелей защищаются от возможного повреждения стропами брусками-распорками, длиной не менее 122 см, равномерно расположенными над и под пакетом;
• Непосредственно с паллеты сэндвич-панель поднимать нельзя.

Также в процессе работ следует придерживаться следующих правил:

Панели должны стыковаться строго под углом 180 градусов, т.е. по вертикали

Стыковка под другим углом может привести к деформации замков; Монтаж следует вести крайне осторожно во избежание повреждения защитного покрытия. В противном случае, срок службы панелей значительно сократится

Вертикальный монтаж сэндвич-панелей: наружные стены.

1. Проверяют отметки уровня фундамента. Допустимое отклонение первой панели от верти­кального уровня не должно превышать ± 3 мм. Устанавливают необходимые специальные элементы — гидроизоляцию фундамента, уплотняющую ленту, U-профиль, прокладку из мине­ральной ваты. На рисунках показаны опора панели на фундамент и на промежуточные опоры.

Следует отметить, что возможны и другие технические решения предусмотренные рабочей документацией.

2.  В местах крепления панелей к несущим конструкциям проверяют величину опорной площади. Размер опорной площадки зависит от толщины сэндвич-панели и условий ее эксплуатации. Минимальный размер опорной площади определяется в проектной документации и должен быть не менее 20 мм.

3. Осуществляют монтаж панелей согласно указаниям проекта. Используют захватывающие механизмы, предназначенные для вертикального монтажа панелей.

4. Проверяют  вертикальность панели, убеждаются в точности мест соединения. Используя ре­комендованные крепления, осуществляют крепление панелей.

5. Монтируют  следующую панель. Внутренние швы вертикального соединения делают гер­метичными.

6. Продолжая  монтаж панелей, регулярно проверяют состояние вертикальности панелей.

7. Устанавливают все необходимые защитные профили. Между собой профили соединены взаим­ным нахлёстом не менее 0,5 см. В случаях предусмотренных проектом, места соединений профилей с панелью уплотняют, используя герметик или уплотнительную ленту типа «Герлен».

Вакуумные захваты для сэндвич-панелей

Для подъема, перемещения и установки сэндвич панелей используют еще один, более современный и надежный тип грузозахватных устройств — вакуумный захват (траверсная надставка). Такой тип уникального оборудования может быть использован с любым видом подъемных механизмов.

С помощью вакуумного захвата возможно безопасно и быстро осуществлять вертикальный и горизонтальный монтаж кровельных и стеновых сэндвич панелей. Сборочные работы могут выполняться и под углом (монтаж скатной кровли), причем рисунок профиля сэндвич панели может быть любым.

Конструкции вакуумных захватов

Конструкция вакуумного захвата состоит из металлической круглой или прямоугольной присоски с герметизирующим эластичным уплотнением — формованной вакуумной пластины (ВП). Материалом для изготовления ВП может служить: резина, натуральный и белый каучук, силикон (высокотемпературный материал), нитрил (маслостойкий).

К присоскам посредством шланга подключен вакуумный насос. При захватывании груза присоска накладывается на его поверхность и поворотом специального крана подключают к вакуумному насосу. Герметизирующее уплотнение не дает возможность воздуху попасть в полость между грузом и диском, груз захватывается.

Специализированные вакуумные присоски и направляющие устанавливаются между ребрами жесткости сэндвич панелей в центре транспортируемого материала, для равномерного распределения нагрузки по всем присоскам. Количество установленных присосок может быть от 1 до 12-ти.

В конструкцию вакуумного захвата входит и опирающийся на плоскую пружину шарнир, благодаря которому захват способен самостоятельно устанавливаться на поверхность транспортируемого груза.

В случае непредвиденного отключения вакуумного насоса, к нему присоединен дополнительный резервуар, который позволяет удерживать даже весьма тяжелые сэндвич панели длительное время.

Такое вакуумное оборудование может работать от двух сменных аккумуляторных батареи. Это дает возможность выполнять подъем сэндвич панелей автономно, в отдалении от источников электроснабжения. Емкости батареи хватает до 250 непрерывных циклов присасывания.

Конструкция такого вида захватов зависит и от методов создания разреживания в вакуумной камере и способов ее девакуумизации.

Преимущества вакуумных захватов

Вакуумные захваты (траверсы) имеют ряд преимущественных особенностей при монтаже сэндвич панелей:

• Присоски обеспечивают сохранность поверхности, не оставляют повреждений и не деформируют профильные листы сэндвич панелей в точке захвата
• Отсутствие сдвига и коробления панели в момент ее фиксации и переноски
• Надежность, удобство закрепления
• Высокая скорость монтажа (в день возможно установить от 500 до 800 кв. м.)
• Для монтажа листа сэндвич панели достаточно двух, трех человек
• Высокое качество выполняемых работ
• Универсальность конструкции
• Возможность изменять ориентацию (допускается вращение на 360 градусов) сэндвич панели в подвешенном состоянии
• Широта функциональных возможностей, легкость перемещения сэндвич панелей нестандартной длины (до 26 метров! )
• Простота и легкость эксплуатации
• Возможен перенос панели к месту монтажа прямо из стопки, без предшествующей подготовки, что дает существенную экономию времени и места под разгрузку

Захват с вакуумными присосками подойдет для монтажа металлических, ДВП, ПВХ, магнезитовых сэндвич панелей с наполнителями всех типов.

Стоимость вакуумных захватов для сэндвич-панелей

Важно знать, что подбирая вакуумный захват для сэндвич панели, цена его буде напрямую зависеть от брэнда производителя и от таких технических характеристик:

• Усилие сжатия
• Грузоподъемность
• Минимальный и максимальный интервал захвата
• Габаритные размеры
• Толщину панелей и их вес
• Технологические возможности, наличие дополнительного укомплектования

При монтаже сэндвич панелей захваты — это весьма нужные грузоподъемные приспособления, которые существенно облегчают монтажные работы. С их помощью возводят быстросборные и быстровозводимые конструкции из сэндвич-панелей, спортивные сооружения, промышленные цеха, торговые центры.

Конструктивные особенности различных захватов

Захваты механического типа разделяются на струбцинные, с защимом в замок и захватом путем сквозного просверливания. Приспособление со струбциной представляет собой металлическую раму с проушиной для закрепления кольца. С внешней стороны рамы имеется несколько отверстий, где располагаются втулки с резьбой, с внутренней стороны к раме прилегает широкая резиновая накладка. Фиксация панели производится вручную, с помощью специальных ручек с резиновыми прокладками, которые вставляются во втулки.

Сцепление с захватом в замок производится путем крепления приспособления к замковому соединению панели (тип соединения – шип-паз). При установке захвата со сквозным просверливанием проводится сверление нескольких отверстий, в которые устанавливаются металлические штифты. Установленные захваты обвязываются текстильными стропами и поднимаются вручную или с использованием механических приспособлений.

Вакуумные захваты оснащены необходимым количеством присосок и имеют дополнительный привод, а для перемещения панелей используется кран. Присоска приклеивается к панели, из цилиндра выкачивается воздух, фиксирующий клапан закрывается, что обеспечивает плотное прилегание и надежность соединения. Могут использоваться для поднятия панелей в вертикальном, горизонтальном и наклонном положении. Модели с большим количеством присосок применяются для перемещения длинномерных и объемных панелей.

Текстильные стропы полностью обхватывают панель и являются самым дешевым видом захвата. Но данный способ перемещения панелей создает трудности с извлечением строп из-под плиты и не подходит для поднятия длинномерных конструкций, поэтому чаще всего стропы используются с механическими захватами или для перемещения небольших панелей.

При выборе приспособления для перемещения сэндвич панелей нужно учесть ряд моментов – размеры здания, а также размер и вес используемых конструкций. Наиболее популярным видом захватов являются механические приспособления, ввиду малой стоимости, надежности и универсальности при использовании. Вакуумные захваты более эффективны при строительстве, но ввиду большой стоимости оборудования чаще всего используются при строительстве крупных объектов.

Компания «РосСельПром» – ведущий российский производитель высококачественных сэндвич панелей. Панели выпускаются на современных производственных линиях и обладают отличными эксплуатационными характеристиками, прочностью и надежностью. Получить подробную консультацию по вопросам использования панелей и строительства быстровозводимых зданий можно по телефону: +7 (812) 945-62-32, +7 (921) 972-11-89, +7 (812) 677-21-73, +7 (911) 818-36-07.

Как сделать захват самостоятельно

Если нет возможности приобрести захват в магазине или взять его в аренду, то можно изготовить приспособление самостоятельно.

Самодельный инструмент состоит из таких частей:

• рычаг — контролирует силу сжатия;
• зажимные губы;
• подвижный элемент — приводит в движение зажимные губы;
• основная рама.

Самодельная струбцина — пошаговая инструкция

Сделать струбцину можно из детской деревянной вешалки. Для этого потребуется:

• вешалка;
• две шпильки.

Изготовляют струбцину в такой последовательности:

Шаг 1. Вешалку разделяют на две равные части.

Шаг 2. Отмечают на ней места, куда необходимо вставить шпильки.

Шаг 3. Сверлят отверстия.

Шаг 4. Делают паз для стопорных гаек, вставляют гайки.

Шаг 5. Вставляют шпильки с резьбой и фиксируют гайками.

Видео — Работа с вакуумными захватами

Такелажные работы связаны с повышенным риском. Поэтому использовать самодельные зажимы необходимо только в крайних случаях и при работе с панелями небольших размеров. Однако и в этом случае необходимо соблюдать правила техники безопасности, чтобы не допустить травмирования людей, работающих на строительной площадке.

Механический тип захватов

Механические захваты разделяются по таким характеристикам:

• захваты механического типа — рычажковый, струбциновый и т. д.;
• грузоподъемность — до полутонны кг;
• ширина раскрытия — зависит от толщины стенового или кровельного материала;
• конструкция рамы — толстолистовая или трубчатая.

Для работы с сэндвич-панелями используют различные механические приспособления

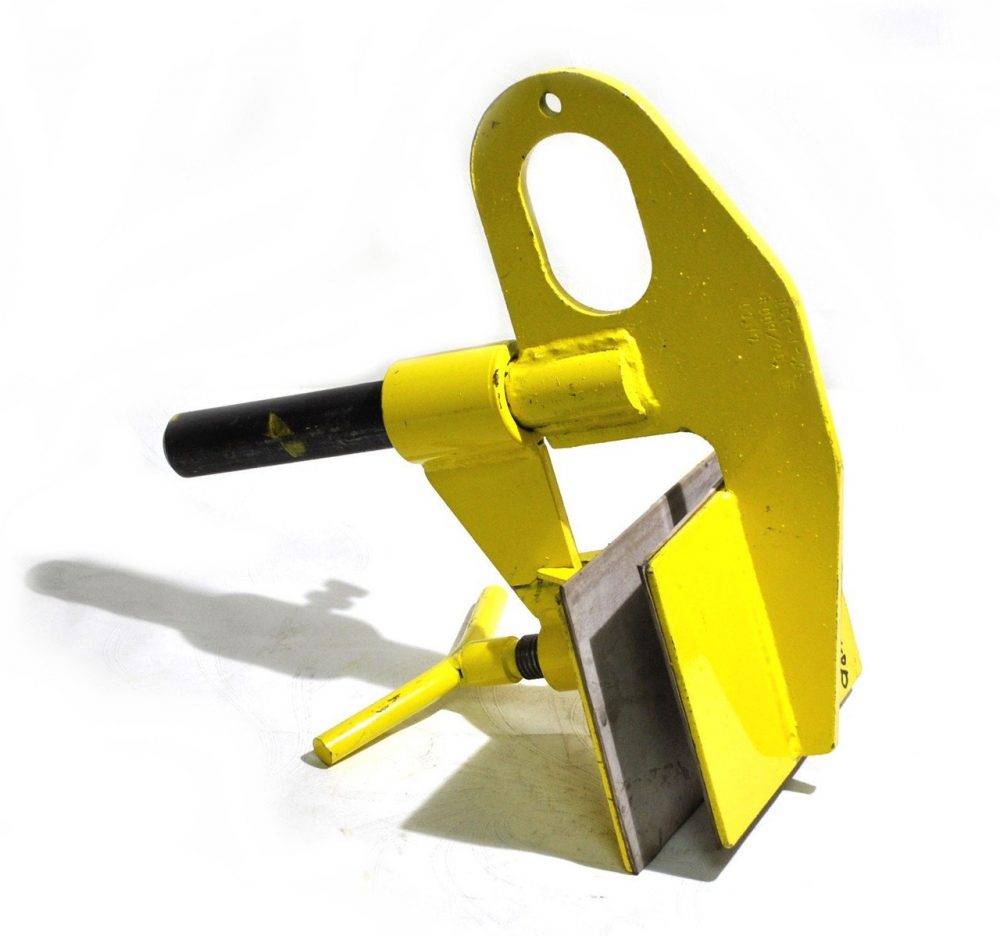

Захват-струбцина

Это классический инструмент для погрузки и перемещения различных предметов. Составные части инструмента — винтовой механизм и главная рама. Такой вид захвата позволяет перемещать сэндвич-панели весом до 200 кг, толщиной до 200 мм.

В основе захвата-струбцины — С-образная рама. Она может иметь телескопическую конструкцию, что делает оборудование более функциональным. Сверху к раме приваривают проушину, в которую крепится стальное кольцо. В одно боковой стенке посверлено до 3 отверстий под резьбовые втулки. На противоположной стороне располагается накладка, изготовленная из рифленой резины для лучшего сцепления с поверхностью плиты.

Захват-струбцина

В резьбовое отверстие втулки вставляется рукоять, на конце которой тоже накладка из рифленой резины. Для фиксации панели вращают рукоять до тех пор, пока груз не будет надежно зафиксирован. Благодаря подвижному элементу контролируется сила сжатия. Присутствие регулирующего механизма предохраняет строительный материал от повреждений.

Струбцинный захват обычно ярких цветов — желтого, красного. Окрашивание в эти цвета — требование правил техники безопасности.

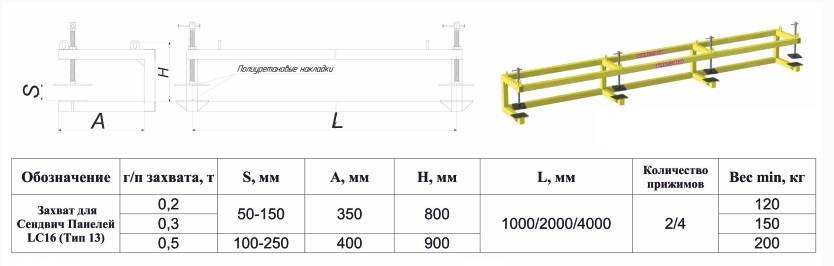

Если возникает потребность в монтаже длинномерных панелей, используют траверсу (так называют поперечную балку).

При работе с подобным зажимом необходимо учитывать такие факторы:

• усилие одностороннего прижима составляет от 70% суммарной массы поднимаемого груза;
• чем больше площадь накладки из резины, тем меньше вероятность повреждения панели;
• рамы трубчатой конструкции снижают общий вес захвата, хотя несущая способность от этого не уменьшается.

Если грузоподъемность струбцинного захвата менее 250 кг, то роль С-образной ямы исполняет резьбовая шпилька диаметром от 32 мм. По ней перемещаются ползунки, одна поверхность которых покрыта резиновым слоем.

Разновидность захвата-струбцины, которая может использоваться при монтаже кровельных панелей

Рычажный зажим

Этот механический захват менее распространен. Приспособление имеет вид одностороннего ломающегося рычага, на котором расположено два элемента — тяга и коромысло. При этом один ползунок пассивный, другой — активный. Именно вторым ползунком регулируют ширину зева. Прижимная часть коромысла отделана резиной, как в струбцинных моделях.

Другая сжимающая поверхность находится на противоположной стенке рычага. Сверху к рычагу приварено кольцо. Когда тянут за кольцо, на коромысло давит собственный вес, и оно опускается, тяга перемещается к сэндвич-панели. Груз удерживается за счет технического натяжения рычага до тех пор, пока траверса находится в воздухе.

Виды захватов

Отчасти редкое применение этого механизма объясняется необходимостью в более строгом уходе. Вместе с тем, это инструмент с хорошей грузоподъемностью, которая составляет не менее 350 кг.

Рычажный захват нельзя использовать при отрицательных температурах

«В замок»

Этот вид захвата применяется относительно редко, хотя существует долго время, и представляет собой форму «шип-паз». Для перемещения панель кладут на прокладки по всей длине. Этот метод применяется только в случае, когда предстоит горизонтальную установку панелей.

Замочное крепление довольно опасно при ведении такелажных работ. Если панель смещается, то существует вероятность выхода из строя замка, в результате чего сэндвич-панель может сорваться. Крепление «в замок» не применяется для длинномерных предметов.

Захват «в замок» весьма опасен для перемещения сэндвич-панелей

Сквозное просверливание

Такой захват применяется, когда предстоит вертикальный монтаж панелей. Сэндвич-панели просверливают, в отверстие вводят штифт захвата. Отверстия, которые при этом образовались, потом скрывают за фасонными изделиями или крепежами.

У этого способа захвата есть много недостатков:

• повреждается строительный материал;
• не всегда получается добиться точной сверловки отверстий с обеих сторон;
• необходимо разместить штифт под углом 90° к плоскости панели и параллельно подъемному механизму.

Такой метод подъема нельзя использовать для длинных и тяжелых панелей.

Часто строители используют именно этот инструмент захвата

Видео — Самодельные захваты из швеллеров

https://youtube.com/watch?v=c9FVpJSdWgo

Это интересно: Ремонт фундамента старого деревянного дома — разбираем основательно

Назначение и область применения сэндвич-панелей

Основное применение конструкций — сооружение стен и крыш зданий. Это могут быть объекты промышленного или сельскохозяйственного назначения, магазины, спортивные сооружения и жилье. Благодаря высоким теплотехническим качествам такие постройки достаточно комфортны, а их возведение занимает считанные дни.

Широкий выбор фактуры и цвета отделки позволяет придавать этим зданиям привлекательный внешний вид. Хозяйственные помещения, офисные кабинеты нередко обходятся даже без внутренней отделки.

Панели имеют относительно небольшой вес. При толщине 100 мм квадратный метр материала весит порядка 20 кг. Это значит, что блок метровой ширины и длиной 4-5 м три человека могут установить, не прибегая к услугам грузоподъемной техники.

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

болгарка УШМ

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Для выполнения работ подойдут следующие инструменты:

ленточная пила по металлу;

ленточная пила по металлу

циркулярная пила по металлу;

циркулярная пила по металлу

электрические ножницы по металлу;

электрические ножницы по металлу

электрический лобзик.

электрический лобзик

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

строительный уровень

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

ручная пила с зубьями среднего размера

Сверлить конструкции можно с помощью обычной дрели.

дрель электрическая

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Установка сэндвич панелей своими руками

Сэндвич панели сегодня являются самым популярным материалом для строительства домов. При этом пользуются уже готовыми панелями или осуществляют их сбор на месте. Панели, требующие сборку, имеют стоимость ниже, чем у готовых. Но и времени при их установке уходит больше. Одно из их преимуществ – легкий вес, поэтому их гораздо легче поднимать. Сэндвич панель имеет трехслойную структуру, внешние слоя жесткие, а в среднем слое находится утеплитель. Внешний слой изготовлен из металла или ПВХ. Утеплитель состоит из стекловолокна, минеральной ваты или пенополиуретана.

Материалы, из которых изготавливается внешняя панель определяют ее предназначение.

• Изготовленная из металла или железа конструкция, служит для крыши или для строительства каркаса.
• ДВП применяют при строительстве зданий.
• ПВХ, служит для внутренних откосов.

Панель с утеплителем из минеральной ваты требует соблюдение четких инструкций при монтаже, так как при попадании влаги в середину конструкции, теряются ее теплоизоляционные свойства.Наиболее надежным считается пенополиуретановый утеплительный материал. Ему не страшна сырость и он надолго сохранит свои свойства.

Существует два типа сэндвич панелей – для стен и для кровли. Первые обладают гладкой поверхностью. Вторые имеют двухстороннюю или одностороннюю поверхность, изготовленную из железа. Кроме того, кровельные панели имеют замок специальной конструкции, обеспечивающий надежную водонепроницаемость, что наиболее необходимо для крыши.

Инструменты для резки сендвич панелей

• Ручной электрический лобзик.
• Электро ножницы для металла.
• Пила по металлу.

Резку выполняют при установке, уже на закрепленной конструкции.

Применение захвата при установке

Захваты при установке сэндвич панелей используются с механической или вакуумной системой.

К механическим относятся: струбицина, с винтовой системой, для поднятия панели в горизонтальном виде и «майна-вира» для поднятия вертикально.В вакуумных захватах есть присоски, с присоединенными к ним шлангами, которые соединяются с насосом. Благодаря откачки воздуха в местах соприкосновения присосок с панелями, происходит надежное их соединение. Такие механизмы используются для поднятия панелей вертикально и горизонтально.

Основные этапы установки

Подготовительные работы

1. Установка каркаса.
2. Обработка антисептиком частей из дерева.
3. Защита от коррозии конструкции из металла. Для этого с нее нужно убрать ржавчину и наложить грунтовку.
4. Нанесение уплотнительной прокладки (монтажная пена).
5. Наклейка полимерной ленты на каркас.

Монтаж панелей на кровлю

Инструменты и материалы

При данном монтаже используются следующие инструменты и материалы: Захват для поднятия конструкций, ножовка, шуруповёрты, скребок, панели, саморез, герметики, и др.

Поднятие – самое важное при осуществлении монтажа кровельных панелей. В этом случае, важно не нанести повреждений в замке

После поднятия, происходит установка конструкции на крыше в следующем порядке:

1. Осмотр замков. Минеральная вата не должна выступать за край замка.
2. Удаление лишней ваты при помощи скребка.
3. Монтаж необходимо начинать с конька крыши.
4. Закрепление панели производится по направлению к торцу дома.
5. Далее осуществляется выравнивание края панели относительно торца.
6. С помощью натянутого шнура нужно убедиться, что кромка конструкции расположена параллельно оси дома.
7. Крепление конструкции, с использованием саморезов.
8. Нанесение на замки герметика.

Монтаж стеновых панелей

Помимо инструмента, который нужен при установке, понадобится еще и отвес.

Существуют два вида такой установки – горизонтально и вертикально.

При первом способе конструкции прикрепляются при помощи саморезов близко к цоколю и кровле.

При втором — закрепление осуществляется при помощи замков.

Монтаж нужно начинать с цоколя дома, осуществляя крепление ближе к каркасу.

1. Закрепить профиль саморезом.
2. Нарезать панели при помощи электро лобзика.
3. Нанести монтажную пену на откосы.
4. Закрепить боковые откосы.
5. Заполнить пеной проёмы между откосом окна и панелью.
6. Закрепить финишный профиль.

Особенности монтажа и ухода за поверхностью

При монтаже важно уделить внимание надежности стыков во избежание попадания воды и атмосферных осадков через конструкцию. Перед устройством стен обеспечьте изоляцию нижних СИП-панелей от проникновения влаги от фундамента дома. Для этого требуется проложить рубероид, на него – слой минеральной ваты

Для этого требуется проложить рубероид, на него – слой минеральной ваты

Перед устройством стен обеспечьте изоляцию нижних СИП-панелей от проникновения влаги от фундамента дома. Для этого требуется проложить рубероид, на него – слой минеральной ваты.

Ширина минваты должна быть на 2 см больше, чем толщина стены. Выступы на 1 см с каждой стороны обеспечивают надежную защиту. Укладка минваты проводится с заполнением пазов нижних панелей, убедитесь, что не осталось пустот.

Защитную пленку с панелей можно снимать сразу же после окончания возведения конструкций.

Обратите внимание на защитное покрытие СИП-панелей – его легко повредить в процессе выполнения монтажных работ. Также необходимо проводить профилактический осмотр конструкций, если повреждения будут обнаружены, их можно устранить с помощью покраски

Также необходимо проводить профилактический осмотр конструкций, если повреждения будут обнаружены, их можно устранить с помощью покраски.
