Как подключить электричество от столба к дому

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

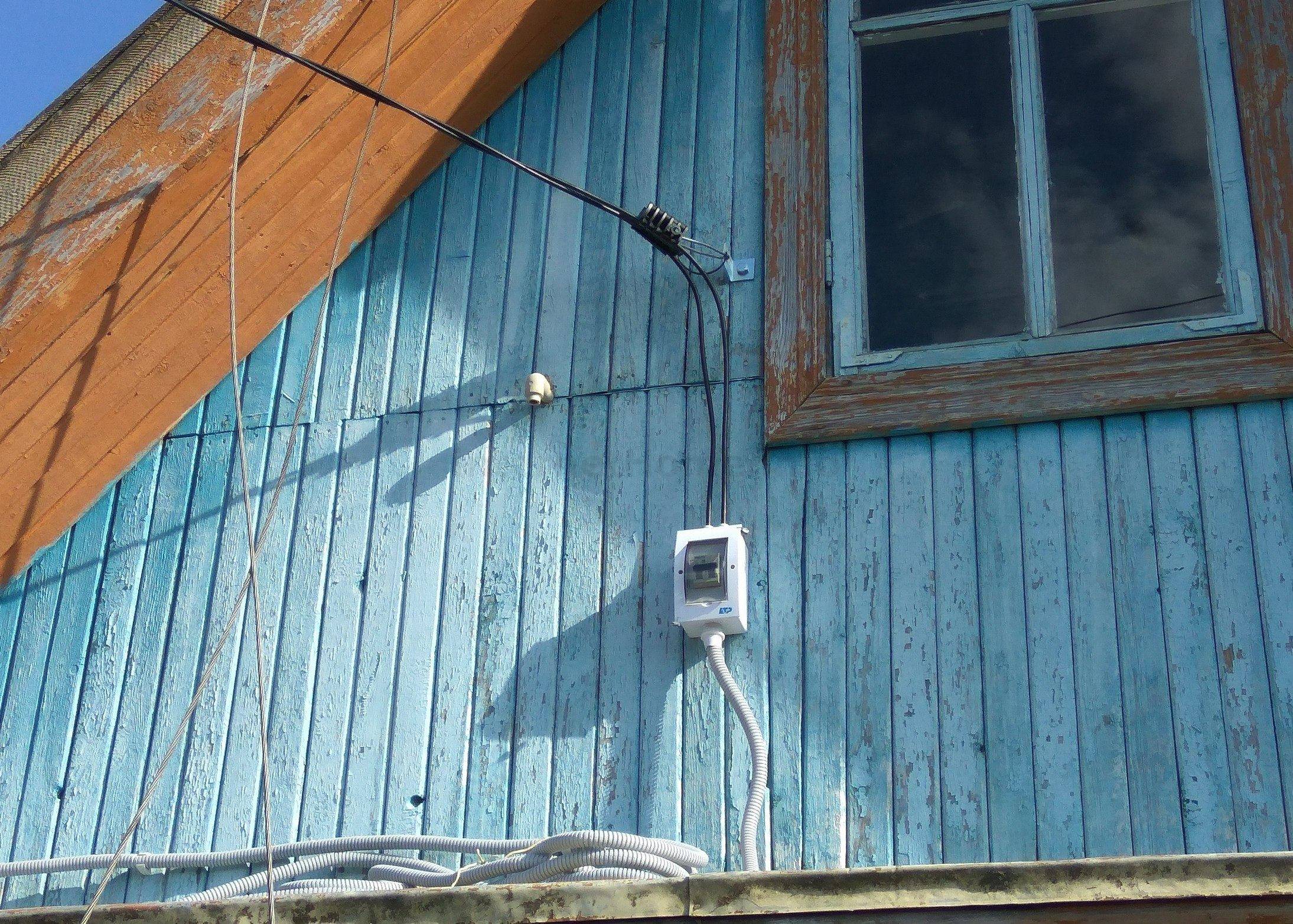

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

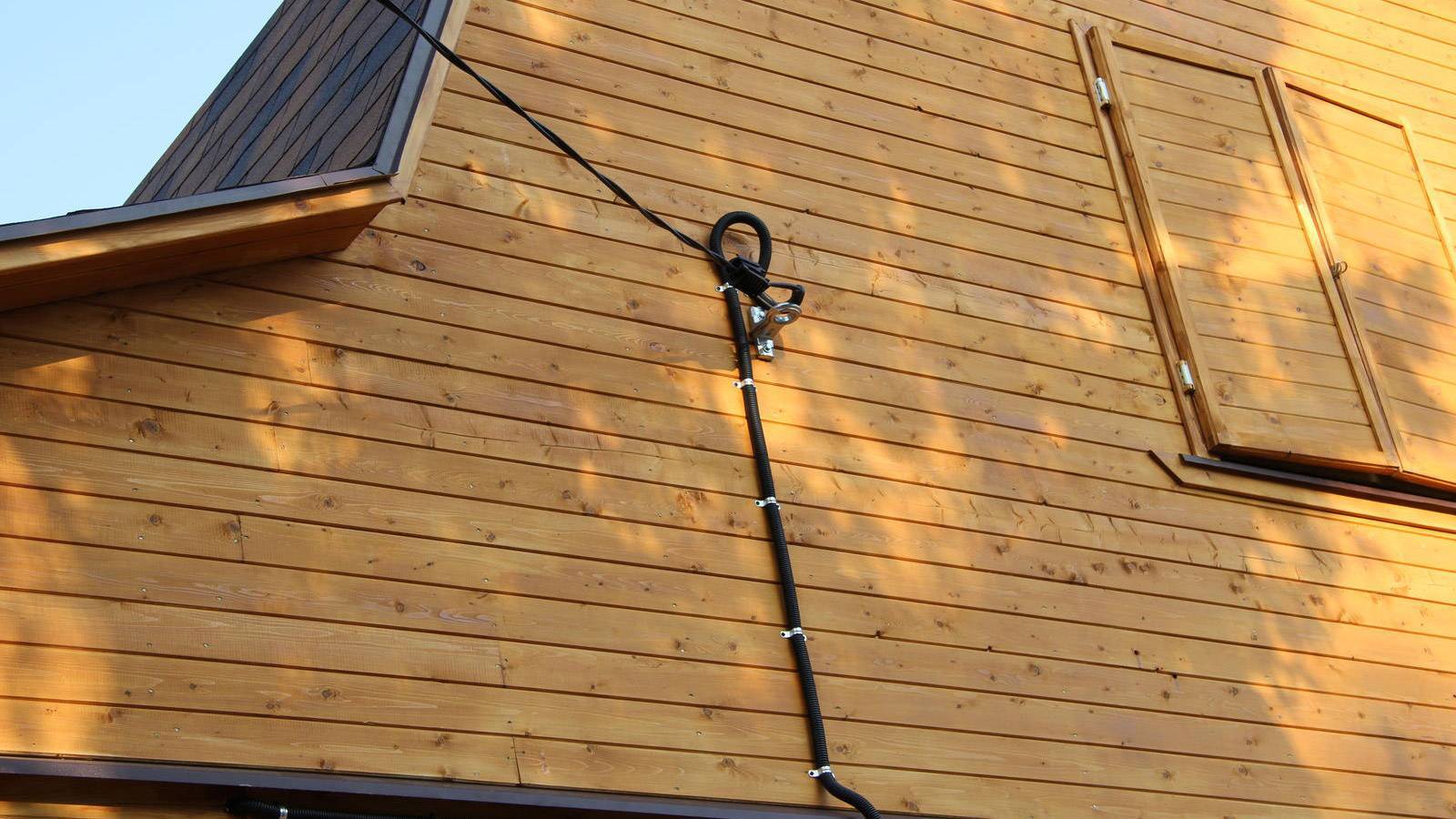

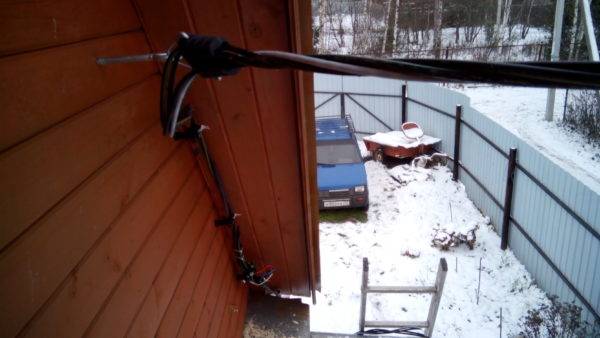

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Подземный способ

Схема заключается в опускании кабеля, заключенного в металлической трубе вниз по опорному столбу. Вырывается траншея от столба к зданию в глубину не менее 0,8 м. Кабель, проходящий по траншеи помещают в трубу из пластика или металла, лучше чтобы она была бронированной. Далее траншея засыпается.

Электрификация дома подземным способом может выполняться 2 методами:

• Провод поднимается на стену более 2 м;
• через основание.

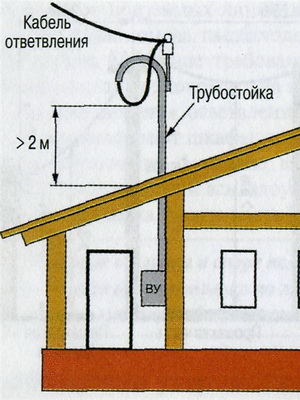

В первом методе электрокабель, спрятанный в трубопровод из металла, проводится до внешнего щитка. А во втором через отверстие в фундаменте. Здесь кабель прячется в бронированную трубу и выводится к месту расположения электрощита.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

через клеммную колодку;

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

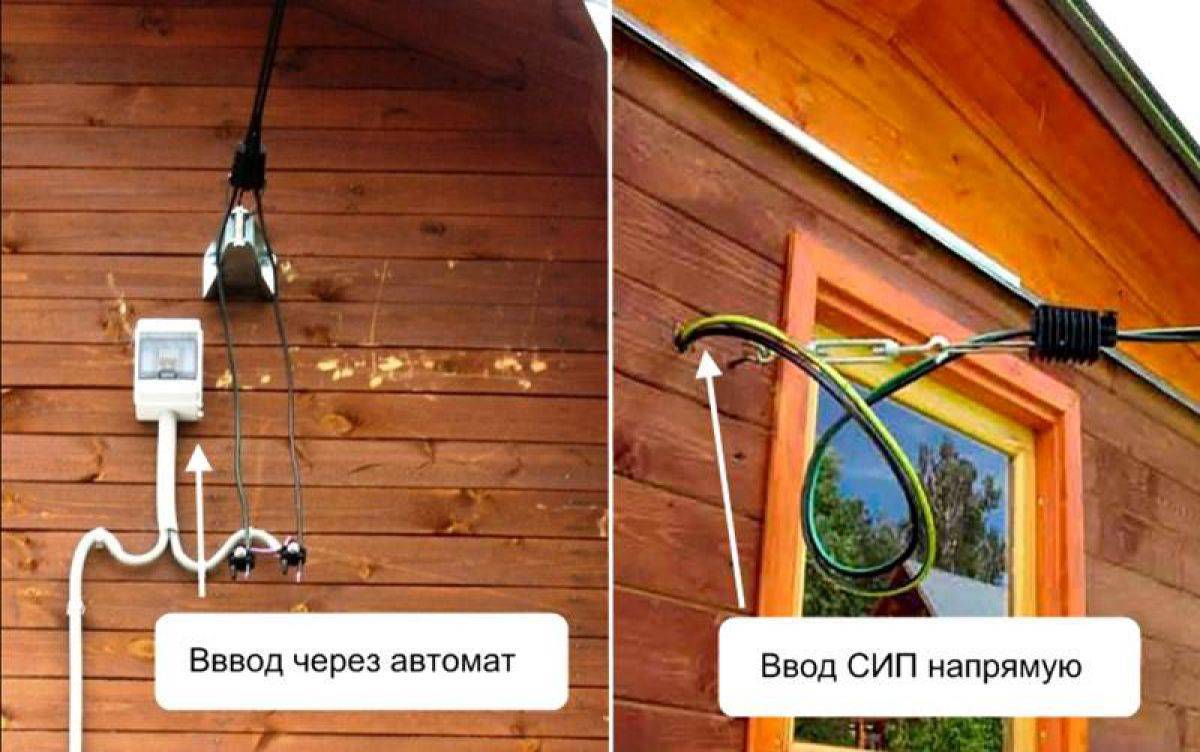

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

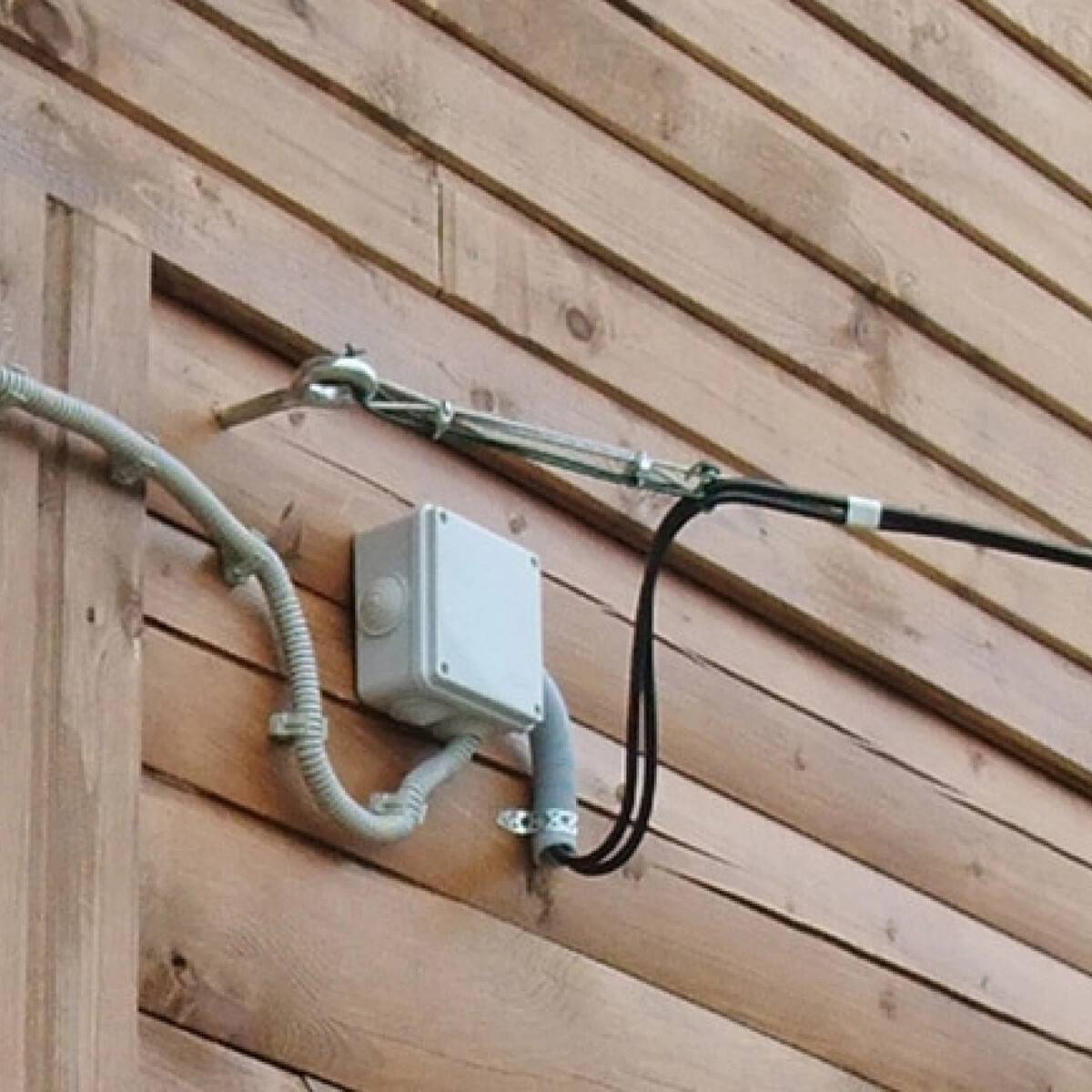

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

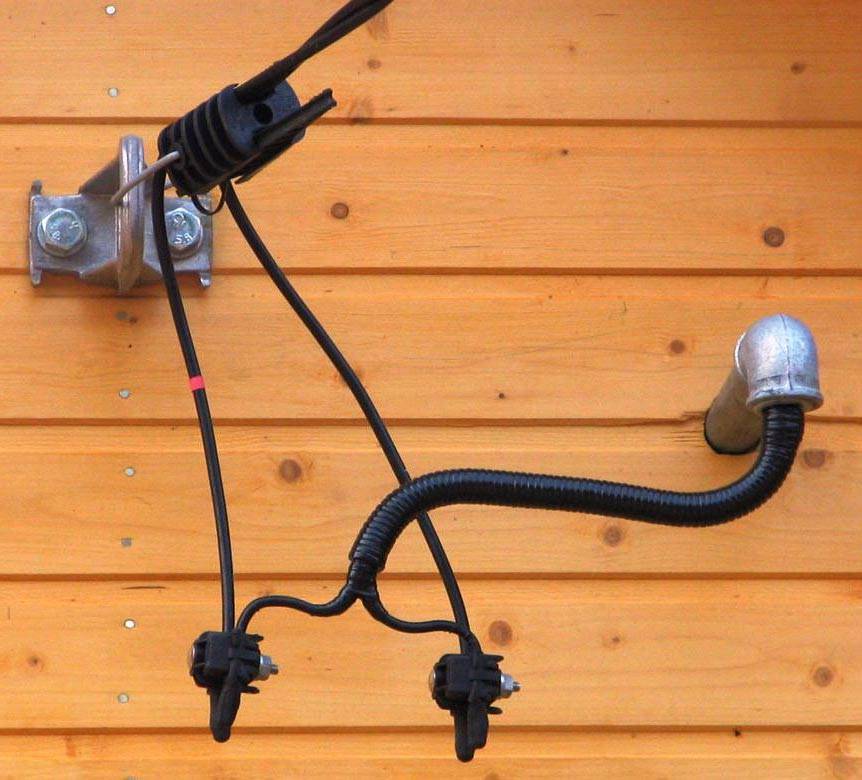

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

Воздушная прокладка кабеля

Для того, чтобы была выполнена воздушная прокладка кабеля, используется специальная металлическая труба- стояк, которая служит одновременно и каналом для кабеля, и опорой для крепления изоляторов. Монтировать изоляторы к такой стойке намного проще, чем к стене дома. Можно воспользоваться крепежом для металла – саморезами или болтовыми зажимами. Трубостойка для ввода электричества присоединяется к проводу заземления. Сам кабель должен располагаться не ниже 2 м от поверхности крыши. Для прокладки воздушной линии применяется практически любой вид кабеля или провода, главное, чтобы его характеристики удовлетворяли условиям наружной проводки.

Пакет документов для подключения электричества

Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.

К заявке в энергоснабжающую компанию прилагается следующий комплект документации:

• копии кодов идентификации и гражданского паспорта владельца объекта;
• комплект копий документов, подтверждающих регистрацию собственности.

В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.

После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.

Ввод электроэнергии в здание

Как уже говорилось выше, прокладка вводного кабеля — прерогатива работников энергосбытовой организации.

Подключение дома к линии электропередачи можно осуществить тремя методами:

1. Воздушная линия от столба к зданию. Применяются алюминиевые провода без изоляции. Способ небезопасен, его в последние годы стараются не использовать.
2. Ввод от воздушной линии с помощью СИП. Благодаря надежности линии и безопасности эксплуатации такой способ доставки электричества считается приоритетным.
3. Бронированный подземный кабель. Способ считается самым безопасным (особенно для деревянных строений), однако его недостаток в дороговизне. Применяется редко.

Несмотря на описанные выше преимущества СИП, существует немало противников этой технологии, когда речь идет о жилых зданиях (даже если это дома из кирпича или камня). Многие специалисты считают изоляционный слой СИП недостаточно надежным для жилых строений.

Чтобы предотвратить нежелательные последствия в случае разрыва изоляции, кабели должны стоять на определенном расстоянии от строительных конструкций.

Дело в том, что воздушные линии защищены от коротких замыканий автоматическим устройством, работающим в условиях больших токов, и отключение в случае надобности происходит с некоторой задержкой. Даже за небольшой отрезок времени возникшая электрическая дуга может зажечь строительные конструкции, особенно если те деревянные.

Тем не менее, большая часть специалистов отдает предпочтение СИП. Многочисленные преимущества этой разновидности кабеля сводят на нет недостатки, тем более что безопасность можно обеспечить с помощью специальной толстостенной металлической трубы, в который укладывается кабель.

Труба позволяет нейтрализовать воздействие электрической дуги

Рекомендуется обращать пристальное внимание на входное и выходное отверстия трубы: они должны покрываться гофрированным материалом, чтобы предотвратить перетирание провода о металл

Один из способов организации ввода — переход от алюминиевых жил СИП на внутренний кабель, который используется для разводки по зданию. Основное требование к такому кабелю — огнеустойчивость. Кроме того, участок до щита нужно дополнительно защитить автоматом-выключателем. Автоматическое устройство тем более необходимо, если применяются провода без изоляции, присоединенные к отрезку кабеля.

Подземный способ

Схема заключается в опускании кабеля, заключенного в металлической трубе вниз по опорному столбу. Вырывается траншея от столба к зданию в глубину не менее 0,8 м. Кабель, проходящий по траншеи помещают в трубу из пластика или металла, лучше чтобы она была бронированной. Далее траншея засыпается.

Электрификация дома подземным способом может выполняться 2 методами:

• Провод поднимается на стену более 2 м;
• через основание.

В первом методе электрокабель, спрятанный в трубопровод из металла, проводится до внешнего щитка. А во втором через отверстие в фундаменте. Здесь кабель прячется в бронированную трубу и выводится к месту расположения электрощита.

Преимущества СИП

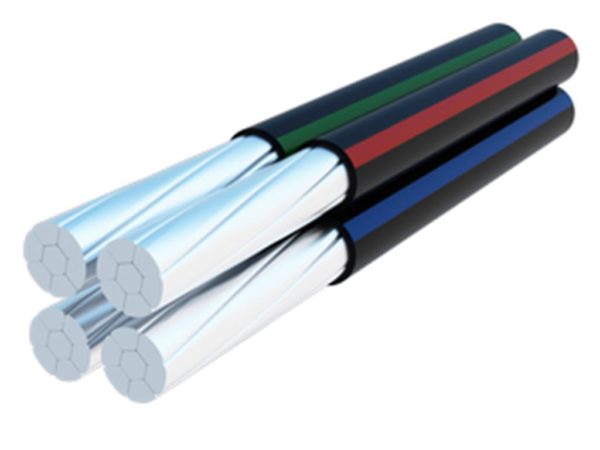

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).

Специфика использования СИП

Использование провода в воздушной линии

Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:

• предварительно установить опоры ВЛИ, закрепив на них зажимы;
• сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
• закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
• выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
• подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.

Выбор сечения высоковольтных проводов по нагрузке

Предварительно делается выбор сечения провода по нагрузке с учетом требования техники безопаности. Для прокладки в грунте без защиты лучше всего подойдет бронированный ВББШв. Если вы решили воспользоваться ВВГ, АВВГ или их модификациями, лучше защитить кабель на всем пути с помощью стальных или пластиковых труб. Подбирайте диаметры труб так, чтобы они входили друг в друга, границу стыков можно замотать тканью и пропитать смолой или битумом. Тогда не придется сваривать трубы между собой, что не только долго, но и дорого.

Выбор высоковольтных проводов стоит осуществлять с учетом того, что кабель можно вводить в здание, не поднимая его на стену, а скрыто проложив в ней над фундаментом. В этом случае в стене бурится отверстие немного ниже уровня земли, куда вмуровываются асбестоцементные трубы, через которые кабель заходит в дом.

Если проводников несколько, то таких труб тоже должно быть несколько. Глубина траншеи зависит от мощности подаваемой энергии. Если она не превышает 20 кВт, можно ограничиться глубиной 70 см, при 35 – 45 кВт глубина должна быть не менее 1 м. Глубина в 1 м также обязательна, если кабель проходит через дорогу. При прокладке кабеля в пластиковых трубах достаточно глубины 50 см.

Трубостойка для ввода электричества

Если оно больше 20 м, то придется ставить дополнительную опору посередине – между домом и столбом опоры, поскольку кабель может оборваться под собственной тяжестью или под действием ветра и осадков. От опоры до стены дома протягивается трос для поддержания кабеля и предотвращения его провисания. Это сооружение называется трубостойка для ввода электричества в дом воздушным путем.

Проводник крепится к тросу хомутами. Если кабель пролегает над проезжей частью, то он должен находиться на высоте не менее 6 м от земли, если над пешеходными дорогами – на высоте не менее 3,5 м. Не допускается прохождение кабеля сквозь заросли кустов и кроны деревьев. Точка крепления линии к стене располагается на высоте не менее 2,75 м.

Ввод энергии в дом надо организовать как можно тщательнее, от этого зависит надежность электропитания дома и его безопасность. Кабель можно прокладывать несколькими путями.

Преимущества СИП

1. Проводники изолированы при помощи сшитого полиэтилена, устойчивого к атмосферным воздействиям.
2. Высокие изоляционные свойства провода исключают случайные поражения электрическим током при монтаже, ремонте, эксплуатации, исключают короткие замыкания из-за касания проводников или обрыва.
3. Низкие расходы на монтаж благодаря возможности вести провода по фасадам подключаемых объектов, использовать короткие опоры, организовывать совместную подвеску, а также отсутствию необходимости применять изоляторы и траверсы.
4. Снижение электропотерь из-за уменьшения реактивного сопротивления, возникающего в изолированных проводниках.

Прокладка под землёй

Подземный ввод эстетичен, ведь он не портит архитектурный дизайн, хотя его прокладка обойдётся дороже. Кроме того, подземный ввод в дом имеет и другие преимущества, например, минимальный риск механических повреждений, возгорания, кражи или вандализма, независимость от капризов погоды.

Последнее обстоятельство более чем востребовано. Достаточно вспомнить недавние летние ураганы, прокатившиеся по России и вырывавшие с корнем вековые деревья.

Сначала разрабатывают проект. Если опыта нет, лучше поручить это специалисту. Кроме того, получают разрешение от соответствующих служб, отвечающих за подземные коммуникации. Перед началом земляных работ выполняют трассировку кабеля под контролем специалистов.

В этом вопросе не спешат. Ведь случаев, когда повреждались коммуникации, например, водопроводы или электрические кабели высокого напряжения, много. Ко всему прочему, расположение некоторых коммуникаций на чертежах может не совпадать или вообще отсутствовать.

Порядок выполнения подземного ввода следующий:

1. От опоры воздушной линии электропередач 0,4 кВ выкапывается траншея глубиной от 70 до 90 см.
2. В траншее делается песочная подушка для отвода излишков влаги толщиной не менее 20 см. Подушка обязательно трамбуется.
3. В траншею волнообразно укладывают кабель. Делать запас в виде колец нельзя.
4. В верхней части траншеи размещают сигнальную ленту. Она должна быть уложена на расстоянии 250 мм от кабеля.
5. Через некоторое время произойдёт усадка грунта. Для устранений последствий усадки насыпают холмик грунта высотой 20 см.
6. После укладки кабеля проводят испытание изоляции мегометром.

Учитывают минимальные отступы от растений, других конструкций и коммуникаций на придомовом участке.

Теперь разберём, какой кабель нужно использовать для подземного ввода.

Выбор марки и сечения кабеля

Для подземной прокладки провод СИП и обычные кабели, например, ВВГ, предназначенные для проводки внутри помещения, не подходят.

Для этих целей выбирают бронированные кабели марок АВББШВ или ВБбШВ.

Использование брони позволяет защитить кабели от механических воздействий, но помните, что оболочка из ПВХ не обладает стойкостью к воздействию солнечного излучения и требует дополнительной защиты.

Нужна ли труба для прокладки

Защита от механических повреждений никогда не лишняя. Предугадать развитие таких событий, при которых произойдёт повреждение кабеля, нельзя. Например, кабель может быть повреждён грызунами или блуждающими токами.

Поэтому трубу применяют при прокладке кабеля от опоры и при прокладке кабеля по стене дома. Также трубы используют, когда прокладка производится рядом с деревьями.

При подключении к дому устанавливают трубу на высоту 2 метра, а затем заводят кабель в дом.

Подбор сечения и марки

Выбирая марку СИП, следует принимать во внимание такие факторы:

• предназначение воздушной линии;
• эксплуатационные условия, местоположение прокладки, требования к безопасности;
• нужное количество фаз;
• общая предполагаемая мощность.

Особенности конструкции разных марок СИП:

1. СИП-1: оголенный сердечник из стали на нулевой несущей жиле;
2. СИП-2: изоляционным материалом покрыт ноль несущей жилы;
3. СИП-3: каждая жила имеет армированный сердечник, заключенный в изоляционный слой;
4. СИП-4: жилы изолированы, но сердечники не используются;
5. СИП-5: отсутствуют сердечники, а в качестве изоляции используется светостабилизированный полиэтилен. Кабель имеет маркировку «НГ», что указывает на его негорючесть. СИП-5 можно использовать даже внутри зданий, хотя в большей степени этот СИП, как и любой другой, предназначен для наружных линий.

Легче всего подобрать сечение СИП. Дело в том, что минимальное поперечное сечение такого кабеля не может быть меньше 16 квадратных миллиметров. Этого с лихвой хватит для обеспечения электричеством среднего по размеру частного дома.

Если же нужно ввести кабель в большой частный дом или многоквартирное здание, для расчета требуемого сечения придется воспользоваться специальными справочными таблицами.

Наиболее распространенный СИП — двужильный (ноль и фаза) или четырехжильный (две дополнительные фазы). Очень редко применяются кабели с пятью жилами и дополнительным предохраняющим проводником PE.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.
