Причины появления и последствия
Поводом для возникновения воздушных пробок служат следующие факторы:
- Во время монтажа допущены ошибки, в том числе, неправильно сделаны места перегибов или неверно рассчитаны уклон и направление труб.
- Слишком быстрое заполнение теплоносителем системы.
- Неправильный монтаж воздухоотводящих клапанов или их отсутствие.
- Недостаточное количество теплоносителя в сети.
- Неплотные соединения труб с радиаторами и другими частями, из-за чего происходит попадание воздуха извне внутрь системы.
- Первый запуск и избыточный нагрев теплоносителя, из которого под воздействием высокой температуры активнее выводится кислород.
Наибольший вред воздух может принести системам с принудительной циркуляцией. При нормальной работе подшипники циркуляционного насоса всё время находятся в воде. При прохождении через них воздуха, они лишаются смазки, что приводит к повреждению скользящих колец из-за трения и нагрева или вовсе выводит из строя вал.
Вода содержит в растворённом состоянии кислород, углекислый газ, магний и кальций, которые при повышении температуры начинают распадаться и оседать на стенках труб в виде известкового налёта. Места труб и радиаторов, заполненных воздухом, больше остальных подвержены воздействию коррозии.
Признаки, по которым можно определить, есть ли воздушные пробки в трубах и радиаторах
Из-за воздуха в системе отопления батареи нагреваются неравномерно. При проверке на ощупь их верхняя часть, по сравнению с нижней, имеет заметно меньшую температуру. Пустоты не дают прогреться им должным образом, поэтому и помещение хуже отапливается. Из-за наличия воздуха в системе отопления при сильном нагреве воды в трубах и радиаторах появляется шум, похожий на щелчки и перетекание воды.
Определить место, в котором находится воздух, можно обыкновенным постукиванием. Там где нет теплоносителя, звук будет более звонким.
Обратите внимание! Перед тем как удалять воздух из сети, следует найти причину его появления и ликвидировать её. Особенно внимательно проверяют сеть на герметичность
Когда отопление запущено выявить неплотные соединения крайне сложно, так как на горячей поверхности вода быстро испаряется
Особенно внимательно проверяют сеть на герметичность. Когда отопление запущено выявить неплотные соединения крайне сложно, так как на горячей поверхности вода быстро испаряется.
Как спустить воздух в многоквартирном доме
Спуск воздуха можно произвести следующими способами.
Перепускание стояка на сброс
Выполняется сотрудниками ЖКХ. Для спуска воздуха устанавливаются устройства на верхних этажах.
Если воспользоваться ими не удаётся (квартира закрыта, никого дома нет), можно осуществить перепуск из подвала — для двухтрубной системы.
На стояках должны быть предусмотрены сбросники. Они располагаются после вентилей. При наличии следует запастись шаровым краном с диаметром, как у заглушки.
Процесс:
Стояки перекрываются (вентилями)
На одном из них очень медленно и осторожно откручивается заглушка. Не более 1—2 оборотов, так, чтобы почувствовать напор воды. Прежде чем крутить дальше, надо подождать, пока напор спадёт
На место заглушки вкручивается шаровой кран с уплотнением. Установленный сбросник открывается полностью, затем подаётся вода на второй
Прежде чем крутить дальше, надо подождать, пока напор спадёт. На место заглушки вкручивается шаровой кран с уплотнением. Установленный сбросник открывается полностью, затем подаётся вода на второй.
Для успешного результата нужно заранее посмотреть, как выполнена схема разводки теплоцентрали дома.
Оптимально, если радиаторы по ходу контура находятся на подающем стояке, тогда установка второго со сбросником на обратку решит проблему: воздуха не будет. Когда отопительные приборы распределены по двум стоякам, гарантии стопроцентного результата нет.
Если проблема не решена, производятся те же действия в противоположном направлении. Для этого шаровой кран переставляется на второй стояк.
Важно! Винтовые вентили не переносят направления тока воды, не соответствующего стрелкам на корпусе. Если это так, то придётся сбрасывать систему целиком. Обычная схема организации отопления — нижняя

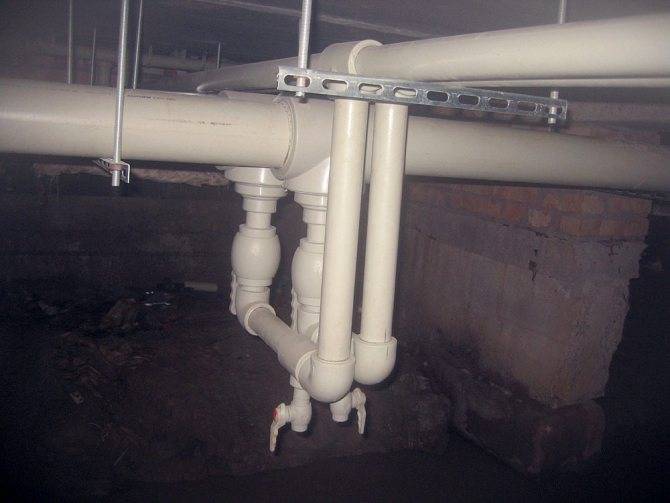

Трубопроводы, прямой и обратной подачи, находятся в подвале. Соединение между ними осуществляется через перемычку, на последнем этаже
Обычная схема организации отопления — нижняя. Трубопроводы, прямой и обратной подачи, находятся в подвале. Соединение между ними осуществляется через перемычку, на последнем этаже.
Как прогнать пробку с помощью крана Маевского
Устройство цилиндрической формы небольшого размера. Устанавливается на радиаторе сверху, если для этого есть место в нише. В одноэтажных домах им оснащаются все радиаторы.
Фото 1. Кран Маевского для развоздушивания радиаторов модели 1/2 SL №430, оснащен уплотнительным кольцом, производитель – «SL».
Если система вертикальная, то устройство устанавливается на последнем этаже, чтобы освобождать от воздуха сразу весь стояк.
Дополнительно кран Маевского устанавливают на нагревательные приборы, расположенные ниже общей нижней точки подключения к стояку. Иногда — на полотенцесушитель в ванной комнате. Его ставят вертикально через тройник, который позволяет поменять расположение оси устройства.
Кран Маевского очень прост в эксплуатации: для выхода воздуха кран открывается, затем закрывается. Если это не решило проблему нагревания радиатора, то его придётся прочищать.
- Перед выпуском воздуха отключается циркуляционный насос, если ток воды принудительный.
- Все предметы, находящиеся близко к радиатору, отодвигаются.
- Под клапан ставится таз или ведро.
- Отвёрткой или ключом начинают поворачивать до появления шипящего звука.
- Когда показалась вода, кран закрывают.
Убрать с помощью обычного вентиля
Вентили должны находиться в самых высоких точках контура. Спуск воздуха происходит по тому же алгоритму, что и с краном Маевского.
Выгнать через заглушку
Этот способ применяется, если ничего специально не установлено.
Чтобы воспользоваться заглушкой, нужно:
отключить стояк; под заглушку поставить ведро или другую ёмкость; если заглушка замазана краской, её размягчают растворителем;
разводным ключом осторожно и медленно повернуть заглушку до появления шипения, этот момент важно не пропустить, потому что нельзя открывать заглушку полностью; после прекращения шипения — подождать появления жидкости; заглушка вкручивается обратно, если нужно, можно её уплотнить. Важно! Все манипуляции делаются медленно, без резких движений
Важно! Все манипуляции делаются медленно, без резких движений
Важно! Все манипуляции делаются медленно, без резких движений
Откуда в системе отопления постоянно появляется воздух?
Такой вопрос задается весьма часто и я не знаю на него точного ответа. Только догадки.
Воздух может браться из самой воды, в которой он так или иначе присутствует. Если воды много, то и воздуха будет много. После свежей заливки отопления водой воздух активно выделяется несколько месяцев.

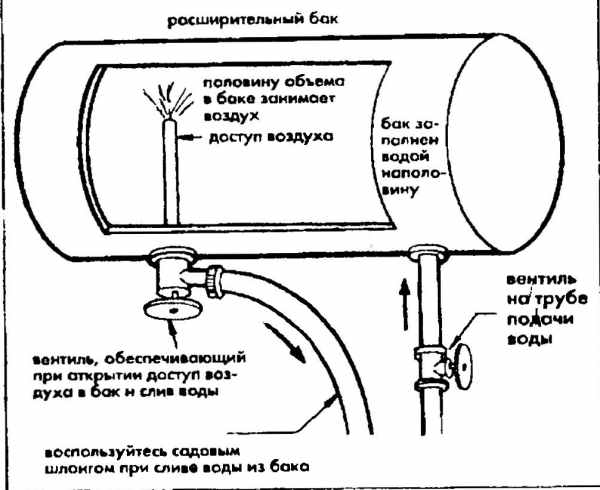

Воздух может собираться в тупиках, таких, как закрытые расширительные бачки, и выходить постепенно. Через ту же воду. Этот процесс еще более длительный. Вешайте закрытые расширительные бачки вниз головой, как я описывал в статье про открытую и закрытую системы отопления.
Если у вас есть специальная ловушка воздуха в виде вертикальной трубы с автоматическим воздухоотводчиком на конце, то это тоже может быть источником пузырей. Дело в том, что автоматические воздухоотводчики часто «зависают» и перестают отводить воздух. Тогда трубка заполняется воздухом и пузырьки, скопившиеся в трубе отрываются снизу потоком воздуха и уносятся в систему. В этом случае я говорю, что пузыри начинают гулять по системе.
Если у вас установлен исключительно сильный циркуляционный насос и в системе есть небольшая дырочка, то, я думаю, в дырочку может засасываться воздух благодаря эффекту Вентури. Я много раз наблюдал такое в водопроводе, когда есть дырочка, из которой не идет вода, а в которую потоком воды как раз засасывает воздух. То есть если воду выключить, то из дырочки течет вода. А если открыть воду на конце, то вода из дырочки перестает течь. Но в реальности я такого в системах отопления не видел ни разу. В системах отопления не такая большая скорость воды. Но это не значит, что такого не может быть никогда.
Лично в моей системе отопления воздух перестает меня беспокоить где-то через полгода после свежей заливки отопления водой. Автоматических воздухоотводчиков у меня нет. Все клапана только ручные. А система у меня маленькая и домик маленький.
Как спустить воздух с системы отопления — рекомендации
При грамотном монтаже отопительной магистрали на трубопровод и прочие узлы разводки устанавливают автоматические воздухоотводчики, не нуждающиеся в ручном обслуживании. Поэтому реализация основного метода, как прокачать систему отопления, связана с механическими приспособлениями. К данной разновидности приборов относят краны Маевского, встроенные в радиаторы — с их помощью пользователю придется решать задачу, как правильно развоздушить систему отопления.
Для проведения процедуры развоздушивания батарей проводят следующие операции:
- Готовят емкость для сливания теплоносителя, ей может быть небольшая банка или пластиковая бутылка.
- Специальным ключом или плоской отверткой откручивают винт на головке клапана Маевского, подставляя под выпускное отверстие емкость.
- Производят стравливание воздуха из системы отопления, сливая некоторое количество теплоносителя. Наличие пузырьков определяют по звуку выходящей жидкости (это шипение) — когда шум снижается, закручивают винт обратно.
- Собранный со всех батарей теплоноситель заливают обратно в контур.
Иногда спуск воздуха в системе отопления из радиаторов затруднен, если они вместо клапана имеют на торце пробку-заглушку. В этом случае поступают следующим образом:
- Отключает подачу воды на радиатор со стояка шаровым вентилем или иным способом.
- Снимают резьбовую пробку и заменяют ее на заранее приобретенный комплект с краном Маевского одинакового посадочного размера с заглушкой.
- Вкручивают устройство в радиатор, используя резиновый или льняной уплотнители, наполняют теплообменник водой и спускают воздух через кран Маевского.

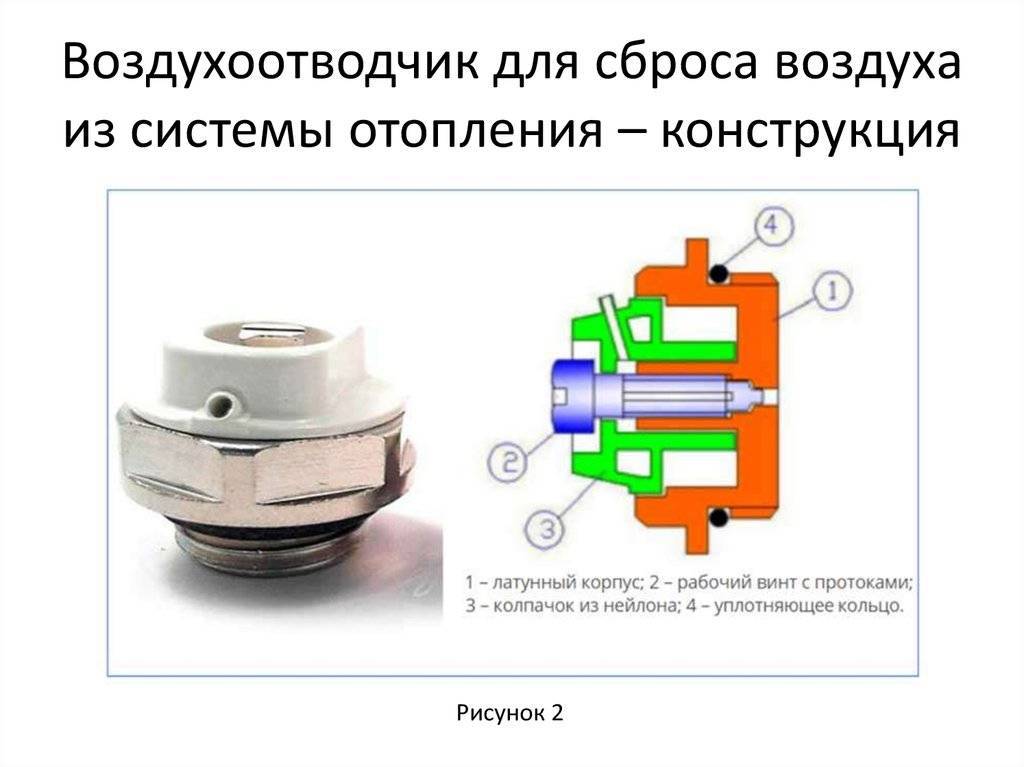

Рис. 8 Краны Маевского – конструктивное устройство
Система отопления без воздушных пробок
Чтобы в индивидуальной отопительной системе воздух не скапливался на проблемных участках, а выходил наружу, необходимо:
- правильно спроектировать и смонтировать трубопровод, грамотно установить радиаторы;
- использовать автоматические и ручные воздухоотводчики.
Рассмотрим, как выгнать воздух из системы отопления с естественной циркуляцией и верхней разводкой
При обустройстве трубопровода важно соблюсти такой угол наклона, при котором воздушные пузырьки свободно перемещаются вверх, в самую высокую точку контура, не скапливаясь на поворотах и пологих участках. В самой верхней точке такой системы должен быть установлен расширительный бак открытого типа, через который пузыри воздуха попадают в атмосферу

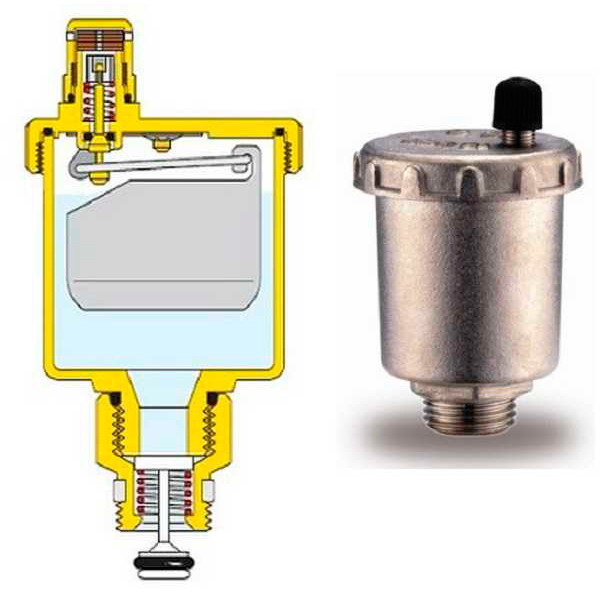

Стравливание воздуха из отопительной системы с помощью автоматического воздухоотводчика
Чтобы стравливать воздух из системы с принудительным движением теплоносителя или гравитационной системы с нижней разводкой, используется иной принцип. Под уклоном монтируются обратные трубопроводы (это упрощает слив жидкости из системы), а в верхней точке всех отдельных контуров ставят автоматические клапаны, через которые воздух сбрасывается по мере накопления.
Помимо автоматических воздухоотводчиков в системе задействуются и ручные краны Маевского. Такие воздухоотводчики монтируются на радиаторы отопления – на верхний патрубок с противоположной стороны от трубы, подающей нагретый теплоноситель. Чтобы воздух попадал в клапан, а не скапливался в верхнем коллекторе радиатора, прибор отопления рекомендуется устанавливать под небольшим углом. Сброс воздуха выполняется вручную по мере необходимости.
Как найти воздушную пробку?
В идеале система самостоятельно справляется с завоздушиванием благодаря автоматическим клапанам, через которые стравливается воздух. Обнаружив, что отдельный прибор отопления или часть контура не работают должным образом, необходимо найти место, где образовалось скопление воздуха.
Потрогайте радиатор — если его верхняя часть холоднее нижней, значит, туда не поступает теплоноситель. Чтобы выпустить воздух, откройте кран Маевского, установленный на стальном, алюминиевом или биметаллическом радиаторе, либо вентильный кран, который монтируют на чугунные батареи.
Как определить воздушную пробку в батарее
Определить место завоздушивания можно и по звуку — в нормальных условиях теплоноситель движется практически бесшумно, постороннее бульканье и звуки перелива возникают из-за препятствия в потоке .
Металлические трубы и приборы отопления простукивают легкими ударами — в местах скопления воздуха звук заметно звонче.
Избавляемся от воздушной пробки
При наличии ручных воздухоотводчиков на радиаторах, проблем с тем, как убрать воздух из батарей, не возникает. При помощи отвертки или штатного ключа немного вывинчивается шток крана Маевского, при этом под сливное отверстие подставляется подходящая емкость (достаточно полулитровой стеклянной банки). Спуск воздуха из системы отопления с помощью ручного воздухоотводчика сопровождается шипением и свистом, затем появляются брызги, после чего теплоноситель начинает течь тоненькой струйкой. На этом этапе кран Маевского следует закрыть.
Обратите внимание! Если батарея продолжает плохо греть после развоздушивания, проблема может крыться в засоре. В этом случае прибор отопления демонтируют и промывают
После установки радиатора на место заново, проверьте систему на наличие воздушных пробок.
Чтобы удалить воздушную пробку из системы отопления, если она скопилась в стороне от воздухоотводчика (ручного или автоматического), поступают следующим образом :
- Открывают ближайший к воздушному пузырю воздушный кран или клапан.
- Начинают понемногу подпитывать систему теплоносителем, чтобы жидкость за счет увеличения объема вытеснила воздушный пузырь в сторону открытого воздухоотводчика.
Автоматический воздухоотводный клапан с угловым подключением
Что делать в сложных случаях, когда пробку не убирает добавление объема теплоносителя? В такой ситуации помимо увеличения количества теплоносителя требуется добавить давления, нагрев жидкость до критических температур. Следует действовать предельно аккуратно, чтобы не ошпариться брызгами, сопровождающими сброс воздуха через автоматический клапан.
Важно! Если пробка систематически формируется на одном и том же участке трубопровода, врежьте в этом месте тройник и установите автоматический клапан
Причины появления воздуха в системе отопления
Появление воздуха в системе отопления может происходить по разным причинам. Если это разовая проблема, то можно удалить его и больше не заниматься поисками причин. Если завоздушивание происходит неоднократно за сезон, то стоит поискать причину.
Ремонт системы отопления
Ремонт или модернизация системы отопления может привести к завоздушиванию. При ремонтных работах воздух в трубопровод попадает практически всегда. От этого ни куда, не денешься.
Заполнение системы отопления теплоносителем
Заполнение системы теплоносителем требует определенной аккуратности. Если вода в систему отопления заливается медленно, то воздуха остается немного, так как большая его часть вытесняется. Здесь тоже ни чего сделать нельзя.
Разгерметизация системы отопления
Обычно происходит разгерметизация стыков и сварных швов, через которые в систему отопления начинает поступать воздух. Этот дефект требует срочного устранения, так как в этом случае завоздушивание будет происходить постоянно. В системах отопления частных домов данное явление сопровождается падением давления.
Пример HTML-страницы
Наиболее вероятным местом, где надо искать место разгерметизации, это соединения труб и радиаторов. Как правило искать их очень сложно, так как внешне они далеко не всегда проявляются. Как вариант, в негерметичном месте может появиться ржавчина, в следствие появления влаги. Но если внешне все выглядит нормально, а воздух все время попадает в систему отопления, придется воспользоваться мыльной пеной. Ею обмазывают соединения и сварные стыки труб и наблюдают, появятся ли пузыри воздуха. Если негерметичные соединения выявляются их необходимо подтянуть или вообще провести ремонт данного соединения.
Работоспособность клапанов
Если в системе отопления вашего дома уже стоят клапана для сброса воздуха, и все равно в ней начали появляться воздушные пробки, необходимо проверить исправность этих клапанов, а также герметичность их соединений.
Появление воздуха в системе отопления также может быть связано с разрывом мембраны расширительного бака. В этом случае придется поменять мембрану. Определить это можно, по воздушному ниппелю расширительного бака. Если из него, при нажатии, пойдет теплоноситель, то мембрана негерметична.
Стоит помнить, что проверять систему отопления на завоздушенность необходимо, как минимум, каждый год при осеннем пуске отопления.
Сценарий 1: многоквартирный дом, нижний розлив
Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.
Нижний розлив: подача и обратка отопления проложены по подвалу.
Решение 1: запуск элеватора на сброс
Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.
Для этого он перепускается на сброс:
- Одна из домовых задвижек открывается, вторая остается закрытой;
- Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.
О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.
Решение 2: воздушники
В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.
Воздушник вполне может выглядеть вот так.
Сброс воздуха из стояка выглядит так:
- Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
- Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
- Дождитесь, пока воздух не сменится водой;
- Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.
Таинство стравливания воздуха.
Несколько важных моментов:
- Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
- Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;
Выкручивать воздушник можно только при сброшенных стояках.
Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;
Латунный воздушник образца 70-80 годов.
Решение 3: перепускание стояка на сброс
Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?
Парные стояки можно попытаться перепустить из подвала.
Для этого:
- Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;
Идеально. Оба парных стояка укомплектованы сбросниками.
- Перекрываем вентиля на обоих стояках;
- Откручиваем заглушку на одном из них;
- Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
- Полностью открываем установленный сбросник;
- Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.
Тонкости есть и здесь:
Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;
Разводка с холостым стояком обратки.
- Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
- Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.
Как спустить воздух в батарее
Как спустить воздух из батареи?
Стравливание воздуха из батарей может производиться несколькими способами:
- Через сливной вентиль;
- При помощи крана Маевского;
- Автоматическим воздухоотводчиком;
- Через заглушку.
Выбор способа зависит от арматуры, установленной на радиаторе.
Перед началом работ убедитесь, что сможете перекрыть поступление теплоносителя в радиатор отопления или часть стояка, на котором будут производиться работы.
Через сливной вентиль
В многоквартирных домах советской постройки оконечные радиаторы на верхних этажах оснащались сливными вентилями. Через сливной вентиль можно спустить воздух в батарее.
Если радиатор отопления укомплектован сливным вентилем, то удалите воздушную пробку следующим образом:
Подготовьте емкость для сбора теплоносителя.
Медленно приоткройте верхний сливной вентиль для выпуска воздуха. Сначала Вы услышите шипение и булькающие звуки, после чего появится вода. Спускайте воздух, пока из слива не будет идти чистая вода без пузырьков.
Закройте вентиль.
Через кран Маевского
Спуск воздуха из радиатора отопления можно произвести через кран Маевского.
На современных радиаторах отопления часто монтируется кран Маевского, устройство для выпуска воздуха.
Он представляет собой запорный клапан игольчатого типа. Клапан перекрывается винтом с конусной резьбой. При откручивании винта открывается спускное отверстие клапана.
Вставьте в шлиц крана специальный ключ или отвертку. Подставьте под кран емкость для сбора теплоносителя.
Откройте кран для спуска воздуха
Для этого осторожно поверните кран против часовой стрелки примерно на пол оборота
Диаметр спускного отверстия крана не больше 2 мм, поэтому через кран Маевского выпускается небольшой объем воды.
Закройте кран.
Проверьте циркуляцию теплоносителя по системе.
Повторите эту процедуру для всех радиаторов в системе отопления.
Воздухоотводчиком
Сброс воздуха из системы отопления может производиться автоматически, через воздухоотводчик.

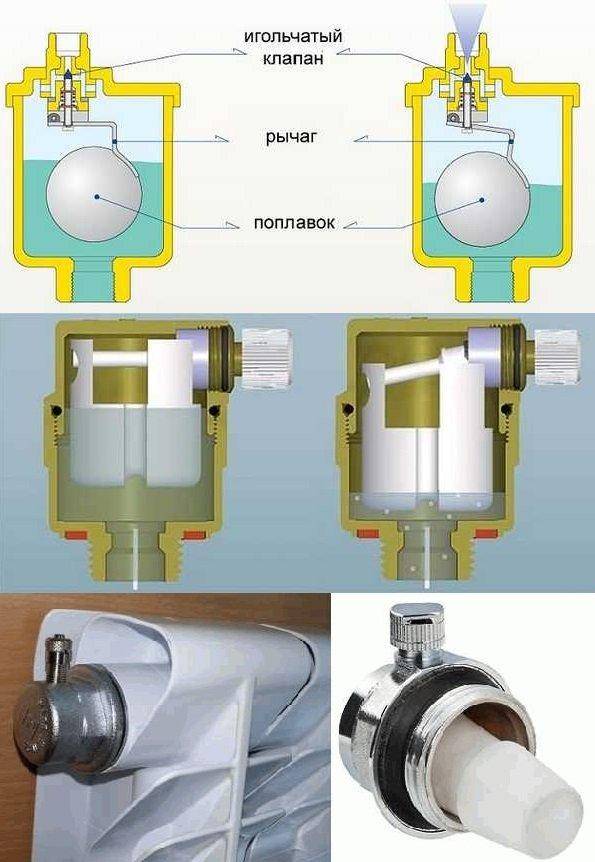

Автоматический воздухоотводчик – это специальное устройство, которое предназначено для удаления воздуха из системы отопления.

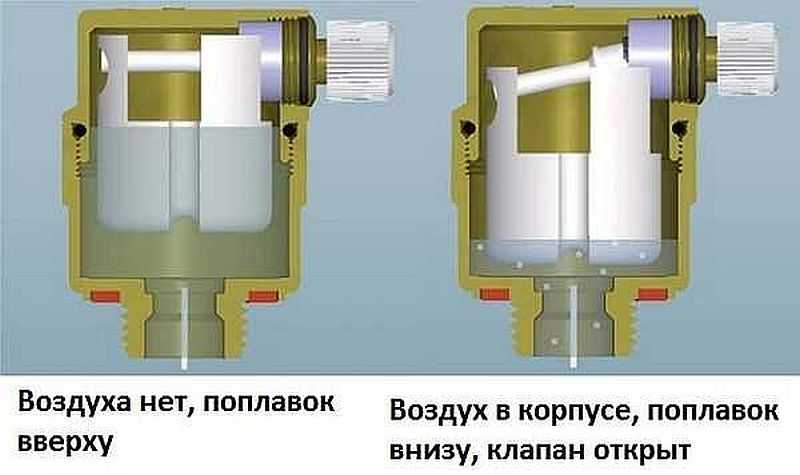

Внутри воздухоотводчика находится поплавок, который в нормальном положении под собственным весом перекрывает клапан сброса воздуха. При наличии воздуха в системе поплавок поднимается и выпускает воздух.
Если радиатор отопления оснащен автоматическим воздухоотводчиком, проверьте его работоспособность.
Неисправности автоматических воздухоотводчиков обычно вызываются попаданием грязи и окалины между поплавком и седлом воздухоотводчика.
Через терморегулятор
Если на радиаторе установлен терморегулятор для регулировки температуры, то с его помощью можно спустить воздух.
Подставьте под терморегулятор емкость для сбора теплоносителя.
Осторожно ослабьте крепежную гайку терморегулятора до тех пор, пока не пойдет вода
Спускайте воздух, пока из слива не будет идти чистая вода без пузырьков.
Закрутите крепежную гайку терморегулятора.
Повторите эту процедуру для всех радиаторов в системе отопления.
Из циркуляционного насоса
В автономных системах отопления спустить воздух из системы можно из циркуляционного насоса.
Перекройте запорными кранами все отопительные контуры, кроме завоздушенного.
Осторожно открутите спускной винт циркуляционного насоса против часовой стрелки. Спускайте воздух, пока из слива не будет идти чистая вода без пузырьков
Спускайте воздух, пока из слива не будет идти чистая вода без пузырьков.
Закрутите спускной винт насоса.
Проверьте восстановление циркуляции теплоносителя в контуре.
Из заглушки радиатора
Как спускать воздух из чугунных батарей отопления?
В случае, если у Вас чугунные радиаторы, то одним из вариантов устранения воздушной пробки является спуск воздуха из заглушек на торцах радиаторов!
Зажмите заглушку сантехническим ключом и, медленно поворачивая ее против часовой стрелки, откручивайте заглушку, пока не пойдет вода.
Спускайте воздух, пока не будет идти чистая вода без пузырьков.
Закрутите заглушку.
Повторите эту процедуру для всех радиаторов в системе отопления.
Способы удаления воздуха из систем водяного отопления
Поскольку отопление может быть как с естественной, так и с принудительной циркуляцией теплоносителя, то и воздух в системе отопления может быть удален разными способами.
Для систем с естественной циркуляцией (рассматривается верхняя разводка труб) воздушная пробка может удаляться через расширительный бак, который должен находиться в самой верхней точке относительно всей системы.
Удаление воздуха через расширительный бак. Нажмите для увеличения.
Подающий трубопровод следует прокладывать с подъемом к баку. Если же разводка нижняя – следует предусмотреть удаление воздуха так же, как в системе отопления с циркуляционным насосом.
Для систем с принудительной циркуляцией следует предусмотреть воздухосборник – в самой высшей точке, который будет отвечать за спуск воздуха.
Подающий трубопровод в этом случае прокладывается с подъемом по направлению движения теплоносителя, а пузырьки воздуха, поднимаясь по стояку, удаляются из системы отопления через воздушные краны, которые должны быть установлены в самой верхней точке.
В любом случае, обратные трубопроводы следует прокладывать с определенным уклоном – в сторону слива воды, чтобы ускорить опорожнение труб во время ремонтных работ.
В системах отопления закрытого типа предусматриваются автоматические воздухоотводчики – их устанавливают в нескольких точках по линии трубопроводов, сброс воздуха из которых производится отдельно.
Если монтаж системы отопления и прокладка труб под требуемым уклоном произведены правильно, то стравливание через «воздушники» будет простым и не влекущим за собой какие-либо проблемы.
Хотелось бы отметить, что удаление воздуха из труб сопровождается увеличением расхода теплоносителя и повышением давления в них. В случае завоздушивания отопительных батарей может иметь место плохая герметичность трубопроводов отопления либо неравномерный перепад температур.
Очень часто в жилых домах, оборудованных автономным котлом с открытой системой отопления, сброс воды может осуществляться непосредственно через расширительный бак: после опорожнения желательно прождать не менее получаса и только затем открывать «воздушник» на баке — воздух самостоятельно выйдет весь при повышении температуры воды в системе.
Нужно ли отключать циркуляционный насос при стравливании воздуха
Перед тем, как приступить к удалению воздушной пробки при помощи крана Маевского, необходимо ответить на вопрос, нужно ли отключать циркуляционный насос. Современные циркуляционные насосы предназначены для работы практически без перерывов. Единственный случай, когда необходимо выключать насос, — это обслуживание системы или замена радиаторов. Выключение насоса при удалении воздушной пробки не обязательно, однако существует риск, что при запуске системы после такой процедуры она не будет работать правильно. Поэтому лучше оставить насос работать и дождаться полного удаления воздуха из системы.
Приборы для вывода воздуха
Для отвода воздуха из системы отопления на радиаторах ставят специальные ручные и автоматические воздушные клапана.
Воздушный клапан Маевского
Это устройство предназначено для ручного удаления воздуха из отопительной системы. Устанавливается оно в свободный коллектор радиатора. В ассортименте этих устройств есть клапаны под разные диаметры и сечения коллекторов. Клапан Маевского представляет собой металлический диск со сквозным отверстием конической формы. В это отверстие ввернут винт с наконечником конусообразной формы. Если винт вывернуть воздух выйдет из системы.
Вместо клапана Маевского можно поставить автоматический спускник для радиаторов. По размерам он немного больше, но работает в автоматическом режиме.
Автоматический клапан сброса воздуха
Автоматический клапан сброса воздуха может устанавливаться как непосредственно на отопительные приборы, так и в других точках системы отопления. Отличаются они от клапана Маевского тем, что могут удалить воздух из системы отопления автоматически.
Пример HTML-страницы
Автоматические клапаны бывают прямыми и угловыми. Они монтируются в наивысших точках системы отопления и присутствуют в группе безопасности. Также клапаны устанавливаются в проблемных местах, где трубопровод имеет неправильный уклон, из-за чего там может скапливаться воздух.
Недостаток автоматического клапана для сброса воздуха
Основной недостаток автоматических клапанов для сброса воздуха из системы отопления в том, что отверстие для отвода воздуха часто засоряется. Когда это происходит воздух или не выходит, или клапан начинает пропускать жидкость. В этом случае его необходимо снять и прочистить.
Для того, чтобы можно было обслужить клапан без остановки системы отопления, его ставят в паре с обратным клапаном. При этом сначала монтируют обратный клапан, а уже на него воздушный. При таком монтаже автоматический клапан просто откручивают, а потом ставят на место.
