Различие выключателей освещения по типу управления и функциям

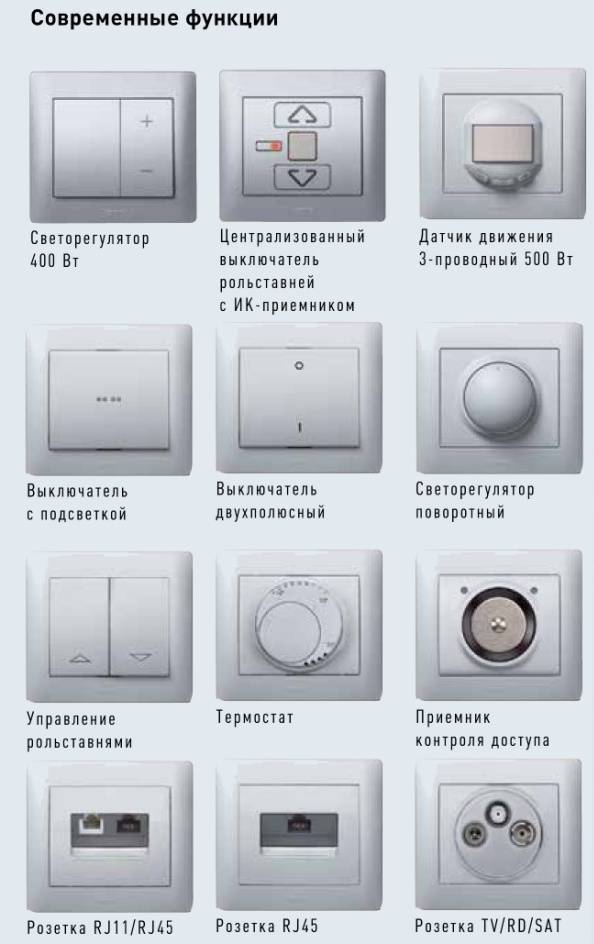

Как устройство управляет источниками света

Это является основной классификацией, по которой принято различать виды выключателей света. Различаются около десяти способов управления, от управления с помощью пульта до управления с помощью кнопок и звука.

Рассмотрим каждый из видов управления света подробнее, чтобы Вы понимали, что представляет собой каждый вид.

Устройства с клавишами

Такие устройства чаще других можно встретить в повседневной жизни. Они очень часто используют для многих электрических устройств, кроме того, с их помощью управляется большая часть светильников.

Плюсы клавишного:

• Низкая стоимость;
• Комфортная эксплуатация;
• Удобно ремонтировать и обслуживать.

Минусов как таковых нет, хотя на фоне некоторых видов можно определить следующие недостатки:

• Может выйти из строя;
• Нельзя отрегулировать яркость источника света;
• Не способствует сбережению энергии.

Устройства с кнопками

Давний выбор покупателей. Более дорогие по сравнению с первым видом, хотя особенных плюсов у них нет.

Обычно выбирают из-за кнопок, поскольку они выглядят стильно и могут стать частью дизайнерского решения.

Выключатели с диммерами

Появились на рынке не так давно, но уже стали излюбленным элементом некоторых покупателей. Он работает за счёт колеса в устройстве, которое можно поворачивать, тем самым не только включая свет, но и управляя его яркостью.

Благодаря этому такой вид имеет множество хороших отзывов от потребителей.

Среди плюсов выделяют следующие:

• Могут помочь в экономии электричества.
• Комфортная эксплуатация. Можно лишь немного включать свет, чтобы не мешать никому в помещении, а можно, наоборот, сделать свет очень ярким.
• В некоторые приборы этого вида управления светом встроена функция, которая может имитировать человеческое присутствие, что поможет сбить с толку воров.
• Может отключаться, если в комнате никого нет.

С поворотником

Обычно их используют для украшения дизайна комнаты, поскольку такой вид похож на выключатели старого образца. Их можно увидеть в банях и саунах.

Устройства с верёвочкой

Обычно являются частью дизайнерского решения и используются больше для украшения интерьера, чем для практических целей. Хотя покупатели отмечают, что такой выключатель удобно использовать, ведь в темноте верёвку найти проще, чем кнопки на стене.

Выключатель с сенсором

Настоящий скачок в развитии выключателей последних лет. Ресурс работы у таких выключателей крайне высок, кроме того, их использование очень удобно. Такие выключатели можно встретить в квартирах с современным стилем и в умных домах.

Выключатели со звуковой системой

Такие выключатели называют акустическими. Можно включить источник света просто хлопнув руками. Благодаря этому полюбились покупателям, поскольку такая система очень удобна.

Хотя обычно такие проблемы можно встретить, только если человек покупает дешёвый вариант от китайского, недобросовестного производителя.

Выключатели с дистанционной системой

Наиболее частый выбор покупателей сегодня.

Правда, стоит такая система довольно дорого, и к тому же пульт можно потерять.

Но зато у таких устройств есть много функций. Они могут сами отключаться, имитировать присутствие человека и контролировать яркость света и какие лампочки у источника света должны гореть.

Иногда выключатели делятся на ещё две группы, одни из которых герметичны, а вторые – проходные. Герметичные выключатели отличаются тем, что в них не попадает влага или грязь, поэтому их часто используют в условиях промышленного производства или в помещениях с большой влажностью. Проходные выключатели обычно устанавливают там, где нужно с разных сторон управлять источниками света. Внешне такие устройства могут быть очень похоже, но они отличаются по конструкции и внутренним элементам.

Это основные группы выключателей, которые можно увидеть в магазинах. Данная информация может помочь Вам выбрать именно тот выключатель, который лучше всего проконтролирует систему света вашего дома!

Крепление проводки к клеммам выключателей

Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.

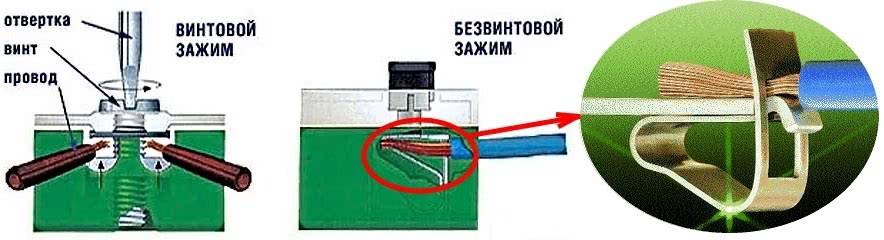

Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.

Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.

К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.

На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.

Следуйте стандартам визуального дизайна

Убедитесь, что тумблеры выглядят как ползунки, и используйте визуальные сигналы (то есть движение и цвет), чтобы избежать путаницы. Прежде всего, когда пользователь меняет состояние тумблера, переключатель должен изменить положение — как это было бы в реальном мире.

Цвет является важным визуальным обозначением переключателей, и необходимо помнить о двух вещах: контрасте и культурных различиях. Когда дизайнеры используют низкоконтрастные цвета, пользователям становится трудно определить, включен переключатель или нет. Поэтому всегда используйте высококонтрастный цвет, чтобы сигнализировать об изменении состояния.

Кроме того, не забывайте оценивать социальные и культурные последствия для вашей аудитории. Например, красный цвет для положения «включено» нелогичен, так как люди ассоциируют его со знаками «стоп» или стоп-сигналами.

При добавлении дескрипторов состояния обхода слов вкл/выкл (вкл/выкл) в соответствии с правилами реального мира, и поместите оба слова выкл и вкл слева и справа, соответственно, чтобы избежать путаницы. Если рядом с переключателем присутствует только один дескриптор, его можно использовать как тумблерную подпись.

Если вы не знаете, как найти баланс между цветом и дескриптором состояния, проверьте, какая комбинация лучше всего подходит вашим пользователям.

Степень защиты корпуса

Бытовые выключатели используются в разных условиях, поэтому их корпуса могут быть выполнены в разных исполнениях в зависимости от степени защиты. Есть ГОСТ, который регламентирует эту степень.

В электрике принята система маркировки IP, характеризующая защиту корпуса от попадания воды и твердых частиц на токоведущие элементы. Он наносится на выключатель и указывается в сопроводительной документации.

Все электроприборы имеют определенную степень защиты от пыли и воды. Существует международная маркировка, которая четко показывает эту степень. Его можно наносить непосредственно на корпус изделия

Собственная маркировка представляет собой буквенно-цифровую запись. Сначала наносятся буквы ИП, указывающие на тип маркировки. Далее идет цифра, обозначающая степень защиты от загрязнений.

Низшая обозначается нулем, высшая – шестью. Аппараты из «нулевой» группы не имеют защиты от пыли, аппараты с цифрой 6 на корпусе от нее полностью защищены. Они прекрасно работают даже в помещениях с высоким уровнем запыленности.

Вторая цифра маркировки указывает на текущий уровень влагозащиты. Вот цифры от нуля до девяти. Первая группа переключателей оснащена защищенным от влаги корпусом. Последнее указывает на высшую степень защиты.

Такие устройства могут нормально функционировать при полном погружении в воду, в том числе горячую. После этих двух цифр также идут буквы, дающие дополнительную информацию. А вот для выключателей они практически не используются.

Читаете эту маркировку, программы выбирают для разного программного обеспечения нежилых и жилых комментариев. Например, для спален и гостевых комнат будет вполне достаточно защиты корпуса IP20, во влажных помещениях и ванных комнатах следует устанавливать устройства с IP44, возможно, выше.

Для саун, бань или душевых подходят аксессуары IP54. Аналогичные ощущения на улицах, в неотапливаемых и пыльных помещениях. В последнем случае степень защиты может быть еще выше.

Тип выключателей света:

Диммеры

• Встраиваемый диммер
• Накладной диммер

Диммеры

Диммеры -самый распространённый способ уменьшить, или увеличить яркость исходящей от свечения лампы, светильника.

Выключатели с системой Wi-fi

• Управление светом с помощью Wi-fi
• выключатель системы «Умный дом»
• Двойной выключатель системы «Умный дом»
• Блок управления Wi-fi для выключателя

Система «умный дом»

Всё управление приходится с помощью портативной техники и дополнительных модулей Wi-fi с привязкой к конкретной сети, либо системы «умный дом».

Проходные выключатели

• Двухклавишный проходной выключатель
• Накладной одноклавишный проходной выключатель света

Проходные выключатели света

Проходные выключатели служат для включения/отключения с одного места квартиры, помещения и аналогичного действия одной линии освещения в другой части квартиры, помещения.

Сенсорные выключатели

• один сенсор включен, второй выключен (выключатель двойной сенсорный)
• выключены оба сенсора
• тройной сенсорный
• Сенсорный диммер
• Сенсорный выключатель
• Сенсорный тройной выключатель

Виды сенсорных выключателей

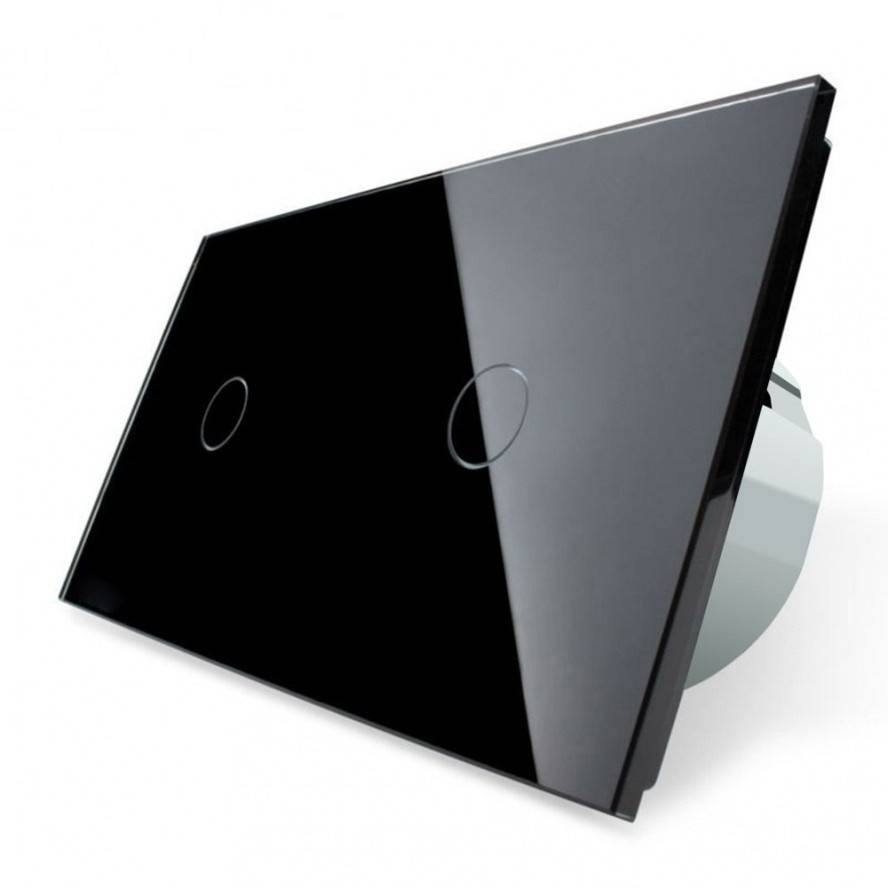

Сенсорные выключатель работают методом прикосновения, лёгко проведя пальцем руки по основанию, как с методом новых технологий мобильных телефонов. Так-же как и бесконтактные -плохо реагируют.

Шнуровые выключатели

• Часто применяется во встроенных вентиляторах
• накладной шнуровой выключатель
• встраиваемый шнуровой
• дизайнерские шнуровые выключатели

Шнурового вида выключатели

Зачастую их устанавливают в встроенные светильники с вентилятором, вытяжной системы в сан.узле, либо просто как дизайн какого-либо помещения.

Напольные выключатели (кнопочные)

• кнопочный (напольный) в белом цвете
• чёрного цветового варианта

Напольный выключатель

Напольные (кнопочные) применяют в стандартных светильниках типа «торшер», так-же, как и тумблерные применяют в радиоэлектрике, где у них другая форма назначения и размер.

Бесконтактные и дистанционные выключатели света

• Внутренний бесконтактный выключатель света
• бесконтактный с модулем
• бесконтактный с пультом ИК
• блок ИК
• Бесконтактный выключатель
• Пульт и модуль ИК

Дистанционные и бесконтактные выключатели света

Бесконтактные используют часто в кухне, как подсветка рабочей зоны кухонного стола. Редко монтируют такие выключатели в стену. Функционал неудобный, метод срабатывания не всегда реагируют.

В евроремонте стали применяться выключатели бесконтактного типа, или с помощью ИК-пульта. Для их работы применяется специальный модуль.

Автоматические выключатели

Автоматические выключатели – это электроустройства, предназначенные для открытия и закрытия электрической цепи при превышении допустимых значений тока. Они обеспечивают защиту от перегрузок и коротких замыканий, а также управляют включением и выключением электрических приборов.

Основное преимущество автоматических выключателей заключается в том, что они работают автоматически, без участия человека. Когда ток превышает установленное значение, выключатель отключает цепь и предотвращает возможное возгорание или повреждение оборудования.

Автоматические выключатели классифицируются по номинальному току, максимальному номинальному току, типу расцепителя, типу изоляции и другим характеристикам.

Основные типы автоматических выключателей:

• Автоматические выключатели силовые – используются для отключения электрической цепи при перегрузках и коротких замыканиях в электрических сетях с низким и средним напряжением.
• Автоматические выключатели тока дифференциального – предназначены для защиты от скачков тока, вызванных неисправностью электроустановки или неправильной эксплуатацией.
• Турборасцепители – особый вид автоматических выключателей, устанавливаемых на линиях перед трансформаторами, для быстрого отключения в случае короткого замыкания.

Выбор типа автоматического выключателя зависит от конкретных условий эксплуатации. При установке выключателя необходимо учитывать требуемый номинальный ток, величину короткого замыкания, выдерживаемую тепловую мощность, а также другие характеристики системы.

Автоматические выключатели являются надежным и эффективным средством защиты электрических цепей. Они широко применяются в промышленности, строительстве, бытовых и коммерческих электрических установках для обеспечения безопасной работы электрооборудования.

Подключение и привязка (программирование) дистанционного выключателя

Как уже говорилось ранее, подключение проводов питания 220В и проводов выхода на лампочку в радиомодуле, можно сделать непосредственно в распредкоробке, если позволяет место. Или в самом светильнике под потолком.

Причем главное подвести ноль и фазу на вход, а на выход иногда достаточно пустить только фазный проводник (ноль при этом идет напрямую).

При первой подаче напряжения может ничего не произойти, сколько раз ни нажимайте клавишу. Потому как нет привязки. Для того, чтобы запрограммировать дистанционный выключатель к модулю-приемнику, проделываете следующие операции:

зажимаете на радиомодуле центральную кнопку, и дожидаетесь пока светодиод не начнет быстро моргать

в этот момент плавно нажимаете на клавишу

При правильной привязке, после нажатия клавиши, будет слышен характерный щелчок срабатывания релюшки. Светодиод в коробочке будет гореть постоянно. При следующем нажатии отключаться.

Для того, чтобы добавить второй в схему, проделываете ту же самую процедуру, что и с первым. Вновь зажимаете кнопку, ждете пока диод начнет быстро мигать и нажимаете на выключатель №2.

Один и тот же светильник можно включать и выключать с абсолютно разных и удаленных друг от друга мест.

При этом вы избавляетесь от кучи лишних проводов, распредкоробок, работ по штроблению и последующей штукатурке и отделке стен и потолков. И все это, за какие-то 800 рублей!

Такую же самую привязку можно сделать с тремя, четырьмя и более переключателями, пультом или брелком управления.

Чтобы отвязать и стереть из памяти приемника связь с выключателями, достаточно продержать нажатой кнопку настройки более 5 секунд. Как только светодиод начнет моргать медленно, отпускайте кнопку. Прибор будет распрограммирован.

Розетки и разъемы

Розетки 220В

Одно из самых важных изделий – это конечно же розетки, так как они занимают 50% от общего количества электро-установочных изделий в любом проекте. В России в основном используются розетки немецкого стандарта schuko. Розетки могут быть:

USB розетки

Для современных мобильных гаджетов существуют USB розетки, выполняющие роль зарядки. Имеют встроенный блок питания, в некоторых сериях производится в едином корпусе с обычной розеткой на 220В.Так же производятся телевизионные и телекоммуникационные розетки, их часто называют слаботочными.

Телевизионные розетки

Телевизионные розетки подразделяются на единственные, проходные и оконечные. Используются: при прокладке к каждому телевизору своего кабеля – единственные, при прокладке по дому одного телевизионного кабеля последовательно для нескольких телевизоров – проходные и оконечные. Проходные розетки имеют с тыльной стороны механизма вход и выход для кабеля, соответственно устанавливаются в случае если нужно тянуть кабель дальше до следующего телевизора. Оконечная розетка устанавливается в конце сети из нескольких проходных розеток, имеет усилитель сигнала, обеспечивает более четкое изображение на конечном в цепи телевизоре.Оконечную розетку не стоит устанавливать вместо единственной, это ведет к потере сигнала.

Телекоммуникационные розетки

Телекоммуникационные розетки делятся на компьютерные и телефонные. Телефонная розетка используется для подключения телефонных аппаратов, модемов, факсов к компьютерной сети.Компьютерные розетки используются для подключения терминальных устройств (сетевых карт компьютеров) при помощи патч-кордов к локальным компьютерным сетям. Могут быть пятой или шестой категории, экранированные и неэкранированные.Главное отличие компьютерной розетки от телефонной – количество контактов, у компьютерной – восемь контактов, у телефонной – четыре. Соответственно компьютерную розетку можно использовать в качестве телефонной, подключив только нужные контакты. Это позволяет задействовать компьютерную розетку на два терминала как телефонную плюс компьютерную.

Мультимедиа разъемы

Во многих сериях розеток выключателей доступны различные мультимедиа разъемы, такие как: USB, HDMI, RCA, VGA, DVI и т.д.USB разъем ни в коем случае нельзя путать с USB зарядкой, в данном случае – это просто разъем для передачи данных.В некоторых случаях возможно лучшее решение будет не мультимедиа разъем, а вывод кабеля либо заглушка.Вывод кабеля представляет из себя наклонную плату с отверстием снизу через которое можно вывести из стены кабель.Заглушка – глухая плата, не имеющая под собой никакого механизма. Используется для того чтобы закрыть оказавшуюся не нужной монтажную коробку, либо вырезав в ней отверстие нужного диаметра через неё можно вывести кабель.

Системы автоматизации

В дизайне многих серий электро-установочных изделий возможна реализация и различных систем «умного дома». Сложных и весьма дорогостоящих, таких как KNX. Сравнительно простых и сравнительно недорогих таких как Legrand My Home, ABB Free at Home и т.д. Это становится возможным благодаря тому, что многие изготовители розеток/выключателей по совместительству являются еще и производителями этих систем.

Конструкция электровыключателя

Традиционная одноклавишная модель включает в себя следующие элементы:

1. Непосредственно рабочий механизм;
2. Пластиковые защитные части.

Клавиша и рамка являются элементами защиты. Посредством клавиши (кнопки, тумблера) осуществляется подача/выключение энергии в электроцепи. Под кнопкой размещается рамка, как правило, крепящаяся на двух винтах либо пластиковых фиксаторах. Под рамкой расположен рабочий механизм, оснащенный клавишным приводом. Крепление механизма в подрозетнике исполняется на лапах-распорках либо посредством особых винтов. Со стороны обоих боков устанавливаются две лапы. При закручивании винтов, лапки немного раздвигаются, упираясь в подрозетник, при этом к одной лапе подключается ноль, к другой – фаза.

Электромеханические переключатели: виды и основные характеристики

Электромеханические выключатели представляют собой целое семейство устройств, различающихся конструкцией и областями применения.

Тумблеры (перекидные переключатели)

Перейти в каталог массажеров

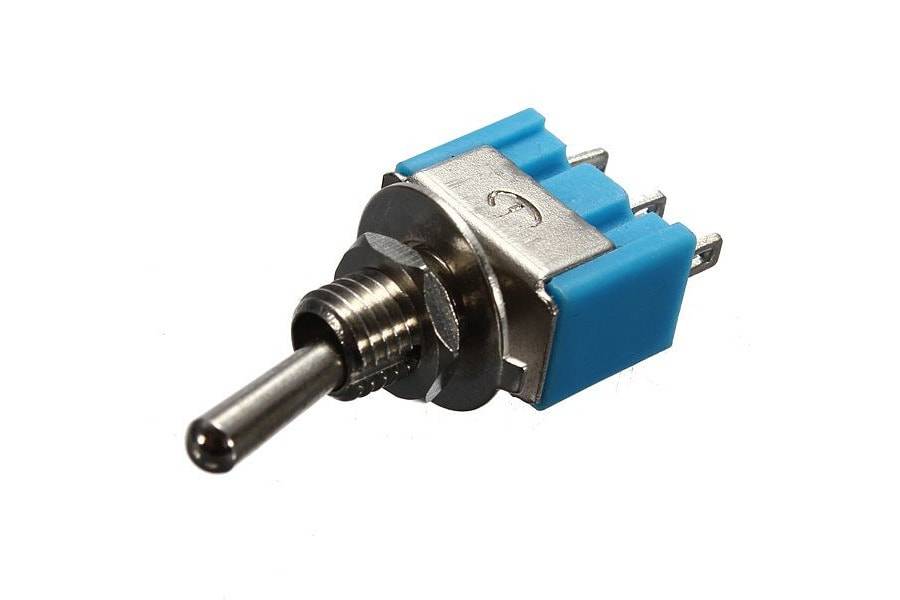

Это самый старый тип выключателя, широко выпускаемый на отечественных предприятиях. Основными достоинствами пружинно-рычажного устройства являются: надежность и жесткое сцепление контактной группы. Благодаря этим свойствам механизм работает точно и надежно. Наиболее распространены отечественные изделия серий ТП, ТВ, ПТ, а также зарубежные Jietong Switch.

Галетные (роторные) переключатели

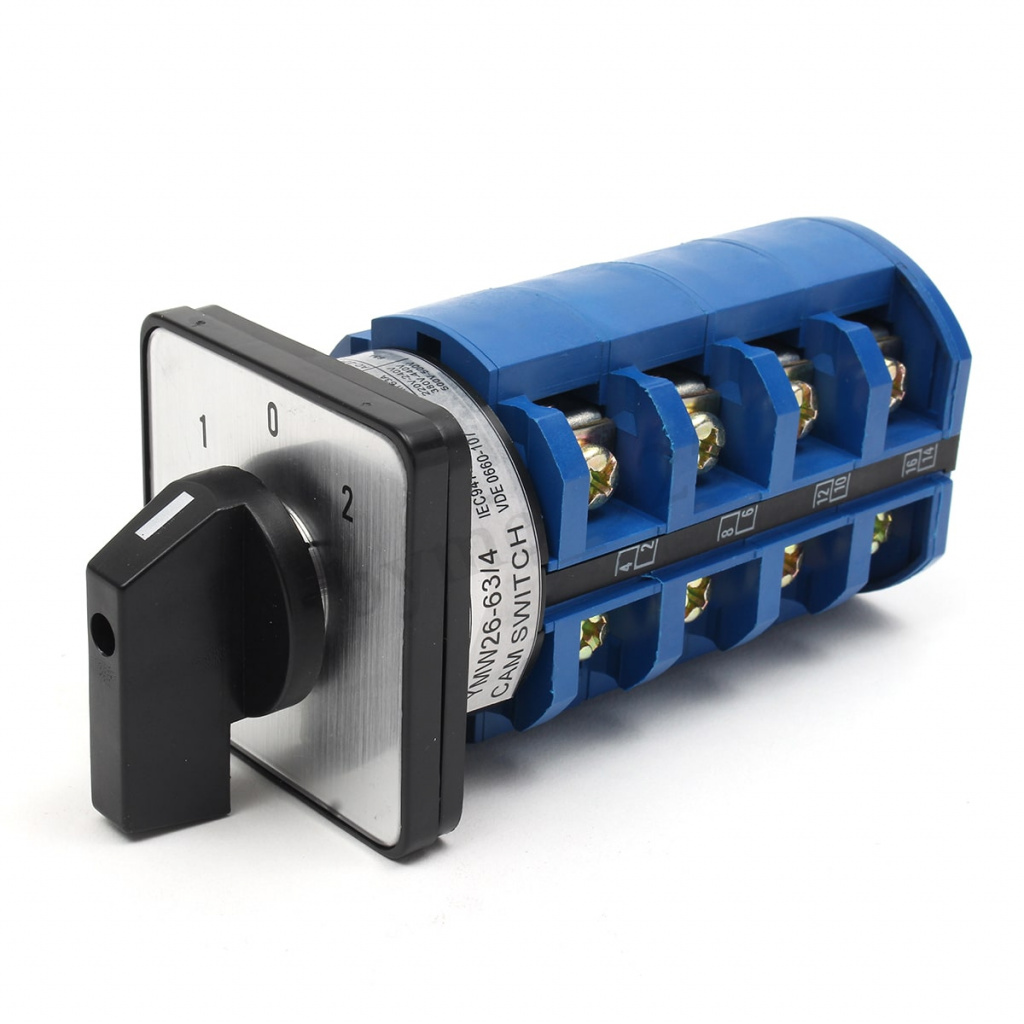

Эти свитчеры, состоящие из галек с контактной таблицей и роторной осью, выпускаются с разным положением компании, галет. Такие изделия применяют в схемах автоматических, в  устройствах (они получают переключатель), выбор цепях управления.

Клавишные (рокерные, кулисные) переключатели

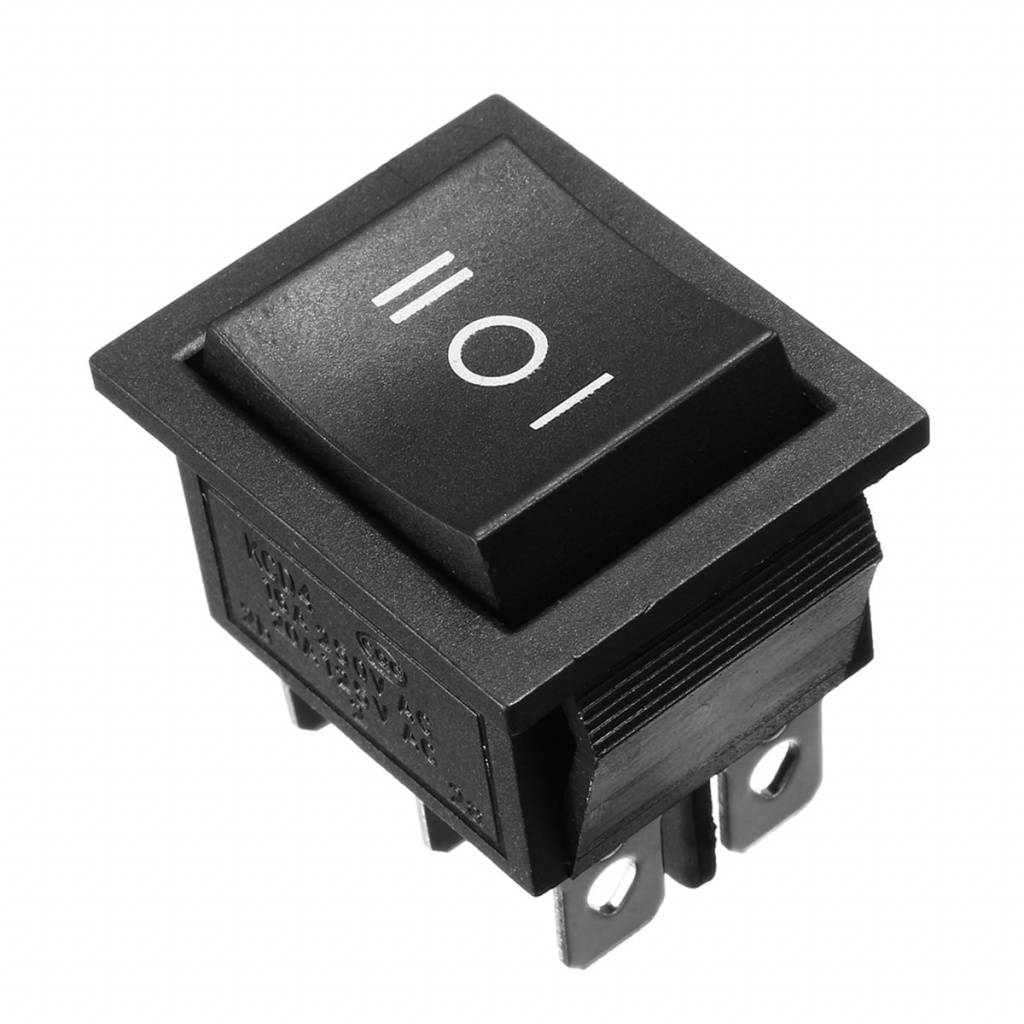

Это тип переключателя с активатором в виде ключа. Они востребованы во многих сферах: от большегрузных автомобилей и другой техники до бытовой техники и компьютеров. Такие выключатели выпускаются в широком диапазоне рабочих напряжений, допустимых токов, типоразмеров, количества контактных групп, что позволяет подобрать оптимальное изделие для оборудования разной мощности и количества коммутируемых цепей.

Современные устройства изготавливаются в корпусах из прочных полимерных материалов. Корпус надежно крепится к гнезду с разъемами или замками. Клавиатурные переключатели могут быть установлены отдельно или составлять панель управления.

Большинство таких выключателей имеют торцевую подсветку светодиодными или неоновыми лампами. Их изготавливают с разной степенью защиты от внешних условий: от изделий, предназначенных для использования в закрытых помещениях, до герметичных выключателей, способных работать даже под струями воды.

DIP-переключатели

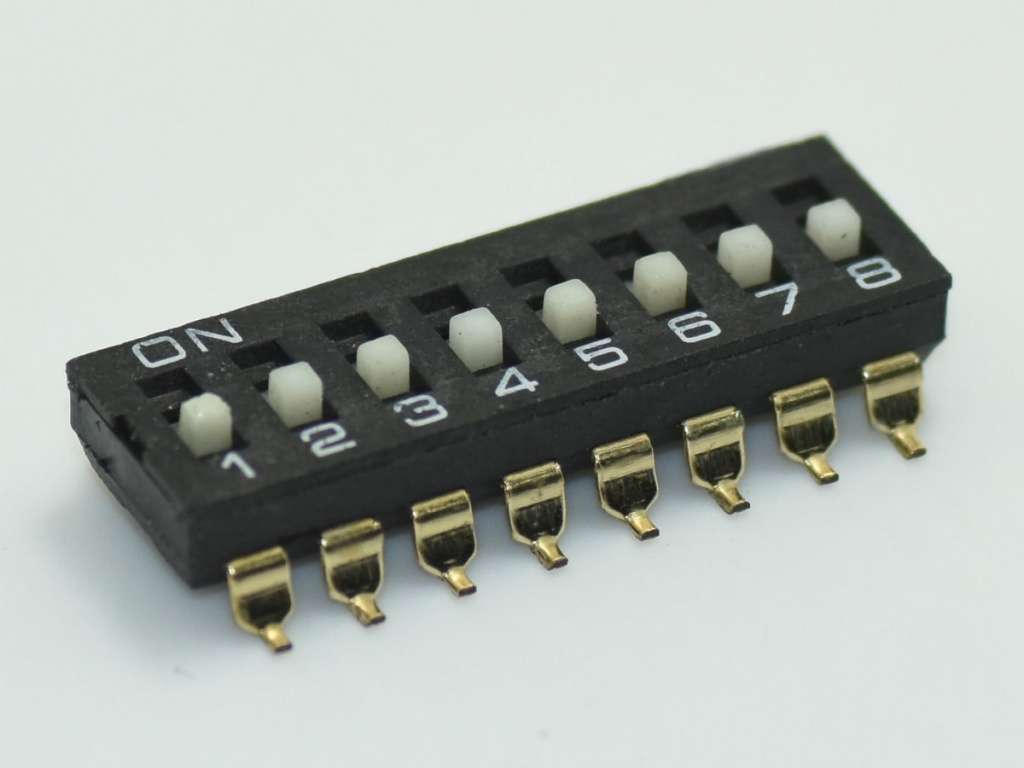

DIP-переключатели часто используются в современной промышленной электронике, а также в компьютерах и бытовой технике.

Они выполняются в монолитном DIP-корпусе с одной или несколькими контактными группами. Переключение – угловое или горизонтальное. DIP или DIL — это название типа корпуса, разработанного для электронных компонентов. Его особенностью является прямоугольная форма и наличие двух рядов выходов, расположенных по длинным сторонам. Такая конструкция позволяет увеличить плотность установки по сравнению с круглыми кожухами.

Для изготовления ДИП-корпуса используется пластиковый ПДИП или керамический КДИП. Устройства могут подключаться к плате напрямую или через промежуточную цепь, включающую резисторы, дешифраторы и элементы памяти. Второй вариант реализуется, когда сигнал преобразуется в более высокий или более низкий сигнал.

Сегодня переключающие DIP-устройства все реже встречаются в бытовой электронике в связи с внедрением более компактных радиодеталей. Однако они по-прежнему широко используются для сборки промышленного оборудования.

Одна из разновидностей DIP-переключателей – поворотные, содержащие в конструкции несколько электрических контактов. При повороте колеса нужный контакт совпадает с рисунком на корпусе, и контакт замыкается. DIP-переключатели могут быть разных размеров и иметь большие колеса для прокрутки или маленькие колеса, для вращения которых требуется отвертка.

Мультиметры используются для проверки исправности выключателя и надежности подключения проводников к его контактам.

Чем отличаются

Указанные устройства отличаются по принципу работы, потому они применяются в различных ситуациях. К наиболее характерным особенностям изделий относят следующее:

1. Для выключателя характерно наличие только двух контактов. Его функционирование базируется на соединении и разъединении электрической цепи. Таким способом производится включение и выключение света. При этом для переключателя характерно значительно больше возможностей. Он позволяет соединять и разъединять электрическую цепь. Этого удается достичь за счет наличия в структуре 3 контактов.
2. Выключатели ставятся в соответствующих помещениях. Их используют для включения и выключения осветительных устройств, которые присутствуют в этой же комнате. При этом переключатели позволяют управлять одним осветительным устройством из разных мест. В качестве примера стоит привести управление светильниками в коридоре. Так, можно зайти в коридор и переключателем включить свет. После чего пройти по нему и в другом конце помещения выключить осветительное устройство.
3. Чтобы управлять источниками освещения из трех или больше точек, рекомендуется применять так называемые проходные переключатели. В такой ситуации около начала и конца электрической цепи стоит смонтировать по 1 одноклавишному переключателю. Между ними допустимо ставить переходные устройства в любом количестве.

Сравнивая устройства, важно сказать, что они считаются взаимозаменяемыми. Однако удобство применения зависит от конкретной ситуации

Переключатели света рекомендуется ставить в проходных комнатах или длинных коридорах. Они прекрасно подойдут для лестниц частных домов. При этом одну точку разрыва устанавливают на входе, а вторую – на выходе.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность “Экономика предприятия”

В такой ситуации не потребуется возвращаться во второй конец холла или лестницы, чтобы выключить за собой свет. Это удастся сделать из каждой точки. Если управление освещением требуется осуществлять из трех и больше точек, в схему рекомендуется добавлять перекрестные переключатели.

Такая разводка применяется при прокладывании кабелей на больших площадях с разными входами. Ее используют в промышленных цехах, в коридорах с большим количеством разветвлений, при организации освещения на дачных участках с разными въездами.

Таким образом, можно сделать вывод, что переключатель считается более функциональным устройством. Его рекомендуется применять для освещения больших пространств. Это может быть длинный коридор или лестничные пролеты. Благодаря устройству переключателя осуществлять управление функциями осветительных устройств удается на всем протяжении электроцепи из любой точки.

Мнение эксперта
Карнаух Екатерина Владимировна
Закончила Национальный университет кораблестроения, специальность “Экономика предприятия”

Причем данные участки может определить непосредственно сам заказчик при проведении электромонтажных работ. Это значит, что можно создать простую и качественную систему управления источниками света

При этом важное отличие между рассматриваемыми приспособлениями кроется именно в числе контактов. С этим параметром и связаны широкие возможности переключателей.

Маркировка на приборах

Иногда символы можно увидеть на передней части переключателя. Они указывают на область применения прибора.

Устройство с маркировкой включенного и выключенного положения.

На обычные выключатели освещения, снабженные клавишами, могут наноситься обозначения I и О, означающие положение «включено» и «выключено.

Устройство с символьным ключом.

Также символом ключа могут обозначаться обычные устройства, работающие только на замыкание и размыкание электрической цепи.

Кнопочный переключатель с символом колокольчика.

Кнопочные выключатели без фиксации в одном из положений могут использоваться как в качестве кнопок звонка, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие устройства имеют маркировку в виде колокола).

Проходной выключать накладной конструкции с двуручным стрелками.

На устройства проходного типа могут быть нанесены обозначения в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей есть клавиши с местом для ввода символов. Но в целом единого стандарта маркировки посуды не существует, как нет и обязанности наносить символы на лицевую часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, часто пренебрегают маркировкой.
