Виды и типы автоматических выключателей

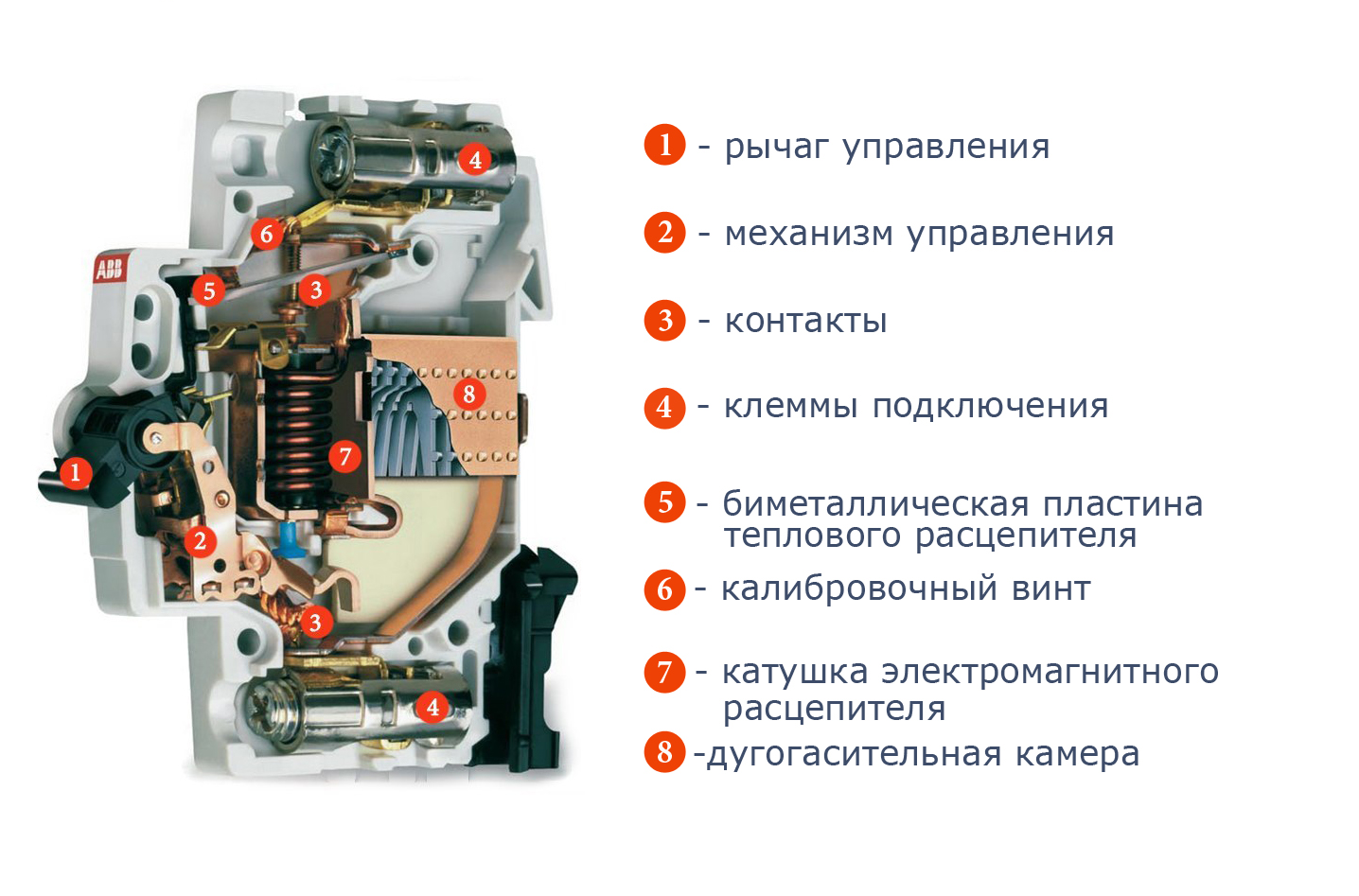

Принцип работы

Функционирование автоматического выключателя основано на тепловом и электромагнитном принципе. В обычном режиме работы через него протекает электрический ток. Если рассматривать тепловой принцип, то сначала ток проходит через электромагнитную катушку, затем попадает на биметаллическую пластину. Когда ток начинает превышать свое допустимое значение, то пластина начинает плавиться, вследствие чего происходит ее деформация. Так она оказывает воздействие на расцепитель. После этого цепь размыкается. А в изделиях с электромагнитным принципом работы, имеется соленоид и пружинный механизм удерживающий сердечник. Если произойдет увеличение значение тока, то сердечник преодолевает силу пружины и втягивается в соленоид. После чего происходит расцепление.

Во время перегрузки сети ток превышает свое предельное значение. Если автомат имеет тепловую защиту, то расцепление происходит не сразу. Здесь надо учесть, что на расплавление и деформации пластины требуется время. Время будет зависеть от того, в какой степени ток превысил свое номинальное значение.  Такой принцип работы позволяет не сразу разорвать цепь при кратковременном перенапряжении. Минимальный предел, который может превысить ток, устанавливается на заводе. Так же на деформацию пластины может оказать воздействие температура помещения, где установлен прибор. При холодной температуре пластина может начать деформацию только при значительном превышении номинала. А при высоких температурах, наоборот, сработать преждевременно. Устранив причину перегрузки, не следует сразу же включать автомат. Надо дождаться его полного остывания, тогда пластина примет свое прежнее состояние.

Когда происходит короткое замыкание, то ток в цепи увеличивается на столько, что может начать плавить изоляцию электропроводки. В этом случае необходим моментальный разрыв цепи, это и делает электромагнитный расцепитель. Сердечник сразу же втягивается в соленоид и расцепляет цепь. Данный процесс происходит меньше, чем за секунду. Так же в устройствах установлена решетка из металлических пластин, которая предназначена для гашения электрической дуги. После такого отключения автомата, его не следует включать, пока не будет устранена причина возникновения короткого замыкания.

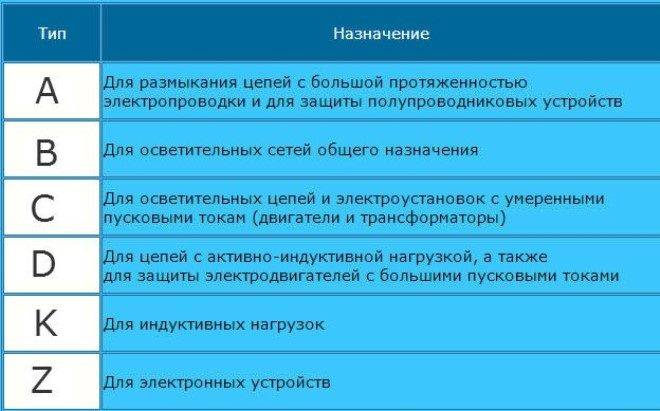

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Характеристики автоматов

Выбирая автоматический выключатель, имеет смысл ориентироваться на характеристики устройства. Это показатель, по которому можно определить чувствительность устройства к возможному превышению значений тока. Разные виды автоматических выключателей имеют свою маркировку — по ней легко понять, насколько оперативно оборудование будет реагировать на превышение значений тока к сети. Некоторые выключатели реагируют мгновенно, другие активизируются в течение определенного периода времени.

• А — маркировка, которая проставляется на самых чувствительных моделях оборудования. Автоматы такого типа сразу же регистрируют факт перегрузки и оперативно реагируют на нее. Они используются с целью защиты оборудования, характеризующегося высокой точностью, а вот в быту их встретить практически невозможно
• В — характеристика, которой обладают выключатели, срабатывающие с несущественной задержкой. В быту выключатели с соответствующей характеристикой используются вместе с компьютерами, современными ЖК-телевизорами и другой дорогостоящей бытовой техникой
• С — характеристика автоматов, которые имеют наиболее широкое распространение в быту. Оборудование начинает функционировать с небольшой задержкой, которой бывает достаточно для отложенной реакции на зарегистрированные сетевые перегрузки. Сеть отключается прибором только в том случае, если у нее есть неисправность, действительно имеющая значение
• D — характеристика выключателей, обладающих минимальной чувствительностью к превышению показателей тока. В основном, подобные устройства используются в рамках подвода электричества к зданию. Они устанавливаются в щитках, под их контролем находятся практически все сети. Такие устройства выбираются в качестве запасного варианта, так как они активизируются только в том случае, если автомат вовремя не включился.

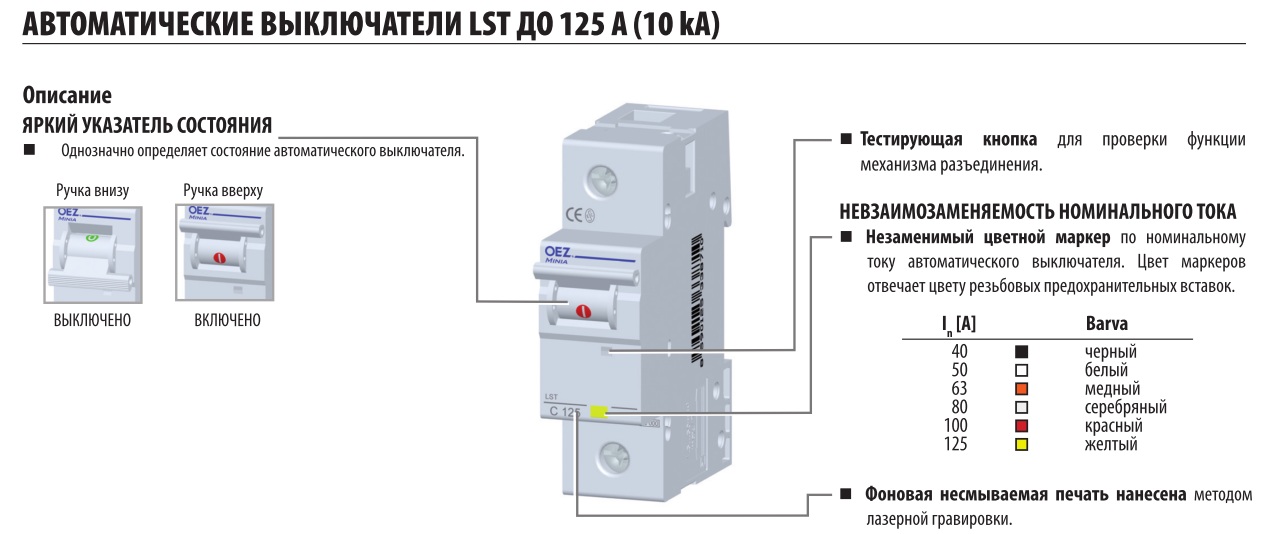

Все параметры автоматических выключателей написаны на лицевой части

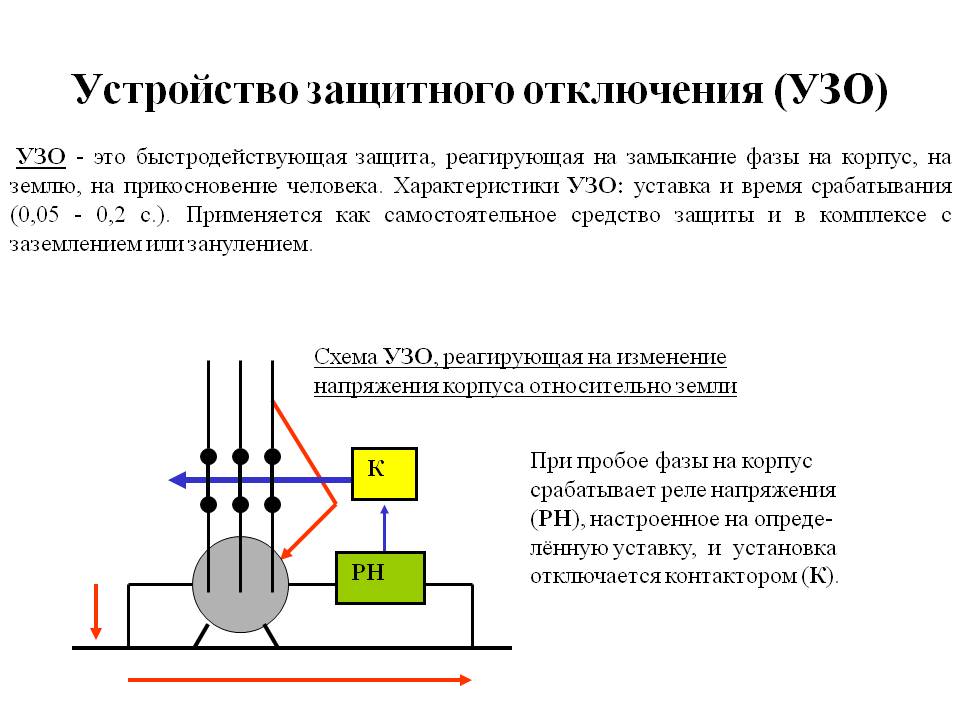

Классификация УЗО

УЗО реагирует на дифференциальный ток, т.е. разность токов, текущих по прямому и обратному проводу. Дифференциальный ток появляется при прикосновении человека к защищенной цепи и заземленному предмету. УЗО для защиты людей выбираются на ток 10-30 мА

, пожарные УЗО – на ток 300 мА. Последние защищает всю систему проводки, а при пожаре обычно токи утечки возникают раньше, чем токи КЗ.

Выбор УЗО затруднен тем, что это более сложное устройство, чем автомат. Например, есть дифавтоматы
– устройства, совмещающие в себя автомат и УЗО. УЗО также подразделяются по типу исполнения на электронные и электромеханические. Опыт показал, что лучше использовать электромеханические УЗО. Они лучше защищены от ложных срабатываний и от поломок.

По числу полюсов

УЗО делятся на:

• двухполюсные для цепей 220 В;
• четырехполюсные для цепей 380 В.

По условиям функционирования

на:

• АС
  – реагирующие только на переменный синусоидальный дифференциальный ток.
• А
  – реагирующие как на переменный синусоидальный дифференциальный ток, так и на постоянный пульсирующий дифференциальный ток.
• В
  – реагирующие на переменный синусоидальный дифференциальный ток, на постоянный пульсирующий дифференциальный ток и на постоянный дифференциальный ток.

По наличию задержки

на УЗО без задержки общего применения и с временной задержкой типа S. По токовой характеристике (дифавтоматы) на В, С, D. И, наконец, по номинальному току.

В заключение необходимо сказать, что следует выбирать устройства известных фирм: ABB абб
, GE POWER же пауэр
, SIEMENS сименс
, LEGRAND легранд
и других, по крайней мере сертифицированных в России
. Лучше выбирать электромеханические УЗО, т.к. они гораздо надежнее электронных. Вместо тандема из УЗО и автомата лучше выбрать дифавтомат, это сделает конструкцию щитка более компактной и надежной.
Токовые характеристики необходимо выбирать в зависимости от используемой проводки. Ток срабатывания автоматов и дифавтоматов должен быть меньше максимально допустимых токов кабелей.

Для медных трехпроводных кабелей можно привести следующие данные соответствия сечения проводников кабеля в квадратных миллиметрах и токов автоматов:

• 3 х 1.5мм 2 – 16 Ампер;
• 3 х 2.5 мм 2 – 25 А;
• 3 х 4 мм 2 – 32 Ампер;
• 3 х 6мм 2 – 40 А;
• 3 х 10 мм 2 – 50 Ампер;
• 3 х 16 мм 2 – 63 А.

Надеемся, что после прочтения всего материала вам будет проще разобраться в проектировании и построении электропроводки.

Виды

Фото автоматических выключателей показывают, что данное устройство может быть прикреплено каким угодно образом. Чаще всего, это неподвижный вариант с креплением на стене. Подвижные элементы предполагают крепление на особой раме. Это заметно облегчает инженерам-электрикам последующее обслуживание громоздких электросистем.

Обязательно посмотрите, чтобы купленные аппараты были оборудованы дополнительными элементами для последующего монтажа. Если вы знаете, как крепится выключатель защиты, то легко выбирать по его комплектующим особенностям. Да и вообще селективность автоматических выключателей довольно высока, но все они стараются придерживаться высоких показателей по качеству.

На рынке уже мало компаний, кто предлагает недорогие и быстро ломающиеся модели. Есть несколько крупных производств, которые неплохо себя зарекомендовали. Проверьте корпус, чтобы там не было заметно каких-либо потертостей, сколов и других внешних повреждений. После чего надо проверить реальную мощность, чтобы она не была чрезмерно завышенной.

Конструкции делятся:

• Миниатюрные (ток обычно не превышает 100А, нет никаких регулирующих элементов)
• В корпусе (самый часто встречаемый вид. Все элементы защищены от каких-либо воздействий, внутри есть электронные приборы, есть возможность отрегулировать показания)
• В изолированном корпусе (устанавливаются только на линиях с повышенным потреблением энергии)
• В металлическом корпусе (предназначен для рубильников без прерываний тока)

«Небольшая коробка» может в итоге обойтись вам дороже в случае её неисправностей. Какой номинальный ток выключателя там написан, не всегда совпадает с реальными показателями. Монтажные работы обычно не занимают и 30 минут. Профессионалы быстро всё установят на местах.

Виды расцепителей

В бытовых автоматических выключателях чаще всего встречаются следующие
виды расцепителей: тепловой, электронный и электромагнитный. Они быстро
распознают критическую ситуацию (появление сверхтоков, перегрузки и перепады
напряжения) и размыкают контакты автоматического выключателя, предотвращая
порчу электрического оборудования и защищая проводку. Помимо этих видов,
существуют еще и расцепители нулевого напряжения, минимального напряжения,
независимые, полупроводниковые, механические.

Сверхтоки –
увеличение силы тока в электрической сети, превышающей номинальный ток
автомата. Это токи перегрузки, замыкания.

Ток перегрузки
– сверхток в функциональной сети.

Ток
короткого замыкания – сверхток, появляющийся в результате замыкания двух
составляющих сети при крайне низком сопротивлении между этими элементами.

Тепловой расцепитель

Тепловой расцепитель размыкает контакты автоматического
выключателя при небольших превышениях номинального тока, отличается увеличенным
временем срабатывания. При кратковременных превышениях токовой нагрузки он не
срабатывает, это удобно в сетях, где часты именно кратковременные превышения
номинального тока автомата.

Тепловой расцепитель является биметаллической пластиной, один
конец которой расположен рядом со спусковым механизмом расцепления. В случае
увеличения силы тока пластина начинает изгибаться и приближаться к спусковому
механизму, касается планки, а та, в свою очередь, размыкает контакты
автоматического выключатели. Принцип работы построен на физических свойствах
металла, расширяющегося при нагревании, поэтому такой расцепитель и называется
тепловым.

К достоинствам теплового расцепителя можно отнести отсутствие
трущихся друг о друга поверхностей, устойчивость к вибрациям, низкая стоимость
в силу простой конструкции

Но нужно обратить внимание и на недостатки – работа
теплового расцепителя сильно зависит от температуры окружающей среды, их
следует размещать в местах со стабильным температурным режимом вдали от
источников тепла, в противном случае возможны многочисленные ложные
срабатывания

Электронный расцепитель

В состав электронного расцепителя входят измерительные
устройства (датчики тока), блок управления и исполнительный электромагнит.
Электронные расцепители предназначены для подачи команды на автоматическое
отключения автомата с заданной программой при возникновении в электрической
цепи сверхтоков перегрузки или замыкания. При превышении силы тока через
автомат в блоке электронного расцепителя начинается отсчет времени срабатывания
в соответствии с время-токовой характеристикой. Если за время срабатывания ток
снизится до величины, ниже пороговой, то автоматического срабатывания не
произойдет.

К плюсам электронных расцепителей относятся: широкий выбор
настроек, четкое следование прибора заданной программе, наличие индикаторов.
Основной недостаток – довольно высокая стоимость, а также чувствительность
расцепителя к воздействию электромагнитного излучения.

Электромагнитный расцепитель

Электромагнитный расцепитель (отсечка) срабатывает мгновенно,
не допуская ни малейшей вероятности повреждения составных частей электроцепи. Это соленоид с подвижным
сердечником, который воздействует на механизм расцепления. В процессе протекания
тока по обмотке соленоида, в случае превышения токовой нагрузки, происходит
втягивание сердечника под воздействием электромагнитного поля.

Электромагнитный расцепитель срабатывает при превышении тока
короткого замыкания. Он обладает достаточной прочностью, устойчив к вибрации,
однако создает магнитное поле.

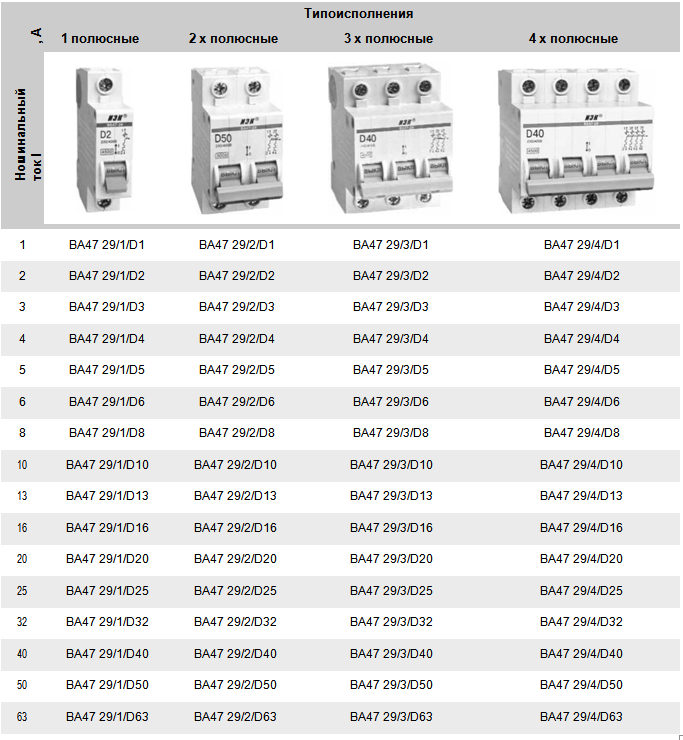

Количество полюсов

Бытовым электроприборам для работы необходимо однофазное питание. Достаточно фазного и нулевого провода. Мощные промышленные потребители (станки, печи) работают от трехфазной электросети. Им необходимы 4 провода: 3 фазы и 1 нулевой.

По этой причине и автоматические выключатели производятся в различном форм-факторе. Модели на 1 полюс устанавливают для защиты отдельных однофазных линий. На 2 применяются в качестве вводного устройства защиты квартирных электрощитов. Трехполюсные используются как силовые выключатели в трехфазных сетях. А четырехполюсные — это те же автоматы на 3 полюса, но они имеют дополнительный (4-й) модуль для нулевого провода.

Классификация

Классификация по ГОСТ

ГОСТ 9098-78 устанавливает следующую классификацию автоматических выключателей:

• По роду тока главной цепи: постоянного тока; переменного тока; постоянного и переменного тока. Номинальные токи главных цепей выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Номинальные токи для главных цепей выключателя выбирают из ряда: 6,3; 10; 16; 20; 25; 32; 40; 63; 100; 160; 250; 400; 630; 1 000; 1 600; 2 500; 2000; 4 000; 6 300 А. Дополнительно могут выпускаться выключатели на номинальные токи главных цепей выключателей: 1 500; 3 000; 3 200 А. Номинальные токи максимальных расцепителей тока выключателей, предназначенных для работы при температуре окружающего воздуха 40 °C, должны соответствовать ГОСТ 6827. Допускаются номинальные токи максимальных расцепителей тока: 15; 45; 120; 150; 300; 320; 600; 1 200; 1 500; 2000; 3 000; 3 200 А
• По конструкции: воздушный автоматический выключатель (англ. Air Circuit Breaker, сокращенно АСВ) от 800 А до 6 300 А, выключатель в литом корпусе (с англ. — «МССВ») от 10 А до 2500 А, модульные автоматические выключатели (с англ. — «МСВ») от 0,5 А до 125 А.
• По числу полюсов главной цепи: однополюсные; двухполюсные; трёхполюсные; четырёхполюсные.
• По наличию токоограничения: токоограничивающие; нетокоограничивающие.
• По видам расцепителей: с максимальным расцепителем тока; с независимым расцепителем; с минимальным или нулевым расцепителем напряжения.
• По характеристике выдержки времени максимальных расцепителей тока: без выдержки времени; с выдержкой времени, независимой от тока; с выдержкой времени, обратно зависимой от тока; с сочетанием указанных характеристик.
• По наличию свободных контактов («блок-контактов») для вторичных цепей: с контактами; без контактов.
• По способу присоединения внешних проводников: с задним присоединением; с передним присоединением; с комбинированным присоединением (верхние зажимы с задним присоединением, а нижние — с передним присоединением или наоборот); с универсальным присоединением (передним и задним).
• По виду установки: выкатные с втычными контактами; стационарные.
• По виду исполнения отсечки: селективные, неселективные.
• По виду привода: с ручным; с двигательным; с пружинным.
• По наличию и степени защиты выключателя от воздействия окружающей среды и от соприкосновения с находящимися под напряжением частями выключателя и его движущимися частями, расположенными внутри оболочки (в соответствии с требованиями ГОСТ 14255).

Селективный автоматический выключатель

В стандартах СССР и России селективные автоматические выключатели — это автоматические выключатели с выдержкой времени (0,25—0,6 с) при отсечке (см. статью «Токовая отсечка»). Такие выключатели, в сочетании с выключателями с мгновенной отсечкой на нижней ступени, позволяют строить селективное срабатывание при к. з.

Селективные автоматические выключатели (англ. Selective Main Circuit Breaker) в соответствии с немецким стандартом DIN VDE 0641-21 также имеют функцию селективности, но осуществляют её другим способом.

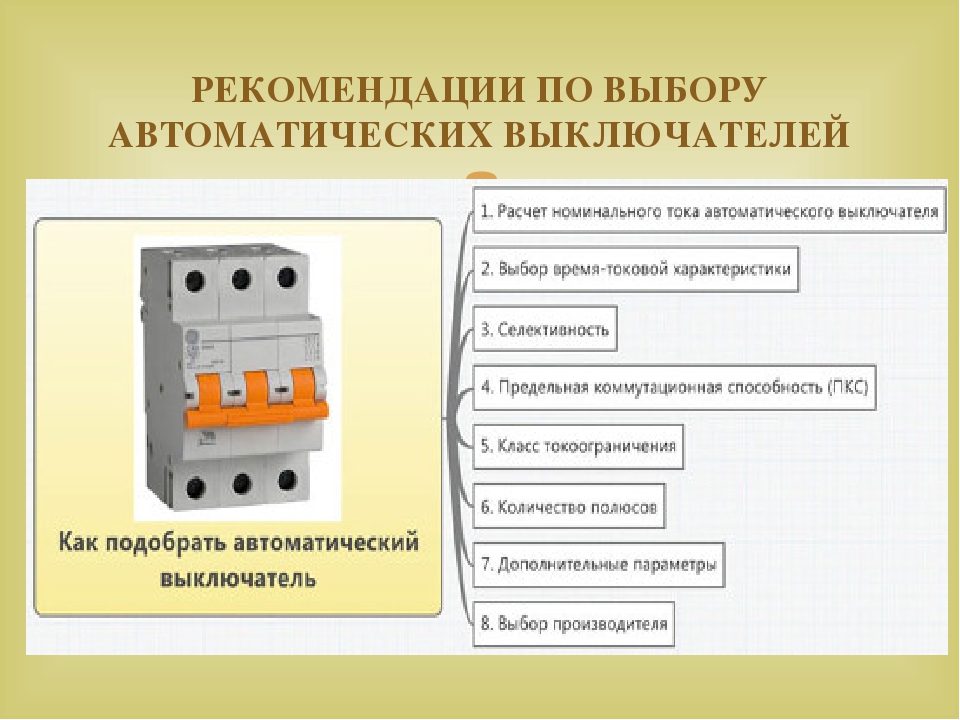

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.

Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

1. B — от 3 до 5 ×In;
2. C — от 5 до 10 ×In;
3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

1. Выбор номинального тока автоматического выключателя;
2. выбор характеристики автоматического выключателя;

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

1. Однополюсные;
2. двухполюсные.

Для сети 400 В (380В):

1. Трёхполюсные;
2. четырёхполюсные.

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.

Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.
