Рекомендации профессионалов по созданию домашних сетей наблюдения
Чтобы организовать функциональную домашнюю систему видеонаблюдения, прислушайтесь к рекомендациям опытных специалистов, на протяжении долгого времени работавших в сфере строительства систем безопасности.
Чтобы система работала хорошо, вам нужно заранее решить, против кого она направлена. Если вы хотите защитить участок от хулиганов или вандалов, камеры лучше устанавливать напоказ. Большое количество камер, прожекторов и другого оборудования, установленного на охраняемой территории, однозначно отпугнет многих злоумышленников.

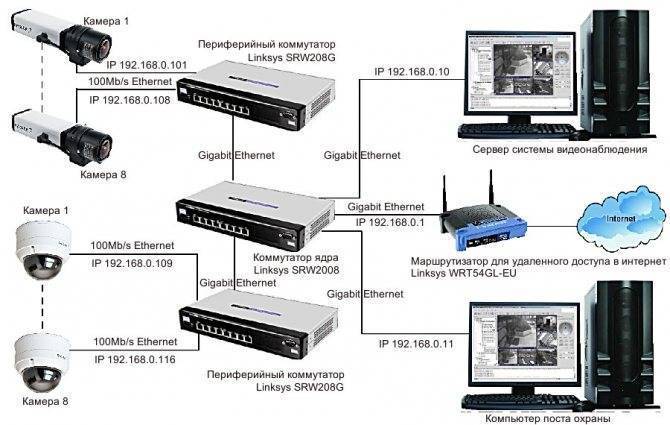

Типовая схема цифрового видеонаблюдения
Камеры необходимо расставлять на территории таким образом, чтобы они не только захватывали определенный сектор охраняемого участка, но и чтобы в их поле зрения попадали другие устройства безопасности. В этом случае при возникновении сбоя на одной из камер вы быстро сможете определить, что с ней случилось.
Скрытые камеры устанавливают в домашних системах достаточно редко. Во-первых, они не отпугивают потенциальных воров, а лишь позволяют зафиксировать правонарушение или найти виновников случившегося. Во-вторых, они отличаются большей стоимостью, меньшей функциональностью и хрупкостью. Обычные цифровые камеры позволяют с меньшими вложениями передавать на ваши устройства изображение значительно лучшего качества и прослужат намного дольше.
Всегда стройте системы безопасности таким образом, чтобы в дальнейшем их можно было улучшить, модернизировать. Покупка регистратора на 8 камер, если вы планируете установить только 4, позволит вам в будущем существенно повысить функциональность видеонаблюдения, затрачивая средства только на покупку дополнительных камер и не трогая остальное оборудование.
Планирование наблюдения – первый этап к безопасности жилища
Прежде чем закупать оборудование для домашней системы безопасности, необходимо детально продумать план охраняемой территории и ответить на несколько важных вопросов. В первую очередь следует решить, где лучше всего установить видеорегистратор? DVR представляет собой мини-компьютер, который будет записывать сигнал с установленных камер и транслировать его на устройства мультимедиа – телевизор и смартфон. Устанавливать видеорегистратор следует в сухом месте с комнатной температурой, он должен быть максимально удаленным и скрытым от возможного внимания злоумышленников. Это центр системы безопасности и его очень легко вывести из строя.
Современные системы безопасности видеонаблюдения
Далее следует определить территорию, которую необходимо отслеживать с помощью камер, выбрать оптимальную высоту установки таких приборов, ширину горизонтального угла и общее их количество. Профессионалы рекомендуют размещать камеры на максимально большой высоте, а также выбирать модели с узким горизонтальным углом обзора, широкоугольные объективы выдают картинку худшего качества, хотя и охватывают больше территории. Число устанавливаемых камер зависит от целей установки системы наблюдения, а также от технических характеристик и возможностей используемого регистратора. Современные DVR имеют от 4 до 16 каналов, то есть позволяют использовать от 4 до 16 камер наблюдения. Лучше покупать видеорегистратор с числом каналов, немного превышающим количество монтируемых камер, в этом случае вы сможете со временем модернизировать установленную систему, добавить камеры и сделать дом еще более защищенным.
Камеры, используемые в домашних сетях безопасности, могут сильно отличаться друг от друга по характеристикам и конструктивным особенностям. На рынке представлены устройства, предназначенные для монтажа на стены и потолок, для скрытой установки, оснащенные электрическим мотором для вращения и т. д. Конструкция камер определяет и возможные внешние условия их нормальной эксплуатации. Самые дешевые камеры могут работать только в комнатных условиях, они не способны выдерживать дополнительные нагрузки от высоких и низких внешних температур.
Очень важно определить и расстояние от камер до DVR. От удаленности оборудования зависит протяженность используемых для подключения кабелей. Причем необходимо рассчитывать длину каждого кабеля с добавочным расстоянием
Провода не получится просто протянуть от регистратора до камер, их нужно будет аккуратно проложить вдоль стен, а желательно и вовсе скрыть за облицовочными материалами
Причем необходимо рассчитывать длину каждого кабеля с добавочным расстоянием. Провода не получится просто протянуть от регистратора до камер, их нужно будет аккуратно проложить вдоль стен, а желательно и вовсе скрыть за облицовочными материалами.
Современные системы безопасности должны предоставлять собственнику дома возможность в любой момент получить доступ к изображениям с камер через интернет. Лучше всего для этого использовать проводных интернет-провайдеров, предоставляющих своим клиентам интернет через оптоволокно с высокой скоростью или ADSL линию. Рекомендуется подключать интернет, скорость которого выше 1 Мб/с, и со статичным IP адресом.
Заранее необходимо определить, через какие устройства необходим доступ к картинкам с камер. Если нужно обеспечить возможность наблюдения за территорией через домашний телевизор, следует проложить HDMI-кабель от DVR к телевизору.
Помимо основных элементов домашней системы безопасности, для ее простого и быстрого монтажа могут потребоваться и дополнительные аксессуары:
- кабель-каналы – специальные коробки для монтажа проводов на поверхности стен;
- лампы с датчиками движения, которые будут освещать территорию вокруг дома, они позволят даже с простых камер получать хорошую картинку в темное время суток;
- ИБС – источник бесперебойного питания для работы системы безопасности при отключении электричества.
Подключение питания 220В в шкафу слаботочки
Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале.
Поэтому первым делом туда нужно подвести электричество.
Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.
В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.
Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.
Подключение розеток:
В этом же шкафу размещаются:
блок питания
видеорегистратор + диск на 1Тб
ИБП
Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.
Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.
Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.
На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.
Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.
При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.
Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.
Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.
Соединение усилителя с модемом
После построения усилителя требуется соединить второй конец провода с модемом. Сделать это нужно таким образом:
- вскройте корпус устройства. Там вы увидите место для карточки памяти, соединения для сим-карточки, модуль радиосигнала, выход USB и внутреннюю антенну. Она вытравливается на плате, ее нужно отключить. Чтобы это сделать, выкусите конденсатор, который выполняет функцию резонансного согласования антенны. Фрезой, которая зажимается в дрель, пропилите ее, оставив участок для соединения с кабелем. Резать требуется неглубоко, чтобы не повредить следующие слои печатной платы. Если не совершить разрез, после соединения с внешним устройством возникнет разделение сигнала, и функционирование модема будет невозможным;
- проверьте тестером, нет ли короткого замыкания между отрезанным фрагментом и участком для припайки кабеля;
- соедините паяльником кабель с модемом. Сделать это нужно быстро, но аккуратно, чтобы не перегреть плату. Центральная жила припаивается на участок, который остался от внутренней антенны, а оплетка – к любому участку, который выступает «землей» и размещен близко к участку, где располагается припаянная центральная жила;
- после завершения работы соберите модем, поднимите антенну на максимально возможную высоту. Попробуйте поместить ее в разных местах, чтобы выяснить, где сигнал более качественный, после чего оставьте ее там.
К вопросу организации безопасности личного жилища необходимо подходить со всей ответственностью. В последнее время линии видеоконтроля устанавливаются не только в частных домах или квартирах, но и загородных коттеджах. Видеонаблюдение для дачи является неотъемлемым компонентом создания надлежащего уровня безопасности. И это неудивительно, ведь дача представляет собой место, в котором хозяева пребывают периодически: как правило, только в весеннее и летнее время, а обеспечивать контроль нужно круглый год.
Видеонаблюдение на даче может быть представлено как наиболее примитивными комплектами, так и более сложными профессиональными системами. Установить обычный комплект видеооборудования можно и самостоятельно, а вот для монтажа профессиональных устройств необходимо обращаться к специалистам. Для обычных загородных домов в практике применяются стандартные комплекты видеоустройств. Они состоят из камер и видеорегистратора. Основной функцией таких систем является передача видеоинформации через интернет, обеспечивая тем самым контроль над объектом круглосуточно.
Видеонаблюдение в коттедже: Ракурс первый – проводные системы
HVB-DN-HD54-2812 – уличная камера, имеющая металлический корпус с пассивным подогревом. Уровень защиты от внешнего воздействия IP 65, означает полную пыле и влагонепроницаемость и способность работать в зимний период при температуре до -300С.
Верхний предел температур +500С, позволяет устанавливать устройство в солнечных местах без дополнительной защиты. Подача питания на камеру осуществляется по технологии PoE стандарта 802.3af – по тому же кабелю, что и передача изображения.
При подключении к камере отдельного источника питания может быть реализована 3х ступенчатая ИК подсветка, которая позволяет производить съемку в ночное время с дальностью до 50 м и освещенностью от 0,02 Лкс.
Такая дальность приводит к существенному сужению угла обзора камеры до 280 в то время когда «широкая» подсветка позволяет контролировать сектор в 1100 но на расстояние не более 10 м в ночное время.
Качество изображения Full HD (1920х1080), обеспечивает 1/2,7« матрица и технология прогрессивного сканирования (OmniVision OV2715). Но при большом количестве установленных камер сеть может не справляться с большим трафиком, даже учитывая, что сигнал подвергается компрессии по стандарту H.264.
Поэтому рекомендуется использовать кабель витую пару не менее 5 и 5е категорий для сетей с 5 и меньше камерами, и категории 6 и 6А (гигабитная сеть), когда камер от 5 до 10.
Если объем памяти на видеорегистраторе или ПК не слишком велик, или качество изображения не играет ключевой роли, то можно настроить запись с дополнительного видеопотока, по стандарту D1 с качеством 704х576, или стандарту CIF с качеством 352×288.
HVB-DE-HD32-2812 – купольная камера то же производителя с аналогичными параметрами качества видеосигнала.
Основные отличия в отсутствии ИК подсветки, но при светочувствительности матрицы в 0,08 Лкс это не играет ключевой роли. Корпус камеры выполнен из пластика и имеет стандарт IP 50, что означает ее полную герметичность, но неспособность противостоять механическим воздействиям.
TSV-HS0 13 – мегапиксельная миникамера с 1/3« CMOS матрицей способная передавать изображение в двух потоках 1280х960 и 640х480 со скоростью 25 кадр/сек и стандартным форматом сжатия H.264.
Информация передается через стандартный разъем RJ45 по локальной сети. Камера поддерживает практически все распространенные протоколы передачи данных: TCP/IP, http и так далее, и может быть интегрирована в любую IP систему видеонаблюдения.
Видеорегистраторы – ключевая часть всего видеонаблюдения для коттеджа, они используются как в системах с передачей сигнала по локальным сетям, так и в беспроводных.
Основное внимание при выборе такого устройства следует уделить:
- количеству каналов приема информации и возможности масштабирования;
- установки дополнительных плат видеозахвата:
- количество слотов для HDD дисков;
- установленное программное обеспечение и его совместимость с ОС компьютера контролирующего сеть;
- возможности сетевой идентификации и поддерживаемые протоколы связи, для возможности автономного выхода в глобальную сеть интернет.
HVGdvr-800 – устройства этой серии поддерживают работу большим количеством (до 16) камер. Обработка и сохранение изображения производится по стандарту D1, а выведение на внешнюю периферию через HDMI и VGA выходы.
Программное обеспечение «Альтавижион» – для представленных видеорегистраторов поддерживает до 16 IP камер с качеством поступаемого сигнала Full HD. И совместимо с Windows 7 и Windows XP, имеет широкие функциональные возможности.
Основные этапы установки видеонаблюдения в частном доме
Организовать систему в доме можно своими силами. Перед установкой видеокамер понадобится составить схему расположения оборудования, определить длину кабеля и источник подачи питания.
Во время построения чертежа необходимо наметить точки для установки устройств таким образом, чтобы исключить мертвые зоны. Видеорегистраторы или сервер размещают в местах, скрытых от посторонних глаз, поскольку именно там будут храниться важные данные. Мониторы можно установить в любом удобном месте.
Прокладка кабельных трасс
Кабель для системы видеонаблюдения нужно укладывать на удалении от силовых не менее чем на 40 см
Если для организации системы используются аналоговые устройства, для прокладки трасс лучше выбирать коаксиальные кабели, не требующие применения дополнительных адаптеров. Для IP аналогов применяют витые пары, снижающие влияние электромагнитных помех. Прокладывание линии нужно начинать с точек, наиболее удаленных от видеорегистратора, и затем подключать близлежащие объекты, рассчитывая длину кабеля с запасом. Этот процесс может быть открытым либо закрытым, в первом случае провода размещают на опорах или вдоль ограждений, во втором прокладывают их под землей или внутри стен в гофротрубах.
Установка камер
Устройства должны обеспечивать хороший обзор всей территории и при этом располагаться в незаметных для посторонних местах. Крепежные элементы для камер лучше подбирать отдельно, отдавая предпочтение самым надежным вариантам, предотвращающим падение и вибрацию приборов.
Видеорегистратор и подключение системы
Подключая видеорегистратор, нужно позаботиться о том, чтобы все устройства были правильно подсоединены к предназначенным для них разъемам. Для корректной работы прибор размещают в месте с хорошей циркуляцией воздуха и не допускают его перегрева. После подключения всех комплектующих можно подавать питание на регистратор.
Настройка оборудования
Чтобы организовать полноценную систему слежения, понадобится настроить входящее в нее оборудование. Пользователю необходимо установить время и дату на каждом устройстве, провести их полную настройку, отформатировать жесткие диски для хранения данных, а также настроить видеозапись и удаленный доступ к камерам.

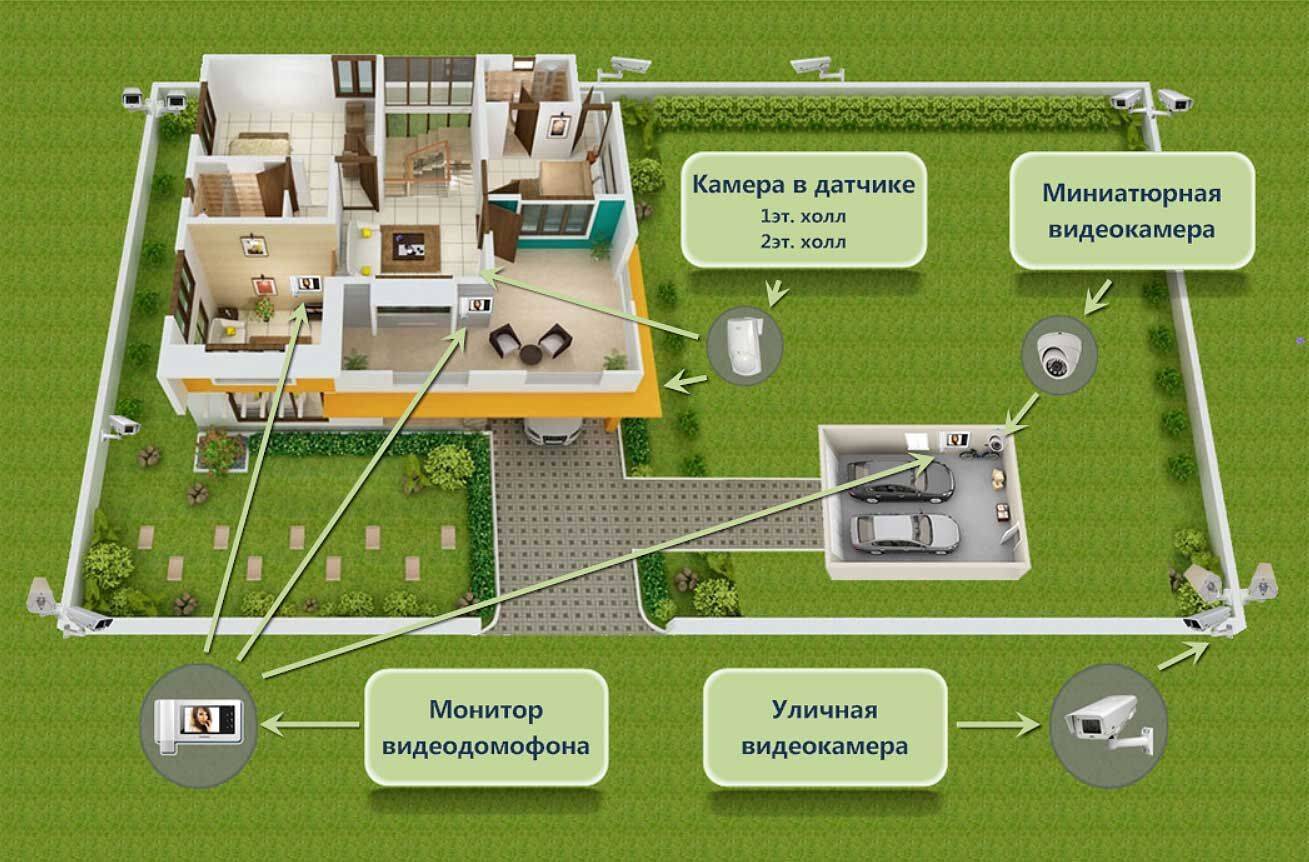

Схемы расположения камер
Принцип расположения устройств слежения зависит от размеров территории, которую необходимо отслеживать, и ее дополнительных особенностей. Лучше расположить камеры таким образом, чтобы их было удобно снимать при необходимости замены или ремонта.
Готовые комплекты видеонаблюдения для частного дома: лучшие модели

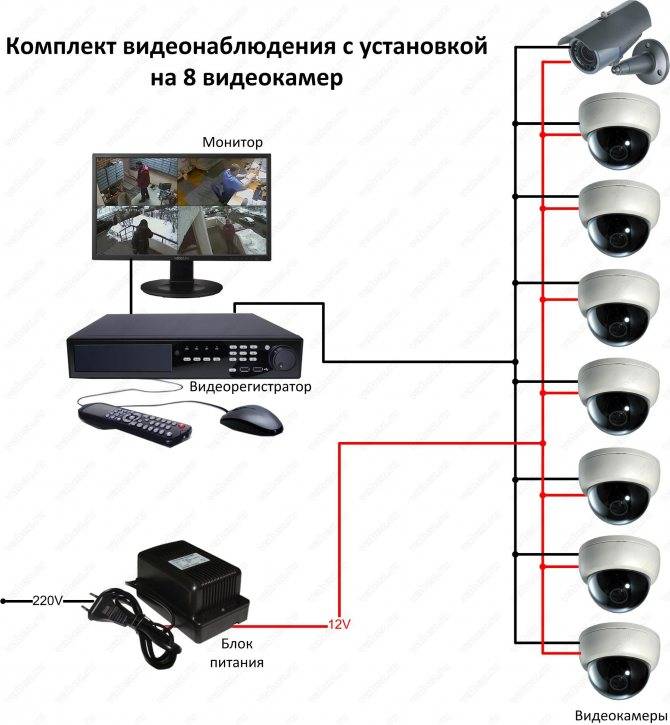

Самостоятельно собрать комплект видеонаблюдения для дачи, в принципе, можно. Но стоит ли тратить время на изучение совместимости отдельных элементов и поиск подходящих приборов? Гораздо проще приобрести готовую систему видеонаблюдения для частного дома. Цены на такие комплекты вполне демократичные, каждый набор оснащен подробной инструкцией по установке и эксплуатации
Подбирая подходящий вариант, обратите внимание, что комплекты делятся на категории по назначению:
- Домашние – состоящие из камер для установки в помещении.
- Уличные – предназначенные для наружного наблюдения.
- Комбинированные – включающие оба вида камер.
- Специализированные – оснащенные дополнительными функциями по желанию заказчика.
В чем преимущества готовых наборов? Прежде всего, они обойдутся вам дешевле, чем все элементы, купленные по отдельности. Кроме того, производитель гарантирует, что все элементы системы будут идеально работать в команде.
Для наблюдения за дачей достаточно набора из 6-8 камер с необходимыми элементами.
Отличный вариант для дачи — Falcon Eye
Falcon Eye
Российский производитель предлагает отличный готовый комплект видеонаблюдения. Купить Falcon Eye FE 104 D KIT Дача можно за 10800 рублей. В его состав входят 4 камеры, 4 регистратора, необходимые разъемы и кабели, блок питания и пульт дистанционного управления.
Систему не сложно установить и настроить своими руками. Единственная проблема, с которой, судя по отзывам, столкнулись пользователи – недостаточная длина кабелей в наборе. Но заранее зная об этом, лучше сразу запастись необходимым количество проводов. В целом эта модель – отличный выбор для тех, кому необходимо проследить за загородным участком или гаражом.
Популярная модель: Zmodo Ipcor
Zmodo Ipcor
В линейке моделей этого производителя есть много готовых комплектов, которые идеально подойдут для загородного домовладения. Например, комплект ZMODO ZM-SS76D9D4-SC+1Tb. Он обойдется в среднем в 29 тысяч рублей. В комплект входят 4 цифровые камеры (2 — уличные, 2 – внутренние). Они передают сигнал по WiFi. Сигнал может выводиться даже на экран вашего смартфона, что позволяет наблюдать за домом в любой момент. Пользователи отмечают простоту настройки и эксплуатации системы, высокое качество изображения.
Надежная простота: REZON RZ Quattro D
REZON RZ Quattro D
Комплект REZON RZ Quattro D можно использовать для контроля за домом, офисом, стоянкой. Цифровые камеры обеспечивают хорошую картинку не только днем, но и ночью. Цена комплекта видеонаблюдения для улицы на 4 камеры – 14500 рублей. Покупатели выбирают этот комплект за простоту подключения. Устройство можно подсоединить в телевизору или настроить сигнал для отображения на вашем сотовом телефоне. Запись с видеокамер осуществляется на жесткий диск в регистраторе.
Для внутреннего контроля – система InControl
Система InControl
В основном такие системы используют для контроля за сотрудниками в офисе. В комплект входят купольные камеры, которые позволяют следить за всем помещением. Запись ведется на восьмиканальный видеорегистратор. На камерах установлены датчики движения. В частном домовладении такие камеры пригодятся, если в доме есть наемные работники, которым вы не доверяете. По отзывам собственников, благодаря инфракрасной подсветке, приборы выдают четкую картинку даже в темное время суток.
Незаметный охранник – система NOVIcam
Система NOVIcam
Отличительная особенность систем NOVIcam – компактность. Миниатюрные камеры практически незаметны и не испортят интерьер вашего дома. Комплект оборудован терабайтным диском, в котором помещается огромный объем информации. Можно запрограмировать запись на постоянный режим или срабатывание при обнаружении движения встроенным датчиком. В многочисленных положительных отзывах отмечается простой и удобный интерфейс приложения к системе, которое можно установить на компьютер или смартфон. Купить видеокамеру для видеонаблюдения с 4-х канальным регистратором можно всего за 5800 рублей.
Опыт наблюдения от Space Technology
Space Technology
Продукция этого производителя уже полтора десятилетия успешно реализуется на нашем рынке. Space Technology производит не только системы видеонаблюдения, но и домофоны, блоки питания, видеорегистраторы и приемопередатчики. Пользователи отмечают неизменно высокое качество продукции фирмы. Комплект из 4 камер с регистратором обойдется примерно в 27400 рублей. Сигнал с камер поступает по WiFi каналу.
Нужное оборудование
Некоторые производители выпускают уже полные комплекты проводной и беспроводной видеосистемы. Их цена обычно стартует от 16 000 рублей. В результате их стоимость существенно выше цены оборудования, которое можно приобрести по отдельности.
Проще всего самостоятельно установить систему видеослежки в своем доме, квартире. Сделать это не сложно, если пользователь умеет работать с компьютером.
Расходы на аппаратуру не составят свыше 13 000-17 000 рублей. Если необходимо установить оборудование в загородном коттедже, который временно остается без хозяев, то затраты на монтаж и обслуживание увеличатся.
Чтобы собрать систему видеоконтроля своими руками, предстоит приобрести аппаратуру и связующие звенья:
- видеокамера;
- сетевой регистратор или видеосервер – ПК;
- хранилище для видео;
- роутер (нужен для ip-камер, есть возможность организовать удаленный доступ);
- радиочастотный и электрический кабель;
- сетевой кабель пятой категории с разъемом rj45;
- блок питания;
При установке видеосистемы наблюдения самостоятельно рекомендуется использовать видеорегистратор. Однако заменить его может обычный ПК. Тогда можно смонтировать сетевое оборудование и подсоединить его к компу с помощью вай-фай.
Практически все беспроводные видеокамеры категории Cube умеют вести запись клипов на накопительные карты – флэшки, micro SD и micro SDHC. Цена на кубические видеокамеры колеблется от 4900 до 31 000 руб. Список технических бюджетных средств:
- Видеокамера IP TRASSIR TR-D7111IR1W;
- IP HIKVISION HiWatch DS-I114, 720p;
- IP DIGMA DiVision 100, 720p, 2.8;
- IP DIGMA DiVision 400, 1080p, 2.8.
Дорогостоящие камеры:
- IP BEWARD BD4680DRZ, 3 – 9 (купольная IP-камера);
- IP BEWARD BD46C, 2.8 мм;
- IP HIKVISION DS-2CD2463G0-I, 4.
При подсоединении видеоустройства беспроводным способом понадобится роутер. Для слежки в домашних условиях можно воспользоваться дешевыми моделями, список которых приведен выше. Необязательно покупать dvr видеорегистратор или использовать ПК вместо него, так как информация может хранится в облачном хранилище или на флешке видеокамеры. Для этого метода не нужно иметь статический ip-address.
Приведем пример. В системе «Линия» можно за 9000 руб. арендовать хранилище в облаке с установленным обеспечением, сервисом из двух жестких дисков общей вместительностью 1 Терабайт, предполагающих создание зеркального массива рэйд1, со скоростью 100 Мегабит в секунду, который рассчитан на 8 видеокамер.
При исчислении ресурсов удаленного видеоконтроля нужно исходить из памяти диска в 300-1000 Гб. Это пространство предполагается на двухнедельный архив. Скорость составляет 10 Мегабит в секунду на каждую смонтированную видеокамеру. В магазинах представлено множество моделей для уличного и внутреннего видеоконтроля. Цена на них начинается от 1500 руб. и примерно равна 2300-6000 руб. для аналоговых камер AHD/TVI/CVI, цифровое оборудование выйдет в диапазоне от 4500 до 18000 руб.
Смонтировать оборудование самостоятельно – не всегда простая процедура. Если пользователь мало знает о технике, не умеет ей пользоваться, то ему лучше купить готовые наборы.
Кроме камер открытого типа, продаются скрытые – потайные, маскируемые, миниатюрные. Помните, что правила их использования указаны в ст. 138.1 УК РФ. На территории собственного дома, дачи, устройствами можно пользоваться при условии, что в поле зрения не попадет чужой человек.
Чтобы смонтировать скрытую аппаратуру в офисе, торговом зале, магазине, необходимо получить письменное согласие сотрудников, а также потребуется оповещать посетителей о наличии скрытого видеоконтроля. Также строго запрещено вести любое наблюдение в туалете, раздевалке.
Видеонаблюдение в квартире через web камеру
Видеонаблюдение в квартире через веб камеру
Ввиду ограниченности длины кабеля веб камеры, такой тип видеонаблюдения подойдет только в случаях ее нахождения в непосредственной близости от компьютера, но впрочем, этот вопрос частично решается покупкой USB удлинителя. С помощью web камеры можно сделать видеонаблюдение в подъезде своими руками, в квартире, или из окна квартиры за придомовой территорией или автомобилем во дворе. Такое видеонаблюдение едва ли не самое простое из всех предложенных в данной статье, так как подключение web камеры к компьютеру по силам каждому, кто умеет им пользоваться. Помимо всего прочего, он еще и самый экономный – стоимость веб камеры начинается буквально от нескольких сот рублей. Итак, давайте рассмотрим, как производить монтаж видеонаблюдения своими руками посредством дешевой web камеры.
Как обычно, все начинается с подключения камеры к ПК и установки программы, с приложенного к камере диска. Запустив программу, вы сразу увидите изображение, передаваемое камерой. После этого установите ее в предполагаемом месте, при необходимости настройте запись по движению, и закрасьте мышкой область, при возникновении движения в которой из динамиков компьютера послышится сигнал тревоги, а на вашу почту придет сообщение с изображением с камеры. Для предотвращения ложного срабатывания необходимо настроить чувствительность.
Типовая схема
Для связи между компонентами используется витая пара. В видеорегистраторе находится приемник, а в камере передатчик видео. Такое решение дает создать высококачественное видеонаблюдение. Сетевой коммутатор предоставляет подсоединение большего числа камер. Сетевой видеорегистратор необходим для записи, отображения и хранения записанного материала. Через интернет реализуется доступ к IP видеонаблюдению. С помощью модема или Ethernet-кабеля коммутатор соединяется с маршрутизатором, который имеет доступ в интернет. Удаленный доступ к камерам и регистраторам создается после осуществления настроек.
Подключение и настройка

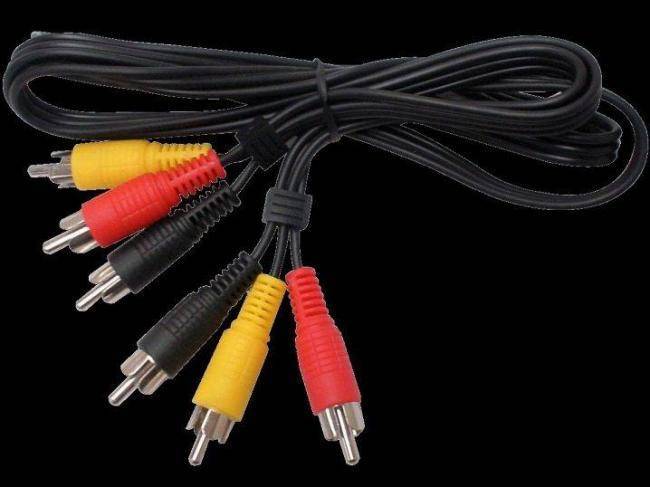

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:
телевизионный тюнер;
видеоплата для захвата отсылаемых файлов;
конвертеры USB;
подключение к видеорегистратору.
Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков.
Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.
Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:
аналоговые регистраторы;
независимые платы видеозахвата;
прочие аналогичные системы.
Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер.
Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.
Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».
Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник
Важно знать и то, как подключается видеокамера к телефону
Для этой цели используются:
«облачные» сервера интернета;
прямое подсоединение;
P2P.
Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала
Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более
Сколько-нибудь реально подключение удалённо только к единственной камере.
