Виды плит перекрытия для стен из газобетонных блоков и их монтаж

Укладка железобетонных перемычек.

Железобетонные перемычки укладываются над оконными и дверными проёмами, для дальнейшего продолжения стен. Перемычки бывают несущие и ненесущие (заполнитель). Отличаются они между собой своей несущей способностью.

Несущие перемычки укладываются над проёмами несущих стен, такие перемычки способны нести нагрузки, уложенной на них несущей стены и перекрытия. Глубина опирания перемычки на кирпичную стену – 250 мм.

Ненесущие перемычки укладываются над проёмами перегородок и ненесущих стен, такие перемычки служат заполнением стены или перегородки и несут они только нагрузку уложенной на них кирпичной кладки. Глубина опирания железобетонных перемычек на кирпичную стену, 250 мм, на кирпичную кладку перегородки, 200 мм.

Все железобетонные перемычки укладываются на раствор марки 100, с толщиной шва 8–12 мм.

Я сам просматривал это видео несколько раз чтобы понять что же рабочие делали не так и пришел к выводу что свою роль сыграли сразу несколько факторов. Раствора под плиту нужно было класть меньше и раствор должен лежать равномерно и одинаково с одной и другой стороны, крановщику нужно было давать более точные команды чтобы он в самый последний момент очень медленно и аккуратно опускал плиту, возможно раствор был немного жидковат. Эти плиты сильной кривизны не имеют они ПК 220. Но забегая в перед скажу что принял решение перекрывать второй этаж ПНО они 160 мм они немного дешевле и для доставки потребовался один длинномер, а не два. И немного пожалел вот ПНО кривые оказались с ними намучились еще больше об этом тоже будет видео. Песок то они сеяли только скорее всего бетономешалку не отбили или плохо очистили не подготовились в общем.

Делать армопояс под плиты или нет?

Я с начало расскажу как я сделал, а потом объясню почему.Армопоясом это назвать нельзя по этому нет не делал. Я сделал по другому, мы проверили гидроуровнем и поставили маяки положили кладочную сетку и сделали стяжку но не во всю ширину стены, а только в местах опирания плит (у меня опирание не более 140мм). Это помогло избежать проваливания раствора в пустоты блока при укладке плит тем самым облегчило их выравнивание по уровню и друг относительно друга.Теперь о том почему я сделал так. Немного истории, на стадии проектирования тоже задумался об армопоясе, но поротерму в отличие от газоблока по рекомендациям производителя нет необходимости устраивать армопояс. На просторах интернета нашел информацию о том что некоторые делают армопояс но из двух трех рядов обычного рабочего кирпича. Когда начали класть блок Porotherm я убедился что блок может нести достаточно большие вертикальные нагрузки и разница в прочности с рабочим кирпичом не существенная у поротерма М100 у кирпича М150, а некоторый кирпич может и уступать блоку по прочности. Так зачем же устраивать мостик холода подумал я ведь теплопроводность блока и кирпича разная, значит будет присутствовать разность температур, а это вызывает выпадение конденсата.

Важно!

Если вы проектируете или строите дом сами. Учитывайте что пустотные плиты перекрытия нельзя укладывать на перемычки над перемычкой должно быть как минимум 3-4 ряда кирпича. Если такой возможности нет, например вы решили сделать высокие окна, выход есть, нужно устраивать тогда не перемычку, а балку. Разуметься она должна быть толще перемычки вместо стандартной 220мм делайте 308мм что равняется 4 рядам кирпича, армируйте по всем правилам арматурой большего диаметра используйте бетон марки не ниже М350.

Минимальная величина опирания плит.

А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной. Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.

При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя. Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.

Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.

Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.

Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.

Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.

Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.

Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм. Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.

У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.

Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».

Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.

На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм. » Стены. » Стены

» Стены

Сравнительная стоимость

При устройстве межэтажных конструкций вопрос цены играет немаловажную роль. Если сравнить все разновидности между собой, то получается следующая последовательность. Самым дешевым окажется железобетонная пустотная плита со стоимостью за квадратный метр в 1200 рублей. На втором месте окажется монолитное изделие – 2000 – 2500 рублей за квадратный метр. Стоимость может сильно отличаться в зависимости от толщины и технологии изготовления.

Самым дорогим перекрытием является плита из вспененного бетона – от 3000 рублей за квадрат. Высокая стоимость объясняется сложной технологией изготовления и маленькой шириной плиты.

Также в стоимость перекрытия из плит нужно закладывать затраты на транспортировку и подъем, которые в отдельных случаях может равняться их стоимости.

В процессе строительства стен из газобетона или пенобетона, наступает момент, когда нужно позаботится об устройстве межэтажных перекрытии, которые могут быть из бетонной плиты или из деревянных балок.

В отличии от домов, построенных из кирпича, при монтаже межэтажных перекрытий на стены из газо- или пенобетонных блоков, необходимо дополнительно предусмотреть распределяющие и усиливающие пояса.

В данной статье рассмотрим установку деревянных и железобетонных межэтажных перекрытий, при строительстве дома из стеновых блоков.

Устройство межэтажных перекрытий из монолитной плиты

Многие частные застройщики, при строительстве дома из газобетонных или других подобных блоков, в качестве межэтажных перекрытий используют железобетонные плиты.

Это очень надежные и прочные основания, но вместе с тем они имеют большой вес, который необходимо учитывать при возведение стен из строительных блоков.

Для того, чтобы вес плиты распределялся равномерно и не нарушал целостность стен, при укладке плитоперекрытий, обязательно делают дополнительную конструкцию, в виде распределительного бетонного или кирпичного пояса.

Варианты установки монолитной железобетонной плиты представлены на рисунке. В первом варианте

, плита опирается на бетонную ленту размером 150х250 мм, расположенную по всему периметру стены. Лента армируется прутками диаметром 10 мм и заливается бетоном марки М200.

Необходимо так же оставить температурный зазор 1-2 см между стеной и торцом железобетонной плиты.

Чтобы убрать мостики холода, плиту и армирующий пояс дополнительно утепляют, при помощи экструдированных пенополистирольных плит, толщиной 50 мм.

Второй вариант

представляет из себя кладку из красного обожжённого кирпича, уложенного в 3 рядя. Это наиболее популярный вариант устройства распределительного пояса. В данном случает нет необходимости сооружать опалубку и делать арматурный каркас из прутьев.

Но, прежде чем укладывать кирпич, делают усиление стеновых блоков при помощи арматуры. Для этого штробятся пазы, укладывают в них арматурные прутки и заполняют цементным раствором.

Кирпичную кладку так же усиливают при помощи кладочной сетки, проложенной между рядами.

Монолитная железобетонная плита должна заходить в глубь стены на 13-14 см. Этого вполне достаточно для устойчивости и жесткости конструкции.

Деревянные межэтажные перекрытия

Деревянная конструкция наиболее предпочтительный вариант при строительстве домов из лёгких стеновых блоков. Деревянные межэтажные перекрытия значительно легче бетонных, а значит оказывают меньшее давление на стену, следовательно и конструкция будет более простой.

К тому же, цена на деревянные лаги с учетом доставки и работы значительно меньше стоимости железобетонных плитоперекрытий. Нет необходимости нанимать дорогостоящий кран, и все можно сделать без использования техники.

В одной из статей (ссылка) мы уже рассказывали об устройстве перекрытия по деревянным балкам. В ней мы приводили расчет балок перекрытия и устройство пола по деревянным лагам. Возможно эта информация вам будет полезна. Но вернемся к нашей теме.

Как мы уже писали, установка деревянных перекрытий более простая. Достаточно сделать пояс из арматуры, как в случает с бетонными плитами, на который можно укладывать балки.

Деревянные лаги, перед установкой необходимо покрыть противогрибковыми составами, а концы, которые будут лежать на стене, обернуть в рубероид или другой подобный материал.

Так же нужно сделать запил торцевой части балки под углом 600 и уложить утеплитель

Между торцом и стеной, необходимо оставить зазор в 2 см, для возможного температурного расширения.

Деревянные лаги должны быть заложены в стену на глубина 15 см.

В заключении, предлагаем вам видео, которое будет полезным при дальнейшем устройстве деревянного перекрытия.

Какие элементы используются для пустотелых плит перекрытий?

Анкеровка плиты перекрытия, в конструкциях которых есть монтажные петли, осуществляется с использованием таких материалов как:

  • Вязальная проволока, площадь сечения которой 4-6 мм.
  • Арматура класса A-III, крепящая с помощью сварного соединения. Диаметр прутков должен быть от 10 мм.
  • Соединение с несущей стеной осуществляется с использованием Г-образных элементов из арматуры класса A-III, берется край и крепится к монтажной петле ЖБИ, второй край – располагается в шве бетонного раствора, который наносится когда происходит заделка боковых участков по всей длине и ширине каркаса.

Анкеровка железобетонных плит, где не предусмотрены монтажные петли, делается из арматуры класса A-III, к окончаниям арматуры присоединяются пластины при помощи сварки, состав пластины – металл, толщина которого 5 мм. Данные конструкции располагаются в швах железобетонных изделий над внутренними стенами.

Часто встречающиеся ошибки

Правильная укладка плит перекрытия – залог надежности здания. К часто встречающимся ошибкам при монтаже можно отнести:

  1. Использование поврежденных плит. Тонкие неглубокие трещины можно заделать раствором и использовать плиту на малонагружаемом участке перекрытия. Если трещина сквозная, такое изделие пускают на изготовление коротких секций или выбраковывают. Чаще всего плиты повреждаются при нарушении правил транспортировки.
  2. Глубину опирания ниже установленного минимума. В такой ситуации нагрузка от плиты приходится на край кирпичной кладки или армопояса, что провоцирует его медленное разрушение.
  3. Чрезвычайно большая глубина опирания. В такой ситуации плита оказывается защемленной внутри стены и не может правильно работать под нагрузками. В результате она начинает разрушать кладку. Помимо этого торец плиты оказывается близко к внешней стороны стены, что увеличивает теплопотери здания.
  4. Неправильная анкеровка или ее отсутствие. Если плиты, из которых состоит сборное перекрытие, не связаны между собой и со стенами, либо анкеровка выполнена неправильно, жесткость конструкции недостаточна и есть риск подвижек плит и стен, особенно в условиях сейсмики. Это угрожает устойчивости и целостности постройки.

Разновидности анкеров

  • Анкер -клин

    — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.

  • Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
  • Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
  • Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

  • рамные (для деталей окон и дверей) потолочные,
  • фундаментные и
  • Молли – для пустотных и слабых основ.

Основные виды

Плиты перекрытия для газобетона бывают следующих видов:

монолитные;
газобетонные;
деревянные балки;
железобетонные плиты;
металлические балки.

При использовании газобетонных плит обязательно устройство армированного кольцевого пояса. Перекрытие из железо- либо газобетона представляет собой монолитную конструкцию, состоящую из пазов, в которые вставляются плиты. При работе с плитами из газобетона их укладывают на армирующий слой. При этом армирующую конструкцию обрабатывают антикоррозийными покрытиями.

Размеры плит различны, но главное условие – они должны выступать за пролет на 20 см. Также применяют сборные железобетонные перекрытия, изготовление которых происходит на заводах; они экономичнее монолитных. Отличаются газобетонные конструкции легким весом, что нельзя сказать о железобетонных.

Монолитные перекрытия толщиной около 3 сантиметров включают в себя арматурную сетку, залитую бетоном. Такие конструкции газобетонного дома имеют различную форму, чем не схожи с плитными. Единые перекрытия выносят большую нагрузку, что является плюсом, к недостаткам относят их дороговизну и трудоемкость.

Также существуют сборно-монолитные конструкции, включающие в себя сборные перекрытия из газобетона, верх которых укрепляется армированным бетоном.

Газобетонные перегородки устанавливают на пару сантиметров ниже перекрытий, чтобы избежать давления и появления трещин. Плиты перекрытий из газобетона могут выступать дверными и оконными перемычками. При толщине стен более 5 см применяют сборные перемычки, длина которых должна быть больше проема на 1 сантиметр.

Правила и технология монтажа плит перекрытия

Весь процесс можно разделить на четыре этапа:

  • подготовка горизонтальной плоскости фундамента, на которую будут укладываться плитные блоки;
  • монтаж перекрытия;
  • крепление к фундаменту, этот процесс называется анкеровкой;
  • заделка зазоров и технологических отверстий.

Подготовительный этап

В независимости от того, из каких материалов был возведен ленточный фундамент, всегда присутствует большая вероятность, что его верхняя горизонтальная плоскость имеет перепад и неровности. От них надо избавиться. Как это сделать, зависит от величины перепада.

  1. Если это значение небольшое, до 5 см, то выравнивание производят цементно-песчаным раствором с добавлением щебня или без такового. При этом щебень должен быть мелкой фракции. В заливаемый слой обязательно укладывают армирующую сетку.
  2. Если перепад составляет 5-10 см, то выравнивание проводят кирпичами.
  3. Если значение больше 10 см, то плоскость фундамента выравнивают бетонным армирующим поясом, который заливают в установленную опалубку.

Чтобы не делать все это, нужно просто точно провести сооружение фундаментной конструкции

Особое внимание уделить горизонтальному расположению верхней плоскости

Укладывали ли вы когда-нибудь плиты перекрытия своими руками?

ДаНет

Монтаж плит

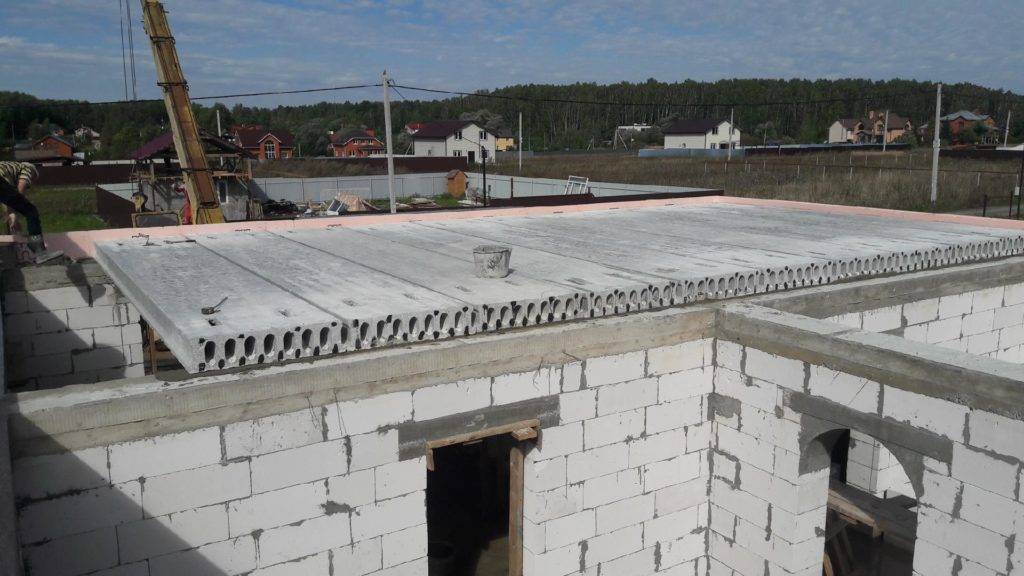

Перед тем как уложить плиты перекрытия на фундамент, необходимо разобраться в их раскладке. Существуют четки нормативы, которые надо обязательно учитывать.

  1. Если был залит бетонный фундамент, или он был собран из фундаментных блоков, то размер опирания плит перекрытия на фундамент не должен быть меньше 6 см.
  2. Если фундамент – это кирпичная конструкция, то опирание не должно быть меньше 12,5 см.
  3. Первая и последняя плита не должны быть уложены на стены, которые расположены вдоль самих плитных изделий. Обязательно оставляются просветы шириною до 25 см, которые впоследствии надо будет заложить.

В строительных СНиПах нет строгих правил по поводу наличия или отсутствия скрепляющего раствора, на который укладывают перекрытие. Но лучше его использовать. Обычно для этого применяют цементно-песчаный раствор марки не меньше М100. Его замешивают на просеянном песке, чтобы в нем не было камешков. Последние могут стать причиной перекоса устанавливаемых бетонных изделий.

В правилах укладки присутствует несколько требований, которые надо придерживаться:

  1. Скрепляющий раствор наносится толщиною 2 см. В него надо уложить арматурный каркас в виде решетки или отдельных продольных стержней, изготовленных из арматуры диаметром 8-12 мм.
  2. Так как плиты, используемые в частном домостроении, это пустотелые изделия с отверстиями по торцам, то необходимо до начала укладки их на фундамент провести заделку этих отверстий с двух сторон. Чаще всего для этого используют теплоизоляционный материал, к примеру, минеральную вату, которую заворачивают в полиэтиленовую пленку. Отверстия после утепления обязательно заделывают цементным раствором.
  3. У плитных изделий две стороны: одна гладкая, другая шероховатая. Укладку надо проводить гладкой стороной вниз. Она будет формировать потолок в подвале. Все дело в том, что бетонные изделия заливаются в формы. Так вот нижняя плоскость ложится на гладкую металлическую поверхность, а верхняя затвердевает на воздухе, поэтому она и имеет шероховатости. При этом надо добавить, что нижняя гладкая сторона все время работает на растяжение, а верхняя на сжатие. Поэтому в нижнюю часть укладывается более мощный арматурный каркас, чем в верхнюю.
  4. Последовательность монтажа определяется проектом дома. Строгих требований в этом плане нет. Но обычно начинают монтировать с одного из краев будущего строения, укладывая остальные элементы по порядку. Если внутри дома будет подниматься несущая стена, под которую возводят стенку фундамента, то плиты не должны закрывать ее. То есть несущая конструкция должна опираться на фундаментный элемент, а не на перекрытие дома.
  5. Не стоит пренебрегать техникой безопасности. Главное – это правильное поднятие груза. Здесь требование одно – стропы подъемного механизма должны располагаться относительно друг друга под углом не больше 90°. Каждая плита крепится к крюку подъемного крана четырьмя стропами. Об этом водитель спецтехники осведомлен, но контролировать это надо обязательно.
  6. После монтажа бетонных изделий на раствор, есть 10 минут, чтобы их поправить. То есть пододвинуть друг к другу или выровнять по торцам. Для этого используйте ломы.

Читайте еще: Как правильно уложить песчаную подушку под фундамент.

Сборные перекрытия из стандартных плит для газобетонного строения

Используя стандартные плиты перекрытия для дома из газобетона, несложно за ограниченное время соорудить разделяющую конструкцию над цокольной частью здания, а также между этажами. Количество железобетонных панелей определяются габаритными размерами строения

Важно правильно подобрать плиты с учетом величины пролета. При этом величина опорной поверхности на газобетонную стену должна составлять не менее 15 см согласно требованиям строительных норм и правил

Перекрытия из ЖБИ плит -один из наиболее экономичных вариантов

Для формирования перекрытия используются панели различной конструкции и размеров:

  • гладкие, длина которых составляет 6 м. Толщина гладких плит в зависимости от исполнения достигает 20 см;
  • ребристые, с длиной, увеличенной до 9 м. Высота ребристой панели для газобетонного дома не превышает 30 см.

Достоинства сборного варианта:

  • ускоренные темпы монтажных работ;
  • увеличенная надежность конструкции;
  • продолжительный срок эксплуатации;
  • повышенная нагрузочная способность;
  • высокие шумоизоляционные показатели;
  • теплоизоляционные характеристики;
  • приемлемый уровень затрат.

Минусы конструкции:

  • невозможность выполнения работ без грузоподъемного оборудования;
  • необходимость подбора панелей в соответствии с габаритами строения;
  • дополнительные затраты на транспортировку тяжелых изделий.

Для повышения теплоизоляционных и шумозащитных характеристик внутренние полости в плитах заполняют минеральной ватой.

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление). При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

  1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.

  2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
  3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
  4. Приготовить бетонный раствор.
  5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
  6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
  7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
  8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Устройство перекрытий

Инструкция по монтажу перекрытий из газобетонных блоков и панелей отличается от инструкции по укладке железобетонных изделий. Это связано с меньшей прочностью, которой обладает газобетон – плиты перекрытия из этого материала уступают традиционным аналогам.

Выбор способа монтажа зависит от расчетной нагрузки на перекрытия, расстояния между пролетами и материала стен здания.

Перекрытия из армированных плит

Газобетонные плиты перекрытия выпускаются толщиной 300 мм. Ширина таких изделий не превышает 180 см, а длина — 600 см. Поэтому максимальная длина пролета, которую ими можно перекрыть, должна быть до 5,5-5,7 метров.

Наиболее востребованы панели с системой паз-гребень, обеспечивающей плотность и прочность боковых швов.

Монтаж осуществляется в такой последовательности:

  • На опорные стены укладывается раствор;
  • Плиты поднимаются краном, и силами двух стропальщиков выравниваются по месту;
  • Гребень каждой следующей плиты вставляется в паз предыдущей;

  • По периметру здания на раствор устанавливаются опалубочные блоки толщиной 100 мм и арматурный пояс из двух уровней стального прута;
  • Образовавшийся кольцевой анкер и швы между панелями бетонируют.

Этот вид перекрытий не пользуется большой популярностью, и применяется преимущественно для устройства потолка под нежилым чердачным помещением, не используемым для бытовых нужд. Связано это с недостаточной несущей способностью газобетонных панелей.

Предельная величина нагрузки на них составляет 600 кг/м2, но если учесть вес перегородок, мебели, бытовой техники, людей и напольного покрытия, этого часто оказывается недостаточно для безопасной эксплуатации помещений.

Нормированные значения глубины опирания

Параметры (глубина) захода плит на стены из «легких бетонов» (газосиликат, газобетон, пенобетон и др.), зависят от:

  • толщины материала стен несущей конструкции;
  • для каких целей строится здание (жилье, производство, административное помещение);
  • размеров пролетов;
  • веса, размера перекрытий;
  • вида и величины нагрузки (статистическая или динамическая, точечная или распределенная);
  • района строительства (сейсмичность).

Эти факторы, учитываются в расчетах, делающихся для надежности строений. Действующие нормативные акты, определяют глубину опирания плит на блоки по:

  1. Торцам – 25 см.
  2. Контуру, не меньше 4 см.
  3. Двум сторонам (пролет до 4,2 м – не менее 5 см, свыше 4,2 м – 7 см).

Окончательные размеры, определяются при проектировании здания, инженерными расчетами. При уменьшении допустимых размеров, происходит разрушение края кладки. А при превышении – защемление (нагрузка веса от вышестоящей стены). Результат – растрескивание, разрушение стен.

Опирание плит перекрытия

Одним из важных вопросов, возникающих при строительстве частных домов из газоблоков, является укладка плит перекрытия. При составлении проекта дома часто используются средние значения, не дающие точного представления о нагрузках на конструкции. Нередко возникают ситуации, когда величина этих нагрузок принимает критические значения, и у застройщиков возникают сомнения в несущей способности стен и опорных элементов. Мало этого, многие начинающие строители вовсе не имеют представления, как надо класть плиты на стены из газобетона, считая, что здесь надо действовать по аналогии с кирпичными постройками. Результатом такого легкомыслия становится перегрузка стен и появление трещин, просадок, разрушение материала.

Для строительства частных домов обычно используют газоблоки марок D400-D600 (наибольшей популярностью пользуются блоки D500). Это конструкционно-теплоизоляционные блоки, способные выполнять как несущие способности (в известных пределах), так и обеспечивать теплосбережение дома. Помимо марки плотности, существуют также классы прочности на сжатие, которые и определяют несущую способность газоблоков. Это показатель, обозначаемый латинской буквой B. Например, класс прочности B2.5 означает, что данный газоблок способен выдержать давление в 2,5 Н (ньютона) или 25 кг на см 2 .

Вычислив площадь газоблока, несложно определить допустимую нагрузку на единицу, или на погонный метр кладки. Это важные показатели, так как стены должны выдерживать все предстоящие нагрузки. Класть плиты перекрытия на газобетонные блоки без усиления нельзя. Если вес перекрытия окажется слишком велик, верхний ряд газоблоков будет раздавлен, и постройка разрушится. Для того, чтобы исключить такую возможность, СНиП предписывают делать армопояс по верхнему ряду кладки, под перекрытием. Это сплошной ряд U-образных блоков по всему периметру постройки. В полученный лоток укладывают арматурный каркас, который в сборке представляет собой сплошную пространственную решетку из 4 полос армированного прутка (8, реже 10 мм). Затем лоток под верхний срез заливают бетоном и дожидаются, когда он наберет конструкционную прочность. Торопиться и укладывать перекрытия раньше времени категорически запрещается.

Несущая способность кладки

Это показатель, который отличается от значений для отдельных газоблоков. Согласно нормам СНиП, несущая способность кладки из газобетона B2.5 составляет 1 Мпа (Н) или 10 кг/см 2 . То есть, показатель для кладки в 2,5 раза ниже значения, действующего для газоблока. Это вызвано наличием ряда факторов, снижающих способность выдерживать нагрузки — влияние швов, неплотностей при укладке, а также необходимость иметь запас прочности.

Кроме этого, при составлении проекта и выполнении расчетов учитывается более общий показатель — расчетное сопротивление участка стены. Оно вдвое ниже несущей способности кладки, или в 5 раз меньше показателей отдельного газоблока. Опирание перекрытия на газобетон вызывает неравномерное распределение нагрузок, прилагаемых с некоторым смещением в сторону внутренней части постройки. Отсюда и уменьшение показателей. При расчете укладки плиты перекрытия на газосиликатные блоки необходимо учитывать именно сопротивление участка стены, а не кладки или газоблока. Это важный момент, так как ошибки при расчете нагрузок недопустимы.

Какие существуют виды плит?

Сборные конструкции

Перекрытия этого типа помогают сократить период строительства здания. Однако существует проблема, которая связана с затратами на тяжелую технику. Выделяется несколько разновидностей материала:

  • Полнотелые. Керамзитобетоном, монолитным образом, покрывают заранее изготовленный арматурный стальной каркас. Изделие обладает выносливостью и значительным весом.
  • Пустотелые. В создании применяется конструкционный керамзитобетон со средней плотностью (не менее 1500 кг/м3). Пустоты обеспечивают им легкость, лучшую тепло- и звукоизоляцию, чем у полнотелых конструкций.
  • Ребристые. Плита имеет в своем строении продольные или поперечные ребра жесткости, которые увеличивают выносливость к нагрузкам.

Монолитные

Устроить такое перекрытие строители могут собственноручно. По финансовым затратам это обойдется экономичнее, чем изготовление сборной конструкции. Негативной стороной является увеличение срока строительных работ и физических нагрузок для работников. В процессе создания используются:

  • стальной профиль;
  • оцинкованный профилированный настил;
  • плита из керамзитобетона.

Деревянные

Материал экономичный, легкодоступный, не требует повышенных физических затрат при монтаже. Однако стоит учитывать, что использовать балки при покрытии более 5 метров не рекомендуется, так как у него есть свойство прогибаться. Обязательным условием является покрытие деревянной поверхности специальными составами, которые защищают его от гниения, пожара и насекомых.

Железобетонные

Способ позволяет осуществить любую архитектурную задумку и повысить прочность здания. Отлично подходит для перекрытия следующего этажа после цокольного, чтобы защитить здание от избытка влаги. Легкость монтажа, большая площадь перекрытия являются неоспоримым преимуществом строительного материала. Однако стоит помнить, что потребуются дополнительные затраты на специализированную технику и укрепление фундамента, поскольку нагрузка на него увеличится.

Сборно-монолитные

Перекрытия этого типа собирают в себе все положительные качества двух предыдущих подходов. Одновременно снижаются денежные и временные затраты. Активно используется вариант часторебристых балочных покрытий. Конструкция представлена несущими стальными фермами, которые крепятся на железобетонных балках и пустотелыми керамзитоблоками. Такой подход позволяет охватить своим покрытием пролеты до 8 метров. Главными достоинствами метода выступают:

  • экономия силовых затрат на 25—40%;
  • уменьшаются работы по опалубке, армированию и замесу бетонных растворов.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
