Крепление оконного блока в проеме
Спецификой окон из пластика является то, что они имеют существенные тепловые линейные расширения. То есть, при нагреве окон солнечными лучами бруски коробки и створок увеличиваются в размерах. В качестве расчетных величин теплового расширения для окон белого цвета следует применять 1,5 мм на 1 погонный метр, для цветных окон – 2,5 мм на 1 п.м (разница в тепловом расширении связана с тем, что белые профили окон нагреваются значительно меньше, чем цветные).
В соответствии с этим фактором выполняется крепеж окна в стене. Углы пластиковых окон должны оставаться свободными, крайние крепежные элементы ставятся на расстоянии 150 мм от внутренних углов рам. Остальные крепежные элементы ставятся по всему периметру с шагом для белых профилей не более 70 см, для цветных не более 60 см. Возле импостов крепеж ставится также на расстоянии 150 мм от угла. Зазор между коробкой и стеной должен составлять не менее 15 мм. Это связано как с тепловыми расширениями окон, так и с тем фактором, что более тонкий шов очень трудно равномерно заполнить пенным утеплителем.
Под нижние углы коробки и под импосты ставятся несущие колодки. Колодки также ставятся с боков следующим образом: если смотреть на окно изнутри, то при одной поворотной створке колодки ставятся на противоположной петлям стороне вверху и на той же стороны, что и петли внизу. При двух створках ставятся, соответственно, четыре колодки.

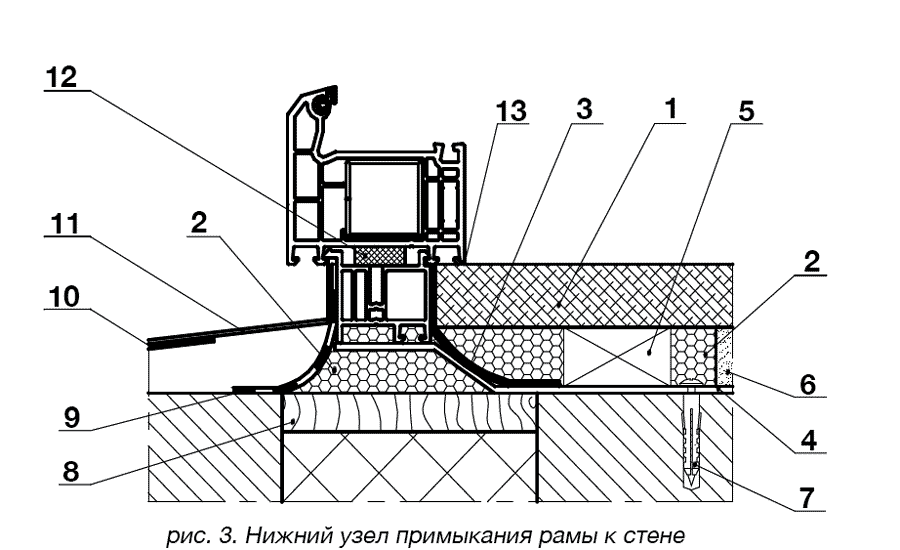

Принципиальные схемы узлов примыкания оконных коробок к стенам
1 – подоконная доска;
2 – пенный утеплитель;
3 – пароизоляционная лента;
4 – гибкая анкерная пластина;
5 – опорная колодка под подоконную доску;
6 – штукатурный раствор;
7 – дюбель со стопорным шурупом;
8 – вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла);
9 – водоизоляционная паропроницаемая лента;
10 – шумопоглощающая прокладка;
11 – слив;
12 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ);
13 – герметик тонким слоем

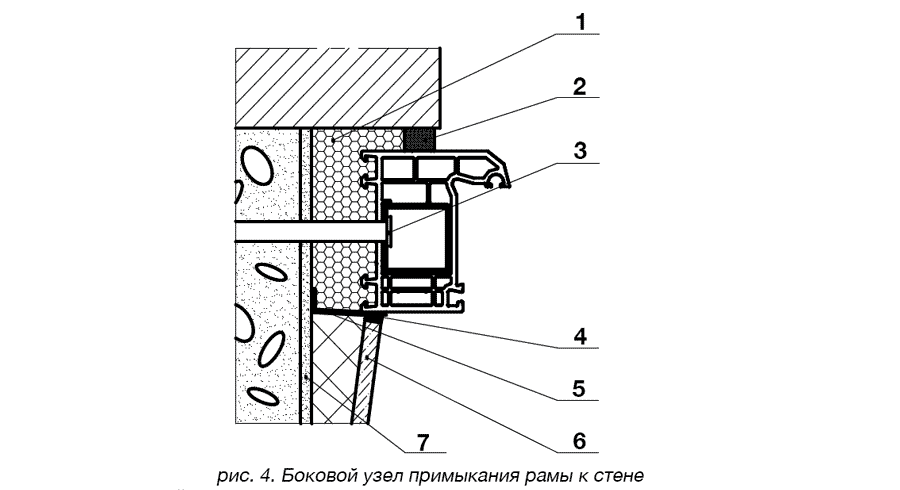

1 – пенный утеплитель;
2 – изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ) или паропроницаемая мастика;
3 – рамный дюбель;
4 – герметик;
5 – пароизоляционная лента;
6 – панель отделки внутреннего откоса;
7 – штукатурный выравнивающий слой внутреннего откоса.
Тепловые зазоры необходимо учитывать особенно внимательно при проектировании крупноразмерных элементов остекления: при выполнении эркеров, витрин, остекления на всю высоту этажа. Это три основных принципа при установке современных окон, хотя, конечно, существует много нюансов и тонкостей, которые зависят от различных конструкций стен и от применяемых материалов для заделки шва. И – как мы уже говорили в начале статьи – очень важен человеческий фактор – ответственная и качественная работа монтажников.
Процесс установки окон ПВХ
Первый этап. Устанавливают деревянные клинья, причем по всему периметру. На них устанавливают окно, чтобы в дальнейшем облегчить процесс выравнивания конструкции. Только тогда окно крепится к стене. Убирать подложки не стоит, они выполнят роль вспомогательного крепежа.
Установка монтажных деревянных клиньев под стеклопакет
Второй этап. Нужен профиль. Если профиль-подставка отсутствует, тогда фиксируется грубейшее нарушение норм ГОСТа. Профиль-подставка предназначается:
- для повышения устойчивости;
- для предоставления возможности установки отлива с подоконником.
Третий этап. Уточняется ровность установленного окна по трем плоскостям. Применяются монтажный уровень с отвесом. Пузырьковые уровни, используемые повсеместно, здесь не подходят, так как они не показывают точные результаты измерения. Идеально подходит лазерный аппарат.
Четвертый этап. Выровненное окно фиксируют анкерами. С этой целью перфоратором бурится стена сквозь отверстия в конструкции, что приготовлены заблаговременно. Глубина бурения — 6-10 см. Предварительно фиксируют нижние анкеры. Дальше ровность расположения пакета проверяется наново. Если всё в порядке, крепят все остальные точки.
Пластиковые окна крепятся анкерами
Пятый этап. Когда будет осуществлена финальная проверка, следует заняться окончательной стяжкой. Применять особые усилия не стоит, так как излишние старания могут перекосить конструкцию.
Запенивание оконного проема
Подготовка пластикового окна к установке
Первое что предстоит сделать – это подготовить окно к монтажу. Для этого необходимо снять створку, вставить в пазы три палки стартового профиля и прикрутить к окну четыре анкерных пластины. Распакечивать окно не обязательно.
Чтобы снять створку с окна, вам необходимо взять пассатижи и ручку от окна, т.к. ручка находится отдельно от окна, в пакетике вместе с фурнитурой. Вставляем ручку и открываем створку, пассатижами надавливаем на шпиндель (стержень) верхней петли, чтобы шляпка шпинделя немного вылезла из верхней петли. Затем, пассатижами берем эту шляпку шпинделя и тянем вниз, так чтобы шпиндель полностью вышел из верхней петли. Теперь берем створку обеими руками и поднимаем её вверх, чтобы створка полностью вышла из нижней петли. Вот и всё, створка снята.
Стартовый профиль
Теперь вам необходимо вставить в пазы и прикрутить стартовый профиль. Сначала, нужно установить верхний стартовый, а затем боковые. Замеряем ширину окна и прибавляем к ней по одному сантиметру с каждой стороны, это будет длина верхнего стартового профиля. С помощью болгарки отрезаем верхний стартовый профиль необходимой длины. Вставляем в паз верхний стартовый профиль с помощью молотка или можно вставить руками и прикручиваем его к окну на черные саморезы по металлу («клопы»). Затем замеряем расстояние от самого низа пластикового окна до нижнего края верхнего стартового профиля и отрезаем два боковых стартовых профиля. Таким же образом, вставляем их и прикручиваем.
Прикручивание стартового профиля
Следующее, что необходимо сделать, это прикрутить четыре анкерных пластины к окну. С помощью молотка забиваем анкерную пластину в оконный профиль, так как показано на рисунке, на расстоянии 15 см от верха окна и 15 см от низа окна. И прикручиваем пластины на прессшайбы со сверлом, длиной 25 мм, так чтобы прессшайба просверлила металлический профиль внутри оконного профиля.
Анкерная пластинаУстановка анкерной пластины
Проверьте, стоит ли подставной профиль в самом низу окна. Если нет, переверните окно и полотком забейте его в паз. Прикручивать его не нужно. Если подставного профиля вообще нет, а такое бывает, то обратитесь с вопросом к производителю, у которого вы заказывали это окно.
Подставной профиль
Теперь окно готово к монтажу.
Монтаж окон ПВХ по ГОСТу. Как сделать правильно
В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.
В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. По ГОСТ от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.
Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.
После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента псул (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.
Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.
Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.
ПСУЛ
— предварительно сжатая уплотнительная лента — применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.
С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.
После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.
После закрепления окна можно навешивать створки. Следующий этап — это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.
Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.
Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.
Установка пластиковых откосов
Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.
В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.
Отличия между различными пластиковыми откосами не существенны, однако следует их знать.
Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.
Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно – так получится аккуратнее и симпатичнее).
Монтаж рамы
Перед установкой окна надо приготовить опорные бруски, анкера, необходимые инструменты.
На уличную сторону рамы по всему контуру надо приклеить ПСУЛ. Раму следует установить на опорные бруски, которые располагают по краям.
При этом она должна быть выставлена правильно по глубине и высоте.
Выставляя раму по высоте, надо предусмотреть, чтобы была возможность подвести отлив, вставить подоконник, а также остался зазор для запенивания
При этом следует обратить внимание, чтобы уголки для москитной сетки не зашли за четверть
Затем рама выравнивается с помощью уровня по горизонтали и вертикали путем подбора клиньев с соблюдением равномерных зазоров по бокам. После выравнивания рама крепится анкерами к проему. Сначала крепеж только наживляется, а после окончательного выравнивания рамы по горизонтали и вертикали с помощью уровня, крепеж прикручивается основательно.
Перед тем, как вернуть на место демонтированные части окна, следует выполнить наружные работы. Сначала выполняется наружная отделка: устанавливается верхний уголок, затем отлив и в последнюю очередь боковые уголки.
Отлив вырезают по посадочному месту и загибают торцевые части. Затем его устанавливают в специальный паз и крепят саморезами.
При установке отлива должен соблюдаться необходимый уклон для стека воды. Боковые уголки ставятся в распорку между отливом и верхним уголком. Завершается наружная отделка установкой декоративных заглушек на внешние дренажные отверстия внизу рамы.
После выполнения наружных работ делается окончательный монтаж ПВХ окна. Устанавливаются стеклопакеты и соединяется оконная створка с рамой. Когда устанавливаются стеклопакеты, сначала на нижний профиль окна укладывается прокладка-компенсатор, а затем вставляется стеклопакет.

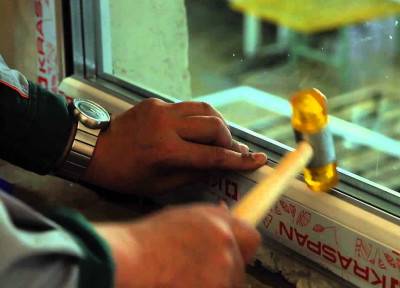

Установка штапиков начинается с верхнего. Их вбивают с помощью резинового молотка в специально предназначенные пазы до щелчка.
Перед навешиванием створок надеваются декоративные крышки на петли. Ручка при навешивании должна находиться в горизонтальном открытом состоянии.
Створку сначала надевают на нижнюю петлю, затем вставляют в верхнюю петлю, фиксируя штифтом. Установив створки, надо их правильно отрегулировать и проверить, как они работают.
Правильно отрегулированные створки должны герметично закрываться без заедания механизма. Они должны без задевания цапф за раму свободно открываться, закрываться и откидываться.
Установив пластиковое окно своими руками, надо качественно запенить все зазоры монтажной пеной, обильно смачивая при этом поверхность. Запененные швы надо закрыть пароизоляционной лентой. Когда пена застынет, надо установить подоконник. Он заводится на 2 см под донник и устанавливается на бруски.
Затем подоконник выравнивается по уровню. После окончательного выравнивания снизу пространство под подоконником запенивается. На завершающем этапе выполняется отделка откосов и убирается защитная пленка с внутренней стороны окна.
Таким образом, разобравшись с тем, как самому установить пластиковое окно, можно смело приступать к его монтажу. При этом стоит соблюдать все строительные нормы и рекомендации, чтобы оно прослужило долго.
Смотрите видео-подборку по самостоятельному монтажу:
Материалы для установки пластиковых окон
Кроме комплектующих, вам следует закупить материалы и крепежные элементы для пластикового окна.
Материалы для металлопластикового окна:
Монтажная пена;
Расход монтажной пеня такой: три баллона пены на одно двустворчатое окно, четыре баллона на одно трехстворчатое окно. Все зависит от ширины зазора между стеной и окном.
Ротбанд;
Расход: один мешок на одно двух- или трехстворчатое окно. По своему опыту, одного мешка будет много.
Пенополистерол;
Расход: 1-2 листа толщиной 50 мм на одно окно.
Жидкий пластик;
Расход: Одного тюбика хватает на несколько окон.
Водоэмульсионная краска;
Расход: Литра 2-3 должно хватить на одно окно.
Три рейки для крепления пластиковых откосов.
Крепежные элементы для окна:
Дюбеля 6х60 мм и 6х40 мм, для крепления окна;
Расход: 10-20 штук на одно окно.
Саморезы с прессшайбой длиной 16 мм, для крепления отлива;
Расход: 3 шт. на одно двустворчатое, 4 шт. на одно трехстворчатое окно.
Черные саморезы по дереву длиной 16 мм;
Расход: 10-20 шт. на окно.
Анкерные пластины для крепления окна к стене.
Расход: 4 пластины на одно окно.
Черные саморезы по металлу, длиной 9 мм («клопы»)
Расход: 50-100 шт. на окно.
Кроме того, вам еще понадобится набор инструментов для ремонта.
Итак, окно куплено, комплектующие куплены, материалы и крепежные элементы куплены, пора приступать к монтажу пластикового окна.
Установка окон ПВХ по ГОСТу
В большинстве случаев, ГОСТ по установке пластиковых окон носит исключительно рекомендательный характер. Тем не менее, мы рекомендуем придерживаться основных требований — это необходимо, в первую очередь, для самого владельца дома.
Существует две технологии монтажа. Установка стеклопакетов своими руками может производиться с распаковыванием окон и без распаковывания. В первом случае необходимо полностью разобрать окно — снять штапики, вытащить стеклопакет, после чего зафиксировать раму с помощью анкерных болтов в проеме, а затем монтировать стеклопакеты и штапики. Во втором случае окно не разбирается, а крепится с помощью специальных крепежных элементов, анкерных пластин, без использования сквозного закрепления с помощью дюбелей. Первый способ считается сложнее и требует определенных навыков работы. Именно поэтому мы будем рассматривать только второй случай, как наиболее предпочтительный для большинства обывателей.
Устанавливаем окна
Прежде чем начать установку окон по ГОСТу, необходимо создать собственный план. Это может быть как самостоятельно разработанный чертеж, так и инструкция, которая идет в комплектации от производителя. Следование плану поможет выполнить работы без ошибок и с максимальной точностью.
Работы выполняются следующим образом:
Установка пластиковых окон по ГОСТу требует придерживаться определенных правил при создании монтажного шва
- Поверхность заранее подготовленного оконного проема обрабатывается праймером для того, чтобы обеспечить лучшую адгезию с гидро- и пароизоляционными лентами. Наносить праймер нужно обычной малярной кистью.
- Снимаем упаковку с окон и на полупериметре рамы проклеиваем уплотнительную ленту ПСУЛ. Это обеспечит дополнительную защиту монтажной пены от вредного воздействия УФ-лучей и атмосферных осадков.
- Оконная рама устанавливается в проем. Данный момент далее мы рассмотрим детальнее.
- Заполняем шов монтажной пеной.
- Следующим шагом необходимо оклеить раму внутренней пароизоляцией. Для этого по внутренней стороне рамы проклеивается паронепроницаемая лента.
Пользуемся следующими правилами при установке пластикового окна:
- Наносим метки на те места рамы, где впоследствии будет происходить крепление.
- К рамам крепятся с боковых сторон крепежные элементы, при этом выдерживается шаг в 50 см. Нужно учитывать, что максимальный отступ с краев должен быть не более 15 см.
- К оконному проему прикрепляются саморезами крепежные элементы — анкерные пластины.
- Окно выставляется на пластиковые монтажные клинья по строительному уровню. Необходимо избегать каких-либо отклонений.
- Для дополнительной фиксации по бокам используются монтажные клинья или обычные деревянные бруски — они вставляются в промежутках между крепежными элементами.
- На внешней стороне окна, после установки рамы, закрепляется диффузная лента под отлив.
- Проемы, которые остались между оконной рамой и стенами, необходимо задуть монтажной пеной.
Установка подоконника
Подоконник идет в одном комплекте с металлопластиковыми окнами. Мастер сам определяет, какая у него должна быть ширина. Проводятся замеры, после чего подоконник аккуратно подрезается под нужную длину. Далее подоконник устанавливается следующим образом:
Установка подоконника
- На деревянные бруски устанавливается подоконник и регулируется по высоте. Регулировка должна проводиться со строительным уровнем, чтобы подоконник находится строго горизонтально по отношению к оконному проему.
- После того, как положение будет окончательно установлено, подоконник снимается, на его боковые части надеваются заглушки. На деревянные бруски, которые являются основанием для подоконника, укладывается клеящая смесь (рекомендуется использовать СМ-11 или аналогичный материал).
- Подоконник повторно устанавливается на бруски и немного прижимается. При этой процедуре необходимо использовать строительный уровень, поскольку подоконник при монтаже может немного повести в сторону.
- После того, как клеящий раствор закрепится, пространство между подоконником и оконным проемом задувается монтажной пеной.
Установка отлива
Установка отлива на окнах
Может устанавливаться как самодельный отлив, так и тот, что идет в комплекте с металлопластиковым пакетом. Если вы приобретаете слив, то нужно учитывать, что он крепиться с помощью саморезов на донный профиль, а выступающая над ним часть окна должна защищать место соединения профиля со сливом. Сам слив монтируется предельно просто: на оконный проем крепится профиль, после чего с помощью саморезов на нем закрепляется слив. Для дополнительной защиты места крепления производится задувание монтажной пеной.
Установка пластиковых окон своими руками
Способов установки металлопластиковых окон два.
Чаще всего пластиковые окна устанавливаются на навесах. Второй способ, называемый анкерной установкой, предполагает вынуть стеклопакеты из оконного блока, а затем пластиковый блок просверлить изнутри и закрепить с помощью анкеров к оконному проему. Навесы устанавливаются гораздо проще, окно разбирать в этом случае не требуется.
Итак, рассмотрим оба способа подробнее.
Монтаж окон на анкерные пластины
Итак, это пожалуй самый популярный вариант монтажа.
Навес представляет из себя планку с запорным механизмом и отверстиями. Навесы монтируются непосредственно на окно через каждые 50 см и с отступом от краев на 20 см. Еще их называют анкерными пластинами.
Ставим окно в проем, предварительно подложив под него деревянные бруски, ширина которых должны быть чуть больше ширины будущего металлопластикового подоконника. Естественно не забываем про уровень.
Расклиниваем окно деревянными «бобышками», а если есть пластиковые, то вообще хорошо.
Отмечаем карандашиком или маркером точки сверления под навесы. Затем снимаем раму и сверлим отверстия.
Ставим раму назад и наживляем крепеж.
Я как видите, за неимением анкерных пластин прикрепил обычные строительные подвесы. Многие меня раскритикуют, но хочу сразу оговориться — я вообще не сторонник анкерных пластин, так как всякие ветровые нагрузки и тому подобное имеют место быть. Поэтому, для правильной установки пластикового окна в кирпичном доме — я последствии я усилил окно анкерами.
Крепим подвесы, предварительно просверлив отверстия — перфоратор вам в помощь.
Запениваем окно, предварительно смочив стены для лучшей адгезии пены и стены.
После полного высыхания срезаем излишки пены.
Монтаж окон на анкера
Данный способ считается более примитивным, нежели установка на навесы, так как велик риск повреждения окна.
Друзья, если у вас большие окна, то вам подойдет только анкерная установка, так как она является самой надежной и прочной.
Итак, рассмотрим все шаги по установке пошагово:
Для начала с окна необходимо снять сами стеклопакеты.
- Устанавливаем окно в проем, предварительно подложив под него бруски или специальные пластмассовые «бобышки».
- Выставляем уровень окна — сначала горизонталь, затем вертикаль. Это важнейший этап в установке — отнеситесь к нему со всей скурпулезностью.
- После этого проводим предварительную разметку будущих дырок под анкера и сверлом по металлу делаем отверстия.
- Вставляем анкера и крепим окно
- После того, как окно посажено на анкера необходимо собрать окно в обратном порядке. Сначала вставляем стеклопакеты, затем вставляем штапики — сначала горизонтальные, затем вертикальные. Для того, чтобы они плотно сели в пазы — простукиваем их резиновым молоточком.
После того, как окно собрано его необходимо запенить. Все дальнейшие операции по обрезке пены, установке подоконников абсолютно ничем не отличаются от монтажа металлопластиковых окон на навесы.
Только что установленным окном нельзя пользоваться примерно сутки, чтобы не допустить перекосов.
Демонтаж старого окна или подготовка проема
https://youtube.com/watch?v=kFN3J-XOrHc
Как я уже говорил — обычно в квартирах и домах пластиковые окна ставят вместо старых деревянных. Демонтировать деревянное окно сравнительно легко. Сначала нужно снять створки со стеклами. Для этого их нужно приподнять и снять с петель. Поднять раму руками часто невозможно, поэтому лучше здесь воспользоваться монтировкой, если вы конечно не Арни Шварцзингер!
Окно без створок выглядит как деревянная рама с вертикальной перекладиной посередине. Эту перекладину следует распилить пополам, чтобы вынимать раму было легче.
Перед снятием раму нужно вынуть подоконник. В многоэтажных домах старые подоконники обычно бывают железобетонными. Их вынуть непросто. Здесь нужна кувалда, с помощью которой подоконник нужно отбить снизу вверх, а затем вытянуть на себя. Если не помогло, то сверлим небольшое углубление и закладываем динамит. Поджигаем фитиль, ждем и старого подоконника как не бывало. Ребята, если че, то я пошутил:), а то мало ли?!
При демонтаже оконного блока нужно сначала расшатать и выломать распиленную вертикальную перекладину. После этого оконная рама вынимается по частям, начиная сверху. Когда демонтаж закончен, нужно очистить оконный проем от строительного мусора и утеплителя. Желательно также убрать мелкий мусор и пыль при помощи щетки по периметру всего оконного проема.
Это то, что касается демонтажа старого окна, но мне пришлось делать оконный проем с нуля. Для этого в стене, в которую скоро прольется дневной свет мне пришлось разметить будущие габариты окна. Обычно сначала делают замеры, но у меня все наоборот — я подгоняю проем под будущее окно:)
При помощи перфоратора выдалбливаю проем (сорри за качество)
Затем я усилил оконный проем металлическими перемычками
заштукатурил все неровности и проем готов!
