Выбор места установки

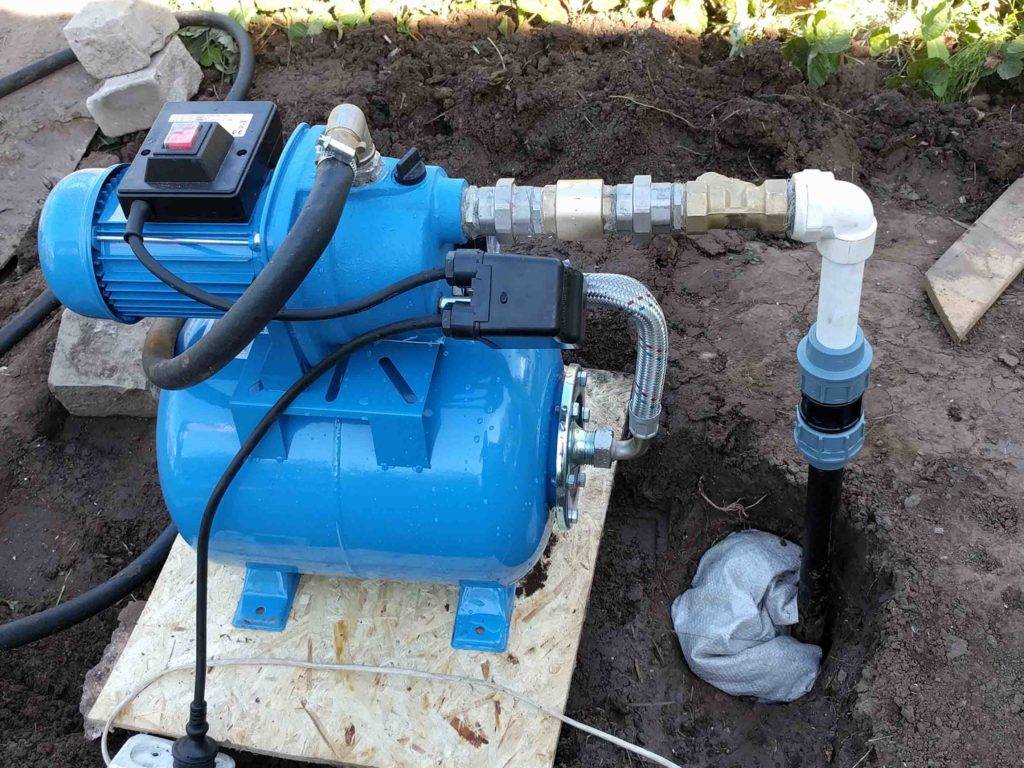

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

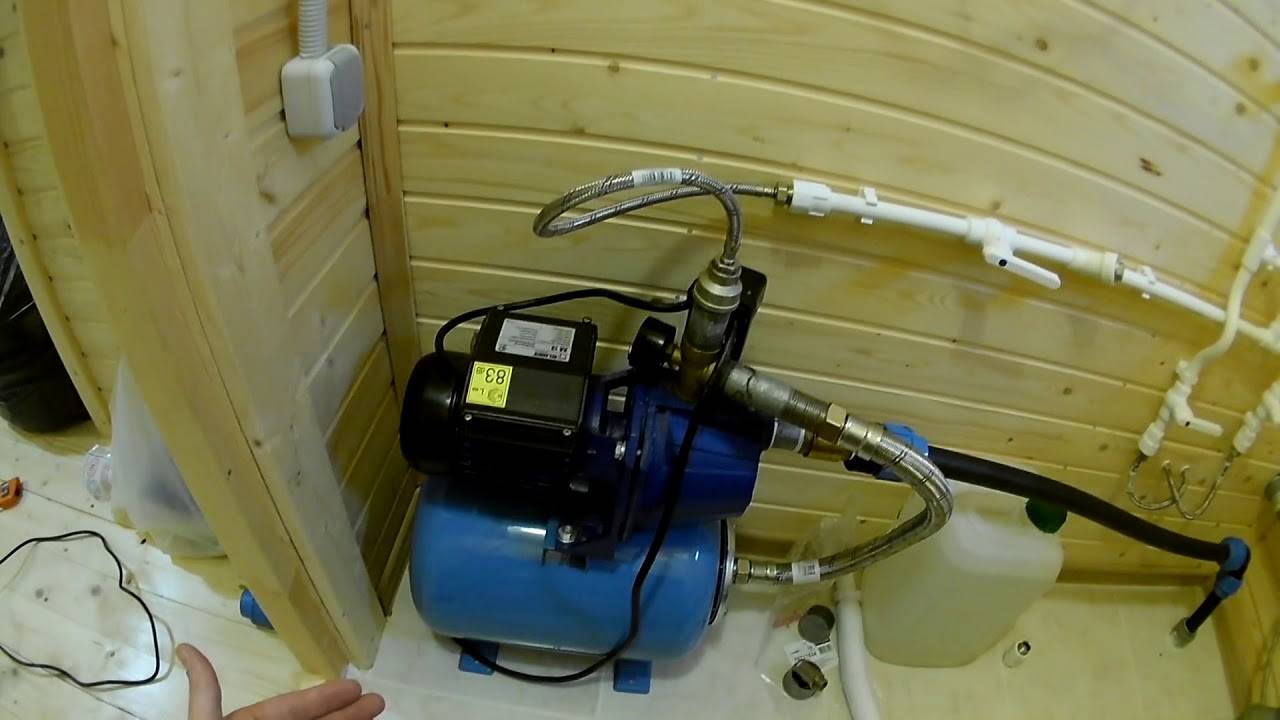

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы
Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

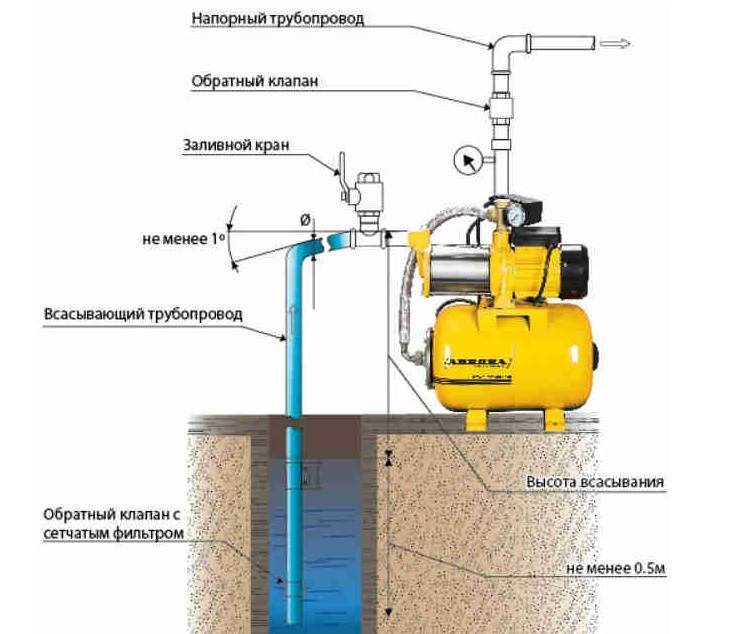

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.
Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.
Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.
Схема установки насосной станции в колодце

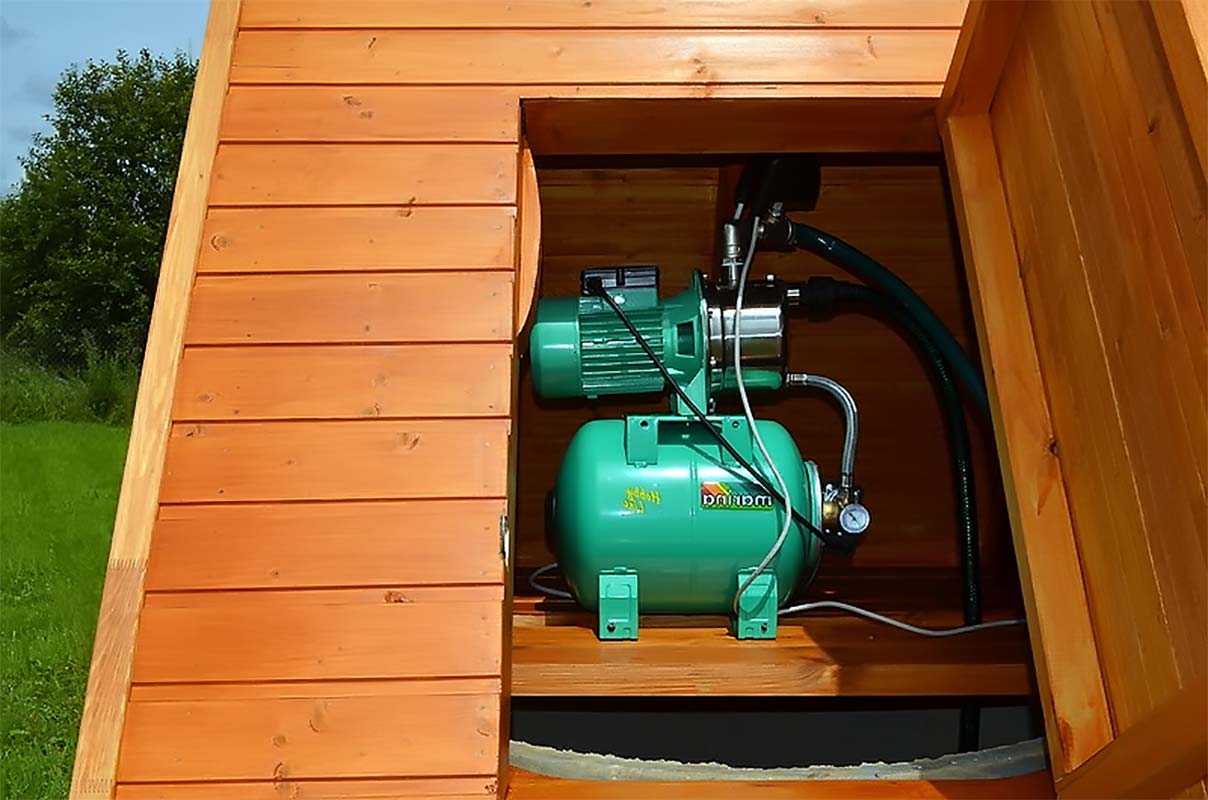

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
Топ-3 лучших водоподающих станций для частного дома
При подборе водоподающего оборудования нужно в самую последнюю очередь руководствоваться её стоимостью. Покупая насосную станцию, вы приобретаете её не на один сезон или пару лет. Поэтому, чем качественнее станции водоснабжения, тем они стоят дороже. Не стоит забывать, что скупой платит дважды, а хорошая вещь по определению не бывает дешёвой.
«Калибр-СВД/160»
Рейтинг станций бытового назначения возглавляет отечественный Калибр-СВД/160. Практичный агрегат, вполне подходящий для обеспечения водой среднего частного дома. Его производительности вполне хватит для обеспечения водой дома, населённого тремя-четырьмя людьми. Станция «Калибр» достаточно мощная для создания напора для системы со средним количеством водозаборных точек (туалет, душевая, кухня, стиралка-автомат). Обладает металлическим корпусом с металлическими механизмами, что обуславливает её долговечность.
«Гардена-3000»
В число лучших станций вошел этот образец из Германии, отличающийся простотой в управлении. Данная станция способна запросто обеспечить водой загородный дом, при условии не слишком большого количества одновременно функционирующих точек водозабора. Отличается неплохими техническими данными, поистине немецким качеством сборки и вполне доступной стоимостью.
«Марина-САМ-80/22»
«Марина-САМ»-80/22 оснащён весьма значительным по объёму накопителем, способен обеспечить подающий напор до 18 м. Изготовлен из нержавеющих материалов, что обеспечивает устойчивость к коррозии. В комплекте имеется вся стандартная электронная начинка – от реле давления до датчика перегрева. Подобные бытовые насосные станции для дачного домика или небольшого частного жилья – один из самых идеальных вариантов.
Сравнительные характеристики насосных станций
Чтобы дать читателям более полное представление о некоторых иных модификациях бесшумных насосных станций водоснабжения для частного дома, приведём таблицу с эксплуатационно-техническими данными:
Наименование модели | Производительность, м 3 | Напор мах. м | Мощность насоса, Вт. |
Грандфорс Гидроджет JP-5 | 3,5 | 40 | 0,77 |
Водная техника RGP-1203 | 3 | 45 | 0,75 |
Ураган GARP-1207 | 3,8 | 48 | 1,2 |
Джамбо-60 | 3,6 | 35 | 0,6 |
Водомёт-115 | 4,2 | 75 | 1,65 |
Квадро Элементи Автоматико-801 | 5,3 | 40 | 0,8 |
Нью-Клайм GP-600 | 3 | 30 | 0,6 |
Выбор места установки
Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.
Установка насосной станции в подполе — может быть слишком слышен шум от ее работы
Как определить глубину всасывания
При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.
Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.
Глубина всасывания — характеристика, определяющая способ установки
Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.
При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.
Соображения безопасности
Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.
Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму
Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.
Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.
Схема установки насосной станции в колодце
Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.
Удобство и условия эксплуатации
Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.
Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.
Кессон из бетонных колец
Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.
Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.
Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.
Принцип устройства насосной станции
Насосную станцию можно приобрести в готовом виде или самостоятельно собрать из составных частей: гидроаккумуляторного бака, (погружного насоса или насоса поверхностного типа), реле давления и автоматического блока регулировки.
Погружной насос с фильтром и обратным клапаном можно заменить поверхностной моделью – оба варианта имеют свои преимущества.
Фильтр необходим для защиты коммуникаций от попаданий песка, лежащего на дне, и взвешенных примесей, обратный клапан препятствует оттоку воды в противоположном направлении, когда агрегат автоматически отключается.
Отключение происходит по сигналу реле давления, которое срабатывает, когда давление достигает максимальной отметки. Как только жидкости в гидроаккумуляторном баке становится меньше, давление стабилизируется, механизм снова включается и начинает качать воду.
Мощное оборудование способно обеспечить водой здание, в котором проживает семья из 5-6 человек, и точки водоразбора за пределами дома (в гараже, в летней кухне, в огороде или саду).
- Насосные станции используются в организации автономного водоснабжения загородных домов.
- Активная эксплуатация насосных станций происходит на дачных участках, где с их помощью решается масса бытовых проблем.
- С помощью насосных станций производится закачка запаса воды для использования в поливе и для выполнения противопожарных мероприятий.
- С помощью насосных станций наполняются баки, вода из которых идет на уборку территории, и поставляется в оборудование для мойки авто.
- Насосные станции устанавливают в качестве повысительного оборудования, предназначенного для формирования нормального давления в автономной системе водоснабжения с недостаточным напором.
- Собрать насосную станцию можно собственноручно, подобрав комплект из оборудования с требующимися характеристиками.
- В схеме устройства насосной станции необязательно размещать гидроаккумулятор рядом с насосом.
- В самостоятельно устроенном водоснабжении главное установить гидроаккумулятор рядом с реле, чтобы погрешность из-за прохождения по трубам была минимальной.
Установка и подключение насосной станции
Установку и подключение насосной станции следует начинать с выбора места.
На выбор места влияют следующие критерии:
- Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.
- Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.
- Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.
Правила подключения насосной станции
Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.
Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод. По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.
Рис.4. К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую
Важно учесть, что диаметр входной трубы должен быть равен диаметру входного отверстия насоса. К выходному отверстию можно подключать трубу любого диаметра.
Устанавливая фильтры тонкой очистки на водозаборной трубе производительность насоса резко падает. Давление на водозаборе достаточно небольшое, а фильтр является серьезным гидросопротивлением. Поэтому фильтр тонкой очистки следует ставить на выход насоса. Для защиты насоса от примесей следует устанавливать на вход механический фильтр грубой очистки.
Если диаметр трубы водозабора не соответствует входному отверстию насоса, то потерь производительности не избежать. Низкий расход через тонкую трубу, может привести к недостаточному охлаждению насоса и скорой его поломке.
Мы рассмотрели все особенности выбора и установки насосной станции
При выборе насосной станции важно обратить внимание на производительность и напор, желательно сделать небольшой запас. Если выбор был сделан правильно не будет перебоев подачи воды. При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан
Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта
При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан. Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта.
Подключить насосную станцию своими руками: ключевые правила
Помимо ключевых особенностей работы насосной станции нужно понимать принцип установки агрегата, который обеспечит его бесперебойное функционирование. Если вы неправильно определите место монтажа, сложно рассчитывать на выполнение всех функций и задач насосной станции. Существуют определённые требования к месту установки агрегата. Также правильное размещение станции определяет эффективность её работы.
Ориентируйтесь на следующие принципы установки насосной станции:
важно не допускать переохлаждения и замерзания насоса, поскольку это может привести к нарушению работы агрегата. Необходимо обеспечить оптимальные температурные значения, при которых будет функционировать насос без сбоев;
лучше всего ориентироваться на ближайшую локацию установки к источнику водоснабжения;
для дальнейшего удобного обслуживания насоса обеспечьте доступ к станции.. Это рекомендации, которые не всегда удастся выполнять силу особенностей каждого участка
Наилучшим местом для установки насосной станции считают специальное помещение, где вы сможете регулировать температурный режим, получить доступ к насосу для обслуживания.
Это рекомендации, которые не всегда удастся выполнять силу особенностей каждого участка. Наилучшим местом для установки насосной станции считают специальное помещение, где вы сможете регулировать температурный режим, получить доступ к насосу для обслуживания.
Если строительство специального помещения не предусмотрено, тогда рассмотрите другие пристройки на территории частного строение, подходящие по вышеописанным критериям монтажа. Например, местом для установки может стать подвал. Поскольку насос работает относительно шумно, выбор такой локации станет решением этой проблемы.
При установке насосной станции обязательно учитывают систему трубопровода. Трубы должны размещаться на безопасном от промерзания уровне. Это необходимо с той целью, чтобы вода не промерзала в холодное время года.
Полиэтиленовые трубы – альтернатива стальным
Основные преимущества полиэтиленовых труб (ПЭ) – дешевизна, легкость, отсутствие коррозии, простота монтажа и внушительный срок службы (производители гарантируют 50лет). При этом, монтажные работы можно проводить и в зимнее время – трубы не лопаются при замерзании воды. ПЭ трубы, предназначенные для питьевой воды, имеют голубую маркировку с надписью «питьевая». Следует отметить, что выпускается два вида труб, с маркировкой «С» и «Т» (средние и тяжелые, рассчитанные, соответственно, на рабочее давление 5 и 10 атм).Современные изделия из более эффективных, легких и простых в монтаже и эксплуатации материалов сейчас практически вытеснили с рынков более привычные и старые стальные трубы и соединительные элементы.
На видеоролике наглядно показано, каким образом осуществляется монтаж пластиковых труб и фитингов.
Подключение насосной станции к скважине
Покупка и подготовка необходимых материалов и инструментов
Перед тем, как начинать установку, надо позаботиться о том, чтобы все необходимое было под рукой, а не приходилось каждых полчаса бегать в магазин. Важным моментом является расчет труб и соединительных элементов. Тут вы можете столкнуться с двумя проблемами:
- Недостача элементов и повторная отправка в магазин.
- Покупка слишком дорогих деталей или слишком большого количества, что приведет к лишней трате денег.
При покупке полиэтиленовой трубы на 32 мм, не стоит экономить, взяв на несколько метров меньше, купив продукцию с браком или от производителя с плохой репутацией. Помните, что пить воду из системы придется вам
Поэтому важно в источник опускать не сваренную, а цельную трубу, которая будет соединена с насосным оборудованием. Также важно утеплить трубу, ведь в зимнее время могут появиться проблемы в эксплуатации
Выбор типа подключения
Эта характеристика зависит от глубины источника воды:
- При глубине меньше 10 метров можно применять однотрубное подключение;
- При глубине от 10 до 20 метров надо устанавливать двухтрубную станцию с эжектором.
Найти ответ на этот вопрос и разработать детальную схему подключения необходимо еще до начала монтажных работ. Однотрубный вариант является более простым, но в нем заложен тот же принцип, что и в двухтрубном.
Два выхода насосного оборудования
Один из выходов насоса соединяется с трубой, которая идет в колодец или скважину, а другой выход подает жидкость в помещение.
Сборка конструкции состоит из нескольких этапов:
Сборка эжектора (литое изделие из чугуна, оснащается тремя выходами для соединения). Этот процесс начинается с монтажа сетчатого фильтра в нижней части системы, а сверху на пластиковый раструб устанавливается сгон необходимой длины. В случае, когда надо будет совместить два разных диаметра трубы и сгона, можно применять специальные переходники. На выходе сгона устанавливается бронзовая муфта, она выполняется функции соединительного элемента между раструбом и полиэтиленовой трубой;
- После установки фильтра в нижней части, надо произвести монтаж обратного клапана, который защитит оборудование от «сухого» режима работы (насос должен качать не воздух, а жидкость). Клапан также служит для того, чтобы труба постоянно наполнялась водой;
- Муфта на 32 мм оснащается наружной резьбой и присоединяется к полиэтиленовой трубе, другая сторона этого элемента крепится к обратному клапану и фильтрационному элементу, далее свободный конец трубы погружается в источник. Другой обратный клапан на 1 дюйм, монтируется на погруженном конце трубы в источнике. Перед соединениями все резьбовые элементы необходимо уплотнить, для этого можно применять фумку.
Траншея под трубопровод
Траншея, в которой будут трубы для водоснабжения должна проходить примерно на 50 сантиметров ниже уровня промерзания земли. Также, ниже промерзания грунта должен обустраиваться и ввод труб в фундамент, для этого также используется закладная труба. Покупать материалы необходимо с небольшим запасом, ведь растянуть их точно не получится, а вот отрезать лишнее всегда можно.
Специалисты советуют сделать оголовок для обсадной трубы. Также можно просто закрепить колено под небольшим углом. Важным является и параметр глубины спуска труб, ведь от этого зависит подтяжка насосом земли, песка и другого мусора. Чтобы решить этот вопрос, возьмите любую трубу, и погрузите ее в источник к самому днище, на уровне выхода из обсадки надо сделать отметку. При этом трубы должны быть на 1 метр короче, чем мерная деталь.
Трубы
После обрезки труб, их надо прикрепить к эжектору при помощи муфт. Перед опусканием труб в источник, их надо провести через 90-градусное колено, и обеспечить герметичность конструкции, для этого можно использовать монтажную пену. Далее элементы соединяются с угловыми переходниками на 90 градусов, после чего прикрепляются к наружному трубопроводу.
Работа с эжектором
Когда эжектор уже собран в комплекте с применяемыми трубами, его надо опустить на определенную глубину таким образом, чтобы верхняя часть обсадной трубы совпадала с отметкой. После этого надо закрепить оголовок колена на осадной трубе, для этого специалисты советуют применять сантехнический скотч.
Подключение насосной станции
На этом этапе необходимо собрать прямой кран-американку в 1 дюйм и стальной уголок с наружной резьбой. Далее надо закрепить американку к посадочному отверстию в насосной станции. Полиэтиленовый элемент трубопровода крепится к пластмассовой муфте с помощью специального цангового соединения.
Виды оборудования
Делятся на два типа:
- автоматические;
- самовсасывающие.
Автоматические насосные станции в свою очередь делятся на три вида:
- Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
- Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
- Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.
Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.
Самые полезные советы при подключении насосных станций своими руками
Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.
Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.
Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:
- резьбовые соединения, чтобы не допустить протечек;
- фильтры, которые нуждаются в периодической чистке;
- реле для настройки показателей;
- гидробака, в котором есть риски протечек.
