Этап 6: Расчетные допущения
Согласно СНиП 52-01-2003 и СП 52-101-2003 в основе расчета ж/б элементов лежит следующая информация:
- Сопротивление бетона растяжению принимается нулевым значением. Причиной такого допущения является разница в сопротивлении растяжения между бетоном и арматурой. Значение сопротивления арматуры к таким нагрузкам превосходит бетон приблизительно в 100 раз. В итоге получается, что на растяжении работает только арматура.
- Сопротивление бетона сжатию принимается значением определенным равномерным распределением по существующей зоне сжатия. В итоге данное сопротивление бетона не должно приниматься более чем расчетное сопротивление Rb.
- Значение максимального растяжения в арматуре не должно превышать значение расчетного сопротивления Rs..
Чтобы устранить возможность образования эффекта пластического шарнира (где значение изгибающего момента отдалена от нуля, вследствие чего происходит обрушение конструкции) соотношение ξ сжатой зоны бетона «y» расстоянию от центра тяжести арматуры до верха балки h0, ξ=у/ho (6.1) не должно превышать предельное значение ξR.
Для определения предельного значения используется следующая формула:
Формула (6.2) является эмпирической (опирающейся на непосредственное наблюдение) и выведена при проектировании железобетонных конструкций. Значение Rs — это сопротивление арматуры измеряемое в мПа (миллипаскалях). В тоже время, данный этап работ допускает использование таблицы 1.
Значение aR обозначает расстояние от центральной точки поперечного сечения арматуры до нижнего уровня балки. С увеличением этого расстояния (его минимальное значение не должно быть не меньше диаметра самой арматуры и не меньше 10 мм) усиливается сцепление арматуры с бетоном. Однако вместе с этим уменьшается полезное значение h0.
Таблица 1. Граничные значения относительной высоты сжатой зоны бетона:
Класс арматуры | A240 | A300 | A400 | A500 | B500 |
Значение ξR | 0,612 | 0,577 | 0,531 | 0,493 | 0,502 |
Значение aR | 0,425 | 0,411 | 0,390 | 0,372 | 0,376 |
В нашем случае, а=200 мм.
Если ξ ≤ ξR или же в сжатой зоне отсутствует арматура, для проверки прочности бетона используется следующая формула:
Смысл данной формулы следующий: поскольку любой момент может быть представлен в виде силы работающей с плечом, то в отношении бетона должно быть применено вышеприведенное условие.
При том же ξ ≤ ξR для проверки прочности прямоугольных сечений с одиночной арматурой используется следующая формула:
Смысл данной формулы следующий: согласно расчету, арматура должна выдерживать нагрузку равную той, что выдерживает бетон. Поскольку как первый, так и последний испытывает действие одинаковой силы с аналогичным плечом.
Данная расчетная схема не является единственной, расчет может быть произведен относительно центра тяжести приведенного сечения. Но стоит заметить, что железобетон является композитным (искусственно созданным сплошным материалом с неоднородным составом) материалом, за счет чего его расчет по предельным напряжениям (при сжимании или растяжении) возникающим в поперечном сечении ж/б балки достаточно непростая задача. В тоже время железобетон в этом не одинок. Разброс прочностных характеристик встречается у таких конструкционных материалов как сталь, алюминий и т.п. Сюда же можно отнести древесину, кирпич, а также полимерные композитные материалы.
Для определения высоты сжатой зоны бетона при отсутствии в ней арматуры используется следующая формула:
Для возможности определения сечения арматуры нужно определить коэффициент am:
Если аm < aR тогда необходимость наличия арматуры в сжатой зоне полностью отпадает. В свою очередь для определения аR используется таблица 1.
В случае отсутствия арматуры в сжатой зоне, для определения сечения арматуры используется следующая формула:

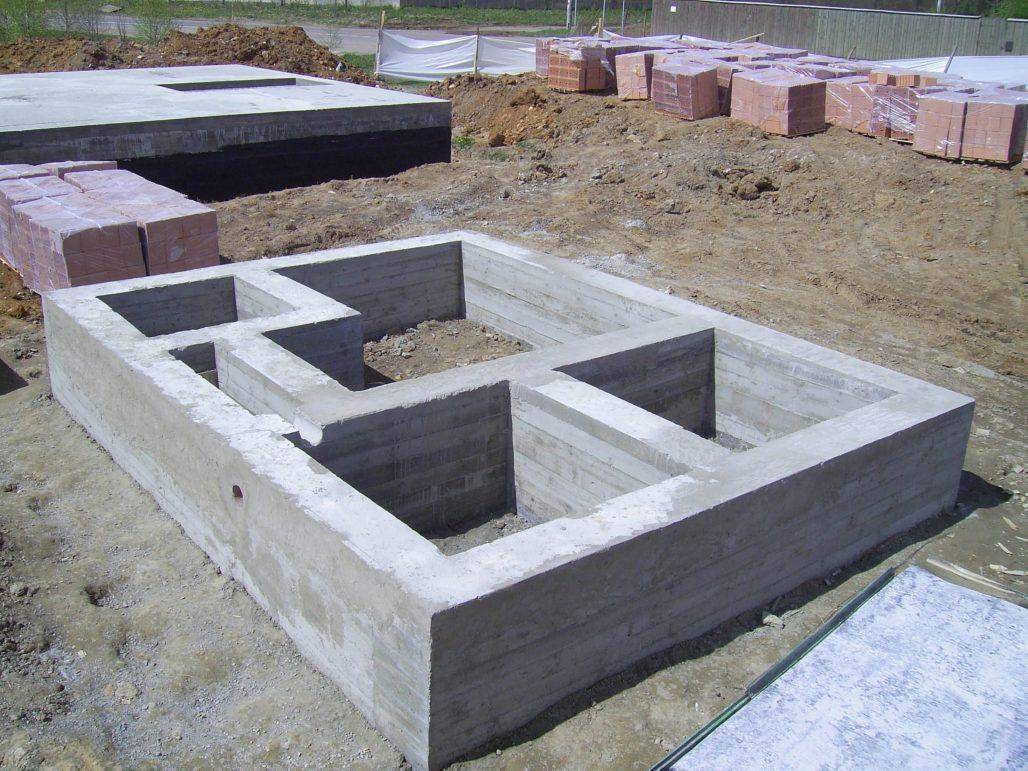

Сколько надо бетона на фундамент дома — ленточный, монолитный, столбчатый.
Возведение любого сооружения, как известно, предполагает обязательную подготовку фундаментного основания под него, поэтому обязательно нужно знать сколько надо бетона на фундамент дома. При этом каждый хозяин вправе выбрать один из двух наиболее подходящих ему вариантов приготовления бетонной смеси: самостоятельное замешивание или заказ в готовом виде.
Независимо от выбранного способа подготовки рабочей смеси вам так или иначе придётся справиться о том, сколько кубов бетона нужно на заливку фундамента. Расчёт необходимого объема бетона достаточно прост, так что вы самостоятельно сможете справиться с задачей, сводящейся к простейшим математическим выкладкам.
Параметры
Размеры бетонных колец для канализации и других объектов (КО 6 и др.) выбирают кольца по конструкционным особенностям. Для питьевых колодцев рекомендуют рассчитать объемы жидкости, которые будут затрачивать. Чем выше расход воды, тем больше диаметр. Затем по значению внутреннего диаметра высчитывают остальные сведения
Чтобы не было сложностей с установкой из-за неправильных показателей, важно сразу узнать размеры бетонных колец для колодцев и их маркировку. Здесь производители указывают все данные
Например, в железобетонных кольцах показатели КЦ 20 9 по ГОСТу равны 100х890 мм (ШхВ), а КО6 – 840х840х70 мм (ДхШхВ).
Способы гидроизоляции стен
Гидроизоляция подвала проводится как горизонтальная, так и вертикальная. Причем горизонтальная изоляция делается под основной плитой либо рубероидом, либо полиэтиленовой пленкой не тоньше 200 микрон. Изоляция должна выступать за стены подвала не менее, чем на 15 см.
Вертикальная изоляция зависит от уровня грунтовых вод. Если подвал не подвергается опасности затопления, то достаточно нанести два слоя горячей битумной мастики, поскольку монолитная стена не сильно пропускает влагу.
В случае периодического подтопления, предусматривают нанесение рулонной гидроизоляции, защищенной дополнительной кирпичной кладкой или другим защитным материалом, и выводят ее на 15-20 см над поверхностью грунта.
Виды и характеристики бетонных колец
ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:
КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.
Рис. 6 Параметры плит перекрытий ПП
КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.
В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.
КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.
КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).
ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.
Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.
Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.
ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.
Рис. 7 Прайс-лист 2020 г на колодезные ЖБИ
3 лучших материала для утепления деревянного дома
Поговорим о утеплителях. Чем же утеплять дом? Самыми популярными являются:
- Минеральная ват
- Пенопласт.
- Экструдированный пенополистирол или Пеноплекс.
У каждого из этих вариантов есть свои преимущества и недостатки. Перед тем, как сделать выбор, необходимо ознакомится с каждым из них.
Пенопласт
Это самый простой и дешевый вариант. Во-первых, пенопласт можно купить почти везде. Во-вторых, вы сами сможете сделать утепление.
По теплоизоляционным показателям вопросов нет, но вот некоторые недостатки:
- легко горит;
- не прочен;
- нет устойчивости к механическим повреждениям.
Экструдированный пенополистирол
Чтобы выполнить утепление стен деревянного дома снаружи, можно рассмотреть вариант использования Пеноплекса. Он является ближайшим родственником пенопласта, но лишен большей части его недостатков.
Пеноплекс, в отличие от пенопласта, устойчив к нагрузкам и механическим повреждениям. Кроме того, этот утеплитель устойчив к влаге. Поэтому вам не нужно будет дополнительно использовать пароизоляцию и гидроизоляцию.
Некоторые другие преимущества:
- высокая энергоэффективность;
- простота монтажа;
- легкость обработки;
- безопасность и экологичность.
Но один недостаток все таки есть – плохая проводимость воздуха. Поэтому если не позаботиться о вентиляции, то эффект парника в доме не избежать.
Минеральная вата
Однако самым лучшим утеплителем по праву считается минеральная вата. Ведь она не только позволит удержать тепло в доме, но также и нивелирует недостатки древесины.
В первую очередь, минвата позволит предотвратить возгорание. Потому что компоненты, из которых сделан утеплитель, относятся к классу негорючих. Это серьезное отличие минваты от пенопласта.
Также минвата хорошо проводит воздух, поэтому не нужно будет озадачиваться вопросом дополнительной вентиляции дома.
Наружная гидроизоляция
Главное назначение – предотвращение негативных воздействий окружающей среды. Самая удобная реализация – когда ещё во время закладки колец применяют подобную обработку. Иначе потом придётся вручную откапывать готовый ствол. Смотровые, канализационные колодцы обнажают полностью. Для питьевых нужно на 50 сантиметров от отметки уровня воды. Работы выполняют при температуре воздуха от +5 градусов. Кессон для скважины требует таких же условий.
Материалы наносят только на сухие основания, тогда всё будет хорошо держаться. Если колодец действующий – его предварительно осушают. Наружные стенки в любом случае очищают от грязи и пыли, любых дефектов на поверхности.
Отдельный этап – пропитка с помощью грунтовки. От типа колодца зависит, какую марку надо использовать в том или ином случае. И какой кессон для скважины обустраивают.
Выравнивание наружной поверхности колец, укладка гидроизоляции – последние этапы. Внешние швы тоже покрывают дополнительными материалами. Кольца засыпают сверху землёй, когда изделия полностью высохли.
Опалубка
При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:
- блочная, которая используется при монолитной заливке объектов без перекрытий;
- разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
- скользящая, которая применяется в строительстве многоэтажных зданий;
- пневматическая, имеет воздухопроницаемую прочную оболочку;
- несъемная, используется в роли декора;
- туннельная, необходима в постройках с перекрытием.
Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов
Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора
Раздел VI. Калькуляция затрат на устройство канализационного колодца диаметром 1 м, глубиной 3,0 м.
№№ пп | Основание норм ЕНиР и ГМСС | Наименование работ | Един. изм. | Объем работ | Затраты на единицу измерения | Затраты на весь объем работ | ||
---|---|---|---|---|---|---|---|---|
норма времени | расц. | трудоемк. в чел.час. | сумма в руб. коп. | |||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
1. | $ 2-1-2 т.2 п.3з | Разработка грунта экскаватором Э-302, оборудованным обратной лопатой | 100 м3 | 0,08 | 3,9 | 2-19 | 0,31 | 0-17,5 |
2. | § 2-1-21 т. 2 п.1б | Доработка котлована вручную | м3 | 0,7 | 1,2 | 0-48,12 | 0,84 | 0-33,7 |
3. | § 11-33 п.1а К=0,7 | Разогрев битума в битумоварочном котле | 1 т. | 0,03 | 14,0 | 5-78,2 | 0,42 | 0-17,3 |
4. | § 1-11 п.11а и б | Подача разогретого битума в колодец в ведрах с крышками на глубину 3,0 м, 1,6+(0,6´3´0,8) = 3,04 0,401+3,04 = 1-21,9 | 1 т. | 0,03 | 3,04 | 1-21,9 | 0,09 | 0-03,7 |
5. | § 2-1-30 п.4 | Уплотнение грунта, в основании колодца, перемешанного с битумом. | 100 м2 | 0,015 | 5,3 | 2-12,5 | 0,08 | 0-03,2 |
6. | § 10-39 п.2 | Устройство бетонной подготовки | м3 | 0,12 | 1,65 | 0-70,1 | 0,20 | 0-08,4 |
7. | § 1-3 т.2 п.1a | Разгрузка с транспортных средств железобетонных элементов колодца и других материалов. | 10 т | 0,19 | 4,5 | 2-04,3 | 0,86 | 0-38,8 |
8. | § 10-36 т.1 п.4б | Устройство бетонного лотка диаметром 250 мм с одним ответвлением. | 1 лот. | 1 | 2,1 | 0-93,3 | 2,1 | 0-93,3 |
9. | § 10-36 т.2 п.4в | Оштукатуривание лотков с железнением 5,8´0,8 = 4,64 2-58´0,8 =2-06,4 | 1 лот. | 1 | 4,64 | 2-06,4 | 4,64 | 2-06,4 |
10. | § 10-33 т.1 п.1а примеч. к п.6 и 7 | Монтаж сборных ж/б. круглых колодцев диаметром до 1,0 м, глубиной до 3,0 м при помощи крана 10,5´0,8´0,75=6,30 4-68´0,8 =3-74,4 | 1 колодец | 1 | 6,30 | 3-74,4 | 6,30 | 3-74,4 |
11. | ГМСС т.12 § 10-33 прим. п.6 и 7 | Тоже для машиниста крана 2,1´0,8´0,75 = 1,26 1-18,2´0,8 = 0-94,6 | 1 колодец | 1 | 1,26 | 0-94,6 | 1,26 | 0-94,6 |
12. | § 10-33 т.1 п.5а примеч. п.2, п.7 | Гидроизоляция ж/б колец колодца горячим битумом 1,3´1,7´0,8=1,77 0-53,7´1,7´0,8=0-73 | 1 колодец | 1 | 1,77 | 0-73 | 1,77 | 0-73 |
13. | § 10-7, т.2 п.12г | Гидравлическое испытание колодца | 1 м | 3,0 | 1,05 | 0-53,1 | 3,15 | 1-65,3 |
14. | § 14-11 т.1 применительно | Устройство замка, из перемятого увлажненного суглинка, в местах соединения трубопроводов с колодцем. | м2 | 5,2 | 0,51 | 0-21,06 | 2,65 | 1-09,5 |
15. | § 2-1-12 т.4 п.2г | Засыпка котлована колодца грунтом с помощью бульдозера. | 100 м3 | 0,24 | 0,8 | 0-45 | 0,19 | 0-10,8 |
16. | § 2-1-30 п.4 | Уплотнение грунта, при засыпке котлованов, пневмотрамбовками. | 100 м2 | 0,28 | 2,2 | 0-93,5 | 0,61 | 0-26,2 |
17. | § 19-21 п.а § 19-22 т.1 п.3 | Устройство бетонной отмостки 22 + 5,2 = 27,2 9-08,6 + 2-31 = 11-39,7 | 100 м2 | 0,052 | 27,2 | 11-39,7 | 1,41 | 0-59,3 |
ИТОГО: | 19,98 | 9-00 |
КАНАЛИЗАЦИОННЫЙ КОЛОДЕЦ
Примечания
1. При оборке колодца все элементы устанавливаются на растворе М-50.
2. Внутренняя поверхность колодца окрашивается на всю высоту горячим битумом 2 раза по огрунтовке раствором битума в бензине.
3. Диаметр арматуры сварной сетки равен 8 мм, вес сетки 7,9 кг.
4. Форма лотка показана для труб: входящей Д=200 мм, выходящей Д=250 мм и присоединенной Д=150 мм.
5. Лоток выполняется из бетона М-100 штукатурится цементным раствором и железнится.
СХЕМА ПРОИЗВОДСТВА РАБОТ ПРИ УСТРОЙСТВЕ КОЛОДЦЕВ.
Условные обозначения.
1 – Автокран ЛАЗ-690;
2 – Элементы сборного железобетонного колодца;
3 – Ящик с бетоном;
4 – Ящик с раствором;
5 – Котлован;
6 – Трубопровод;
7 – Передвижной котел для разогрева битума;
8 – Емкость с грунтовкой;
9 – Лестница-площадка;
10 – Лестница для спуска в котлован;
11 – Бетонный лоток.
Примечание: Разрез по А-А смотреть на следующей странице.
Разрез А-А
ШАБЛОН И ОПAЛУБКА
СХЕМА УСТАНОВКИ ОПАЛУБКИ И ШАБЛОНА ПРИ УСТРОЙСТВЕ ЛОТКОВ
МОНТАЖНЫЕ ПРИСПОСОБЛЕНИЯ
№№ пп | Наименование | Эскиз | Beс кг | Примечание |
1. | Строп универсальный грузоподъемностью 5,0 тн | 15 | ||
2. | Строп четырехветвевой грузоподъемностью 3,0 тн | 40 | ||
3. | Приставная лестница Н=3,6 м | 16 |
РЕГУЛИРОВОЧНЫЕ КАМНИ И СХЕМА ИХ УКЛАДКИ ЛЕСТНИЦА-ПЛОЩАДКА
Нагрузки и воздействия на стены дома
Нормы проектирования (СП 15.13330.2012 «Каменные и армокаменные конструкции», п.9.16.) независимо от результатов расчета ограничивают минимальную толщину несущих каменных стен для кладки в пределах от 1/20 до 1/25 высоты этажа.
Таким образом, при высоте этажа 2,5 … 3 м. толщина стены в любом случае должна быть больше 120 — 150 мм.
На несущую стену действует вертикальная сжимающая нагрузка от веса самой стены и вышележащих конструкций (стен, перекрытий, крыши, снега, эксплуатационной нагрузки). Расчетное сопротивление сжатию кладки из кирпича и блоков зависит от марки кирпича или класса блоков по прочности на сжатие и марки строительного раствора.
Для малоэтажных зданий, как показывают расчеты, прочность на сжатие стены толщиной 200-250 мм из кирпича обеспечивается с большим запасом. Для стены из блоков, при соответствующем выборе класса блоков, проблем обычно также не бывает.
Кроме вертикальных нагрузок, на стену (участок стены) действуют горизонтальные нагрузки, вызванные, например, напором ветра или передачей распора от стропильной системы крыши.
Кроме этого, на стену действуют вращающие моменты, которые стремятся повернуть участок стены. Эти моменты связанны с тем, что нагрузка на стену, например, от плит перекрытий или от слоя утеплителя и облицовки фасада, приложена не по центру стены, а смещена к боковым граням. Сами стены имеют отклонения от вертикали и прямолинейности кладки, что также приводит к возникновению дополнительных напряжений в материале стены.
Горизонтальные нагрузки и вращающие моменты создают изгибающую нагрузку в материале на каждом участке несущей стены.
Минимальная толщина
Толщина железобетонной стены высчитывается, исходя из того, что основной задачей материала является выполнение функции ограждающей конструкции и сохранение тепла. Толщина определяется в процессе выполнения теплотехнического расчета, в котором учитывают: расчетные показатели температур климатического региона, материалы для отделки и утепления.
Размер бетонных конструкций всегда четко определяется проектом и отступать от выбранных заранее значений нельзя. Обычно монолитные железобетонные стены делают толщиной в диапазоне 25-45 сантиметров при условии, что в климатическом регионе расчетная температура составляет от -20 до -40С. Все внутренние стены выполняют однослойными.
Так, для двухэтажного дома будет вполне достаточно 12 сантиметров толщины монолитной железобетонной несущей стены. Такой показатель по уровню прочности равняется к: 25 сантиметрам кирпичной кладки, 63 сантиметрам пенобетона, 40 сантиметрам газобетона.
Создаем бассейн из покрышки, ванны, бетонного кольца и других подручных материалов
Очень скоро наступит жаркое лето, когда ртутный столбик термометра зашкаливает и так хочется ополоснуться в прохладной воде бассейна.
Однако, полноформатный водоем – удовольствие не очень дешевое. Поэтому мы рекомендуем домашним умельцам включить фантазию и найти варианты изготовления купальной чаши из подручных материалов.
Мы постараемся дать вам полезные подсказки и рассмотрим уже реализованные варианты небольших бассейнов-самоделок.
Бассейн из покрышки
Любая герметичная емкость при желании и старании может превратиться в комфортный дачный бассейн. Самый простой способ обзавестись таким водоемом – подружиться с трактористом или завгаром. Только трактор выбирайте покрупнее, чтобы диаметра списанной шины хватило для вашего роста.
Основная идея конструкции – бетонное дно, которое не даст воде уйти из покрышки. Для того, чтобы сделать бассейн более удобным, нужно частично срезать широкий борт у шины. После этого можно приступать к снятию плодородного слоя грунта и отсыпке песчано-щебеночной подготовки на месте, выбранном для установки покрышки.
Далее бассейн заливается бетоном толщиной 10-15 см. Сделать это нужно не только внутри емкости, но и снаружи по ее контуру. Выдержав бетон 5-7 дней, можно приступать к водным процедурам.
Не забудьте снабдить бассейн-колесо краном, чтобы процесс слива воды был простым и легким.
Опалубка
При возведении конструкций потребуется монтаж прочной опалубки, которая послужит защитой для вытекания раствора. Опалубка бывает таких видов:
- блочная, которая используется при монолитной заливке объектов без перекрытий;
- разборная, состоящая из отдельных частей обеспечивающие жесткость постройки;
- скользящая, которая применяется в строительстве многоэтажных зданий;
- пневматическая, имеет воздухопроницаемую прочную оболочку;
- несъемная, используется в роли декора;
- туннельная, необходима в постройках с перекрытием.
Процесс установки опалубки несложный и состоит из рытья котлована и монтажа щитов
Монтируя опалубку, важно следить за ровностью конструкции и избегать деформаций под воздействием больших масс бетонного раствора
Причины падения уровня воды
Существует несколько причин, из-за которых падает уровень воды:
1. Если колодец строится на верховодке, то пополнение запасов влаги в нем полностью зависит от количества атмосферных осадков. Следовательно, в засушливую погоду возникает проблема нехватки воды.
2. Выкопанный в паводок или после него колодец также рано или поздно может удивить еле прикрытым дном. Когда грунт высыхает, вода в колодце исчезает.
3. Еще уровень воды в колодце может упасть от того, что он построен на плывуне, а откачка воды ведется весьма активная.
4. Последней причиной данного явления может быть отсутствие обсадочного кольца в колодце, так как в этом случае вода на верхних уровнях может уходить в более низкие слои земли.
Установка
Завершающим этапом является установка выбранного изделия. При помощи специальной техники можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена его подбирается в соответствии с перечисленными выше рекомендациями.
Изначально необходимо правильно выбрать место для бетонного кольца. Его выгружают из машины близко от места работы. Установка может производиться двумя способами. Первый вариант предполагает выкапывание шахты, в которую опускают бетонное изделие. Второй подход использует специальную установку. Благодаря этому кольцо устанавливают на поверхность и удаляют из него грунт. Постепенно изделие опускают на требуемую глубину.
Когда в шахту начнет проступать вода, ее следует откачивать насосом. Следует заранее продумать освещение. На глубине будет достаточно темно. Потребуется подъемный кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.
Ознакомившись с рекомендациями экспертов, будет несложно выбрать бетонное кольцо для колодца. Размеры, диаметр и толщина стенок его зависят от многих параметров. Чем больше изделие, тем больше его стоимость. Это универсальное устройство, позволяющее обустроить качественную систему канализации или водоснабжения на любом типе участка.
При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов. Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники
Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании
Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.
Вес бетонного кольца обычно высчитывается по формуле: V = π x R² x H
В этой формуле V — внутренний объем кольца , π — является постоянной величиной равной 3,14 , R² — это внутренний радиус изделия , H — высота изделия.
Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой , что повлечет за собой нежелательные последствия.
Наиболее часто применяемые в строительстве кольца имеют следующие параметры:
- КС 20.9 ( 200 см) — объем 2,83 м³;
- КС 15.9 ( 150 см) — объем 1,59 м³;
- КС 10.9 ( 100 см) — объем 0,71 м³.
Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки. В данной таблице показаны основные характеристики для некоторых из них
В данной таблице показаны основные характеристики для некоторых из них.
Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве , вы несомненно повысите эксплуатационные характеристики объекта.
Например , при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше , иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок , то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.
Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.
Расчет бетона для плитного фундамента
Для плитного фундамента перемножается высота, длина и ширина
Определить объем цельной плиты легко: для этого перемножаются ее ширина, длина и толщина. Последняя не должна иметь значение меньше 0,1 м, иначе основание не сможет выдержать веса постройки. Для сарая или бани подойдет фундамент в 15 см. Для жилого дома это значение будет больше. Вместе с тем, делать плиту слишком массивной (толще 0,4 м) также нецелесообразно.
Чтобы основание было прочнее, его часто снабжают продольными (а иногда, в дополнение к ним, и поперечными) ребрами жесткости. Их объем рассчитывают отдельно и суммируют со значением для самой плиты. Поскольку элементы усиления имеют форму трапеции, потребуется рассчитать ее площадь: S=h1*(x+y)*0,5, где x и y – основания фигуры (обычно они имеют соотношение 3:2), а h1 – высота ребра. Суммарный объем жестких деталей находится так: V1=S*l*n (n – число укрепителей). Это значение суммируют с кубатурой плиты и затем умножают на коэффициент 1,02.
Бетонное кольцо – чем не бассейн?
Действительно, зачем «изобретать» емкость, когда есть готовые колодезные и канализационные кольца? Стандартного размера такой конструкции (от 1,2 до 2,5 метров) будет вполне достаточно для сооружения небольшого купального водоема.
Бассейн из бетонного кольца не нуждается в водонепроницаемой пленке, если вы сделаете для него бетонное основание и качественно изолируете стык между стенками и днищем. Кольцо лучше ставить на слой цементного раствора, который заполнит все зазоры и надежно соединит его с бетонной площадкой.
Так же заметим, что можно обойтись и без бетонирования дна. Для этого достаточно уложить на песчаную подготовку готовую бетонную крышку, которая используется для смотровых колодцев. Вам в этом случае останется лишь заделать отверстие люка.
Номинальный и условный диаметры
Номинальный диаметр DN требуется при выборе фитингов и прочей арматуры, соединения разных видов элементов. Это округленный в большую сторону внутренний диаметр. Параметр принят для унификации типоразмеров трубопроводных соединительных элементов. Величина регулируется ГОСТ 28338-89.Ранее именовался, как условный проход.
Параметр характеризует пропускную возможность трубопровода. Размер необходим при соединении труб из различных материалов, стенки разной толщины делают внешний размер не актуальным. Подбирая элементы по условному или номинальному диаметру, обеспечиваем одинаковую величину потока на всей протяженности сети.
SDR полимерных труб
SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.
Отношение SDR
В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).
Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов
Есть еще один способ, как рассчитать SDR. Для него используется формула:
SDR = 2S + 1
Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.
Монтаж колодца
С установкой бетонных колец один человек физически не справится. И дело не только в большом весе материала. Два человека должны с разных сторон придерживать кольца, чтобы они равномерно опускались в яму. Данное условие не актуально, если используется спецтехника.
- На первом этапе выкапывается яма.
- Опускается первое бетонное кольцо. В зависимости от того насколько ровно установлено первое кольцо, будет зависеть вся дальнейшая конструкция. Возникшие перекосы в конце строительства исправить будет невозможно.
- Устанавливаются последующие кольца. Контролировать вертикаль рекомендуется с помощью отвеса.
- Стыки должны отсутствовать, для этого они замазываются цементным раствором.
- После высыхания цементного раствора устанавливается дно. Для облегчения чистки колодца в будущем, в сторону люка делается уклон днища.
- Производится герметизация колец.
- Устанавливается бетонный крышка. Крышка должна иметь фаску и отверстие.
- Устанавливается люк.
Чтобы жидкость, поступающая в колодец, не замерзала во время заморозков, сверху крышки насыпается небольшой слой земли.
Большинство сомнений возникает относительно того, оставлять ли полость для стока или делать полную герметизацию колодца.
Колодец должен быть полностью герметичным, при условии, что сток воды превышает 1 м3. В качестве альтернативы может быть сооружено очистительное устройство. В противном случае грязная воды будет проникать в грунтовые воды, естественной очистки почвы будет недостаточно.
Все мероприятия должны проводиться в определенном порядке. Герметизация колодца проводится после бетонирования днища.
Особое внимание следует уделить процессу установки крышки колодца. В этот же момент проводится вентиляционная труба
Она должна выступать над землей на 60 см. Вентиляционная труба защищает бетонный колодец от накопления и взрыва газов в результате разложения органических веществ.
