Как сделать коптильню своими руками?

Как сделать коптильню из кирпича в домашних условиях?

Агрегат, выполненный из кирпичного материала, можно отнести к категории профессиональных устройств. Такая конструкция нуждается в организации фундамента, что влияет на скорость ее изготовления. Она является стационарной, ее невозможно перемещать с места на место, как более компактные модели.

Первое, что требуется сделать перед сборкой кирпичной коптилки, – составить эскиз. Стоит сразу определить тип будущей конструкции. Например, большой популярностью пользуются кирпичные мангалы-коптильни. Своими руками их довольно трудно сделать, но все-таки можно.

Готовые чертежи кирпичных сооружений без труда можно отыскать в интернете. Стационарное устройство для приготовления копченостей имеет самый длительный срок эксплуатации, что является основным его преимуществом.

Коптильня из кирпича является стационарной конструкцией, ее невозможно перемещать с места на место

Огнеупорный кирпич является самым приемлемым материалом для монтажа стационарных коптильных конструкций горячего типа. Очень важным моментом в этом случае считается подбор места, в котором будет располагаться такое устройство. При этом следует руководствоваться правилами пожарной безопасности. Дистанция от коптильни до любых построек (особенно из горючих материалов) должна составлять не менее 2 м.

Самостоятельная сборка коптильни из нержавейки

Внешне данный агрегат имеет схожесть с чемоданом или коробкой. Для того чтобы собрать небольшую конструкцию из стали, необходимо ознакомиться с эскизами этих устройств. Для сборки коптильни для квартиры или дома такого типа не рекомендуется использовать слишком тонкие листы (менее 1-1,5 мм).

Маленькую коптилку можно брать на охоту, рыбалку или просто на природу. Компактность устройства позволяет легко транспортировать его с места на место. Внутри металлической коробки рекомендуется приварить уголки, на которых можно будет располагать решетку-гриль. При самостоятельном составлении схемы коптильни необходимо учесть все мелкие детали и указать их на рисунке.

Одним из главных достоинств коптилень из нержавеющей стали является малая вероятность появления нагара на их внутренней поверхности

Такой агрегат является одним из наиболее распространенных и используется повсеместно. В этом случае чаще всего применяется горячий тип копчения. Однако встречаются подобные модели, обрабатывающие пищу при более низкой температуре (полугорячее копчение). Такие варианты зачастую подходят для использования на даче. Коптильня полугорячего типа, как правило, является переносной.

Основной минус коптилки, изготовленной из металла, – отсутствие возможности определения температуры внутри камеры. Из-за этого мясо может спечься и приобрести неприятный привкус. Объясняется такой негативный момент тем, что в данной конструкции не предусмотрена единая технология копчения. Для розжига агрегатов из нержавейки используется щепа из разных пород деревьев.

Виды коптилен горячего копчения

Для копчения горячим способом существуют следующие виды коптилен:

• из нержавейки;
• из холодильника;
• из ведра;
• из кирпича;
• из бочки;
• с гидрозатвором;
• из газового баллона;
• мангал с коптильней.

Из нержавейки

Для ее изготовления используют листы из нержавеющей стали. Их сваривают в виде чемодана. Внутри приваривают два – три уголка с каждой стороны для укладки на них решеток. Снизу такой чемодан остается открытым, а сверху нужно сделать крышку, которая закроет устройство герметически. На решетки укладывается мясо или рыба, коптильня закрывается крышкой и ставится на огонь.

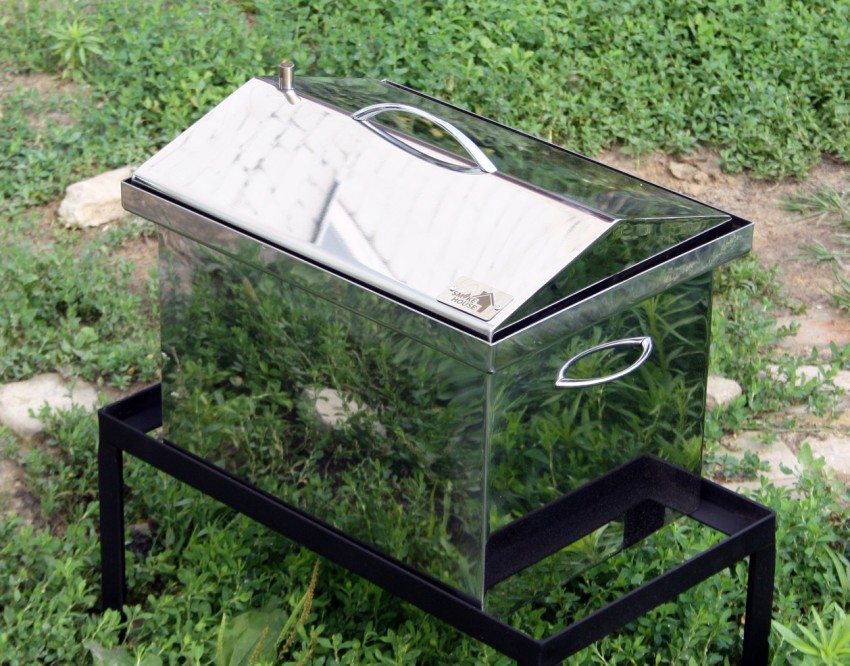

Коптильня из нержавеющей стали

Из холодильника

У кого на участке есть старый холодильник. Может сделать из него коптилку для горячего копчения. Для этого убираются все внутренности и приваривается три пары уголков – две сверху и одну снизу. Две верхние нужны для укладки на них решеток, а нижняя – для глубоко поддона, в который будет собираться жир в процессе работы. В верхней части холодильника необходимо проделать небольшое отверстие для выхода дыма. Внизу холодильника нужно установить электрическую плиту, а сверху нее поддон с опилками. Включив плиту, опилки начнут тлеть и выделять много дыма, который превратить сырой продукт в копченый. Для того. Чтобы закоптить мясо в таком устройстве, достаточно 2 часов.

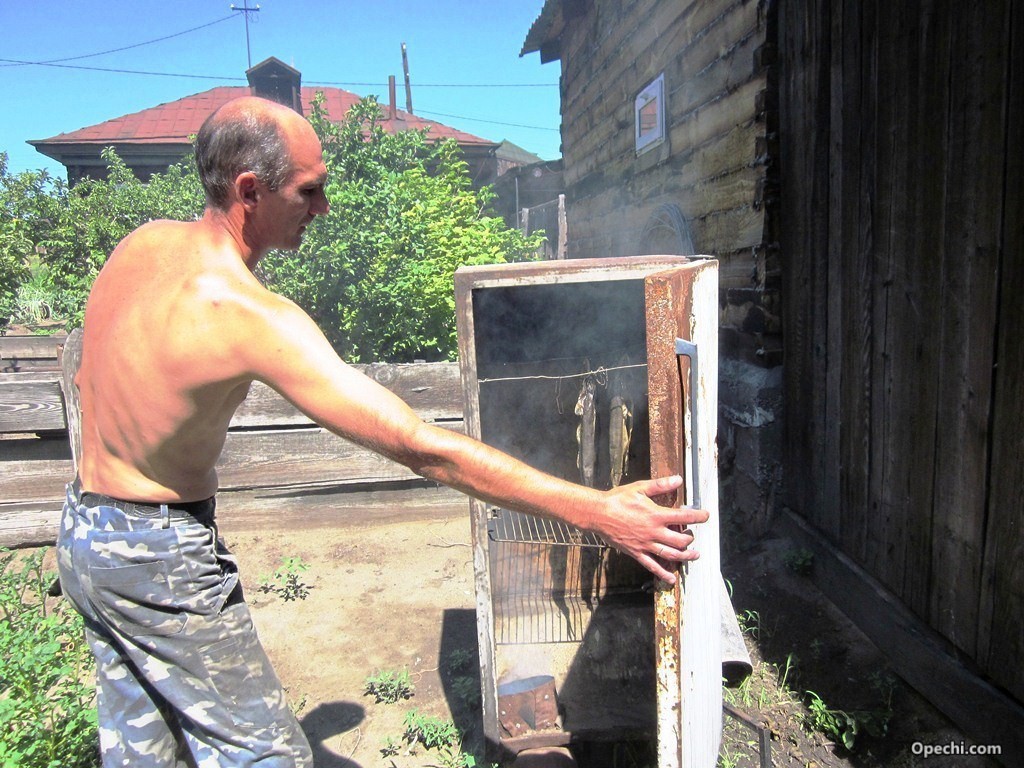

Коптильня сделанная из холодильника

Из ведра

Коптильня для горячего копчения – самый простой тип приспособления для копчения продуктов. Устройство ее очень простое – берется ведро из нержавеющей стали, на его дно укладываются опилки или стружки слоем 2-3 см. В средней и в верхней части ведра укладывают решетки с сырым продуктом. Сверху ведро закрывается крышкой и ставиться на огонь. Коптить в ведре достаточно 15 минут, а потом можно пробовать готовую продукцию, но сначала конструкцию необходимо охладить во избежания ожогов.

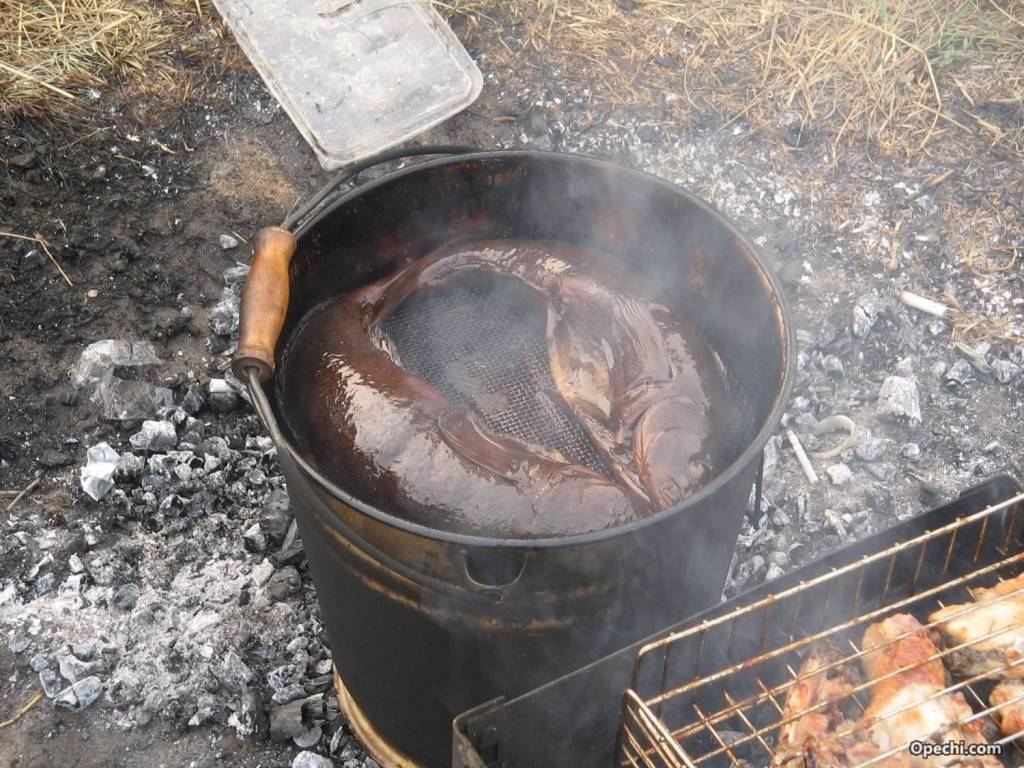

Коптильня из ведра

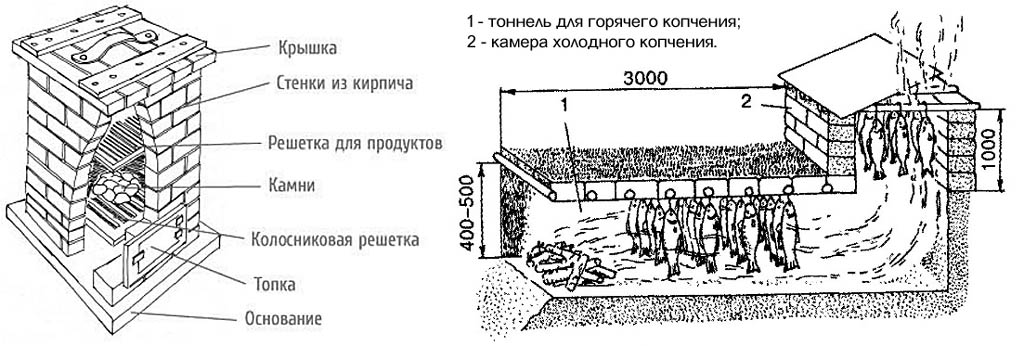

Из кирпича

Коптильня горячего копчения из кирпича относится к коптильням стационарным. Возводиться она в любом месте вашего участка. Основное требование для изготовления коптильни горячего копчения своими руками — рассчитать длину рукава для поступления дыма в средину конструкции. Для разжигания такой коптильни можно приспособить печку-буржуйку.

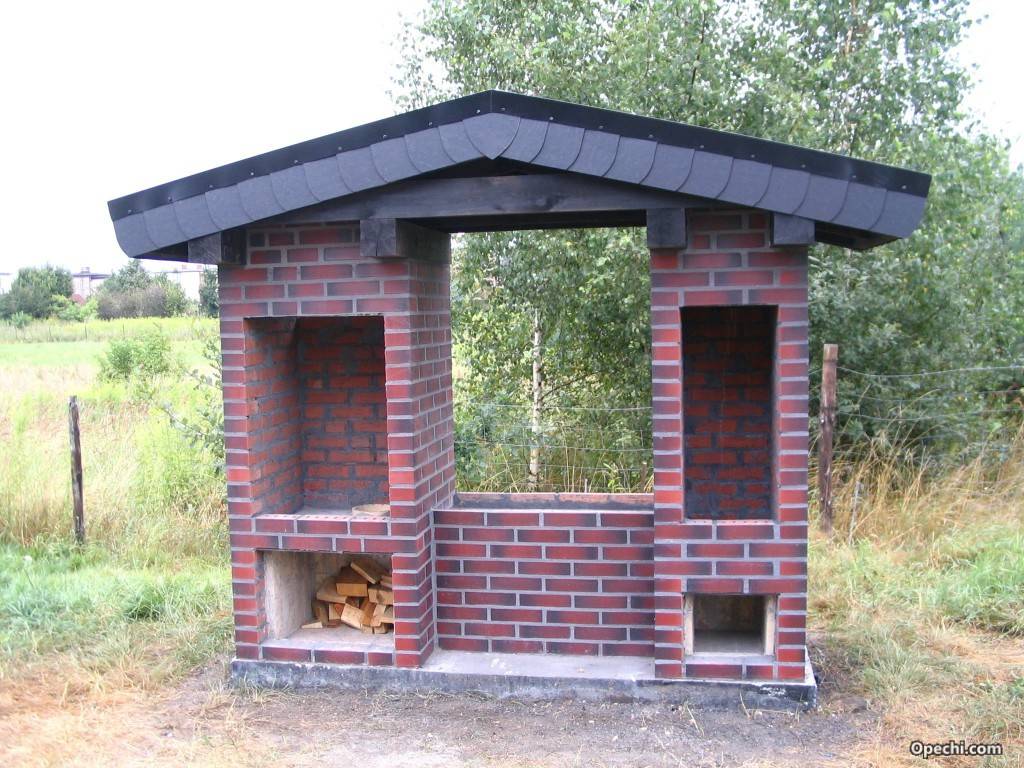

Коптильня из кирпича

Из бочки

Коптильня горячего копчения – самый простой вид агрегатов для копчения рыбы и мяса. Из бочки следует удалить дно и верхнюю часть, установить на двух уровнях решетку и внизу поддон для жира. Бочку необходимо ставят непосредственно на огонь можно коптить горячим способом.

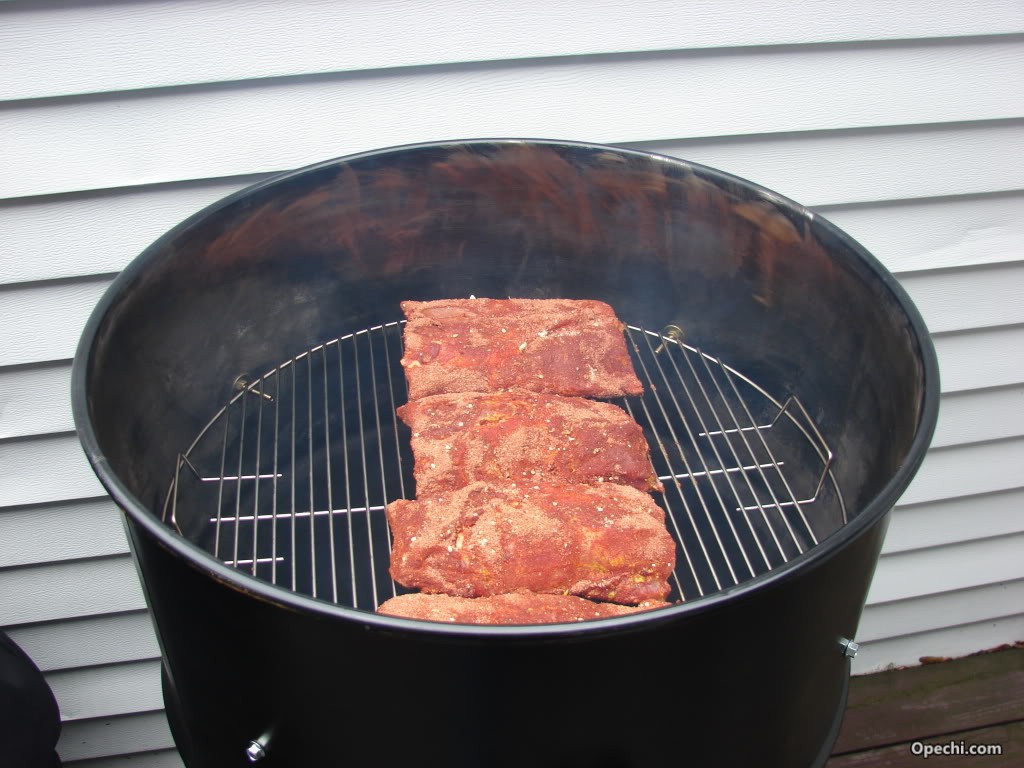

Коптильня из металлической бочки

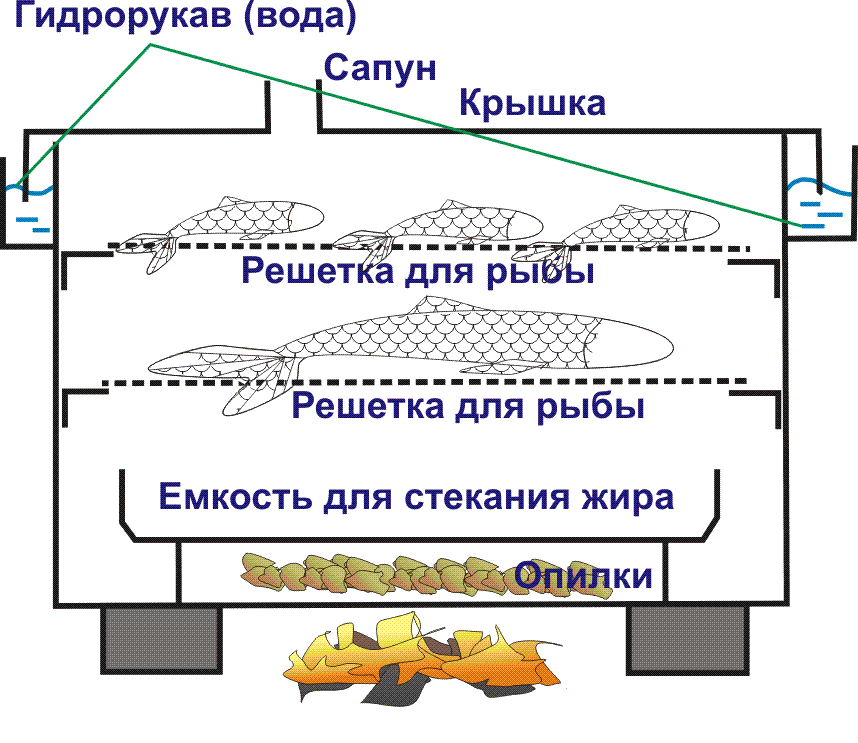

С гидрозатвором

Коптильню с гидрозатвором можно приобрести в магазине или изготовить из подручных материалов своими руками. С помощью такой установки коптить продукты можно даже на собственной кухне: гидрозатвор наполняется водой, которая препятствует выходу дыма в помещение. Размеры такого устройства, как правило, не очень большие.

Из газового баллона

Коптильня горячего копчения своими руками из газового баллона требует немного сноровки и соблюдения правил безопасности при работе с газовыми устройствами.

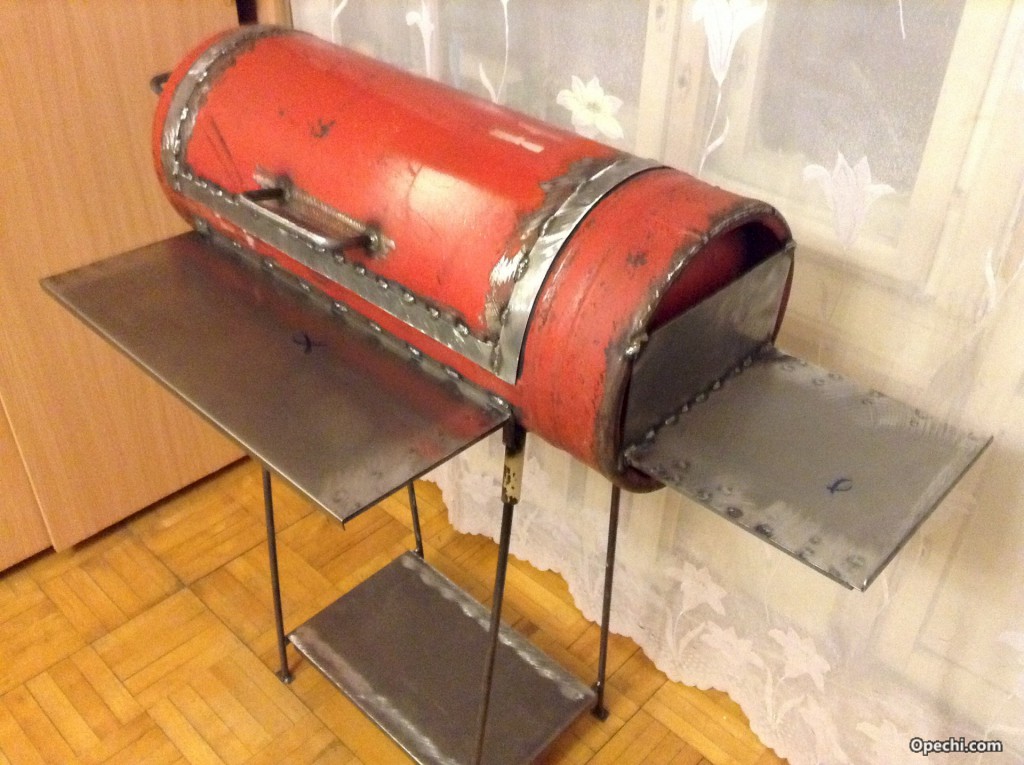

Коптильня из газового баллона

Предварительные работы:

• выпуск газа;
• удаление газолина;
• наполнение водой для промывки;
• удаление вентиля

исполняются вне дома (на любом пустыре). Убедившись в полном отсутствии газа внутри баллона, его можно привести домой и продолжить устройство агрегата. Первым делом вырезается дверь и к ней привариваются петли. Затем следует убрать половину днища и соединить его трубой с топкой. К верней части (где располагался вентиль) приваривается труба для выхода дыма. Внутри баллона ставится решетка для укладки на нее сырых продуктов.

Мангал с коптильней

Это вид коптильни можно отнести к стационарным, если строить из кирпича. Для этого следует тщательно изучить чертеж и строить, придерживаясь все главных параметров. А можно к имеющемуся в доме железному мангалу пристроить бочку, сделать в ней дверь и установить две-три решетки для сырых продуктов. Размеры бочки зависят полностью от размеров мангала. В таком мангале можно одновременно коптить и готовить что-нибудь вкусненькое.

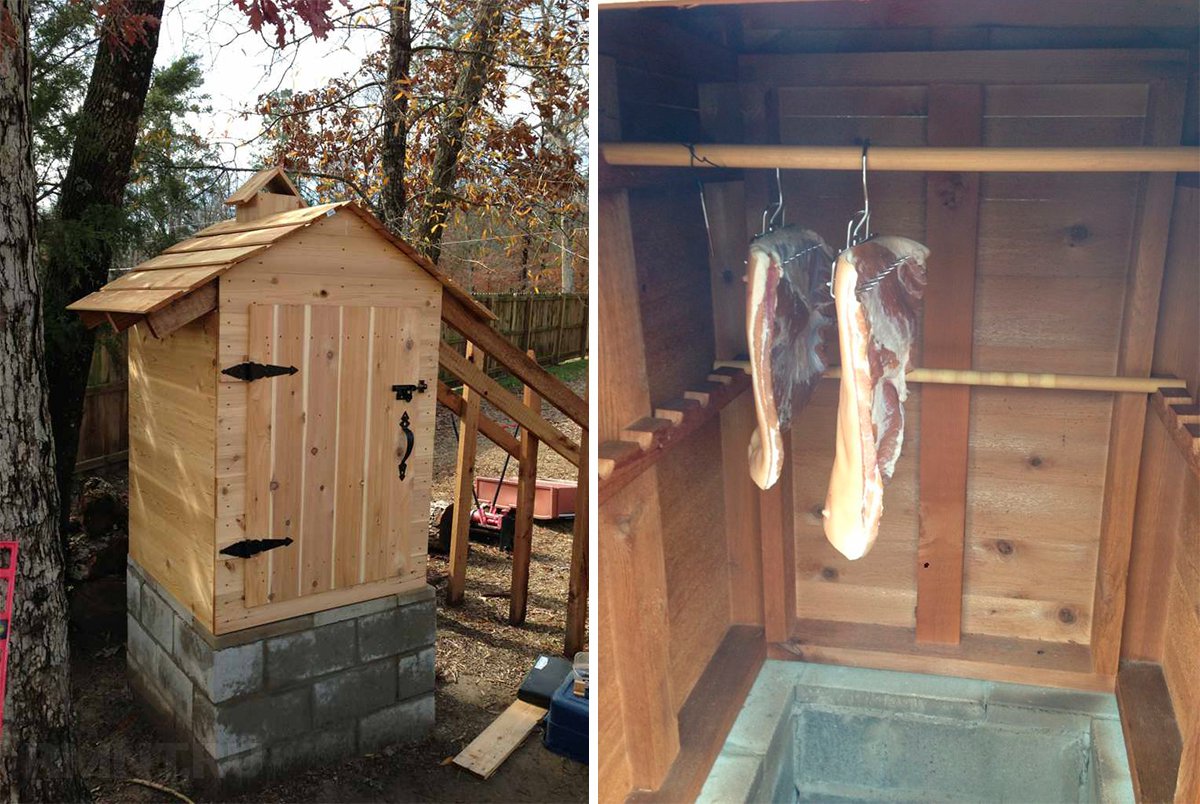

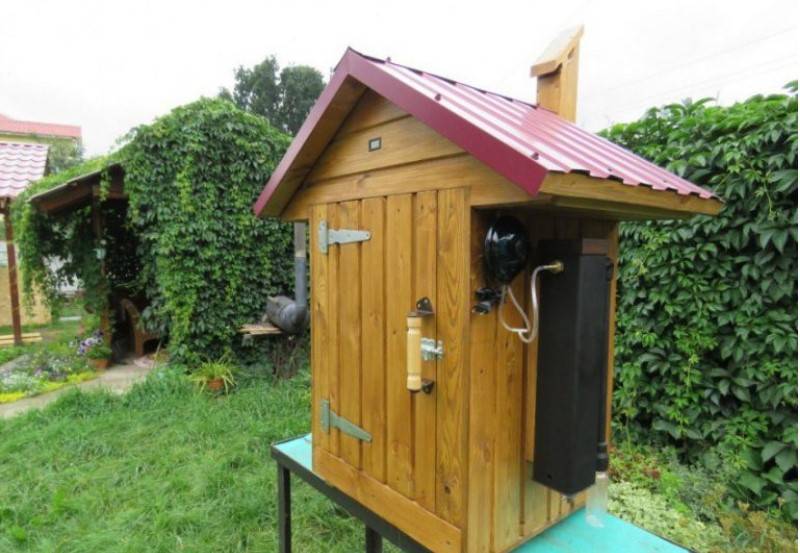

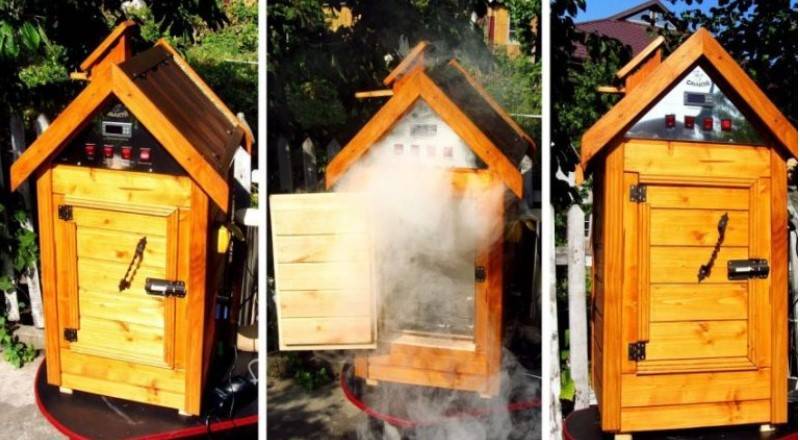

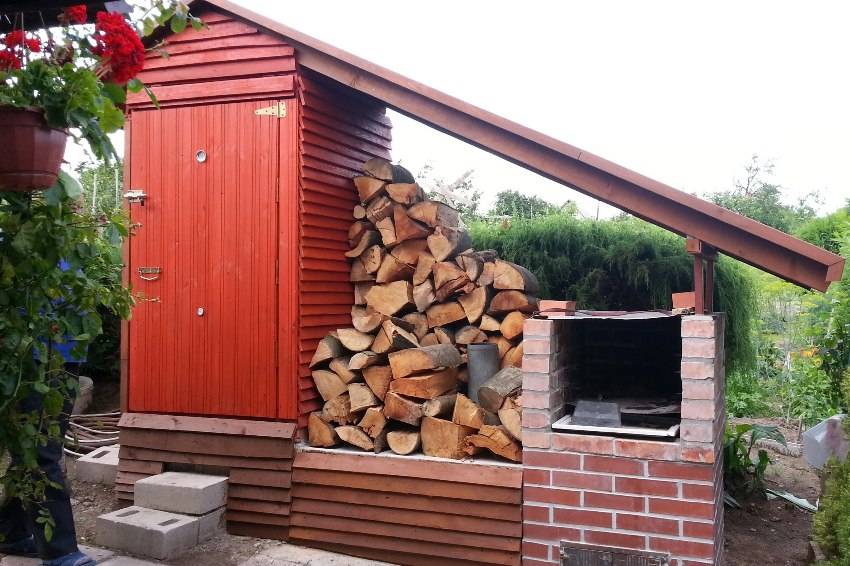

Деревянная коптильня

Деревянная коптильня — это прекрасное устройство, позволяющее приготовить ароматное и вкусное мясо, рыбу или овощи в домашних условиях. Сделать такую коптильню своими руками несложно, и она станет прекрасным дополнением к вашему арсеналу рукоделия.

Список материалов:

1. Доски или фанера (размеры зависят от желаемого размера коптильни)
2. Рейки или деревянные листы (для создания каркаса)
3. Винты или гвозди (для сборки каркаса)
4. Металлическая сетка (для установки полок)
5. Металлическая трубка (диаметром около 5 см и длиной 30-40 см)
6. Шурупы или заклепки (для закрепления трубки)
7. Крепежные элементы (уголки, петли и т.д.)
8. Ручка и замок

Подготовка материалов:

• Измерьте и отрежьте необходимое количество досок или фанеры, чтобы создать четыре стенки коптильни.
• Подготовьте рейки или деревянные листы, чтобы создать каркас, соответствующий размерам стенок.

Сборка каркаса:

• Соедините рейки или деревянные листы, чтобы создать прямоугольную форму, соответствующую размерам стенок.
• Закрепите рейки или деревянные листы с помощью винтов или гвоздей.

Установка полок:

• Измерьте и разметьте равные интервалы на внутренней стороне стенок коптильни.
• Установите металлическую сетку на выбранные интервалы, чтобы создать полки для продуктов.

Создание дымохода:

• Выберите место для установки дымохода на одной из стенок коптильни.
• Отметьте расположение отверстия, соответствующее диаметру металлической трубки.
• С помощью сверла или пилы сделайте отверстие в стенке коптильни.
• Установите металлическую трубку в отверстие и закрепите ее с помощью шурупов или заклепок.

Закрывающие элементы:

• При необходимости установите ручку и замок на дверцу коптильни, чтобы обеспечить надежное закрывание.
• Осмотрите коптильню и убедитесь, что все соединения прочные и надежные.
• Защитите деревянную поверхность коптильни от влаги и повреждений, покрыв ее лаком или краской.

Работа с деревом имеет свои особенности, которые важно учитывать для достижения хороших результатов. Вот некоторые основные особенности:. Выбор древесины:

Выбор древесины:

• При выборе древесины учитывайте ее качество, прочность и структуру.
• Избегайте древесины с трещинами, гнилью или другими повреждениями.
• Учтите, что разные породы древесины могут иметь разные свойства и характеристики.

Подготовка дерева:

Прежде чем приступить к обработке дерева, убедитесь, что оно достаточно сухое.
Если древесина свежая или влажная, дайте ей время высохнуть перед началом работы.
Обратите внимание на направление волокон дерева (рисунок древесины) и учитывайте его при планировке и распиле.

Инструменты:

• Используйте острые и хорошо заточенные инструменты для работы с деревом. Тупые инструменты могут повредить дерево и затруднить работу.
• Убедитесь, что ваши инструменты подходят для конкретной операции. Например, используйте пилу для распила, резцы для резьбы и шлифовальные инструменты для отделки поверхности.

Конструкция в деталях

Планируя холодное копчение в домашних условиях, важно детально разобраться в конструкции коптильни. Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры)

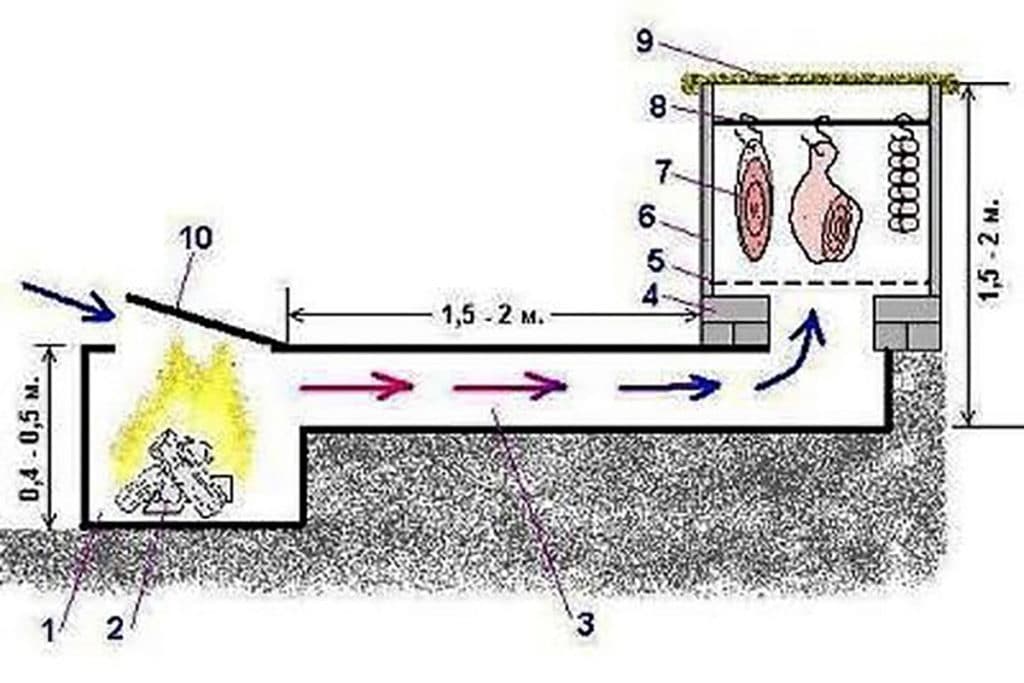

Ниже предложен вариант чертежей коптильни холодного копчения своими руками (без указания материалов, конструкция подходит как для деревянной, так и металлической камеры).

В этом варианте устройства коптильный канал выполнен как короб, а не труба. Для него можно использовать доски с обязательной герметизацией, металлические листы или кирпич.

Поэтапное выполнение работ

1. Подготовка основания. Выбирается грунт на глубину 60…80 мм. Размеры углубления должны быть не менее 50х50 см, габариты зависят от требуемой производительности дымогенератора. Для камеры объемом 100…150 литров достаточно топки 60х60х80 см, для большего объема размеры рассчитываются индивидуально. Также подготавливается место для закладки дымового канала и камеры копчения: выбирается полоса грунта на 20…30% шире планируемого сечения канала и прямоугольник (окружность) размерами на 20…30% больше габаритов камеры. Устраивается подушка из щебня с фракцией 20…40 мм толщиной 5…7 см поверх песчаной утрамбованной подушки толщиной 2..3 см. Для слабых грунтов и высоко стоящих грунтовых вод можно дополнительно «пролить» подушку слабым цементным раствором по технологии, описанной в тематической статье.
2. Заливка основания топки армированным бетоном (необязательно). Если дымовой канал выполнен из трубы, необходимо уложить ее до заливки бетона.
3. Кладка топки огнеупорным кирпичом (если планируется использовать дрова) или монтаж самодельного либо промышленного дымогенератора.
4. Устройство дымового канала. Если используется труба, ее фиксируют кирпичами, блоками или бетонной стяжкой. Помимо сохранения нужного положения, такая мера позволяет ускорить охлаждение дыма. При выкладке канала кирпичом или досками требуется обязательная герметизация природными герметиками.
5. Установка коптильной камеры. Эта часть конструкции должна быть герметичной, иметь дымоход и дверку для размещения продуктов и их извлечения. Дополнительно устраивают полки или подвесы в один или несколько ярусов, внизу монтируют поддон для стока жира с копченостей. Для удобства к камере можно пристроить навес, где в дальнейшем будут храниться дрова.
6. Устройство крышки над топкой.

Важно: перед тем, как сделать коптильню холодного копчения, необходимо убедиться – дым не будет беспокоить жильцов и соседей. Для этого следует изучить преобладающие направления ветра, учесть особенности рельефа и погодные условия.. Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Устраивая поддон в нижней части коптильной камеры, важно не перекрыть полностью выход дыма из дымового канала и при этом сделать стенки камеры максимально плотными и не проводящими тепло

Схема коптильни холодного копчения из бочки или холодильника своими руками отличается только конструкцией коптильной камеры – остальные детали сохраняют свое назначение и размеры.

Принципы сборки такого устройства рассмотрены в видео-ролике.

Удобно присутствие в холодильнике решетчатых полок, на которых можно расположить продукты для копчения, сомнение вызывает пластиковая отделка внутри. Лучший вариант холодильника для домашнего копчения – старый типа ЗиЛ, с металлическими внутри стенками. Можно обшить корпус изнутри деревянными планками.

Устройство коптильни из бочки еще проще – в качестве камеры для обработки продуктов используется металлическая или деревянная бочка с вырезанной в боковой поверхности дверкой или съемной крышкой. Полки и ярусы подвесов выполняются так же, как для деревянной или кирпичной камеры.

Расположить бочку можно вертикально и горизонтально.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры

Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

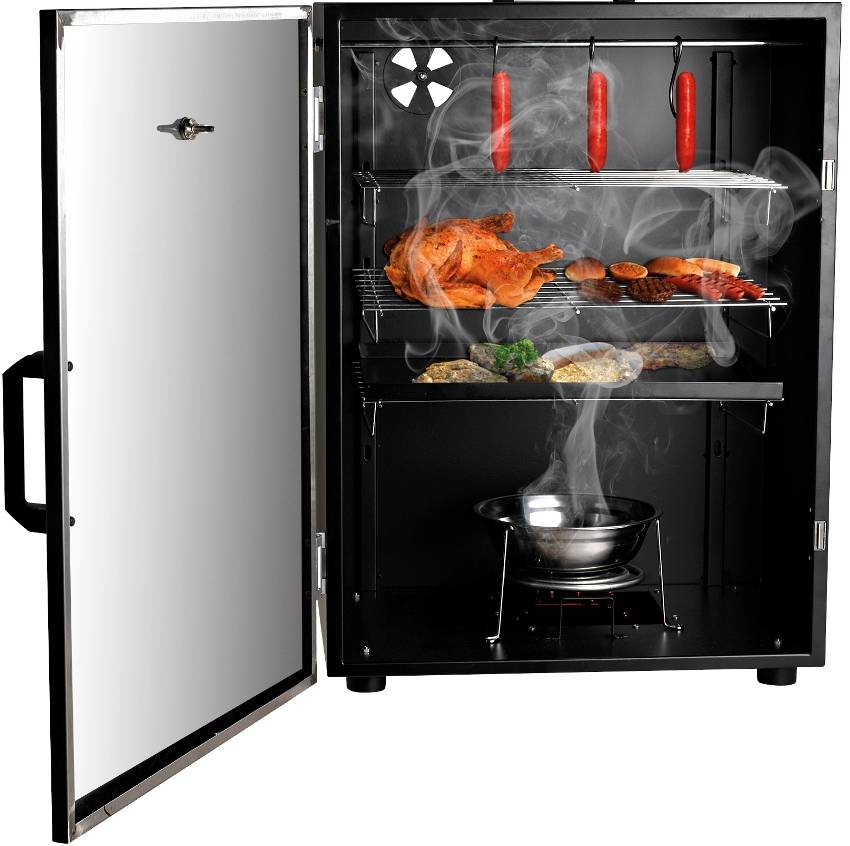

Обзор популярных моделей

За последние несколько лет в России определили пятерку достойных моделей коптилен, которые отлично подходят для дачи или дома:

Элвин ЭКУ

Элвин ЭКУ компактной моделью, при этом продукты можно размещать на трех уровнях. Объем коптильни – 20 литров, круглая форма, корпус изготовлен из нержавеющей стали. В комплекте есть поддон для сборки жира, решетки и верхняя крышка.

Управление у коптильни механическое и понятное, в коробке есть инструкция и рецепты блюд. Данная коптильня работает и в помещении при помощи электронагревателя, и на природе, греясь на открытом огне. Прибор нельзя использовать при температуре ниже 1°C градуса и выше 35°C.

КЕДР плюс

Аппарат двухъярусный, что позволяет коптить достаточное количество мяса и рыбы. Однако можно использовать только одну решетку. В качестве топлива подходит щепа или ветки плодовых деревьев. Никаких дополнительных отделений для этого не предусмотрено, щепа засыпается на дно.

Перед использованием корпус желательно очистить от заводской смазки. После использования коптильню необходимо почистить и помыть. Срок службы при правильном уходе – 3-4 года.

ТОНАР походная

Недорогая, небольшая (21х34х16) и легкая (всего 2,2 кг) коптильня, которая прекрасно подходит для пикников и включает в себя все самое необходимое для процесса копчения. Корпус аппарата прямоугольный, состоит из нержавеющей стали, как и решетки. Есть поддон для сбора жира и герметичная крышка. Отсутствует ручка, поэтому лучше запастись перчаткой, чтобы можно было открыть коптильню без ожогов.

Количество продуктов, которые можно приготовить в коптильне за раз, небольшое, но никто не мешает закладывать еду в несколько подходов. В качестве топлива используется щепа.

Camping World Gurman

Эта коптильня представляет собой корпус из нержавеющей стали, складную решетку с ручкой на два яруса и поддон для жира. Внутри коптильни есть круг, который предназначен для щепы. Вес прибора – 4,8 кг, а размеры – 30,5х47,5х19 см.

Готовить можно как на открытом огне, так и на газу. Время готовки еды в этой коптильне зависит от продукта – 25-40 минут для рыбы, до часу на курицу, 1,5-2 часа для говядины.

Palisad 69540

Коптильня изготовлена из углеродистой стали. Толщина стенок – всего 0,5 мм, что говорит о том, что коптильня может достаточно быстро прогореть, а посему не подходит для постоянного использования. Есть решетки, которые легко можно снять и вымыть, а также крышка-слайдер.

Для топлива используется щепа, желательно из ольхи. Модель является двухъярусной, что позволяет закладывать сразу несколько партий мяса или рыбы. Материал, из которого изготовлена эта коптильня, отличается от нержавеющей стали повышенной жароустойчивостью, что является важным фактором, учитывая толщину стенок. Аппарат следует очищать и хранить в сухом месте, чтобы продлить срок пользования.

Коптильня для дачи или дома является достаточно универсальным аппаратом, который можно как купить в магазине, выбрав среди множества моделей на разный вкус и кошелек, так и сделать своими руками, если у вас есть время, желание и умение.

Как сделать портативную коптильню из холодильника

Поломанный холодильник на даче чаще всего приспосабливают под небольшой шкаф, в котором хранятся инструменты и разного рода детали. Однако существует более полезный вариант использования нерабочего устройства. Из него можно сделать небольшую, но очень удобную коптильную камеру.

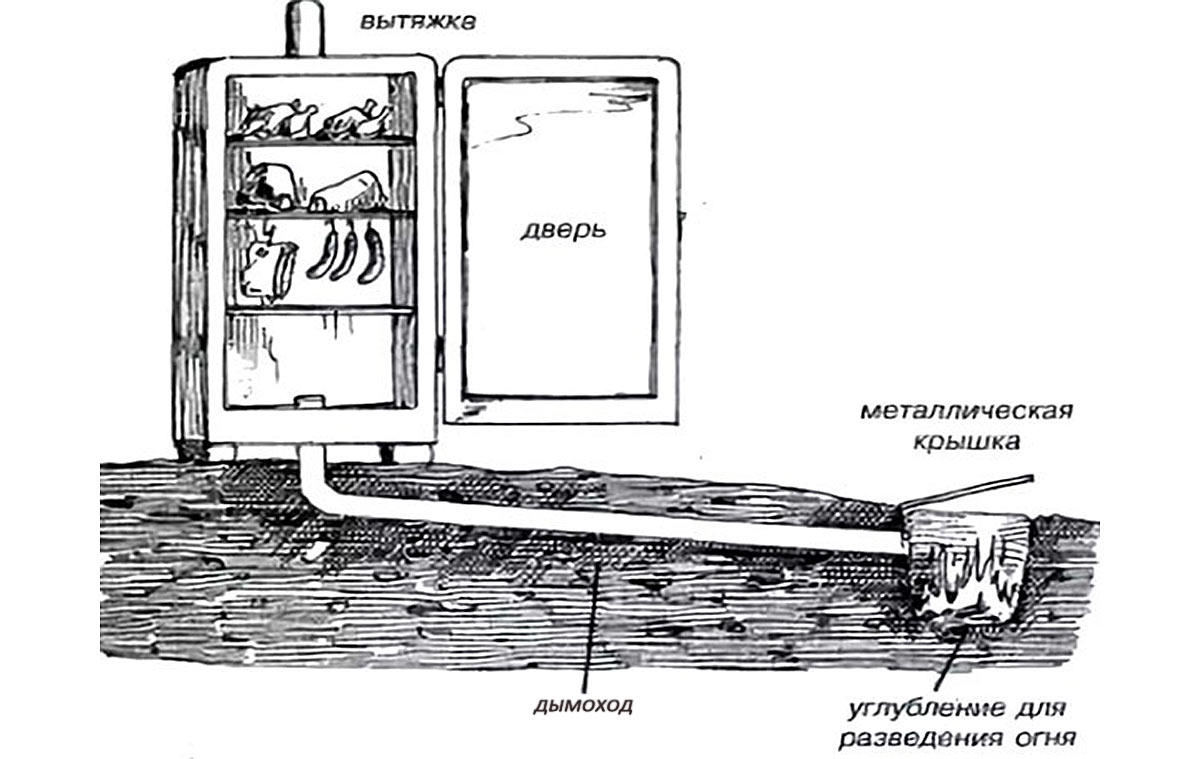

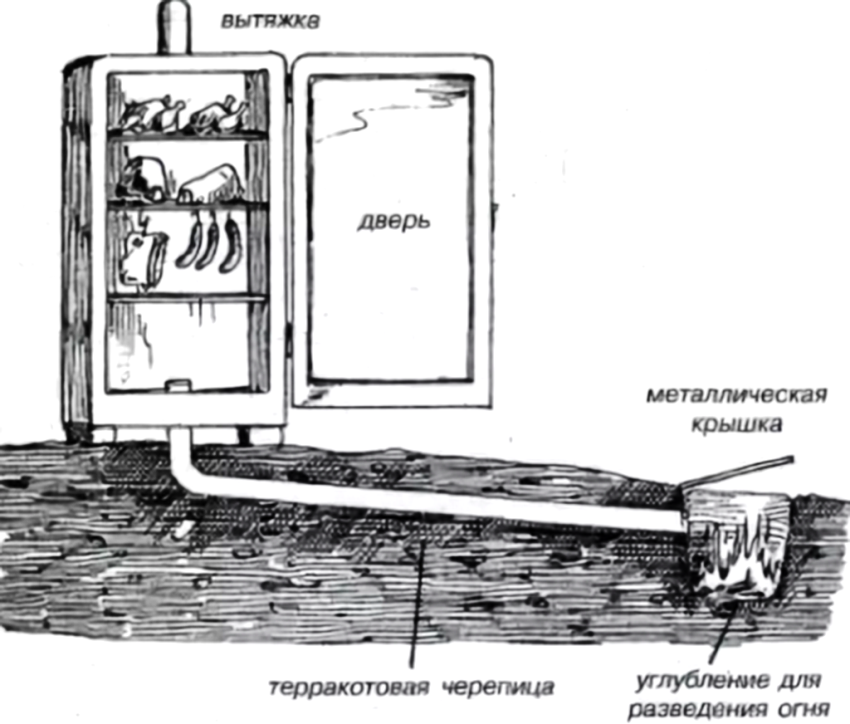

Чертеж коптильни из холодильника

Как сделать коптильню в домашних условиях из холодильника? Для того чтобы переделать холодильную камеру в коптилку, рекомендуется четко следовать инструкции. Первым делом необходимо освободить отсек устройства от полок и других элементов. После удаления внутренних элементов в крыше холодильного устройства нужно вырезать отверстие. Его диаметр должен соответствовать размеру дымоходной трубы, которая будет подсоединяться к этому месту.

На следующем этапе потребуется смонтировать внутри камеры металлические уголки, на которые впоследствии будут установлены держатели для продуктов. Специалисты рекомендуют разделить внутреннюю камеру холодильника на три части. Затем устанавливаются 3 пары уголков. Первая и вторая пара будут использоваться для удержания металлических решеток. Третья нужна для фиксации поддона, в котором скапливаются жир и сок.

Коптильня из холодильника подойдет для копчения холодного типа, в температурном режиме 18-30° С

Далее в нижней части холодильной камеры устанавливается толстый металлический поддон. Он будет применяться в качестве подложки под древесное топливо

Важно запомнить, что перед началом работы следует составить подробный эскиз. В чертеже коптильни следует отметить все размеры

В последнюю очередь на пол камеры устанавливается электроплитка.

Необходимое условие для самостоятельной сборки коптилки из старого холодильника – герметичность холодильной камеры. Если дверца недостаточно плотно прилегает к корпусу, то тогда будет происходить утечка дыма. А это значит, что продукты не получится приготовить правильно.

Коптильня из картонной коробки и бидона

Копчение пищи — это один из старейших методов приготовления пищи, который добавляет уникальный аромат и вкус к различным продуктам.

Если вы хотите насладиться вкусными копчеными блюдами, но не хотите покупать дорогостоящую коптильню, мы предлагаем вам создать свою собственную коптильню из простых материалов, таких как картонная коробка и бидон.

Список материалов:

1. Картонная коробка — выберите коробку достаточного размера для размещения пищи.
2. Металлический бидон — это будет служить как дымовая камера.
3. Кусок металлической сетки — для размещения пищи и обеспечения ее правильного копчения.
4. Проволока — для крепления сетки внутри бидона.
5. Полка или подставка — для размещения картонной коробки на определенной высоте над источником тепла.
6. Термометр — для контроля температуры внутри коптильни.
7. Дрова или опилки — для создания копчения.
8. Пища для копчения — выберите продукты, которые хотите коптить, например, рыбу, мясо или овощи.

Возьмите картонную коробку и удалите все лишние элементы, такие как крышка и боковые клапаны. У вас должна остаться открытая коробка без дна.

Отметьте на боковой стенке картонной коробки место, где будет расположен вход для дыма. Нарисуйте и вырежьте прямоугольную или круглую отверстие примерно в центре стенки. Это отверстие будет служить для подключения бидона с дымовой камерой.

Возьмите металлический бидон и удалите верхнюю крышку. При помощи сверла или другого инструмента, сделайте несколько небольших отверстий в дне бидона для обеспечения циркуляции воздуха.

Поместите металлическую сетку внутрь бидона, чтобы создать платформу для размещения пищи. Используйте проволоку для крепления сетки к стенкам бидона.

Разместите картонную коробку на подставке или полке над источником тепла, таким как угли или горелка. Убедитесь, что есть достаточно места для прохода дыма между бидоном и коробкой.

Подключите отверстие на боковой стенке картонной коробки к бидону с дымовой камерой. Убедитесь, что соединение плотное и надежное, чтобы избежать выхода дыма.

Подготовьте дрова или опилки для создания копчения. Возможно, вам потребуется заранее замочить дрова в воде, чтобы они лучше дымились. Разместите пищу на металлической сетке внутри бидона.

Зажгите источник тепла и следите за температурой внутри коптильни с помощью термометра. Оптимальная температура для копчения может зависеть от продукта, но обычно составляет около 80-100 градусов Цельсия.

Позвольте пище коптиться внутри коптильни в течение нужного времени, обычно от нескольких часов до нескольких дней, в зависимости от вида продукта и желаемой интенсивности копчения.

После завершения процесса копчения выключите источник тепла и дайте копченым продуктам остыть перед употреблением или хранением.

Создание коптильни своими руками открывает перед вами мир возможностей. Вы можете наслаждаться вкусом домашнего копчения, экспериментировать с разными видами дров и ароматизаторов, создавать неповторимые блюда, которые невозможно купить в магазине.

Так что не теряйте время, взявшись за инструменты и материалы, и начинайте свое увлекательное путешествие в мир самодельных коптильней. Уверены, что вы будете гордиться своими результатами и наслаждаться уникальными кулинарными шедеврами, созданными вашими руками.
