Изучение технологии по устройству кровли из мягкой черепицы

Кровельный пирог крыши под мягкую черепицу

Пирог кровли под мягкую черепицу

Для того чтобы покрытие крыши соответствовало всем современным требованиям, необходимо сооружение кровельного пирога.Кровельный пирог для мягкой кровли RUFLEX имеет особую структуру, обеспечивающую высокие показатели покрытия этого типа.

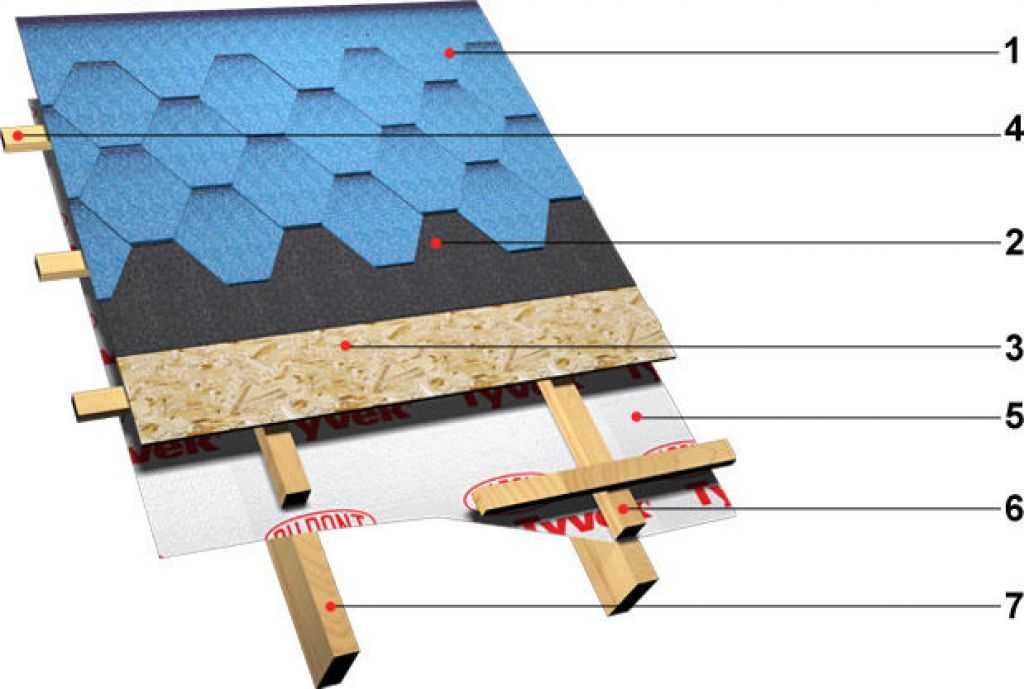

Схема устройства пирога мягкой кровли

На данной схеме представлено устройство кровельного пирога под мягкую черепицу.

По определению, чтобы покрытие прослужило заявленное в гарантии количество времени, устройство пирога мягкой кровли должно быть следующим:

1. Гибкая черепица RUFLEX
2. Подкладочный ковёр RUFLEX
3. Основание под черепицу (ОСП-3, ФСФ)
4. Обрезная доска, либо брус с шагом расчитанным по проекту
5. Контрбрус 50×50 мм для обеспечения вентиляционного зазора не менее 5 см
6. Супердиффузионная мембрана (гидроизоляция)
7. Утеплитель (плотностью 30-140 кг/м3)
8. Стропильная балка
9. Контрбрус 50×50 мм, устанавливаемый поперек стропил для укладки дополнительного слоя утеплителя, что позволяет исключить “мостики холода”
10. Дополнительный утеплитель (плотностью 30-140 кг/м3)
11. Пароизоляционная пленка
12. Доска (каркас для создания воздушного зазора 2-5 см)
13. Подшивка

Примечание:

Стыки элементов основания следует распологать вразбежку с зазором 2-4 мм (см п.3) Перепады по высоте между элементами основания не должны превышать 2 мм.

Кровельный пирог под мягкую кровлю монтируется в следующей последовательности:

1. пропитка стропильной конструкции антисептиком
2. укладка утеплителя с оставлением зазора в 5-7 см. между стропильными ногами с фиксацией его снизу рейками
3. поверх стропил с наружной стороны укладывается пароизоляция (специальная плёнка) лицевой стороной вверх
4. плёнка монтируется с провисанием, швы её склеиваются специальным скотчем, прикрепляется к стропилам, не доходящим до конька на 10 см. контрбрусом
5. монтаж основной обрешётки из бруса или досок, стыки которой располагают на контробрешётке
6. укладка сплошной обрешётка из фанеры, ОСБ или шпунтованной сухой доски
7. монтаж гидроизоляционного подкладочного ковра хорошего качества (например, RUFLEX) при уклонах крыши более 12 градусов. Ухудшение качества подкладочного материала снижает надёжность гибкого покрытия. Рулонный подкладочный стройматериал укладывается при углах ската до 18 градусов вдоль конька, при больших углах – поперёк

Сооружение пирога под мягкую кровлю требует неукоснительного соблюдения технологии монтажа. Использование качественного стройматериала гарантирует долгий срок жизни крыши и её высокие технические свойства

Отделка пирога покрытия кровли сверху и снизу имеет не менее важное значение, чем его строение. Внутри слой утеплителя подшивается отделочным материалом (вагонка) взамен фиксационных реек

Наружные работы

Наружные работы

1. Монтаж гибкой черепицы RUFLEX начинается с монтажа внахлёст металлических карнизных и фронтонных планок, фиксируемых специальными гвоздями, а также саморезами. Шаг фиксации – 150 мм. Концы фиксирующих изделий должны выходить на другую сторону сплошной обрешётки, что исключит их постепенное вытеснение из древесины в процессе намокания/усушки
2. Наклеивается ряд карнизной черепицы с соблюдением 1,5-см. зазоров от края карниза
3. Укладываются последовательно в шахматном порядке гонты декоративного покрытия до самого конька
4. Вдоль конька устраивается вентиляционный шов, поверх которого монтируется разрезанная на три части карнизная черепица
5. В случае покрытия ендов настилается ендовый ковёр RUFLEX поверх подкладочного, что даёт возможность надёжно изолировать от влаги примыкания

Гибкая черепица RUFLEX является главным компонентом пирога мягкой кровли.

RUFLEX – универсальное качественное покрытие

Битумная черепица RUFLEX обладает рядом преимуществ перед другими видами кровельных стройматериалов:

• доступная стоимость
• безотходность монтажа
• малый вес
• высокая устойчивость к атмосферным воздействиям
• отсутствие влагопоглощения
• отличная звуко- и теплоизоляция
• простота укладки
• долговечность (от 35 лет)
• широкая цветовая гамма
• шереховатость, исключающая резкий сход снега

По определению, пирог кровли под мягкую черепицу состоит из набора компонентов, уложенных послойно с соблюдением технологии укладки

Устройство кровельного пирога важно знать перед началом строительства – это позволит рационально закупать материалы, необходимые для монтажа крыши

Про подкладочный ковёр

Подкладочный ковёр обеспечивает дополнительную гидроизоляцию мягкой кровли. Сначала его монтируют в узлах, наиболее уязвимых для протечек: в ендовах, местах примыкания, вдоль карнизов. Для этого используют подкладочный ковёр, обратная сторона которого полностью покрыта клеем. Для гидроизоляции скатов используют подкладочный ковёр с механической фиксацией. Это значит, что его монтируют с помощью кровельных гвоздей, а липкий слой есть только на кромках. Его полотна укладывают поперёк скатов и соединяют с нахлёстом в 10–15 мм. После монтажа подкладочного ковра на него устанавливают гибкую черепицу.

Прежде чем монтировать элементы мягкой кровли, нужно выбрать оптимальный угол её наклона. О том, как это сделать, пойдёт речь далее.

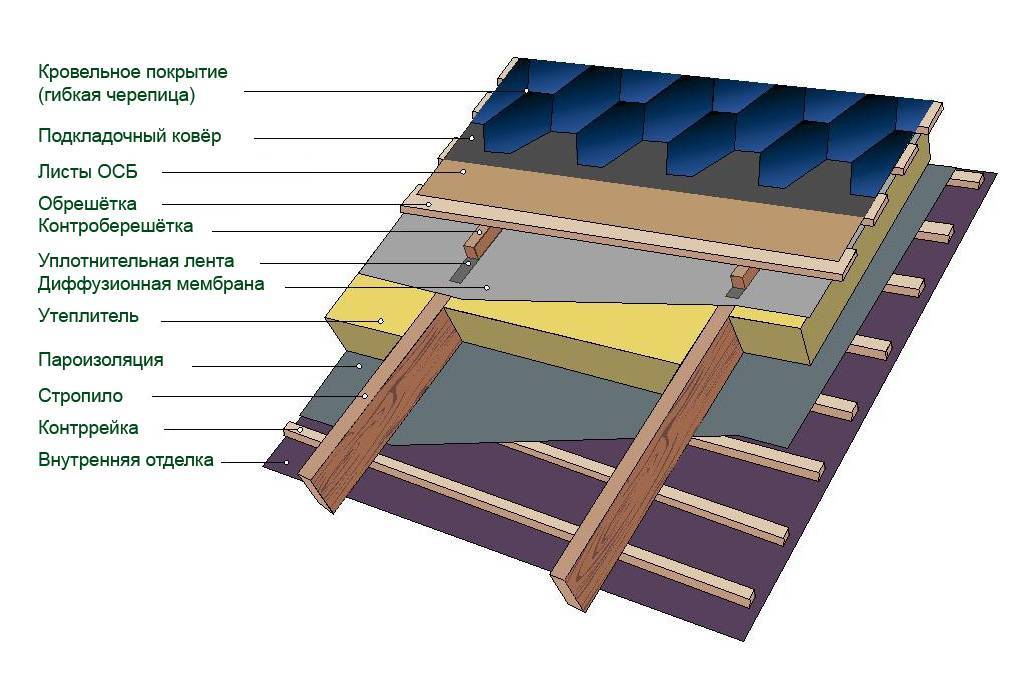

Конструкция кровельного пирога

Многослойная структура делает гибкую черепицу не только прочной, но и долговечной — отдельные производители дают на свою продукцию гарантию сроком до 25 лет. Как правило, мягкие кровельные материалы с лёгкостью преодолевают этот рубеж. Разумеется, мы говорим о тех случаях, когда основание мягкой кровли соответствует принятым нормам, а укладка материала ведётся строго по предусмотренной технологии.

Изучая устройство крыш с покрытием из битумной черепицы, сразу же разделим их на два типа:

• холодные,
• тёплые.

Первые сооружаются для холодных чердаков. Множество сайтов и печатных изданий грешат тем, что указывают на нецелесообразность обустройства упрощённых кровельных пирогов для жилых зданий. Мол, если дом предназначен для круглогодичного проживания, то его крыша обязательно должна быть тёплой. Это утверждение является в корне неверным — большинство частных домов старого жилищного фонда были холодными. Мало того, в холодной кровле есть свои плюсы. И самый весомый из них — долговечность. Зимой на такой крыше практически не образуется наледь, которая, как известно, является одним из злейших врагов гибкой черепицы. Кроме того, простейший кровельный пирог отлично вентилируется, а это значит, что деревянный каркас всегда будет сухим. Что же касается энергоэффективности, то для теплоизоляции надо будет всего лишь утеплить чердачное перекрытие. Как вы сами понимаете, его площадь в любом случае будет меньше, чем у кровли.

При использовании холодной кровли на жилом здании необходимо утеплять чердачное перекрытие, площадь которого заметно меньше, чем у кровельной конструкции

Итак, структура кровельного пирога для холодных крыш включает:

• шаговую (разреженную) обрешётку из деревянного бруса или стальных профильных труб;
• сплошной настил (из фанеры, OSB или доски-шалёвки);
• изоляционную подкладку;
• битумное покрытие.

Кровельщики, работающие в составе профессиональных бригад, нередко рекомендуют устанавливать под подкладочный ковёр супердиффузионную мембрану, аргументируя это более высокой защищённостью деревянного основания от влаги. Довольно спорное утверждение, которое я лично иначе как расточительством назвать не могу. Обычная водонепроницаемая подкладка практически не оставляет шанса на то, чтобы деревянный каркас намок из-за попадания снега или дождя. Объяснить подобные действия со стороны специалистов можно лишь стремлением заработать определённую сумму за операцию, требующую минимальных трудозатрат. Что же касается тёплой кровли, то в этом случае монтаж влагостойких покрытий обязателен ввиду использования теплоизоляции.

Тёплый кровельный пирог позволяет использовать для круглогодичного проживания любое чердачное помещение

Для утепления чердака чаще всего используются волокнистые материалы, которые при намокании могут потерять бо́льшую часть своих уникальных способностей — вот их-то и требуется защищать. Снизу — от влажного воздуха, а сверху — от протечек. В этом случае кровельный пирог должен иметь следующую структуру:

• рейки для монтажа обшивочных панелей;
• пароизоляционная гидрозащитная плёнка;
• слой теплоизоляции;
• гидроизоляционная ветрозащитная паронепроницаемая мембрана;
• контрбрус;
• разреженная обрешётка;
• сплошной настил;
• подкладочное основание;
• гибкое битумное покрытие.

Вы можете возразить, что устанавливаемые со стороны чердака рейки к кровельному пирогу не имеют никакого отношения, и будете совершенно правы. Однако мы всё же указали их ввиду того, что в нашем случае они выступают ещё и в качестве крепежа для нижнего слоя пароизоляции.

Определение угла наклонов скатов

Выбор оптимального угла уклона позволяет сэкономить на несущих конструкциях и обеспечить защиту от влаги и снега. При этом учитывают среднегодовой уровень осадков и скорость ветра, характерные для климатической зоны.

• Для северных районов со снежными зимами угол наклона скатов должен составлять 50-700. На таких крышах не задерживаются снежные массы, их не обязательно регулярно очищать.
• В зонах с сильными ветрами кровли изготавливают с небольшим уклоном от 9 до 20°. Это обеспечивает небольшую парусность и позволяет снизить толщину стропильных ног.
• Для домов южных районов с низким уровнем осадков устанавливают плоские и односкатные крыши с углом уклона 5-100.
• В районах средней полосы делают кровли от 20 до 45°.

От выбранного угла уклона также зависит конструкция стропильной системы и тип кровельных материалов.

Выбор типа кровли и покрытия зависит от архитектурного решения, климатической зоны, цены и других условий. У нас можно заказать гибкую плитку RUFLEX для кровель любой формы. Ознакомиться с характеристиками материала можно в разделе “Продукция”.

Небольшая хитрость

Прежде чем приступить к укладке гонтов, советуем предварительно разметить кровлю, чтобы избежать искривления линии укладки. Полагаться на свой глазомер в этой ситуации лучше не стоит, так как малейшее отклонение в укладке гонтов будет заметно.

Выполнить разметку можно по данной схеме:

• Поперек скатов провести две параллельные прямые линии на расстоянии 50 см друг от друга. Удобнее расположить линии у того края, от которого начнется укладка гонтов;
• К этим линиям дополнительно провести пересекающие их перпендикулярно отметки, которые будут служить ориентиром для укладки кровельного материала. Шаг между этими линиями должен составлять 25 см.

Нюансы монтажа мягкой черепицы

Первый ряд укладывают “вверх тормашками”. Можно также использовать особую самоклеящую полосу. Укладка первого ряда производится с ориентировкой относительно кровельного ската.

• При укладке второго ряда уже следует ориентироваться по разметке. Поскольку нижние части гонтов оснащены самоклеящей основой, их можно просто придавливать к основанию. В верхней части самоклеящего слоя нет. Ее крепление осуществляется с помощью особых гвоздей с широкими шляпками. Их забивают в середине и по краям каждого элемента. Для одной мертвой полосы мягкой черепицы используется четыре гвоздя.
• Укладка каждого следующего ряда производится со смещением в 0,5 м (подобного сдвига требует сам материал и его параметры).
• Лепестки монтируемого ряда должны располагаться между лепестками элементов предыдущего ряда.

При креплении всех элементов, независимо от положения и ряда, следует придерживаться одних и тех же правил.

Основные рекомендации

После того, как было принято решение завершать пирог крыши дома с применением мягкой черепицы, требуется задуматься об ее укладке своими руками. Монтаж не сложен, но технология имеет некоторые особенности. Можно привести следующие рекомендации по выполнению работ:

Кровельный пирог под мягкую черепицу

Материал после покупки хранят в закрытом помещении. Листы укладывают в горизонтальном положении в поддоны, высота которых принимается не более 16 рядов. Подкладочный ковер, который применяется для грунтовки и выравнивания поверхности под черепицу для хранения ставят в вертикальное положение.

Для создания благоприятных температурных условий в подкровельном пространстве потребуется выполнить теплоизоляцию. Подбор типа утеплителя осуществляется в зависимости от предпочтений и финансовых возможностей владельца дома. Чаще всего осуществляется монтаж минеральной ваты

Технология укладки данного материала предполагает наличие надежной гидроизоляции и пароизоляции
Кроме этого для удаления паров жидкости с поверхности утеплителя между ним и кровельным покрытием предусматривают вентилируемый воздушный зазор, ширина которого в среднем назначается 5 см.

При покупке кровельного материала важно обращать внимание на партию товара. Крыша будет смотреться лучше, если применять материалы, изготовленные в одно время в одном месте
В этом случае можно гарантировать точное совпадение по цвету и физическим характеристикам.

Монтаж мягкой черепицы не проводится при отрицательных температурах

Это вызвано тем, что материал на холоде становится хрупким и его легко можно повредить при закреплении в пирог.

Для укладки материала своими руками минимальный угол ската должен составлять 15 градусов. Монтаж при меньшем не гарантирует гидроизоляцию, поскольку жидкость по поверхности движется достаточно медленно и легко может затечь в небольшие зазоры. При этом стоит учитывать правило, что для битума уклон кровли не может быть слишком большим и помнить, что чем больше наклонена крыша, тем больше материала потребуется на пирог.

Монтаж мягкой черепицы своими руками проводится без применения горелки. Этот материал не относится к классу наплавляемых. Для дополнительного закрепления (при сильных ветровых нагрузках) используют специальные клеевые растворы.
Отклеивать прозрачную защитную пленку с внутренней поверхности нужно непосредственно перед укладкой на пирог.

При выполнении работ своими руками важно помнить, что не разрешается ходить по кровле без специальных приспособлений в солнечную теплую погоду. Это вызвано тем, что материал слегка расплавляется под действием солнечных лучей, и человек, выполняющий монтаж, может оставить на поверхности следы от обуви, которые не устранить без замены части покрытия.

В качестве основания под черепицу используют сплошной материал. Пирог может включать сплошную обрешетку или разреженную с последующей укладкой на нее влагостойкой фанеры. Монтаж непосредственно на утеплитель запрещен.

Если соблюсти эти рекомендации, то кровля с облицовкой гибкой черепицей будет радовать своего владельца долгие годы.

Инструменты и материалы

Мягкая битумная кровля наклеивается на жёсткую основу и дополнительно крепится кровельными гвоздями. Для её непосредственного монтажа понадобится следующий рабочий инструмент:

• Кровельный нож – для разрезания однослойных битумных плиток;
• Резак для ламината – им можно резать более плотный многослойный битум;
• Планка для ровного реза;
• Мастерок для нанесения мастики – при наклеивании подкладки и элементов кровли.

Инструменты для монтажа.

При работе зимой при ниже 0°С, согласно инструкции по укладке гибкой черепицы, понадобится также строительный фен для прогрева клейкого основания.

Для сборки стропил и монтажа утеплителя, плёночных мембран, обустройства конька и ендовы понадобятся также:

Какой минимальный уклон мягкой кровли можно делать – особенности кровельного покрытия

Возрастающая популярность мягкой кровли в сфере частного строительства объясняется красотой, надежностью и простотой монтажа этого покрытия. Чтобы битумная черепица смогла эффективно выполнять функцию гидробарьера, необходимо тщательно рассчитать угол ее укладки.

Особенности мягкой кровли

С помощью мягкой кровли можно оформлять крыши зданий жилого и коммерческого типа. Она производится в форме отдельных плиток (гонт), при укладке которых на сплошную обрешетку используется метод нахлеста. Монтаж материала не имеет особых сложностей: главное, соблюдать в его процессе минимальный угол наклона крыши из мягкой кровли в 11 градусов.

Мягкая кровля включает в себя следующие составляющие:

1. Основание. Его функция выполняется прочной и надежной стеклотканью, для которой не страшны температурные колебания и деформации.
2. Пропитка. Стеклоткань пропитывают с помощью модифицированного битумного состава. В результате материалу сообщаются значительные влагостойкие характеристики.
3. Внешний слой. На поверхность битумной черепицы наносится бронирующая присыпка, для чего используется минеральная и каменная крошка, или гранитовый гранулят. Благодаря этому материал получает специфическую шероховатость, которая служит защитой от воздействия солнечного излучения. Это позволяет гибкой черепице длительное время сохранять первоначальную окраску.
4. Внутренний слой. Основание материала посыпается измельченным кремнием, что оберегает плитку от склеиванию во время перевозки и складирования.

Как выбирается уклон в процентах и градусах

Новички в кровельном деле ошибочно считают, что на угол наклона мягкой черепицы влияют лишь вкусовые и эстетические факторы. Это далеко не так, ведь имеются четко сформулированные критерии, способствующие осуществлению правильного расчета уклона мягкой кровли в процентах и градусах, в зависимости от используемого материала.

Проектируя крышу, необходимо учесть следующие моменты:

1. Количество зимних осадков. Пологие скаты в зимнее время становятся местом скопления значительных снежных шапок, увеличивающих нагрузку на кровельную конструкцию. Поэтому в регионах со снежными зимами рекомендуется использовать большой уклон кровли.
2. Воздействие ветра. Местности, где случаются сильные ветры и ураганы, на крыши с крутыми скатами будет оказываться усиленная ветровая нагрузка, грозящая деформацией и разрушением конструкции. В таких случаях угол наклона кровли рекомендуется максимально уменьшить.
3. Особенности материала. Для каждого кровельного материала производитель рекомендует определенный диапазон уклонов. Минимальный уклон мягкой кровли указывается, как 11 градусов.

Благодаря правильному подбору угла наклона для мягкой кровли крыша из мягкой черепицы получает должную защиту от появления протечки, повреждений и деформаций

Как результат, срок ее службы заметно возрастает. Минимальный уклон кровли из мягкой черепицы — очень важное значение, которое нельзя нарушать

Расчет минимального угла наклона

Как заверяют производители битумной черепицы, минимальный угол наклона черепичной кровли должен составлять 11 градусов. В среднем наиболее оптимальным показателем считается угол наклона 20-40 градусов: в таком случае обеспечивается эффективное отведение воды и снега с кровельной поверхности.

При сооружении низкоуклонных крыш из битумной черепицы необходимо соблюдать следующие рекомендации:

Обустроить дополнительную гидроизоляцию. Из-за минимального угла наклона мягкая кровля становятся местом скопления воды: этому способствует также шероховатость поверхности. Чтобы в таком случае не появлялись протечки, проводится дополнительная укладка гидроизоляционного слоя по всей площади кровли.

Усилить каркас. Для монтажа мягкой кровли используется сплошная обрешетка, что позволяет ей держать форму. Крыши с небольшим наклоном скатов оснащаются толстыми плитами ОСП, которые способны переносить дополнительные снеговые и ливневые нагрузки.

Регулярно чистить крышу. Скаты из гибкой черепицы склонны накапливать значительные объемы снега, которые из-за шероховатости поверхности не соскальзывают вниз

Поэтому очень важно в зимнее время проводить регулярную чистку крыши от снеговых масс. Для этого желательно использовать деревянную лопату или скребок с резиновой накладкой.

Что касается установки снегозадерживающих элементов на поверхности мягкой кровли, то большой потребности в этом нет. Дело в том, что из-за шероховатости битумных плиток риск обрушения вниз снеговых масс достаточно небольшой.

Минимальный угол наклона крыши из мягкой кровли

Минимальный угол для мягкой кровли выбирается не только из эстетических предпочтений и практических нужд, но и с учетом объективных факторов, соблюдение которых позволит увеличить эксплуатационный потенциал конструкции. К таким факторам относятся:

Количество осадков в зимнее время. Снежные массы должны скапливаться в как можно меньшем количестве, иначе нагрузка на конструкцию будет излишней, что приблизит время ее прихода в негодность

Важно обеспечить возможность легкого схода снега и льда с поверхности кровли, для этого увеличивается угол наклона скатов крыши.

Ветровая нагрузка. Большой уклон мягкой кровли увеличивает площадь вертикальной поверхности крыши и тем самым повышает ее парусность, то есть подверженность воздействию ветра.

Количество солнечного тепла

В регионах с жарким летом лучше минимизировать угол ската, так это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания
Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.

Также минимальный уклон кровли из мягкой черепицы зависит от предназначения чердачного помещения. Если планируется его обустройство в мансарду, то потребность во внутреннем свободном пространстве повышается, повышается и необходимый угол наклона крыши.

Минимальный угол наклона кровли для кровельных материалов

Минимальный уклон мягкой кровли с внутренним водостоком составляет 11 градусов. Но российским климатическим условиям такой угол не соответствует. Оптимальный уклон для средней полосы России равен 20-40 градусам: он обеспечивает как достойную ветрозащиту, так и своевременный сход снежных масс.

Карта снеговой нагрузки

Расчет ендового ковра

Ендовый ковер используется не только в самой ендове, но и в примыканиях.

Ендовый ковёр на примыкания = (Lпримыкания) / 10 м.п. / 2, где
Lпримыкания – суммарная длина всех примыканий, м;
10 м.п. – это дина ендового ковра Docke в качестве примера

Ендовый ковёр на ендову = ((Lендов х Nендов) × 1,1) / 10 м.п., где
Lендов – суммарная длина всех ендов, м;
Nендов – общее количество ендов на крыше, шт;
10 м.п. – это дина ендового ковра Docke в качестве примера

Ендовый ковёр на примыкание к дымоходу = (Pдымохода + 1,6) / 10 м.п. / 2, где
Pдымохода – периметр дымохода, м;
10 м.п. – это дина ендового ковра Docke в качестве примера

Количество ендового ковра = ендовый ковёр на примыкания + ендовый ковёр на ендову + ендовый ковёр на примыкание к дымоходу.

Почему в примыканиях мы полученное значение в конце еще делим на 2? Стандартная ширина ковра – 1 м, эта полная ширина используется в ендове, а для оформления примыканий достаточно всего 50 см, поэтому мы будем резать ковер вдоль по середине.

Как отражается угол наклона на крыше?

Мягкий кровельный материал делится на следующие категории:

• Рулонный
• Мембранный
• Битумная черепица

При использовании рулонного покрытия допускается наклон приблизительно 14º.

Зависимость количества слоев покрытия от наклона ската

• Если уклон составляет менее 3º – это плоская крыша, тогда кровельный материал укладывается тремя слоями.
• В случае уклона в пределах 3º-9º кровля исполняется в три слоя.
• Покрытие выполняется в два слоя, если угол наклона составляет 9º.

Зависимость направления монтируемого покрытия от наклона ската

• При уклоне ската до 9º укладка материала производится снизу перпендикулярно водостоку длинной стороной.
• При уклоне от 9º монтаж материала производится сверху вниз параллельно водостоку длинной стороной.

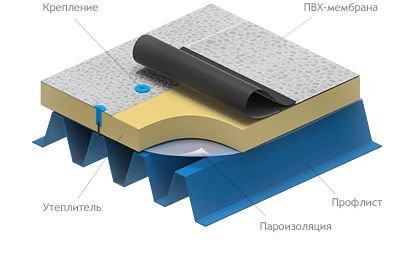

Мембранные кровли

Крыша данного типа можно выполнять с любым уклоном мягкой кровли, единственное отличие – это технология их укладки.

• Для плоских конструкций предусматривается балластный метод монтажа, когда материал крепится по периметру, затем засыпается балластом, например гравием.
• Для крыш с большим наклоном применяется механический способ монтажа: крепление покрытия выполняется специальными крепежными элементами, а листы герметично соединяются специальным инструментом.
• Для сложных геометрических конструкций с разными углами наклона отдельных участков, крепление осуществляется клеевым методом.

https://youtube.com/watch?v=i3LCnzOq_zI

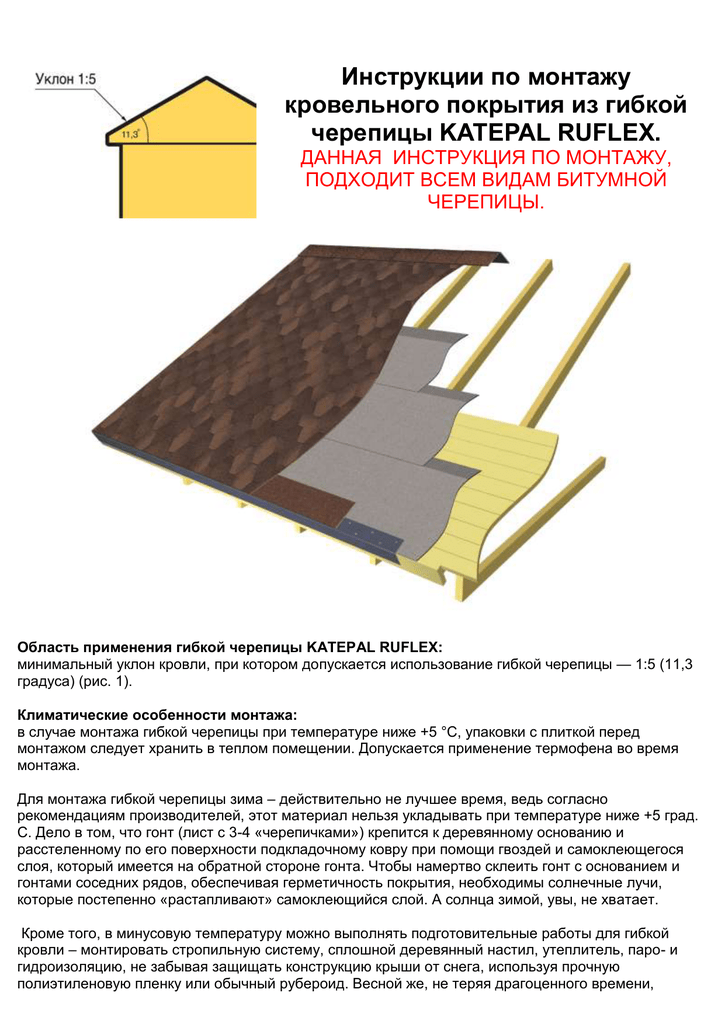

Битумная черепица

Данный материал используется только в случае уклона крыши более 11,3º.

• Наклон кровли из мягкой черепицы составляет 11,3º-18º, тогда подкладочный слой обустраивается по всей площади кровли.
• При наклоне более 18º подкладка обустраивается лишь по периметру крыши – участки монтажа карниза, ендовы, конька, торцы скатов.
• Уклон от 45º, тогда гонт дополнительно укрепляется гвоздями.

При обустройстве кровли также необходимо помнить, что от наклона ската будет зависеть расход кровельного материала. Чем он больше, тем больше уйдет материала на перекрытие крыши.
