Технология монтажа вентилируемого фасада из керамогранита
Организация предварительных работ
Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.
При организации работ по монтажу вентилируемого фасада из керамогранита следует:
- указать границы опасной зоны – 3 метра от стен здания;
- на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
- в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.
Этапы монтажа вентилируемых фасадов
Можно выделить следующие этапы монтажных работ:
- Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
- Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
- Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:
- с помощью перфоратора сверлятся отверстия в стенах;
- в них укладываются паронитовые прокладки;
- производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).
Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита
Фиксация крепления осуществляется с помощью шайбы из алюминия
Шляпку анкера во избежание коррозии окрашивают краской
Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.
- После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
- Далее необходимо установить вертикальные направляющие профили:
- в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
- согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

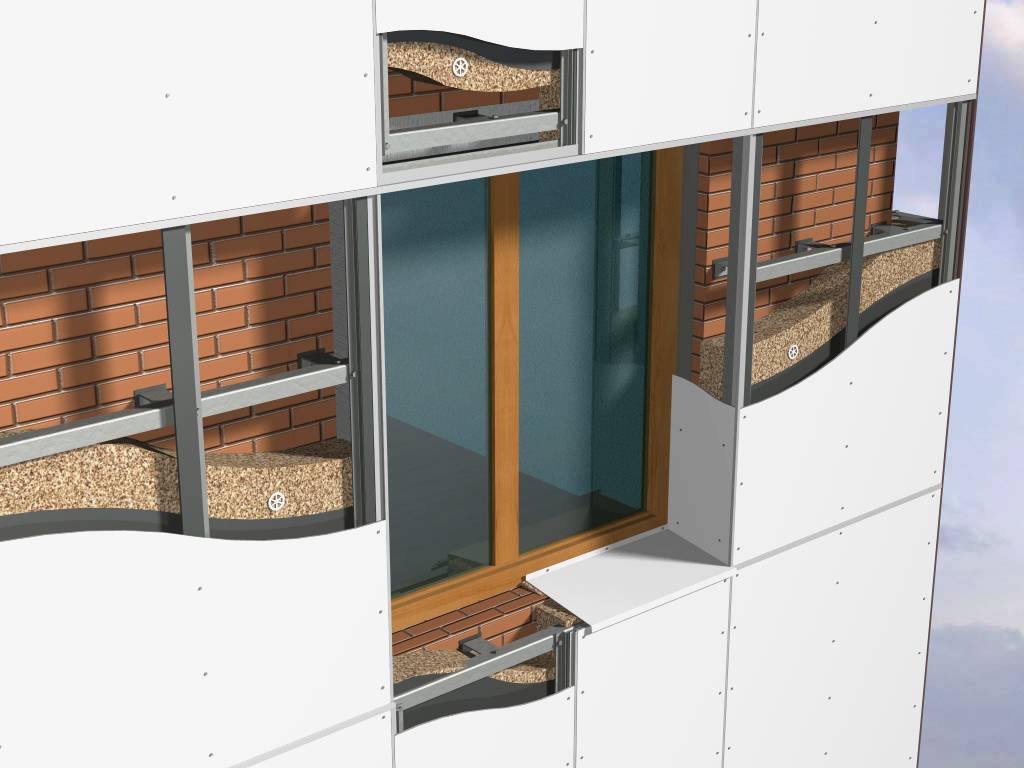

- Монтаж облицовки вентилируемого фасада осуществляется следующим образом:
установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;
монтирование облицовочной керамогранитной плитки.
Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:
- монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
- бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.
Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.
Установка вентилируемых фасадов
Монтаж вентфасадов предполагает предварительную подготовку поверхности в виде оценки прочности крепления облицовки. Ее части не должны отслаиваться, так как от качества фасада дома будет зависеть качество монтажных работ. При необходимости фасад следует освободить от непрочно укрепленной отделки. Места отслоений необходимо зачистить, что позволит в процессе монтажа кронштейнов для каркаса обеспечить надежность крепежа. Если фасад обладает значительными неровностями, то от них следует избавиться при помощи шпатлевки. Это позволит обеспечить плотное прилегание теплоизолятора к основанию стены.
Установка вентилируемых фасадов далее предполагает нанесение вертикальной разметки для фиксации кронштейнов каркаса. Предпочтительнее производить эти работы при помощи уровня, а не отвеса.

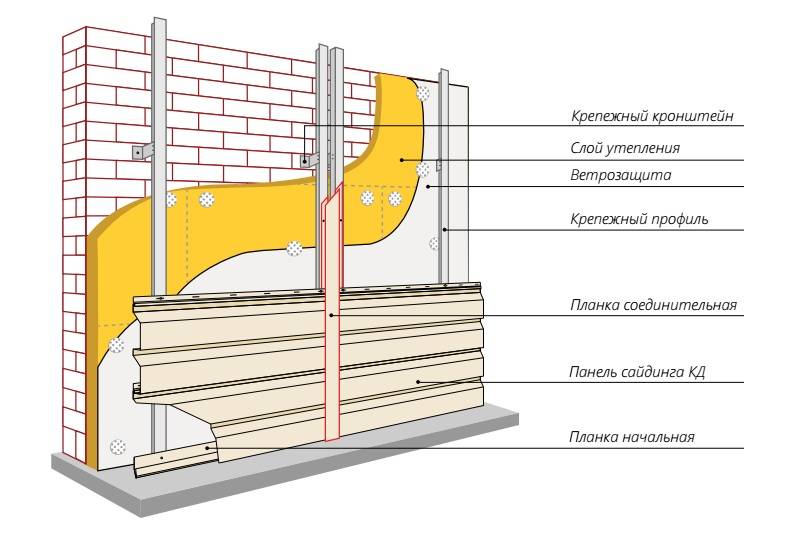

Схема теплоизоляции вентилируемого фасада.
Инструкция по установке вентилируемых фасадов на следующем этапе предполагает образование отверстий, предназначенных для крепежа, эти работы следует производить с помощью перфоратора. Под кронштейны предстоит установить паронитовую прокладку. Анкерные дюбели позволят зафиксировать кронштейн на месте, винт необходимо прижать, используя шуруповерт.
Далее предстоит произвести монтаж утеплителя. Устанавливать плиты теплоизолятора нужно с использованием прорезей под кронштейны. Следующим слоем станет водонепроницаемая ветрозащитная мембрана. Ее полотна следует фиксировать с нахлестом в 100 мм или больше. Сквозь мембрану и теплоизолятор нужно просверлить отверстия, чтобы укрепить уложенные слои к поверхности стены, при этом следует использовать тарельчатые дюбели.
Поверх слоя утеплителя можно собирать каркас. Для этого в пазы кронштейнов нужно укрепить профили каркаса. Затем профили необходимо выровнять по уровню, укрепив элементы каркаса на кронштейнах, используя заклепки или саморезы. Для компенсации температурных деформаций фасада вертикальные стыки каркаса следует делать более свободными. На следующем этапе монтажа следует установить противопожарные отсечки, которые представляют собой стальные пластины, они станут перекрывать воздушный зазор. Полноценному воздухообмену они никак не мешают, но станут предотвращать распространение огня во внутреннем пространстве фасада.
Двойная обрешетка под утеплитель
Иногда для лучшей теплоизоляции нужно увеличить толщину утеплителя. Чаще всего ее устанавливают вторым слоем поверх первого. Для лучшего ее удержания используют еще один дополнительный слой обрешетки. После установки утеплителя в ячейки первого слоя, перпендикулярно к обрешетке прикрепляются бруски второй обрешетки. Листы утеплителя теперь располагают поперек нижнего слоя. Таким образом минимизируется влияние стыков между отдельными листами теплоизолятора.

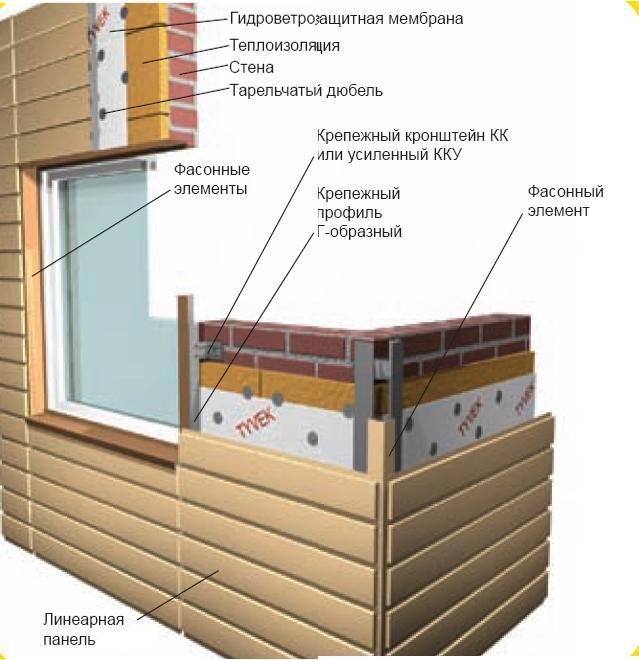

Брус контробрешетки для обшивки сайдингом крепятся в данном случае на вторую обрешеку – теперь уже снова вертикально.
Двойная обрешетка под утеплитель

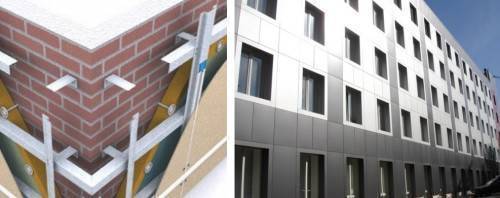

Фасад из металлокассет
Вентилируемый фасад из металлокассет (фасадных кассет) — вид облицовки фасада, обладающий превосходными характеристиками и широкими возможностями визуального оформления здания. Благодаря широкой палитре цветов и размеров панелей, фасадные кассеты повсеместно применяются на различных строительных объектах, позволяют реализовать самые сложные архитектурные решения. Различают два основных вида панелей:
- Металлокассеты изготовленные из оцинкованной стали
- Фасадные кассеты изготовленные из композитных материалов
Металлокассеты — изготавливаются из тонколистовой стали с цинковым покрытием, который защищает металл от коррозии. Производство происходит посредством резки и гибки заготовок в прямоугольные формы, с последующей порошковой окраской панелей в определенный цвет по каталогу RAL . Различают два основных вида металлокассет по типу их установки:
- Скрытого типа крепления
- Видимого типа крепления
Фасадные кассеты из композита — изготавливаются из композитных панелей, состоящие из двух алюминиевых листов толщиной до 0,5 мм., между которыми вклеен полимерный лист. Толщина панелей определяется исходя из необходимых размеров кассет. Фасадные кассеты из композита обладают более легким весом чем металлокассеты, но композит в отличие от оцинкованного листа стали не является полностью негорючим материалом.
Для вентилируемых фасадов применяют слабогорючие листы композита, покрытые полимером для придания им цвета. Изготовление производится посредством фрезеровки листа, с последующей формовкой заготовок.
ПРЕЗЕНТАЦИЯ
Для ознакомления, просмотрите нашу видеопрезентацию архитектурного проекта вентилируемого фасада с облицовкой металлокассетами.
ВИДЫ ПОКРЫТИЙ
Фасадные кассеты обладают широкой палитрой цветов (матовые, глянцевые, структурные). Ламинация кассет позволяет придать панелям различные структуры, такие как фактура дерева и камня. Ниже представлены некоторые варианты покрытий.
| RAL6005 | RAL8017 | RAL9002 | Декор-1 | Декор-2 | Декор-3 | Декор-4 | Декор-5 |
| Металлик-1 | Металлик-2 |
СТРУКТУРНАЯ СХЕМА
Вентилируемый фасад с облицовкой металлокассетами состоит из нескольких слоев плит утеплителя, комплекса несущих элементов подсистемы и собственно облицовочных панелей. Для каждого объекта индивидуально формируется спецификация материалов для получения тех или иных технических показателей фасадной системы.
1. Кронштейн
2. Утеплитель
3. Тарельчатый дюбель
4,5. Направляющие подсистемы
6. Фасадные кассеты
МОНТАЖ ВЕНТИЛИРУЕМОГО ФАСАДА
Фасадные кассеты из композита или металла являются внешним слоем системы вентилируемого фасада. Для установки используют различные варианты исполнения несущей конструкции, которую изготавливают из коррозионностойки х материалов с последующей огрунтовкой.
Первым этапом работ является установка кронштейнов и плит утеплителя на стены. Утеплитель производитс я по специальной технологии для получения высоких показателей звуко и теплоизоляции, а также способности противостоять горению. Минераловатные плиты устанавливают в два слоя, которые различаются плотностью материала.
Это позволяет качественно защитить стены зданий, повысить теплотехничес кие характеристики ограждающих конструкций. Утеплитель рассчитан на весь срок службы фасада, он не подвержен разрушению.
Сле дующим этапом является крепление несущих направляющих системы. Исходя из размеров металлокассет, направляющие системы устанавливаются с определенным шагом, который был определен во время проектирования вентилируемого фасада. Подсистема выравнивает все неровности стен и образуют вентилируемый зазор, который позволяет свободно циркулировать воздуху.
Конечной фазой установки навесного фасада является установка внешних металлических откосов, оконных отливов, металлических кассет к направляющим.
СТОИМОСТЬ ВЕНТИЛИРУЕМОГО ФАСАДА ИЗ МЕТАЛЛОКАССЕТ
Сметный расчет стоимости навесного фасада производится специалистами, с учетом пожеланий заказчика, параметров объекта и других данных. Звоните нашим специалистам, мы проконсультируем Вас по вопросам производства работ, а также произведем расчет стоимости в кратчайшие сроки.
Произвести предварительную оценку стоимости работ и материалов Вы можете прямо сейчас, воспользовавшись нашим сервисом
Наша основная цель – долгосрочное взаимовыгодное сотрудничество!
Для консультации, оформления заявки звоните: +7 (495) 642-47-22
Закрепление отделочного материала и финишные штрихи
После установки вентилируемого фасада необходимо осуществить закрепление отделочного материала и провести финишные работы. Этот этап является последним шагом в установке фасада и влияет на внешний вид и долговечность конструкции.
Выбор отделочного материала
Перед закреплением отделочного материала необходимо выбрать подходящий материал, который будет гармонично сочетаться с вентилируемым фасадом и отвечать требованиям прочности и долговечности.
Наиболее популярными отделочными материалами для вентилируемого фасада являются:
- Сайдинг — легкий, прочный и имеет большой выбор цветов и фактур. Легко устанавливается на крепежные элементы фасада.
- Фиброцементные панели — обладают высокой прочностью и огнестойкостью. Идеально подходят для использования в вентилируемых фасадах.
- Металлические панели — обеспечивают надежную защиту от погодных условий и имеют современный внешний вид.
- Керамические плитки — являются экологически чистым материалом, который сохраняет свой первоначальный вид на протяжении многих лет.
Закрепление отделочного материала
Прежде чем начать закреплять отделочный материал, необходимо убедиться в правильности установки крепежных элементов вентилируемого фасада. Они должны быть расположены на достаточном расстоянии друг от друга и иметь необходимую надежность.
Закрепление отделочного материала может осуществляться с помощью саморезов, шурупов или специальных кронштейнов. При выборе метода закрепления необходимо учитывать требования и особенности каждого отделочного материала.
Финишные штрихи
После закрепления отделочного материала, необходимо выполнить финишные работы для завершения установки вентилируемого фасада. Этот этап включает:
- Установку откосов и наплавления углов — для придания завершенного внешнего вида фасаду. Откосы обеспечивают герметичность и защиту от попадания влаги, а наплавление углов позволяет сделать переход более эстетичным.
- Покраску или защитное покрытие — для сохранения внешнего вида и защиты от повреждений и атмосферных воздействий. Выбор краски или защитного покрытия зависит от материала отделочного покрытия.
- Разметку и установку декоративных элементов — для придания фасаду индивидуальности и эстетического вида. Это могут быть различные накладки, элементы из камня, металла или других материалов.
После выполнения всех финишных работ вентилируемый фасад будет полностью готов и гарантирует долгий срок эксплуатации, сохранение привлекательного внешнего вида и надежную защиту здания от воздействия окружающей среды.
Преимущества и недостатки
К главным характеристикам вентиляционной облицовки для домов и зданий, можно отнести различные достоинства, которые свойственны именно этому типу. Но, несмотря на это, есть некоторые нюансы, которые связаны с особенностью монтажа и материала, применяемого именно для организации данной разновидности облицовки.
Помимо этих качеств, к достоинствам нпф относят следующие характеристики:
- слой внешнего типа нвф может иметь разнообразную основу – кирпич, камень, брусовой материал, доска облицовочного типа, рейки профиля, листовой алюминий, керамогранит, а также другие облицовочные материалы. Благодаря этому вентиляция может быть сделана с различной фактурой, цветовыми решениями, с разным стилем, а отделка будет достаточно привлекательной;
- наличие «точки росы», которая выводится за пределы несущей стеновой перегородки, в результате этого происходит предотвращение возникновения грибковых поражений в помещении, а также на внешних сторонах стен;
- высокая экономичность — при использовании данной системы происходит сокращение затрат на оплату отопительной энергии жилого помещения;
- эти фасадные системы обладают длительной эксплуатацией, при этом сохраняются все первоначальные качества;
- монтаж вентилируемых фасадов проводится быстро, независимо от того в какой период он осуществляется;
- системы вентиляционного типа обладают высокой устойчивостью к внешним влияниям окружающей среды.
Однако, несмотря на наличие целого ряда положительных качеств, при установке вентилируемой облицовки могут возникнуть определенные трудности, на которые стоит обращать внимание:
- если во время монтажа не соблюдать все технические стандарты, то в результате может возникнуть снижение уровня пожароустойчивости всего строения;
- на установку вентилируемых облицовочных изделий нет единого ГОСТ и СНИП;
- работы по установке вентилируемых систем не требуют допуска СРО. По этой причине, выбирая организацию по монтажу этих изделий, следует быть особенно внимательным.
Кроме этого стоит учитывать, что облицовка устанавливается уже на готовое здание, поэтому она может создать на него дополнительное давление, от которого может возникнуть обрушение стен. Поэтому перед тем как начать монтаж навесных вентилируемых фасадов стоит осмотреть сооружение, возможно дополнительно нужно провести реставрационные работы, а также создать крепление всей конструкции, чтобы вентиляционный вариант прослужил долгие годы.
Навесные фасады из ЛВД – панелей (технология HPL — ламинат высокого давления)
ЛВД панели – это относительно новый облицовочный фасадный материал для отечественного рынка. Возведение вентилируемых фасадов из HPL ламината и панелей широко применяется в Европе. Ламинат высокого давления – облицовочный материал, который сочетает в себе целый ряд функциональных свойств: разнообразие цветов, эффектов и имитаций фактур, стойкость к ультрафиолету, агрессивным воздействиям среды и осадкам, пожарная безопасность и длительный срок службы.
Кроме того ЛВД панели отличает экологически чистое производство – основным материалом служит целлюлоза и термоактивные смолы. Но самым главным достоинством этого вида облицовки для вентфасадов является малый вес. Таким образом удается значительно снизить нагрузку на фундамент и стены здания, а также минимизировать стоимость подсистемы для вентилируемого фасада.
Технология проведения работ по облицовке
Вполне возможно провести установку керамогранита на цоколь самостоятельно. Есть два основных способа:
- Вентилируемый цоколь из керамогранита.
- Облицовка цоколя керамогранитом на клею.
Рассмотрим каждый из них в отдельности:

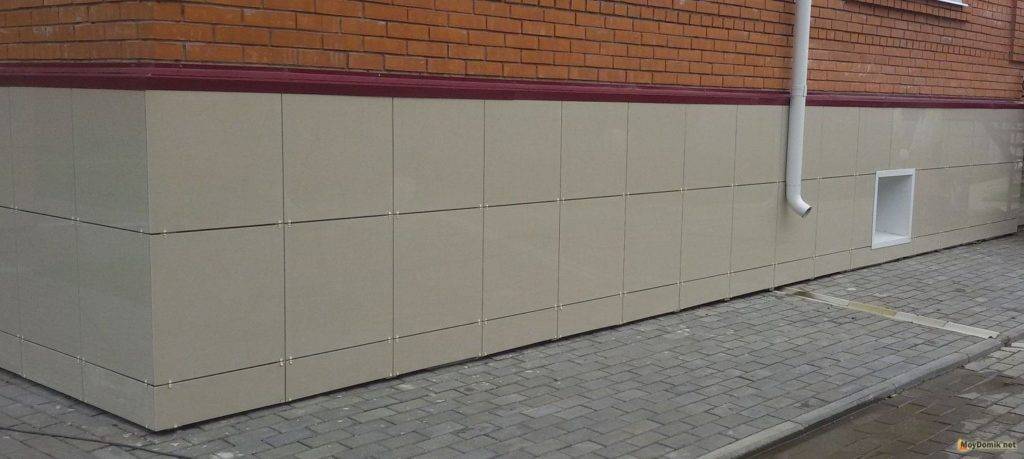

Вентилируемый цоколь из керамогранита
Особенность технологии – это наличие небольшой отступ между плиткой и слоем утеплителя, по которому циркулирует воздух. Цоколь постоянно проветривается, утеплитель не намокает и не загнивает. Крепление керамогранита к цоколю осуществляется по каркасу. Обычно таким способом отделывается весь фасад, а не отдельные его участки. Технология редко используется для отделки коттеджей.
Порядок проведения работ
- Ремонт поверхности. Удаляются все наплывы раствора, заделываются выбоины. Можно обработать поверхность цоколя антисептиком для предотвращения развития грибка.
- Разметка. С помощью лазерного уровня и рулетки на стену наносятся вертикальные и горизонтальные линий с точками крепления кронштейнов. Если профиль устанавливается вертикально, то расстояние между кронштейнами по горизонтали зависит от размера керамической плитки, обычно 300-800 мм. Расстояние между кронштейнами по вертикали 600-1200 мм. Если профиль устанавливается горизонтально, то всё наоборот. Минимальное расстояние установки кронштейнов от угла 100 мм.
- Монтаж кронштейнов. Под каждый элемент сверлиться отверстие. Затем кронштейн прижимается к стене, вставляется пластиковой дюбель. В него заворачивается шуруп. Можно использовать крепежные элементы с изменяемой длинной, нивелирую неровности стены.
- На кронштейны с помощью саморезов по металлу крепится Т-образный или П-образный несущий профиль.
- В ячейки между профилями вставляется базальтовая минеральная вата. Она крепиться на специальный клей с дополнительной фиксацией пластиковыми дюбелями.
- Весь цоколь закрывается мембранным защитным материалом, который пропускает пар изнутри, но задерживает влагу снаружи.
- Плитка крепится на каркас с помощью кляймеров.
Облицовка цоколя керамогранитом на клею
Востребованный способ отделки надземной части фундамента. Его можно применять как в составе комплексной отделки фасада, так и отдельно.
Облицовка цоколя керамогранитом можно проводить по утеплителю или без него. При утеплении добавляется несколько этапов.
Порядок проведения работ
- Поверхность цоколя очищается от пыли и грунтуется. Грунт повышает адгезионные свойства камня.
- Если основание неровное, то наносится слой штукатурки на основе цемента. Можно использовать как обычную цементно-песчаную, так и специальную фасадную. Толщина слоя 20-30 мм. При более значительном перепаде стена армируется оцинкованной штукатурной сеткой, которая закрепляется на дюбель-саморезы. Оштукатуренная поверхность будет готова к облицовке плиткой через 48 часов.
- Монтаж утеплителя. Используется экструдированный пенополистирол. На каждый лист по всей поверхности зубчатым шпателем наносится специальный клей. Затем лист прикладывается к стене и фиксируется на 10 секунд. Для того чтобы тяжелый керамический гранит не обвалил утеплитель, каждый лист дополнительно фиксируется на 5 дюбелей с круглой шляпкой. Клей наберёт прочность через 48 часов.
- Утепленная стена грунтуется и оклеивается сеткой-серпянкой.
- Затем клеим керамогранит на цоколь. В нижней части цоколя можно установить профиль, на который будет опираться облицовка из искусственного камня. Укладка плитки начинается с нижнего угла. Сначала проходят первый ряд, затем остальные.
На внутреннюю поверхность плитки с помощью гребенчатого шпателя наносится специальный клей. Затем плитка крепится на основание стены. Для соблюдения одинакового расстояния между плитками вставляются крестики.
Если керамический гранит кладётся без утеплителя, то после выравнивания цоколь грунтуется и облицовывается плиткой, способом, описанным выше.
Подготовка цоколя под керамогранит не занимает много времени, Укладку плитки можно выполнить своими руками, а результат оправдывает все усилия. Красивая и прочная нижняя часть здания из камня долго не потускнеет и не потеряет внешний вид.
Способы защиты фасада
Существует несколько способов того, как сохранить целостность стен фасада:
- Кирпич. Этот материал, конечно, традиционно популярен. Можно оставить и кирпичный фасад, но «необработанный» кирпич со временем может выглядеть довольно уныло, кроме того, он страдает от перепада температур.
- Штукатурка. Некоторые используют обычную штукатурку, но этот вариант недолговечный, так как под воздействием ветра и влаги быстро происходит дезинтеграция. Продержится подобная отделка 1–2 года, не более.
- Плитка. Можно облицевать фасад дома керамической или мраморной плиткой, но вследствие ветров и перепадов температуры эффект также будет временным. Через 5–10 лет, скорее всего, трудно будет избежать серьезного ремонта.
- Виниловая вагонка, или сайдинг, ─ материал, который термостоек, влагоустойчив, не боится грибка и перепадов температур. Служит долго, единственный его недостаток – это материал, из которого он изготовлен (ПВХ): до сих пор непонятно, «дышат» ли стены под такой защитой.
- Деревянная вагонка. Чтобы воздух поступал к стенам, можно, конечно, использовать деревянную вагонку, но она быстро начинает темнеть и покрываться трещинами, к тому же она легко воспламеняется. Такой защиты хватит максимум на 6–7 лет максимум.
- Вентилируемый фасад. С каждым днем этот вид облицовки набирает все большую популярность. Причин этому несколько:
- отменные эксплуатационные качества;
- достаточно простой монтаж;
- эстетичный внешний вид.
- вентилируемый фасад не пропускает внутрь стены атмосферные осадки, но способствует испарению накапливающейся в стенах здания влаги.
При устройстве фентфасада можно компоновать различные виды материалов
