Как сварить (спаять) полипропиленовые трубы

Ошибки при пайке полипропиленовых труб

Необходимо соблюдать рекомендации по сварке труб из полипропилена и выполнять все шаги инструкций.

Бракованные узлы в системах появляются из-за следующих ошибок:

• Не удаляется грязь и жировая пленка с поверхности соединяемых деталей.
• Обрезка трубных изделий проводится не под прямым углом.
• Конец трубы неплотно вставляется в фитинг.
• Не соблюдается временная выдержка при нагреве элементов на паяльнике.
• Армированный слой не полностью удаляется с изделий.
• Корректировка деталей проводится дольше указанного времени.

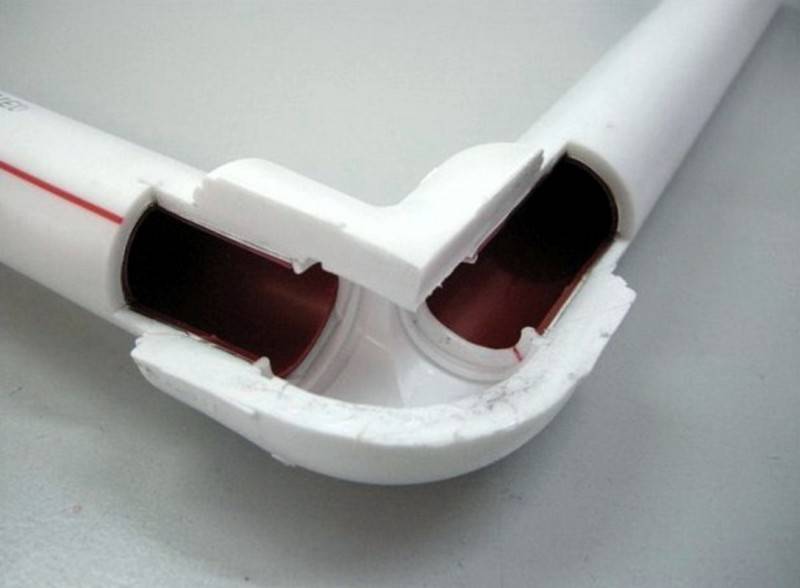

На качественных материалах может быть не виден внешний дефект при перегреве, но внутри все равно возникает деформация. Она приводит к уменьшению сечения.

Поэтому при эксплуатации инженерной коммуникации снижается пропускная способность сети. Сужение прохода также становится причиной более быстрого засорения. Это тоже блокирует движение воды.

Если срез выполнен не под прямым углом, трубные изделия стыкуются в скошенной плоскости. В результате у элементов нарушается соосность. Она особенно становится заметной при монтаже длинных участков.

В итоге нередко приходится выполнять демонтаж и проводить весь процесс заново. При нарушенной соосности изделия трудно проложить в штробах.

Обязательно поверхности обезжирить перед пайкой. В противном случае появляются так называемые островки отторжения. На таких участках плохо осуществляется или совсем не происходит полифузное сваривание.

Эта ошибка позволит начать эксплуатировать инженерную коммуникацию, но через некоторый временной промежуток появится течь. Она также нередко возникает при неправильно выставленной температуре паяльника.

Если происходит недостаточное удаление армирующего слоя, остаточная фольга из алюминия способствует возникновению не проваренных участков. В таких зонах чаще всего появляются протечки.

Грубой ошибкой является прокручивание деталей. Такое действие не позволяет получить однородную структуру по всей окружности стыка. Выполненное соединение не будет полноценным, потому что разрушится при повышении давления в системе.

Инструменты для работы

Выполнить качественное соединение трубных элементов помогает специальный паяльник для труб из полипропилена и набор тефлоновых насадок. Используя паяльник, можно без особых усилий выполнить соединение сваркой на любом участке трубы. С помощью насадок можно соединить трубные элементы, имеющие разный диаметр.

Кроме того, пайка полипропиленовых труб в труднодоступных местах предполагает наличие следующих инструментов:

• Приспособление для резки труб из полипропилена (чаще всего резак идет в комплекте с паяльником).
• Раствор, позволяющий обезжирить место пайки.
• Набор соединительных элементов.

Также необходимо приготовить рулетку, линейку и карандаш, а также уголок и ножик. В некоторых случаях может понадобиться ветошь.

Другие способы пайки труб из ПП

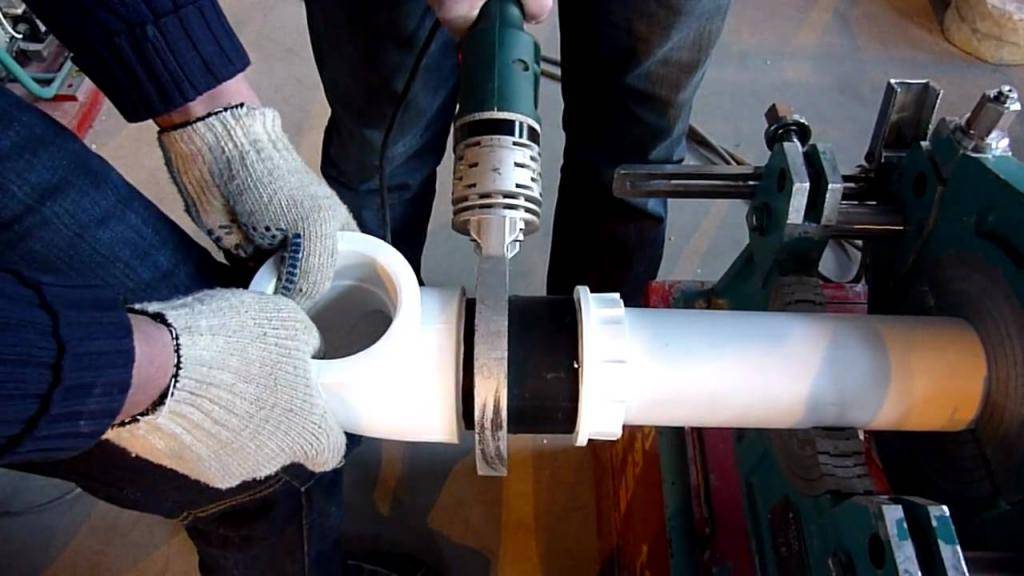

Кроме классической пайки известно несколько дополнительных вариантов соединения. Все они отличаются своими характерными особенностями. У каждого метода имеются как положительные, так и отрицательные стороны. Познакомимся с ними более подробно.

Применение электрофитингов

Установка такого трубопровода упрощается, если воспользоваться соединительными муфтами, которые оборудованы специальными нагревательными спиралями.

Сварочный аппарат подключается к контактам, выходящим из муфты. На них подается напряжение и выдерживается определенное время.

Как пользоваться

• поверхность тщательно очищается, затем обезжиривается;
• труба вставляется в соединительный элемент и плотно фиксируется;
• сварочный аппарат подсоединяется к электрическим контактам электрофитинга;
• после включения устройства можно будет наблюдать через специальные отверстия фитинга, как плавится и увеличивается объем пластика; прибор отключится автоматически; время сварки регулируется самим аппаратом, который учитывает окружающую температуру;
• инструмент отсоединяется от контактов.

Главным преимуществом такого метода является его скорость. На пайку уходит секунда, а остывание продолжается одну минуту. О труднодоступных участках можно забыть. Дело в том, что сама пайка выполняется на конкретном месте уже собранных ранее деталей. Это очень удобно, когда нужно провести установку закрытой отопительной системы. Такие работы можно проводить даже при небольших морозах, однако температура не должна быть ниже -15 °С. При более низких значениях пользоваться паяльником запрещается.

Применение электрофитингов позволяет строительным фирмам ускорить работы на больших объектах.

Частный сектор редко пользуется подобным способом, так как стоимость этого оборудования очень высока. Цена электромуфтового прибора находится в диапазоне 80-100 тыс. р.

Холодная сварка

Чтобы применять такую методику, необходимо иметь специальный клей, предназначенный для размягчения верхнего слоя изделия. Это один из способов соединения полипропиленовых труб без паяльника.

Как пользоваться

• проводится подгонка деталей;
• приобретается подходящий комплект фитингов;
• соединяемые поверхности хорошо обезжириваются;
• на каждую плоскость наносится слой клея;
• вставленные детали плотно фиксируются на протяжении 20 секунд;
• запрещается смещение элементов в течение одного часа.

В результате соединение становится прочным и надежным, похожим на пайку.

Запрещается нагрев склеенных швов. Холодная сварка может использоваться только для установки холодного водопровода!

Другой способ соединения изделий из ПП без паяльника заключается в использовании горелки. Установить температуру на этом приборе нельзя, потому придется делать все на глаз.

Какие трубы из полипропилена бывают.

Температура пайки полипропиленовых труб согласно рекомендациям производителей, зависит от типа изделий, используемых в монтаже коммуникаций. В общеотраслевых стандартах приводится описание четырех марок полипропиленовых труб:

• PN10 – начальный размер. Тонкостенные трубки, рекомендуемые для организации холодного водоснабжения. Рабочая температура носителя не должна превышать значения 20 градусов. Допускается применение PN10 для оборудования системы обогрева теплых полов с температурой носителя не более +45 C;
• PN16 – полипропиленовые трубы, рассчитанные на работу в условиях рабочих давлений не более 16 атмосфер. Максимальная температура, подтвержденная испытания на выходе из производства, ограничивается значением 60. Не подходит для открытых коммуникаций систем обогрева, так как остается риск деформации изделий под воздействием высоких температур. Активно используется в прокладке холодного водоснабжения;
• PN20 – универсальная категория труб для отопления, которые могут использоваться для снабжения или перетока теплоносителей. Рабочая температура внутри изделий устанавливается в диапазоне от 80 до 95С. Так же используются в устройстве теплого водяного пола.
• PN25 –армированные изделия и фитинги. Предназначены для суровых условий. По характеристикам такие трубы сравнимы с металлопластиковыми аналогами, выдерживают нагрев теплоносителя свыше 95 градусов.

Значения эксплуатационных стандартов учитывают при подготовке к работе утюга для пайки полипропиленовых труб. Температуру разогрева изделий используют с учетом того, что при указанных параметрах трубы могут выдерживать только кратковременные перегрузки.

Необходимое оборудование

Рассмотрим, как паять полипропиленовые трубы своими руками. Для обустройства магистралей отопления или водоснабжения применяются изделия, имеющие наружный диаметр 16-63 мм. Для их соединения используется раструбная или, как она еще называется, муфтовая сварка. Для того, чтобы спаивать вам понадобится следующее:

1. Паяльник, имеющий набор насадок с разным диаметром. Ну, а как же выбрать соответствующий паяльник, чтобы он был качественным и позволял осуществлять быстрый монтаж. Выбор инструмента сейчас действительно велик, как и их ценовая политика. Ссылка на правила выбора будет после статьи.

• Ведущую роль играет мощность инструмента. Если вы планируете пользоваться им в домашних условиях, чтобы спаивать диаметры 16-63 мм, то вам будет достаточно 1200 Вт. Если же вам предстоит пайка полипропиленовых труб в труднодоступных местах и на профессиональном уровне, то потребуется 1800 Вт и более. Но, сразу скажем, что начинающему монтажнику подобные профессиональные устройства дома будут вовсе не обязательны.
• Имеющиеся в комплекте насадки выступают в роли нагревательных элементов. Они состоят из гильзы, которая оплавляет наружную часть изделий и дорна, который плавит внутреннюю часть раструба соединительной части. У насадок обязательно должно быть антипригарное тефлоновое покрытие. Чаще всего в комплекте паяльника имеется 6 насадок, имеющих разный диаметр.
• Наиболее удобным будет паяльник, который позволяет устанавливать на себе не одну, а три насадки. Подобная конструкция обеспечивает серьезную экономию во времени, т.к. вы будете тратить его значительно меньше в процессе замены насадки одного размера на другой. Ведь не забывайте, что для замены насадки будет нужно остудить ее, заменить, а после этого его снова греть.
• Паяльник, который позволяет профессионально спаивать изделия, обычно имеет электронную регулировку температуры. Он позволяет с точностью 1-5°С контролировать нагрев. Конечно же, можно обходиться и без этой регулировки, а просто купить градусник для замеров температуры рабочей части.

Обращаем внимание! Когда вы будете работать, то должна соблюдаться температура пайки полипропиленовых труб

Важно не превышать рабочую температуру насадки в 260°С, при которой можно спаивать полипропилен. Уже при 270°С пластик будет терять свою устойчивость, будет чересчур липнуть, а не станет заходить в фитинг

А вот при недогретой рабочей части полипропилен не достигнет нужной вязкости и в итоге не произойдет необходимая диффузия материала. Следствием будет ненадежное соединение.

Уже при 270°С пластик будет терять свою устойчивость, будет чересчур липнуть, а не станет заходить в фитинг. А вот при недогретой рабочей части полипропилен не достигнет нужной вязкости и в итоге не произойдет необходимая диффузия материала. Следствием будет ненадежное соединение.

2. Следующим инструментом, который потребуется, когда вы решите разобраться, как правильно паять полипропиленовые трубы, будут ножницы для пластика.

3. Помимо этого вам будут нужны карандаш, рулетка, брезентовая ветошь, ну и, естественно, полипропиленовые трубопроводы и нужные фитинги.

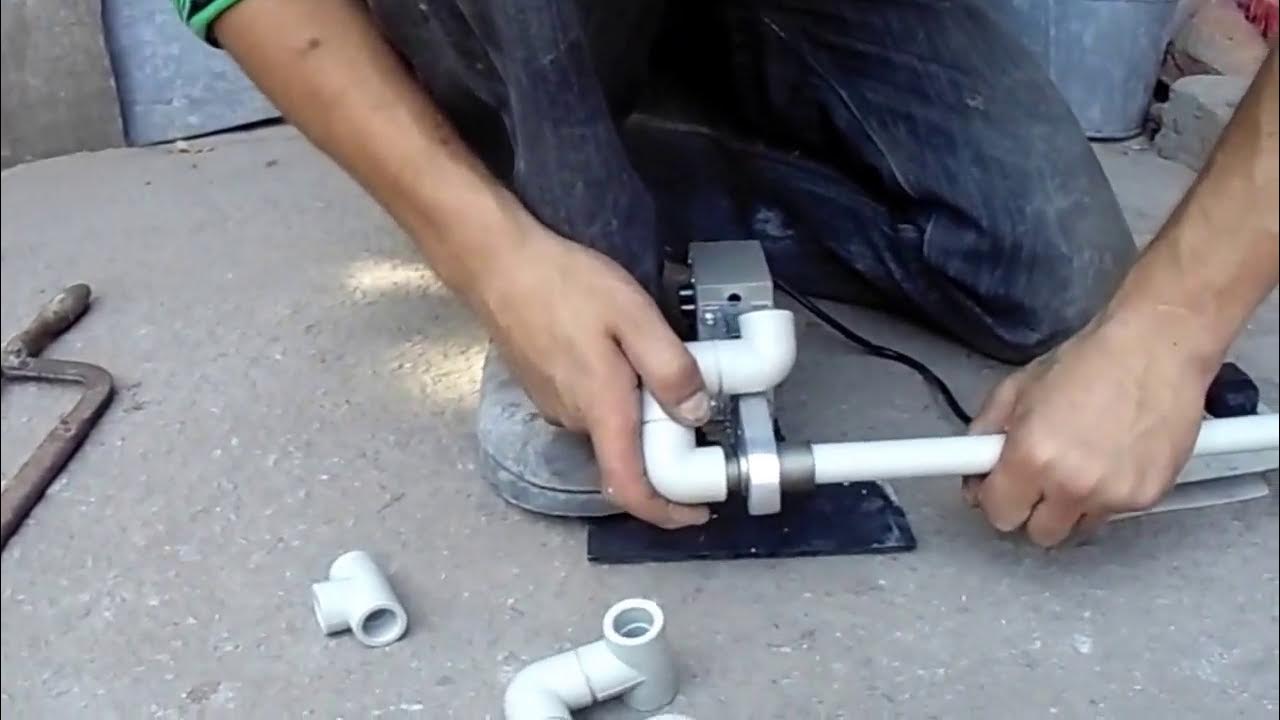

Технология пайки полипропиленовых труб

Паять полипропиленовые трубы довольно просто:

Что примечательно, излишний нагрев мест стыковки влечет за собой изменение структуры материалов после застывания и изменение геометрических параметров внутреннего сечения трубок

По этой причине важно обеспечить штатную температуру разогрева утюга, паяльника или другого оборудования на весь период выполнения монтажных работ

Во время проведения работ с полипропиленовыми изделиями могут возникнуть следующие проблемы:

• Если во время проведения сварочных работ труба слишком легко поддаётся плавке, то этому есть следующее возможное объяснение. Труба изготовлена из вторичных материалов, предел текучести расплава (ПТР) которой бывает от 1 и больше. В то же время как полипропилен РР в среднем имеет ПТР равный 3.
• В том случае, если полипропилен при резке начинает колоться, существует несколько объяснений. Во первых, материал мог быть чрезмерно обожжён на производстве. Во вторых, изделие не было отканденсировано в течение 2 суток в том помещении, где будет устанавливаться. И в третьих, труба была изготовлена из вторичного сырья, либо с превышением содержания мела или талька.

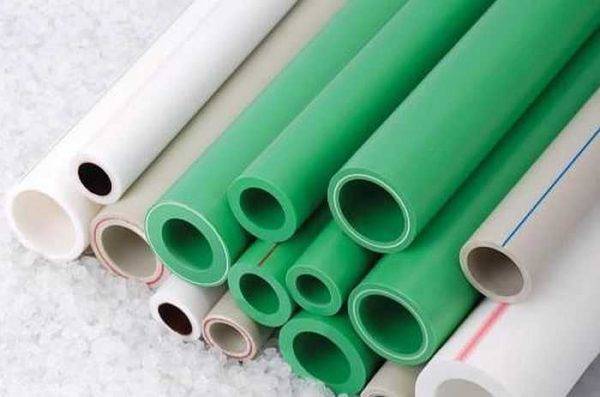

Виды и назначение

Трубы из полипропилена могут быть четырех цветов — зеленые, серые, белые и черные. Отличаются характеристиками только черные — они имеют повышенную стойкость к ультрафиолету и используются при прокладке системы полива по грунту. Все остальные имеют схожие характеристики и прокладываются в помещениях или закапываются в грунт.

По назначению полипропиленовые трубы бывают следующих видов:

• Для холодной воды (температура до +45°C). Отличить их легко по продольной полосе голубого цвета.
• Для горячего водоснабжения (нагрев до +85°C). Отличительная черта — полоса красного цвета.
• Универсальные (максимальный нагрев до +65-75°C в зависимости от производителя). Наносится две полосы рядом — голубая и красная.

Цвета на характеристики не влияют

Как для холодной, так и для горячей воды есть трубы с разными характеристиками. Отображается это в маркировке:

• PN10 используются исключительно в системах холодного водоснабжения ( до +45°C) с низким давлением (до 1 МПа). Имеют небольшую толщину стенок. Для многоэтажек не подходят.
• PN16. Часто маркируются как универсальные, но чаще используют для холодной воды — выдерживают нагрев среды до +65°C и давление до 1,6 МПа.
• PN20. Толстостенные трубы, которые могут транспортировать среду с температурой до +80°С, выдерживают давление до 2 МПа. Используются при разводке горячей воды и системы отопления.
• PN25. Это армированные полипропиленовые трубы (фольгой или стекловолокном). За счет наличия армирующего слоя часто имеют меньшую толщину стенок, чем PN20. Температура нагрева среды — до +95°C, давление — до 2,5 МПа. Применяются для горячего водоснабжения и отопления.

Все они выпускаются разных диаметров — вплоть до 600 мм, но в квартирах и частных домах используются, в основном, размером от 16 мм до 110 мм

Обратите внимание, что указывается внутренний диаметр, так как толщина стенок может быть разной. https://www.youtube.com/embed/fKf2kG7gHvw

Как выбрать качественную полипропиленовую трубу

Для того, чтобы выбрать качественные полипропиленовые трубы стоит знать и учитывать следующие моменты:

1. Краситель, используемый при изготовлении полипропиленовых труб тоже имеет достаточно большую плотность (1,15 — 2,7). Его содержание в трубе обычно от 0,05% до 2%. Содержание в фитинге от 0,05 до 3%. Некоторые изготовители используют очень концентрированный краситель для уменьшения его процентного содержания в трубе. Оставшийся объём замещается мелом или тальком. В результате таких действий качество полипропиленовых изделий падает. К сожалению определить это достаточно проблематично.
2. При выборе полипропиленовой трубы стоит руководствоваться ГОСТ-ом 32415-2013. Для покупки наиболее качественного изделия стоит промерить её штангенциркулем. В том случае, если полученные результаты не укладываются в ГОСТ, изделие лучше не брать. Помимо этого не стоит брать овальные или просаженные трубы.

Помимо вышеперечисленных нюансов существуют моменты связанные с производителем, либо с содержанием дополнительных веществ:

Качество импортных полипропиленовых изделий выше отечественных, но в то же время выше в цене примерно на 20%. Эталоном качества считаются полипропиленовые трубы Borealis

В случае выбора труб до 60 мм стоит обратить внимание на изделия Сибур и Лукойл. При выборе полипропиленовых труб, содержащих стекло, стоит знать, что его оптимальное содержание в полипропилене от 17 до 22%

В том случае, если рамки этого показателя не будут соблюдены, может возникнуть либо линейное расширение трубы, либо возрастёт её хрупкость. Для определения содержания стекла необходимо его плотность (2,5 — 2,6) умножить на объём трубы. Затем перемножить плотность полипропилена (0,9) на тот же объём. Разница покажет содержание стекла. При выборе полипропиленовых труб с алюминием (фольгой) стоит проверить следующие момент. Попробовать просунуть канцелярский нож между слоем полипропилена и алюминия. В том случае если нож зайдёт хотя бы на 1 мм, трубу брать не стоит. Качественная труба изготовлена с применением перфорированной фольги, для улучшения сцепления слоёв. Для того, чтобы выбрать качественное изделие без применения вторичного сырья, стоит узнать цену полипропилена на бирже, добавив накладные расходы и прибыль. По итогу, качественный продукт будет стоить больше 140 — 160 руб/кг.

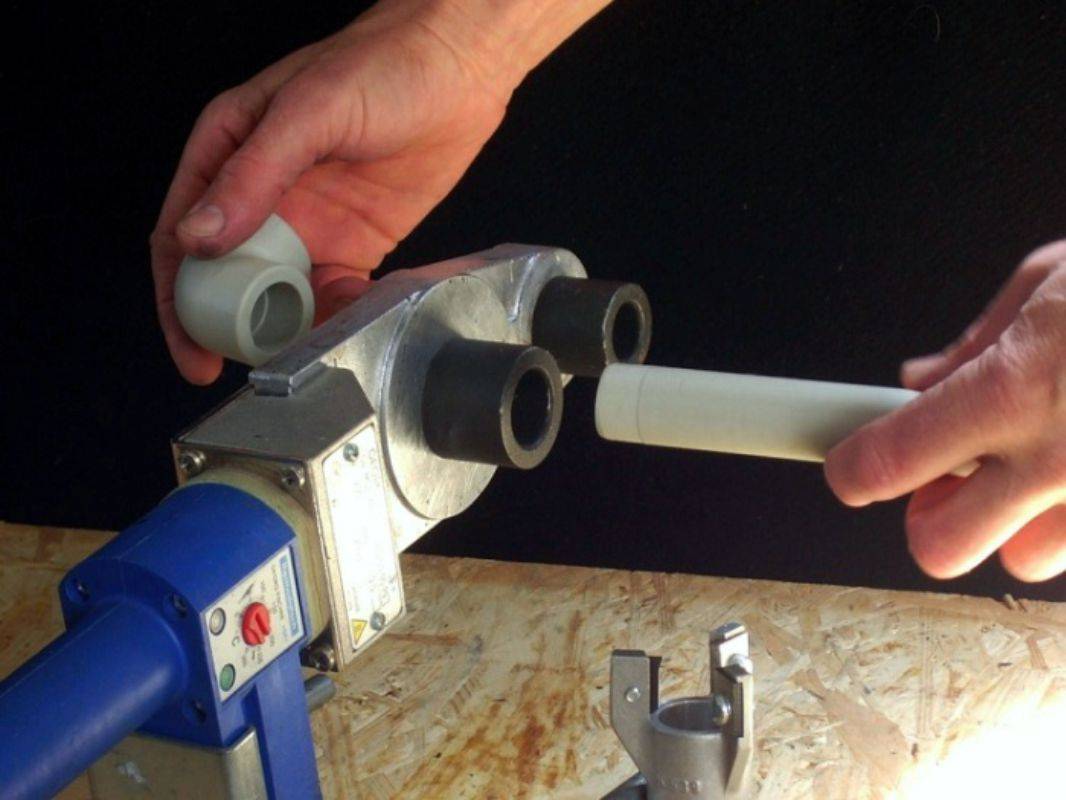

Как подбираются насадки для пайки полипропиленовых труб

Насадки для паяльника

При выборе размера и формы активной части сварочных аппаратов обращают внимание на эксплуатационные характеристики насадок. Они должны быть прочными, обладать высокой теплопроводностью, сохранять форму при сильном нагреве

Насадки позволяют достаточно быстро работать с пластиковыми трубами, не меняя самого аппарата и не отвлекаясь на посторонние манипуляции при монтаже сложных многопрофильных водопроводов.

Насадка представляет собой металлическое изделие. Диаметр фурнитуры задается форматом трубы, для пайки которой она предназначена. Технология сваривания полипропиленовых труб подразумевает диффузионное соединение внутренней поверхности и внешнего покрытия, задающего механические свойства труб ППР.

Пайка полипропиленовых труб

Использование ПП труб для монтажа отопления и водопровода

С момента появления на рынке полипропиленовых конструкций, многие мастера вздохнули с облегчением. Пайка ПП, оказалась на порядок быстрее и надежнее чем сварка металла. Собрать водопровод или отопление стало возможным за один день.

Это привело к тому, что многие «мастера» начали этим заниматься. Из-за незнания всех важных особенностей пайки, часто получались не качественные соединения.

Для того чтобы водопровод или отопление прослужили долго и не приносили хлопот, необходимо соблюдать все технологические процессы во время пайки. Учитывать температуру нагрева, время сварки, правильно выбрать тип систем.

Что нужно знать о полипропиленовых трубах

Полипропиленовая система

Сегодня производителями выпускаются трубы различного диаметра, цвета, которые отличаются характеристиками

На что сразу необходимо обратить внимание при покупке — это цвет полос. Для монтажа водопровода используется трубы с синей полоской, с красной применяются для отопления и подачи горячей воды

Большой выбор диаметра – от 16 до 110 мм, позволяет собирать различные варианты систем водоснабжения и отопления. Для дома и квартир используются образцы от 20 до 32 мм.

При выборе ПП системы для монтажа и пайки, необходимо ориентироваться на маркировку указанную производителем.

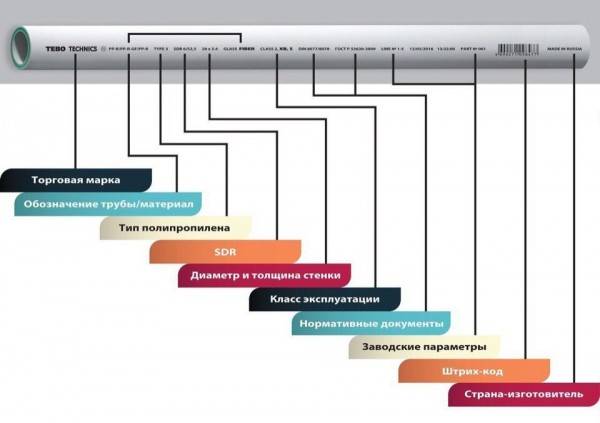

Маркировка полипропиленовых систем

Ниже приведена таблица диаметра и толщины в зависимости от маркировки.

Наружный диаметр трубы, мм	Тип полипропиленовых труб
PN — 10	PN — 16	PN -20	PN -25
D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm	D прохода, mm	Толщина стенки, mm
16	—	—	11,6	2,2	10,6	2,7	—	—
20	16,2	1,9	14,4	2,8	13,2	3,4	13,2	3,4
25	20,5	2,3	18	3,5	16,6	4,2	16,6	4,2
32	26	3	23	4,4	21,2	5,4	21,2	3
40	32,6	3,7	28,8	5,5	26,6	6,7	26,6	3,7
50	40,8	4,6	36,2	6,9	33,2	8,4	33,2	4,6
63	51,4	5,8	45,6	8,4	42	10,5	42	5,8
75	61,2	6,9	54,2	10,3	50	12,5	50	6,9
90	73,6	8,2	65	12,3	60	15	—	—
110	90	10	79,6	15,1	73,2	18,4	—	—

Производят четыре типа полипропиленовых систем:

1. PN-10. Используются при монтаже водопровода. Реже для обустройства теплого пола, с температурой теплоносителя не более 45 градусов. Номинальное давление — 10 Атм.
2. PN-16. Можно применить при обустройстве холодного и горячего водоснабжения. Максимальная температура воды – 60 градусов. Номинальное давление — 16 Атм.
3. PN-20. Может использоваться для монтажа автономного отопления. Максимальная температура теплоносителя – 90 градусов. Номинальное давление — 20 Атм.
4. PN-25. Применяется для обустройства централизованного водопровода и отопления. Максимальная температура теплоносителя – 95 градусов. Номинальное давление — 25 Атм.

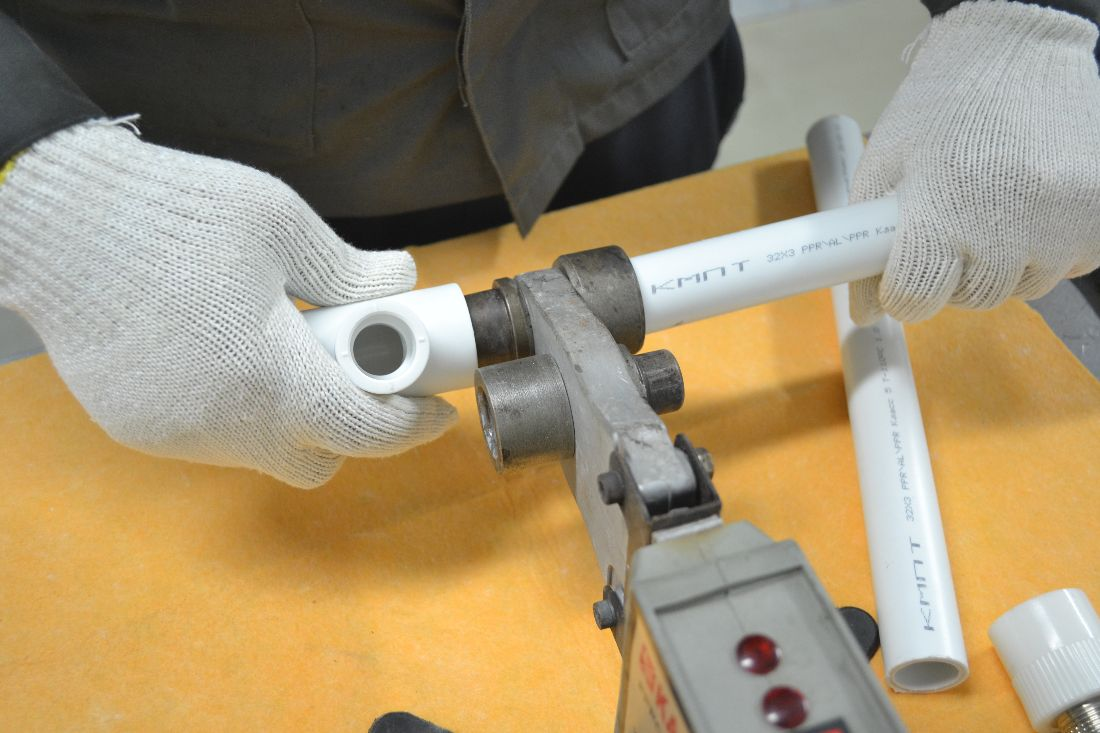

Процесс пайки ПП

Процесс пайки полипропиленовых систем не является сложным. Сварка или пайка происходит между трубой и различными фитингами (угол, муфта, тройник). С помощью специального паяльника нагревается фитинг изнутри и наружная часть трубы.

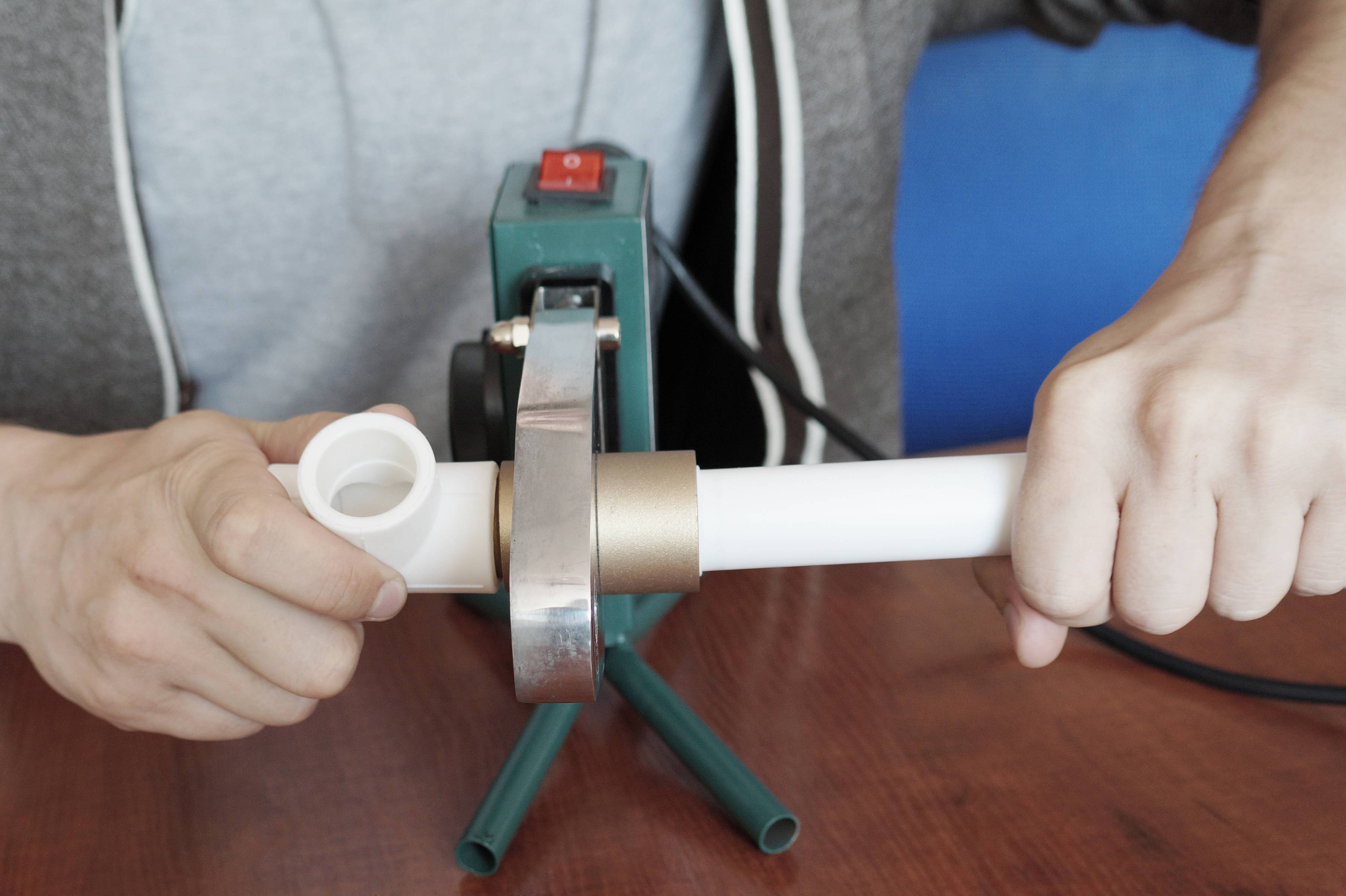

Процесс пайки с помощью специального паяльника

В процессе нагрева образуется участок оплавленного пластика. Прогреваются детали одновременно, и одинаковое количество времени. Затем снимаются с паяльника и стыкуются.

Соединить детали нужно быстро, в течение нескольких секунд. Иначе полимер твердеет и что-либо исправить невозможно.

Требующийся инструмент

Итак, со свойствами полипропиленовых труб мы разобрались, рассмотрели классификацию данного материала, его преимущества над другими. Теперь поговорим об инструменте, который необходим, чтобы спаять полипропиленовые трубы и монтировать водопровод.

Первый и самый простой инструмент для сборки водопровода — ножницы. Но, речь идет не об обычных ножницах, а специальных, которыми нужно резать обсуждаемый материал. Этот инструмент еще называют труборезом. С его помощью можно отрезать трубу ровно, без шероховатостей, заусениц, тратя минимум усилий и времени.

1. Цилиндрический паяльник;
2. Паяльник с мечевидным жалом.

Технологический процесс пайки труб из полипропилена

Больших отличий между ними нет, однако, паяльники с мечевидным наконечником брать разумнее, т.к. они быстрее нагреваются и равномернее распределяют температуру. Кстати, лучше выбирать «утюг» с возможностью регулирования нагрева, ведь четкая температура пайки полипропилена очень важна.

Цена у данного инструмента бывает разная, в зависимости от материалов, из которых изготовлен сварочный аппарат. Если насадки у «утюга» покрыты тефлоном, стоит дороже. Но и правильно паять полипропилен таким аппаратом куда проще, да и проблем возникших по неопытности, вы избежите.

При этом стоит обратить внимание на комплектацию паяльника, ведь в наборе прилагаются насадки разного диаметра, при помощи которых вы будете паять полипропилен. Обратите внимание на диметр водопроводных материалов и обязательно проверьте, чтобы в комплекте были необходимые вам насадки или насадка

Если у вас нет возможности достать специальное оборудование, то можно спаять полипропиленовые трубы без паяльника, однако это требует определенной практики и процесс монтажа водопровода несколько усложнится.

Инструмент для спаивания

Паяльник, он же «утюг», более официальное название — «аппарат для сварки полипропиленовых труб и фитингов«. Это основной и незаменимый инструмент в контексте сегодняшней темы. Представляет собой нагревательный элемент с насадками под различные диаметры труб, насадки имеют антипригарное покрытие. Насадка состоит из двух половин — одна нагревает непосредственно трубу (труба входит в насадку), а другая нагревает фитинг с внутренней стороны. Таким образом, для каждого сварного шва необходим тот или иной фитинг, сразу между собой трубы не спаиваются!

Безусловно существует технология сварки пластиковых труб без посредников в виде фитингов, но это более специализированная технология. Применяется в основном для больших диаметров труб в промышленных масштабах.

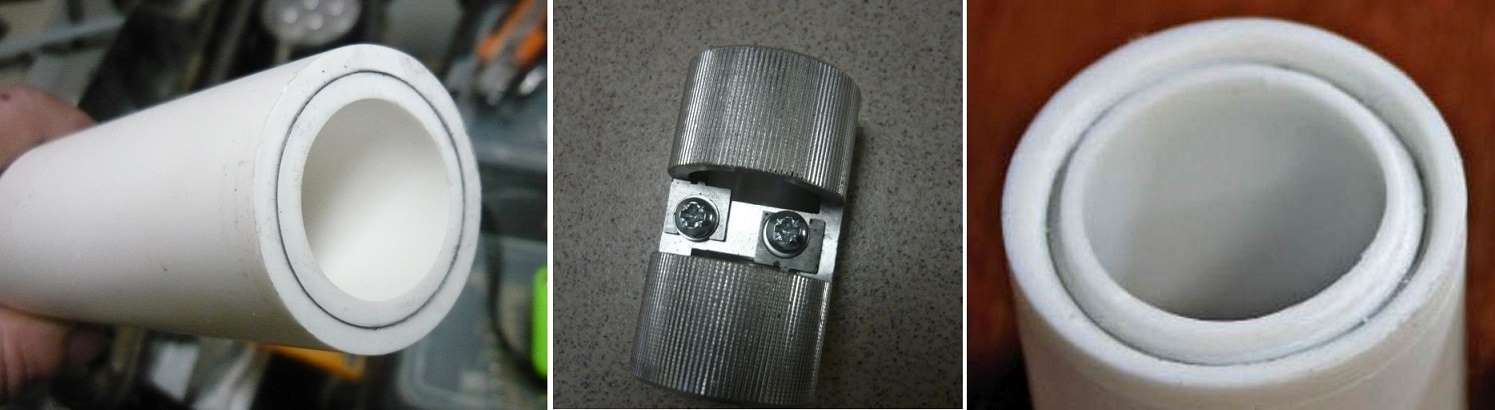

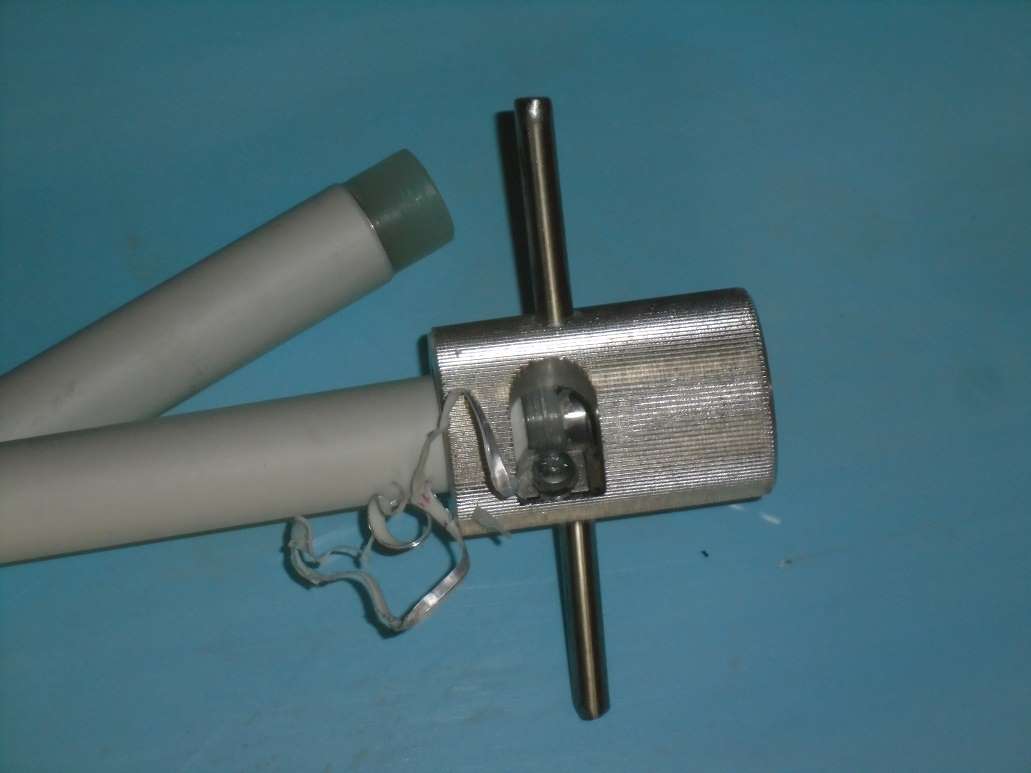

Зачистка для труб — применяется для подготовки к пайке армированной алюминием трубы. Снимает поверхностный слой алюминиевой фольги — подобные трубы уже редкость, в основном приходится иметь с ними дело во время подпайки к старым коммуникациям. При крайней необходимости этот инструмент можно заменить острым ножом, аккуратно срезав фольгу вокруг места пайки.

При работе этим инструментом можно немного изменять толщину снимаемого слоя, регулируя лезвия в очень небольших пределах.

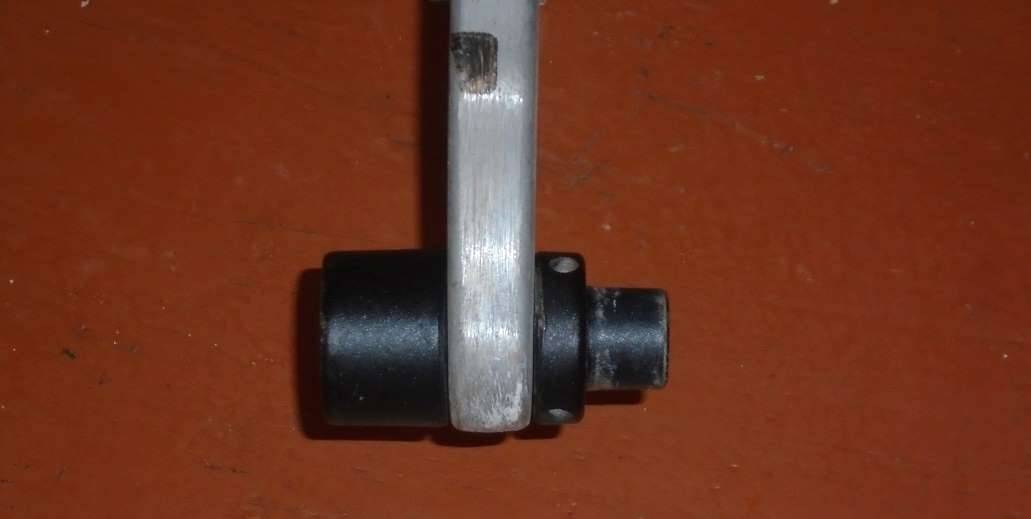

Торцеватель для труб — очень похож на предыдущее приспособление, однако не снимает верхний слой с трубы. Инструмент режет трубу с торца, срезая несколько миллиметров алюминия в толще трубы. Трубы с подобным армированием широко распространены под псевдонимом «ленивки» — якобы для них не требуется зачистка. Действительно, зачистка не нужна, нужно торцевание, чтобы алюминий не контактировал с водой. Стоит заметить, что данное приспособление обычно подходит только к трубам одного производителя — качественно торцевать разные трубы вряд-ли получится. При спаивании труб диаметром 20-25 мм. можно обойтись без этого инструмента, главное стоит проследить, чтобы алюминий на торцах запаивался слоем полипропилена.

Если же в монтаже используются трубы без армирования или с армированием стекловолокном — зачистки и торцеватели не требуются.

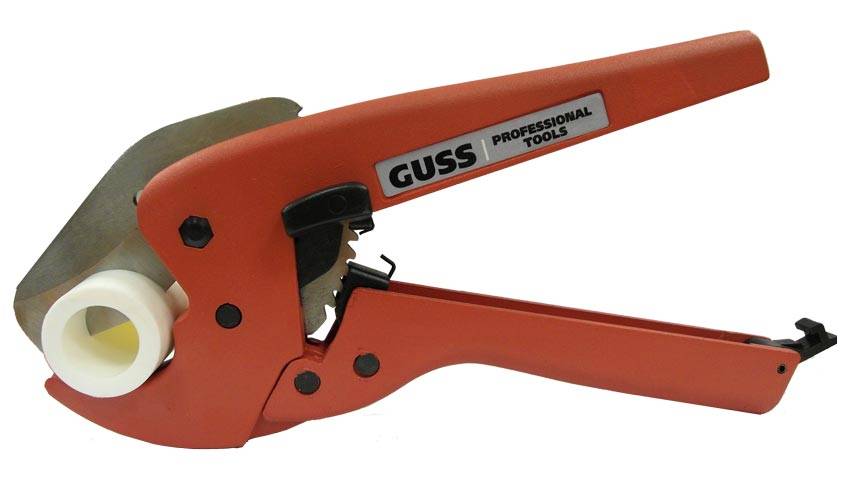

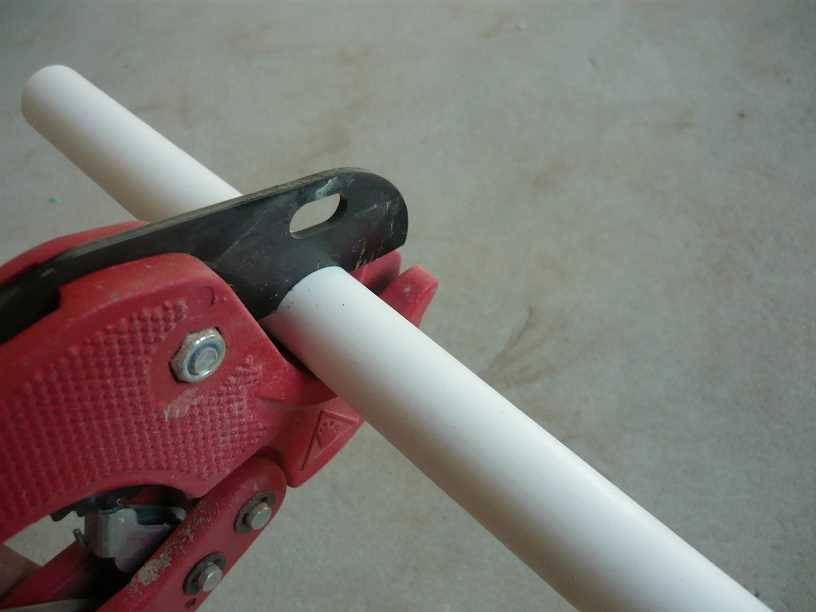

Ножницы для труб — безусловно нужный инструмент. При острой необходимости можно обойтись без них, разрезая трубу ножовкой по металлу или (вообще худой конец) болгаркой. Однако это скорее экстремальные варианты, ножницы нужны!

Карандаш и рулетка — также необходимые инструменты.

Свойства полипропилена

Полипропилен пластичен. Материал обладает высокой прочностью при ударе и на изгиб.

Устойчив к воздействию агрессивных сред, кислот, щелочей, солей в широком диапазоне температур. Обладает низкой газо- и паропроницаемостью. Легко вступает в реакцию с красителями.

Подвергается растворимости при повышенных температурах и воздействии химических растворителей.

Чувствительность полипропилена к кислороду и свету снижается методом введения стабилизатора. Без введения этилена в структуру материала параметр морозостойкости достаточно низок.

Продукция, изготовленная из полипропилена, легко выдерживает процесс кипячения. При воздействии пара она не подвергаются деформации и изменению механических свойств.

Изделия из полипропилена легко подвергаются переработке, а также хлорированию.

Изделия из полипропилена разрешается эксплуатировать при максимальной температуре 140 градусов Цельсия. Даже при длительном использовании изделия при температуре до 120 градусов полипропилен не теряет механические свойства. При более высоких значениях температуры наступает размягчение и дальнейшее разрушение материала.

Смена агрегатного состояния полипропилена наступает при температуре выше 160-170 градусов Цельсия. При температуре 260 градусов полипропилен сваривается за счет перемешивания молекул двух свариваемых элементов и образования единой кристаллической решетки.

Благодаря своим свойствам полипропилен широко используется для производства труб отопления и водоснабжения.

Пайка полипропиленовых труб.используется для их герметичного и надежного соединения.
