Схема стропильной системы вальмовой крыши

Стропильная система

Качество крыши напрямую зависит от каркаса и основы для настила кровли. Несущая конструкция крыши служит основой и определяет срок ее службы.

Стропильная система мансардной вальмовой крыши

Данная система опор устойчива к сильным ветровым нагрузкам из-за отсутствия фасадной стены крыши.

Кровля этой формы дает возможность соорудить большие отвесы, которые обеспечивают защиту стен и основания дома от дождя, снега и наледи.

Составляющие элементы системы стропил мансардной крыши:

1. Мауэрлат.
2. Коньковые и боковые прогоны.
3. Опорные балки.
4. Наслонные и висячие стропила.
5. Подкосы.
6. Опорные стойки.
7. Диагональные стропила.

Отличительной особенностью мансардной вальмовой крыши является использование в ее конструкции наслонных и висячих стропил. Верхний уклон производится из висячих стропил, опирающихся на стойки или боковой прогон.

Во избежание изгиба они оборудуются затяжками. При монтаже нижнего ската используют наслонные стропила с основой на мауэрлат, и горизонтальную балку, соединяющую стропильную систему в ее средней части.

Нижние покатые поверхности имеют угол наклона порядка 60 градусов, а верхние – не менее 30 градусов.

Эскиз крыши

Прежде чем приступать к монтажу кровельной конструкции рекомендуем выполнить ее эскиз в масштабе. Этот эскиз будет своего рода макетом и инструкцией по созданию вальмовой крыши:

• Рисуем дом в двух проекция (анфас и профиль) соблюдая все пропорции в масштабе;
• Отмечаем на проекции анфас высоту конька и выбранный угол скатов;
• Определяемся с длиной конькового прогона на проекции дома в профиль;
• На схемах наносим шаг стропил, вычерчиваем все стропильные ноги;
• Дополняем эскиз необходимыми отметками для усиливающих элементов системы.

Данный эскиз не только поможет визуализировать будущую кровлю, но и станет своеобразной инструкцией по ее возведению. Кроме того, данный чертеж поможет определиться с необходимым количеством строительных материалов.

Расчет вальмовой крыши с чертежом. Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши  – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса

Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины

Конструкция датской вальмовой крыши

Датская крыша – это своеобразное соединение обычной двухскатной крыши с вальмовой. Большое чердачное пространство, как и в голландской крыше, может быть использовано в качестве мансарды.

В тему:

Конструкция стропильной системы вальмовой крыши: устройство,…

Апр 28, 2020

Стропильная система двускатной крыши своими руками

Апр 28, 2020

Возведение датского типа полувальмовой крыши своими руками более трудозатратный вариант по сравнению с голландской. Но при точных расчетах и правильном подборе кровельных материалов выглядит очень эффектно, обеспечивает надежную защиту всему строению.

Для монтажа стропильной системы датской крыши потребуются стандартные составляющие:

• балки;
• коньковый брус;
• стропила вальмовые, рядовые, угловые;
• опорные доски (укосы, стойки, ригели);
• шпренгельные фермы;
• затяжки.

Установка их проходит по тем же правилам, что и у крыши голландского типа, но имеет несколько отличий. В отличие от голландской, датская крыша представляет собой конструкцию со сложными вальмовыми скатами.

Как видно из схемы стропил полувальмовой крыши, в датском варианте накосные и рядовые стропила полувальмовых трапециевидных скатов не подходят к коньковому брусу как в вальмовой и полувальмовой голландской, а упираются вверху в брус-прибоину, расположенный на основаниях фронтонов и крепящийся к стропилам боковых (основных) скатов. Внизу они опираются на мауэрлат.

Прибоина изготавливается из того же материала, что и все остальные детали стропильной системы. Крепится с помощью гвоздей. Для усиления этого бруса в местах крепления используют подкосы. Подкосы – это опоры (подстропильные ноги). Они устанавливаются нижним концом на лежень. Боковые скаты и скаты вальм связывают при помощи шпренгелей.

По верхней части вальмовых скатов формируются маленькие фронтоны, в которых обычно монтируется небольшое вертикальное окно. Также световые окошки можно сделать в вальмовой части скатов (как мансардного типа, так и вертикальные).

Недостатком мансардных окон является то, что во время дождя вода попадает в чердачное (мансардное) помещение, поэтому их нужно обязательно закрывать. У вертикальных окон такой проблемы нет.

Расчет стропильной системы

Монтаж вальмовой стропильной системы должен начинаться с расчетов параметров конструкции и чертежа. Основной целью этого мероприятия является выбор правильных материалов, способных нести вес всех материалов, нагрузку ветра и осадков. Главные величины, которые необходимо узнать для построения вальмовой кровли, это угол скатов и высота конька крыши.

Расчет угла наклона скатов и высоты конька

Угол наклона стропильной системы крыши может находиться в пределах 20-60°. Однако, угол меньше 35° не позволит создать под кровлей помещение с достаточной высотой потолка. Поэтому наклон крыши в 20-35° подойдет для хозяйственных построек.

Крыши жилых домов целесообразно устраивать под углом 40-60°. Выбор конкретной величины зависит от погодных условий региона. При снежных зимах лучше выбрать более острую конструкцию – снег с ее скатов будет лучше сходить. При больших ветреных нагрузках кровлю лучше делать более пологой, для избежания ее переворачивания.

Чем больше угол наклона кровли, тем сложнее ее схема и больше расход материалов на ее возведение.

Вычисление угла наклона и высоты конька, которые находятся в прямой зависимости друг от друга, возможно двумя способами:

• Если угол наклона выбран заранее: высота конька вычисляется как величина тангенса угла умноженной на половину ширины кровли;
• При заданной высоте конькового бруса: угол наклона равен высоте коньке, умноженной на 2 и поделенной на ширину здания.

Длина стропил

Размеры всех типов стропил вычисляются с применением теоремы Пифагора: квадрат гипотенузы равен сумме квадратов катетов. Остается разобраться какие значения элементов стропильной системы в каждом конкретном случае будут катетами, а какие гипотенузой.

• Центральные стропила выполняют роль гипотенузы в треугольнике с катетами, равными высоте коньковой балки и половине ширины крыши. Промежуточные стропила, расположенные на трапециевидном скате, имеют такую же длину;
• Величина центральных вальмовых стропил зависит от расположения конька. Как правило, конек равноудален от всех трех стен;

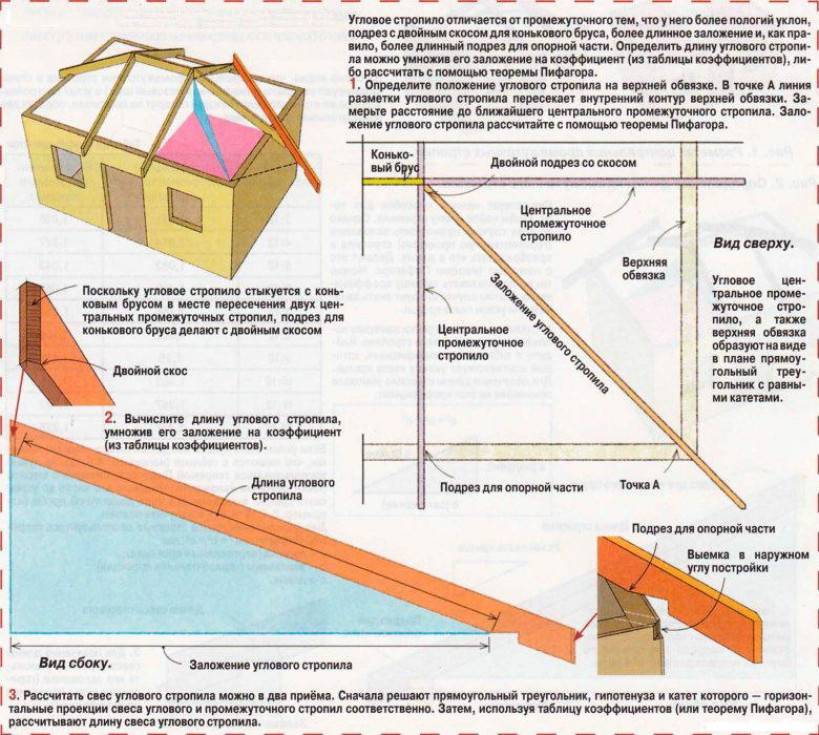

• Для нахождения длины угловых стропильных ног необходимо выбрать треугольник, в котором данный элемент является гипотенузой, а катетами являются центральная вальмовая стропильная нога и половина размера кровли;
• Для вычисления длины укороченных стропил необходимо знать шаг стропил.

Расчет шага стропильной системы

Расстояние между стропилами зависит от ширины дома и планов на подкровельное пространство.

Чем длиннее стропильные ноги, тем короче и шаг.

При планировании теплой комнаты шаг системы будет зависеть от выбранного утеплителя, так как он поставляется в определенных размерах:

• Минеральная вата подразумевает расстояние в 58 см;
• Пенополистирол требует шага в 60 см;
• Полиуретановая пена может использоваться при любом шаге.

На выбор шага влияет и наличие мансардных окон: расстояние между стропилами должно быть на 5-6 см больше ширины оконного проема.

Выбор сечения стропил

В зависимости от полученных данных выбирается материал для стропил. В любом случае предпочтительнее выбрать доски и брусья из хвойных пород деревьев, с влажностью не больше 22% без сучков и трещин. Все деревянные элементы будущей кровли должны быть обработаны специальным антисептиком для защиты древесины от гнили и вредителей.

Сечение стропил находится в зависимости от расстояния между ними и длины пролетов. Приведем общие сведения, рассчитанные для шага в 90 см:

• Длина стропильной ноги менее 3 м – сечение 50*150 мм;
• Менее 4 м – 50*200 мм;
• Менее 5 м – 75*175 мм;
• Менее 6 м – 75*200 мм.

При увеличении шага данные значения будут увеличиваться. Все усиливающие элементы всегда берутся большего сечения. Угловые стропила изготавливаются сдвоенными, так как несут гораздо большую нагрузку, чем остальные.

Площадь кровли

Схема кровли при своем создании требует и учета площади кровли и веса кровельного материала. Площадь вальмовой конструкции складывается из площадей своих простых фигур (треугольник и трапеция). Для расчета площади последней удобнее разбить ее на составные части (квадрат или прямоугольник и примыкающие к нему треугольники).

Расчет площадей фигур происходит по простым геометрическим формулам: площадь треугольника как половина основания, умноженная на высоту фигуры, площадь прямоугольника как произведение его двух сторон. Так как ранее размеры всех элементов системы уже были найдены, этот шаг не вызовет никаких затруднений.

Данные о площади позволят купить необходимое количество кровельного материала (не забудьте прибавить к полученному числу 15% для запаса) и вес кровли. От последнего значения также будут зависеть сечения элементов стропильной конструкции.

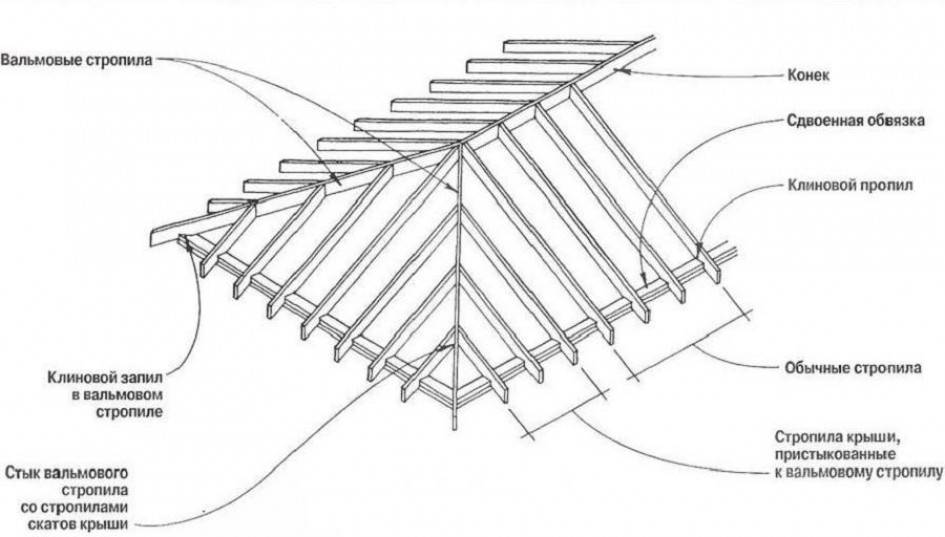

Стропильная система четырехскатной крыши

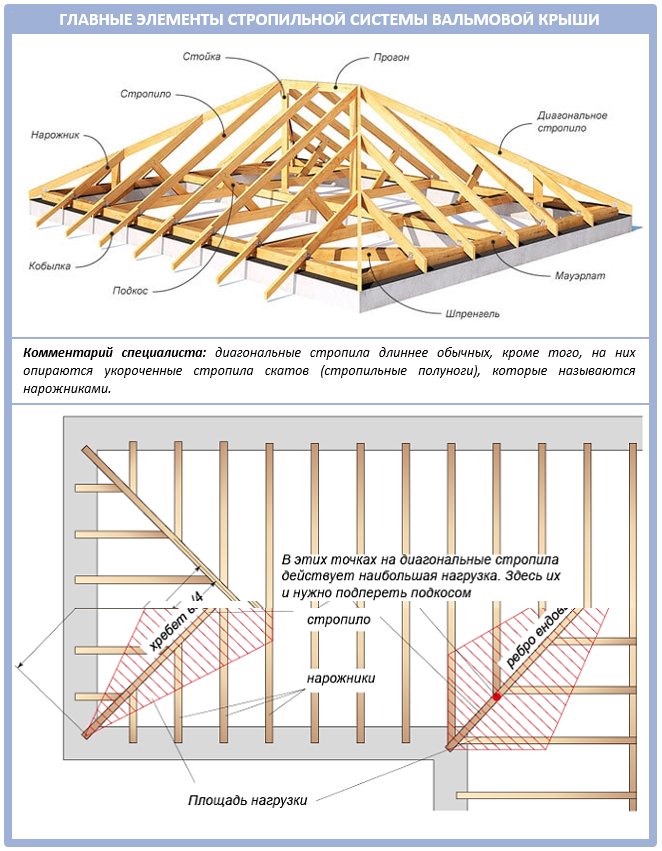

К основным элементам стропильной системы кровли вальмового типа можно отнести:

• мауэрлат/балки перекрытия (опора для стропильных ног);
• коньковый прогон (элемент, который вместе с накосными стропилами определяет конфигурацию крыши);
• рядовые боковые стропила (соединяют конек и несущие стены);
• диагональные (угловые, накосные) стропила (направлены от углов стен к коньку);
• центральное стропило вальма;
• нарожники (укороченные стропильные ноги, соединяющие накосные стропила с мауэрлатом);
• подкосы и стойки (применяются в качестве дополнительных опор);
• ригели (обеспечивают жесткую связь стропильных ног между собой попарно);
• шпренгель (выполняет функцию дополнительной опоры диагонального стропила).

конструкция и устройство вальмовой крыши

При строительстве вальмовой крыши с применением висячих стропил коньковый прогон не устанавливается. Вместо этого монтируются центральные фермы – стропильные ноги, соединенные ригелями для жесткости. Стропильная система в центральной части будущей вальмовой крыши выполняется точно так же, как и при строительстве двухскатной.

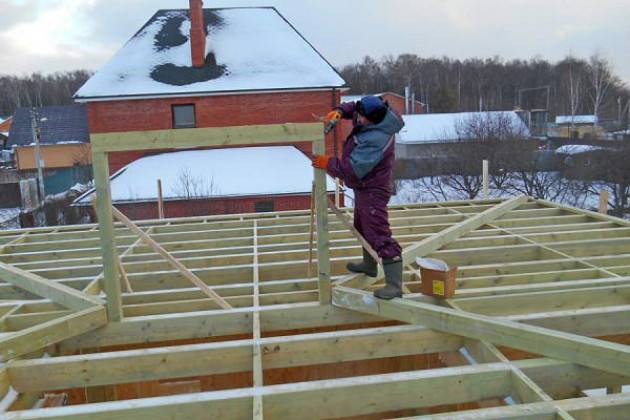

Стропильные фермы рекомендуется изготавливать на земле по заранее подготовленному шаблону, чтобы точно соблюсти все размеры. При монтаже ферм необходимо проверять вертикальность каждой конструкции.

После монтажа ряда из ферм в коньковой части получившейся системы (на обоих скатах) монтируются бруски или доски, связывающие фермы между собой. Затем к крайним фермам пристыковываются накосные стропила, опирающиеся на углы здания. На следующем этапе монтируется центральное стропило вальма (на каждом треугольном скате) и нарожники.

Стропильные фермы могут опираться на мауэрлат либо балки перекрытия. При разработке проекта следует учитывать, что во втором случае шаг укладки балок должен соответствовать шагу стропил. Если стропильная система предусматривает монтаж ферм на мауэрлат, то затяжки, расположенные в нижней части ферм, не только обеспечат жесткость конструкции, но и могут служить балками перекрытия.

строительство стропильной системы вальмовой крыши

Нижняя затяжка может применяться, если длина пролета не превышает 6 метров. Если висячие стропила монтируются в пролет от 6 до 7,5 метра, необходимо использование ригелей в верхней части. При длине пролета 7,5 – 9 метров верхнюю часть стропил следует связать с затяжкой с помощью бабки (стойки). Если длина пролета составляет от 9 до 10 метров, предыдущий вид конструкции следует усилить подкосами.

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.

• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

• Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.

• Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

• Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.

• Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

• Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Необходимость обустройства вентиляции в постройках из брусьев

Современные здания из древесины отличаются от возведенных ранее отсутствием зазоров между соединениями в стенах. В первую очередь строители заботятся о сохранении тепла и недопущении появления сквозняков.

благодаря плотному взаимному прилеганию деталей дома становятся практически герметичными

Нужна ли вентиляция в деревянном доме? Подобный вопрос часто задают домовладельцы частных строений. Без притока свежего воздуха наблюдается застой воздушных потоков в пространстве жилища. Деревянные постройки нуждаются в оборудовании вентиляции.

Выбор подходящей системы (принудительного либо естественного вида) осуществляется хозяевами, так как они лучше всех знакомы с конкретными условиями пребывания в своем жилище.

Стропильная система и мауэрлат

При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.

В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.

Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.

Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.

Далее последовательно:

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку

Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет. Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

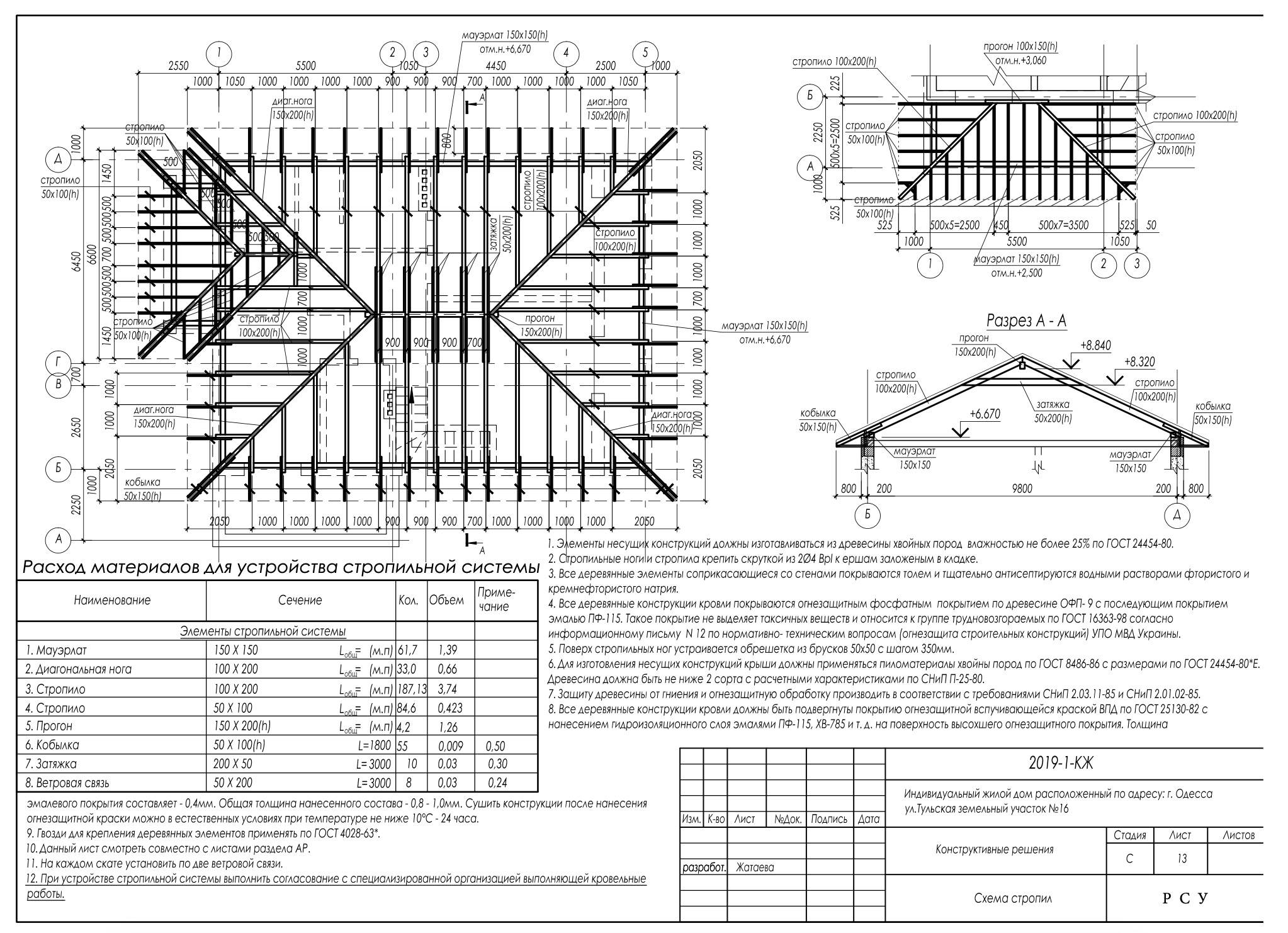

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

• Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
• Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
• Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
• Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
• Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Монтаж стропильной системы четырехскатной вальмовой крыши своими руками

Устройство вальмовой крыши начинают, устанавливая балки. Сначала укладывается мауэрлат, затем поперечная балка.

Далее применяя разметочную рейку и отвесы (или уровни), нужно в первую очередь провести разметку месторасположения конька, с учетом рассчитанной высоты, которая определяется исходя из предпочтений и вкуса хозяина.

Стойки конька устанавливаются вертикально и крепятся саморезами. Для фиксации стоек конька применяют укосины. Конек располагается строго в центре строения. Для стропильной системы и коньковых элементов используется одинаковый материал (доска 150 на 50 мм).

На следующем этапе производится установка накосных стропил. Обычно их четыре и они равной длины. Это, пожалуй, самый важный этап, на нем закладываются плоскости всех скатов, и они должны быть безупречно ровными.

Диагональные стропила имеют наибольшую длину, поэтому иногда требуется спарить несколько досок, чтобы добиться нужной длины. Накосные стропила соединяются попарно. При таком способе отсутствуют лишние отходы.

Следует учесть, что они должны выходить за пределы стен примерно на 50 — 100 сантиметров, а верхним концом прикрепляться к коньку. Это делается для создания карниза, который служит защитой стен от влаги, создаваемой различными осадками. В климатических условиях с сильными ветрами длину свеса можно увеличить до метра.

Сечение стропил выбирается в зависимости от:

• угла уклона крыши;
• предполагаемых нагрузок, воздействующих на крышу;
• расстояния между несущими стенами;
• шага между стропилами.

Установка промежуточных стропил

Необходимо соблюдать следующие правила:

1. Центральные и промежуточные стропила монтируются по верху бруса конька. Они также выходят за пределы стен. Их количество рассчитывается исходя из длины здания.
2. При установке угловых стропил их верхняя часть укладывается на накосные стропила. Приближаясь к углам строения их размер уменьшается.

Монтируются они по концам конька. Для этого надо найти одну точку на мауэрлате строго на середине стены и точку середины толщины конька. Здесь будет установлено первое центральное стропило (на вальме).

Затем монтируются центральные стропила на скатах-трапециях и параллельно им устанавливаются оставшиеся промежуточные стропила.

Высчитать величину расстояния, на котором их нужно монтировать, можно следующим способом: длина конькового бруса делится на величину большую числа запланированных стропил на единицу. Обычно эта величина колеблется в пределах от 60 до 80 сантиметров. А длину стропила можно определить простым способом: уложить его в место установки, добавить длину карниза и наметить спилы.

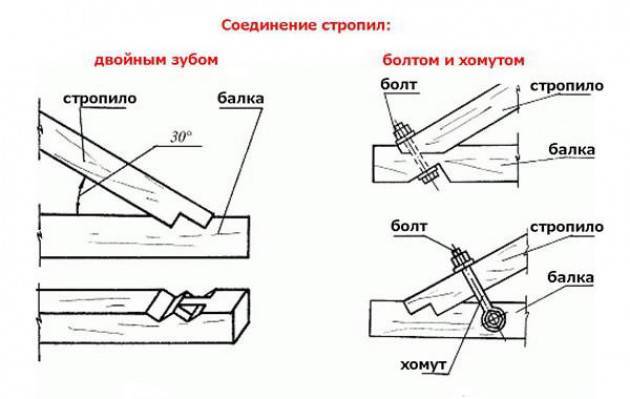

Очень важный момент при монтаже стропильной системы – соединение в пересечении диагональных и центральных стропил (трапеций и вальм) на коньковом брусе. Для этого делаются надрезы с двойными скосами. Для прочности соединения пользуются стяжками.

Как устанавливаются угловые стропила (нарожники)

Данные стропила монтируются в параллели с центральными. На нарожнике производится спил, он укладывается на накосное стропило и крепится гвоздями или саморезами. Можно произвести соединение при помощи врубки или с применением опорного бруса, закрепленного на диагональном стропиле с обеих сторон. Нарожные стропила основных скатов и вальмовых не должны быть состыкованы с диагональными стропилами в одном месте.

При большой ширине здания в расчетах обязательно нужно учитывать показатели провисания, особенно это касается диагональных, а также промежуточных стропил. Центральное стропило соединяется с коньковым бруском двумя деревянными коньками.

Для того чтобы усилить (укрепить) углы вальмовой крыши, можно установить шпренгели со стойками. Они будут подпирать диагональное стропило и обеспечивать надежность всей конструкции. Шпренгель – это дополнительный брус для повышения прочности конструкции.

Обрешетка вальмовой крыши производится согласно рекомендациям по монтажу обрешетки для выбранного материала.

Теперь, когда вы имеете достаточный объем информации относительно конструкции стропильной системы вальмовой крыши и проведению ее монтажа, вы вполне можете провести его самостоятельно. Далее можно проводить обрешетку крыши.

Предлагаем наглядно ознакомиться с процессом монтажа стропильной системы вальмовой крыши из следующего видео:

Разновидности, типы и виды

Разновидности вальмовых крыш:

1. Классическая четырехскатная. Диагональные планки под треугольные фронтоны опираются на балку конька. Свесы кровли находятся на одной отметке по высоте. Скаты на чертежах имеют форму равнобедренных треугольников и трапеций.
2.  Шатровая четырехскатная. Каркас представляет собой правильную пирамиду с квадратным основанием. Диагональные стропила сходятся в одной точке. Балка конька отсутствует. Скаты «состоят» из четырех треугольников. Шатровую вальмовую крышу делают для равных по длине стен дома. Всю нагрузку от кровли, осадков и ветра принимают на себя диагональные и центральные опорные балки. Расчет, чертеж и монтаж такой конструкции сделать сложно.
3.  Полувальмовая. Различают два подвида такой крыши: датскую и голландскую. В первом варианте пара скатов над входом в дом и сзади него представляют собой сложные шести- или восьмиугольники на чертеже. Вальмы по бокам усекаются сверху и упираются в миниатюрные фронтоны.

Голландская полувальмовая крыша более практична, чем датская, так как под ней размещается полноценный мансардный этаж. Потолок скошен с двух сторон, а не с четырех. Скаты имеют разную высоту, вальмы обрезаны снизу. Привлекательным внешним видом отличаются голландские крыши с эркером и мансардными окнами.

Существуют ломаные вальмовые четырехскатные крыши. Скаты в них имеют разные геометрические формы и расходятся под углами 10–60°. Ломаные вальмовые крыши есть у многих дворцов и поместий. Конструкция позволяет использовать пространство мансарды под жилые комнаты. Однако составление чертежа, расчет и возведение ломаной вальмовой крыши – сложная задача.
