Леса (DIN 4420) — это приспособления, с которых рабочие на стройке могут производить работы или служащие для зашиты людей и механизмов. Различают защитные леса, рабочие леса и подмости (рис. 1). Леса собираются на стройплощадке из отдельных элементов и после их применения снова разбираются. Они могу быть плоскостными (фасадные леса) и пространственными (пространственные леса).

Рис. 1. Рабочие леса.

Леса изготавливаются, содержатся, собираются и разбираются по «признанным правилам техники». Они должны иметь такую несущую способность, и должны быть так статически устойчивы, чтобы они могли воспринимать все нагрузки, в том числе и при возведении и разборке. Леса должны быть надежны в работе и быть защищенными от строительных производственных повреждений и от повреждений автотранспортом.

Комплектующие детали к инвентарным строительным лесам

Все типы сооружений имеют определенные комплектующие детали, обеспечивающие соединение, укрепление, разнообразие функционала и мер безопасности для рабочих. В состав комплектующих входят:

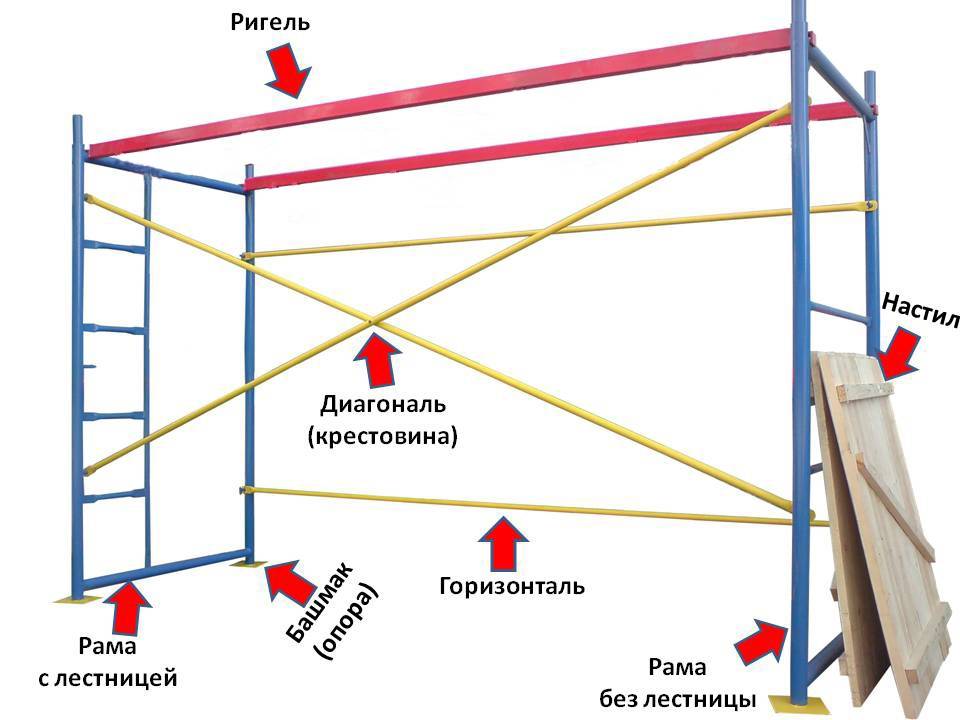

Комплектующие детали к строительным лесам

• Стойки.
• Связи.
• Ригели.
• Анкерные соединения.
• «Башмаки».
• Ограждения.
• Настилы.
• Лестницы.
• Крепежные элементы (клинья, хомуты).

Детали изготавливаются из труб разного диаметра, отдельные неразборные узлы связываются электрической или газовой сваркой. Для связки остальных элементов используются болтовые соединения.

Комплектующие разных видов лесов

Как устанавливают инвентарные строительные подмости

Порядок установки строительных лесов зависит от типа конструкции. Существуют виды, имеющие непосредственную опору на землю. Имеются варианты подмостей, опирающихся на стены здания или на несущие элементы, расположенные сверху. К ним относятся трубчатые подвесные леса, имеющие возможность изменения положения или перемещения по горизонтали.

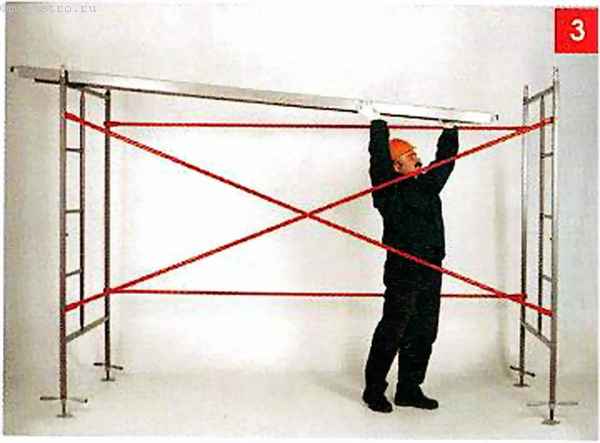

Схема монтажа инвентарных строительных лесов

Монтаж обычных строительных подмостей (с опорой на землю) состоит из нескольких этапов:

Конструкция подмостей

• Подготовка. Производится тщательная проверка элементов конструкции и комплектующих. Подготавливается площадка, обеспечивается горизонтальная плоскость для устойчивости сооружения.
• Монтаж и установка. Производится сборка и установка лесов в соответствии с их конструкцией. При работе необходимо соблюдать все меры безопасности, обеспечить надежность монтажа, устойчивость.
• Проверка прочности сооружения. Качество сборки должно гарантировать надежность и безопасность сооружения. Состояние конструкции периодически проверяется на соответствие всем требованиям технологии и безопасности.

Технология сборки других разновидностей обусловлена спецификой их использования. Монтаж представляет собой ответственную задачу, выполнение которой поручается людям, имеющим специальную подготовку и соответствующий допуск.

Какие выбрать строительные леса.

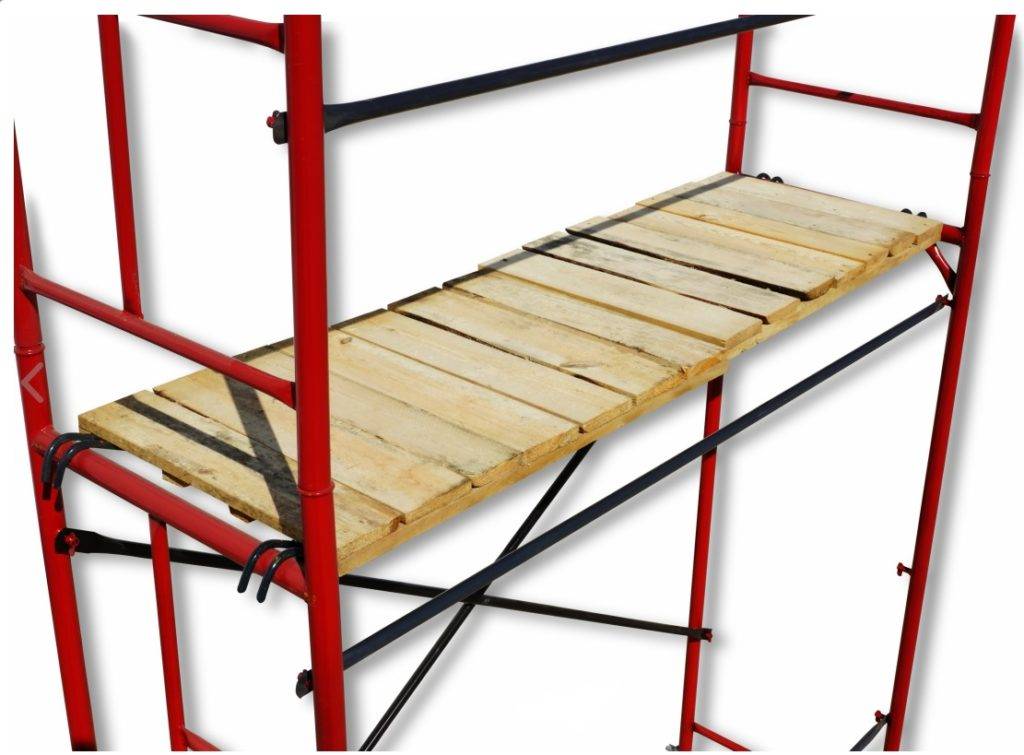

Основу конструкции самых простых строительных лесов составляет каркас, включающий:

• рамы с горизонтальными и вертикальными соединениями;
• лестницу;
• деревянные настилы, на которых располагаются рабочие.

Эти элементы соединяются ригельными или флажковыми замками.

На первый взгляд, собрать такую конструкцию легко. По крайней мере, для людей, имеющих технические навыки манипуляции с металлом и деревом, подобная задача явно труда не составляет. В то же время к этой задаче предъявляются строгие требования. Они должны соответствовать ряду ГОСТов. Требования объясняются тем, что леса предназначаются для высотных работ, их использование должно гарантировать безопасность. Отсюда вывод: изготовление предпочтительно доверить специалистам.

Чтобы определить количество строительных лесов для аренды, необходимо провести замеры площади здания, на котором планируется вести работу. Это позволит определиться с количеством секций. В компании «ТулаГрад» предоставляются во временное пользование строительные леса, соответствующие всем стандартам безопасности. Вы можете брать в аренду изделия, даже бывшие в употреблении, поскольку их состояние постоянно контролируется.

Разновидности и применение строительных лесов.

Выбор средств подмащивания зависит от особенностей архитектуры здания. Например, строительные леса рамного типа легко собираются, монтируются, надёжно соединяются флажковыми замками. В то же время на объектах, где присутствует сложная геометрия, данный тип нежелательно использовать. В таких ситуациях отличным решением послужат леса с клиновым соединением или хомутовые.

Типовая конструкция приспособлений подмащивания много лет не менялась. С другой стороны, довольно продолжительное время строителями используются механические леса. Их ещё называют «домкратами». В конструкцию входят деревянные столбы, устанавливаемые на землю, а в верхней части закрепляемся к стене. На них располагаются консоли, используемые для хождения, и рабочий стол.

Домкратные леса рассчитаны на высоту около тринадцати метров. Этого показателя достаточно для проведения работ на стандартных частных домах. Они выдерживают триста килограмм, что позволяет разместиться на консоли двум рабочим с нетяжёлым оборудованием. Домкраты быстро монтируются, не требуют много места для хранения. Их основное преимущество – экономия времени и сил строителей.

Если же по каким то причинам вам недоступна аренда или покупка строительных лесов, можно их сделать самостоятельно. Об этом процессе смотрите видео ниже.

Лучшие строительные леса и вышки-туры в премиум сегменте

KRAUSE ProTec XS (920126)

Алюминиевая вышка от немецкой компании ориентирована на ремонтные бригады, профессионально занимающиеся своей деятельностью. Благодаря передвижным складывающимся подмосткам, работать удобно как снаружи, так и внутри помещения. Настил обработал антискользящим покрытием, устойчивым к негативному воздействию атмосферных осадков и пропитан фенольной смолой. Для увеличения скорости сборки и демонтажа, основа состоит из 2 элементов.

KRAUSE ProTec XS (920126
Достоинства:

• вместительная рабочая платформа из пенопластовой тисненой плиты;
• предусмотрена возможность наращивания уровня за счет установки дополнительных модулей;
• простая и быстрая установка;
• немецкое качество.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Промышленник ЛКП46

Комплект строительных лесов предусматривает выполнение задач на малых уровнях. Создана из толстой стальной трубы. Для предотвращения окислительных процессов и дальнейшей деформации, покрыта полимерным порошком. Винтовая регулировка опор и возможность крепления к стене анкерами, придаст дополнительную устойчивость.

Промышленник ЛКП46
Достоинства:

• быстрая сборка благодаря флажковым замкам;
• возможна установка в проемы до 70 см;
• монтаж на неровной поверхности, или грунте без риска обрушения;
• настил из металлических балок и деревянного щита.

class=’s-article__points-list’>

Недостатки:

• подъем до 4 м;
• выдерживает недостаточный вес.

class=’s-article__points-list’>

ВТХ-3

Компактная и надежная конструкция предназначена для безопасного проведения работ на уровне 8 метров. Они могут быть связаны со строительством, отделкой, монтажом оборудования и профилактическими мероприятиями. Колеса упрощают перемещение вышки по площадке. Оцинкованная сталь избавит от страха, что под воздействием атмосферных осадков запустятся окислительные процессы.

ВТХ-3
Достоинства:

• площадка способна выдержать до 250 кг;
• настил оснащен ограждениями;
• боковые стойки стабилизируют на неровной поверхности;
• сделано из оцинкованной стали.

class=’s-article__points-list’>

Недостатки:

• высокая стоимость;
• для выполнения задач свыше 8 м, придется обзавести дополнительными модулями.

class=’s-article__points-list’>

Если речь о строительных, либо отделочных работах, без лесов и вышек-туров не обойтись. Они обеспечат доступ к проблемному участку. Площадка позволит мастеру сравнительно комфортно расположиться и приступить к выполнению поставленной задачи, весомым преимуществом выступает тот факт, что необходимые инструменты и материалы будут под рукой. Оборудование представлено во впечатляющем ассортименте. Любой материал, производитель и вместительность. Выбирать следует исходя из своих предпочтений и характера выполняемых задач

Независимо от заинтересовавшего товара, важно убедиться в его надежности и устойчивости, так как от этого зависит здоровье работников

Вопрос-ответ:

Какие виды строительных лесов существуют?

В зависимости от типа конструкции можно выделить несколько видов строительных лесов. Это башенные леса, турсистемы, «каток», угловые и одностойные леса.

Как собрать башенные строительные леса?

Для сборки башенных строительных лесов необходимо начать с установки фундаментных блоков. Затем к ним крепятся крепежные элементы, на которые ставятся первые этажи. Далее, последовательно устанавливаются остальные этажи, фиксируются стойки и перекладины. В конечном итоге собирается высокий и прочный лес, предназначенный для работы на большой высоте.

Каким образом происходит сборка турсистемы?

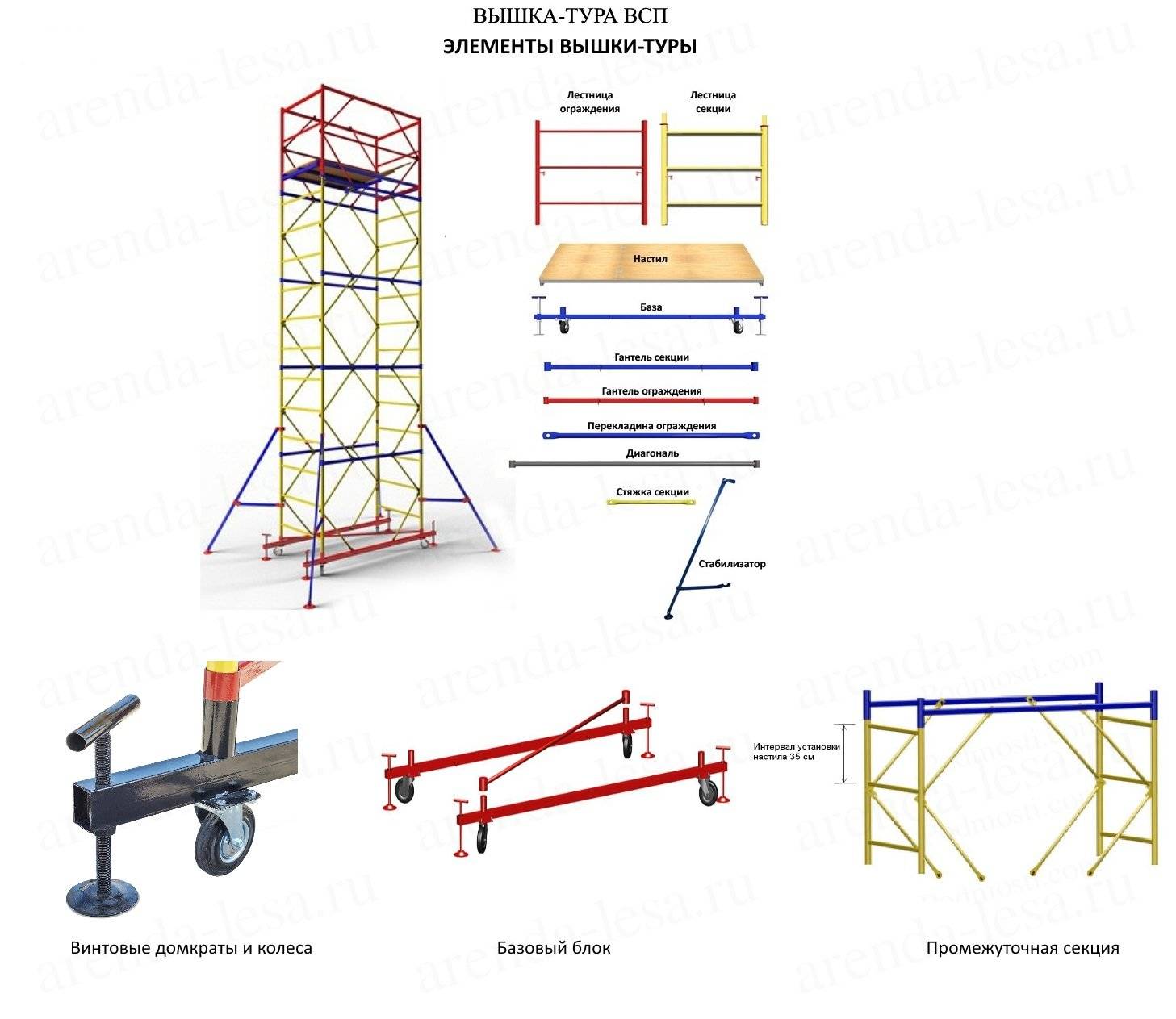

Турсистема собирается на основе двух опорных башен, между которыми устанавливаются дополнительные элементы. Также для большей стабильности могут быть добавлены диагональные стойки. Турсистема отличается высокой мобильностью и позволяет работать на больших высотах.

Как выбрать подходящий вид лесов?

Разнообразие конструкций лесов позволяет выполнять строительно-монтажные работы практически любой сложности. Для выбора наилучшего типа строительных лесов или разовых заказов оптимальным является их аренда на необходимый срок, что позволит сэкономить материальные ресурсы клиентов. Если же нужны леса, вышки и подмости постоянно, то специалисты компании ООО “Стройсервис” помогут определиться с типом и размером, а также проведут качественную консультацию по интересующему предмету.

Выбор оптимальной конструкции зависит от высоты здания, площади, на которой проводятся работы, конфигурации фасада, наличия площадок для установки, требуемой грузоподъемности.

Рекомендации по выбору оборудования для конкретных строительных задач:

• Облицовочные и кладочные работы на сравнительно небольшой высоте — подходят рамные модели.
• Ремонтно-строительные мероприятия на значительной высоте — штыревые, клиновые или хомутовые.
• Для фасадов сложной конфигурации, арок и куполов — хомутовые конструкции.

При выборе конструкций следует учитывать их стоимость. Для экономии финансов при выполнении разнородных работ рекомендуется предварительно распланировать порядок осуществления мероприятий и скомбинировать несколько конструктивных видов.

Штыревые строительные леса

Это оборудование каркасно-ярусного пространственного типа. Способ сборки — с помощью штырей и проушин.

В такой конструкции подъем рабочих наверх осуществляется по лестницам с перилами, при этом предельная высота приспособления 60 метров, нормативная нагрузка на 1 кв метр – 250 кг. Благодаря диагональным раскосам конструкция получает хорошую жесткость.

Область применения штыревых лесов – сложные фасады (особенно в сочетании с хомутовыми строительными приспособлениями), каменная кладка, выполнение отделочных работ. К недостаткам приспособления можно отнести высокую стоимость и малую высотность.

Типы строительных лесов:

Строительные леса представляют собой временные конструкции, которые используются на строительных объектах для выполнения различных видов работ, таких как монтаж, ремонт, покраска и других. В зависимости от типа конструкции и целей использования, существует несколько основных типов строительных лесов:

1. Прострои — это наиболее распространенный тип строительных лесов, состоящий из горизонтально расположенных пластин, называемых стендами, которые поддерживаются вертикальными опорами — стойками. Прострои используются для создания площадок, на которых работники могут безопасно выполнять свои задачи на высоте.
2. Рамные леса — это конструкции с рамками из металлоконструкций, которые используются для создания вертикальных поверхностей, как стены или опоры для строительных и отделочных работ. Такие леса обладают высокой устойчивостью и могут быть использованы как наружные, так и внутренние стены.
3. Фасадные леса — это специальные конструкции, предназначенные для выполнения работ на фасадах зданий. Они состоят из горизонтально расположенных пластин, поддерживаемых стойками, а также имеют специальные элементы для создания поверхности для работы монтажных рабочих.
4. Подмости — это строительные леса, которые используются для создания временных проходов, например над дорогами или во внутренних помещениях. Они обладают высокой прочностью и устойчивостью и могут использоваться как для прохода рабочих, так и для транспортировки материалов или оборудования.

Каждый из этих типов строительных лесов имеет свои особенности и предназначение, и правильный выбор конструкции зависит от конкретных условий работы и требований проекта.

Классификация по конструкции

Строительные леса могут быть различных типов, в зависимости от их конструкции.

1. Каркасные леса. Это самый простой тип строительных лесов, состоящих из вертикальных и горизонтальных элементов, соединенных между собой. Вертикальные элементы называются стойками, а горизонтальные – ригелями. Каркасные леса удобны в использовании, но не очень прочны и не подходят для больших высот.
2. Портальные леса. Этот тип лесов представляет собой конструкцию, состоящую из двух стоек и горизонтальной балки, соединенных вместе. Портальные леса обладают высокой прочностью и устойчивостью и могут использоваться для строительства высотных и сложных объектов.
3. Мобильные леса. Это специальный тип строительных лесов, предназначенный для работы на высоте при возведении зданий. Мобильные леса имеют колеса, что обеспечивает их подвижность. Такие леса удобно перемещать по стройплощадке.

Также стоит отметить, что существуют различные модели и дизайны строительных лесов, которые могут быть выбраны в зависимости от конкретных требований и потребностей строительного проекта.

Классификация по назначению

Строительные леса могут быть разделены на несколько типов в зависимости от их назначения. Вот некоторые из них:

• Фундаментные леса: используются для проведения работ на этапе возведения фундамента здания. Они имеют большую высоту и часто устанавливаются на неровной поверхности.
• Стеновые леса: применяются для строительства стен здания. Они поддерживаются на опорах и позволяют рабочим работать на высоте.
• Кровельные леса: предназначены для строительства и ремонта кровли. Их конструкция обеспечивает безопасность и удобство работы на скатных поверхностях.
• Фасадные леса: используются при оштукатуривании, окраске и других работах на фасаде здания. Они облегчают доступ к вертикальным поверхностям и обеспечивают устойчивость рабочего места.

Каждый тип строительных лесов имеет свои особенности и требует использования специализированного оборудования для сборки и установки. Выбор подходящего типа конструкции зависит от конкретной задачи и условий работы

Важно учитывать все необходимые требования безопасности и производительности при выборе и сборке строительных лесов

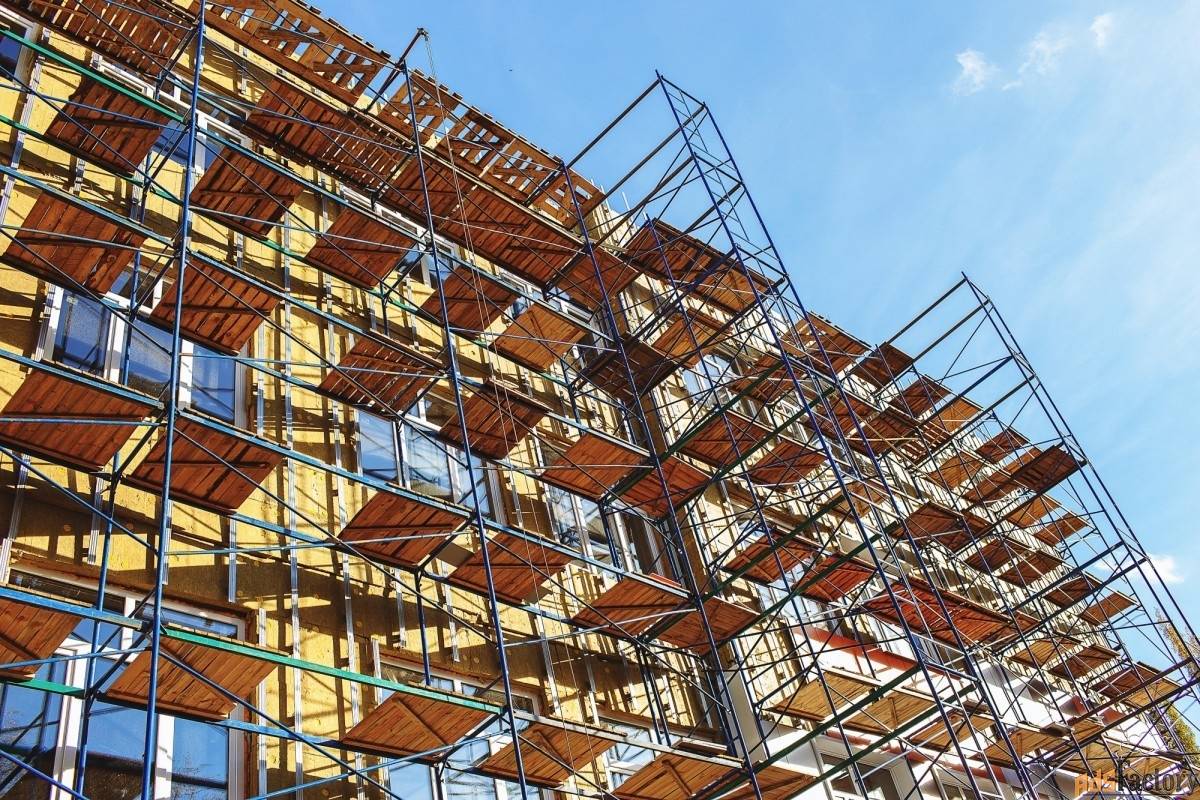

Рамные строительные леса

Это, пожалуй, наиболее популярный вид строительных площадок для проведения фасадных работ. Преимущество этой конструкции состоит в ее легкости и достаточной степени устойчивости.

Если сравнить по стоимости с другими используемыми конструкциями, то рамные леса – самые доступные. Все элементы в этом оборудовании закрепляются при помощи специальных карабинов (флажков). Высота проводимых работ – до 100 метров.

Такой тип оборудования успешно применяется не только для фасадных, но и для выполнения внутренних работ. Однако, при всех преимуществах, у таких люлек имеется и недостаток: нагрузка на 1 квадратный метр ни в коем случае не должна превышать 200 килограмм. Хотя длина рам вдоль фасада составляет 2-3 метра, чего вполне хватает для комфортной работы 1-2 человек.

Типы строительных лесов

Рамные леса (ЛРСП)

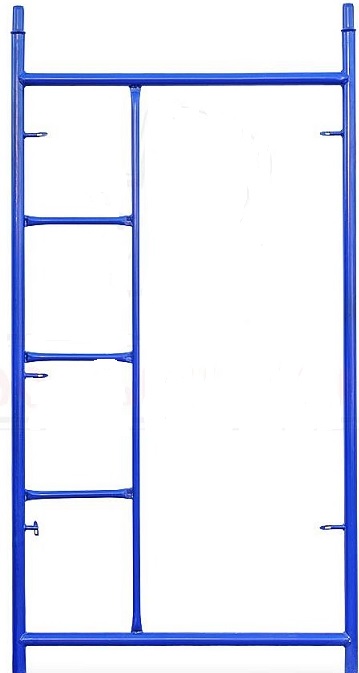

Рамные леса состоят из готовых сварных рам (вертикальных, горизонтальных). Это позволяет значительно облегчить всю конструкцию, а также упростить процедуру монтажа или демонтажа. В состав этих конструкций входят боковые рамы с встроенной лестницей, горизонтальные и вертикальные связи, башмаки. Сборка производится быстро, без использования специального инструмента, так как ЛРСП состоят, по факту, уже из готовых рам, которые при помощи флажковых замков крепятся к вертикальным и диагональным связям.

Применяются рамные леса как для наружных, так и внутренних работ. Модели просты в монтаже, имеют доступную стоимость, поэтому востребованы при ремонте и отделке прямых фасадов. Особую популярность они завоевали в строительно-монтажных работах, проводимых для малоэтажного строительства, а также в отделке частных домов и и дач.

Компания ООО “Стройсервис” осуществляет продажу и аренду рамных строительных лесов:

• ЛРСП-60 – высота 60 м,
• ЛРСП-40 – высота 40 м,
• ЛРСП-30 – высота 30 м.

Нормативная нагрузка – 200 кг/м2.

Клиновые леса (ЛСК)

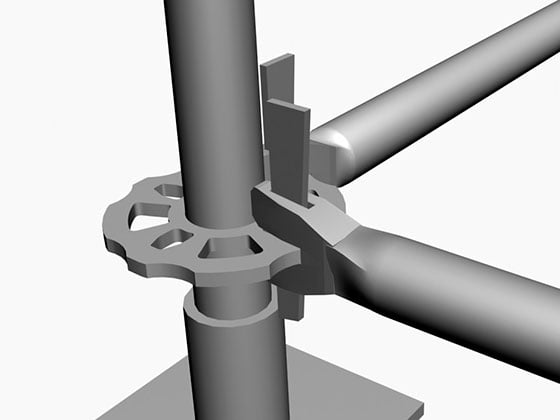

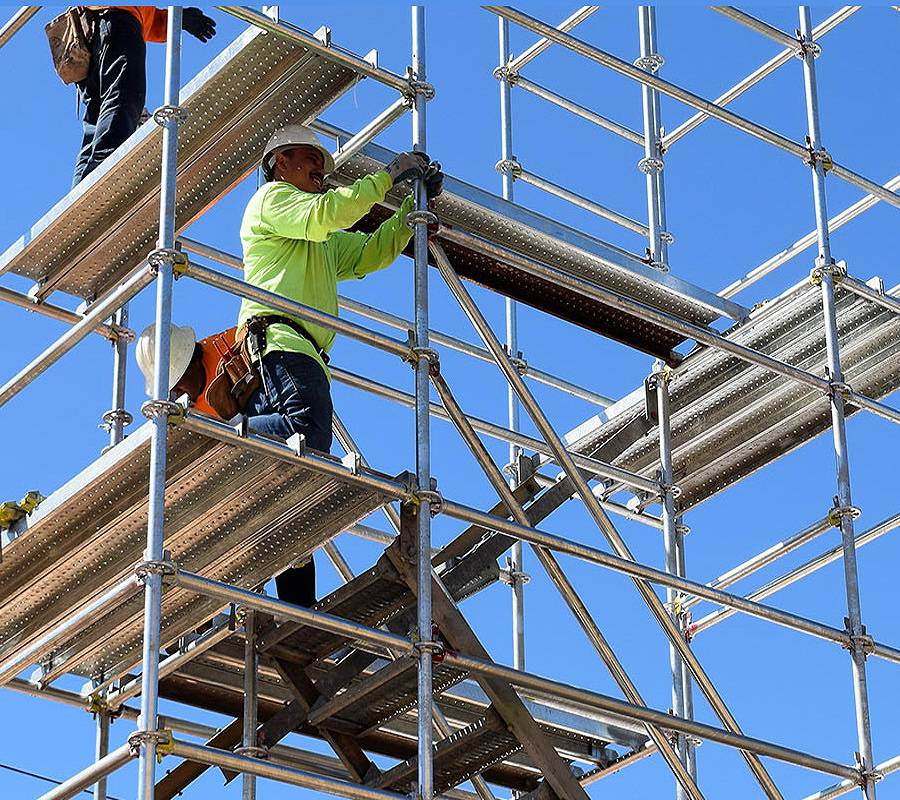

Клиновые леса отличает наибольшая прочность. Элементы конструкции фиксируются стальными клиньями. Также отличительной особенностью является тот факт, что можно их собрать практически любой формы.

Универсальность клиновых лесов позволяет применять их не только в строительно-монтажных работах зданий, но и при ремонте конструкций в нефтяной и газовой отраслях (покраска и ремонт резервуаров). Клиновые строительные леса часто используются в судо- и авиастроении, при монтаже сцен, реставрации фасадов, в кладочных работах. Для увеличения рабочей площадки изготавливаются выносные каркасы.

Клиновые леса – высота 80 м.
Нормативная нагрузка – 500 кг/м2.

Хомутовые леса

Монтаж хомутовых лесов наиболее длительный и трудоемкий за счет специфики соединений элементов. Части конструкции соединяются между собой при помощи глухих и поворотных хомутов.

Сложность сборки компенсируется преимуществами: хомутовые леса позволяют создавать конструкции любых видов. Возможна их комбинация с другими типами конструкций. В основном, этот тип применяется в работах на фасадах неправильной геометрической формы, башнях и объектах повышенной сложности.

Хомутовые леса – высота 60 м.
Нормативная нагрузка – 500 кг/м2.

Леса Вишнева

Рамы в этих рамных разборных строительных лесах располагаются горизонтально. Они соединяют вертикальные стойки и служат опорой для настилов. Диагональные связи отсутствуют. Лестницы устанавливаются внутри конструкции диагонально с помощью штырей, вводимых в проушины стоек. Эти модели используются при облицовочных и реставрационных работах — внутренних и наружных. Высота — до 20 м, нагрузка — до 250 кг/м2.

Штыревые леса

Элементы штыревых лесов соединяются между собой при помощи наварных штырей. Благодаря этому их можно довольно быстро собирать и разбирать, а также придавать готовой конструкции различную форму за счет применения поперечин разных размеров.

Горизонтальные связи также изготавливаются разными, что позволяет устанавливать готовую конструкцию непосредственно под фасад здания.

Штыревые леса используют как для отделочных работ, так и для кирпичной кладки. Нормативная нагрузка — до 250 кг/м2.

Защитные леса

Защитные подмости, или леса — это улавливающие подмости или леса, предназначенные для предотвращения глубокого падения людей и оборудования или служащие защитной крышей для защиты людей и оборудования от падающих сверху предметов.

1.1.        Улавливающие подмости

Улавливающие подмости необходимы:

• когда высота, на которой производится работа, больше 5 м;
• при работах па крышах, где высота падения составляет более 3 м;
• на других рабочих местах, где высота падения может составить более 2 м.

Под высотой, на которой производится работа, понимают расстояние от поверхности площадки до верхней грани стены готовой кирпичной кладки или при бетонных работах до верхней грани опалубки. При продвижении строительства рабочее место перемещается вверх, причем высота падения увеличивается. Когда высота падения превышает 3,00 м, улавливающие подмости перемещаются кверху. Ширина улавливающих подмостей устанавливается в зависимости от пола подмостей до верха кладки (грани падения) (рис. 2). Чем оно больше, тем шире должны быть подмости.

Рис. 2. Улавливающие подмости.

В качестве пола подмостей можно
применять деревянные брусья, размеры сечения которых зависят от размеров лесов
и высоты падения. Наряду с деревянными брусьями могут применяться
горизонтальные рамы из металла с полом из досок, горизонтальные рамы из
швеллерных профилей с подогнанными и прикрепленными к ним фанерными листами или
стальными листами из рифленой, безопасной против скольжения стальной жести (рис. 8).

Расстояние между стеной здания и
полом подмостей может составлять не более 30 см. Если имеет место опасность
падения и во внутрь здания, то улавливающие подмости должны ставиться и с
внутренней стороны стены (рис. 2). Если боковая защита проходит вертикально, то
ее можно устраивать аналогично тому, как это делается в рабочих лесах и
подмостях. Косая боковая защита должна выполняться как сплошная защитная стенка
из досок толщиной не менее 30 мм или из брусьев.

В качестве улавливающих подмостей применяются леса, катучие подмости, консольные подмости с укосинами и навесные подмости. В качестве улавливающих подмостей могут служить покрытые брусьями балки нижние пояса ферм, затяжки арок.

В качестве улавливающих подмостей
против падения людей могут применяться улавливающие сетки. Из-за опасности
падения инструмента и стройматериалов площадь под улавливающими сетками должна
быть закрыта для доступа.

1.2. Крышные улавливающие
подмости

Крышные улавливающие подмости (DG) предписывается применять при кровельных работах, когда высота карниза расположена более чем в 3,00 м над землей. Согласно правилам предотвращения несчастных случаев пол подмостей должен лежать не более чем на 1,50 м ниже грани карниза. Минимальная ширина плоскости пола подмостей должна составлять 60 см (рис. 3).

Рис. 3. Крышные улавливающие подмости.

Защитная стена должна иметь расстояние b1 минимум 70 см от грани карниза, пол подмостей должен быть не менее чем на 1,50 м ниже ее. Вся защитная стена должна быть не менее 1,00 м высотой.

В качестве защитной стены
подходят улавливающие сетки или проволочные сетки с размером ячейки не более 10
см. В случае применения проволочных сеток диаметр проволоки должен составлять
не менее 2,5 мм. Сетки и проволочные сетки должны крепиться в верхнем ряду за
каждую ячейку к трубе лесов или подмостей.

1.3. Защитные крыши

Защитные крыши требуются при работах над транспортными путями, как, например, тротуары, входы, въезды, а также над рабочими местами и подъемниками. Защитные крыши состоят из покрытия и боковой стены (рис. 4).

Рис. 4. Защитная крыша.

Покрытие должно быть таким
плотным и так близко подходить к стене сооружения, чтобы работающие под
защитной крышей люди не подвергались воздействию падающей вниз пыли или
раствора. Ширина покрытия выбирается по местным условиям и должна составлять по
горизонтали не менее 1,50 м. Кроме того, покрытие должно быть не менее чем на
0,60 м шире, чем леса или расположенное выше рабочее место.

На наружной стороне покрытия должна быть устроена бортовая стенка не менее 0,60 м высотой. Бортовая стенка может быть вертикальной или наклонной, если не вся защитная крыша является наклонной (рис. 5).

Рис. 5. Строительные элементы защитной крыши.

Лучшие бюджетные строительные леса и вышки-туры

ПРОМЫШЛЕННИК ЛРСП100

Продукт отечественной компании Промышленник. Модель успешно используется при проведении различного рода задач. Ее относят к рамным лесам с флажковыми замками. В качестве основного элемента выступает вертикальная рама размером 2х1 метров. На рынке она представлена 2-мя типа: проходная, с лестницей. Жёсткость и устойчивость придают горизонтали и сдвоенные диагонали.  Горизонтали размещены в местах соединения с диагоналями и выступают в качестве ограждения.

ПРОМЫШЛЕННИК ЛРСП100
Достоинства:

• изготовлены из стали;
• металл с полимерным порошковым покрытием;
• подъем до 100 м;
• шаг рамы вдоль стены 2-3 м;
• нагрузка составляет 200 кг/м2.

class=’s-article__points-list’>

Недостатки:

• совместимы с фасадами правильной формы;
• недостаточный уровень нагрузки.

class=’s-article__points-list’>

Алюмет 4107 Техно 3

Отечественная вышка-тура получила специфическое устройство, которая дает возможность находиться на вертикальном настиле одновременно 2 работникам. Платформу комфортно перемещать даже на большие расстояния. Изготовлено из алюминия. Для повышения удобства подъёма и пребывания на настиле обустроен люк. У основания предусмотрен дополнительный стабилизатор, облегчающий установку на наклонной поверхности и даже ступенях.

Алюмет 4107 Техно 3
Достоинства:

• ламинированное покрытие снижает вероятность деформации и повышает безопасность;
• совместима с любым типом задач;
• влагоустойчивость;
• простота сборки;
• компактность в собранном виде.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

ВСП 250-0,7х1,6

Бюджетная компактная модель ориентирована на использование внутри помещения. Предусмотрен подъем до 8 метров. За счет клиновидного соединения секция значительно повысила устойчивость и надежность. Вышка состоит из одного базового блока, 1 секции и настила.

ВСП 250-0,7х1,6
Достоинства:

• небольшие размеры;
• высокая грузоподъёмность.

class=’s-article__points-list’>

Недостатки:

• незначительный уровень;
• ориентированность на внутреннее использование.

class=’s-article__points-list’>

Виды подмостей и технические свойства

При строительстве используют разные виды подмостей.

Ниже мы рассмотрим более подробно данные виды:

Требования к инвентарным подмостям

Инвентарные леса подмости соответствуют техническим требованиям СНиП 111-4-80 и ГОСТ 24258-88. Все подмости, как и прочие приспособления для проведения строительных работ на высоте должны изготавливаться по специальным проектам и быть инвентарными. Применение леса должно быть подтверждено паспортом завода-изготовителя. Все строительные работы на высоте выполняются с настилов, которые имеют ограждения согласно требованиями ГОСТ 12.4.059-89.

Строительные работы и организация рабочего пространства с применением инвентарных лесов подмостей должны строго соответствовать всем пожарным, техническим и прочим нормам, а также проходить без нарушений техники безопасности. Подмости и все конструкции лесов должны быть изготовлены и разработаны согласно требованиями международных стандартов.

Соблюдайте максимальную осторожность при строительных работах на лесах, т.к. от этого зависит ваше здоровье

Техника безопасности – залог успешной и качественной работы. Желаем вам удачи!

Инструкция по сборке и установке рамных строительных лесов

Рассмотрим схему сборки и установки на примере рамных строительных лесов: вспомогательные конструкции этого типа являются одними из самых распространенных среди строительных организаций.

1 этап. На подготовленной площадке устанавливаются деревянные подкладки и подпятники. Необходимо следить за тем, чтобы опорные поверхности рам конструкции были строго в горизонтальной плоскости.

2 этап. Установка рам первого яруса и соединение их горизонтальными и диагональными связями. По краям необходимой длины лесов монтируются рамы ограждения

3 этап. Сборка рам второго яруса. Диагональные связи следует устанавливать в шахматном порядке. При монтаже используют ригели, на которые укладываются щиты настилов.

4 этап. Установка наклонных лестниц в местах, отведенных для люков.

5 этап. Закрепление лесов на фасаде здания или сооружения.

6 этап. Повторяя этапы 3, 4, 5 набирают нужную высоту конструкции.

7 этап. Установка защитных ограждений или фасадной сетки, организация молниезащиты.

Назначение и общее описание инвентарных лесов

Рост человека позволяет обрабатывать поверхности на высоте максимум 2 метра, поэтому для производства работ на более высоких участках нужны какие-то подмостки или площадки.

Конструкция строительных лесов

Подмостки собираются на месте и способны образовать пространственные сооружения с единой структурой любой необходимой высоты. Они обеспечивают размещение людей, рабочих материалов или инструментов. Конструкция должна быть максимально прочной, устойчивой и надежной.

По окончании работ они оперативно разбираются и вывозятся на другой объект или на место хранения, что требует возможности быстрого развертывания или демонтажа. Использование термина «инвентарные» означает официальное происхождение сооружения, изготовленного с соблюдением всех требований ГОСТ и техники безопасности.

Лучшие строительные леса и вышки-туры в среднем сегменте

Спектр 12

Основой модели выступают стальные трубы диаметром 32 мм. Они покрыты полиэфирным порошком. Он борется с окислением метала и устойчив к царапинам. Инновационная технология обжима труб положительно отразилась на качестве соединения. Простоту транспортировки гарантируют 4 поворотных колеса. Уникальная трансформирующая база (превращение в ромб) облегчает вхождение в дверные проемы без полного демонтажа вышки. Данная особенность упрощает хранение.

Спектр 12
Достоинства:

• трансформация в ромб;
• предусмотрен люк для подъёма;
• фанерные ограждения настила;
• съёмная винтовая опора.

class=’s-article__points-list’>

Недостатки:

• незначительная высота;
• маленькая рабочая площадка.

class=’s-article__points-list’>

Промышленник ЛКП42

Модель относят к рамному типу с флажковыми замками. Благодаря им при сборке нет нужды прибегать к использованию дополнительных инструментов. Профессионалы, знающие, что делают, собирают в течение 7 минут. Опора избавит от применения стремянки на уровне 4 метров. На ней удобно размещать материалы и инструменты для дальнейших манипуляций. В основе конструкции лежат металлические профили с толщиной стенок 1.2 мм. Допустимая нагрузка доходит до 20 кг/м2. Другими словами способно выдержать одновременно стоящих 2 человек. Жесткость и устойчивость на достойном уровне.

Промышленник ЛКП42
Достоинства:

• металл покрыт порошком, защищающим от коррозии;
• доступна установка в проемах длинной до 70 см;
• комбинированный настил;
• компактные размеры;
• быстрая установка без задействования дополнительных инструментов.

class=’s-article__points-list’>

Недостатки:

• низкий уровень качества настила;
• легко царапаются.

class=’s-article__points-list’>

УЛТ-60 5

Модель изготовлена из облегченной стали. Комфортное передвижение осуществляется при помощи колес, размещенных у основания. Она может быть использована для работ внутри и снаружи помещения. Полимерное покрытие выступает гарантом того, что осадки не нанесут вред. Размеры настила 1,57×0,56 м, предусмотрены ограждения. Изюминкой стали 2 базовых бруса, края оснащены домкратами. Они облегчают продольное монтирование в основание и выравнивание по уровню. Ширина 0.6 м удобна тем, что нет нужды разбирать изделие при проходе через дверной проем.

УЛТ-60 5
Достоинства:

• наличие ограждения;
• установка не требует квалифицированных специалистов;
• брус с винтовыми упорами;
• прорезиненный колеса.

class=’s-article__points-list’>

Недостатки:

class=’s-article__points-list’>

Виды строительных лесов

В зависимости от способа соединения составляющих элементов все строительные леса делятся на такие виды:

• леса с использованием клинового соединения;
• леса с соединением элементов по рамному принципу;
• леса с хомутовыми соединениями;
• леса с использованием штыревых соединений.

Данная таблица позволяет сложить наиболее полное представление о видах строительных лесов, их области применения и параметрах.

Виды строительных лесов

Вид строительных лесов	Параметры	Область применения
Клиновые леса	Максимально возможная высота 100 м	Применяется при монтаже эстрад и сцен, при проведении наружных и внутренних строительных и отделочных работ, в судостроении при реставрации фасадов и выполнении кирпичной кладки
Рамные леса	Позволяют работать на высоте до 60 м	Их область применения ограничивается работами по отделке, реставрации или ремонту фасадов любых зданий
Строительные леса на штыревых соединениях	Могут монтироваться высотой до 100 м	Применяются при любых видах отелочных работ, при выполнении кирпичной кладки
Хомутовые леса	Неограниченной высоты	Подходят для ремонтных и реставрационных работ на объектах любой сложности и высотности, а также для зданий с наклонными основаниями

Монтаж лесов (начало сборки)

Второй этап монтажа лесов

Третий этап сборки лесов

Четвёртый этап монтажа

Пятый этап монтажа

Шестой этап сборки

Завершающий этап сборки

Леса готовы

Строительные леса с соединением по клиновому принципу позволяют добиться довольно жёсткой пространственной конструкции. Клиновые соединения способствуют большой универсальности лесов. Они очень быстро собираются и также быстро демонтируются. Воздействие больших нагрузок леса стойко выдерживают благодаря высокой прочности и надёжности.

Строительные леса, собирающиеся на рамных соединениях, также отличаются быстротой монтажа и демонтажа. Жёсткость металлического каркаса таких лесов обеспечивается за счёт диагональных и горизонтальных связей, скрепляющих несущие вертикальные элементы конструкции. В отличие от других видов лесов рамные конструкции монтируются быстрее всего. Их устройство не требует специальных знаний от рабочих, поскольку за счёт дополнительных связей параметры каркаса жёстко фиксированы.

Самая большая прочность конструкций достигается у лесов со штыревыми соединениями. Такие строительные леса рассчитаны на нагрузку в 250 кг/м.кв. Именно предельно высокая прочность и способствует такой широкой области применения данного вида лесов.

Вся конструкция хомутовых лесов также состоит из связей, придающих дополнительную жёсткость конструкции. Но в отличие от рамных конструкций все элементы данного вида лесов соединяются при помощи хомутов. Такой вид соединения позволяет использовать хомутовые леса на объектах повышенной сложности.

Леса с хомутовыми соединениями
