Процесс изготовления
Изначально следует своими руками сколотить правильный каркас. В большинстве случаев рациональнее использовать приставные леса, на которые потребуется меньше пиломатериала. Чтобы самому правильно сделать самодельные конструкции, которые потом можно просто приставить к стене, следует придерживаться технологии монтажа, которая поможет собрать самостоятельно строительные леса из дерева. Чтобы построить надежную конструкцию, где можно будет работать без опаски над пристройкой, для проведения отделочных работ, необходимо придерживаться определённой схемы.
Каркас
Перед началом работ по сборке каркаса следует разровнять площадку и при необходимости ее осушить, чтобы готовая конструкция не шаталась во время работы. На ровной площадке проще установить вертикальные стойки каркаса, под которые не придется подкладывать кирпичи и обрезки досок.
Первыми монтируются 4 вертикальные стойки, для которых используется брус размером 10х10 см или толстые доски шириной в 4-5 см. Стоки обрезаются по высоте и скрепляются с помощью горизонтальных брусков или коротких досок. Сначала нужно собрать боковины каркаса на земле, после чего их поднимают и скрепляют параллельными элементами. Стойки для каркаса, для лучшей устойчивости, лучше делать трапециевидной формы. Например, нижнюю распорку одной боковины можно сделать длиной 1,2 метра, а верхнюю длиной 1 м.
При сборке боковин каркаса на земле лучше работать вдвоем. Если сборка каркаса проводится одним человеком, то сначала нужно внутреннюю распорку укрепить на стене.
Парных стоек должно быть несколько. Они являются опорой для настила, который расходится в разные стороны. Стойка может быть одиночной. В этом случае ее длину не стоит делать более 4 метров.
Настил
Когда будет собран каркас лесов, можно приступать к установке щитового настила, который делается из досок толщиной в 4-5 см. При укладке настила следует помнить о том, что между досок не должно быть больших щелей. Длина одного пролета настила не должна превышать 3-4 метров, если толщина досок составляет 4-5 см. Для более тонких досок длина должна составлять не более 2 метров.
Люки и лестницы
Для подъема на верхние ярусы потребуется сделать лестницу со ступеньками размером 5х5 см. Интервал между ступеньками подбирается индивидуально под человека, который будет работать на такой лестнице.
Если леса будут двух ярусные, то нужно сделать люк для подъема на второй этаж. Его обычно делают сбоку. В центре люк будет мешать работе. К люку прибивается лестница, по которой будет производиться подъем на второй этаж строительных лесов.
Приставные подмостки
Этот элемент помогает поднимать на верхний ярус емкости с рабочими составами и подниматься самим отделочникам. Его тоже собирают из досок самостоятельно. Подмостки одним концом упираются в землю, а другим к стене. Чаще всего используются рамные или приставные конструкции, которые считаются самыми надежными. В их основе лежит не каркас, а рама, которая увеличивает их прочность и обеспечивает безопасное передвижение по подмосткам.
Для их изготовления используется брус размером 5х15 см и доска толщиной в 3-4 см. Все деревянные детали скрепляются с помощью гвоздей. Из двух досок длиной в 1 м делают опору. Один элемент крепится вертикально и смотрит вниз, второй в сторону. Детали соединяются под прямым углом. На это основание набивается настил с шагом в 1-2 см. Затем, для укрепления конструкции, в образовавшийся угол крепятся укосины, выполненные из диагональных брусьев. Их нижняя сторона должна упираться в грунт. Для фиксации нижней части подмостков в нижней части вбивается кол. Верхняя его часть прибивается к основанию гвоздями.
На строительство деревянных лесов уходит немного времени, если руководствоваться предложенной схемой. Чем качественнее и надежнее будут конструкции, тем быстрее будут проведены отделочные работы. От строительных лесов напрямую зависит безопасность тех, кому приходиться работать на высоте. При проведении строительных или ремонтных работ в малоэтажном строительстве без таких конструкций не обойтись. Поэтому нужно знать, как быстро и правильно собрать такую конструкцию из досок своими силами.
Подробнее о том, как сделать строительные леса из дерева своими руками, смотрите в следующем видео:
Материалы для строительных лесов: что лучше?
Относительно легкая конструкция, тем не менее, обязана быть достаточно прочной. В этом случае кандидатов на главную роль остается всего два. Это древесина и металл.

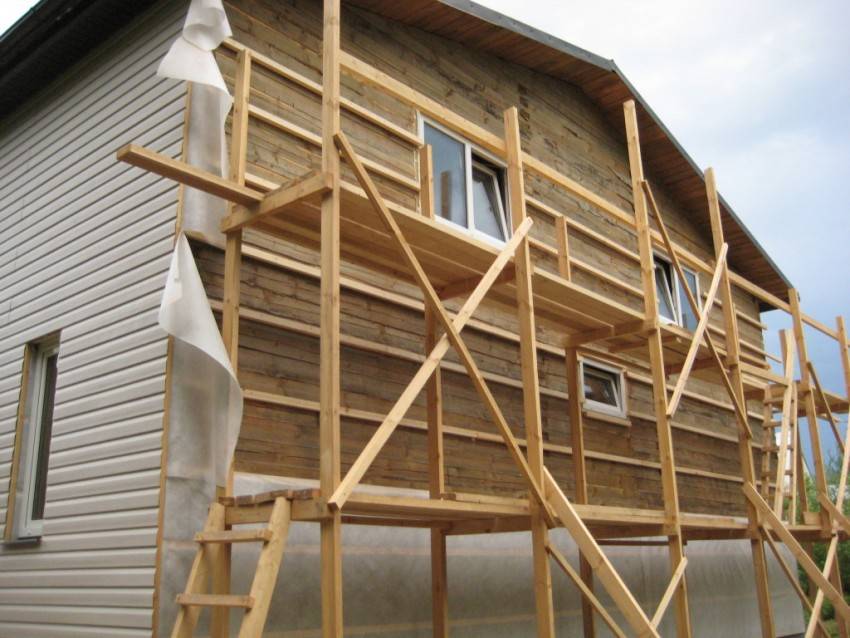

Древесина
Дерево — самый простой и распространенный вариант строительных лесов. Податливый материал не требует специального оборудования, мастеру понадобится лишь брус, доски, обычные инструменты и подходящие крепежные элементы.
Как правило, такие приспособления собирают для одноразовых работ, большая высота конструкциям также противопоказана. Причины — небольшие нагрузки, которые способно выдержать дерево, и более сложный демонтаж, уменьшающий прочность лесов, если подразумевается возможность следующей сборки. Плюсы этого варианта — возможность повторного использования элементов. По крайней мере, тех деталей, что остались в хорошем состоянии.

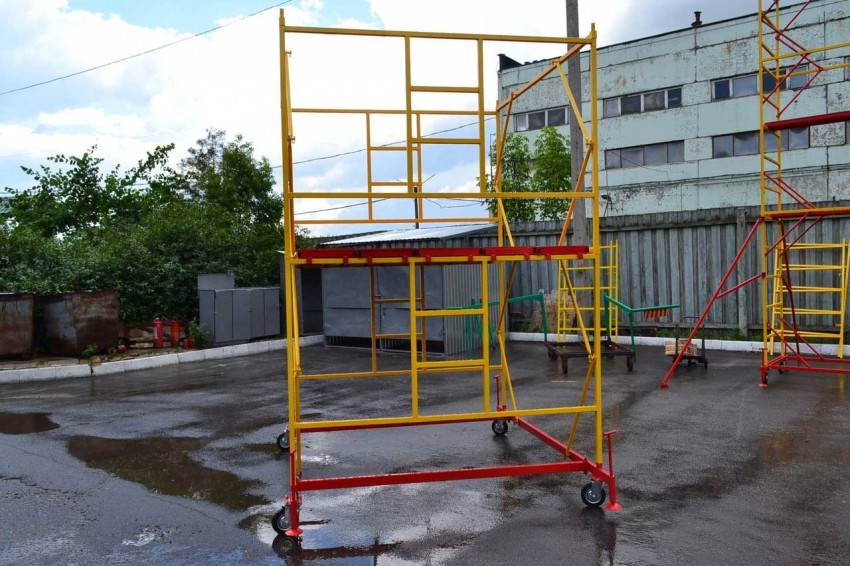

Металл
Строительные леса из металла лишены серьезных недостатков дерева. Конструкции получаются максимально прочными, многофункциональными и надежными. В этом случае используют стальные либо алюминиевые профильные трубы.
Дерево часто становится подмостками таких приспособлений. Металлические леса легко собираются и разбираются, если используются болтовые соединения. Их можно увеличить как в высоту, так и ширину. Преимущество этого варианта — способность без проблем выдерживать серьезную нагрузку. В большей степени это касается изделий из стали. Минус есть у изделий, изготовленных с помощью сварочного аппарата. Такие леса потребуют относительно просторного помещения для хранения.
Что лучше?
Первый вопрос, который возникает у владельца дома во время строительства или ремонта, касается именно выбора материала для конструкции. Конечно, с тем, что металл всегда фаворит, спорить трудно. Однако в дереве подкупает его податливость, возможность обойтись простым инструментом, который есть в любом «джентльменском наборе», — молотком, дрелью, пилой и шуруповертом (отверткой).
Металл в этом случае гораздо сложнее. Чтобы получить максимально прочную конструкцию, необходим сварочный аппарат и навыки работы с ним. Такую конструкцию придется где-то хранить, в места она потребует довольно много. Конечно, качественно сделанные леса можно будет сдавать в аренду, но вряд ли многих хозяев впечатлит возможность такого заработка. Именно по этим причинам чаще предпочтение отдают традиционному дереву, материалу легкому во всех смыслах.
Еще один важный момент при выборе материала — экономическая целесообразность. Многие считают, что отдавать предпочтение металлу логично только в одном случае: если его можно «раздобыть» бесплатно. Если прибавить к цене «железа» стоимость крепежных элементов, а также сварочные работы, то самодельные леса обойдутся дороже заводских. По крайней мере, покупных деревянных изделий.
Теперь пара слов о древесине, которая не должна иметь серьезных дефектов. Идеальным материалом считают еловые доски, отличающиеся минимальным весом и таким же количеством сучков. Однако они не всегда есть в хозяйстве, чего не скажешь о сосне. Это второй потенциальный кандидат, но его необходимо сначала проверить на прочность.
Для испытания элементы длиной 2-2,5 м укладывают на невысокие стойки-столбики из кирпича, затем встают на середину доски и прыгают несколько раз. Если доска без проблем выдерживает такие эксперименты, то ее можно без опаски использовать для изготовления строительных лесов.
Саморезы или гвозди?
Это еще один пункт, на котором нужно остановиться, поскольку от крепежных элементов зависит прочность конструкции. Естественно, деревянные леса не предназначены для долгого использования. Когда завершаются работы, их просто разбирают. Однако в этом случае роль играет не простота демонтажа, а надежность крепежа.
Для изготовления деревянных конструкций рекомендуют использовать саморезы, но только если дело не касается приспособлений для работы на относительно большой высоте. В данном случае предпочтительны как раз гвозди. Они сделаны из мягкого металла, поэтому могут погнуться, но не сломаются. Саморезы из закаленной стали — худшее решение. Лучшее — анодированные крепежные элементы, но и они не безгрешны, так как тоже способны преподнести неприятный сюрприз.
Оптимальным решением будут гвозди. Однако существует еще один способ. Сначала все детали соединяют с помощью анодированных саморезов. Если после проверки не выявляют никаких проблем с надежностью, то в каждое соединение вбивают по 2-3 гвоздя.
Виды и узлы строительных лесов из металла
При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.
Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.
Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

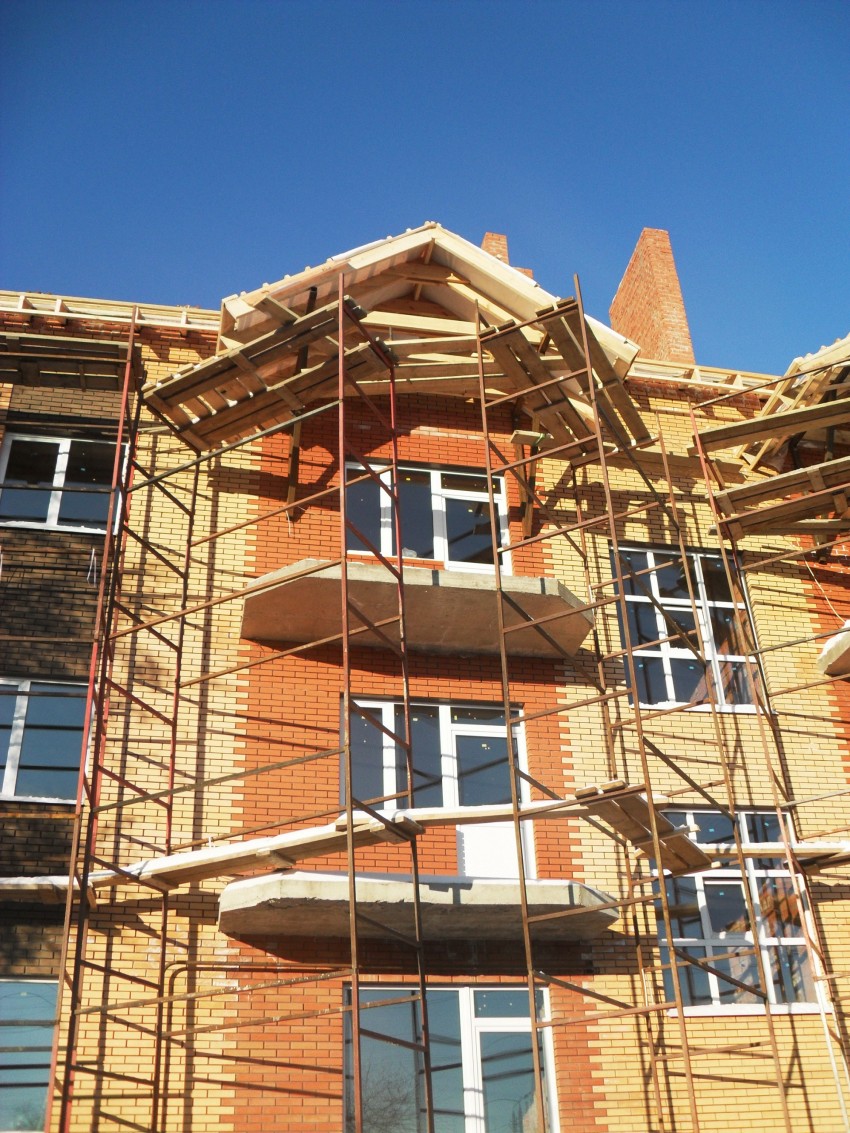

Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.
Принцип соединения штыревых лесов

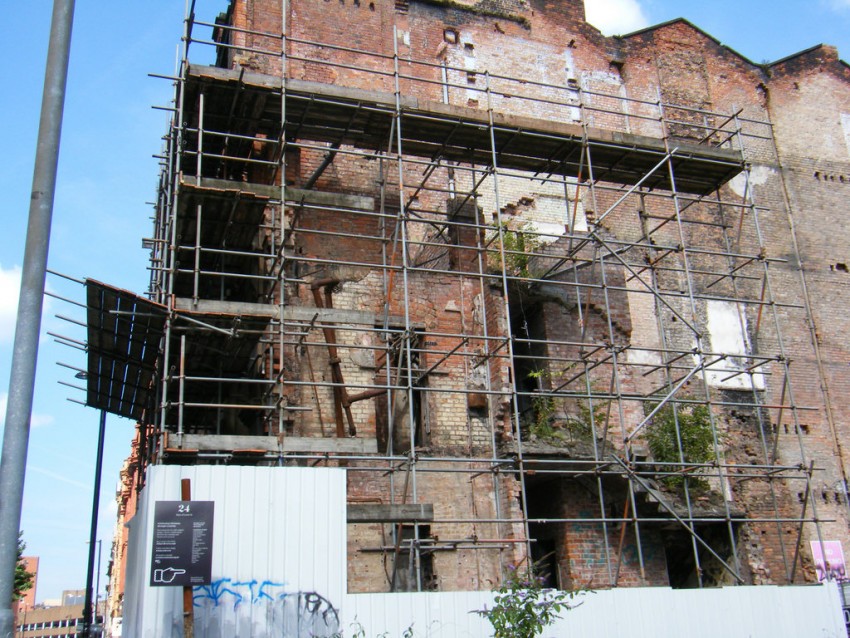

Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).
Хомутовые леса — быстрый монтаж/демонтаж

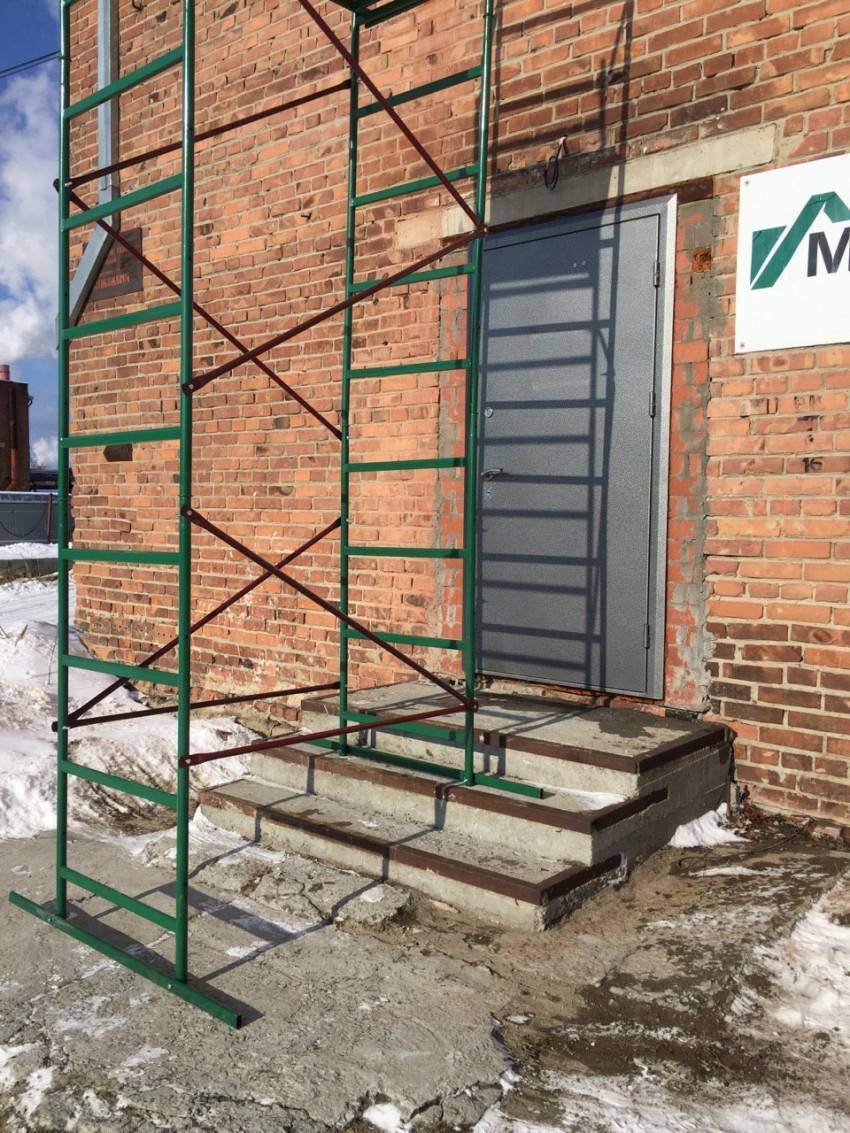

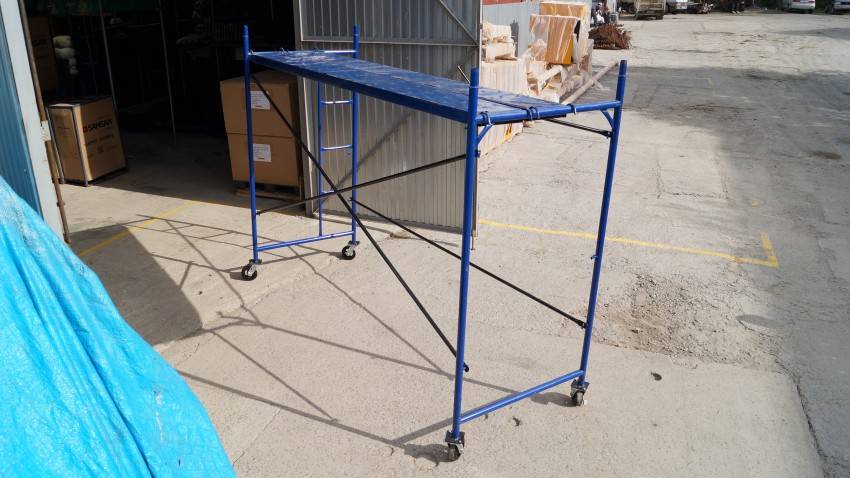

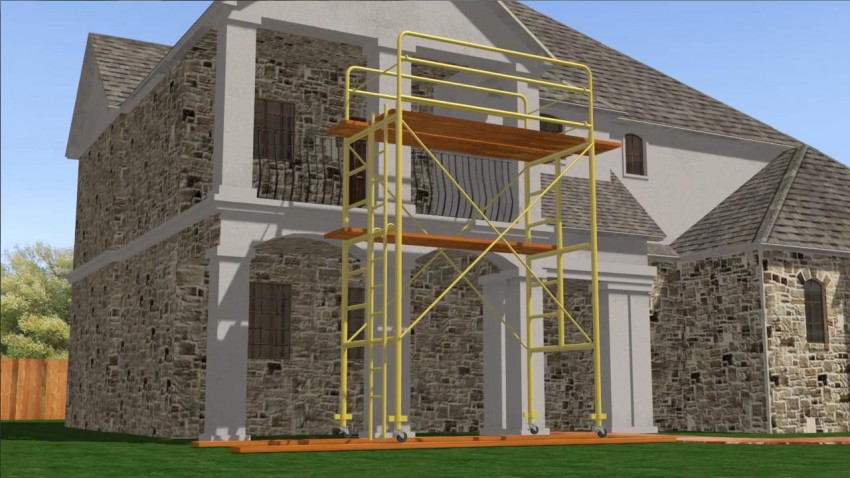

Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны
При таком способе важно идеально подобранные размеры труб, чтобы не было люфта. Рамные леса — принцип крепления поперечин и укосин. Рамные леса — принцип крепления поперечин и укосин
Рамные леса — принцип крепления поперечин и укосин
Клиновые. При общей схожести конструкции отличаются формой соединения
На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.
Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы
При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.
Разновидности строительных лесов по материалам и способам креплений
Производя практически любое строительство или капитальный ремонт зданий и помещений, используются такие специальные конструкции, как леса. Основной их задачей есть замена приставных лестниц и обеспечение проведения безопасных работ на значительных высотах. Выбор строительных лесов из древесины будет более простым и выгодным в финансовом плане. Изделие из металла будет более надёжным.
Металлические строительные леса
Имеют различные варианты крепежа и конструкций, например:
Клиновый крепёж
Название следует из способа особого клиновидного фиксирования частей конструкции. Главным преимуществом таких изделий является повышенная надёжность, возможность выдерживать повышенные нагрузки. Также они выделяются быстротой монтажа и разборки. Применяют клиновый вариант на профессиональной стройке, особенно если есть необходимость подъёма значительных тяжестей.
Клиновый крепёж строительных лесов Источник tehno.su

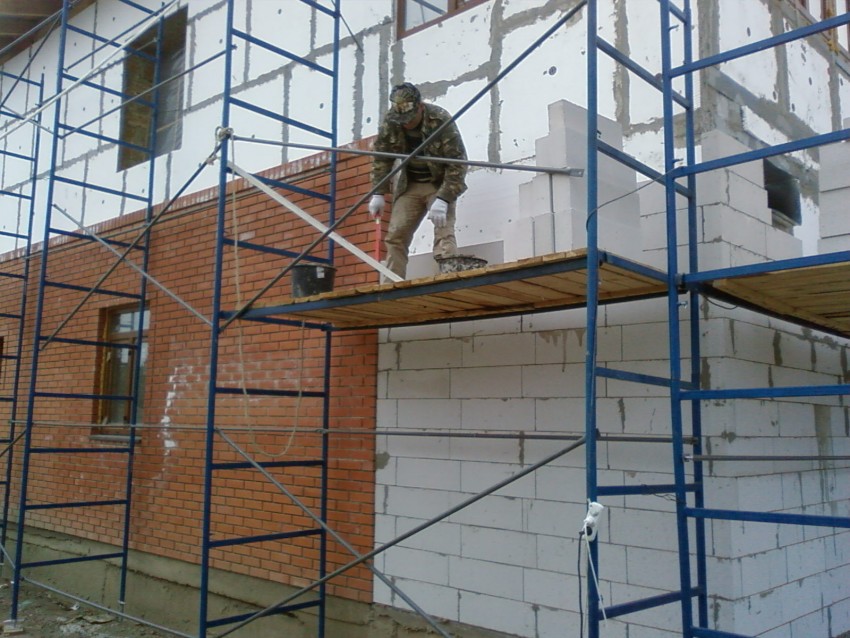

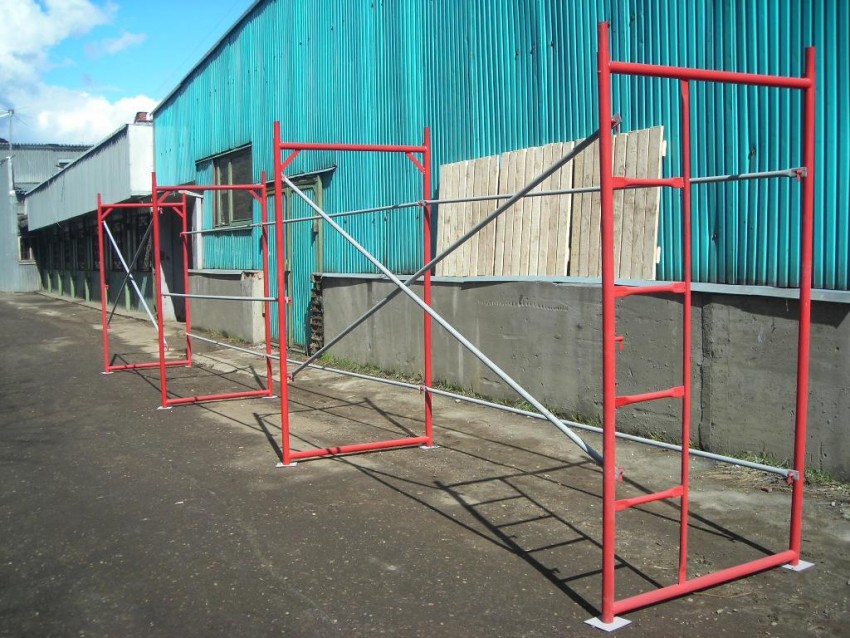

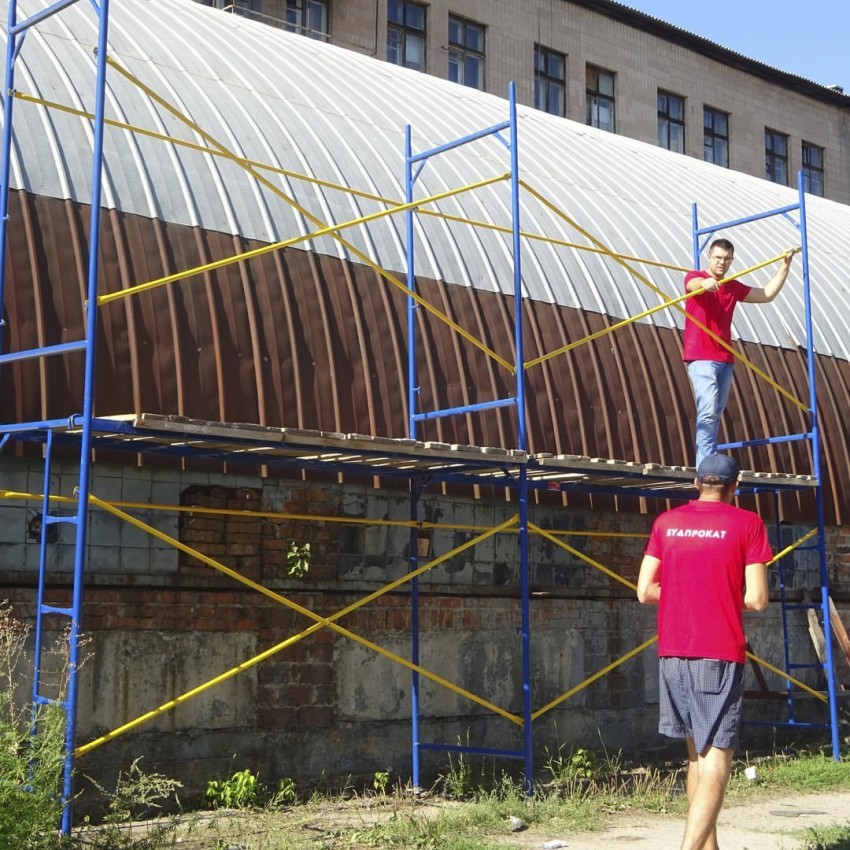

Рамная конструкция
Главным конструктивным элементом этих лесов будет рама с жёсткой установкой. В основном их применение сводится к обеспечению покрасочно-штукатурных действий. Особенностью вида есть связь рамы с горизонтальными стойками и диагональными рейками, при помощи узловых соединений. Популярен такой вариант лесов из-за своей дешевизны.
Леса строительные рамного типа Источник readonline.com.ua
Штыревое соединение
По названию становится ясно, что штырь является главным способом соединения элементов конструкции. Этот вариант очень популярен, т.к. легко собираются и демонтируются прямо на стройплощадке в процессе работы, и происходит это достаточно быстро.
Штыревые строительные леса Источник prom.st

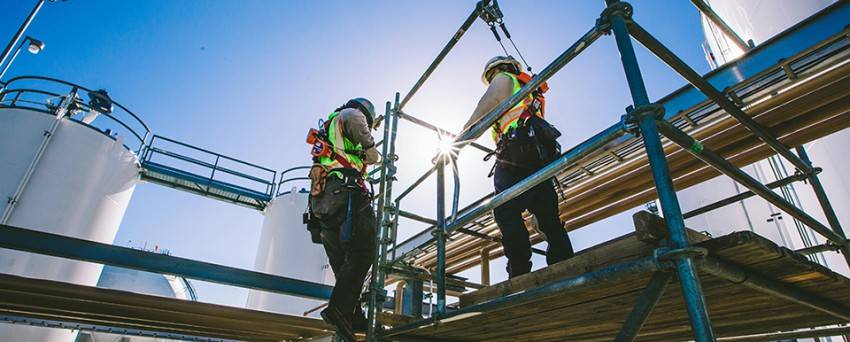

Хомутовое крепление
Эта конструкция не подойдёт обывателю, который думает, как сделать леса своими руками, т.к. этот вариант для профессионалов, работающих с объектами, имеющими сложную конфигурацию. Леса отличаются большими габаритами (особенно высотой) и размерами рабочего пространства. Подбор высотности яруса и величины стойки производятся конкретно для каждого объекта строительства специалистами.
Так выглядит хомутовое крепление на строительных лесах Источник stroyportal.ru

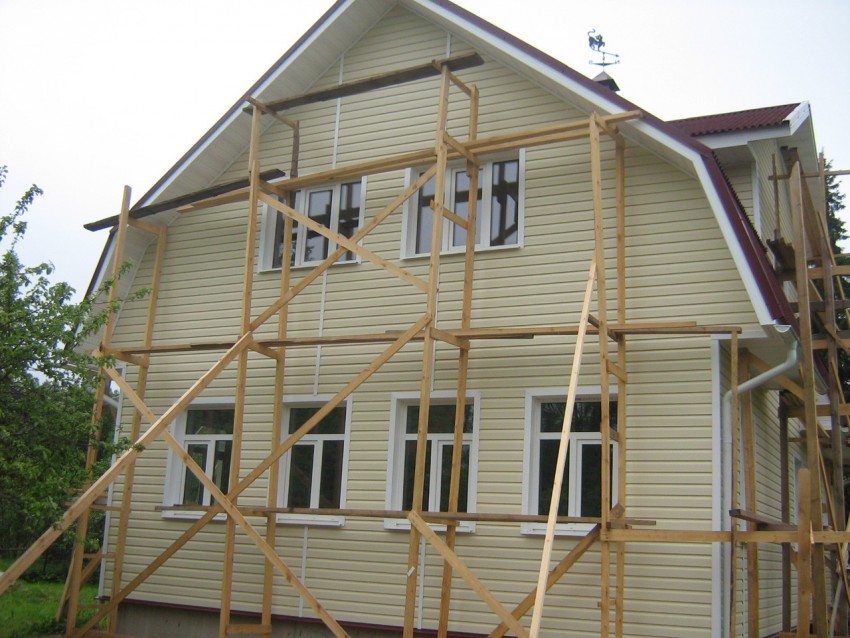

Деревянные строительные леса
Использование древесины для изготовления лесов – это наименее трудозатратный вариант для частных работ по строительству или ремонту. Обычно изделия делают небольшими, а если нужно, то удлиняют путём соединения нескольких подобных секций.
Далее более подробно разберёмся, как сделать леса из досок, и рассмотрим их поэтапную сборку.
Сложные профессиональные конструкции деревянных строительных лесов Источник stroyportal.ru
Процесс изготовления лесов

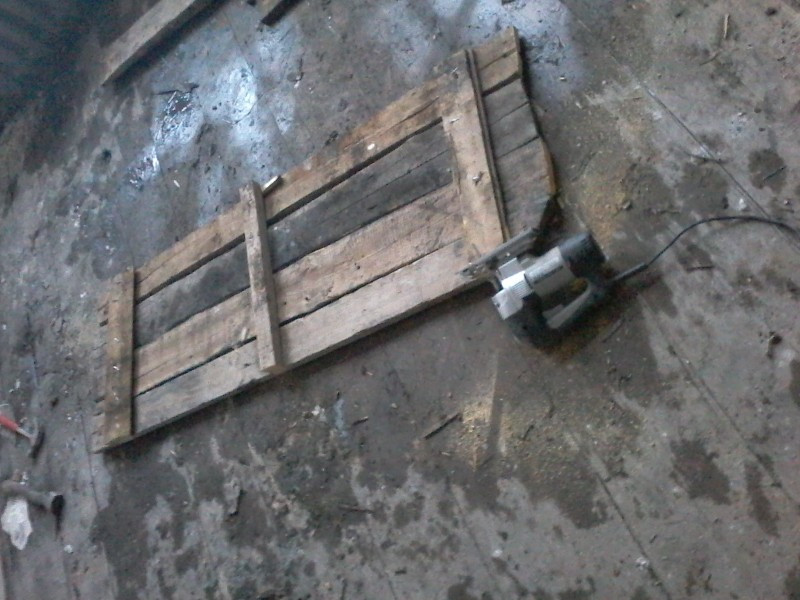

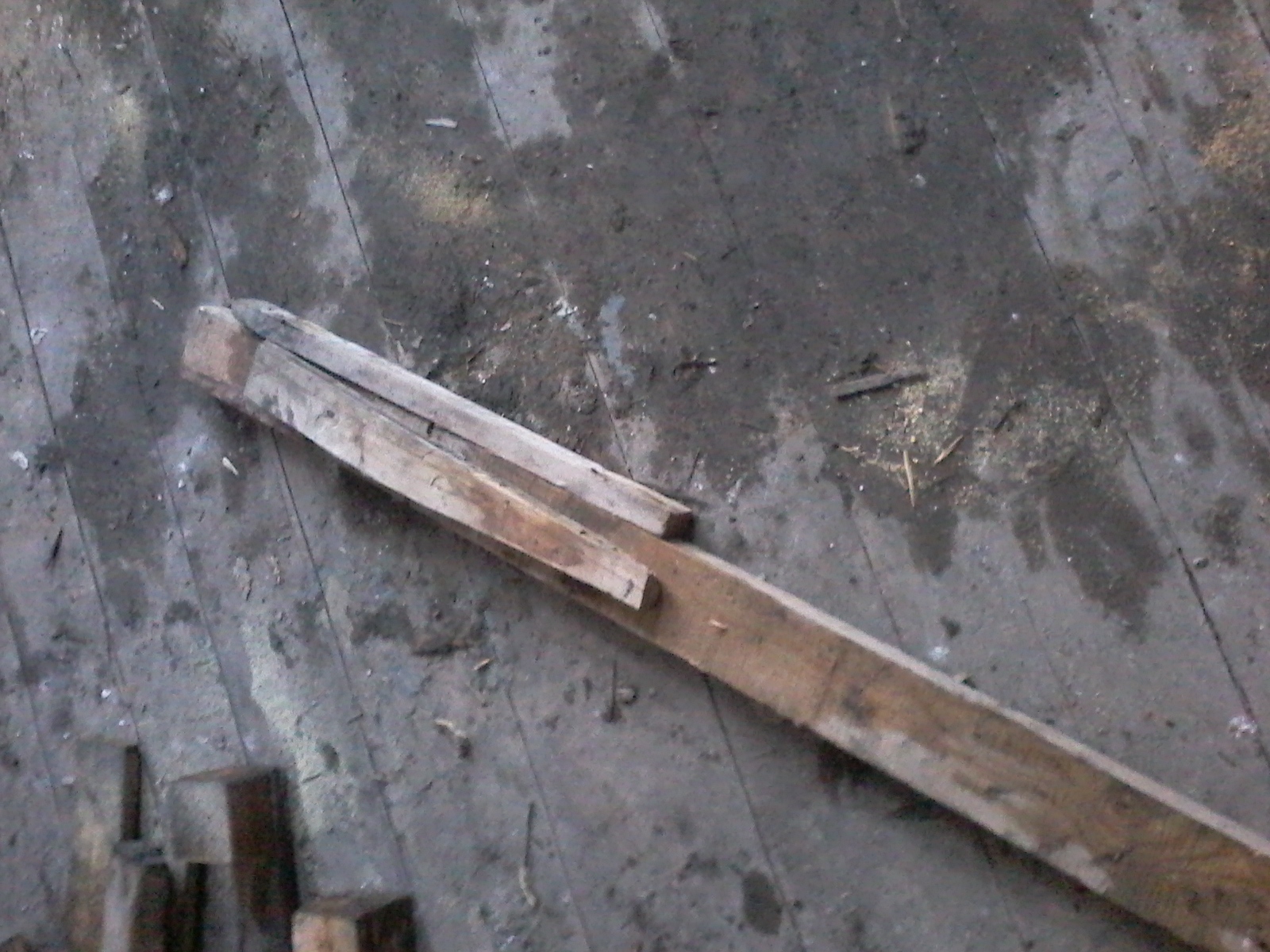

1. Первым делом необходимо изготовить основание. Для этого берём два бруса и закрепляем их между собой при помощи вспомогательных досок. Доски закрепляем с помощью саморезов. 2. Верхнюю часть бруса обрезаем под углом. Скос на брусе необходим для дальнейшего крепления остальных деталей конструкции.
3. Готовая часть основания имеет вид: 4. Далее к месту среза крепим доску длиной в 1 м. 5. Последовательно закрепляем к верхней планке ещё три части изготовленных брусьев. Благодаря наличию скосов на брусьях, конструкция приобретает устойчивую форму. 6. Чтобы конструкция лесов была более надёжной и прочной, необходимо усилить её при помощи вспомогательных планок. Планки закрепляем в верхней и средней части конструкции. Такую работу выполняем с обеих сторон подставки. 7. Дополнительно закрепляем подставку у основания с нескольких сторон. 8. Готовая часть лесов имеет вид: 9. Усиливать конструкцию подставки можно также в центральной части, при этом располагая крепёжные доски по диагонали. 10. Для выполнения работ на подставки выкладывают деревянный настил, который будет служить местом передвижения. 11. Подставок для лесов можно сделать столько, сколько необходимо для выполнения безопасных работ. Подставки легко переносить с места на место, при этом, не разбирая их. Помимо того, подобную конструкцию можно использовать на различной местности и при выполнении работ любой сложности. 12. Высоту деревянных лесов можно регулировать при помощи увеличения высоты деревянного настила.
Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.
У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.
Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.
Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.
Как собрать деревянные леса
Что понадобится для монтажа лесов

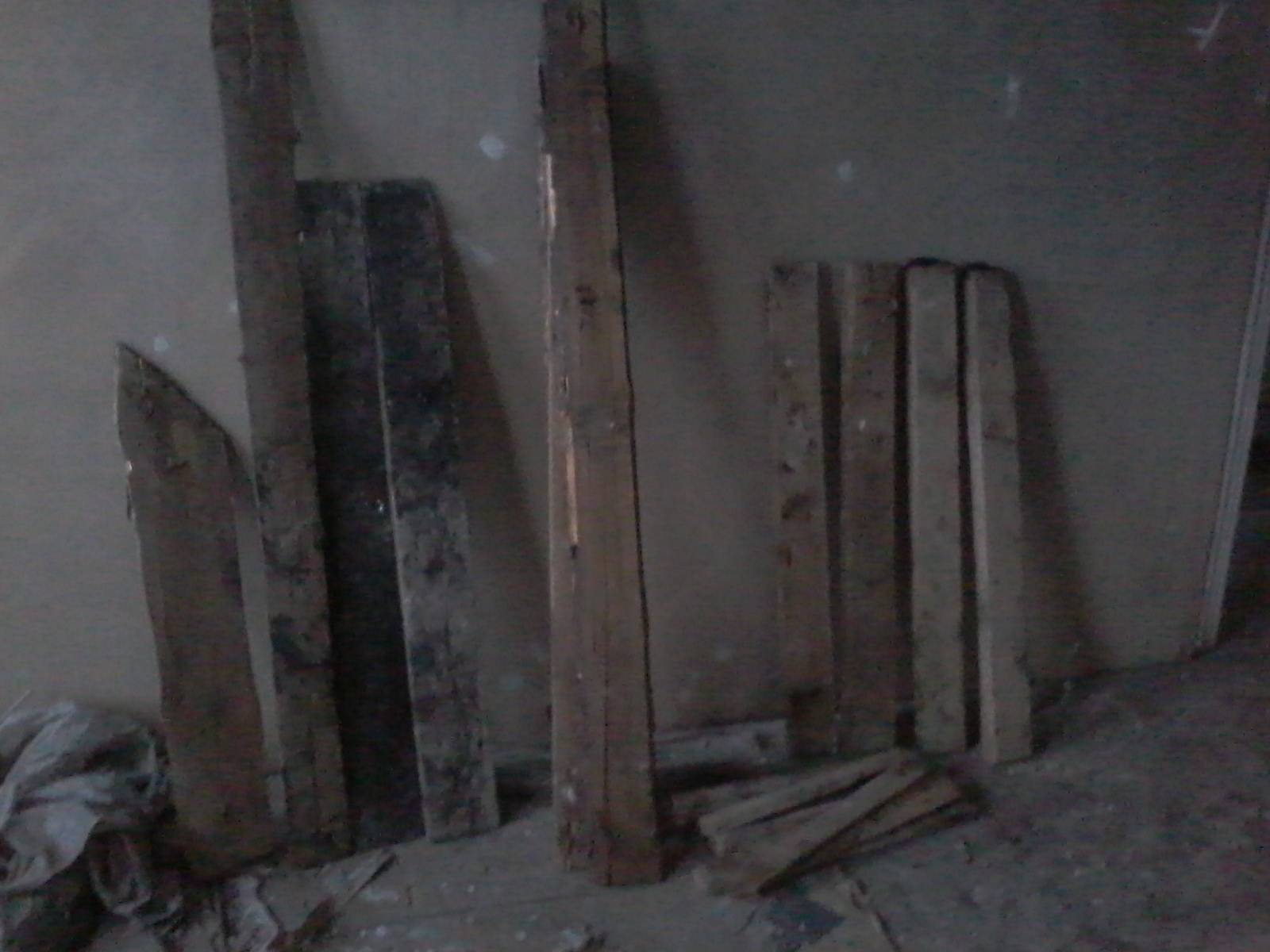

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

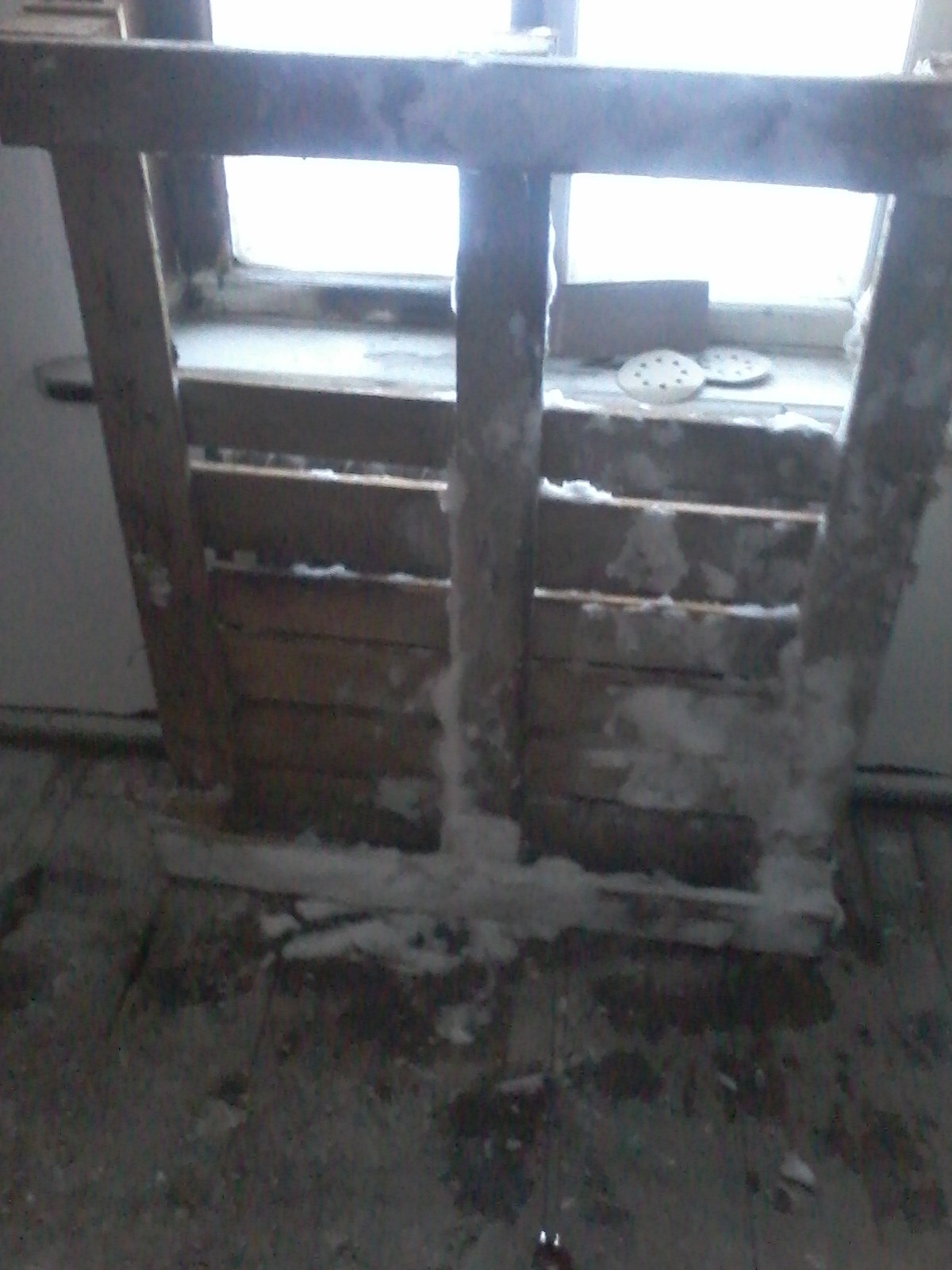

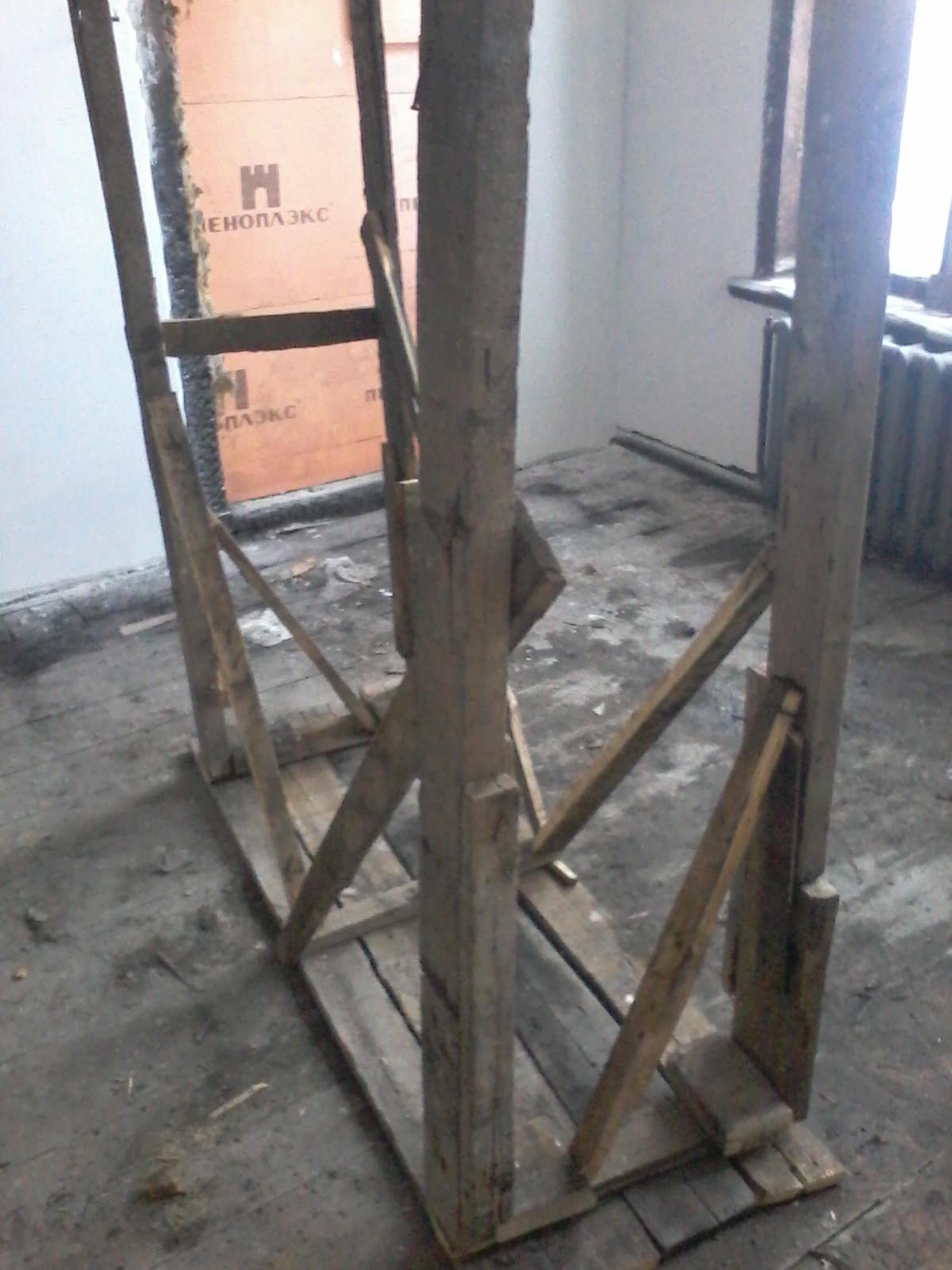

Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.
Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».
Подготовка дополнительных стоек

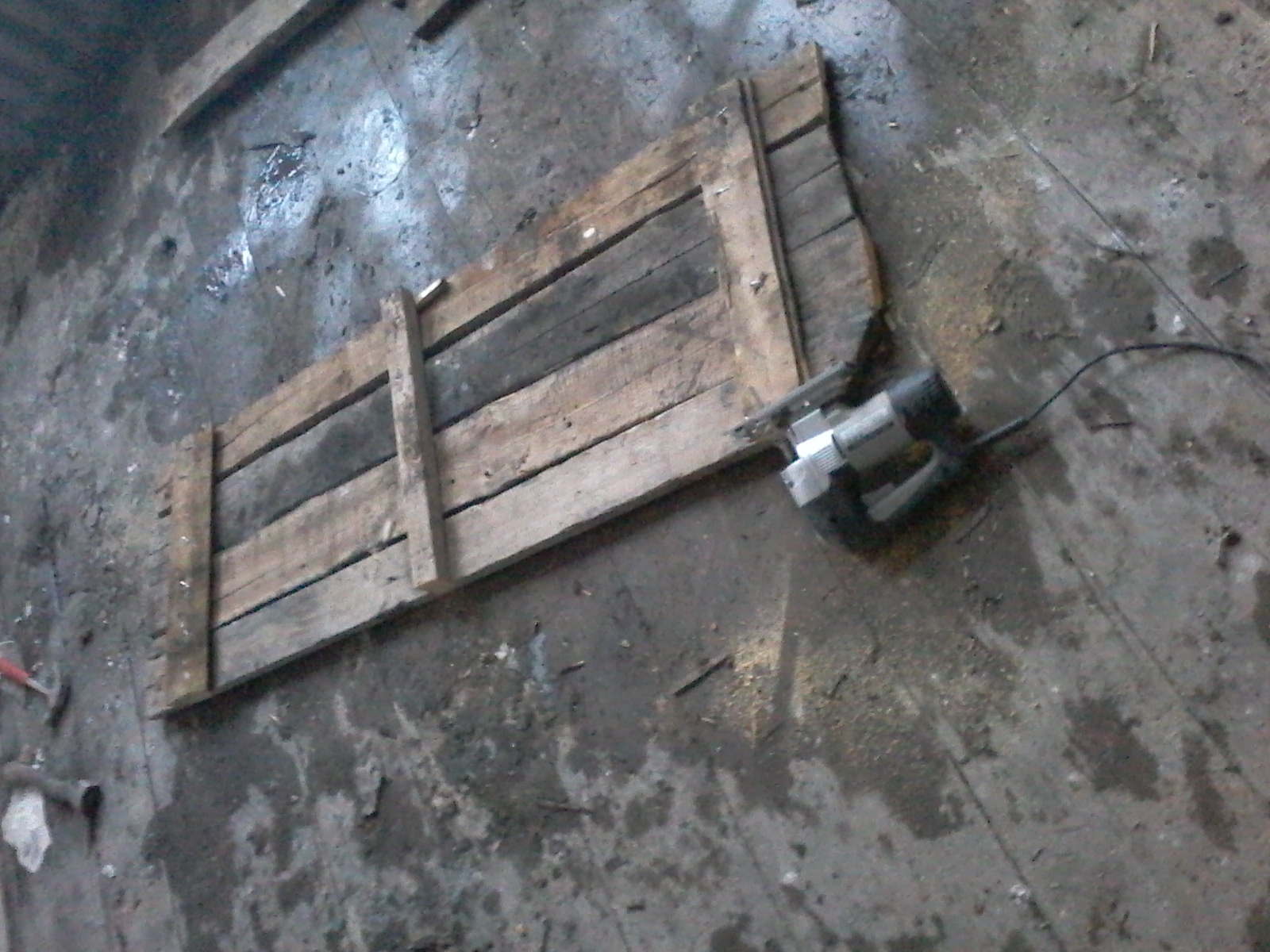

Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
Фото строительных лесов своими руками
Также рекомендуем просмотреть:
- Полировка фар своими руками
- Точилка для ножей своими руками
- Антенный усилитель
- Восстановление аккумулятора
- Мини паяльник
- Как сделать электрогитару
- Оплетка на руль
- Фонарик своими руками
- Как заточить нож для мясорубки
- Электрогенератор своими руками
- Солнечная батарея своими руками
- Течет смеситель
- Как выкрутить сломанный болт
- Зарядное устройство своими руками
- Схема металлоискателя
- Станок для сверления
- Нарезка пластиковых бутылок
- Аквариум в стене
- Врезка в трубу
- Стеллаж в гараж своими руками
- Симисторный регулятор мощности
- Фильтр низких частот
- Вечный фонарик
- Нож из напильника
- Усилитель звука своими руками
- Трос в оплетке
- Пескоструйный аппарат своими руками
- Генератор дыма
- Ветрогенератор своими руками
- Акустический выключатель
- Воскотопка своими руками
- Туристический топор
- Стельки с подогревом
- Паяльная паста
- Полка для инструмента
- Пресс из домкрата
- Золото из радиодеталей
- Штанга своими руками
- Как установить розетку
- Ночник своими руками
- Аудио передатчик
- Датчик влажности почвы
- Счетчик Гейгера
- Древесный уголь
- Wi-Fi антенна
- Электровелосипед своими руками
- Ремонт смесителя
- Индукционное отопление
- Стол из эпоксидной смолы
- Трещина на лобовом стекле
- Эпоксидная смола
- Как поменять кран под давлением
- Кристаллы в домашних условиях
Помогите проекту, поделитесь в соцсетях
Нормативные документы
Вскользь требования к лесам упоминаются в бесчисленных руководствах по охране труда; однако сколь-нибудь серьезное внимание их конструкции уделяется всего в двух документах:
- ГОСТ 24258-88 описывает использованию при строительстве средств подмащивания;
- СНиП 12-03-99 посвящен безопасности труда в строительстве; средства подмащивания упоминаются в разделе 7.4 этого документа.
Давайте углубимся в изучение требований.
ГОСТ 24258-88
В первую очередь ГОСТом нормируется расчетная нагрузка на леса в зависимости от их типа и высоты площадки над уровнем грунта.
| Тип лесов | Высота от уровня грунта, метры | Нормативная нагрузка на 1 м2 поверхности, кгс |
| Стоечные приставные (то есть требующие крепления к конструкциям здания) | Не более 100 | 100 – 500 в зависимости от вида работ и материала здания |
| Свободностоящие | Не более 20 | 100 – 200 |
| Передвижные | Не более 20 | 100 – 200 |
| Навесные | Не более 20 | 100 – 200 |

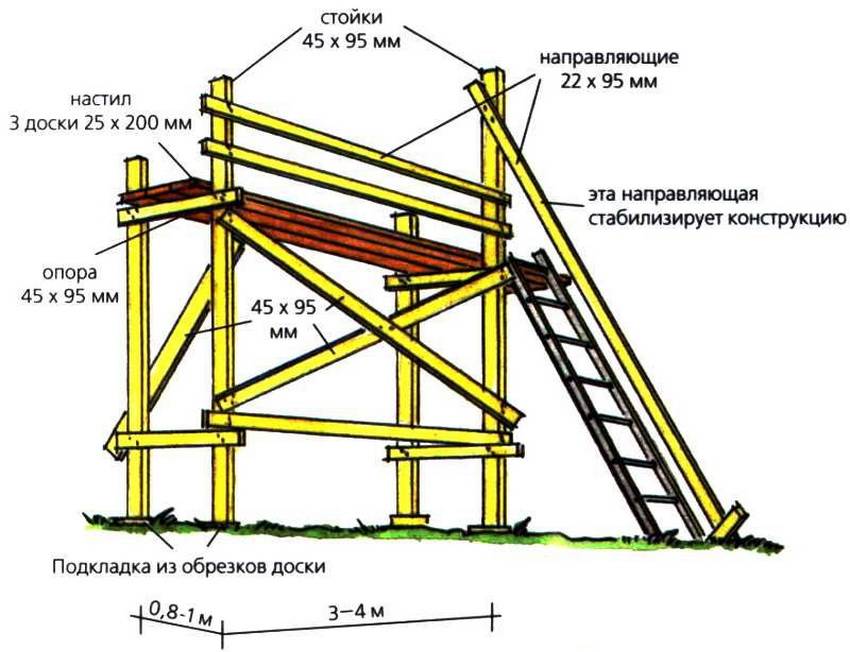

Один из вариантов конструкции деревянных приставных лесов.
Идея нормирования нагрузки получает развитие в следующей части документа:
- Леса должны выдерживать как постоянную нагрузку собственной массой, так и временные нагрузки – вес людей, стройматериалов и давление ветра.
- При расчете коэффициент надежности принимается равным 1,2 для веса людей и материалов; для расчетной ветровой нагрузки он берется равным 1,3. Стало быть, при максимальной расчетной нагрузке в 100 кг/м2 площадка подмостей должна выдерживать не менее 120 кг/м2; силой ветра в случае невысокой деревянной конструкции с решетчатыми вертикальными элементами можно пренебречь.
При таком исполнении лесов ветровую нагрузку можно не рассчитывать.
Отдельно оговаривается ограждение рабочих площадок:
- При высоте настила более 1,3 метра от уровня грунта он должен иметь ограждение.
- Расстояние между соседними горизонтальными конструктивными элементами ограждения (перилами, поручнями и т.д.) не должно быть меньше 45 сантиметров.
СНиП 12-03-99
Какими должны быть устройство деревянных лесов и условия их установки согласно второму документу?
- Площадка под леса должны быть выровнена и утрамбована. Кроме того, с нее должен быть организован отвод дождевых вод. Если в силу каких-то причин эта инструкция невыполнима, подмостки снабжаются регулируемыми опорами или иными средствами, позволяющими сделать рабочий деревянный настил строго горизонтальным.
- Если леса не обладают необходимой устойчивостью, они могут крепиться с конструкции здания. При этом крепить подмостки к балконам, карнизами прочим выступающим архитектурным элементам строго запрещено.
- Подмостки вблизи автомобильных проездов снабжаются отбойным брусом и размещаются не ближе 0,6 метра от максимально выступающих за дорожное полотно габаритов проезжающего автотранспорта.
- Рабочие настилы должны быть ровными и иметь зазор между досками не более 5 миллиметров. Если под лесами есть проход или ведутся смежные работы, настил не должен иметь зазоров вообще.
- Высота ограждения настила не должна быть менее 110 сантиметров. Бортик настила, препятствующий падению инструментов и материалов, делают не ниже 10 см.

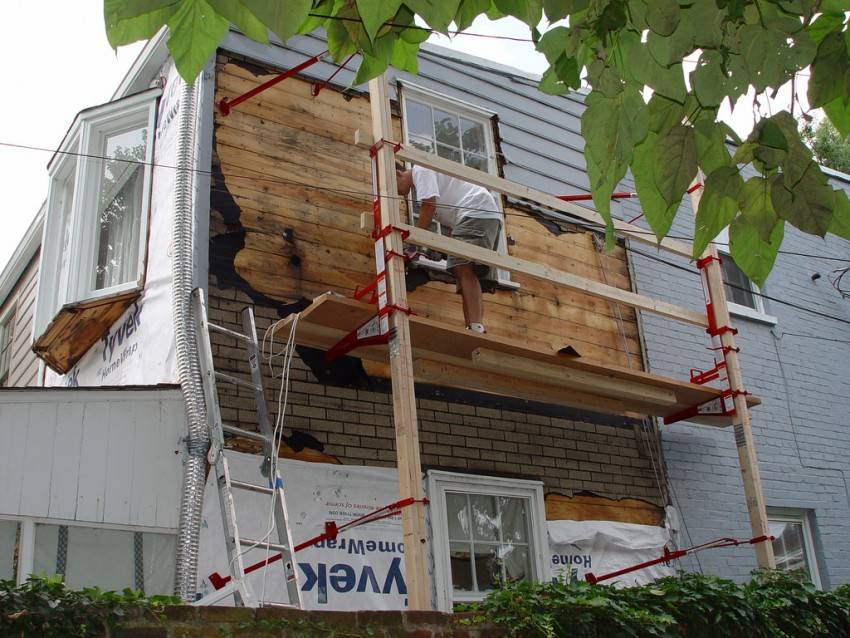

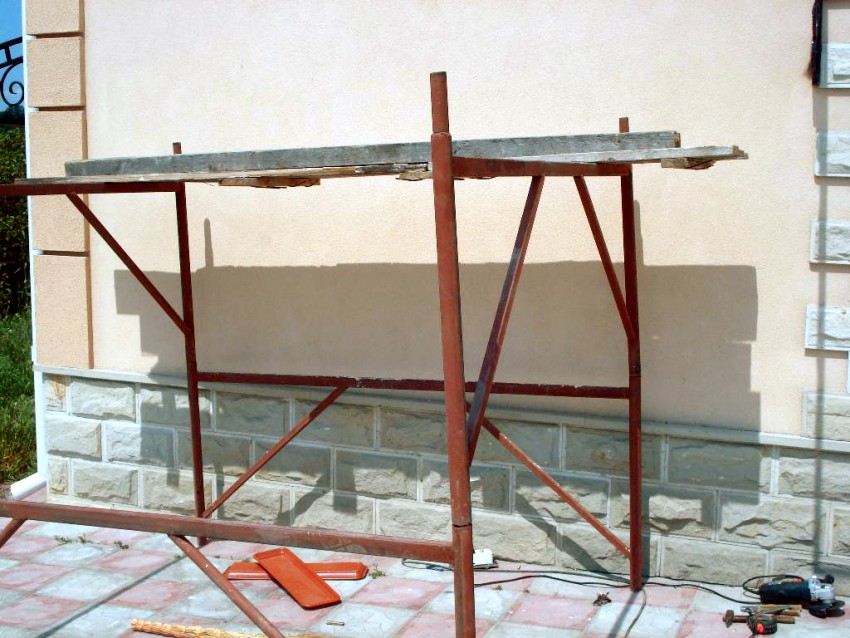

Комбинированное решение: стальной каркас и деревянный настил
Обратите внимание на бортики на каждом ярусе
- Щиты смежных настилов укладываются с нахлестом на опору. При этом нахлест щитов в каждую сторону относительно опоры не должен быть меньше 20 см.
- При высоте до 4 метров леса могут приниматься в эксплуатацию прорабом или мастером участка. При высоте более 4 метров назначается приемная комиссия; результат приемки актируется. В дальнейшем сооружение осматривается прорабом или мастером не реже одного раза в 10 дней.
Образец акта приемки.
Приставные подмости и строительные козлы
Приставные подмости применяются для несложных отделочных работ, где используются легкие материалы. Деревянные конструкции прислоняются к поверхности стены здания и удерживаются за счет упора. Несмотря на то что установка выглядит ненадежной, работать на ней удобно и безопасно. Существует два варианта исполнения приставных подмостей: традиционный и армянский. Первая установка является простой и надежной, однако она не регулируется по высоте. Ее можно использовать для подшивки свеса кровли, монтажа водостока и других работ, которые характеризуются небольшим разбросом высоты.
Армянские леса производятся из минимального количества материалов, легко и быстро собираются, передвигаются и разбираются. Главное – изготовить треугольники, поднять на заданную высоту, расположить с шагом 3 м и подпереть их наклонными балками, которые фиксируются в земле.
При наружной отделке одноэтажных зданий и для работ на фронтонах применяются строительные козлы, где настил укладывается на деревянные перекладины. Установки также используются в тех случаях, когда на стены нельзя ничем опираться. Конструкция является негромоздкой и легкой, ее можно передвигать в нужное место.
Такая конструкция как строительный козел используется для проведения работ на небольшой высоте
Строительный козел является четвероногим деревянным сооружением, напоминающим по форме букву «А», высота которого достигает роста мастера. Количество распорок может быть произвольное. Для соединения верхних концов опор применяются обычные навесы. Ножки фиксируются с помощью ограничителей. С одной из сторон стойка может быть выполнена вертикально, без наклона. Это позволит установить конструкцию ближе к стене, что удобно при покраске, конопатке или профилактической обработке.
Благодаря множеству вариантов строительных лесов имеется возможность подбора конструкции, необходимой для выполнения конкретных работ
Устройство конструкции
Они представляют собой конструкцию, состоящую из вертикальных и горизонтальных элементов, которые соединяются между собой. Вертикальные элементы называются стойками или столбами, а горизонтальные – перекладинами или балками. Стойки и перекладины соединяются с помощью сварки или заклепок. Конструкция строительных лесов может иметь различные размеры, в зависимости от конкретной задачи и условий строительства.
Одним из главных элементов является рама, которая образуется соединением двух стоек и двух перекладин. Рамы могут иметь различные размеры, их количество и расположение зависит от величины здания, которое строится, и высоты, на которой необходимо работать. Кроме того, для обеспечения надежности конструкции могут использоваться дополнительные элементы, такие как диагональные скобы, которые соединяют стойки и перекладины под определенным углом для увеличения жёсткости конструкции.

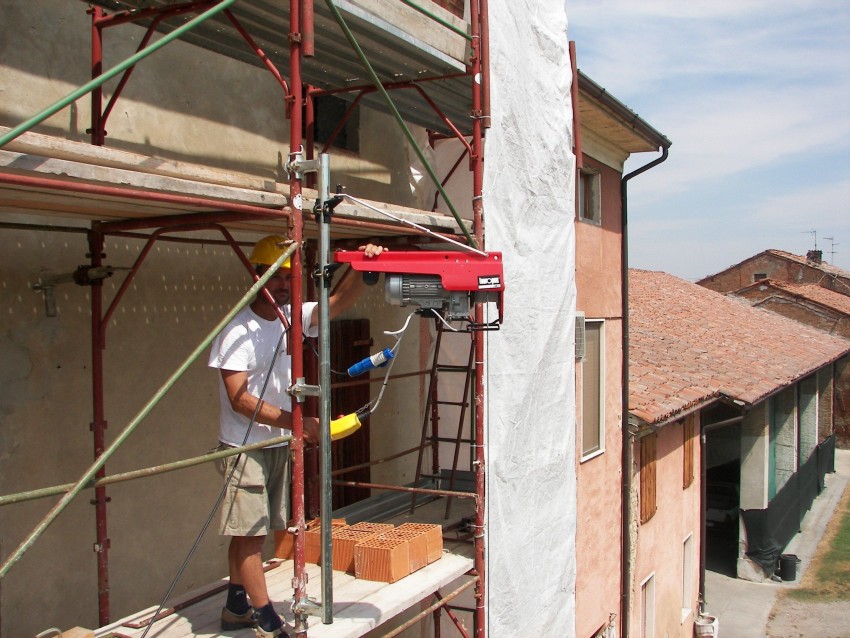

Кроме того, для удобства работы часто устанавливают лестницы и подъемники. Подъемники используются для быстрого перемещения рабочих и материалов на большие высоты. Правильный монтаж и использование качественных материалов позволяют избежать опасных ситуаций и обеспечить комфортные условия работы.
Подмостки приставного типа
Конструкция получила свое название из-за того, что их просто прислоняют к стене, а не крепят. Удерживаются они за счет упора. Чем больше нагрузить эти строительные леса, тем прочнее они будут стоять. Есть два вида конструкции, которые выполнены по форме буквы «Г», но они развернуты в разные стороны.
На первом рисунке надежная и простая конструкция подмостей. Их единственным недостатком является то, что их нельзя регулировать по высоте. Будет удобно подшить свес кровли, почистить или установит водосток, в общем все работы, которые не имеют большой разброс высоты. Некоторые даже смогли приспособить такие подмостки для строительства дома из бруса. По ребрам упоров будет удобно поднимать или закатывать бревна. Они достаточно надежные, так как могут выдержать на себе бревно 11 метров и трех человек в придачу.
На втором рисунке изображены армянские строительные леса или подмостки-конверт. Эта конструкция тоже надежная и простая, хотя на первый взгляд и не скажешь. Но все же это проверено тысячами людей, которые использовали их при строительстве. Это привлекательно те, что требуется минимальное количество строительных материалов, и произвести сборку/разборку/транспортировку можно за несколько минут. Главное, это изготовление треугольников, а установка на нужной высоте не отнимет много времени – поднять треугольники, подпереть балкой, которую после требуется зафиксировать в земле.
На то, чтобы изготовить треугольники, используют доску с толщиной в 4-5 см и шириной 10-15 см. Вертикальная часть может быть длинной, чтобы было удобно поднимать за нее подмостки на требуемую высоту. Перекладина сверху должна быть в длину от 0.8 до 1 метра, и на нее будут уложены доски настила. Они тоже будут в толщину 5 см, а в ширину – чем больше, тем лучше, желательно 15 см.
Упоры должны быть сделаны из бруса или доски с толщиной не меньше 5 см, трубы не меньше 7,6 см в диаметре или сечения (для профилированных труб не менее 5*4 см). Во время установки упора его следует ставить точно в угол, забить в землю, дополнительно зафиксировать и вбить клинья. Для исключения риска бокового сдвига, установленные упоры следует зафиксировать несколькими укосинами, которые соединят все в жесткую и крепкую конструкцию. Для укосин можно использовать необрезную доску, если она есть, главное, чтобы параметры ширины и толщины было не меньше минимального предела.
Если требуется дорастить упорные доски (чтобы были больше 6 метров в длину), следует сделать дополнительный упор. Он будет упираться в середину основания и тем самым снимать часть нагрузки. Теперь про настил строительных лесов своими руками. Его нужно делать из широкой доски с толщиной в 4-5 см. В таком случае требуется фиксировать их к треугольникам хотя бы на саморезы. Такая конструкция не предусматривает установку перил, и малейшие колебания под ногами будут вызывать дискомфорт, поэтому крайне желательно позаботиться о фиксации.
