Как штробить стены под проводку

Чем штробят стены

Стандартное расположение светильников или розеток не всегда устраивает владельца квартиры. В этом случае встает вопрос об их переносе на другое место. Для этого необходимо проделать борозды или отверстия в стенах или потолочном перекрытии. В многоэтажных домах они выполнены из бетона или кирпича. Поэтому при необходимости штробить стены под проводку лучше заранее озаботиться тем, чтобы избежать большого количества пыли.

Проделать штробы в стене можно вручную, но при необходимости укладки кабеля большой длины это займет много времени. Поэтому лучше воспользоваться электроинструментом. Для работ такого рода используют:

перфоратор,
болгарку,
штроборез,
ударную дрель,
стаместку и молоток.

Использование перфоратора имеет целый ряд недостатков. Во-первых, инструмент производит много шума. Поэтому если работы ведутся в жилом помещении многоэтажки, придется договариваться с соседями. Процесс штробления перфоратором довольно трудоемкий и занимает много времени. К тому же полученные в результате углубления имеют неровный край. Традиционная «болгарка» с алмазным кругом дает отверстия с качественной кромкой, но сами углубления имеют неровную поверхность. Это создает риск повреждения проводки, к тому же в процессе образуется слишком много пыли.

Идеальным вариантом будет штроборез. С его помощью быстро и легко можно проделать отверстия и борозды под электрический кабель. Этот инструмент осуществляет резку двумя дисками. Они изолированы кожухом, который перекрывает место соприкосновения с поверхностью. Это дает возможность пробить борозды разной глубины. Штробы получаются гладкими внутри, а их края остаются ровными.

При отсутствии электроинструмента, сделать штробу можно и вручную. С этой целью используют стамеску и молоток. Такой приём не подойдет для твердых материалов вроде силикатного кирпича или бетона. При помощи стамески в стене пробивают бороздку, которую затем углубляют и расширяют. Инструмент при этом держат в правой руке, параллельно поверхности, и ударяют по нему молотком.

Чем штробить газобетон или пеноблоки

Газобетон — один из видов ячеистого материала, искусственный камень, применяемый во время строительных работ. При его изготовлении используется кварцевый песок, цемент, специальные газообразователи и дополнительные смеси.

Материал обладает хорошими качествами и удобен в строительстве. Он имеет мягкую структуру, поэтому со штроблением не возникает трудностей.

Чтобы штробить стены в газобетоне или пеноблоках, можно использоваться следующий инструмент:

Штроборез, позволяющий создать ровную штробу и уменьшить потери времени на выполнение работы.
Перфоратор.
Угловая штифмашинка.
Дрель.

Можно использовать:

Победитовую коронку на 68 мм.
Шуроповерт.
Пазовая прямая фреза по дереву на 8 мм. Т.к. газобетон мягкий – это будет отличным решением. Или можно использовать сверло такого же диаметра.
Профиль для гипсокартона – чтобы штроба была ровной.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Соединения проводки, как правильно скручивать провода

В качестве альтернативы можно использовать зубило с молотком или самодельное устройство для штробления. В последнем случае применяется труба длинной 30-40 см с заостренным с одной стороны краем (про это мы упоминали выше).

Основные нюансы работы при шторблении:

- перед началом работы удаляйте с поверхности стен все лишнее (старые обои, плакаты) – они могут забить штроборез;
- перед штроблением проверяйте трассу будущей штробы на отсутствие старой проводки. Сделать это можно специальным инструментом. При возможности запитайте эл.инструмент от соседей, а свою квартиру полностью обесточьте;
- штроба должна проходить параллельно конструкциям здания – горизонтально или вертикально;
- вертикальная штроба режется сверху-вниз;
- расстояние горизонтальной штробы от потолка – не более 40см;

расстояние вертикальной штробы от дверей, окон, углов – не менее 10см;
максимальная глубина штробы – 2,5см;
если наткнулись на арматуру, измените трассу штробы. Вырубая арматуру, Вы нарушаете целостность плит, снижая несущую способность здания;
старайтесь нарезать узкие штробы шириной 3-5мм, чтобы поместился один кабель. При укладке нескольких кабелей в одной штробе, ее ширина увеличивается на ширину прокладываемых кабелей.

Всегда ли нужно штробление?

Штробление бетона под электропроводку – это создание в толще стен нешироких канавок (штроб), в которые затем укладываются кабели и другие составляющие сети. Каждая штроба выполняется в соответствии с определенными правилами и нормами безопасности, с соблюдением расстояний, с применением подходящего инструмента. Штробят стену под проводку обычно при выполнении капитального ремонта в жилье, либо при выполнении дополнительных ответвлений под новую технику, электроприборы, для переноса розеток и выключателей.

Электропроводка может меняться и без штробления, ведь такая возможность есть не всегда. Для замены кабелей используются следующие методы:

Открытый. Основные ветки проводок пропускают по плинтусам, кабель-каналам, в гофрах, коробах. Расходы на такие манипуляции на порядок ниже, чем на штробление. Этот метод отлично подходит, если планов делать полноценный ремонт нет.
По старым штробам. Когда схема расположения кабелей вполне устраивает хозяев, можно просто поменять их путем прокладки по уже имеющимся пазам.
Старая проводка. В ряде случаев достаточно проштробить стену только для монтажа новых розеток, а кабели к ним останутся прежними.

Искать другие методы, кроме полноценного штробления и замены кабелей, придется и при работе с несущими стенами. По нормативам строго запрещено воздействовать на опоры жилища, а также на плиты перекрытия. Прокладывать проводку своими руками можно только в перегородках. В противном случае придется провести кабели по полу, потолку. (Читайте статью на тему «Электропроводка в бане своими руками — как провести проводку в бане и сауне»)

Стоимость услуг специалистов

Штробление стен под проводку – самая простая разновидность штробления (в сравнении со штроблением под трубы), эти работы можно выполнить самостоятельно. Стоимость их выполнения специалистами зависит от материала стен и используемого инструмента.

Большинство фирм предоставляет эту услугу по таким ценам:

в штукатурке, гипсолитовой стене – 100 руб./ м. п.;
в кирпиче — 200 руб./ м. п.;
в бетоне — 300 руб./ м. п.;
по потолку – двойной коэффициент;
стоимость штробления нестандартной формы рассчитывается индивидуально.

Поручив штробление специалистам, можно рассчитывать на то, что они предложат оптимальный план прокладки электрокоммуникаций.

Штробление поверхностей под проводку – работа, которую можно выполнить самостоятельно, но при этом надо строго соблюдать нормы и убедиться в отсутствии запретов на штробление. Трудозатраты зависят от используемого инструмента и материала поверхности, по которой выполняется штробление. Избежать образования пыли в процессе работ позволит использование специального инструмента – штробореза вместе с пылесосом, его можно взять напрокат.

Как подготовиться к работам?

Если необходимо штробление стен в панельном доме, проводка обязательно должна проходить по несущей стене и потолку, необходимо проверить толщину слоя штукатурки. Если его недостаточно для прокладки штроб, придется дополнительно оштукатурить поверхности. Альтернативой является обшивка стен гипсокартоном, обустройство подвесного или натяжного потолка — коммуникации скроются под ними.

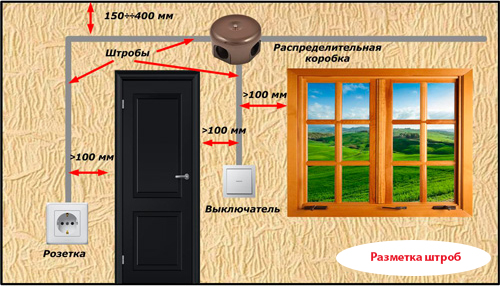

Штробление стен под электропроводку должно осуществляться по разметке, которая выполняется с помощью уровня и карандаша в соответствии с вышеприведенными нормами, с учетом расположения проемов, ниш и выступов, образующих дополнительные углы, коммуникаций, а также старой проводки.

Если она не демонтируется, ее до начала работ нужно выявить, сверившись со старым планом, при его отсутствии — с помощью тестера или индикатора, и обесточить. Новая проводка не должна совпадать или пересекаться со старой.

Карандашом проводятся по 2 параллельные линии для каждой штробы. Размечаются не только трассы штроб, но и места под выключатели, розетки, распредкоробки.

Штробление под кабель нужно делать с учетом того, что он должен укладываться внутри гофрированного рукава, толщина и глубина штроб определяется с учетом размеров последнего. Составляется план прокладки электропроводки и размещения электротехнических изделий.

Если помещение жилое, необходимо по возможности вынести мебель и оргтехнику, либо тщательно законсервировать с помощью полиэтиленовой пленки.

Чем и как сделать штробы в стенах

Профессиональный штроборез обеспечивает наилучшее качество. При отсутствии применяются перечисленные способы. У них различные трудоёмкость, объём выполненного труда и качество результата. Чтобы сделать штробление бетона или других видов стен, выбирать нужно более удобный вариант.

Болгарка УШМ

Болгаркой делают ровные края для штроба в бетоне. Применяют конструкцию с двумя параллельными дисками по ширине, которая должна быть равна ширине углубления. Болгаркой при штроблении бетона прорезают стену, делая нужную глубину. В результате получаются края канавки. Теперь нужно выбрать середину. Это можно сделать молотком и зубилом. Также берут для этого дрель или перфоратор. В последнем случае получится качественное углубление. Использование болгарки вместе с перфоратором предпочтительнее, однако тогда образуется особенно много пыли при штроблении.

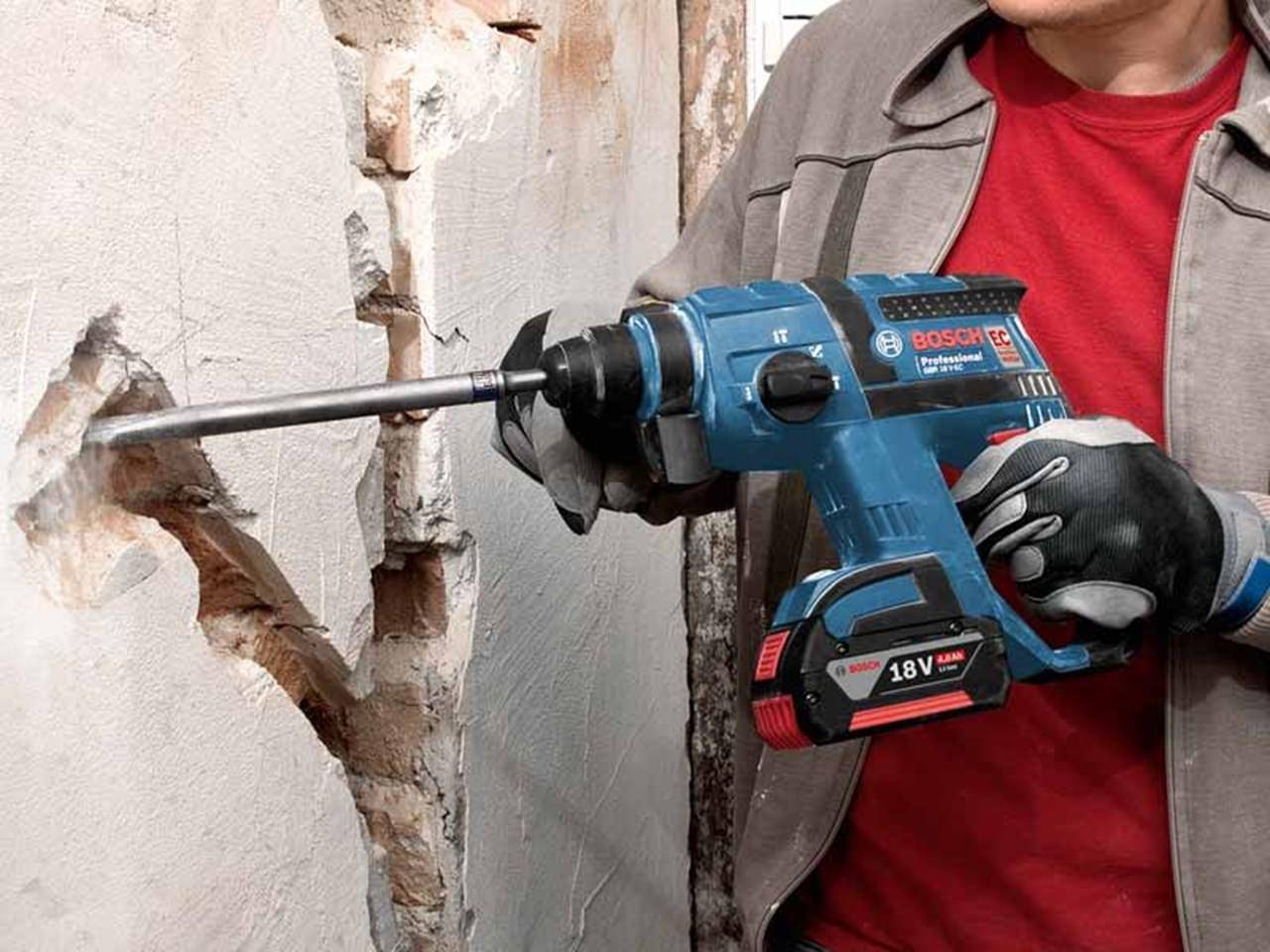

Перфоратор

Перфоратор выпускается в профессиональном или любительском варианте. Это ещё один вариант того, чем штробить бетонную стену под проводку. У него имеются различные насадки, из которых выбирают подходящую. При работе используют ударную функцию инструмента или вращение. Перфоратор позволяет делать работу качественно и точно. Удобно использовать насадки с коротким и длинным буром, а также лопатку.

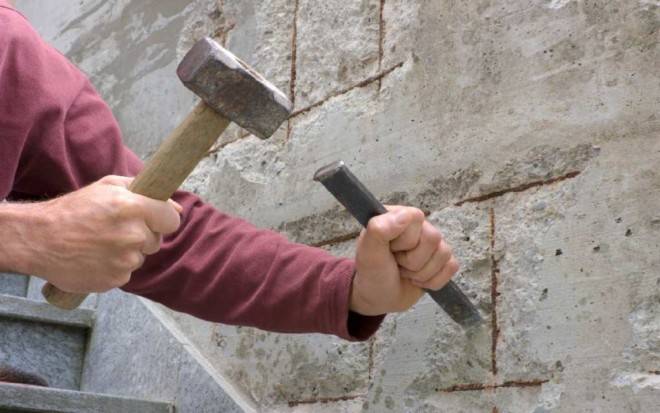

Молоток и зубило

Этот вариант распространён. Углубления делают после нанесения пометок на стене. Обрабатывая участок стены вдоль линии зубилом делают углубления. Затем ставят лезвие перпендикулярно линии и наносят сильные удары, выбивая верхний слой стены. После этого углубления увеличиваются до глубины 25 мм на всём протяжении.

Молоток и зубило подойдут специалистам, владеющим этими инструментами. Сделать ровный штроб таким способом очень трудно. Кроме низкой точности, при пробивании канавок длиной несколько метров, при таком способе действий расходуется много времени и сил. Это эффективно только тогда, когда стена сделана из относительно податливого материала, например, при штроблении газобетона. Это разумно, например, если слой штукатурки достаточно толстый. Здесь показан наиболее простой способ, как сделать штробу в бетоне.

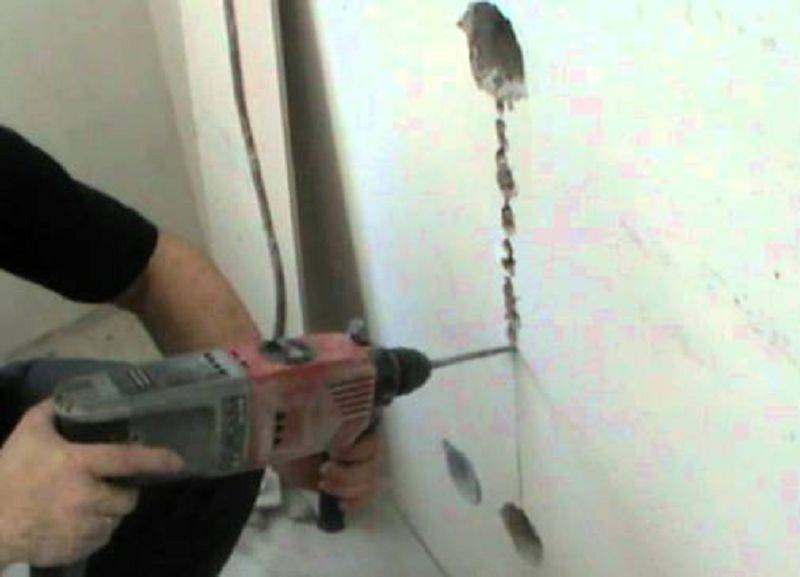

Дрель

Часто применяется дрель. Её использование будет хорошим бюджетным способом. Для работы необходимо приготовить прочные свёрла нужной толщины.

Чтобы создать канавки, сначала делают неглубокие отверстия, идущие вдоль линии. Их располагают близко друг от друга — на 1-1,5 см. Намечают место канавки. Нужно закончить работу молотком и зубилом. Ими углубляют штробу до нужного уровня. Это хороший вариант, как проштробить стену почти без пыли.

Этим способом создают штробы в различных стенах, в том числе бетонных. Однако аккуратность канавок в этом случае будет недостаточной. На создание придётся потратить много сил.

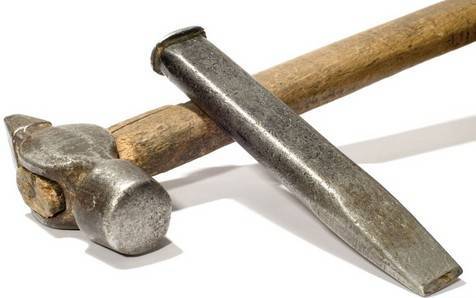

Зубило и молоток

Это экономичный, трудоемкий и требующий сноровки инструмент. Людям без надлежащей физической подготовки будет тяжело, даже изматывающе штробить стены с использованием этого инструмента. Использование в масштабных работах по кирпичной или бетонной стене в этом случае не оправдано. Его можно применить, когда основные работы по этим поверхностям выполнены и требуется доработать неровности или немного расширить углубление. Зато при работе по штукатурке эта парочка покажет себя с лучшей стороны, но, опять же, на небольших дистанциях. Словом, зубилом удобно делать последние штрихи и мелкие детали.

Этапы работы:

По маркерной разметке простукиваем боковые границы бороздки.
Под ударом молотка совершаем рабочей поверхностью зубила движение «снизу-вверх» невысокой амплитуды, как бы «подковыривая» верхний слой штукатурки.
Далее поступательными движениями углубляем канавку.

Как уже было отмечено, работа требует сноровки: важна синхронность силы удара молотка и направления хода зубила. В противном случае рискуете получить кривую линию.

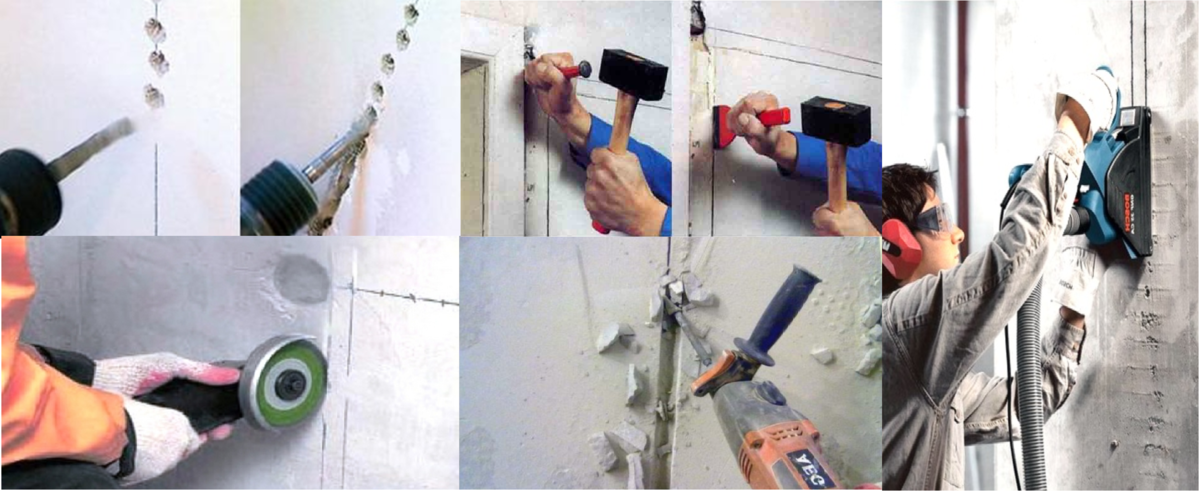

Обзор инструментов для выполнения штроб

Для обустройства штроб под силовые кабели используются профессиональные инструменты.

Наиболее востребованными из них являются:

молоток и долото;
перфоратор;
болгарка и шлифовальная машина;
штроборез.

Молоток и долото

Стандартными инструментами для выполнения штроб под проводку являются молоток и долото. С их помощью можно сделать короткие и неглубокие каналы в мягком материале – древесине, шпатлевке и штукатурке.

Рабочий процесс проводится поэтапно. Наконечником долота проделываются небольшие углубления по краям канала. Далее при помощи молотка выбивается сердцевина полости под укладку кабеля. Чтобы получить необходимую глубину штробы, снятие каждого последующего слоя должно выполняться равномерно.

К недостаткам подобного способа штробления можно отнести трудоемкость, большие временные затраты, низкое качество штроб.

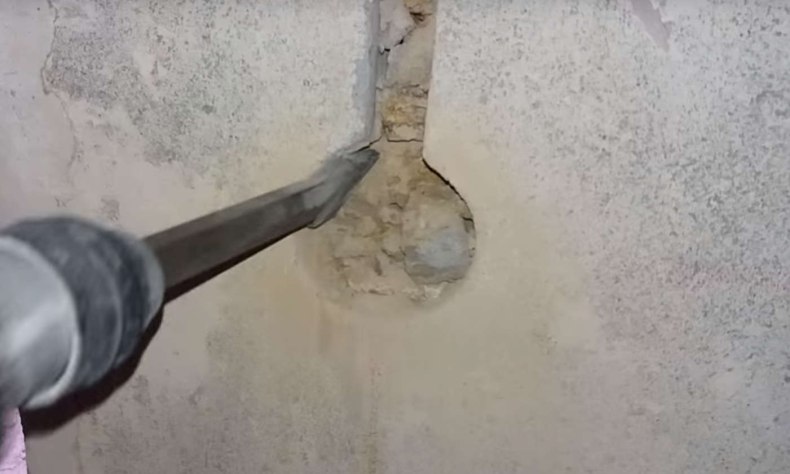

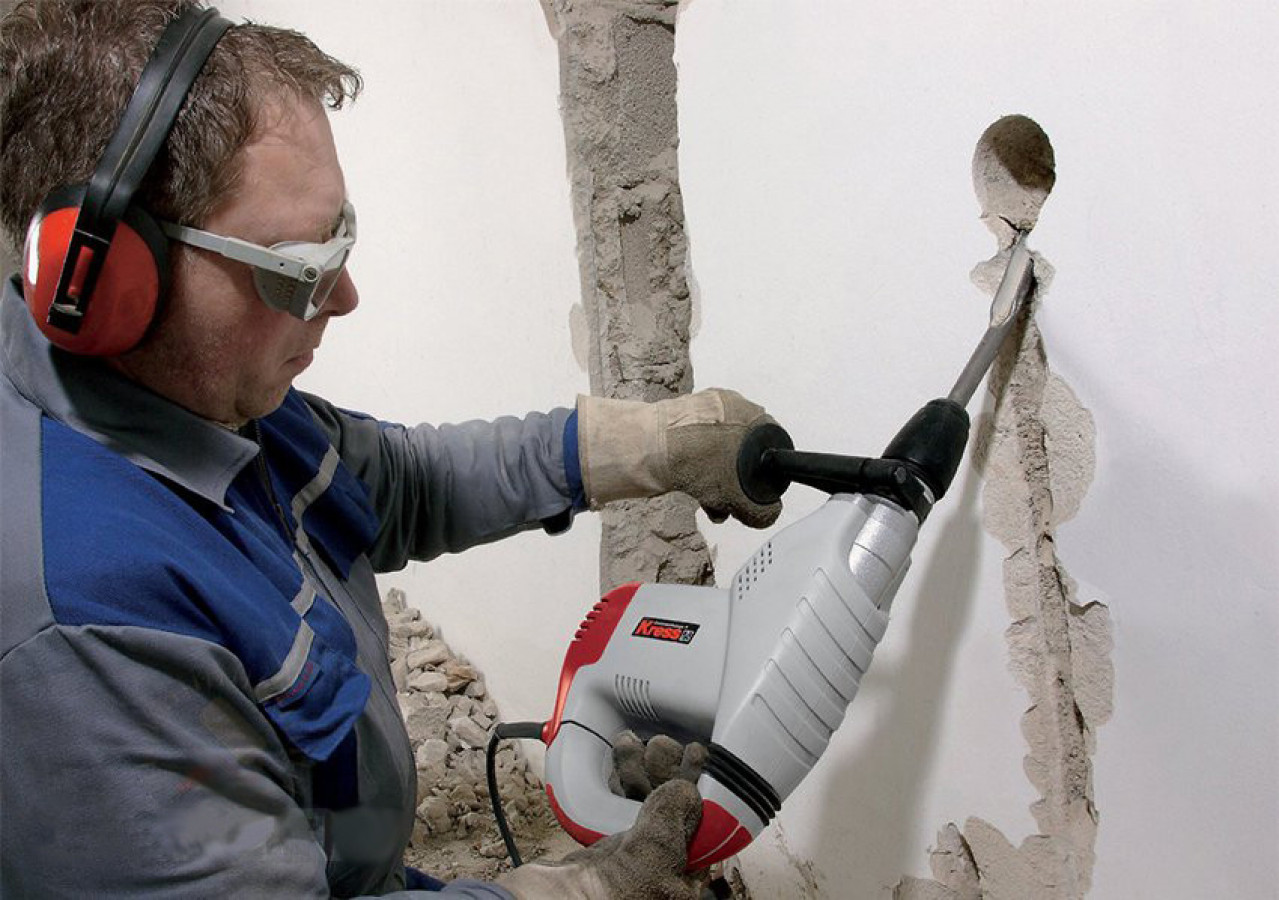

Перфоратор с насадками

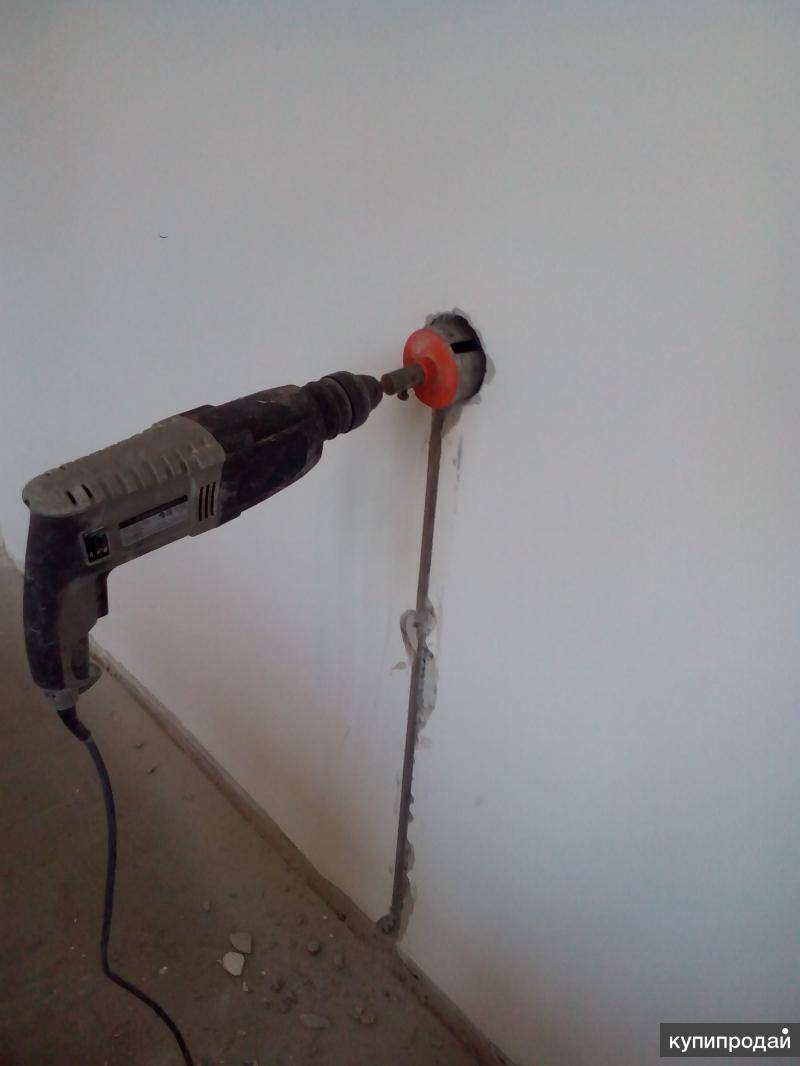

Более профессиональным инструментом является перфоратор со специальными насадками, которые позволяют легко штробить твердые материалы – бетон, кирпич и газобетон.

Перфоратор используется для обустройства каналов под кабель и посадочные гнезда под электрофурнитуру. Для выполнения работ предусмотрено два типа насадок – лопата и широкий бур.

Работы проводятся следующим образом:

при помощи перфоратора выполняются небольшие отверстия глубиной до 2,5 см с шагом в 1,5 см по намеченной линии прокладки кабеля;
лопатка выставляется под углом в 45 градусов для соединения отверстий в единую канавку.

Такой способ предусматривает получение более ровной штробы с незначительными сколами поверхности, требующей дополнительной обработки.

Существенный недостаток – высокая производительность шума (95 дБ).

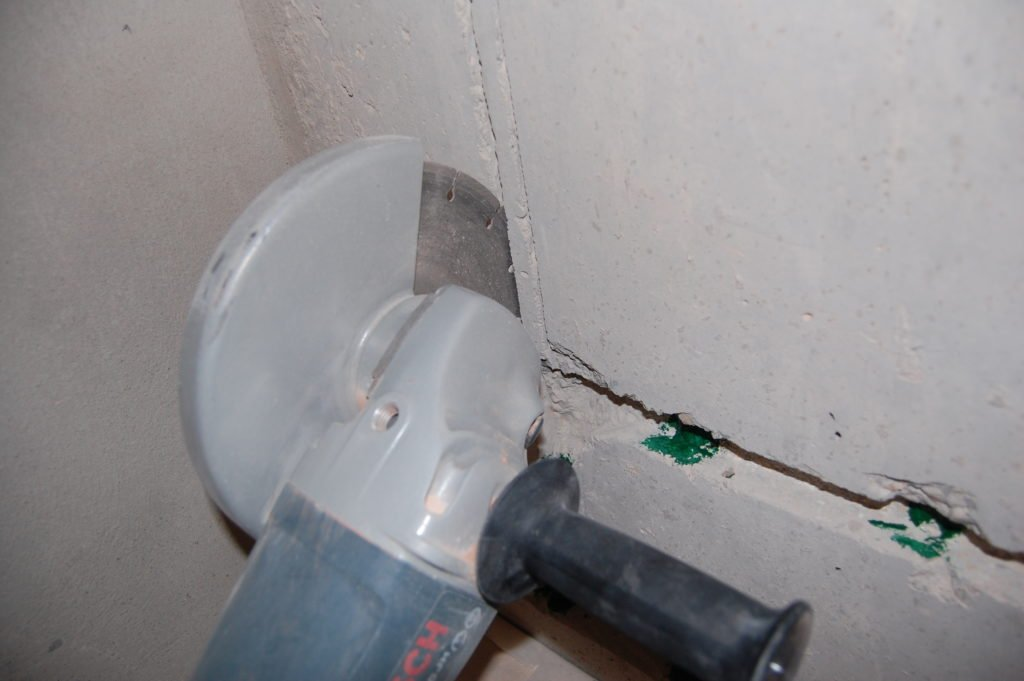

Болгарка

При помощи обычной болгарки (шлифовальной машинки) можно быстро и качественно проштробить стену из кирпича, бетона или с оштукатуренной поверхностью. Для работы используется алмазный диск.

Штробление стен под проводку выполняется следующим образом:

вдоль линии для штробы болгаркой выполняются параллельно друг другу два надпила с требуемыми параметрами по длине и ширине;
перфоратором или долотом удаляется материал внутри параллельных линий до необходимой глубины.

Болгарка позволяет получить ровный канал по всей длине. Единственный недостаток инструмента – большое количество пыли, производимой при выполнении работ.

При обустройстве штроб в древесине рекомендуется использовать ручную дисковую пилу.

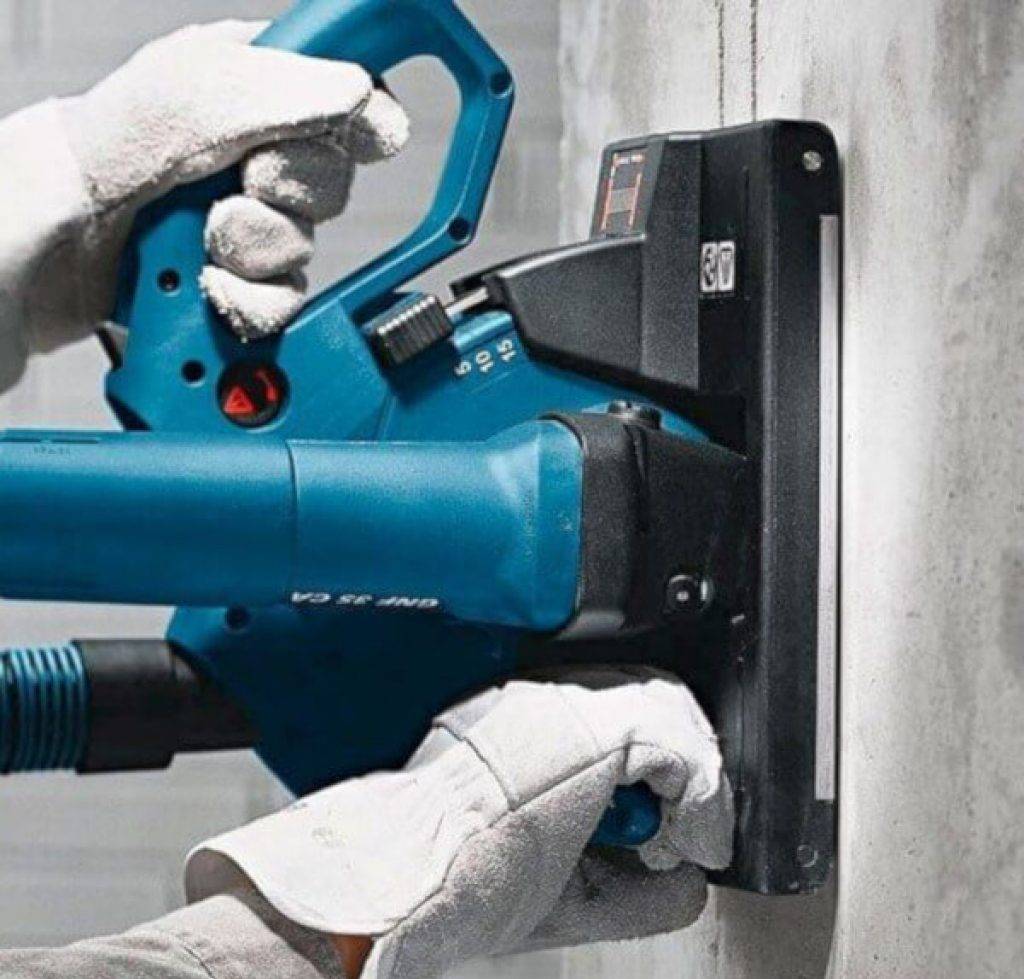

Штроборез

Это самый быстрый и профессиональный способ штробления поверхностей под электропроводку. Инструмент комплектуется сменными дисками и специальным пылеуловителем.

Штроборез позволяет выполнять одновременно два надпила под штробу, при этом необходимые параметры задаются рабочими дисками.

Таким образом, получается две параллельных борозды с небольшим количеством материала в середине, который можно удалить дрелью, оснащенной специальной насадкой.

К преимуществам штробореза можно отнести высокую производительность, ровность канала под кабель, низкий уровень пылеобразования благодаря пылеулавливателю. Существенным недостатком инструмента является его высокая стоимость.

Чем и как сделать штробы в стенах

Делать штробы в стенах можно с использованием различных инструментов и способов, каждый вариант отличается по стоимости, скорости и сложности выполнения работ, количеству появляющейся пыли, трудоемкости.

Ручной инструмент (молоток и зубило) есть в каждом доме, это самый дешевый способ, но и наиболее медленный, трудоемкий. Перфоратор, дрель, болгарка ускоряют процесс, но повышают уровень опасности, требуют внимательности и навыков.

Лучший вариант – использование специального инструмента, предназначенного для создания штроб. Но штроборез стоит достаточно дорого, для единоразового выполнения работ такой вариант обернется дополнительными расходами. Зато штробы будут ровными, работа пройдет быстро и легко, без пыли.
