Технология изготовления своими руками
Рассмотрим способ самостоятельного создания смотровой ямы на примере конструкции с показателями длины, ширины и высоты 4.7х0.8х1.5 метра.

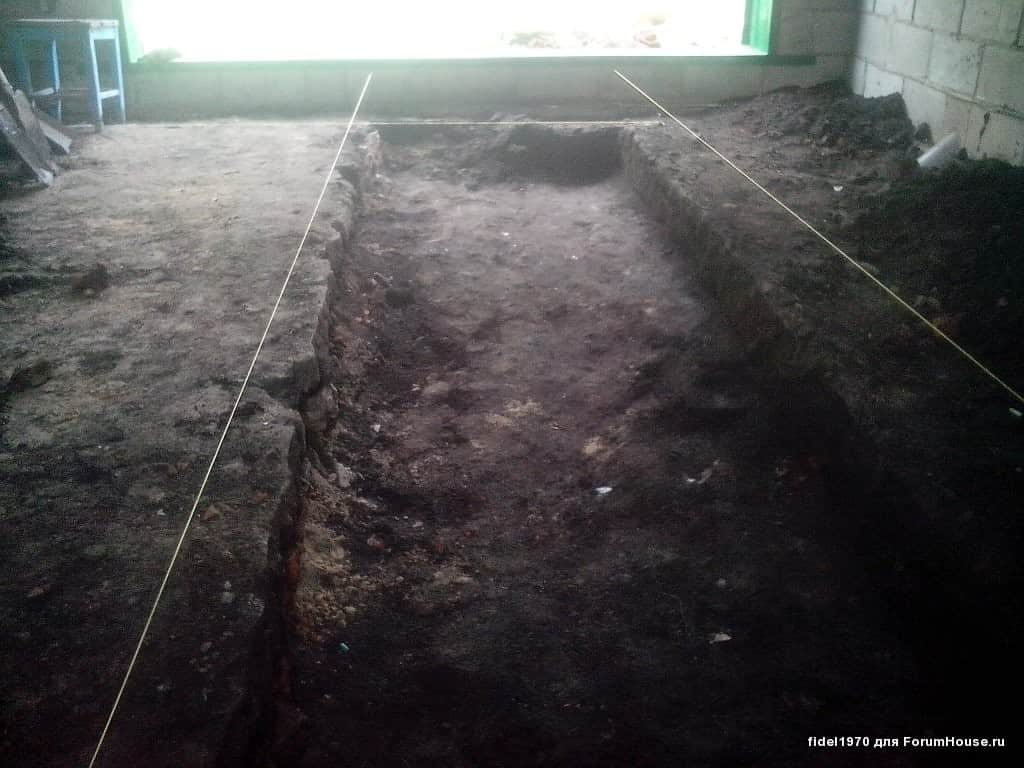

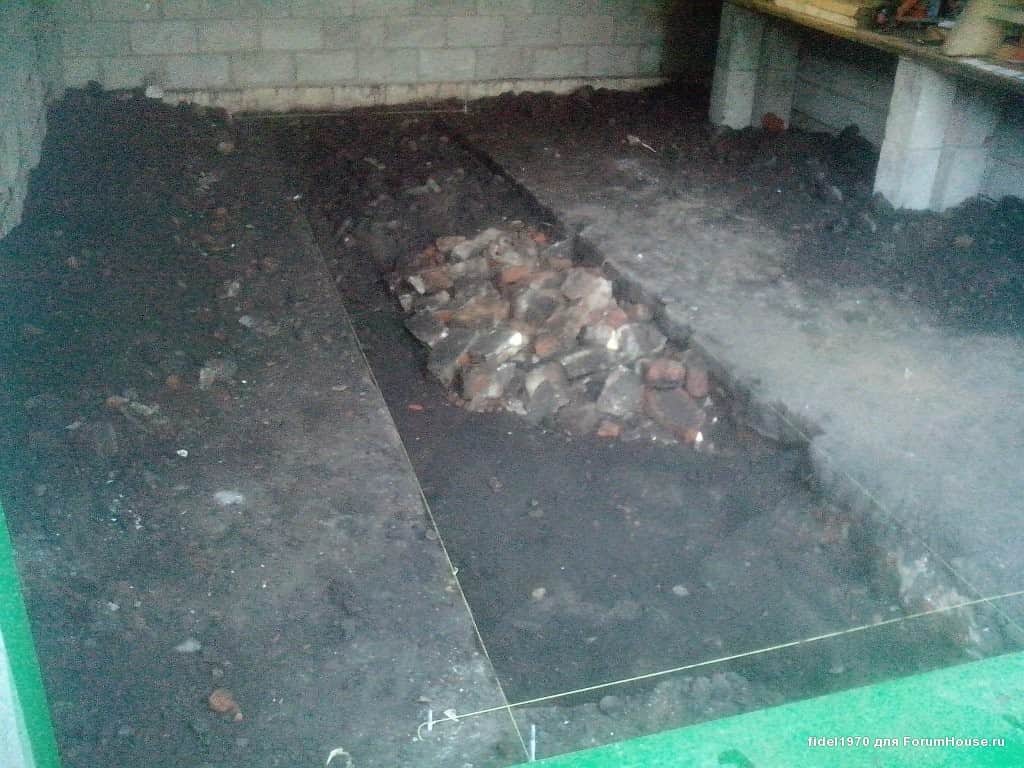

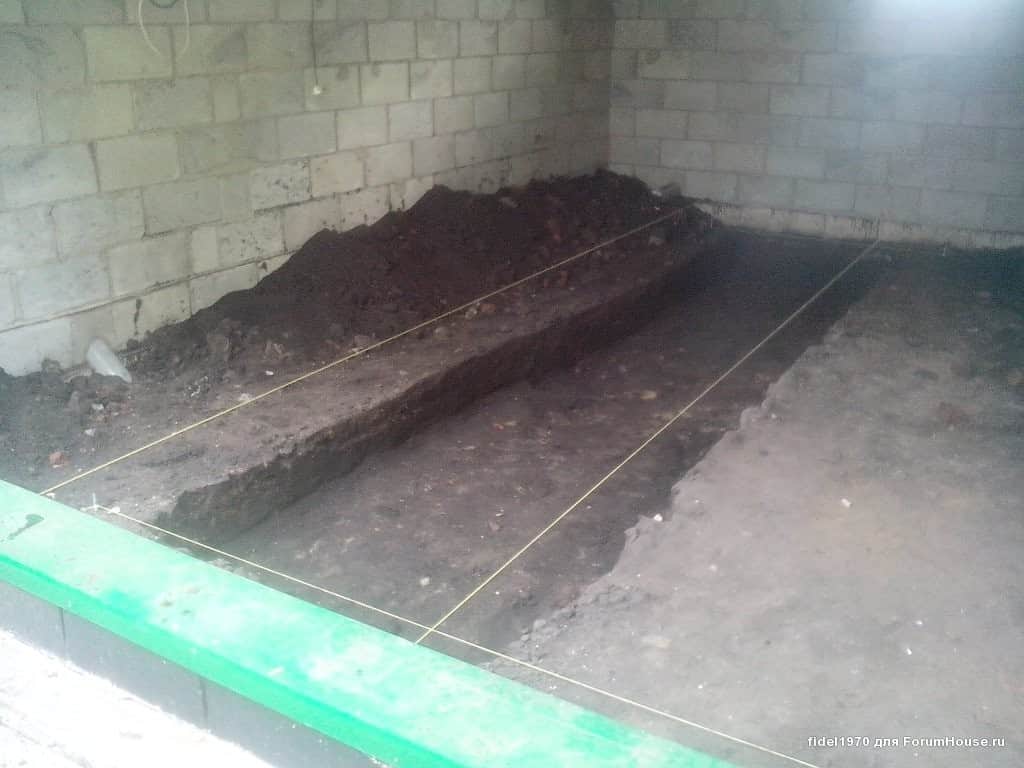

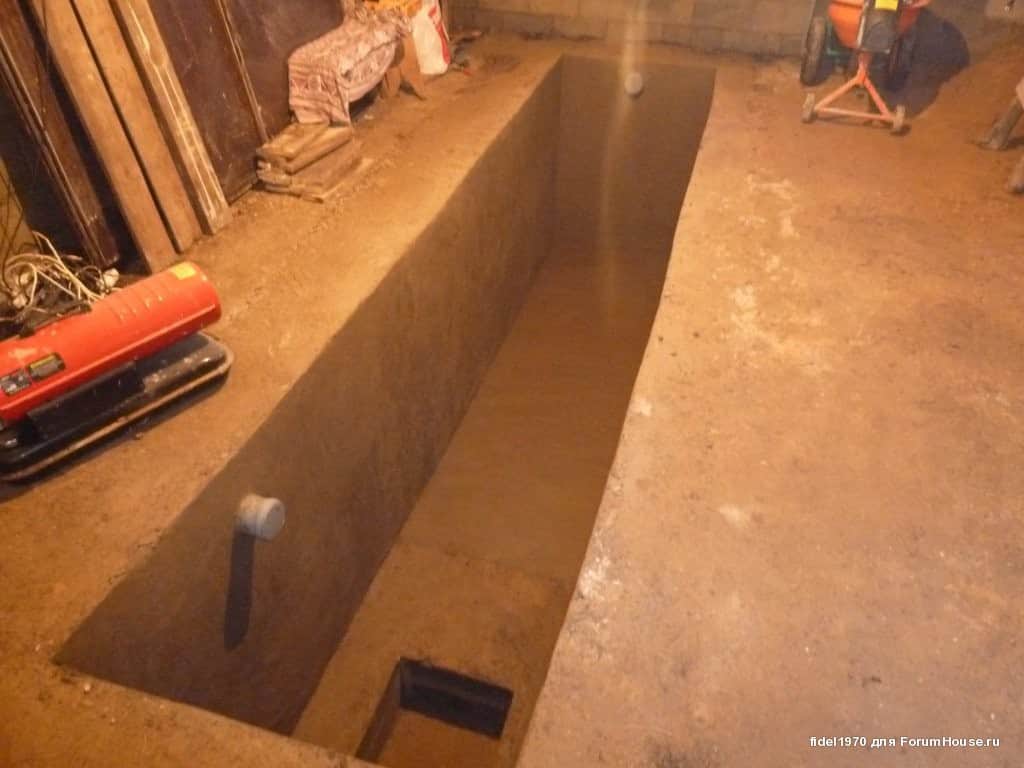

Первым делом был вырыт котлован на необходимую глубину, с учётом толщины бетонной стяжки, которая будет укладываться на дно ямы. Ширина стен также была рассчитана на заливку бетонных стен впоследствии.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Стены и пол будут выполнены из двух слоёв бетона, между которыми изготавливается герметичный слой плотной гидроизоляции.
Prev 1of1 Next

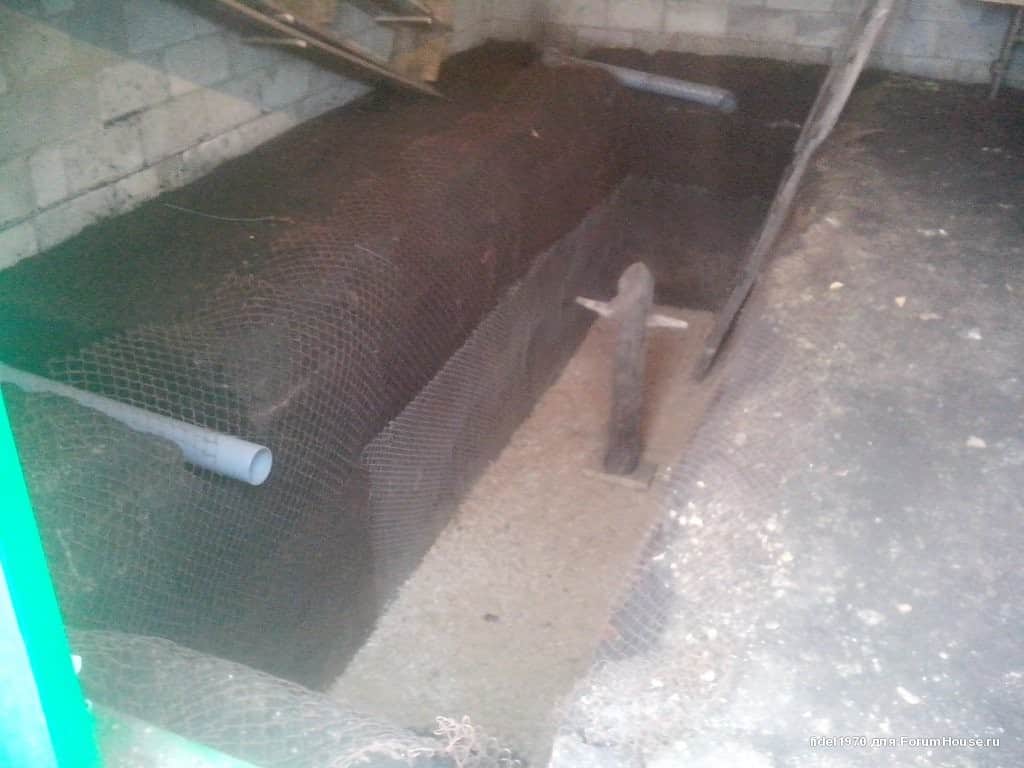

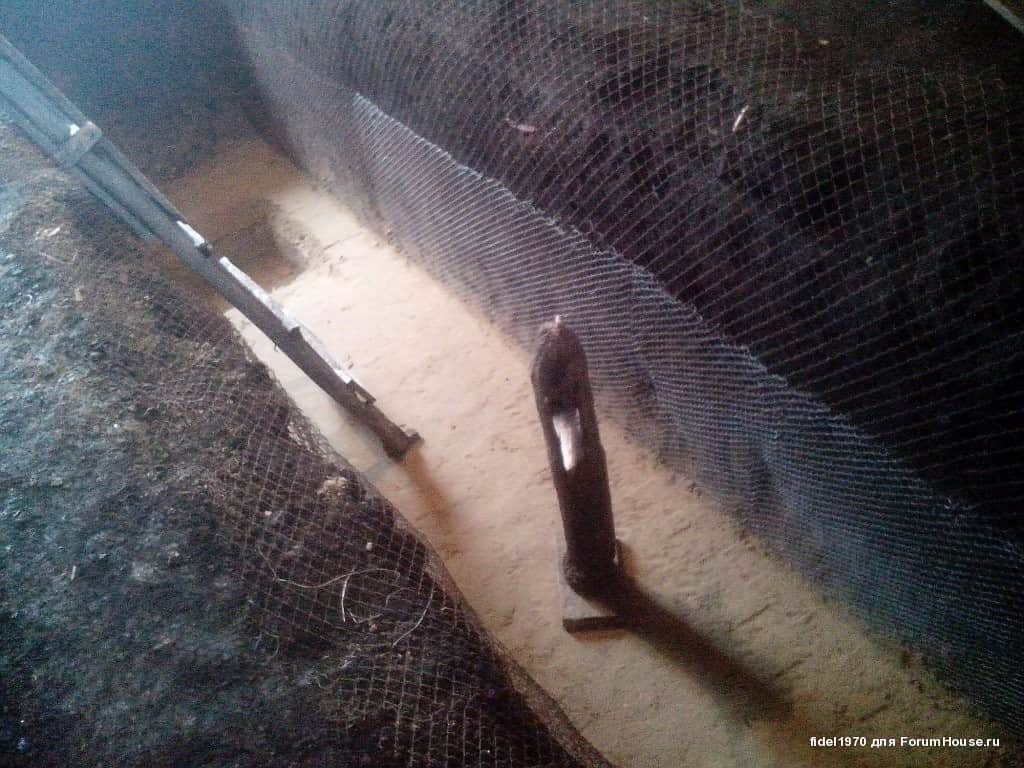

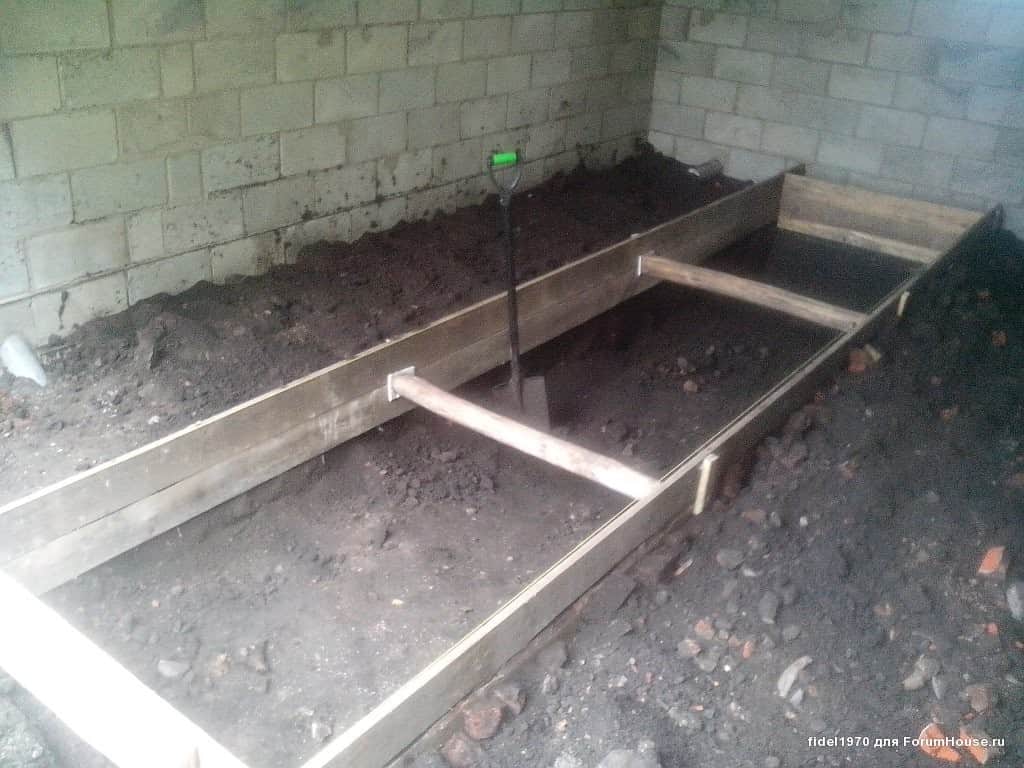

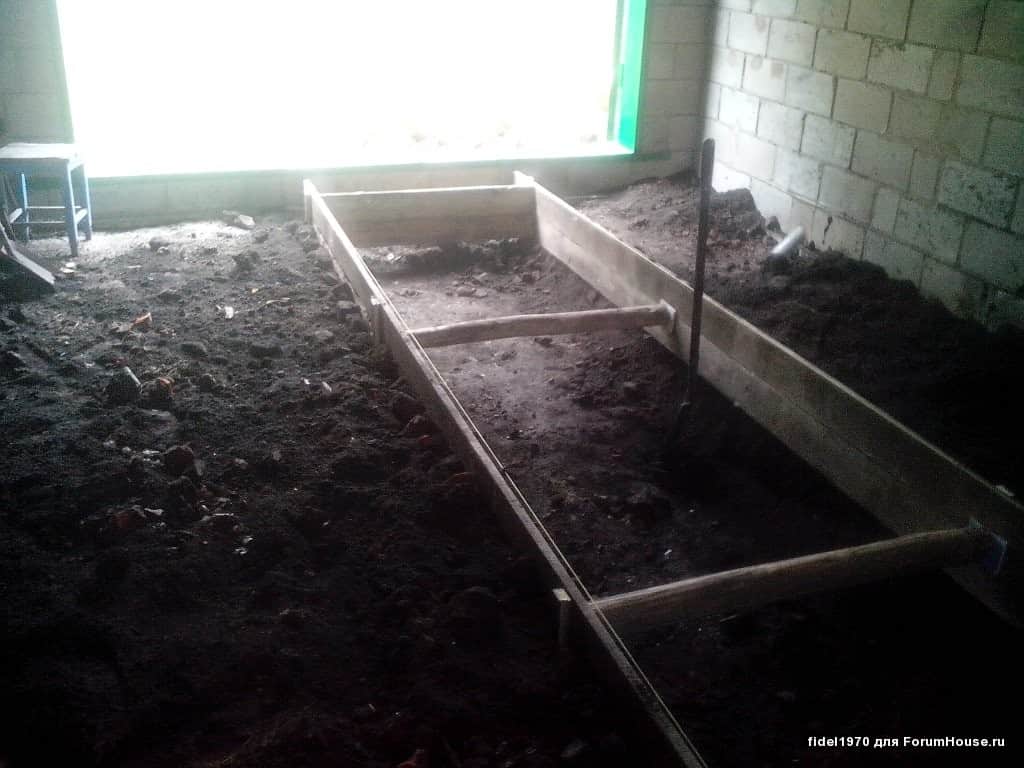

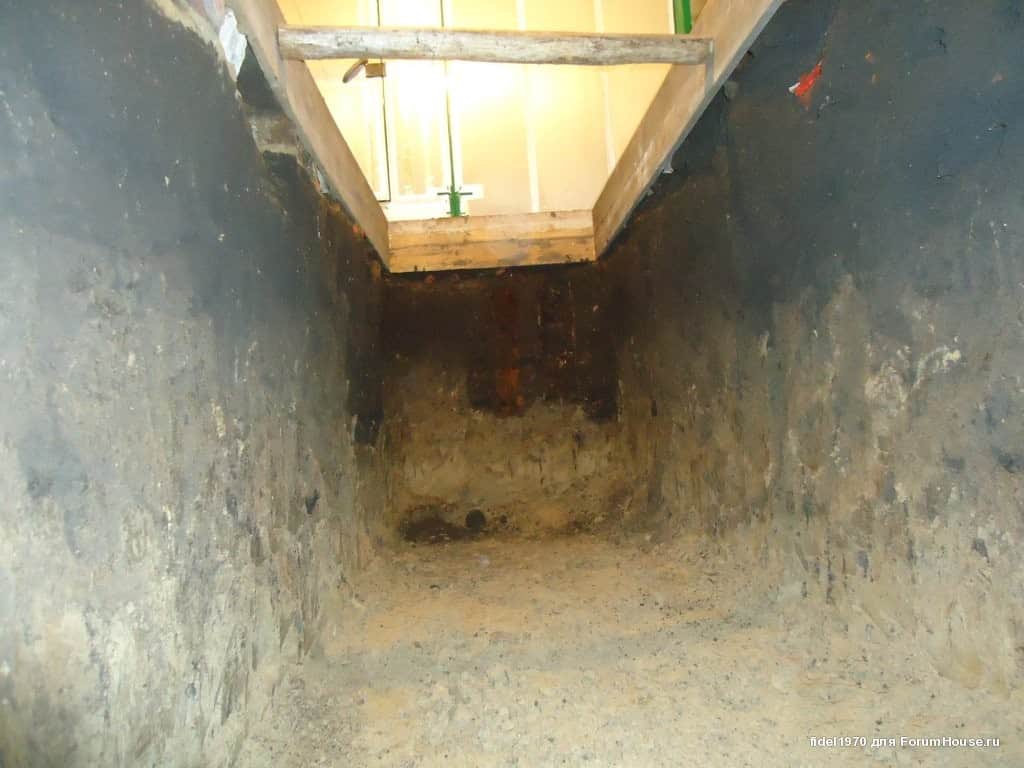

В процессе рытья ямы был установлен фиксирующий каркас для укрепления краёв. Затем по периметру была уложена сетка рабица с целью укрепления стен и в качестве армирования наружного бетонного слоя. Также для обеспечения вентиляции ямы внутрь укладываются пластиковые трубы на приток и вытяжку воздуха.
Prev 1of1 Next
Prev 1of1 Next

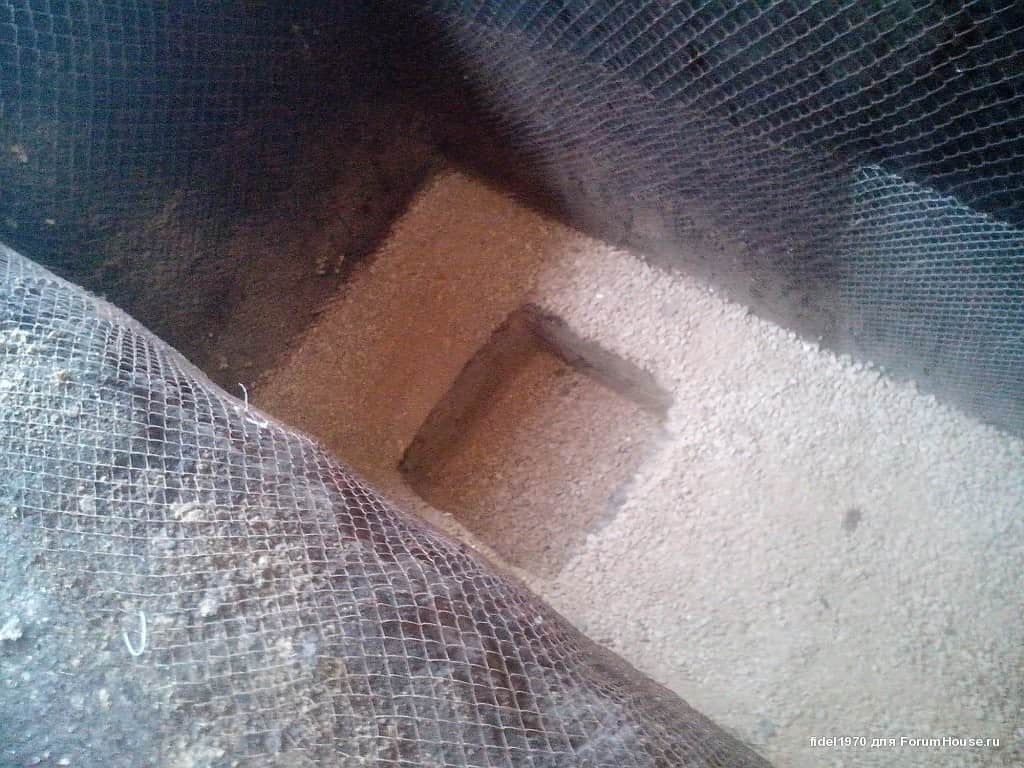

Далее на дне выкапывается место под приямок и вся поверхность пола засыпается слоем гравия и песка. Песок проливается водой и хорошо утрамбовывается.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

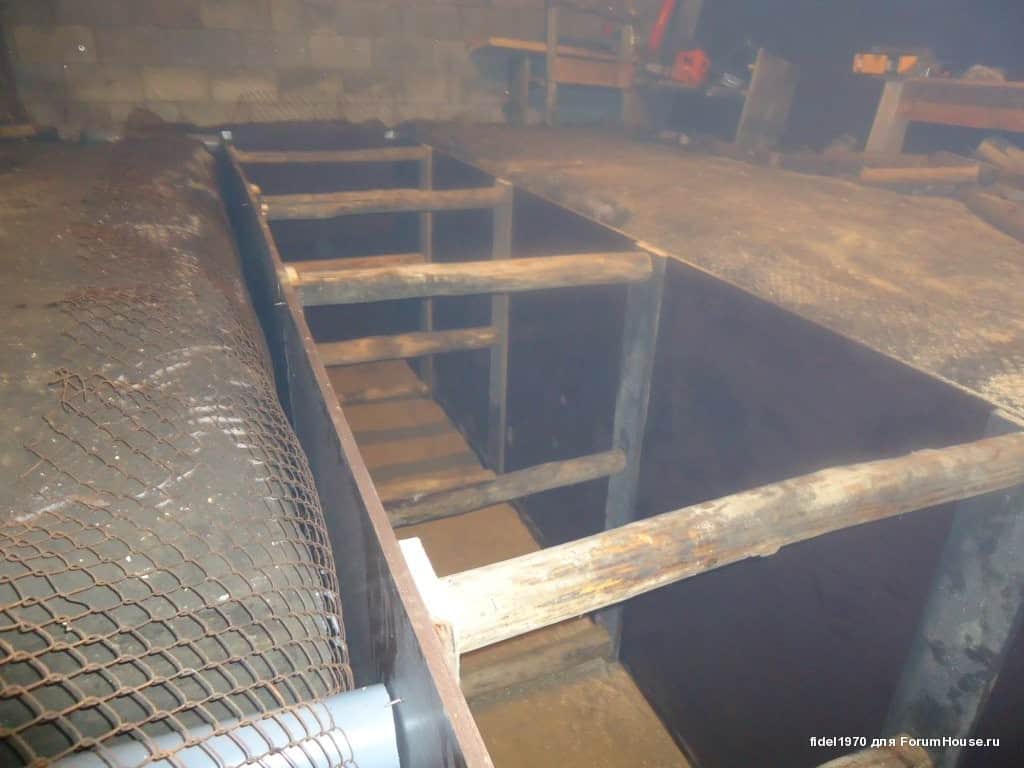

Далее из листов специальной ламинированной фанеры с размерами 3000х1500х18 мм устанавливается опалубка. Расстояние от грунта до фанеры примерно от 5 до 7 см.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

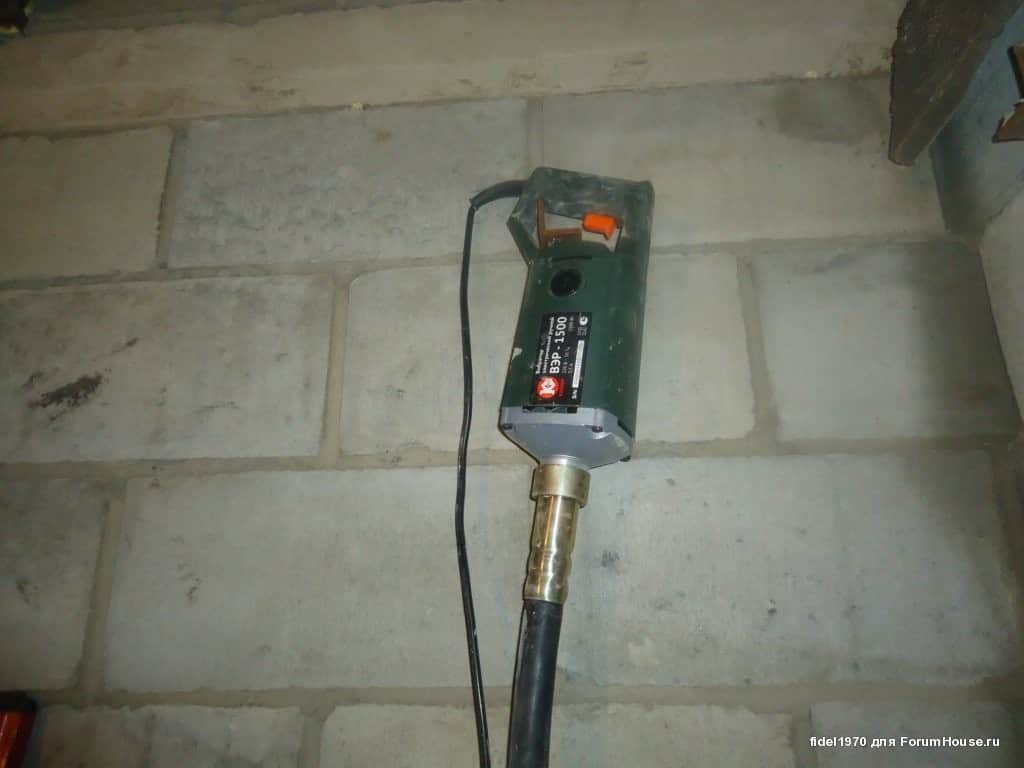

В работе используется виброуплотнитель, который обеспечивает максимальное заполнение раствором пространства между грунтом и опалубкой. Его стоимость в пределах 2-3 тысяч рублей полностью себя окупает, так как заметно увеличивает качество бетонной плиты.
Prev 1of1 Next

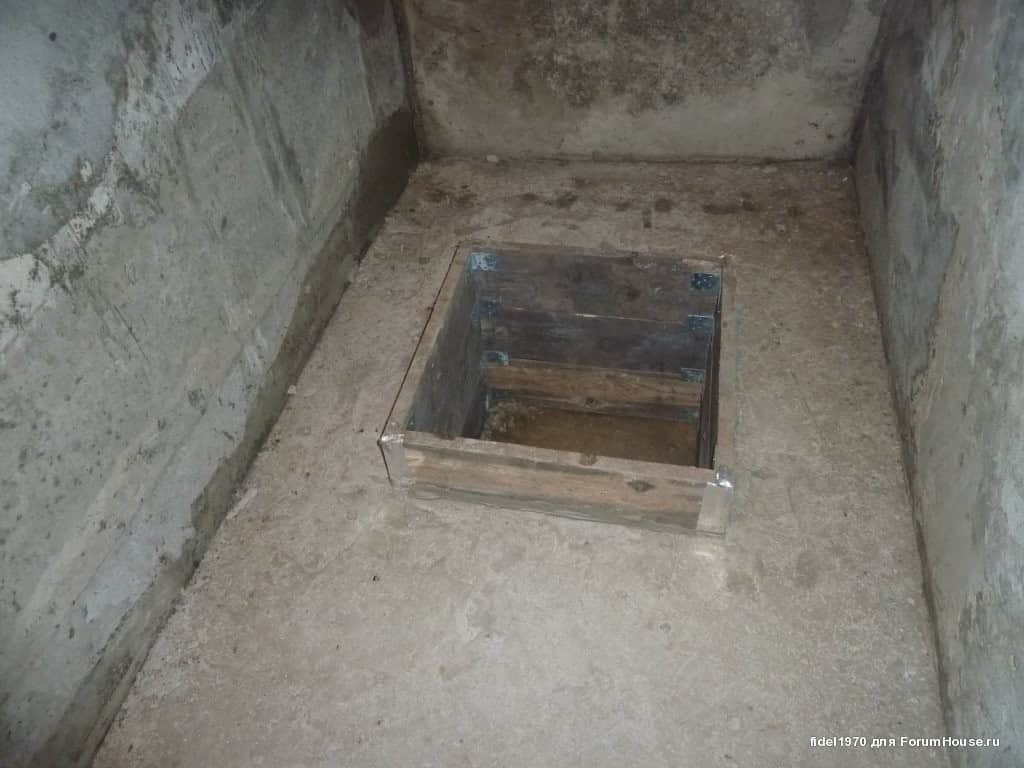

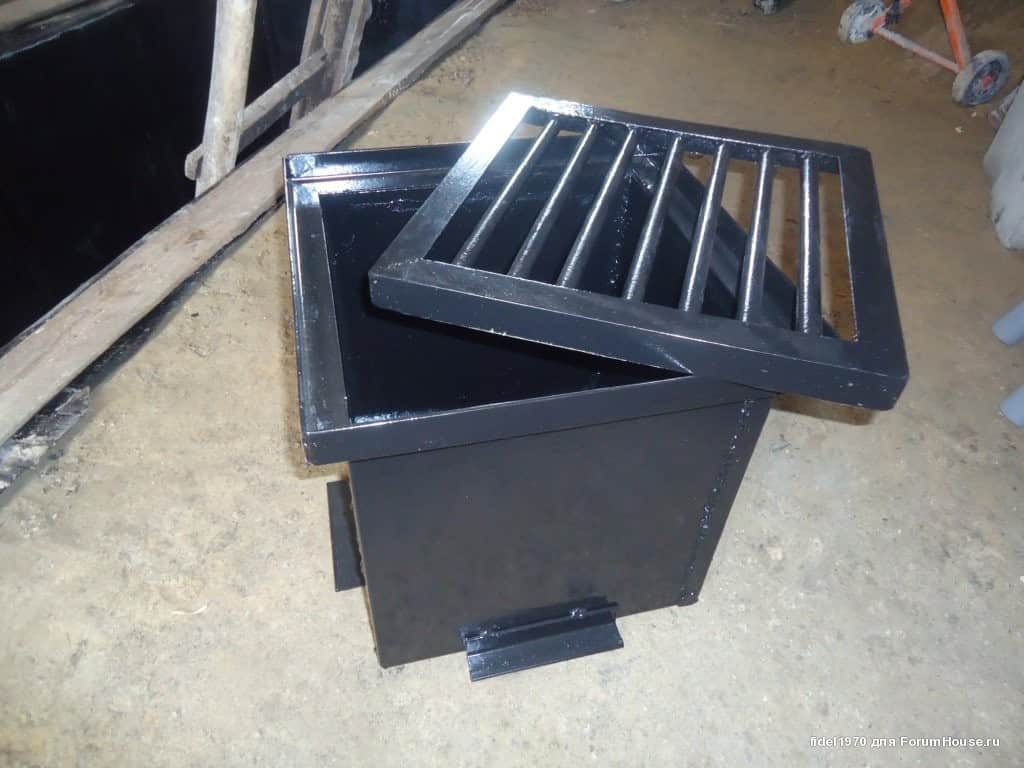

Следующий этап — заливка пола и приямка. Для приямка специально изготовлена опалубка, которая также заполнена раствором, как и его дно.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

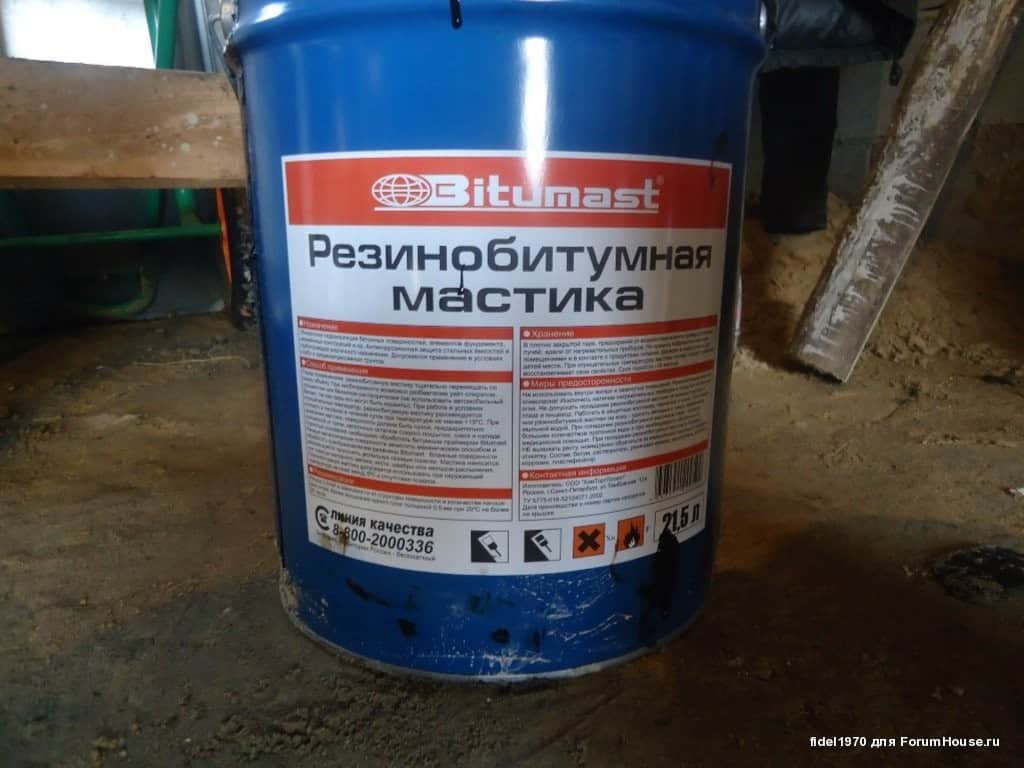

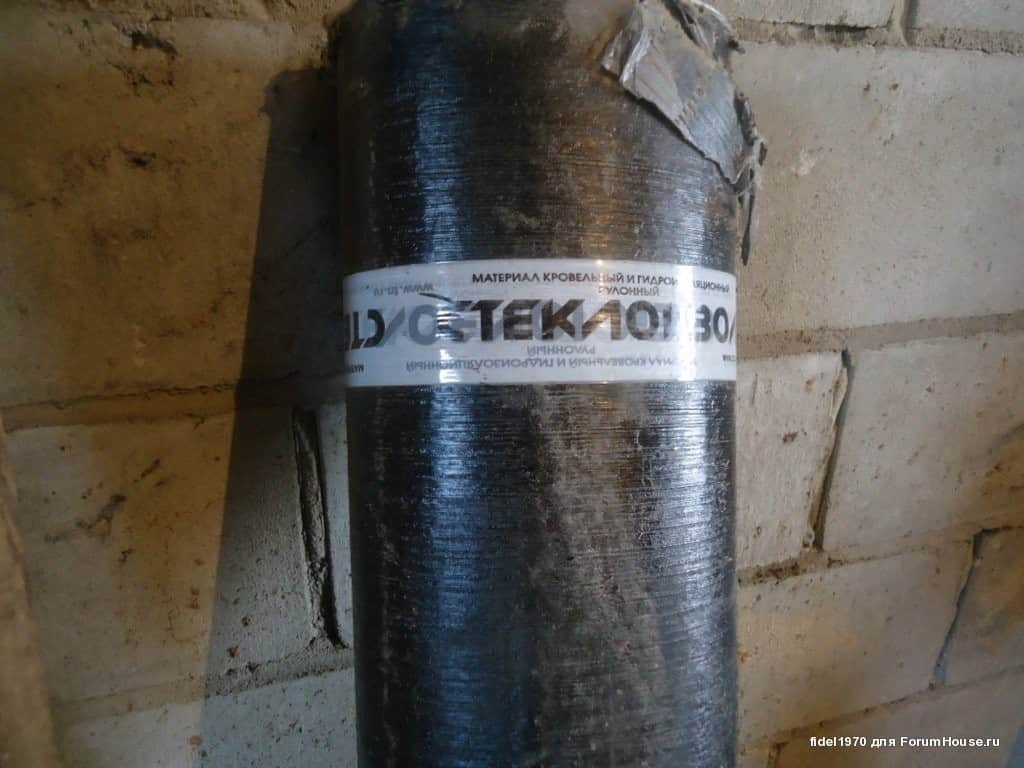

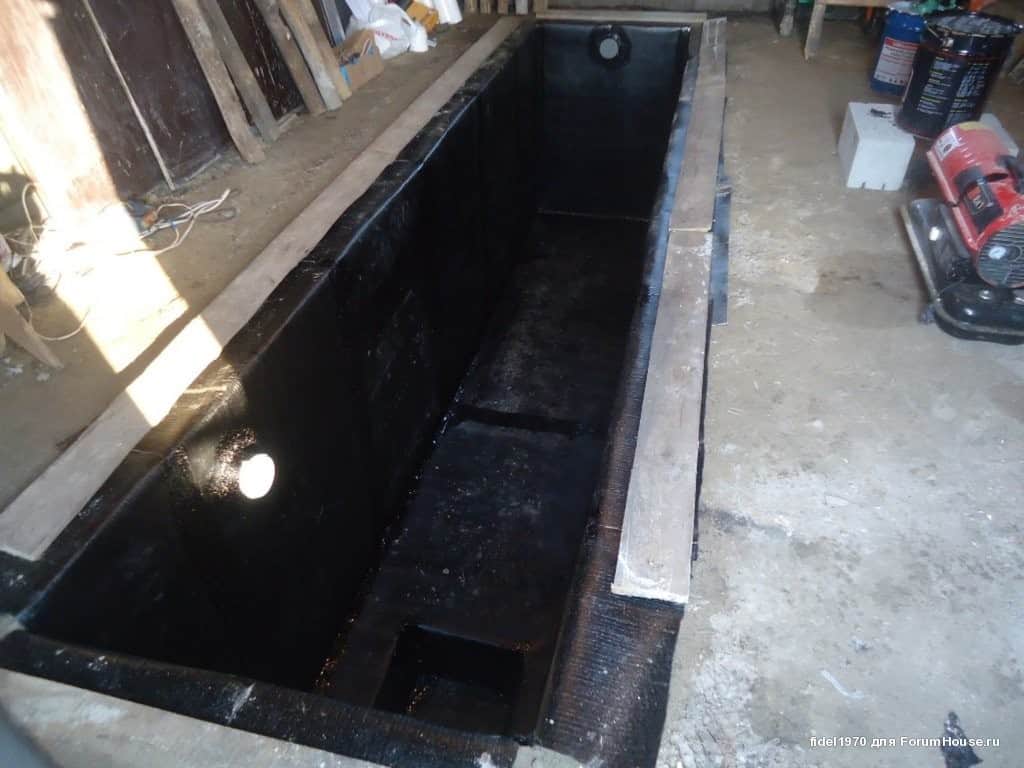

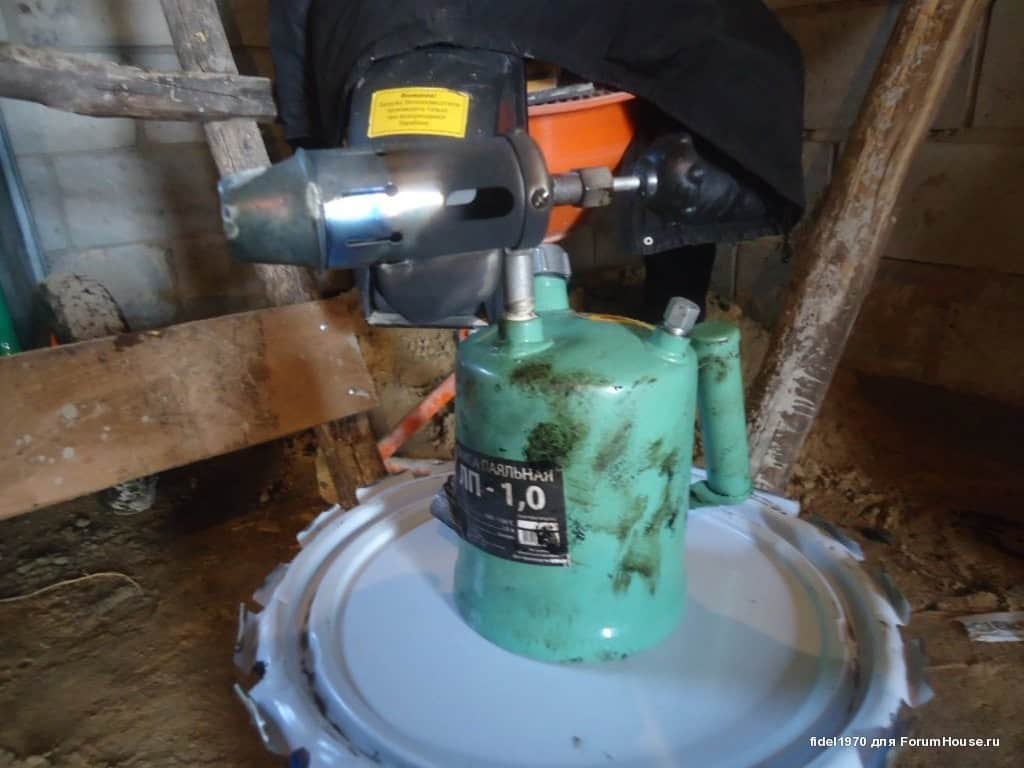

В качестве гидроизоляции используется гидростеклоизол и битумная мастика.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

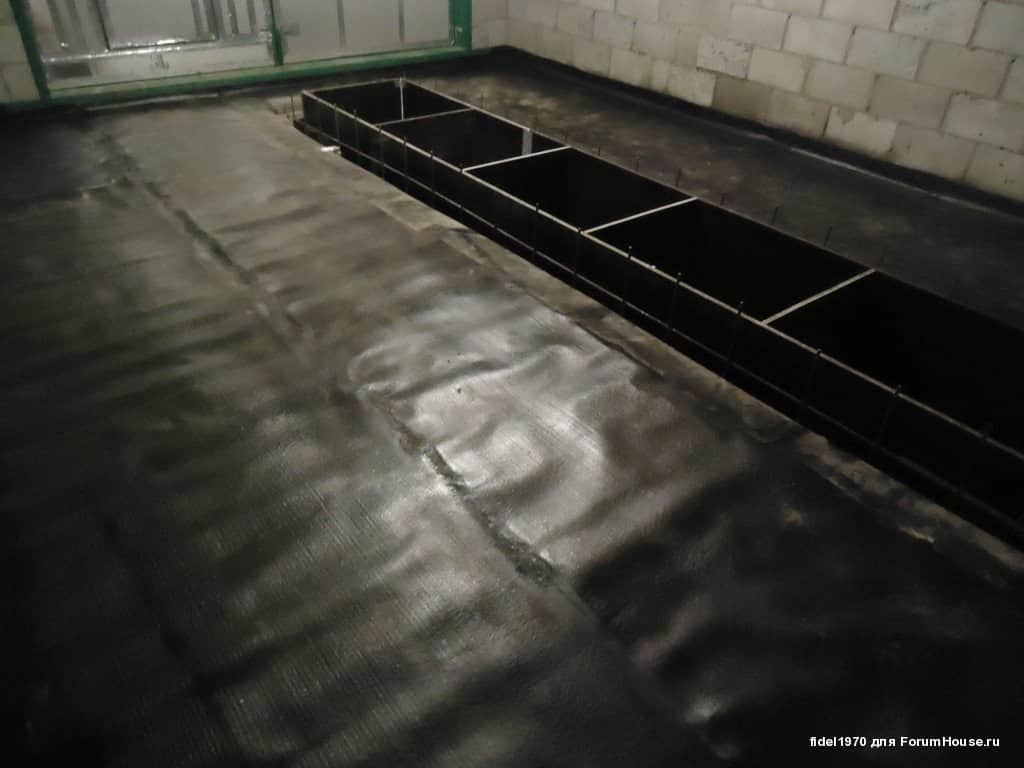

Рулонный материал отрезается необходимыми листами, которые приклеиваются на поверхность ямы с помощью битумной мастики с нахлестом 10-15 см друг на друга. Стыки обрабатываются паяльной лампой и затем на них наносится ещё слой битумной мастики. Последовательность выполнения работы начинается со стен и заканчивается полом.
Prev 1of1 Next

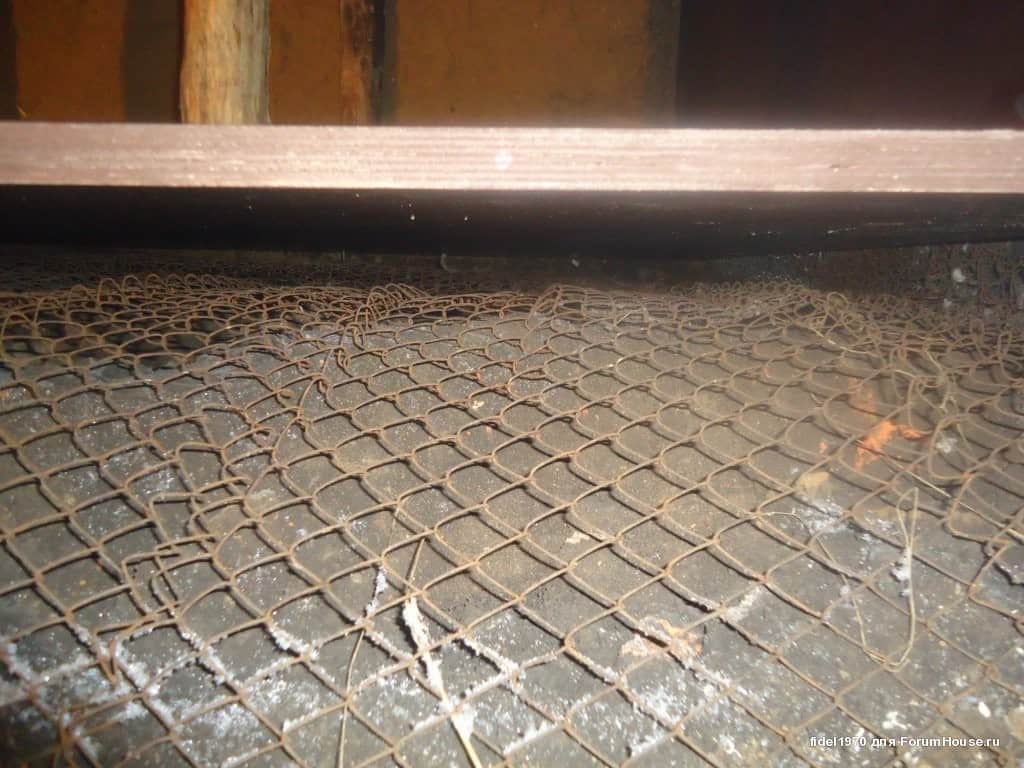

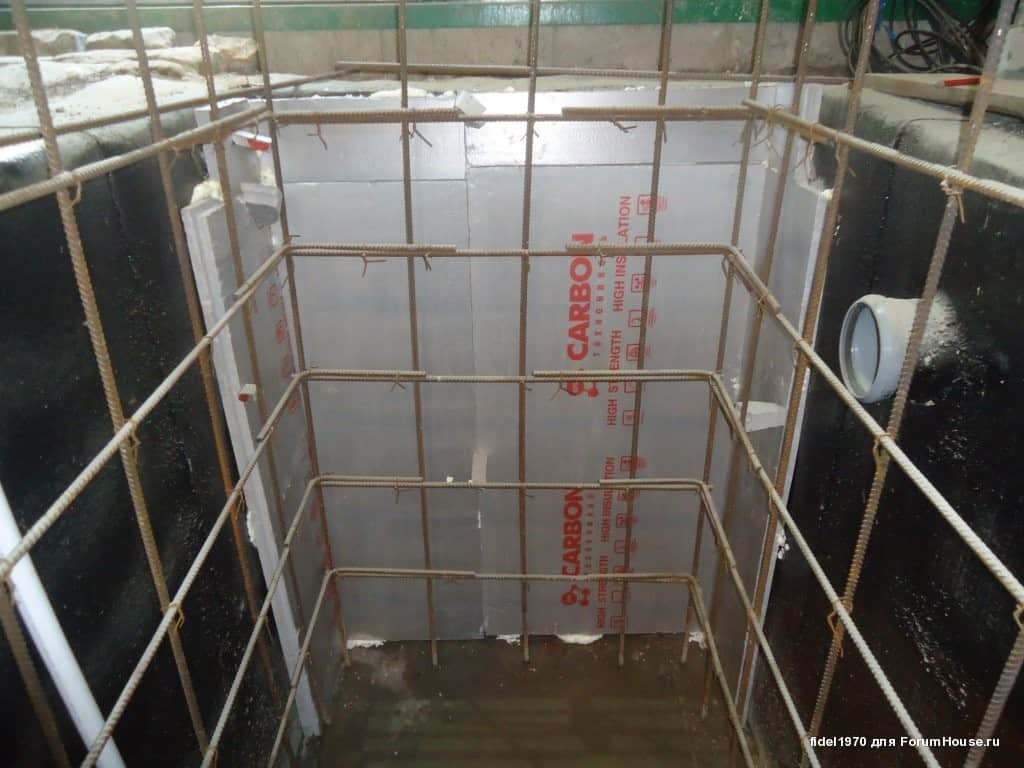

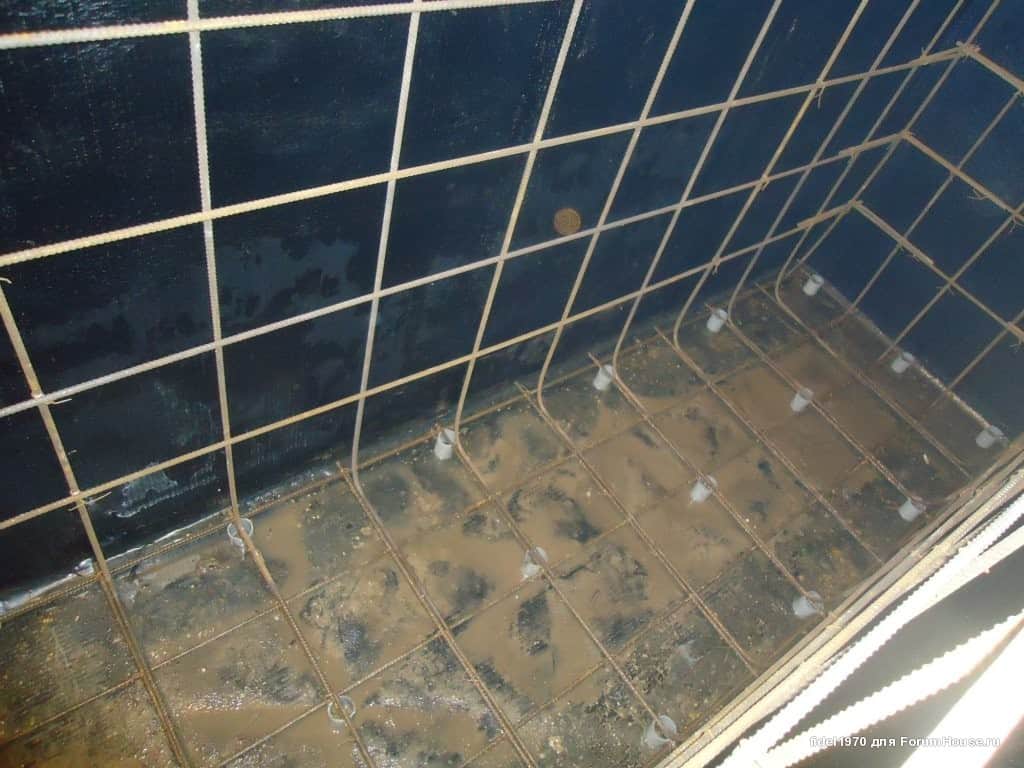

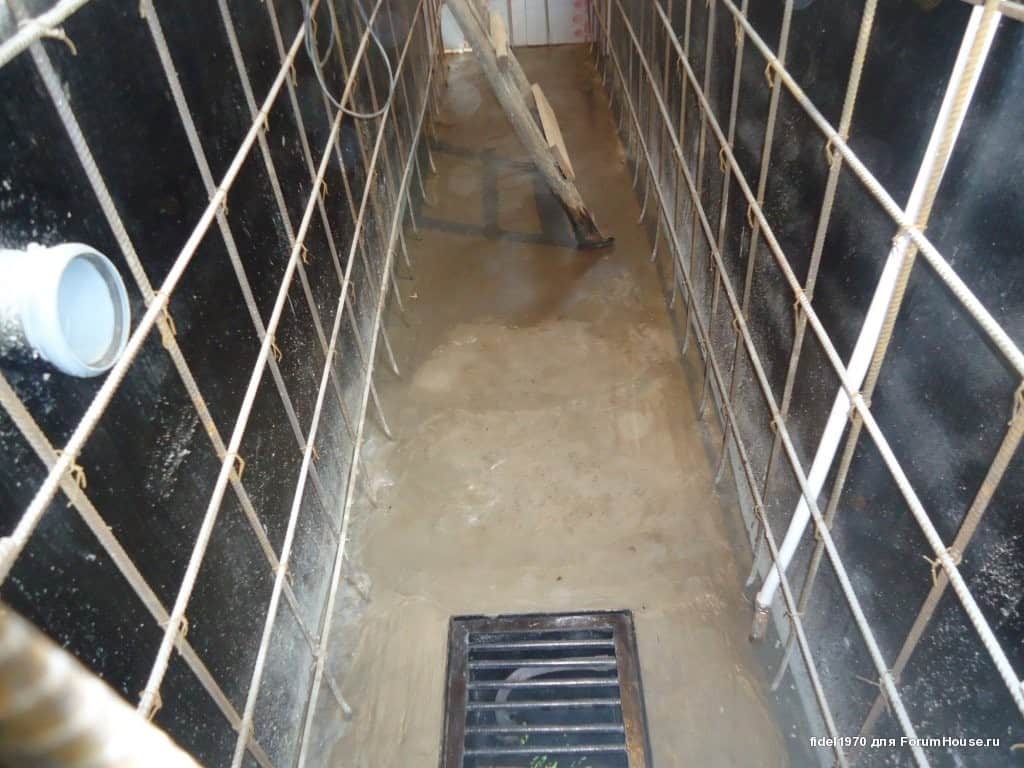

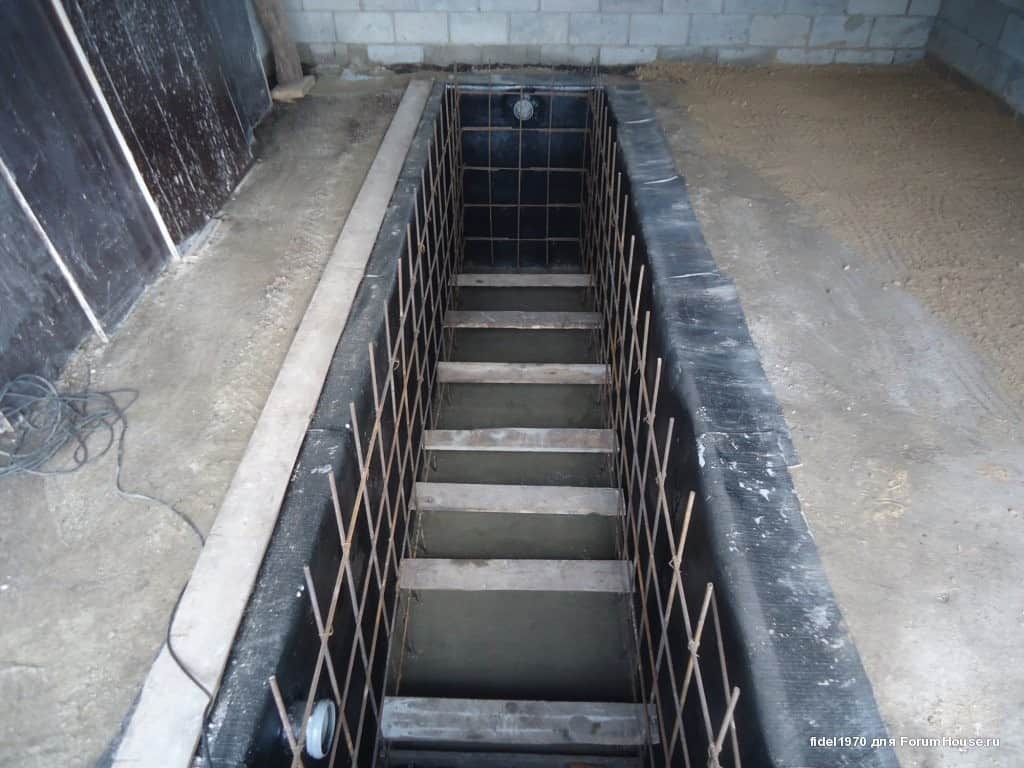

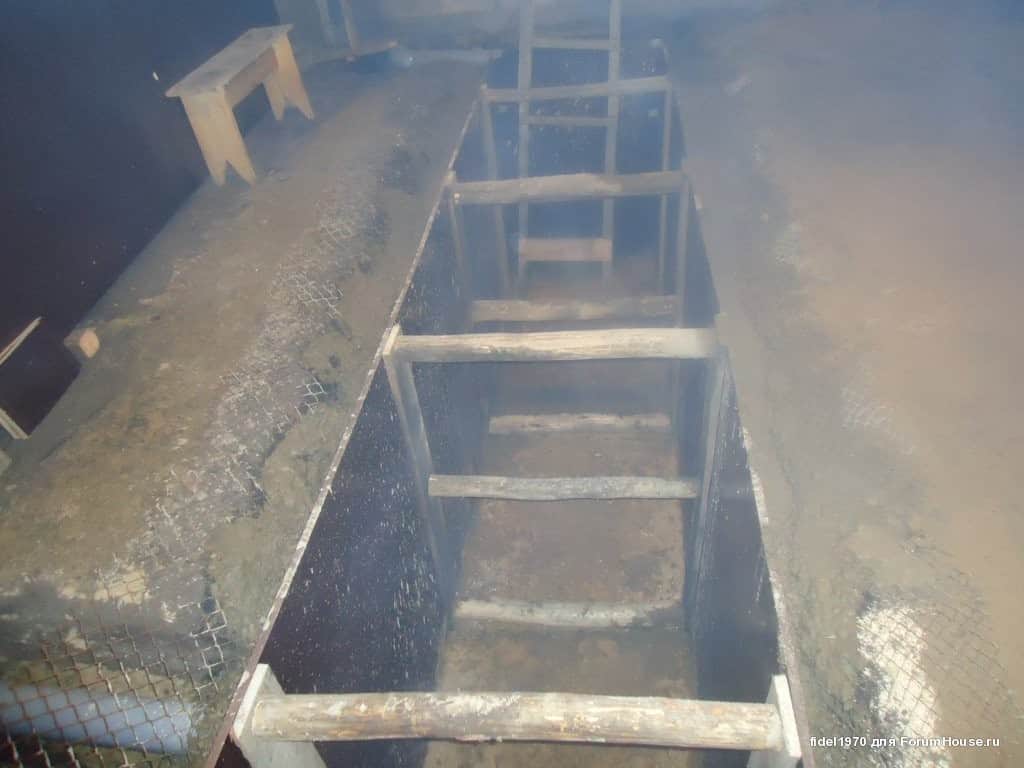

Далее выполняется установка металлической сетки для изготовления главного бетонного слоя стен и пола.
Prev 1of1 Next
Prev 1of1 Next

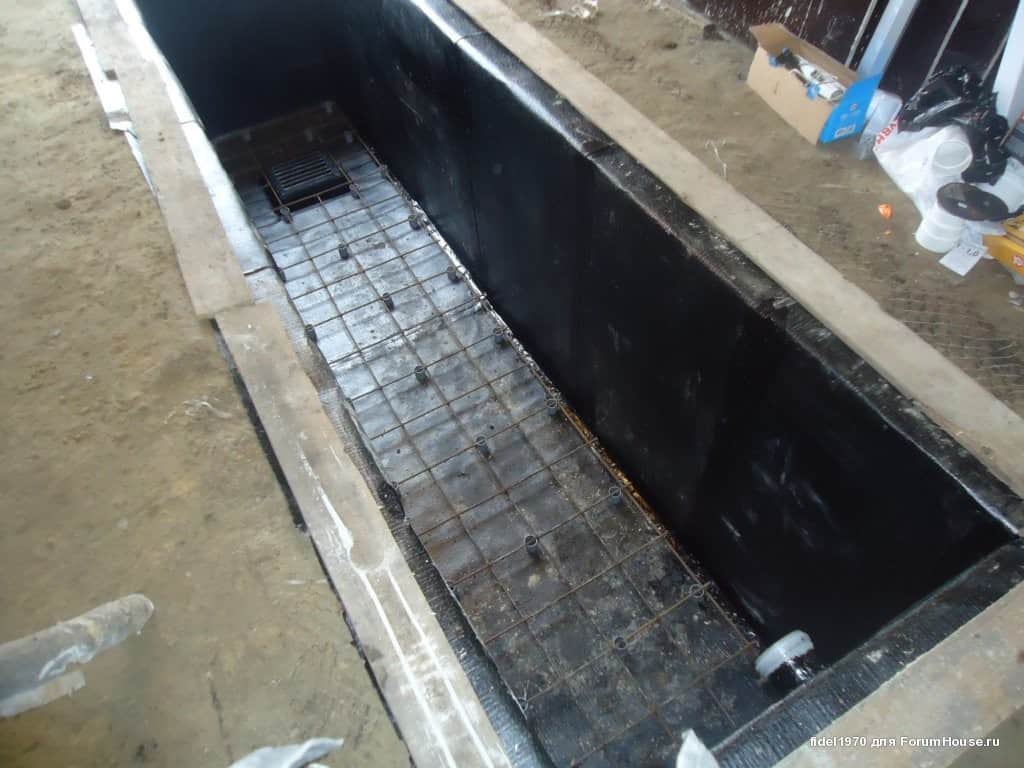

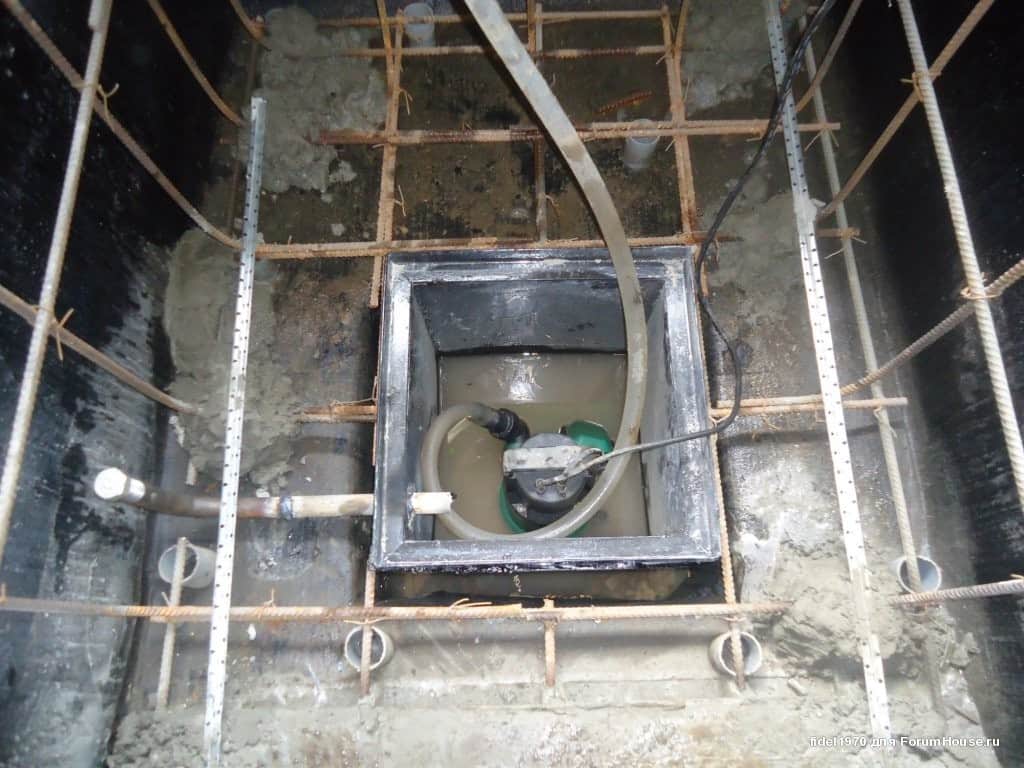

Предварительно в приямок выполняется установка специального металлического короба. В нём было сделано отверстие на дне и установлен клапан для контроля давления грунтовых вод. Приямок был выполнен с системой оттока воды через трубу. Отверстие внизу соединяется трубой с металлической трубкой в стене приямка и дальше по пластиковой трубе выводится наружу.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

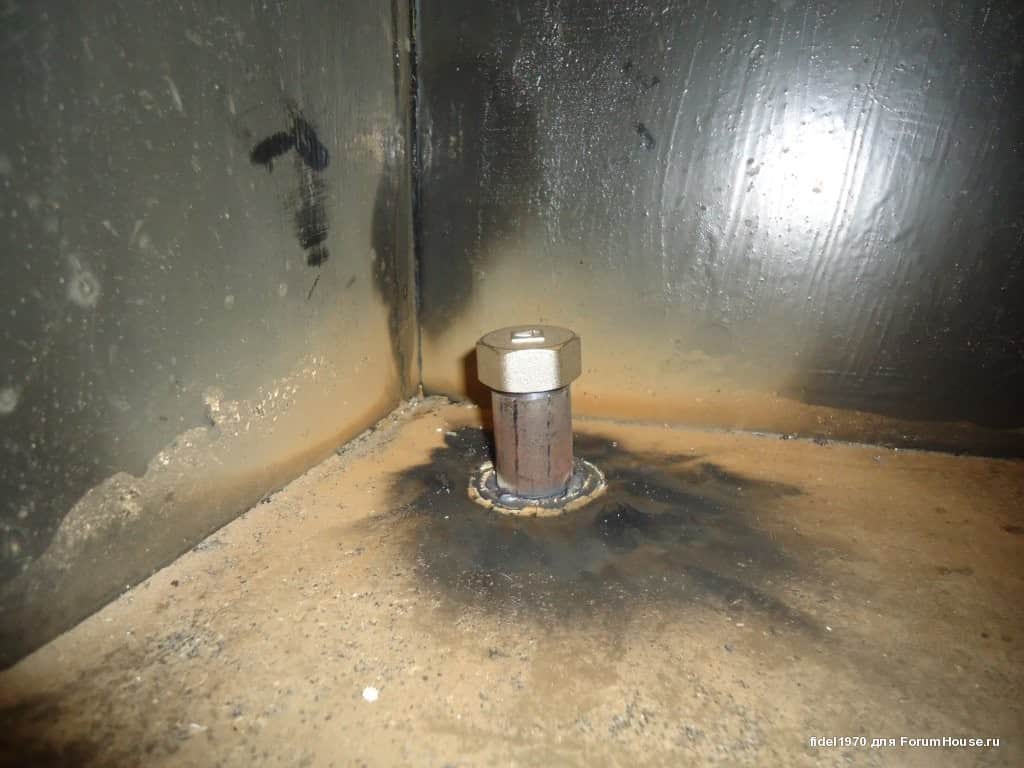

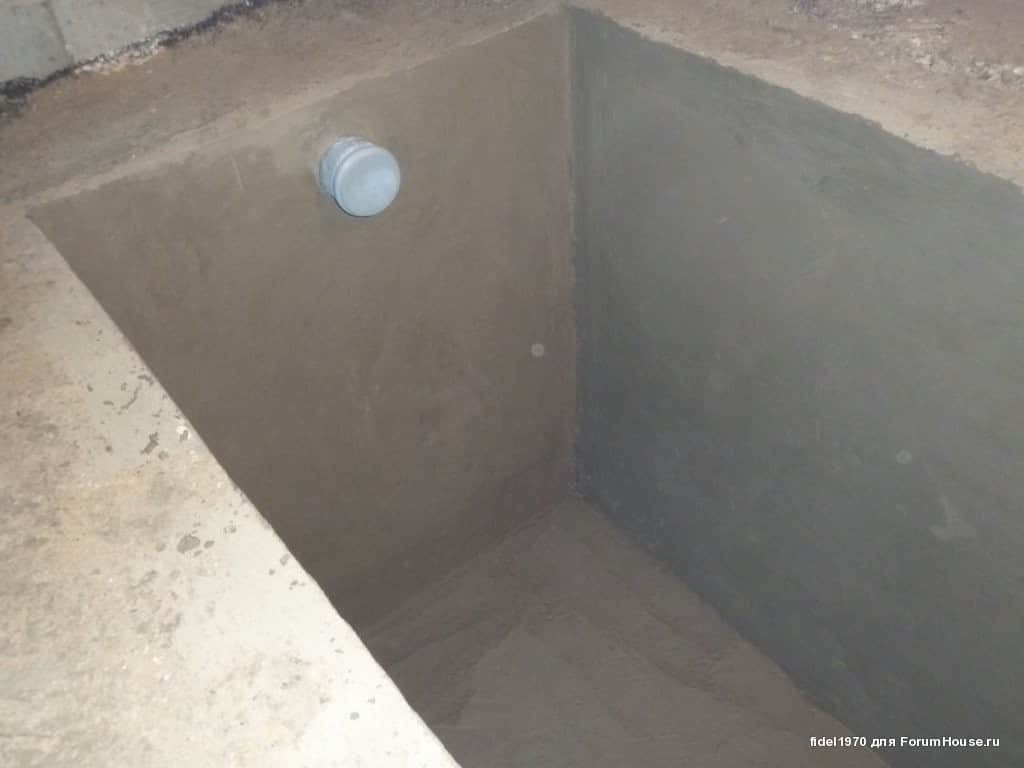

В стену впаяна труба, которая будет собирать жидкость, накопленную в бетоне и сливать на дно приямка.

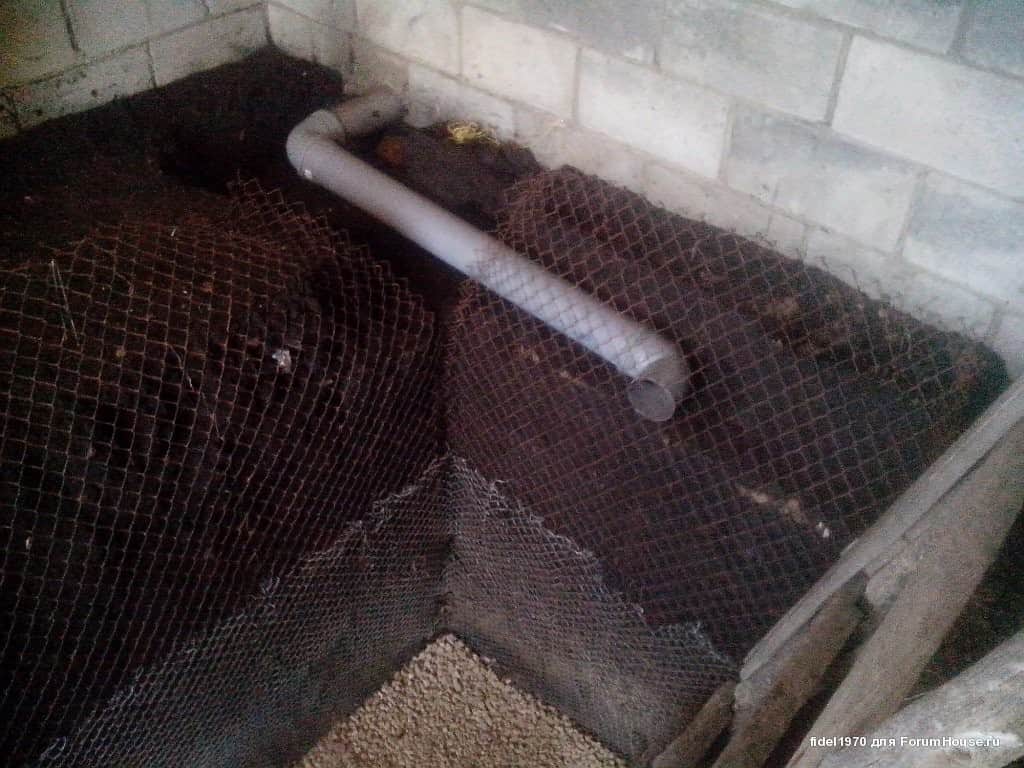

Далее заливается бетонный пол по маякам и выполняется утепление стен от промерзания.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next

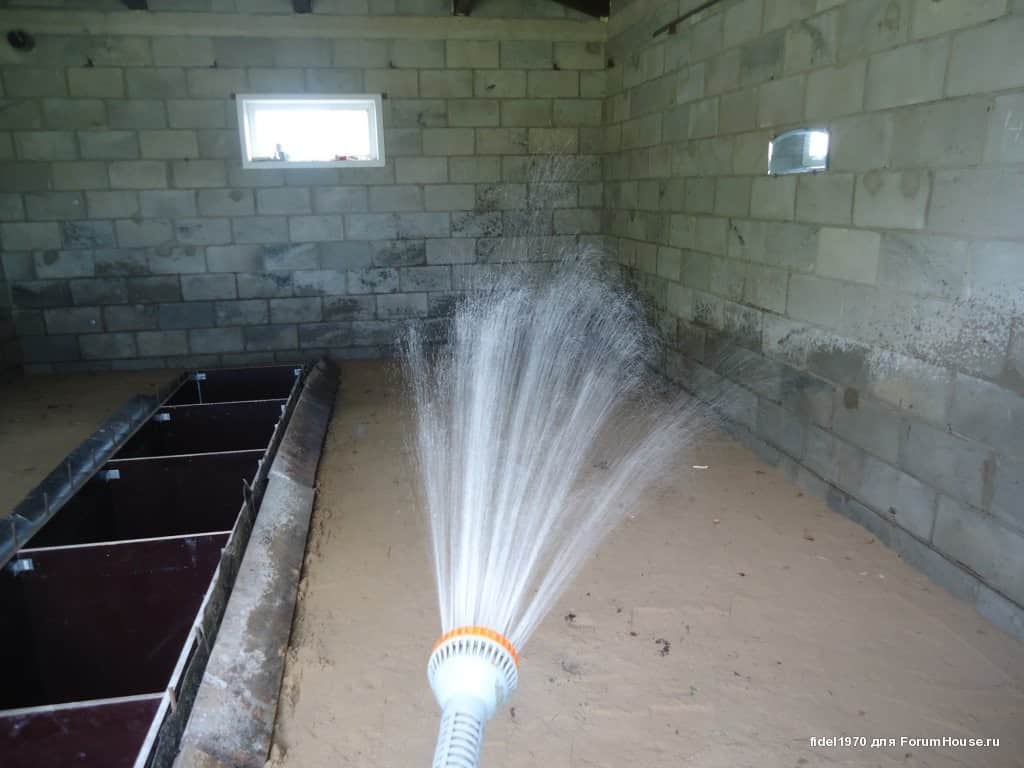

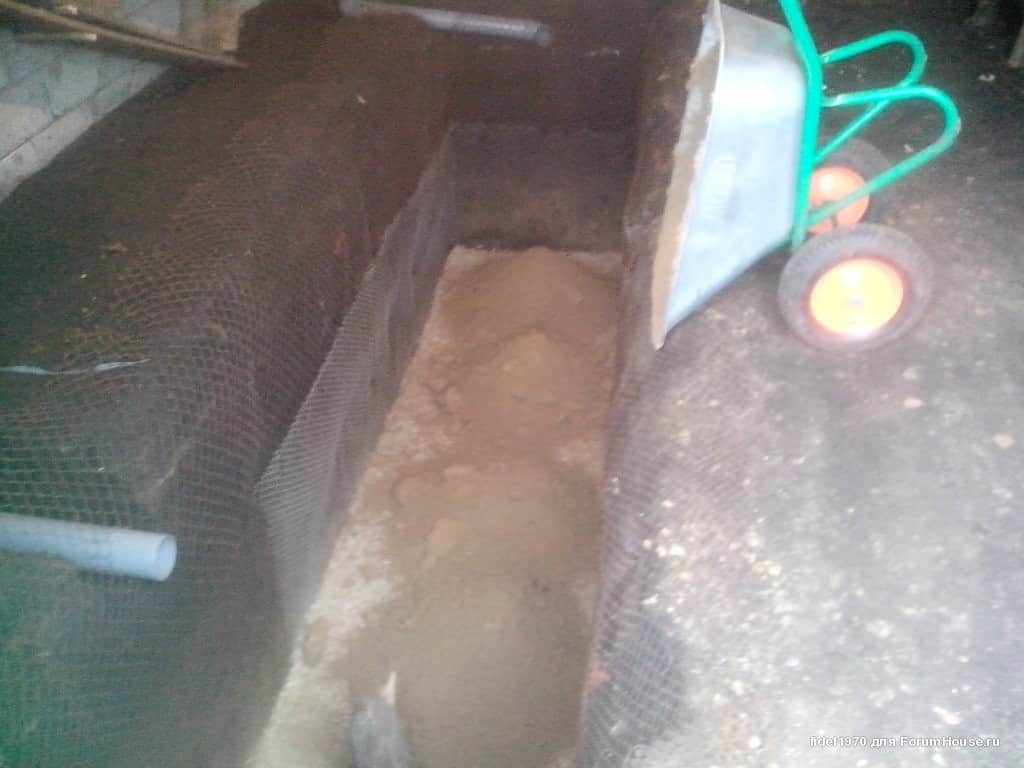

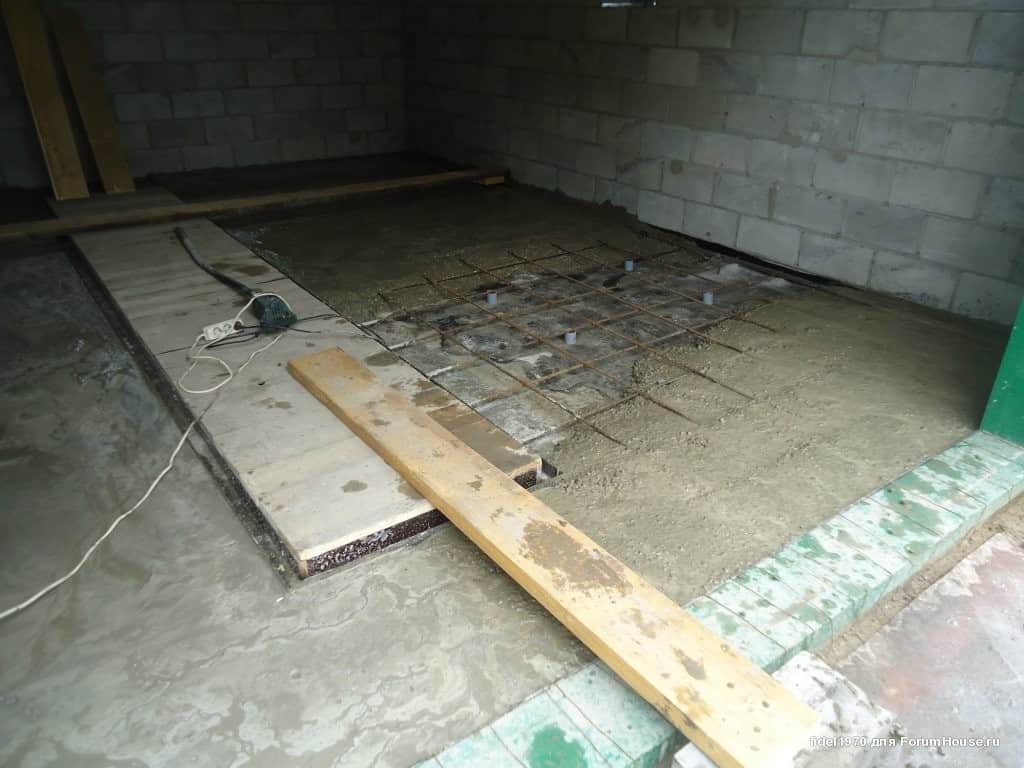

После установки опалубки ямы, поверхность пола в гараже засыпается песком, который проливается и утрамбовывается. Далее изготавливается гидроизоляция и армирование пола всего гаража, и наступает очередь заливки бетоном стен ямы и стяжки пола в гараже. По периметру опалубки устанавливается металлический уголок, который затем станет опорной поверхностью по углам ямы.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Бетонная смесь замешивается в пропорциях 1:4:8 — на одну часть цемента М-500 взяли 4 части песка и 8 частей щебня фракции до 20 мм.
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
Prev 1of1 Next
На заливку стен ямы ушло 24 мешка цемента, весом по 40 кг каждый. Общий объём раствора составил 3.3 м³, и на выполнение данной задачи с помощником был потрачен целый рабочий день. Ещё один день потребовался для изготовления бетонной стяжки пола в гараже.
Prev 1of1 Next

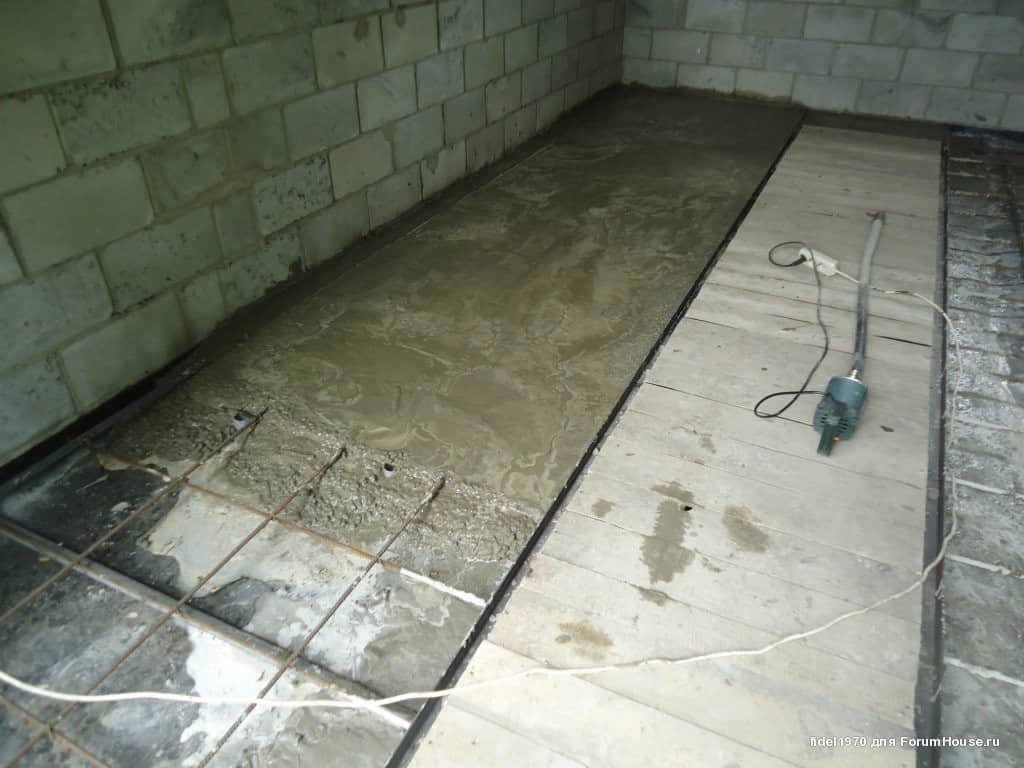

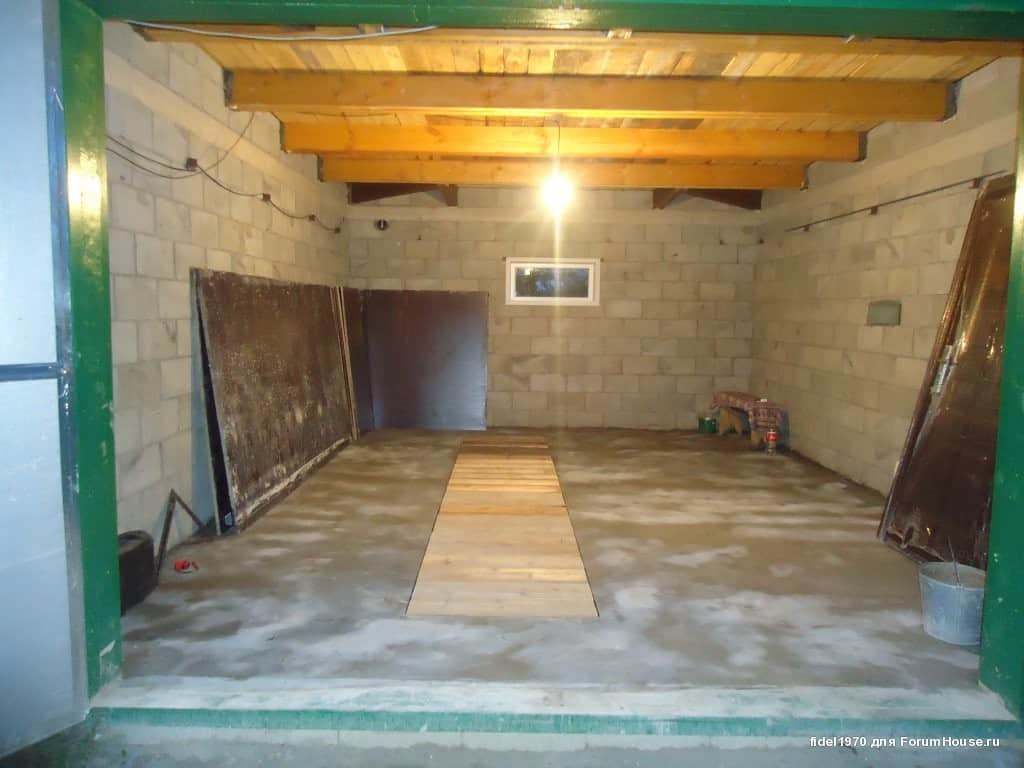

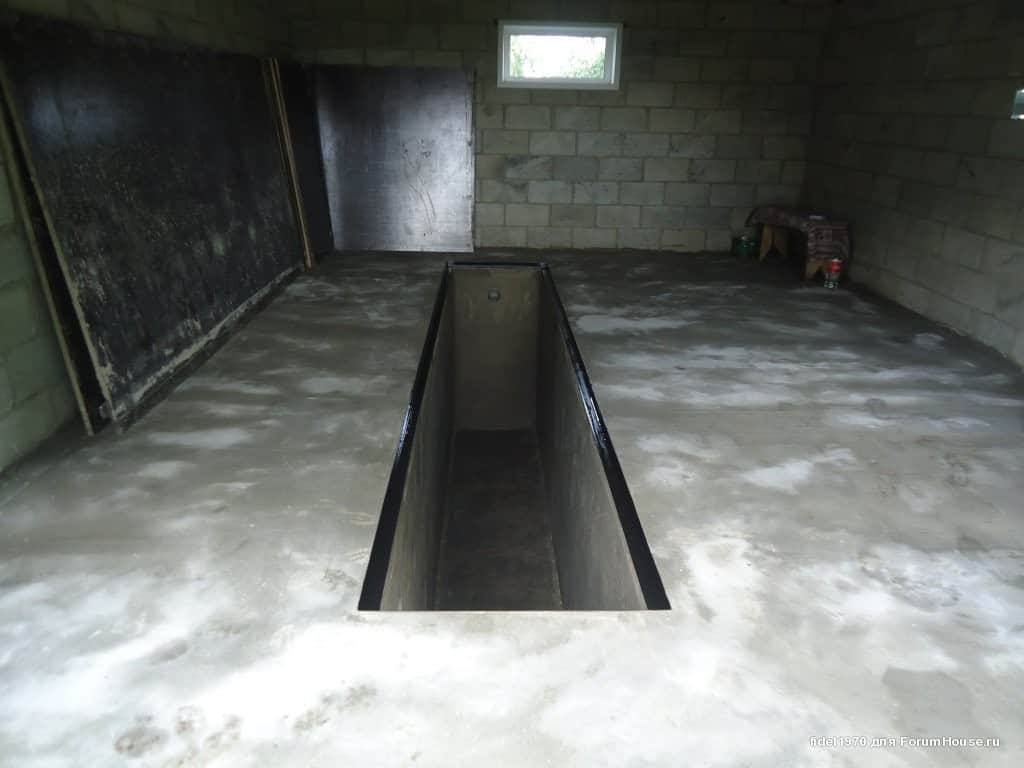

Завершающий этап — настил деревянного покрытия на металлические уголки по периметру верха стен ямы. Для него лучше взять доску потолще, например 50 мм: и прочность будет обеспечена и долговечность такого настила гарантируется.
Как правильно залить пол бетоном в гараже
Как установить подходящие размеры ямы
Готовая яма должна быть не только удобной, но и безопасной. Вот почему перед тем, как начинать работы, специалисты советуют изучить грунт под гаражом. Именно это позволит вычислить более или менее подходящую глубину.
Если грунт позволяет строить, необходимо составить проект будущего котлована. Четкие размеры по ГОСТ не установлены, ведь параметры в каждом случае свои. Даны лишь отдельные рекомендации в качестве ориентиров.
Если воды располагаются глубоко, рекомендуется вырыть яму глубиной около двух метров. Для более точных расчетов к росту пользователя необходимо прибавить до 30 см.
Ширина вычисляется соответственно с колесной базой транспорта – она должна быть более узкой, чтобы не создавать риска падения машины в яму.
Что касается длины смотровой ямы, она должна быть приблизительно на метр-полтора больше, чем длина автомобиля. Так работать будет гораздо удобнее.
При обустройстве смотровой ямы допускается делать в стенах несколько небольших углублений. Они в дальнейшем будут использованы для хранения инструментов или деталей, а также для внутреннего освещения. Но ниши не должны быть чересчур глубокими. Габариты должны контролироваться соответственно с размером ламп и количеством инструментов.
Дополнительные работы
Кроме того, что яму надо выкопать и выполнить комплекс строительных работ, её ещё нужно обустроить – обеспечить абсолютную безопасность, удобство работы и хотя бы минимальный комфорт.
Способы гидроизоляции
При строительстве ямы приходится решать разные технические проблемы. Одна из них, из разряда важных и сложных, – это защита ямы от воды. Вода, в основном, поступает из грунта. Недаром первым шагом в процессе строительства ямы является решение вопроса: «А можно ли на этом месте яму строить?». Мы об этом уже говорили. Для этого необходимо ознакомиться с гидрогеологическими характеристиками того участка, на котором построен гараж.
Существует один технически интересный, но очень дорогой способ построить яму в месте, где уровень глубины грунтовых вод менее 2 м. Называется этот способ «строительство кессона». Кессон в данном случае – это непромокаемая коробка с внутренним размером, равным желаемой смотровой яме. Она сваривается из листовой стали или изготавливается из пластика, а затем загружается в котлован и закрепляется там крепко-крепко – так, чтобы не всплыла на пришедших в яму водах. Если хозяин гаража владеет методами сварки и в состоянии купить нужное количество стального листа, можно кессон сделать металлическим. Но его необходимо в два слоя покрыть горячей битумной мастикой.
Если уровень глубины грунтовых вод лежит глубже 2,5 м, можно смело строить яму и решать вопросы гидроизоляции обычным способом. На днище котлована формируется подушка из песка и щебня, на неё укладывается гидроизоляционный материал, который заливается бетоном. После застывания бетона выпущенные края гидрозащиты поднимаются вверх и прикрепляются к стене. Бетонную или кирпичную стену снаружи следует промазать двумя слоями горячим жидким битумом. Капли протекшей в яму воды должны самотёком собираться в специальный приямок, устроенный в одном из углов ямы. Приямок тоже нужно забетонировать. Вода из него откачивается насосом. Можно эту процедуру выполнять автоматически. В приямок устанавливается датчик влажности, который в нужный момент включает откачивающий насос.
Укрепление краёв и ограничители для колёс
И без воды у ямы имеются недруги. Края такой ямы (хоть бетонные, хоть кирпичные) под регулярной переменной нагрузкой имеют привычку постепенно разрушаться. Чтобы этого не происходило, нужно край по всему периметру ямы закрыть металлическим катаным уголком. Для этой годится уголок № 45–55. Из него по всему периметру варится рама, с внешней стороны к ней привариваются анкеры, при бетонировании пола они заливаются бетоном.
В тех местах, где при осмотре машины находятся её колёса, не помешает укладка дополнительных балок, иначе колёса продавят пол и разрушат край ямы. В тех местах будут надёжно устанавливаться домкраты.
Для безопасной установки машины на краях ямы требуется поставить ограничители. Можно устроить контрольно-предупредительный бортик над уровнем пола, который при нормальной установке машины будет находиться внутри колёсной колеи. Можно ограничиться невысокими столбиками
В любом случае места для колёс следует обозначить яркой, привлекающей внимание краской
Изготовление крышки
Машина не всегда стоит над ямой. И чтобы туда нечаянно кто-нибудь не провалился, яму следует закрывать прочной крышкой. В конструкции бортика ямы можно предусмотреть пазы, в которые будут вставляться доски.
Утепление
Работать на холоде неприятно и неэффективно, поэтому в холодное время на дно ямы можно ставить обогреватель или направлять туда поток воздуха от тепловентилятора. Но для более быстрого прогрева между грунтом и стенкой ямы следует закладывать теплоизолятор, например листы экструдированного пенополистирола (ЭПП).
Ниши и проводка для осветительных приборов
Для оперативного размещения инструментов и деталей в стенах ямы устраиваются небольшие ниши размером примерно 300 х 400 х 450 мм. Для легковой машины достаточно четырёх ниш в районе каждого колеса.
Для работы обязательно нужен свет, поэтому при изготовлении стен ямы надо предусмотреть места для размещения осветительных приборов и розеток. Направление света должно регулироваться.
Отделочные работы
Хорошо, если яма выглядит красиво и чисто. Для этого внутренние стены можно красиво оштукатурить или облицевать керамической плиткой. Деревом выполнить облицовку тоже можно, но его следует пропитать защитными реагентами и покрыть лаком.
Обустраиваем смотровую яму
Важно провести достаточно объемную дополнительную работу, чтобы полностью обустроить смотровую яму в гараже
Ниши
Они пригодятся для осветительных приборов и инструментов. Предусмотреть их нужно в процессе кладки кирпичных стен. Оптимальные размеры для стандартной ниши следующие: глубина в 12 см, высота в 25-30 см, а длина примерно 50-75 см.
Сбор воды
Приямок – очень полезная вещь в смотровой яме. Ведь даже при безупречной гидроизоляции вам понадобится как-то избавляться от влаги, которая может заноситься на колесах, капать с автомобиля. Оптимальный вариант – сделать сборник жидкости на дне смотровой ямы. Для этого к одному углу делается минимальный уклон. Там выкапывается небольшое углубление. Оно тоже цементируется, чтобы края не обваливались. Поскольку можно случайно наступить туда, приямок накрывается прочной решеткой.
Вентиляция
Желательно сделать принудительную или естественную вентиляцию в смотровой яме. Используйте металлические трубы, небольшой вентилятор. Вентилирование поможет быстро устранять из ямы все вредные испарения, а также предотвращать образование конденсата. И находится в таком пространстве гораздо комфортнее, безопаснее.
Укрепление краев ямы
Края ямы должны быть хорошо укреплены. Обязательно этим займитесь, чтобы яма не осыпалась, выдерживала давление колес автомобиля. Вам понадобится металлический уголок № 45-50. Из него сваривается обрамляющая рамка по всему периметру смотровой ямы. Чтобы рамка была надежно зафиксирована, к внешним боковым сторонам надо приварить анкерные выпуски с диаметром 6-10 мм. Они должны располагаться через каждые 25 см. Когда пол гаража дополнительно бетонируется, они входят в бетонную основу.
Закрываем яму
Чтобы оградить яму от всех внешних воздействий, ее желательно закрывать на те периоды, когда не используется. Стоит учесть этот момент уже на этапе сваривания уголков для рамки. Сварите их так, чтобы доски удобно вставлялись в нее по узкой стороне.
Ограничители для колес
Продумайте момент заезда автомобиля в зону над смотровой ямой. Чтобы колеса даже случайно в нее не попали, необходимо специально установить для них ограничители. Для этого берите металлический профиль: уголок, швеллер или трубы. Металлическое обрамление должно возвышаться над полом, ограждая яму от заезда машины.
Утепление
Хорошее решение – утеплить смотровую яму. Для этого подойдут листы пенополистирола, которые можно просто наклеить на стены из кирпича.
Освещение
Позаботьтесь и об освещении пространства ямы. В заранее подготовленные ниши установите лампы, проведите в пластиковых каналах кабели. Освещение обеспечит комфортную работу в любое время.
Пошаговая инструкция с фото от гаражника
Инструкция с фото по шагам позволяет получить наглядное представление о процессе работы по строительству смотровой ямы из кирпича своими руками.
- Вся разметка перенесена на пол. Идет копка котлована.
- Сначала было просто работать: шла копка песка.
- Потом пошла глина, поэтому стало труднее копать.
- Сделал коробку гидроизоляции из изопласта. Временно уложил доски для фиксации.
- Уложил армирующую сетку.

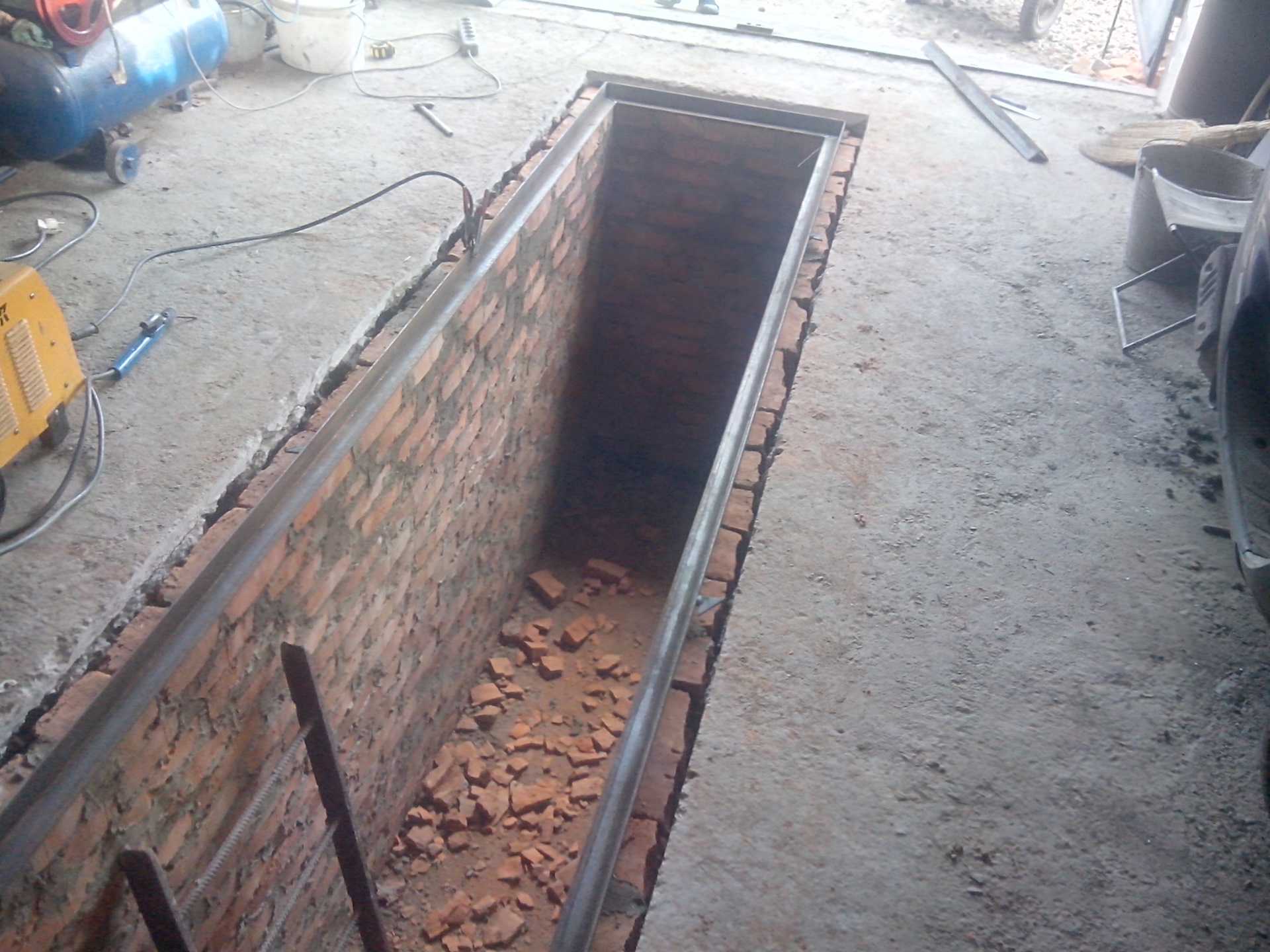

- Начал класть кирпичные стенки.
- Сделал ниши по бокам.
- Углубления разных размеров: для инструментов, для светильников.
- Ниши тоже оформил металлическими рамками.
- Ниша для лампы маленькая.
- Взял часть бетона, по две части цемента и щебенки. Сделал бетонную заливку.
- Бетоном залил аккуратно: внутри пол, снаружи, вокруг ямы, чтобы укрепить дополнительно.
- Тщательно оштукатурил стены.
- Сделал в кармане розетку для переносной лампы.
- Провел кабель.
- В нишу вставил лампу.

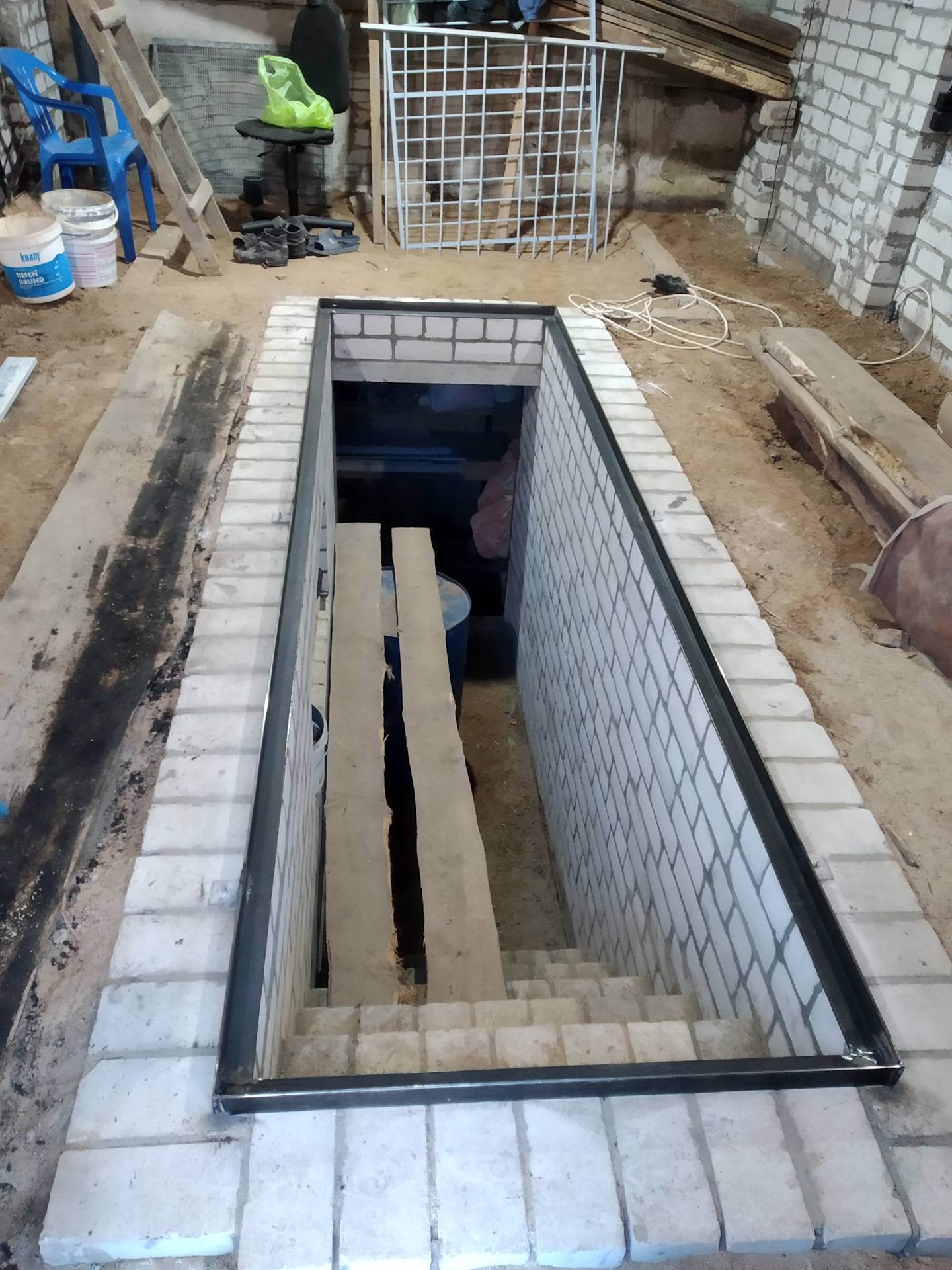

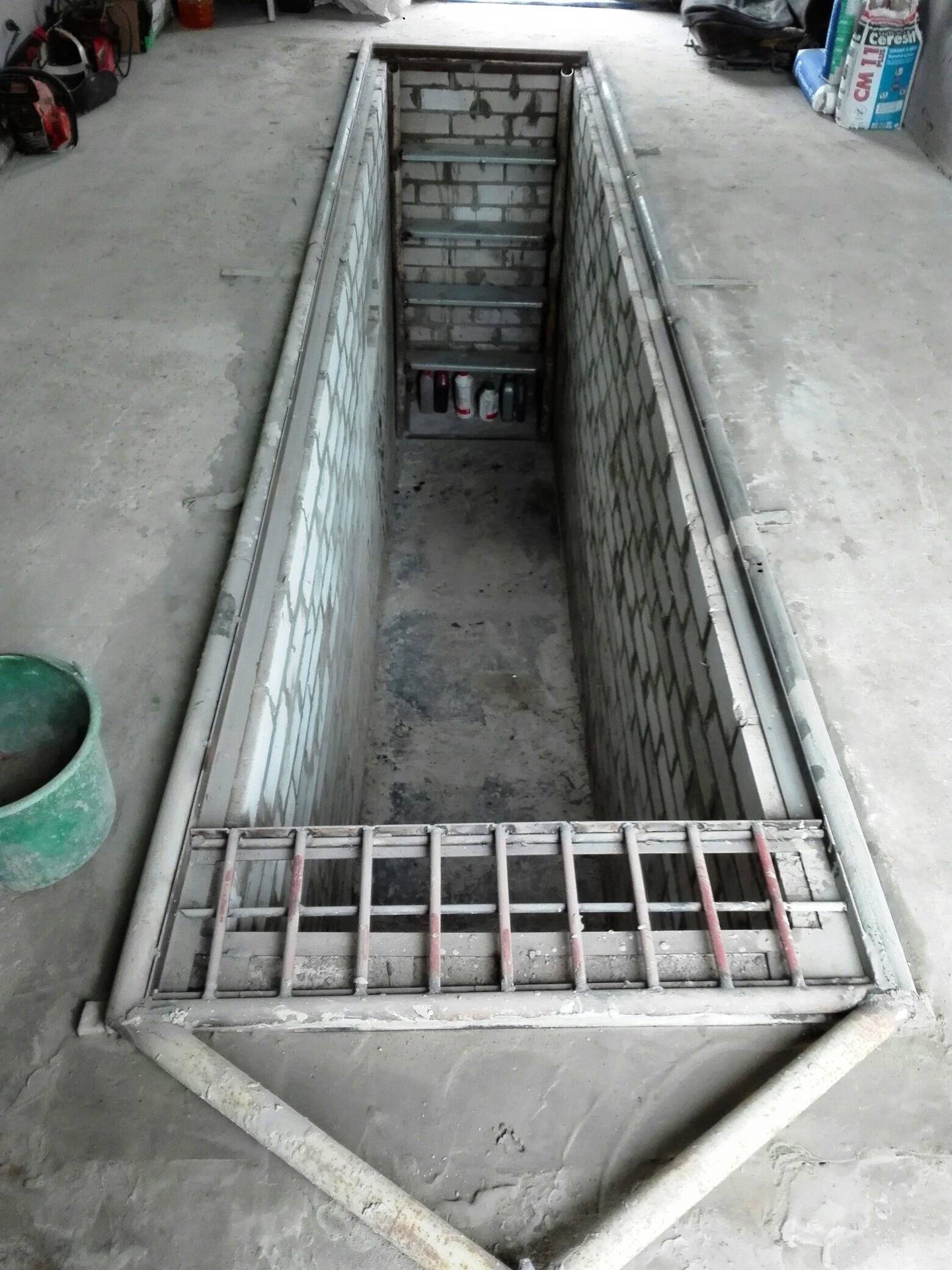

- Вот так выглядит готовая яма с освещением.
Материалы для работы
Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:
Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….
- Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
- Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
- Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
- Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
- Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
- Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.
Габариты смотровой ямы для индивидуального (частного) гаража
Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.
Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.
Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.
Гараж на столбах, сваях или мелкозаглубленной ленте
Эти типы основания предполагают отсутствие подвала.
В целях экономии или в условиях нехватки времени можно устроить столбчатый фундамент под гараж, вкрутить сваи или залить мелкую ленту с одной нитью армации.
Работы не требуют особой квалификации или большой бригады. Любое устройство можно осилить вдвоем:
- Столбы размещают в точках наибольшей нагрузки, изготавливают из кирпича, ЖБИ или заливают в опалубку. В основании устраивается песчаная подушка и гидроизоляция.
- Сваи покупают с литым буром, вкручивают, затем полость внутри трубы заливают бетонным раствором.
- Мелкозаглубленная лента делается, как и заглубленная. В данном случае отличие состоит в количестве армирования и глубине траншеи.
При выборе фундамента не стоит опираться лишь на данные по материальным затратам. Для принятия верного решения следует понять на каком типе почвы будет проходить строительство, как глубоко залегают грунтовые воды, а также оценить рельеф местности. О том, как сделать свайный фундамент для гаража, смотрите в этом видео:
Пучинистые почвы не любят легких строений на глубокозаглубленных лентах. Определившись с типом грунта, рассмотрите ландшафт. При больших перепадах высот участка строительства фундамент необходимо делать либо свайным, либо комбинировать разные типы основ.
Для сохранности и увеличения срока службы любого фундамента необходимо устроить на здании желоба водоотводов, а нижнюю часть защитить опалубкой.
Как построить смотровую яму в своем гараже
Весь процесс может уложиться всего в тринадцать пунктов. Хотя на практике этапы строительства потребуют большого количества времени и физических сил.
Как построить яму в гараже:
Нанести на пол гаража разметку. Это можно сделать и обыкновенным мелом. Желательно, чтобы яма располагалась посредине.
Вскрыть пол и срезать по периметру арматуру.
Вычистить из котлована лишний грунт.
Разровнять днище будущей ямы. Затем выровнять стены.
Установить вентиляционную систему (по желанию). Для этого потребуется выкопать горизонтальную траншею, которую необходимо вывести сквозь стену гаража. В траншее расположить трубу так, чтобы ее низ был расположен у дна.
Засыпать в котлован песок. Толщина слоя должна быть максимум 20 см. Разбавляя песок водой, хорошо утрамбовать, а после уложить сверху щебенку. Толщина слоя не должна превышать 10 см. Наилучшим образом подойдет мелкая или средняя щебенка.
Подобрать подходящий гидроизолирующий материал и закрепить его на стенах и полу котлована. В идеале подойдет рулонный материал. Если бюджет позволяет, вместо бюджетного рубероида можно использовать что-то подороже. К примеру, мембрану для гидроизоляции или специальную пленку. Для удобства нужно уложить изолятор так, чтобы он лежал на краях ямы
Концы можно прижать кирпичами или другим грузом для фиксации
Важно обратить внимание на то, что гидроизолирующий материал необходимо укладывать способом внахлест, примерно на 10 см, а получившиеся стыки закрепить мастикой.
Залить днище стяжкой. Толщина слоя должна быть около 6 см.
Соорудить бетонные стены
Сделать их монолитными будет быстрее и надежнее, чем использовать кирпичную кладку
Из фанеры либо досок требуется сделать опалубку. Если грунт песчаный, надежнее сделать ее в два слоя. Укрепить конструкцию можно армирующим каркасом.
Залить бетон. Способ, который подходит лучше всего – заливать на протяжении всего дня с разрывом в четыре часа.
Убрать опалубку. Сделать это можно только спустя неделю после заливки бетона. Но использовать смотровую яму пока не рекомендуется. Все потому что окончательно бетон затвердеет только спустя один месяц.
Выполнить финальную отделку. Оформление можно выполнить по собственному вкусу. К примеру, стены можно покрыть штукатуркой, керамической плиткой или просто покрасить.
Завершающий шаг – это оформление своеобразной границы по всему периметру смотровой ямы. Обычно для этого используется стальной уголок. Но чаще выходит так, что владельцы спокойно обходятся и без него.
Теперь яма готова и можно пользоваться.
Подготовка материала и инструмента
При подготовке к строительству необходимо обеспечить выполнение предстоящих работ, запасясь следующими материалами:
- тридцатым или сороковым деревянным брусом, досками, щитами для опалубки;
- бетоном для укрепления стенок и заливки пола;
- кирпичом – если принято решение выполнить стены с использованием данных материалов. Возможно применение шлакоблока или пенобетона;
- полимерной пленкой толщиной от двух миллиметров, для устройства гидроизоляции;
- металлическим уголком для наружной окантовки;
- арматурой и стальной проволокой, чтобы изготовить каркас под бетонирование;
- цементом, песком или готовой смесью для выполнения кладки.
Из инструмента потребуется:
- строительный уровень, для выполнения каменных работ;
- бетономешалка, чтобы приготовить бетон или раствор;
- болгарка;
- столярный инструмент, гвозди – для устройства опалубки.
Требуемый инструмент и материалы должны быть подготовлены заблаговременно, чтобы не задерживать выполнение работ.
Лестница для смотровой ямы
Спускаться в яму по приставной лесенке неудобно и опасно. Лестница должна быть стационарной, при этом — удобной и безопасной. Наилучшим вариантом является изготовление ступенек одновременно с возведением ограждающей конструкции. При кирпичных стенах и ступени целесообразно выполнить из кирпича. Заливая стены из монолитного железобетона, следует заодно отлить ступени. Если же на этом этапе они по какой-то причине не были изготовлены, то лестницу можно сделать и позднее своими руками, когда будет выполняться обустройство смотровой канавы. Лестницу изготавливают деревянной — с креплением ступеней на тетивах или косоурах, а также металлической — с проступями из рифленого железа.
Технология сооружения смотровой ямы
Не будем рассказывать, как сооружать гараж с ямой, который возводится. Это не так сложно. Расскажем о том, как сделать смотровую яму в уже эксплуатируемом гараже.
Выкапывание котлована
Будем считать, что с размерами Вы определились. Их наносят на пол в гараже, к примеру, обозначив мелом. Основное требование – яма должна располагаться посередине гаражной постройки.
Разметка котлована внутри гаража Источник parki48.ru
Обычно пол в гараже – это толстая бетонная стяжка, в которую уложен армирующий каркас в виде решетки из стальной арматуры. Поэтому по разметке надо раздолбить бетон и срезать по периметру котлована арматуру.
Из образовавшегося проема лопатами удаляют песчано-гравийную подушку и грунт. Стенки и дно котлована лопатами выравнивают по максимуму. Это трудоемкая работа, которая может затянуться на два дня. Хотя многое будет зависеть от состава грунта под строением и активности мастеров. Есть одно преимущество при строительстве смотровой ямы в эксплуатируемом гараже. Стройплощадка находится под навесом, так что дождь в данном случае не помеха.
Выкапывание котлована (выемка грунта) Источник ok-berta.ru
Вентиляция смотровой ямы
Ошибку делает тот, кто не задумывается о вентиляционной системе. А ведь ее назначение не только удалять влажный воздух. Затхлые запахи от промасленных тряпок, бензина заполнят небольшое пространство быстро, постепенно перемещаясь в сам гараж. Так что лучше затратить немного времени и денег, но вентиляцию соорудить.
По сути это пластиковая труба диаметром 100 мм, которую выводят за пределы постройки. Для этого выкапывают горизонтальную траншею, которую выводят или под фундаментом, или через стену. В нее засыпают песок и укладывают трубу с выводом выше крыши гаража. Нижний конец должен располагаться у дна ямы.
Вентиляционная труба внутри смотровой ямы Источник drive2.ru

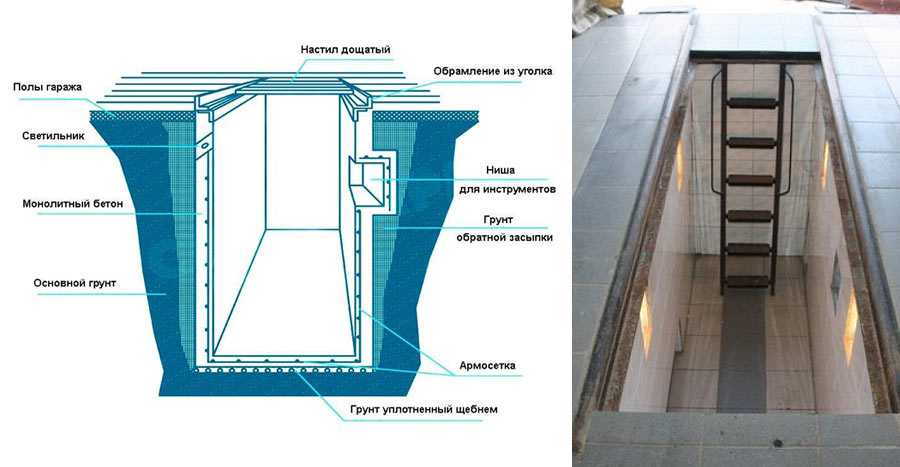

Обустройство смотровой ямы
Итак, переходим к основным работам, связанным со строительством самой ямы. В первую очередь подготавливают дно:
- Засыпают слой песка толщиною 15-20 см, который трамбуют с поливкой воды.
- Засыпают щебень средней или мелкой фракции толщиною 10 см, который тоже утрамбовывают.
- Проводится гидроизоляция всей ямы: пол и стенки.
Гидроизоляция
Гидроизоляция смотровой ямы в гараже – ответственный этап. Поэтому разберитесь в этом процессе.
Для проведения гидроизоляционных работ используют рулонный материал. Это может быть полиэтиленовая пленка толщиною не менее 0,2 мм, уложенная рукавом. Для этого используют рубероид или современные гидроизоляционные материалы на основе битума.
Полосы гидроизоляции укладывают полосами от стены до стены внахлест относительно друг друга со смещением в 10-15 см. Битумные изделия в местах нахлеста крепятся битумной мастикой. Полиэтиленовая пленка скрепляется самоклеящимися лентами. На фото ниже как раз показан вариант с полиэтиленом
Обратите внимание, что края гидроизоляции заводят за пределы ямы и прижимают грузом
Гидроизоляция смотровой ямы в гараже с помощью полиэтиленовой пленки Источник martand.ru
Формирование пола и стен
Подготовленное дно заливают стяжкой толщиною 3-7 см. Никакого армирующего каркаса в него закладывать не надо, потому что нагрузкам конструкция не подвергается, кроме веса человека
Поэтому основное внимание сооружению стенок
Как уже было сказано выше, здесь два варианта:
- использовать кирпичи или блоки;
- возвести монолитную конструкцию.

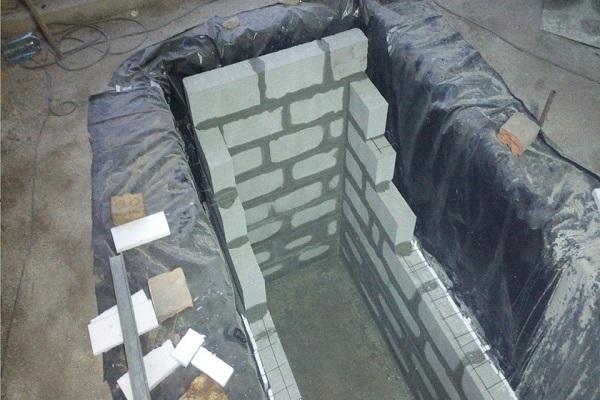

В первом случае блочный стеновой материал укладывают по периметру подготовленного котлована, укладывая элементы кладки с перевязью. То есть со смещением в половину блока или кирпича. Для скрепления используется обычный кладочный раствор с рецептурой 1:2 (цемент-песок).
Яма из блоков или кирпича Источник drive2.ru
Если сооружают монолитную конструкцию, то для этого собирают опалубку. Изготавливают ее из досок, плитных или листовых ровных и прочных материалов. К примеру, из металлического листа или профнастила, фанеры или плит ОСП.
Основная задача – собрать опалубку так, чтобы она не разъехалась под действием достаточно большого веса заливаемого бетона. Если грунт под гаражом глинистый, то опалубку монтируют как один слой ограждений с внешней стороны. Покрытая гидроизоляцией стенка котлована сама сможет спокойно выдержать любые нагрузки. Если грунт песчаный, неплотный и непрочный, тогда опалубку устанавливают в два слоя, оставляя между ними пространство для заливки бетонного раствора.
Бетон заливают за один раз, не оставляя на следующий день. Перерыв может быть между заливками, но не более 4 часов. Посмотрите на фото, вот так выглядит опалубка с залитым в нее бетонным раствором.
Смотровая яма, как монолитная бетонная конструкция Источник azowo.ru
Оснащение
Вентиляция
Для сооружения вентиляции достаточно использовать сантехнические ПВХ трубы. Чтобы обеспечить их «врезку» в смотровую яму, достаточно при заливке стен бетоном или закладке кирпичом оставить необходимые по размеру отверстия. Например, при заливке бетоном вставить соответствующие по диаметру обрезки древесины. Высоту приточной трубы рекомендуется делать на расстоянии 15 см от пола, а вытяжку – на расстоянии 25 см от верхнего края. Многие автовладельцы (и владельцы небольших автосервисов) вообще не делают вентиляции. Для того, чтобы пол в яме был чистым, они попросту засыпают его древесными опилками, что тоже весьма способствует его чистоте и сухости.
Освещение
Для освещения категорически запрещается использования сети 220 Вольт, и это справедливо – в процессе ремонта авто можно по неосторожности «заехать» в осветительный прибор металлическим инструментом, что может закончиться для мастера плачевно. Но и усложнять жизнь, планируя при постройке ямы установку стационарных осветительных приборов, тоже неразумно
Достаточно вывести под полом (при постройке ямы) несколько розеток от трансформатора 12-36 вольт и сделать в разных местах (согласуясь со своим опытом) источники питания безопасные для жизни. Можно ещё сделать металлические закладные пластины, для светильников на магните.
Лестница в смотровую яму
Лестницу, как показывает практика, лучше делать из дерева – при ремонте авто на неё нередко попадают технические жидкости, а с помощью опилок и ветоши деревянная лестница становится «безопасной», то есть нескользкой.
Чем закрыть
Как показывает практика, для этой цели лучше всего подходят обрезки досок 25-30 мм. Но наиболее творческие натуры соединяют эти доски тросом, что позволяет скатать весь настил, подобно коврику. Впрочем, если яма постоянно «в работе», зачем её закрывать?
