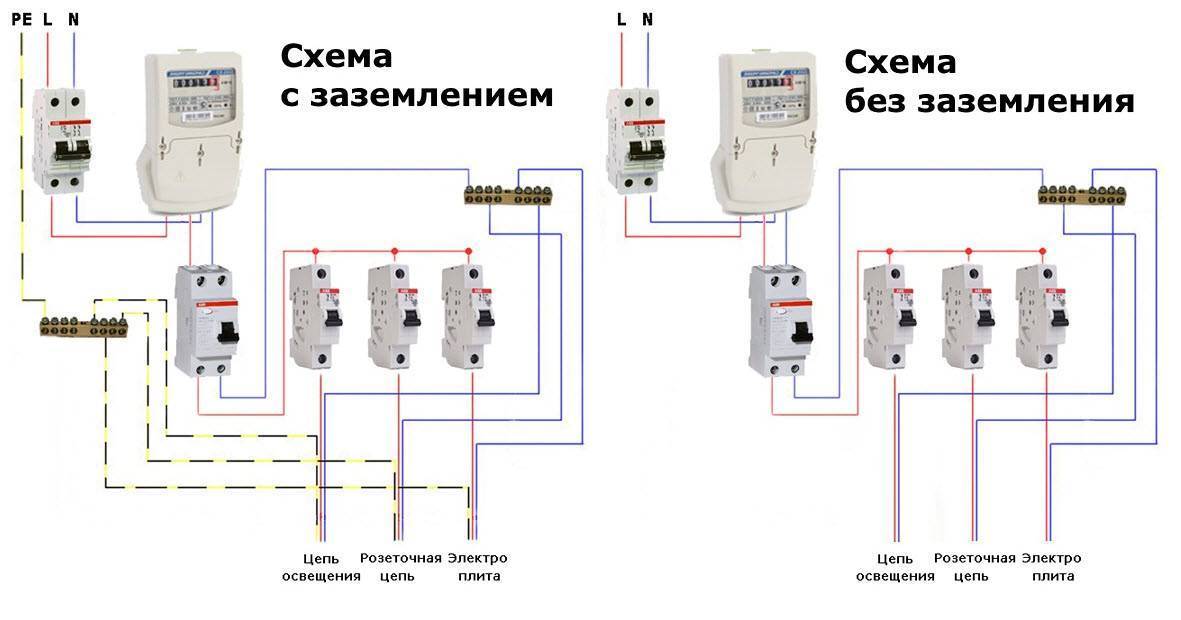

Как подключить УЗО с заземлением и без?

Схема подключения УЗО без заземления

Чтобы надежно работало УЗО, нужна трехпроводная сеть – это двухпроводная электрическая сеть с дополнительным защитным заземлением. Заземление устанавливается с целью защиты человека от тяжелого поражения электрическим током при пробое фазы на корпус электроприбора.

В этом случае имеет место короткое замыкание и сработает электромагнитная защита автоматического выключателя. УЗО также защищает человека от воздействия электрического тока при аварийной утечке тока. Подключается УЗО фазным и нейтральным проводом на верхние клеммы.

С нижних клемм выходят фаза и ноль для нагрузки. Если нет утечек тока, то ток фазы и нейтрали будет идентичным, УЗО не сработает. Если произошла утечка тока, то УЗО вычислит ее и отключит электрическую цепь от сети. Таким образом, УЗО вычисляет токи фазного и нейтрального проводов и при обнаружении разницы токов включается механизм защиты.

Это можно показать на примере. Если возникла аварийная ситуация, произошел пробой изоляции, и фаза появилась на корпусе электрической плиты, то до прикосновения человека УЗО работает в режиме ожидания и не отключается, а при прикосновении человека к токопроводящему корпусу электрической плиты возникает ток утечки по пути – фазовый провод, корпус плиты, человек, токопроводящий пол, что заставит сработать защитный механизм.

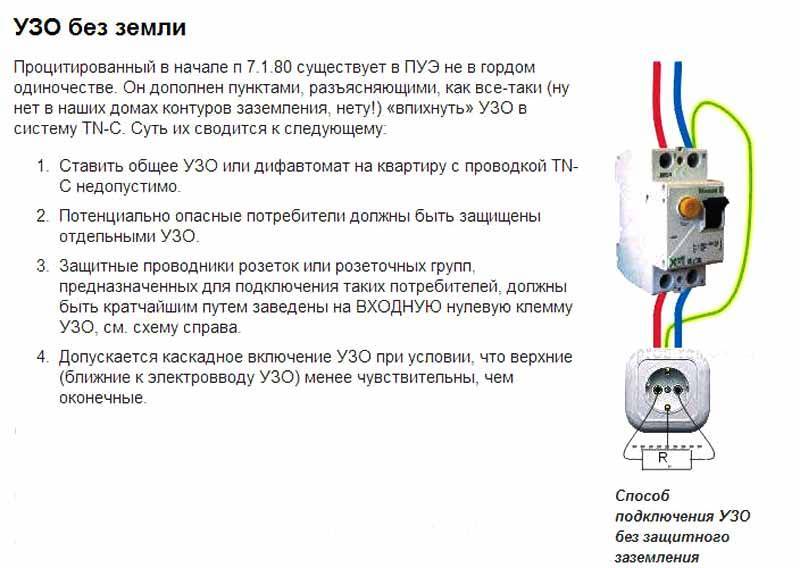

Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

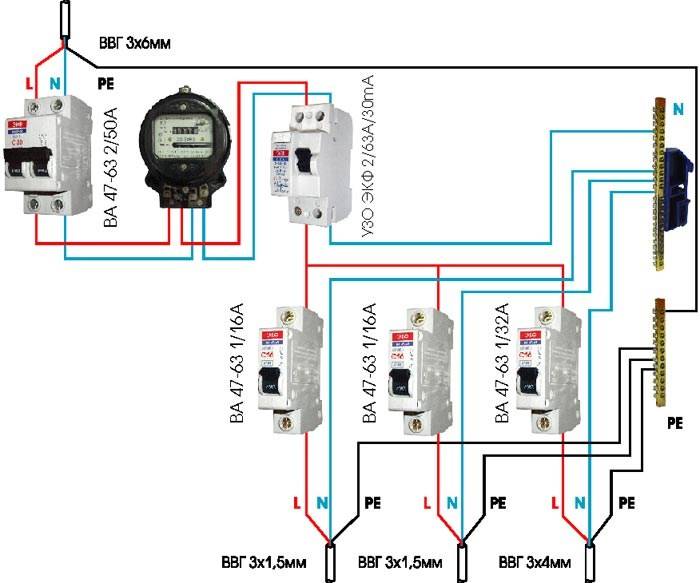

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

Подключение УЗО в двухпроводной сети

Возможны два варианта схемы подключения УЗО без заземления. Для первого случая выбираем УЗО с током утечки 100 мА и рассчитанным на номинальный ток нагрузки всей квартиры, допустим 32 А. Тогда схема будет выглядеть так: – вводной автомат 40 А, учет, УЗО 32 А, автоматы разных групп потребителей.

Схема подключения одного УЗО без заземления

У такой схемы есть большой недостаток, при срабатывании защитного механизма УЗО отключается квартира полностью, и для обнаружения неисправности придется лазить по всей квартире. Еще один недостаток такой схемы – это низкая чувствительность УЗО. Ток в 100мА более чувствителен для человека. Вторая схема хоть и дороже, но не имеет этих недостатков.

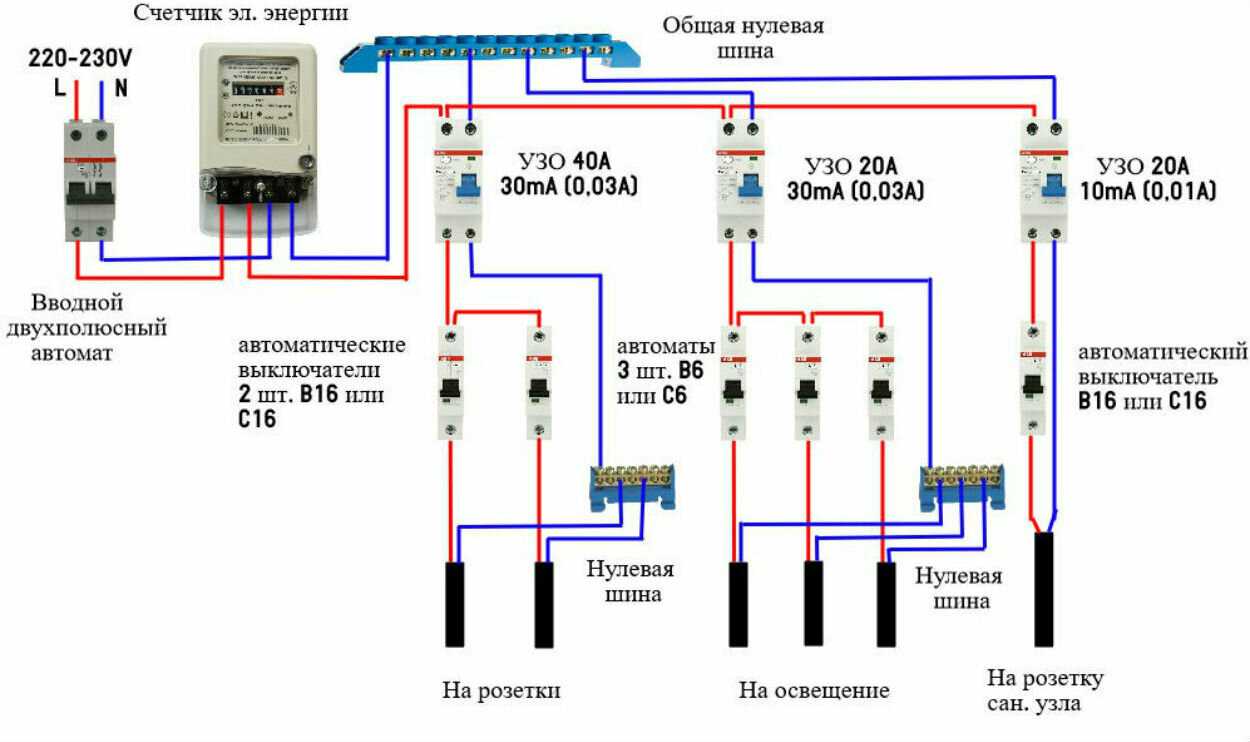

Схема подключения нескольких УЗО без заземления

Эта схема УЗО без заземления содержит – вводной автомат, счетчик, групповые автоматы и УЗО для выбранных автоматов. УЗО выбирается в этой системе на ток 30 мА. При возникшей утечке тока сработает та УЗО, на линии которой возникла неисправность в электрической цепи. На остальных группах автоматов будет присутствовать сеть. Во время подключения УЗО в двухпроводную сеть должны учитываться следующие моменты.

1.Так как УЗО не имеет защиту от к. з. и перегрузки, перед ним нужно ставить автомат. Номинальный ток УЗО выбирается на порядок выше номинального тока автоматического выключателя, так как УЗО может выйти из строя при токах которые больше его номинального значения.

2.Нейтральный провод с выхода УЗО идет только на розетку потребителей, соединять с другими нулевыми проводами нельзя, чтобы не было ложных срабатываний.

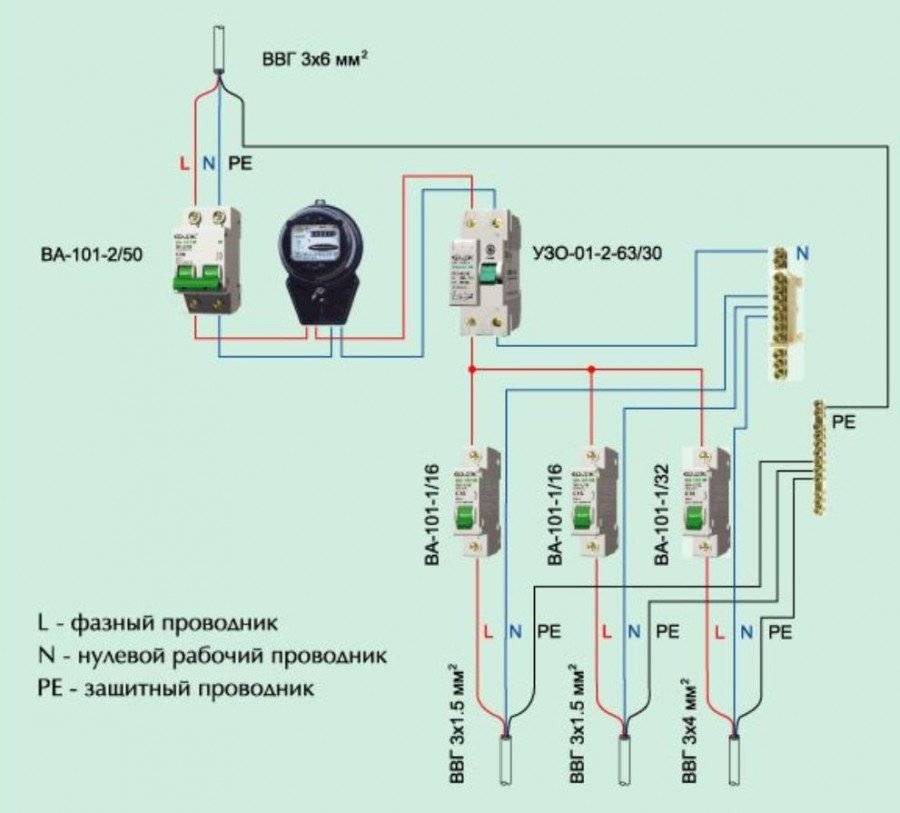

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство

Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом

Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты. Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:

Различия старых и новых сетей

В современных домах в электрической проводке присутствует отдельный защитный проводник РЕ. Таким образом, в однофазной сети имеется три провода: фаза, ноль и заземление (РЕ). В старых домах все линии состоят из двух проводов, поскольку единый PEN – проводник, выполняет функции сразу двух проводов – нуля и защиты (PE+N). Данная система с объединенным проводником получила наименование TN-C. В данном случае отдельный заземляющий проводник отсутствует.

Схема работы УЗО

В случае прикосновения человека к корпусу, происходит образование цепи, по которой ток от прибора через тело будет утекать в землю. При достижении током утечки порога срабатывания в соответствии с уставкой УЗО, произойдет отключение цепи прибора от питания электрической сети. Человек будет находиться под действием электричества в зависимости от времени срабатывания УЗО. Несмотря на то, что защита срабатывает достаточно быстро, во время действия тока вполне возможно получить серьезную травму.

В результате, образуется определенный отрезок времени, в течение которого корпус прибора будет обладать потенциалом, опасным для человека. Этот период начинается повреждением изоляции и заканчивается срабатыванием защиты и отключением от сети. При наличии заземления на корпусе прибора, защитное отключение произошло бы сразу же после пробоя изоляции.

Ошибки при подключении УЗО

Не имеющие достаточного опыта электрики чаще всего ошибаются в следующем:

Путают нулевые провода от разных УЗО: при таком подключении выключатели по нажатию кнопки «TEST» срабатывают, поэтому может показаться, что система является работоспособной. Но как только какой-нибудь прибор будет включён в розетку, оба УЗО сразу отключатся.
Подключают к УЗО нагрузку, в которой нулевой провод контактирует с проводом заземления или токоведущими частями. В этом случае могут иметь место частые ложные срабатывания выключателя.
При подключении розеток соединяют нулевой провод с проводом заземления. Как только вилку любого электроприбора воткнут в такую розетку и включат его, сразу появится утечка тока в заземляющий провод и УЗО тут же отключится.
Запараллеливают нейтрали разных УЗО со стороны «подзащитного» участка сети. В этом случае при включении прибора в розетку также будет иметь место отключение обоих УЗО. Такую ситуацию можно выявить нажатием кнопки «TEST» на одном из УЗО — оба прибора при этом отключатся.
Подключают защищаемую цепь к нулевому проводу выше УЗО. То есть получается, что ноль подключён в обход выключателя, и ток нагрузки будет восприниматься им как дифференциальный (УЗО будет отключаться).
Подключают нулевой проводник нагрузки к другому (не своему) УЗО. Опять же, как только в цепи появится ток, оба УЗО отключатся.
Не учитывают схему подключения кнопки «TEST» при подключении 4-полюсного УЗО в однофазную сеть

Здесь важно посмотреть (схема изображается на корпусе прибора), каким полюсом подключена эта кнопка. При неверном подключении она не будет работать.
Подключают нулевой провод сверху, а фазу снизу или наоборот, так что токи в рабочих катушках дифференциального трансформатора (см

принцип действия УЗО) имеют одинаковое направление и генерируемые ими магнитные поля не взаимоуничтожаются, а усиливаются. При появлении тока в цепи выключатель сразу будет срабатывать. Кнопка «TEST» при таком подключении не работает.

Рекомендуется проверять установленное УЗО при помощи кнопки «ТЕСТ» не реже одного раза в месяц.

Как видно, к вопросу выбора и установки УЗО следует подходить со всей обстоятельностью, так как от работоспособности этого прибора может зависеть жизнь людей. Ознакомившись с нашими рекомендациями, вы сможете всё сделать без ошибок, но лучше всё-таки попросить опытного электрика проверить правильность подключения.

Схема подключения УЗО

Рассмотрим способы установки УЗО в различных сетях.

Однофазная сеть

В таких сетях чаще всего устанавливают однополюсные УЗО.

В однофазных сетях УЗО устанавливается сразу после электросчётчика перед группой автоматических выключателей

В среде профессиональных электриков принято заводить контактные соединения в УЗО и автоматические выключатели только сверху вниз. Мы рекомендуем придерживаться этого правила по следующим причинам:

• в некоторых моделях таких приборов при подключении снизу увеличиваются потери (снижается КПД устройства);
• если ремонтными работами в электрощите будет заниматься другой специалист, то при общепринятом способе подключения он не запутается и не ошибётся.

На приведённой схеме общее УЗО (поз. 2) обеспечит противопожарную защиту осветительных цепей (автоматические выключатели на 10 А, поз. 5, 6, 12) и подстрахует прочие УЗО.

Каждое «розеточное» УЗО обслуживает по три группы розеток, оснащённых автоматическими выключателями. Устанавливать УЗО на каждую группу было бы накладно, поэтому предлагается своего рода компромисс: с одной стороны, схема удешевляется за счёт сокращения количества применяемых УЗО, с другой — при срабатывании одного из них будет обесточена не вся сеть, а только её часть.

Обнаружить цепь с утечкой тока будет достаточно просто: если, к примеру, сработает (отключится) УЗО поз. 7, нужно отключить автоматы поз. 8, 9 и 10 (отвечают за группы розеток 2, 3 и 4), затем включить УЗО поз. 7 и по очереди включить упомянутые автоматы. Как только будет включён автомат цепи с утечкой тока, УЗО тут же отключится.

Нулевой проводник после противопожарного УЗО поз. 3 нужно закрепить на общей нулевой шине (поз. 4). Затем от этой шины «ноль» протягивается ко всем остальным УЗО и дифференциальному выключателю. Поскольку дифференциальный выключатель (поз. 13) обслуживает выделенную линию, нулевой проводник после него заводится не на нулевую шину, а прямо на нагрузку.

В данной схеме имеются ещё две нулевые шины — они обозначены позициями 11 и 18. К первой подключаются нулевые проводники УЗО поз. 7 и розеток поз. 2, 3 и 4, а ко второй — нулевые проводники УЗО поз. 14 и розеток 5, 6 и 7. Если бы их не было и все приборы подключались бы только на общую нулевую шину, то при появлении утечки тока в одной из розеточных групп с большой вероятностью могли бы отключиться оба «розеточных» УЗО (поз. 7 и 14) либо общее УЗО (поз. 3).

Нулевые проводники осветительных цепей (автоматы поз. 5, 6 и 12) выводятся на общую нулевую шину (поз. 4), минуя УЗО.

Проводники заземления выводятся на шину РЕ (поз. 19).

Видео: как правильно подключить УЗО

Трёхфазная сеть

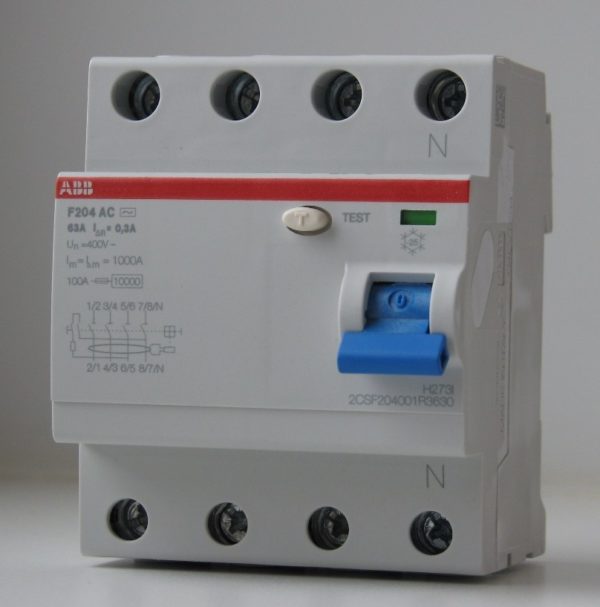

В таких сетях у нас чаще всего устанавливают 4-полюсные УЗО. Подключается оно по тому же принципу, что и в однофазной сети.

Учтите, что в УЗО различных производителей нулевая клемма может располагаться как слева, так и справа. Поэтому перед подключением нужно внимательно изучить схему, изображённую на корпусе выключателя или в его паспорте.

Общее трёхфазное УЗО предохраняет цепь только от возгорания, для защиты от поражения электрическим током на каждую фазу устанавливают отдельное устройство

УЗО этого вида (3-фазные 4-полюсные) бывают только противопожарными. Для защиты людей от поражения током на каждой линии нужно дополнительно установить однофазное УЗО с уставкой тока утечки не более 30 мА. При этом у каждой линии должен быть свой нулевой проводник, который выводится к соответствующему УЗО.

Подключение к трехфазной сети

Трехфазное питание на 380 В используется на заводах и в небольших мастерских. От них питаются станки, различные печи и асинхронные двигатели (лифт). Установка УЗО в трехфазной сети ничем принципиально не отличается от однофазной. Разница кроется только в количестве выводов у защитного прибора. У трехполюсного УЗО 8 контактов для подсоединения кабелей. Четыре входящих L1, L2, L3 и N и 4 исходящих с аналогичной маркировкой.

Трехполюсное УЗО

При подключении возможна путаница в проводах. Чтобы разобраться в цветовых и буквенных маркировках, достаточно знать простые соотношения из таблицы.

Российские обозначения	Европейские обозначения
Фаза А	Желтый	L1	Коричневый
Фаза B	Зеленый	L2	Черный
Фаза C	Красный	L3	Серый
Нулевой провод	Синий (голубой)	N	Синий (голубой)
Заземляющий провод		PE	Зелено-желтый

Вводное трехфазное УЗО + отдельные групповые

Устройство устанавливается после вводного трехполюсного автомата. Через него проходят три проводника питающей сети. Затем они идут непосредственно на УЗО. Подключение осуществляется с учетом маркировки. Клемма L1 на выходе автомата соединяется с L1 на защитном устройстве, L2 с L2 и так далее.

После вводного трехфазного УЗО провода следуют на групповые автоматы. Нулевая жила подключается на общую N шину. В идеале она имеет голубой цвет. Затем фазные провода с автоматов подключаются на однополюсные групповые УЗО и расходятся по потребителям.

Вводное защитное устройство + трехфазный счетчик

Схема схожа с предшествующей. Однако в этом случае добавляется трехфазный счетчик электроэнергии. Он имеет 8 выводов, предназначенных для подключения 3 фаз и нуля. Прибор учета монтируется на выход вводного автомата. После счетчика следует трехфазное УЗО. За ним — групповые однополюсные автоматы и устройства защитного отключения.

Подключение к линии электропередачи

В правилах устройства электроустановок (ПУЭ) указано, что подключение УЗО без линии заземления нежелательно. Но не везде предусмотрено и есть возможность организовать заземление. Отвечая на вопрос, как подключить УЗО в квартире без заземления, необходимо рассмотреть два возможных случая при установке устройства защиты:

1. Устройство защиты установлено, но заземления в квартире нет. В таком случае при возникновении пробоя на корпус и появления на нём разницы потенциалов УЗО не сможет обнаружить аварийность ситуации, пока не возникнет контур для тока утечки. Это может произойти, когда человек притронется к прибору с неисправностью и предмету, связанному с контуром земли. Например, труб водоснабжения; или попросту будет стоять на полу с недостаточной изоляцией от земли. Только в этом случае возникнет утечка тока, и прибор защиты сработает, при этом кратковременно человек почувствует удар током, впрочем, не причиняющий здоровью ущерб.
2. Устройство защиты установлено, заземление присутствует. Это наиболее благоприятный способ организации защиты, позволяющий сразу отключить проблемный участок в цепи, не дожидаясь на него воздействия. В момент пробоя на корпус, непосредственно связанного с землёй, сразу появляется ток утечки, фиксирующийся прибором защиты. Величина тока, при котором прибор сработает, зависит от его значения номинального дифференциального тока. Этот ток УЗО может быть следующего значения: 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Таким образом, подключение УЗО к однофазной сети без заземления так же возможно, как и с ним. При этом будет использоваться для учёта прибором контур фаза-нуль.

Принцип построения схемы подключения УЗО

Для корректной работы данного защитного устройства в каждом индивидуальном случае схему подключения к электрической сети следует разрабатывать отдельно. По мнению профессионалов — электриков вероятным местом подключения узо в жилой квартире либо загородном доме считается точка в непосредственной близости от источника электроэнергии. Для квалифицированной работы данные устройство используют одновременно с автоматическими выключателями, устанавливая последовательно. Монтаж сети электрического тока выполняется по двум схемам.

1. Схема 1. При желании подключить одно защитное устройство на общую линию электроэнергии, негативный момент в данной ситуации — отключение сети при создании аварийной ситуации на одном из участков. В этом случае поиск поврежденной зоны затянется на длительное время.
2. Схема 2. При возможности подключить узо на каждой конкретной линии сети индивидуально, при возникновении нештатной ситуации подача энергии произойдет на отдельно взятом поврежденном участке. В оставшуюся однофазную сеть электроэнергия продолжает поступать, все приборы и оборудование продолжат функционировать в привычном режиме. Эта схема требует увеличения финансовых затрат, но эти затраты неоспоримо оправданы.

Как выбрать УЗО для дома

Защитное устройство можно устанавливать на вводе, для отдельной группы автоматов, только для защиты одной линии. Но предварительно при любом варианте монтажа нужно определиться с плановой нагрузкой в коммутируемой цепи. Это позволит подобрать подходящий автомат к ВД. Если УЗО предназначено для одной линии (обслуживает отдельное помещение), то следует учитывать уровень влажности в комнате.

Выбирается УДТ для дома по эксплуатационным характеристикам. Основные рекомендации в этом плане следующие:

1. Вводной ВД должен быть при трехфазном вводе четырехполюсным на напряжение 380 В. Если подведена одна фаза, то устанавливают однофазное УДТ на 220 В.
2. Коммутируемая величина тока нагрузки УЗО выбирается из стандартного ряда (например, 16, 20, 25, 32, 40 А) на один номинал выше, чем у совместно используемого автомата. Например, если установлен автомат на 20 А, то понадобится УДТ на 25 А.
3. Для домашней сети подходят модели типа А и АС. Но из-за изменения характера нагрузки в электросети (оказывает влияние на форму колебаний тока) оптимальным для использования является первый вариант.
4. На линиях ванных комнат и кухонь следует устанавливать УДТ с током утечки (отключения) 6 или 10 мА. Для невлажных помещений нужно использовать модели на 30 мА. На вводе ставят ВД на 100 или 200 мА, но его функцией является в большей степени уже пожарная безопасность, а не защита человека.

УЗО для разных комнат

Суммарный дифференциальный ток утечки регламентируется пунктом 7.1.83 ПУЭ. Эта величина не должна при нормальной работе сети превышать 1/3 номинального показателя УЗО.

Бывает необходимо, чтобы УЗО срабатывало с некоторой временной задержкой. В таких случаях следует приобретать модели с маркировкой S.

Электромеханические модели можно отнести к более надежному варианту. Например, при обрыве нуля до УЗО в случае опасной ситуации ряд моделей электронных ВДТ не способен выполнять отключение

На такую особенность устройств следует обращать внимание.

Что касается цены изделий, то в этом плане на первое место выходят личные покупательские возможности. Но лучше приобретать продукцию известных фирм, хорошо зарекомендовавших себя.

Методы подключения

Известны четыре варианта подключения:

1. Подключение двухполюсного к однофазной сети.
2. Подключение четырехполюсного к трехфазной сети с применением нейтрали.
3. Подключение четырехполюсного к трехфазной сети без использования нейтрали.
4. Подключение четырехполюсного в однофазной сети.

Рассмотрим каждый случай в отдельности.

Подключение двухполюсного УЗО к однофазной сети

Двухполюсный УЗО к однофазной сети

Среди всех перечисленных методов подключения, это, пожалуй, самая распространенная схема. При ее подключении отсутствуют сложные обороты. Более того, такой прибор можно подключить и самостоятельно. Для этого на корпусе или в паспорте необходимо узнать, где именно на автомате располагается нейтраль или ноль, а также фаза. Как правило, на автомате указаны такие знаки 1,2 и N. 1 – подразумевает приходящий фазный проводник, 2 – исходящий фазный проводник и N обозначает ноль или нейтраль.

Одно из главных условий подключения такого УЗО заключается в том, что он устанавливается во всех случаях после автоматического выключателя! Такое требование позволяет защищать электросчетчик от увеличения тока.

Бывали случаи, когда устройство выходил из строя. Почему? Все дело в том, что через него прошел ток, превышающий его номинальный рабочий ток. Чтобы такого не было в вашем случае, покупайте прибор с как можно с большим номинальным рабочим током

Более того, при подключении важно соблюдать правильную последовательность. Иначе в процессе его эксплуатации могут возникнуть проблемы

Например, если при подключении перепутать клеммы ноль с фазой, то прибор сразу выйдет из строя.

Подключение четырехполюсного УЗО к трехфазной сети с применением нейтрали

Четырехполюсный УЗО трехфазная сеть, нейтраль

Такой метод подключения также достаточно распространен. Принцип его подключения практически ничем не отличается от однофазной сети. Только в этом случае монтируется четырехполюсной УЗО. В нем имеется четыре приходящих провода, которые на автомате обозначаются так А, В, С и ноль (N). Как правило, схема подключения указана на корпусе автомата. Единственное отличие может заключаться в том, что на четырехполюсном приборе ноль может находиться с другой стороны. Самое главное, правильно подключить выходы и входы.

Такие УЗО используются для защиты от пожара электропроводки на большие токи утечки. Если использовать его для защиты от поражения током человека, то рекомендуется использовать точку утечки, которая равняется от 10 до 30 мА.

Для самой же защиты устройства непосредственно перед ним монтируется автоматический выключатель.

Подключать однофазные сети лучше всего посредством нулевой шинки, которая монтируется непосредственно в щитке на DIN-рейку.

Также при подключении крайне важно соблюдать цветовую маркировку провода, а также подключение нулевого и фазного проводника

Подключение четырехполюсного УЗО к трехфазной сети без использования нейтрали

Подключение к трехфазной сети без нейтрали

Данную схему используют в большинстве случаев для подключения трехфазных электродвигателей. Автомат отключит его от сети, как только возникнет небольшое замыкание обмоток. Для подключения трехфазного двигателя необходимо три фазы питающего напряжения, а именно А, В и С. Также потребуется защитный проводник РЕ, который будет служить в качестве заземления корпуса. В результате нет смысла приобретать пяти жильный провод, а достаточно будет четыре жилы.

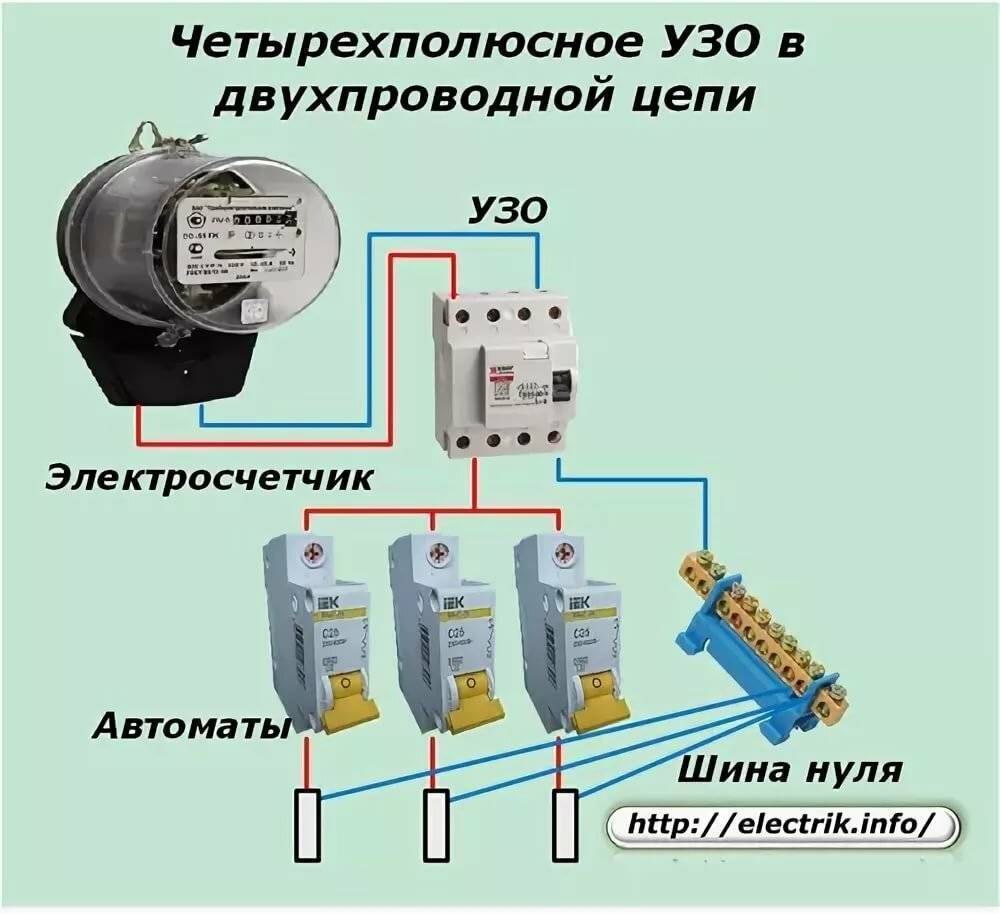

Подключение четырехполюсного УЗО в однофазной сети

Четырехполюсный УЗО однофазная сеть

Это использование можно смело назвать нерациональным и целесообразным. Однако в некоторых случаях это единственное верное решение. Например, если в будущем вы планируете расширить электропроводку, переведя ее на трехфазную сеть или добавить несколько однофазных сетей. Более того, такую схему используют в случаях временного использования аварийной замены неисправного двухполюсного УЗО. Подключение проходит достаточно просто. Для этого ноль и фаза подключается к соответствующей клемме. При этом подключение фазного проводника на клемму выполняется только в том случае, если подключена в данный момент кнопка «Тест». Такая клемма располагается рядом с нулевой.

Как выбрать и не ошибиться

Независимо от назначения устройства подбираются по следующим параметрам:

По количеству подключаемых фаз делятся на двухполюсные и четырехполюсные. Однополюсные для сети 220 В, трехполюсные для 380 В. В домах и частных домовладениях, по причине использования однофазной сети, используют однополюсные УЗО.

Для выбора устройства защиты необходимо определить его назначение. По назначению можно разделить на следующие типы:

1. Бытовые – это однополюсные УЗО невысокой чувствительности с током нагрузки не более 50 А. Такие требования обусловлены большим количеством бытовых приборов и связанными с этим большими точками естественной утечки. Очень чувствительные будут постоянно ложно срабатывать. Нагрузочный ток в 50 А определяется параметрами счетчиков электроэнергии, устанавливаемыми в жилых помещениях, не превышающим этот номинал.
2. Для промышленного применения – чувствительные четырехполюсные УЗО с большими номиналами тока. Эти требования обусловлены большими токами потребления промышленным оборудованием, использованием трехфазной сети и повышенными требованиями к его защите по причине его повышенной опасности и большой стоимости.
3. Специализированные. К специализированным относятся противопожарные типа В. Они обладают высокой чувствительностью не только к утечкам переменного тока, но и к незначительным пульсациям постоянного тока.

Устройство защитного отключения (УЗО) – описание

Многие люди слышали о том, что существует устройство защитного отключения – УЗО, но, что такое УЗО, для чего оно нужно в электрике, какие функции должно выполнять и можно ли вообще его не использовать в сети, знает не так много человек.

Для того, чтобы получить полное представление о том, что такое узо в электрике, о его функциях, устройстве, принципе работы нужно работать в области электрики, иметь диплом, но общие принципы действия и описание этого устройства сможет понять любой человек.

В большинстве квартир и домов не применяется и не применялось раньше УЗО, поэтому многие и не знают для чего его устанавливать, как оно работает.

Если говорить языком, принятым среди электриков, то УЗО, или устройство защитного отключения, представляет собой механический коммутационный прибор, служащий для автоматического прерывания цепи при превышении тока небаланса заданного значения, возникающего при определенных условиях.

Разные модели УЗО уже довольно давно продаются на рынке, многие профессионалы отлично знакомы с принципом их устройства, работы и активно применяют их при построении электрической проводки. Но многие электрики, хозяева домов и квартир, которые сами занимаются монтажом электрической системы не зная о преимуществах применения УЗО пренебрегают этим мощным средством предназначенным для защиты.

УЗО отлично защищает людей от поражения электричеством в случаях когда произошло нарушение изоляции, при случайных прикосновениях к токопроводящим неизолированным частям различного вида электрического оборудования и защищает имущество от теплового воздействия тока.

Самым вероятным местом поражения током в доме или квартире является кухня и ванная, где установлено очень большое количество электрических приборов, есть естественные заземлители – газовые, водопроводные трубы, мало свободного места и повышенная влажность воздуха.

Что понимается под выражением «утечка тока»? Под этим выражением понимается любой ток проходящий мимо электропроводки или мимо подключенных в сеть приборов. Вот как раз на эту утечку тока и реагирует УЗО, если ток пошел мимо электропроводки или электроприбора УЗО срабатывает и отключает сеть.

Токи утечки обычно имеют малые значения, поэтому защита от короткого замыкания и от перегрузки, которую обеспечивают обычные автоматические выключатели, на токи утечки не реагируют. Как видим, УЗО защищает от пожара, возникающего при замыкании при воспламенении тлеющей изоляции, и от поражения током людей.

Практически каждый человек за свою жизнь подвергался удару током в домашней сети напряжением 220 вольт. Этот ток составляет примерно 4-5 миллиампера, а если бы сила тока была большей, то опасность для здоровья и жизни значительно увеличилась.

Чтобы человека ударило током не обязательно нужно ковыряться в розетке или лезть в распределительный щит, достаточно просто дотронуться до стиральной машинки или холодильника, плойки и других приборов. Но почему так происходит?

Ответ простой – в том случае если в любом электрическом приборе нарушается изоляция токоведущих проводов, они начнут пропускать ток на корпус. То есть корпус прибора окажется под напряжением, а это все равно, что прикоснутся к оголенному проводу.

При прикосновении к такому прибору возникает ток замыкания с землей и если прибор не имеет заземления, то током ударит человека.

В большей части домов и квартир нет возможности заземлить корпуса электрических приборов, это не предусмотрено конструкцией, схемой проводки. От такого удара не сможет защитить никакой супер автоматический выключатель, установленный в щитке.

Гарантию от поражения током в таких случаях дает только применение более надежного и совершенного прибора, каким и является УЗО.

УЗО – это прибор, защищающий от токов утечки путем отключения сети в случае их появления. В случае, когда произойдет выше описанная ситуация с повреждением изоляции какого-либо прибора, то по телу человека, который замыкает цепь фаза-земля ударит током.

Но поскольку сила тока утечки не очень большая, в сравнении с номинальным током, то обычные автоматы этого не чувствуют и не отключатся. А человек в тоже время может и погибнуть при определенных условиях. УЗО, в отличии от автоматов, сразу среагирует на возникновение тока утечки и моментально разорвет цепь.

Что такое узо в электрике
