Монтаж узла автоматики
Основные этапы: крепление зубчатой рейки на несущем блоке (по всей его длине); установка электропривода на металлическом каркасе на уровне середины полотна створки, там же, где располагается несущий рельс; монтаж концевиков. Последние элементы располагают по краям балки, причем более эффективны магнитные исполнения, но они и стоят дороже.
Ручной механизм управления обойдется дешевле, а технология его установки займет на треть меньше времени, так как не нужно заботиться о креплении узла автоматики, продумывать способ подведения кабеля, настраивать работу привода.
Автоматика для ворот используется для экономии человеческих усилий и времени, а также позволяет сделать жизнь более комфортной и приятной.
Основные этапы самостоятельного монтажа: определение размеров створки; подготовка фундамента (с армированным каркасом и металлическими столбами, выступающими над поверхностью грунта на довольно большое расстояние – до уровня середины полотна створки); изготовление подвижной секции, а также ее монтаж.
https://youtube.com/watch?v=BUmomxfYS1w
Заливка фундамента
Фундамент заливается по стандартной методике: выкапывается яма глубиной до метра и длиной не менее 50% от ширины проема, подготавливается закладная с армирующим каркасом в швеллере, после чего эта закладная всаживается в яму швеллером вверх на уровне с асфальтированной (грунтовой) плоскостью двора, тем самым обеспечивая корректную базу для будущих кареток.
Затем последовательность действий будет выглядеть следующим образом:
- замешивается бетон в пропорциях цемента, песка и щебня 1:2,1:3,9 соответственно – на выходе получается бетон марки М250;
- заливается яма – для лучшего заполнения пространства следует периодически протыкать арматурным прутом бетон, чтобы он максимально плотно заполнил пустоты;
- выдерживается время в количестве не менее 10 дней для того, чтобы бетон высох; в течение нескольких следующих дней после заливки стоит поливать его водой, чтобы избежать растрескивания материала.
Автоматика
Понятное дело, что раз уж вам пришлось прибегнуть к подобного рода установке, вам хотелось бы, чтобы створка отодвигалась и задвигалась в исходное положение автоматически. Установить откатные ворота с электроприводом своими руками тоже не сложно – к вышеописанному процессу добавится лишь крепеж автоматического привода. К тому же это дело вы уже можете доверить специалисту: много средств за свои услуги он не возьмет, а мороки будет меньше. Но если вам хочется завершить дело самостоятельно, то вы вполне можете приобрести данную деталь в специализированном маркете и при помощи соответствующей инструкции разобраться с монтажом, поскольку разные приводы работают и действуют по-разному. Там будет подробно описана методика подключения двигателя, необходимых датчиков и монтирования зубчатой рейки.
Единственное, что вам следует проанализировать, так это мощность приобретаемого привода. Подбор правильного аппарата будет зависеть от исходного веса откатных ворот. К примеру, если ваши ворота имеют вес в 250-300 кг, это означает, что будет достаточно автопривода с мощностью двигателя в 200-250 Вт. Если это вес в 500-600 кг, то двигатель корректнее будет взять с мощностью от 350 до 400 Вт. При весе откатного полотна в 800-1000 кг понадобится двигатель с мощностью не менее 500-600 Вт.

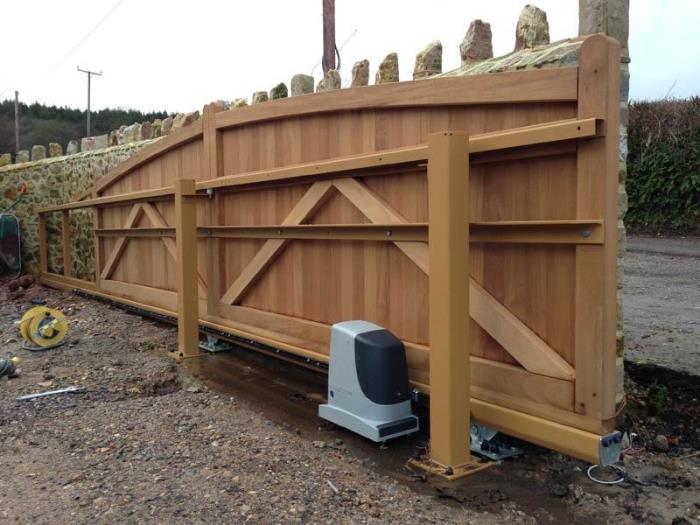

При внимательном изучении инструкции вы вполне сможете вмонтировать автопривод своими руками. Фото откатных ворот с автоматикой можно рассмотреть ниже.
1 этап – проект откатных ворот из профнастила
Конструкция откатных ворот сложная, а значит, визуализация необходима, т.е. нужно сделать эскиз или чертеж.
Эскиз откатных ворот из профнастила
Эскиз – это картинка, показывающая внешний вид ворот, с обозначением основных элементов, но без нанесения размеров. С эскизного рисунка начинается проектирование.
Эскиз откатных ворот

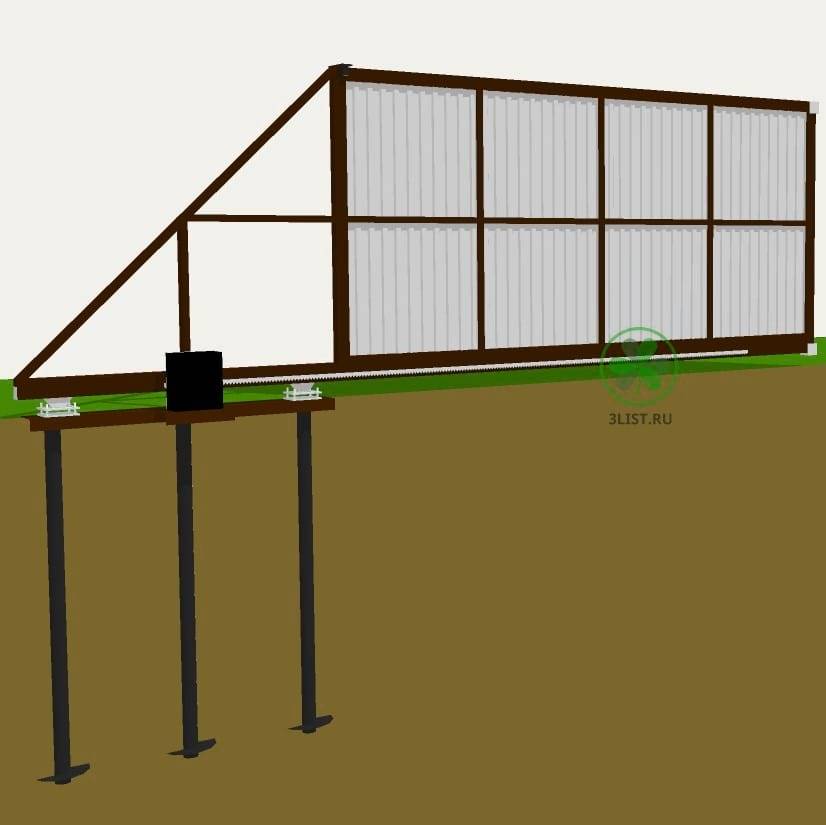

Схема откатных ворот из профнастила
Схематический рисунок – это нечто среднее между эскизом и чертежом, т.е. картинка, которая дает представление о воротах и позволяет нанести размеры. Недостаток схемы в том, что не выдерживаются пропорции. Однако, для тех, кто не владеет навыками черчения – схема раздвижных ворот станет надежным подспорьем.
Схема откатных ворот

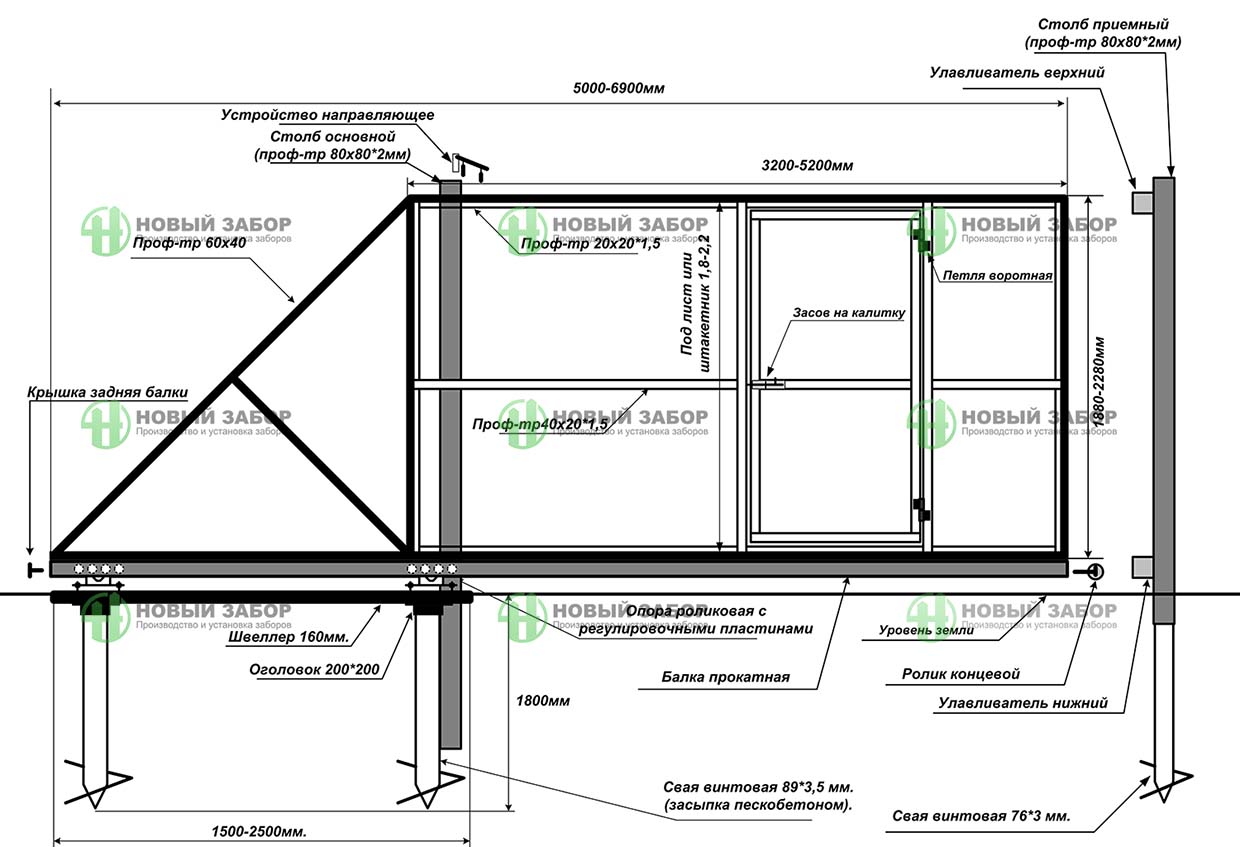

Чертеж откатных ворот из профнастила
Чертеж в обязательном порядке предоставляют строительные бригады при заказе услуги – установка под ключ. Чертеж – это документ, в котором зафиксированы ключевые параметры будущих ворот: ширина проема, ширины ворот и противовеса, размеры и место расположения калитки, количество створок, специфика открывания, дополнительные элементы, а также все размеры.
Чертеж откатных ворот

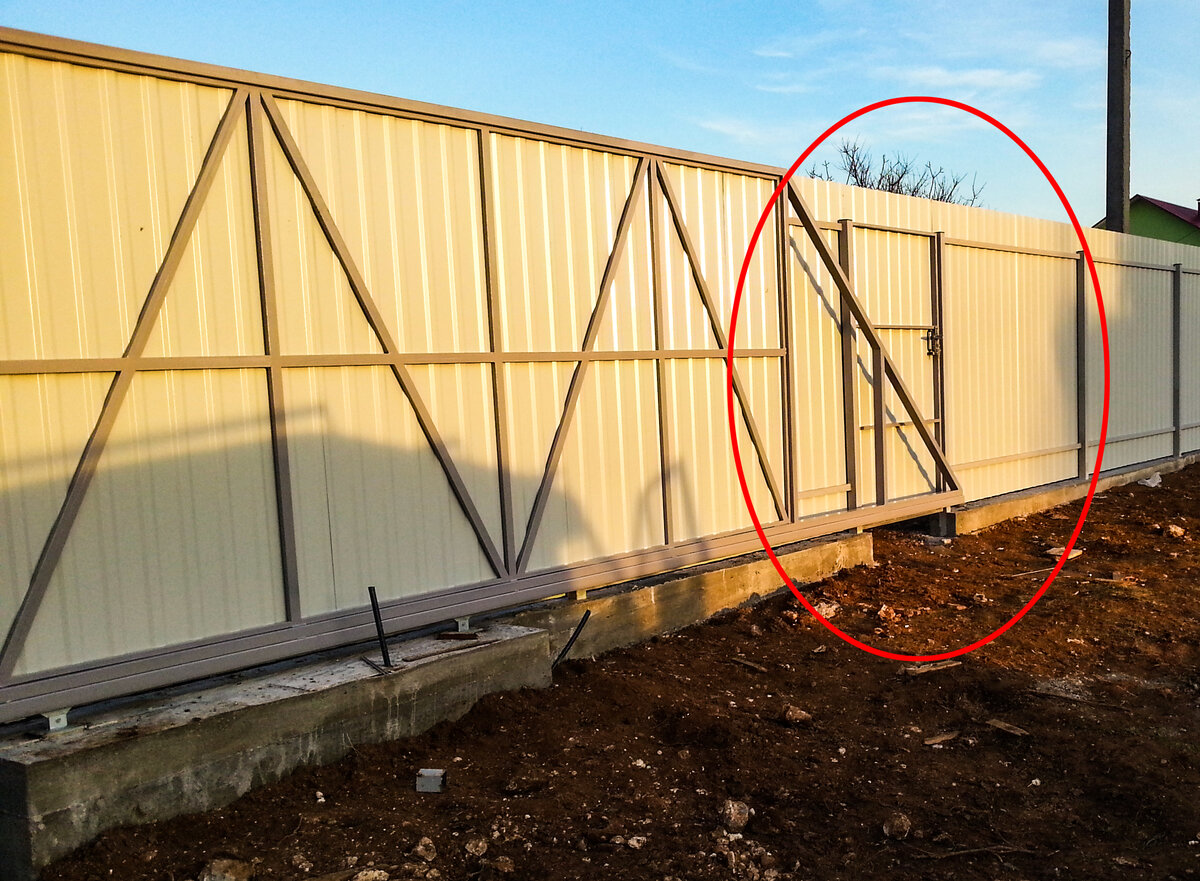

Важно. Калитка из профнастила монтируемая в створку ворот, продумывается на этапе разработки проекта.
Пошаговое руководство по монтажу
Приступая к установке сдвижных ворот, запаситесь терпением. Выполняйте каждое действие не спеша, аккуратно. Пошаговая инструкция состоит из таких пунктов:
- На швеллере, застывшем в основании, размещают раздвинутые каретки.
- Наденьте раму с обрешеткой поверх роликовых кареток и выставьте по уровню.
- Приварите платформы кареток к швеллеру. Следите, чтобы не было перекосов.
- Приварите вверху верхний и концевой ролики. Затем снизу и сверху закрепите уловители. Концевой ролик должен попадать на нижний уловитель и разгружать его в закрытом состоянии.
Подробнее рассказывает Олег Владимирович в пошаговой видеоинструкции: https://www.youtube.com/watch?v=ddk6a0s3wsE.
Расчет противовеса
Обычно противовес рассчитывают исходя из длины проема:
Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33%, меньше уже нельзя — ворота будут тяжело «ходить».
1/3 либо ½. Если взять 5 –ти метровый проем, то получается, что общая длина конструкции составит 7,5 метров. Противовес будет опираться на ролики и выходить за проем на 2,5 метра.
Специалисты по установке таких конструкций, как сдвижные ворота, рекомендуют устанавливать квадратный противовес – его можно сделать размером 1/3 длины проема. Если противовес треугольный – то ½.Форма треугольника «съедает» вес – поэтому если такой противовес будет короткий, то он просто не потянет ежедневные нагрузки. Ролики будут быстро изнашиваться: при сроках эксплуатации 10 лет они могут выходить из строя через 2-3 года, если противовес слишком легкий.
3 этап – материалы и инструмент
Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.
Смета по расходу материалов и средств на устройство откатных ворот
| Материал | Количество | Стоимость |
|---|---|---|
| Профнастил* | 4 листа по 2 м.п. около 10 м.кв. | 150-350 руб. за м.кв. |
| Труба 100х100, толщиной 4 мм. | 2 | 560 руб/м.п. |
| Труба 60х30, толщиной 2 мм. | 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. | 153 руб/м.п. |
| Труба 60х20, толщиной 2 мм. | В зависимости от места расположения усиливающих перемычек | 147 руб/м.п. |
| Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. | Косынки – 4 шт.150 | 764,80 руб/м.кв. |
| Для обустройства нащельника 150х150 | 2 шт. | |
| Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик | 1 шт. | 300 руб/м.п. |
| Саморезы/заклепки | 80 шт./130 шт. | 1,25 руб./шт. 0,3 руб./шт. |
| Краска для профнастила | 1 шт. | 240 руб./1 кг. |
| Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол | 1 шт. | 140 руб./кг. 257 руб./кг. 463 руб./кг. |
| Краска для каркаса | 1 шт. | |
| Цемент М 400 | 1 шт. | 200 руб./50 кг. |
| Песок | 85 руб./50 кг. | |
| Арматура, Ø 12 | 20 м.п. | 41 руб./м.п. |
| Ручки | Нужны, если не используется привод | |
| Скрытые петли | ||
| Замки | ||
| Механизм откатных ворот | 1 шт. для откатных 2 шт. для раздвижных ворот | |
| Ролтэк МИКРО | Ширина проема 3 000 Вес створки до 350 кг. | 7530 руб. |
| Alutech | Ширина проема 4 000 Вес створки до 450 кг. | 150 |
| Came | Ширина проема 4 500 Вес створки до 700 кг. | 29330 руб. |
| Came | Ширина проема 4 500 Вес створки до 800 кг. | 33980 руб. |
| Автоматика Alutech | 1 шт. для откатных 2 шт. для раздвижных | 25000 руб. |
* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м. Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.
Комплектующие для откатных ворот
Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.
Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.
Комплектующие для откатных ворот
Балка для откатных ворот (консоль или направляющий рельс)
Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.
Совет
Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит

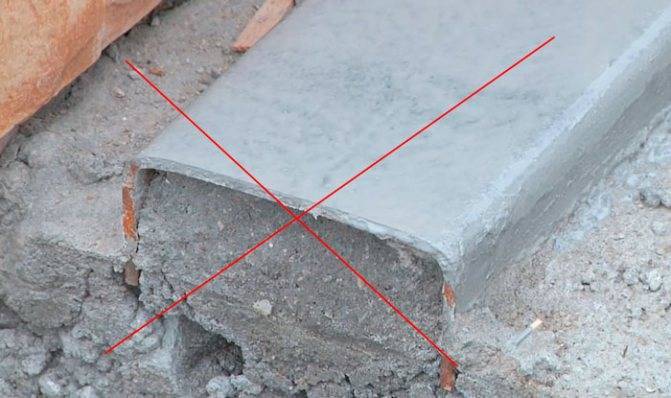

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.
Ролики для откатных ворот (роликовые каретки)

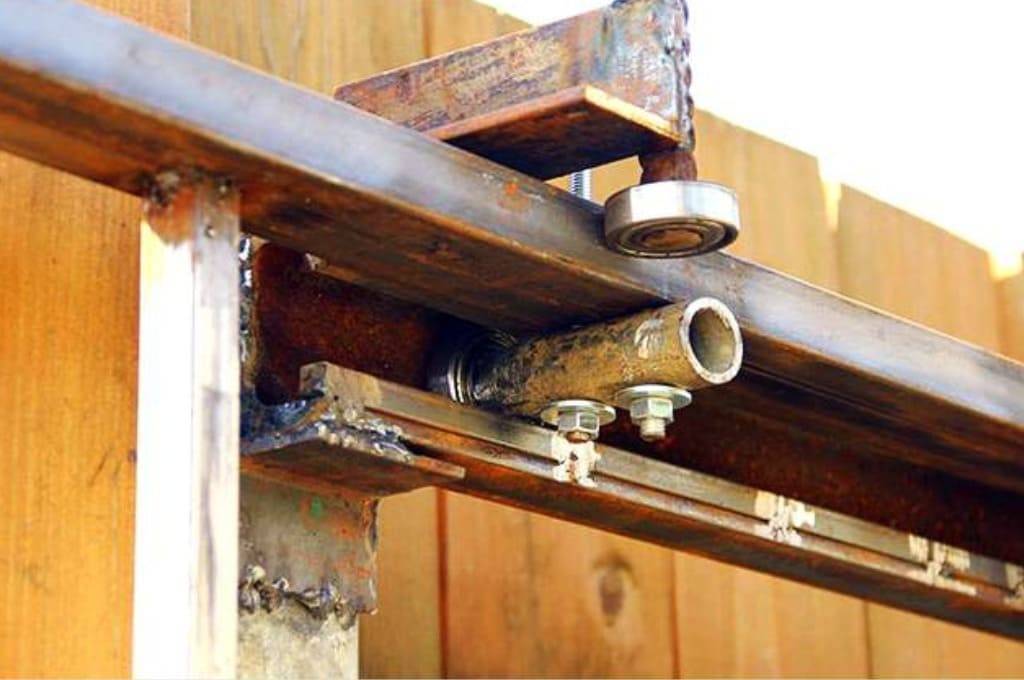

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.
Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.
Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

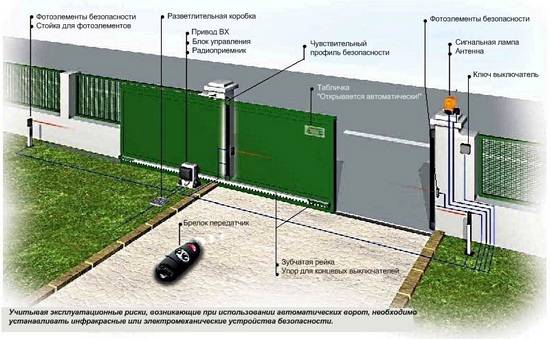

Автоматика для откатных ворот
Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:
ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;
цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;
зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.
Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

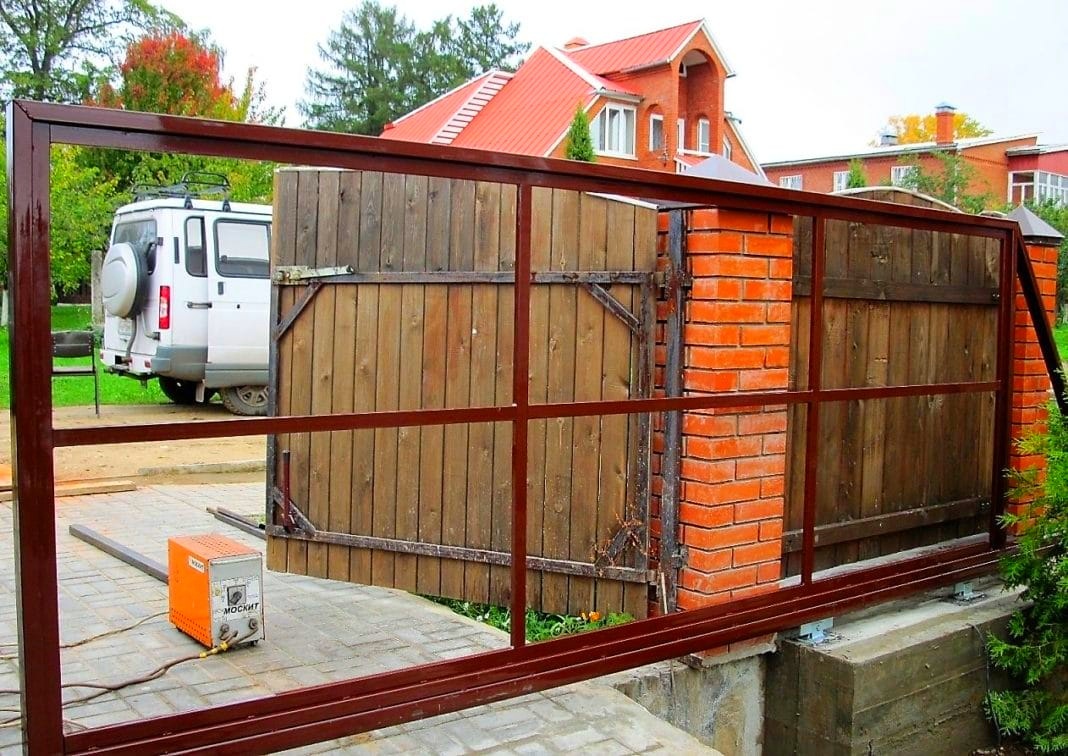

При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки

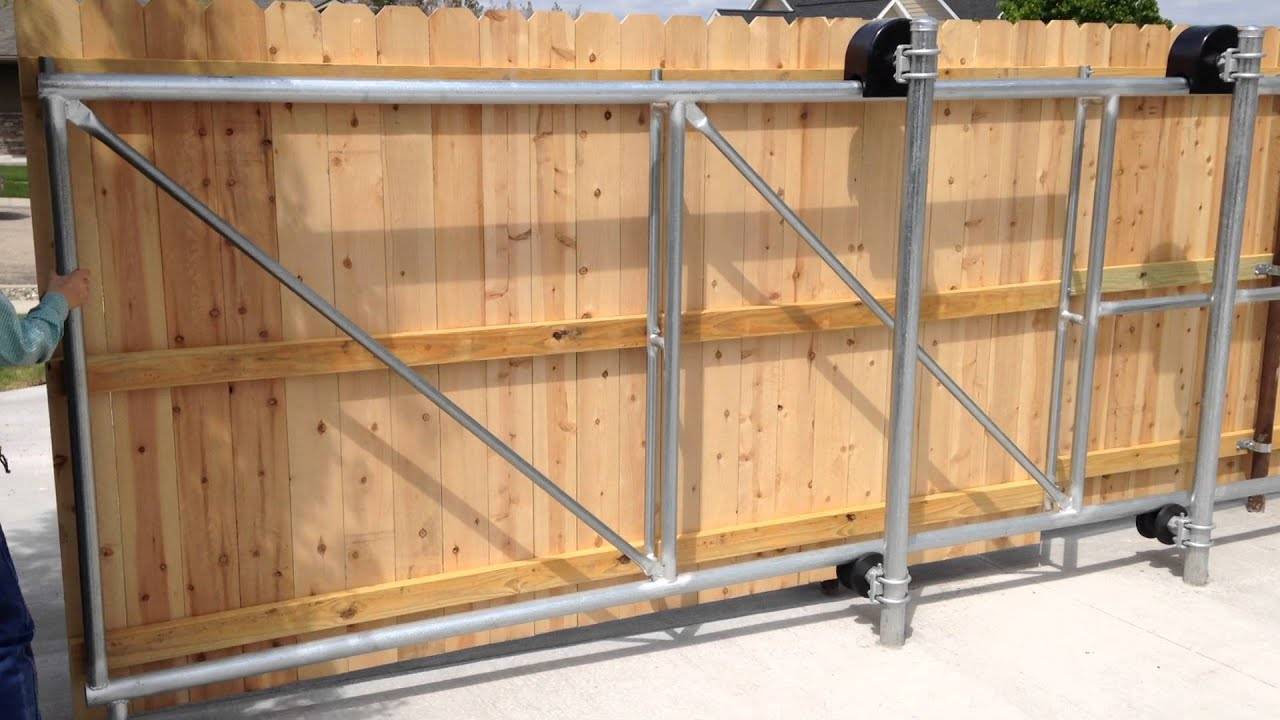

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
