Разновидности блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ
Для сооружения технического подполья, стен подвала, устройства столбчатых и ленточных фундаментов, возведения стен невысоких сооружений, неотапливаемых зданий и других конструкций, работающих при систематических воздействиях температур от +50 до -70 градусов, могут использоваться бетонные блоки, которые на основании ГОСТ 13579-78 бывают трех типов: ФБС, ФБВ и ФБП. Изделия изготавливаются из силикатного, тяжелого бетона или керамзитбетона. Их плотность не должна быть меньше 1800 кг/м³.
ФБП – блоки с одно- или двухсторонними пустотами для прокладки коммуникаций.

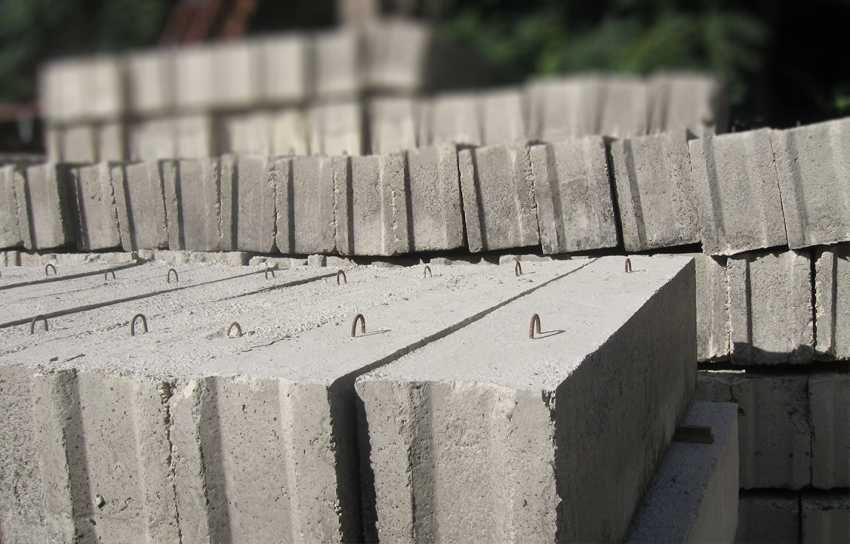

Согласно расшифровке, ФБС представляет собой фундаментный стеновой блок с максимальным запасом прочности. При изготовлении монолитных небольших элементов армирование конструкции не используется. Металл применяется лишь для изготовления петель для монтажа. При производстве габаритных блоков обязательно используются пруты продольного армирования, что увеличивает вес ФБС.
Блоки ФБВ, в отличие от предыдущего типа, имеют продольный разрез в полости изделия. Он предназначен для монтажа инженерных коммуникаций. Процесс производства таких изделий аналогичен способу изготовления предыдущего варианта. Здесь применяется бетон не ниже марки М100. Однако в строительстве ФБВ блоки используются крайне редко, поэтому изготавливаются преимущественно по индивидуальному заказу. Изделия выпускаются длиной 880 мм, высотой 580 мм и шириной 400, 500 и 600 мм.
Фундаментные блоки не имеют армирования за исключением закладных монтажных петлей.

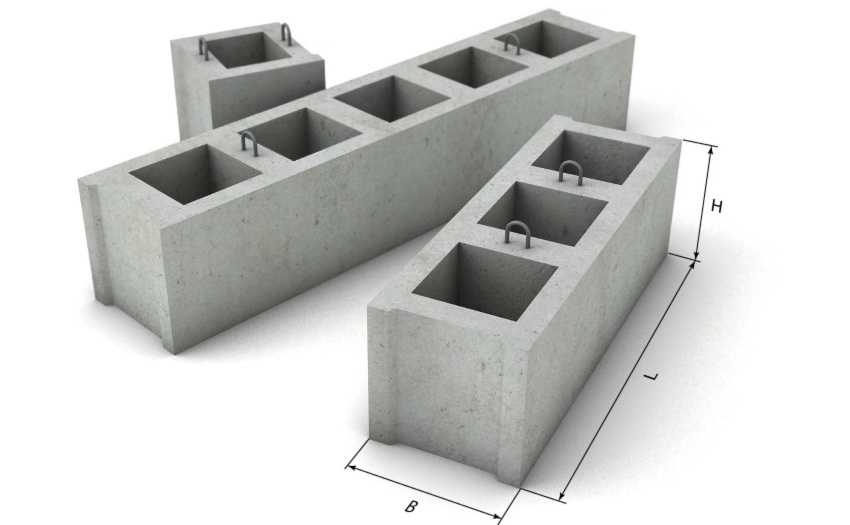

Блоки ФБП являются пустотными облегченными изделиями из бетона, имеющими открытые квадратные отверстия в нижней части элемента. Для изготовления применяется бетон марки М150. Изделия выпускаются длиной 2380 мм. Другие линейные размеры блоков фундаментных и цены на изделия находятся в широком диапазоне. ФБП блоки используют для создания фундаментов под промышленное оборудование или для устройства внутренних стен подвала.
В качестве основания под столбчатый или ленточный фундамент фбс употребляются изделия трапециевидной формы, которые маркируются ФЛ. Параметры и размеры фундаментных подушек регламентируются ГОСТ 13580-85. Ширина изделий варьируется в пределах 600-3200 мм. Высота элементов может быть 300 или 500 мм. Последнее значение соответствует изделиям шириной от 2000 мм. Длина блока составляет 780-2980 мм. Самые большие элементы имеют габариты 2980х2000х500 и 1180х500х3200 мм, а самые маленькие выпускаются размером 1180х600х300 мм.
Для возведения внутренних и наружных стен сооружений сельскохозяйственных и промышленных предприятий применяются железобетонные ленточные блоки БФ из тяжелого бетона, которые регламентируются ГОСТ 28737-90. Все элементы разделены на шесть разновидностей, которые отличаются по своим размерам поперечного сечения.
Монтаж ленточного фундамента из блоков трапециевидной формы, которые маркируются как ФЛ.
Строение фундаментов из ФБС
Фундамент из ФБС – тяжелая, громоздкая конструкция, состоящая из железобетонных блоков, скрепляемых цементно-песочным раствором. Он выдерживает большие нагрузки. На данном основании возводятся как многоэтажные здания (жилые или административные), так и небольшие сооружения.
Строительство фундамента целесообразно из блоков ФБС в таких случаях:
- когда требуется возвести основание за минимально короткое время (в течение нескольких дней);
- при индивидуальной застройке особенно в случае отсутствия опыта в строительстве;
- если на стройплощадке неоднородный состав грунта.

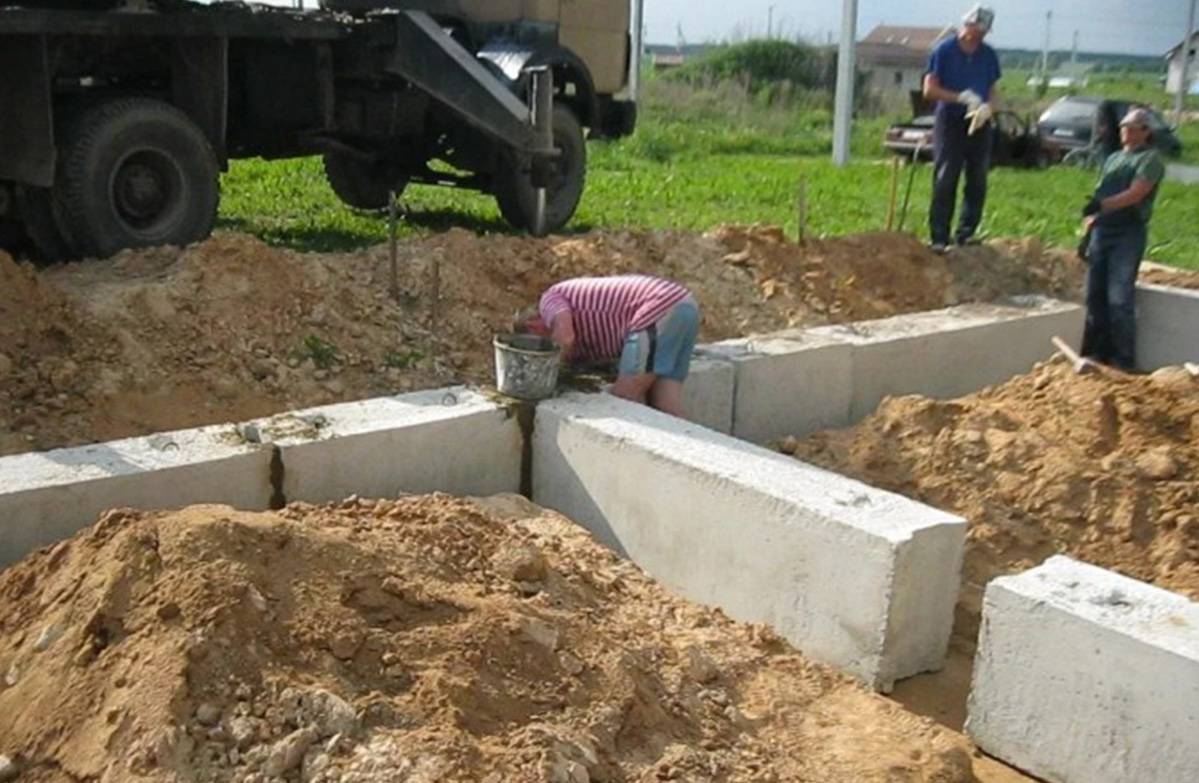

Монтаж фундаментных блоков выполняется в виде столбов или лент. Наиболее распространен последний вариант укладки. При этом толщина стен опоры выбирается по:
- нагрузочным характеристикам почвы;
- расчетной массе возводимой конструкции;
- толщине стен постройки.
Столбчатые фундаменты применяются под небольшие, нетяжелые строения, когда почва промерзает на значительную глубину и обладает высокой степенью кислотности.
Производители поставляют на рынок стандартизированные изделия. Они бывают нескольких видов, представленных в таблице. Классификация выполняется на основе конструкции.
Таблица 1 – Виды блоков
| Вид | Описание | длина | ширина | высота |
|---|---|---|---|---|
| ФБС | сплошные железобетонные прямоугольники, в которых отсутствуют пустоты (иногда по их бокам проделываются вертикальные углубления) | 2,38 | 0,3; 0,4; 0,5; 0,6 | 0,58 |
| ФБВ | цельные, но имеющие каналы под коммуникации подвалов и технических помещений | 0,88 | 0,4; 0,5; 0,6 | 0,58 |
| ФБП | пустотелые изделия | 2,38 | 0,4; 0,5; 0,6 | 0,58 |
| ФЛ | «подушки» в форме трапеции | 2,38 | 0,8; 1,2; 1,6 | 0,3 |
Типы
Блоки используются для создания двух конструкций:
- Ленточной.
- Столбчатой.
В первом случае элементы монтируются рядами. Как это делается — рассмотрим далее. Ленточное основание из ФБС в один ряд создаётся для небольших зданий (например, малогабаритной дачи)
Если нагрузка предусматривается посерьёзнее, и фундамент строится двух- или трёхрядным, важно составить проект так, чтобы швы между блоками не совпадали (как, например, при кладке кирпичей). Столбчатый вариант можно возвести на монолитной плите
Особенно актуально это для габаритных двухэтажных коттеджей или, например, больших бань. Правда, в этом случае строительство фундамента обойдётся намного дороже. Если же вы собрались возводить небольшой щитовой или каркасный дом (хозяйственную постройку, баньку или жилое здание) на грунте, мало или вовсе не склонному к пучению, то монолитная основа для фундамента будет ни к чему.
Подготовительные работы
Разметка участка
На местности разбивают оси базовой основы, взятые из плана раскладки блоков для фундамента. Правильный расчет размеров на участке строительства позволит избежать перекосов и выдержать требования по установке вертикальных конструкций, а также по опиранию плит перекрытий на стены и колонны.
Порядок подготовки:
- Оси здания размечает геодезист с использованием теодолита (углы строения) и нивелира (отметки низа котлована, траншеи).
- По внутреннему и наружному краю фундамента натягивается шнур, точки разметки выносят на расстояние за пределы области строительства так, чтобы при земляных работах они остались нетронутыми.
- Устраивается подложка из песка или цемента с трамбовкой и проливкой каждого слоя или ставится железобетонная подкладка из фундаментных подушек (блоки ФЛ).
- Закладные детали подкладки из железобетона свариваются, швы обрабатываются гидроизоляционными материалами.
- Проверяется правильность натяжения разметочного шнура.
Заготавливается песок, щебень и цемент, чтобы приготовить раствор для заделки стыков. Используются деревянные бруски 50 х 100 мм для прокладок при промежуточной кантовке блоков. Требуются емкости для воды и приготовления смеси, лопаты, кельмы, молотки. Горизонтальность проверяется водяным или лазерным уровнем, вертикальность установки блочного фундамента координируется отвесом.
Подходит ли материал для погреба?
Погреба часто возводят на дачных участках, чтобы соорудить еще одно помещение под хранение инвентаря или зимних заготовок. В частных домах также делают подвалы, чтобы у владельцев была возможность хранить хозяйственные принадлежности.
Подвалы допускается строить не только из монолитного бетона, но и применяя бетонные и железобетонные блоки. Погреб из этого материала может служить качественным основанием под строительство жилого дома.
Согласно нормам и правилам строительства, возводить стены погреба из бетоноблока можно, но при этом стоит учесть некоторые факторы. Блоки должны быть выполнены из портландцемента определенной марки, что регулируется его прочностью.
Когда нельзя использовать бетоноблоки?
Погреба не должны промерзать, но при этом внутри них должна сохраняться прохладная температура. Сроки службы бетонного погреба такие же, как и срок службы самого бетона: чем более надежен материал, тем дольше прослужит подвал.
Есть моменты, когда возведение помещения под домом из бетоноблока нежелательно:
- когда целью является экономия средств на строительство;
- когда работы выполняет новичок;
- когда уровень грунтовых вод слишком близок.
Бетоноблоки не отличаются низкой стоимостью на строительном рынке, но этот недостаток решается самостоятельным изготовлением кладочного материала. Это будет дольше, но позволит значительно сэкономить.
Если работы выполняет новичок, лучше использовать монолитный вид бетона или другой материал, так как нужно учитывать все нюансы кладки стен подвала. Еще один нюанс: не стоит использовать кладку этим камнем, если рядом проходят грунтовые воды слишком близко. В таком случае монолитный бетон будет лучше, так как он не имеет щелей, образующихся в швах кладки.
Фундамент из блоков: строим быстро и надёжно
Закладка фундамента — важнейший момент. На основание дома приходится самая большая нагрузка, поэтому от правильно выбранного типа фундамента, грамотно проведённых работ по его возведению, выдержанных сроков и стандартов, использования качественных материалов зависят крепость и долговечность всего строения.
Что представляет собой блочный фундамент
Известны разные технологии закладки основы дома, и возведение с помощью бетонных блоков занимает среди прочих достойное место. Блочный фундамент — это конструкция из бетона и арматуры, заложенной в самих блоках. Не нужно делать отдельно арматурный фундаментный каркас, а потом заливать его бетонным раствором. Здесь уже всё готово. Максимум дней 5 на укладку первого слоя (армированной монолитной ленты) и на то, чтобы он высох. А далее по принципу кирпичной кладки устанавливаются блоки.
Блочный фундамент быстро и несложно сделать своими силами. Единственное, что потребуется, — кран и 2–3 человека в помощь. Блоки укладывают при любой погоде — в снег или дождь нет никаких проблем с монтажом, что сохраняет время. За непродолжительный период, отведённый природой для строительства, можно выполнить все запланированные работы. Поэтому фундаментные блоки всё больше завоёвывают популярность и доверие среди частных отечественных застройщиков.
Фундамент из блоков определяет надёжность и долговечность всего строения
Достоинства и недостатки блочных фундаментов
Преимущества использования бетонных блоков:
- скорость сооружения — это, по сути, уже предварительно разбитая на фрагменты монолитная основа строения, которая быстро складывается в нужную конфигурацию;
- универсальность — возможность построить фундамент любой сложности;
- надёжность — применение железобетонных изделий (ЖБИ), изготовленных в промышленных условиях с контролем качества на каждом этапе производства, позволит получить основание гораздо крепче классического;
- стрессоустойчивость — в некоторые марки ЖБИ включены специальные добавки, что делает успешным устройство блочных фундаментов даже в районах вечной мерзлоты;
- простота монтажа — не требуется опалубка;
- строгость геометрии — каждая ассортиментная линейка имеет точную заранее заданную прочность, фундаментные блоки одного размера чётко подогнаны друг к другу и оснащены специальными пазами для их плотной стыковки.
Но наряду с преимуществами у блочных фундаментов есть и свои недостатки:
- цена — немалый вес железобетонных изделий требует привлечения спецтехники, что, несомненно, удорожает строительство:
- потребность в основательной гидроизоляции — в отличие от цельных заливных фундаментов, состоят из блоков и раствора, которые имеют различные физические свойства (уровень водопоглощения, морозостойкость) и оттого по-разному реагируют на воздействие окружающей среды, в силу чего после закладки следует сделать гидрозащиту;
- низкая сопротивляемость потерям тепла.
Конечно же, некоторые недостатки можно подкорректировать — сделать наружное утепление, например, пенополистиролом, который надёжно защитит слабые места (соединительные швы) и продлит срок эксплуатации блочного фундамента. Или выбрать блоки маленького размера, чтобы не привлекать тяжёлую строительную технику.
Компенсировать низкую сопротивляемость блочного фундамента потерям тепла можно утеплением его наружной поверхности экструдированным пенополистиролом
Однако все эти дополнительные меры тоже немало сказываются на строительном бюджете, так что если для вас решающим фактором является экономия, то лучше подобрать другой тип фундамента, менее затратный. А раз уж на первом месте скорость постройки, тогда, безусловно, преимущество за блоками.
Инструкция по монтажу
Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:
Проектирование и выбор блоков.
Земляные работы с отсыпкой подушки из песка.
Установка (с армированием либо без).
Гидроизоляция.
Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.
Все фундаментные блоки делятся четыре подвида:
ФБС – сплошные рядовые.
ФБП – с пустотами внизу для уменьшения нагрузок на почву.
ФБВ – с вырезом по длине под коммуникации.
ФЛ – плиты трапециевидной формы для нижнего ряда.
По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.
Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ
Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами
Разделить бетонный фундаментный блок на две части нужного размера практически нереально
Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100
Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.
Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.
Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.
Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.
Разгружаем
Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию
Подготавливаем раствор и краном подаем первый
Опускаем первый по натянутому уровню
Укладываем второй на раствор к первому
Корректируем расположение вручную с помощью лома
Аналогично укладываем все последующие
Преимущества и недостатки блоков ФБС
Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.
Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.
Для подъема необходим кран
Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.
Что такое фундамент из блоков ФБС — описание
Аббревиатура ФБС расшифровывается как «фундаментный блок сплошной». Иногда используют вариант «строительный» или «стеновой», но это неверно. Помимо сокращения ФБС, можно встретить блоки ФБП (пустотелые) и ФБВ (детали с каналами для монтажа инженерных систем).
Такие блоки используют для укладки фундаментов, стен подвалов и цоколей. ФБС изготавливают из тяжелых типов бетона для строительства больших и тяжелых зданий. Для маленьких сооружений берут более легкие модули из силикатного бетона или керамзитобетона.
Для изготовления ФБС в формах размещают стальную арматуру и затем заливают бетонный раствор. По этому принципу ФБС относят к железобетонным конструкциям повышенной прочности.
ФБС бывают разных форм и размеров, но все они регулируются ГОСТом:
- Высота 28 или 58 см.
- Ширина 30, 40, 50 или 60 см.
- Длина 118 или 238 см.
Иногда размеры блоков указывают в дм, округляя их в большую сторону до целого значения.
Допускаются размерные погрешности при изготовлении: до 13 мм по длине, до 8 мм по длине и ширине.
Вес блоков составляет от 260 до 1960 кг в зависимости от размера и типа бетона. При покупке изделий необходимо проверить их вес: если он меньше заявленного в документации, внутри модулей могут быть полости из-за нарушения технологии изготовления.
Плотность бетона, используемого для изготовления изделий, – 1800-2400 кг/м3. Этим характеристикам отвечают бетоны марок М50 – М200. Требуемая влагостойкость – W2 (соответствует пятидесяти циклам замерзания и оттаивания). Марка бетона по морозостойкости – не ниже F200.
На блоках сверху устанавливают проушины из стали или металлопрофиля для перемещения изделий.
В чем особенности, преимущества и недостатки
Монтируют фундамент из блоков ФБС только на пригодном для этого грунте. Лучше всего подойдет плотный песок или скальная основа. В противном случае под блоки необходимо заливать монолитную подошву, а на сами блоки делать дополнительный армирующий пояс каждые два ряда. Эти манипуляции делают фундамент значительно дороже.
Альтернативным вариантом на слабом грунте может стать нижний ряд блоков с подпятником: такая конструкция при стандартной длине имеет более широкое основание, что уменьшает давление на грунт. На эти блоки монтируют обычные ФБС со смещением ряда таким образом, чтобы стыки верхних модулей приходились на середину нижних. Это обеспечивает дополнительную устойчивость конструкции.
Если грунт малопучинистый, то можно монтировать прерывистое основание. Блоки устанавливаются таким образом, чтобы между ними оставалось расстояние не больше 70 см. В эти промежутки засыпается и трамбуется грунт.
Несмотря на особенности монтажа фундаментных блоков, они имеют определенные преимущества:
- Разнообразие размеров и характеристик изделий, указанных в ГОСТе. Можно подобрать блоки так, чтобы точно попасть в необходимые габариты будущего здания.
- Скорость работ. Не нужно ждать до 4 недель, пока раствор схватится и наберет прочность.
- Долгий период эксплуатации.
- Не нужно монтировать опалубку и арматуру.
- Возможность работы при любой температуре.
Помимо достоинств, у ФБС есть и недостатки:
- Высокая цена.
- Низкая теплопроводность.
- Большой вес. Для монтажа блоков ФБС требуется привлекать подъемную технику.
Иногда к недостаткам фундамента для дома из ФБС относят необходимость организации утепления и гидроизоляции, но эти действия нужны и при строительстве оснований другого типа (плиты, ленты и т. д.).
Советы специалистов
Как класть блоки на фундамент, чтобы добиться лучшего качества? Для облегчения данного процесса следует придерживаться советов опытных специалистов:
- на готовый фундамент укладывают гидроизоляцию, которая предотвратит распространение влаги от грунта на стены;
- для более надежной фиксации рекомендуется покупать материалы со специальными пазами;
- установку направляющего шнура лучше всего производить по внешнему обрезу газоблока, что облегчит его монтаж;
- перед установкой газобетона по его поверхности рекомендуется пройтись теркой для удаления мелких неровностей;
- если в процессе монтажа остается зазор в 10 см, рекомендуется уменьшить размер нескольких блоков, а не устанавливать небольшой кусочек;
- уменьшенные куски желательно укладывать с разных сторон, а не подряд;
- неровности фундамента легко нивелировать толщиной цементно-песчаного раствора;
- для увеличения прочности ограждающих конструкций между третьим и четвертым рядом рекомендуется уложить арматуру диаметром 6-8 мм;
- дополнительное армирование стен следует производить через каждые 3-4 ряда по всей их высоте;
- при монтаже каждого ряда следует не забывать о перевязке, что значительно повышает стойкость ограждающей конструкции.
При этом все перечисленные операции может выполнить даже начинающий строитель.
Монтаж своими руками
Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).
Советы по укладке
Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.
Рекомендации специалистов:
- Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
- Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
- Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.
Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.
Раствор для кладки ФБС
Для приготовления раствора повышенной прочности используют следующие марки цемента:
| Марка | Класс |
| М150 | В30 |
| М250 | В20 |
| М350 | В25 |
| М100 | В7,5 |
| М200 | В15 |
| М300 | В22,5 |
| М400 | В30 |
Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:
- плотность — от 1400 кг/куб. м;
- мелкие частицы (процентное соотношение) — не более 3%;
- содержание глины — не более 2-3%;
- фракция — 3-5 мм.
Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).
Этапы строительства
Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.
Фундаментная укладка тоже проходит поэтапно:
- сначала — наружные углы;
- внешние стены;
- внутренние стенки основания.
Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.
Разработка котлована
Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.
Случаи, когда котлован необходим:
- планируется последующее обустройство подвального помещения;
- грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
- требуется последующая укладка плит ФЛ.
Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.
Гидроизоляция стен фундамента
Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:
- напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
- проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
- штукатурка — в цемент добавляются полимеры;
- окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
- оклеивание — по периметру на плиты укладывают бикрост или рубероид.
Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.
Засыпка пазух фундамента
Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.
Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.
Пошаговая инструкция строительства сборного фундамента из готовых ФБС
Рассмотрим, как сделать фундамент из блоков ФБС, как правильно класть блоки и пошаговую инструкцию этих работ.
Шаг 1
Для дома из блоков проводят расчет нужного их количества. Он ведется одним из вариантов:
- По требуемой длине прямолинейных участков. Длину участка делят на длину самого длинного блока и округляют до меньшего целого числа. Оставшуюся часть дополняют доборными ФБС меньшей длины.
- По общему объему сборного фундамента. Рассчитывают и суммируют, объем всех прямолинейных участков и делят сумму на объем стандартного ФБС.
Результат округляют до ближайшего целого числа. Остаток выводят в виде промежутков между стандартными блоками, которые заполняют или доборными ФБС, или частями, отколотыми от одного из них.
Оба способа дают погрешность, которую компенсируют заполнением зазоров бетонным раствором.
Шаг 2
Земляные работы при строительстве фундамента из блоков ФБС своими руками.
Варианты:
- Дом без подвала. Роется траншея шириной на 200–300 мм больше толщины фундаментной стены. Ее дно выравнивается.
- Дом с подвалом. Вариантов два:
- роется котлован под весь подвал и в нем из ФБС строится коробка подвала;
- роются траншеи для раскладки фундаментных блоков и в них монтируются блоки, при этом требуется малый объем земляных работ. Траншея – на толщину блочной фундаментной стены и на дополнительный зазор, необходимый для опускания краном или манипулятором.
Шаг 3
На дно траншеи засыпается слоями песчано-гравийная подушка.
Ее укладывают под блоки ФБС на прочных тяжелых грунтах, выдерживающих большую нагрузку. Толщина рассчитывается при проектировании. Без проекта ее можно сделать толщиной 150 – 250 мм после смачивания и трамбовки или вибрирования.
На слабых грунтах в верхний слой песчаной подушки добавляют щебень крупностью 10–20 мм. Толщина слоя щебня должна быть по проекту, обычно не менее 200 мм. Щебень сверху засыпается песком и трамбуется вместе с ним.
Строительство фундамента из блоков ФБС в обводненных грунтах требует:
- дренажного стока, который делается, например, в песчано-гравийной подушке;
- или прокладки дренажных трубопроводов по периметру фундамента.
Шаг 4
Монтаж фундамента из ФБС или их раскладка в траншее.
Если железобетонная блочная «подушка» из блоков ФЛ не используется, то ФБС раскладываются начиная с углов здания. Обычно для этого используется подъемный кран соответствующей грузоподъемности. Зазоры заполняют цементно-песчаным раствором (ЦПР). Промежутки большой ширины могут заполняться доборными блоками или бетонным раствором.
Как класть блоки ФЛ на фундамент?
- При использовании железобетонных ФЛ их укладывают первым рядом на щебне — песчанной подушке.
- Укладку фундаментных ФБС ведут вторым и последующими рядами. Пример такой кладки – кирпичная кладка в «шахматном порядке» с перехлестом на половину длины. Как класть первые блоки? Монтаж фундаментных блоков начинается на углах. Заполнение ряда ведется от углов к его середине.
- Установка производится на ЦПР.
Шаг 5
- Верхний ряд «накрывают» монолитным железобетонным поясом. Его толщина, вид и качественные характеристики бетона, вид арматуры (стальная или композитная) и степень армирования определяется проектом фундамента.
- Для обеспечения прочности на изгиб в вертикальной плоскости пояс нужно армировать. Армирование готовят в виде вязаного каркаса, который укладывают в подготовленную опалубку. При укладке требуется соблюдение зазоров в 30 – 60 мм между крайними прутьями каркаса и плоскостью опалубки. После заливки бетонного раствора в этих зазорах будет образован защитный слой бетона.
- Для использования бетонного раствора в морозные дни в него нужно вводить противоморозные добавки, нагревать воду и пр. Залитый фундамент нужно укрывать от промерзания или греть электроэнергией до набора сдаточной прочности конструкции.
- При укладке бетона в фундамент своими руками верхний слой монолитного пояса должен выравниваться по уровню.
