Подключение реле давления воды
Реле давления воды для насоса подключается сразу к двум системам: к электричеству и водопроводу. Устанавливается оно стационарно, так как перемещать прибор нет необходимости.
Электрическая часть
Для подключения реле давления выделенная линия не обязательна, но желательна — больше шансов на то, что работать устройство будет дольше. От щитка должен идти кабель с цельной медной жилой сечением не менее 2,5 кв. мм. Желательна установка связки автомат+УЗО или дифавтомата. Параметры подбираются по току и зависят больше от характеристик насоса, так как реле давления воды потребляет тока очень мало. В схеме обязательно наличие заземления — сочетание воды и электричества создают зону повышенной опасности.
Схема подключения реле давления воды к электрощитку
Кабели заводятся в специальные вводы на тыльной стороне корпуса. Под крышкой находится клеммная колодка. На ней есть три пары контактов:
- заземление — подключаются соответствующие проводники, идущие от щитка и от насоса;
- клеммы line или «линия» — для подключения фазного и нулевого провода от щитка;
- клеммы для аналогичных проводов от насоса (обычно на колодке, расположенной выше).

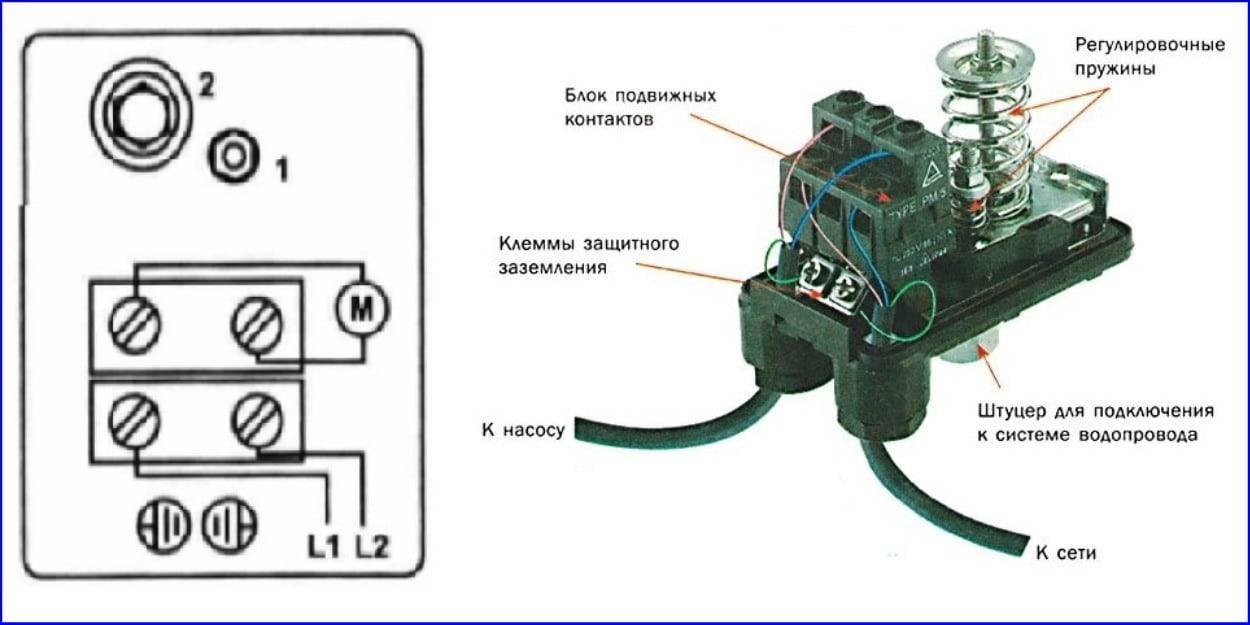

Расположение клемм на корпусе реле давления воды
Подключение к трубопроводу
Есть разные способы подключения реле давления воды к водопроводной системе. Самый удобный вариант — установка специального переходника со всеми требуемыми выходами — пятивыводного штуцера. Ту же систему можно собрать из других фитингов, просто готовый вариант всегда использовать площе.

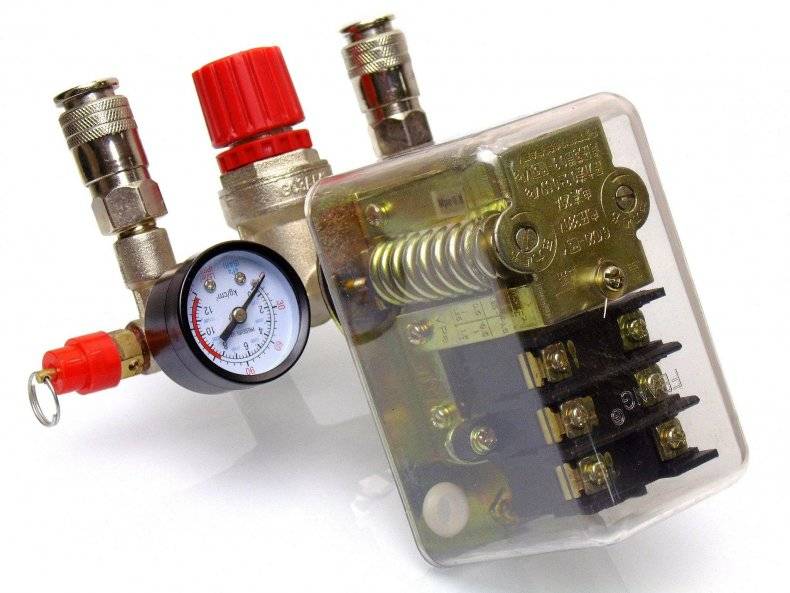

Он накручивается на патрубок на задней части корпуса, к остальным выходам подключают гидроаккумулятор, подающий шланг от насоса и магистраль, которая идет в дом. Можно установить еще грязевик и манометр.

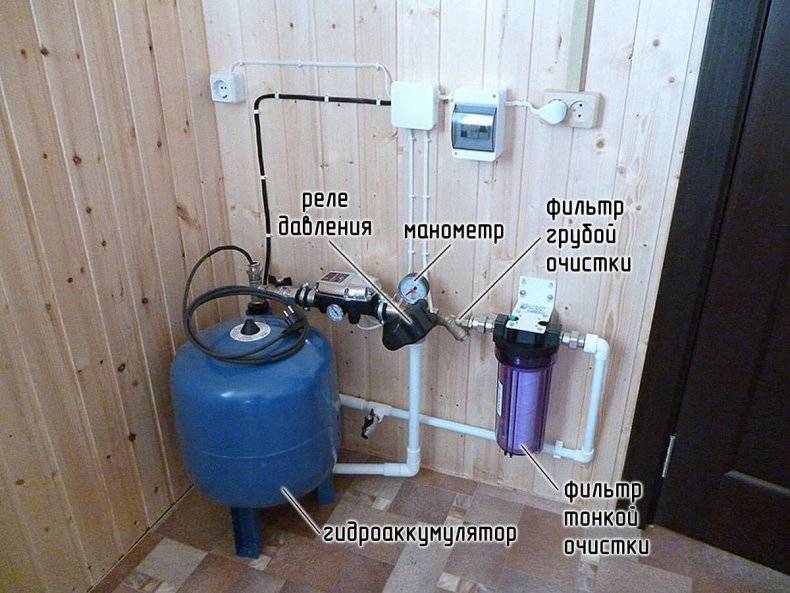

Пример обвязки реле давления для насоса
При такой схеме при большом расходе вода подается напрямую в систему — минуя гидроаккумулятор. Он начинает заполняться после того, как все краны будут в доме закрыты.
Настройка реле давления водопровода
Пример HTML-страницы
На первом этапе нужно проверить давление, которое было установлено при изготовлении насосной станции. Обычно давление в системе водоснабжения частного дома с гидроаккумулятором устанавливется в следующих пределах: верхнее 1,5 атмосферы, при этом давлении происходит включение насоса, и нижнее — 2,8 атмосферы, это давление отключения насоса.
Для того, чтобы, при ремонтных работах в гидроаккумуляторе не оставалось воды, в полость бака закачивается воздух. Для проверки давления воздуха в баке необходимо открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Величина давления должна быть чуть меньше значения давления включения насоса. В данном случае меньше 1,5 атмосферы. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.
Настройка давления включения и выключения насоса
В насосных станциях, которые поставляются в собранном виде, реле давления заранее настроено на оптимальную работу. Но при её монтаже из различных элементов на месте эксплуатации, настройку реле нужно проводить самостоятельно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом гидроаккумулятора и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:
После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. Обычно верхний уровень давления в водопроводной системе частного дома настраивается в пределах 2.8 – 4 атмосферы. Все зависит от используемого насосного оборудования. Стоит помнить, что надо обязательно оставить задел между рабочим максимальным давлением и максимальным давлением, которое может обеспечить насос. Мы уже говорили, как посчитать необходимый напор насоса. Если сказать вкратце то, все начинается с расстояния, на которое вы опускаете насос в скважину. Каждые 10 метров равны 1 атмосфере. К этой величине прибавьте давление, на которое вы хотите настроить водопроводную систему дома. В результате получится необходимы напор насоса.
Пример HTML-страницы
Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из гидроаккумулятора, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением гайки большой пружины доведите давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке иначе ваш насос никогда не включится. Как правило, нижний порог давления настраивается в пределах 1,5 – 2 атмосферы. Стоит помнить, что система имеет некоторую инерцию, так как насос не сразу может выйти на рабочий режим, при этом давление может опуститься ниже 1,5 атмосфер. Поэтому при настройке минимального давления надо учитывать этот фактор.
Дополнительные функции и индикация
Обнуление текущего показания датчика давления можно выполнить, удерживая кнопки «-» и «+», когда находитесь в меню настройки (индикация С-L).
Однако, важно обратить внимание на следующие моменты:
- Сброс показания датчика давления должен производиться только при полном отсутствии давления в системе. Если в системе присутствует давление, обнуление показания датчика может привести к сбоям в работе насоса.
- Зеленый светодиод будет гореть постоянно, указывая на включенное питание электросети, и мигать при работе насоса.
- Красный светодиод будет мигать при полном аварийном отключении насоса, указывая на наличие проблем или аварийной ситуации.
Рекомендуется внимательно следить за индикацией светодиодов и соблюдать указанные инструкции для обеспечения правильной и безопасной работы насоса.
Необходимость настройки реле давления воды для насоса
Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.
Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.
При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.
Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.
Подготовка к настройке реле давления
Регулируют прибор в процессе первоначальной установки. После, настройка проводится по мере необходимости. Например, возникли проблемы в системе водопровода. При этом предстоит уточнить, в чем собственно причина неполадки. Дело может оказаться не в реле.
Вторым основным моментом принято считать водную очистку. И приборе, и в гидравлическом аккумуляторе присутствует мембрана из резины. При попадании песчаной массы в трубу, резиновый элемент портиться. Он уже не держит требуемый уровень давления. Необходимо наличие очистительных фильтров.
Электрическое питание обычно проверяется, когда после полного слива воды, насос так и не заработал.
Методы настройки
После установки реле-регулятора следует провести его настройку. От правильно выполненной регулировки будет зависеть эффективность функционирования устройства и бесперебойная подача колодезной или скважинной воды. Сначала следует включить прибор и дождаться его автоматического отключения.
Затем снять крышку на большой пружине и ослабить гайку. На первом этапе устанавливается минимальное значение давления. Для этого гайку вращают против часовой стрелки, пока не установится минимальное значение давления, при котором включится насос. Показатель максимального значения выставляется с расчетом, что он будет меньше на 10% давления в пустом гидравлическом баке.
А иначе, на мембрану гидроаккумулятора будет воздействовать сильное давление, и она быстро выйдет из строя. Открыв вентиль, следует опустошить систему и с помощью манометра зафиксировать, при каком значении сработает автоматика. На заключительном этапе по манометру выставляется давление, при котором насос отключится.
Иногда для конкретного водопровода регулировка по прилагаемой инструкции не подходит, в этом случае настройка выполняется по фактическим показаниям. Следует помнить, что при регулировке между минимальным и максимальным давлением должна быть разница от 1,2 до 1,6 бар.
Установка и подключение
Перед тем ка выбрать место подключения, необходимо учесть при каких условиях может применятся реде давления, так как некоторые рекомендуется использовать в отапливаемых помещениях.
Монтаж должен производиться только специалистом или, по крайней мере, человеком, который знает принцип работы и правила установки таких устройств. Установку (и последующую регулировку реле давления воды для насоса) следует выполнять в точном соответствии с прилагаемой инструкцией.
К электросети
В последние годы стало обычным делом подключать наиболее важные приборы потребления электроэнергии отдельным кабелем. Лучше всего использовать электрический кабель с сечением 2,5 мм кв. Естественно, для таких линий требуется устройство защитного отключения (УЗО) или отдельный выключатель (автомат).
Поскольку именно насос потребляет большую часть электроэнергии, электрический кабель подбирают в соответствии, мощности электродвигателя. Так как вода является проводником электрического тока, необходимо сделать заземление.
Как подключить реле к электросетиЭлектропроводка прокладывается через отверстия в корпусе. Эти отверстия обеспечивают герметичный вход, который защищает места соединения от влаги. На колодке с клемами под крышкой имеется три вида контактов
- Контакт «РЕ» для подключения заземления
- Контакт «N» для подключения «нуля»
- «L» — для подключения «фазы».
Соединение производится стандартным способом: провод зачищается от оболочки, затем вставляется в разъем, который фиксируется зажимными винтами. Потяните за конец провода, чтобы убедиться, что он надежно закреплен.
К водопроводу
Реле давления должно быть установлено как можно ближе к гидроаккумулятору.Монтаж обычно осуществляется с помощью фитингов и установки кранов. Хороший вариант фитинг с пятью выходами (штуцер 5-ти выводной). Если требуется ремонт или замена реле давления, краном перекрывается вода. Затем все можно легко снять, открутив гайки.
Пошаговое описание монтажаБерем 5-выводной штуцер
Трубы присоединяются к выходам фитинга:
- первый выход – подача воды в дом,
- второй — к насосу.
- Самый большой выход, для гидроаккумулятора
- Еще один для измерения давления, нужно установить манометр
- Реле, чаще всего, оснащено накидной гайкой. Накидываем гайку и закручиваем.
Давление воды в водопроводе: почему слабый напор в кране, как это устранить
Неудовлетворительный напор воды является довольно распространенной бытовой проблемой, с которой сталкиваются жители как квартир, так и загородных домов. Что касается последнего случая, то здесь водоснабжение может обустраиваться от автономного источника или же подключаться к центральной магистрали.
Независимо от этого, проблема с напором знакома многим. Поэтому, актуальным вопросом считается, как и чем повышение давления воды в квартире или загородном доме можно выполнить. Решить эту проблему можно собственными руками, без каких либо больших материальных затрат.
Итак, как увеличить давление холодной воды в квартире?
Причины низкого напора
Прежде чем решать, как увеличить давление воды в квартире, нужно определить причину возникновения такой проблемы. Это позволит выбрать оптимальное решение. Чаще всего понижение напора связывают с такими факторами:
- протечка или авария на магистрали;
- уменьшение диаметра трубы трассы, вызванное отложениями в процессе ее эксплуатации;
- засорение фильтра, который устанавливается на входе в частые дома;
- засорился редуктор давления и требуется регулировка;
- заводские дефекты или неисправности запорной арматуры, вызванные в результате длительной эксплуатации.
Также частой причиной является некачественная работа поставщика. Эта проблема может затронуть как жителей квартир, так и загородных домов, которые подключены к центральному водоснабжению.
Так, падение давление в трубопроводе может быть вызвано отключением одного из насосов, которые расположены на подстанции. Таким образом, поставщик хочет сэкономить на электроэнергии.
Также напор может резко понизиться в результате аварии на подстанции или магистрали.
Прежде чем принимать какие-то решения, нужно проанализировать ситуацию. Опросить жителей соседних домов и квартир на наличие подобной проблемы. Если речь идет об общей проблеме, то в первую очередь стоит обратиться за объяснениями к коммунальным службам. Напор воды в трубопроводе должен соответствовать установленному параметру. В ином случае речь пойдет о нарушении норм.
Когда требуется регулировать реле давления
Если насосная станция куплена в готовом виде, в ней действуют заводские установки. При сборке оборудования вручную из составных элементов регулировка реле является обязательным этапом перед тестированием прибора. В работе отдельных узлов наблюдается взаимосвязь с настройками реле, которые могут помешать эксплуатации устройства.
При большой длине магистрали могут потребоваться дополнительные действия по закручиванию больших пружин, чтобы повысить давление в системе. Некоторые жильцы, у которых установлено автономное отопление и водопровод, жалуются на периодическое падение напора в тот момент, когда человек находился в душе. Вода греется котлом или бойлером, в момент падения давления становится очень горячей. Это также связано с работой насосной станции.
При регулировке верхнего и нижнего порога реле давления нужно искать золотую середину. В теории эти два показателя должны иметь минимальный разброс значений, но тогда насос будет очень часто включаться и выключаться, что приведет к его быстрому износу. Если выставить нижний показатель на минимальное значение, а верхний на максимальное, будет ощущаться резкое падение напора в системе. Но в таком случае насос проработает дольше.
Иногда рабочая камера за мембраной реле забивается различными отложениями из перекачиваемой воды. Чтобы прочистить отверстие, резину снимают, переворачивают другой стороной и собирают все детали в обратном порядке. После этого нужно протестировать работу насосной станции, проверить настройки и при необходимости сделать коррекцию.
Настройка «с нуля»
Иногда приходится иметь дело с реле, пружины которого полностью ослаблены. В таком случае поступают так:
- Включив насос, давление в сети нагнетают до того уровня, при котором вода из наиболее удаленного или высоко расположенного крана льется с приемлемым напором. Предположим, манометр показал при этом 1,5 атм. После этого насос необходимо отключить.
- Отключив станцию от электросети и сняв крышку с реле, подтягивают большую пружину до тех пор, пока реле не щелкнет, замкнув контакты.
- Закрыв реле, насос включают и доводят давление до 2,9 атм (1,5 + 1,4).
- Снова отключив насос и открыв реле, подтягивают малую пружину, пока контакты не разомкнутся.
- Теперь реле настроено на Pon = 1,5 атм и Poff = 2.9 атм. Необходимо закрыть его крышкой и включить станцию в электросеть.
Настройка реле давления
8 Реле своими руками
Если есть необходимость сделать реле протока воды своими руками, то имеет смысл использовать для этой цели реле протока от газовой колонки. Шток должен нажимать на микро выключатель, который включает насос. Но для того, чтобы система работала долго и отвечала требованиям безопасности, устройство все-таки лучше приобрести в специализированном магазине.
Если есть неисправный контакт, то аппарат следует заменить. Большинство часто встречающихся неисправностей можно исправить своими руками, не обращаясь к мастеру. Ремонт реле давления насосной станции легко проводится в домашних условиях.

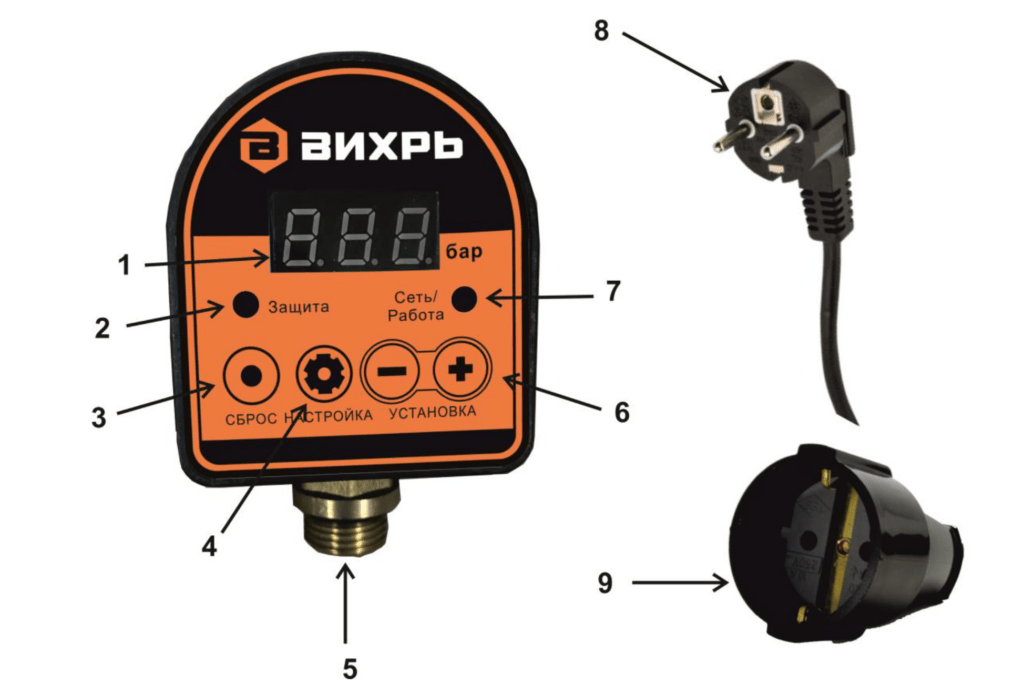

Устройство и элементы индикации
- Дисплей с индикацией текущего давления в системе и режимов настройки.
- Система индикации для обнаружения аварийных режимов.
- Возможность регулировки параметров настройки.
- Интерфейс для перехода в режим настройки и переключения опций.
- Подключение к системе водоснабжения с помощью стандартного соединения G1/2″.
- Регулировка различных параметров настройки, таких как давление включения и выключения.
- Индикация состояния питания электросети и работы насоса.
- Вилка для подключения реле давления к электросети.
- Розетка для подключения насоса к реле давления.
Эти функции и компоненты обеспечивают удобство использования, контроль и настройку работы реле давления в системе водоснабжения.
Реле давления насосной станции
Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования. Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.
Механические реле
Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

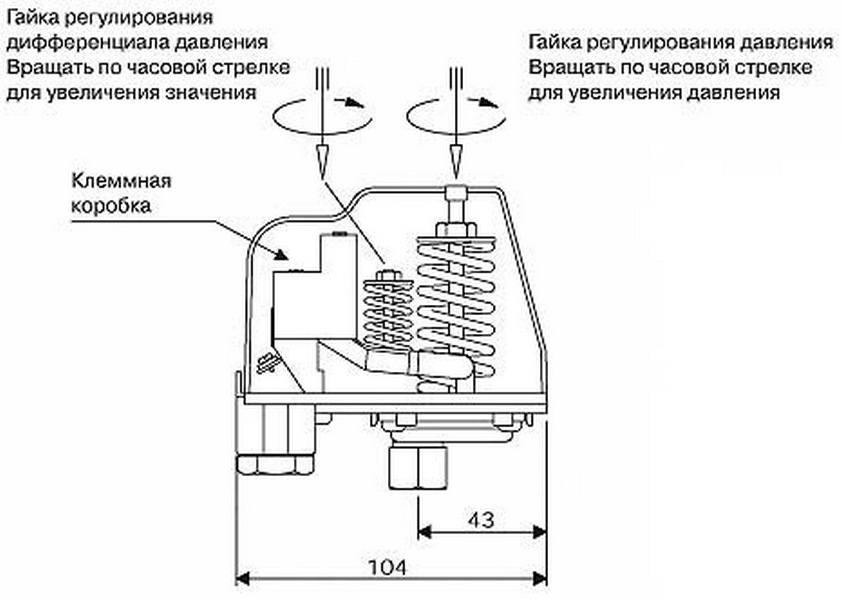

Механическое реле давление регулируется натяжением пружин
Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.
Электронные реле
Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.
Электронное реле давления воды
Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.
Характеристики устройства
В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.
Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.
Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны
Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.
Особенности работы

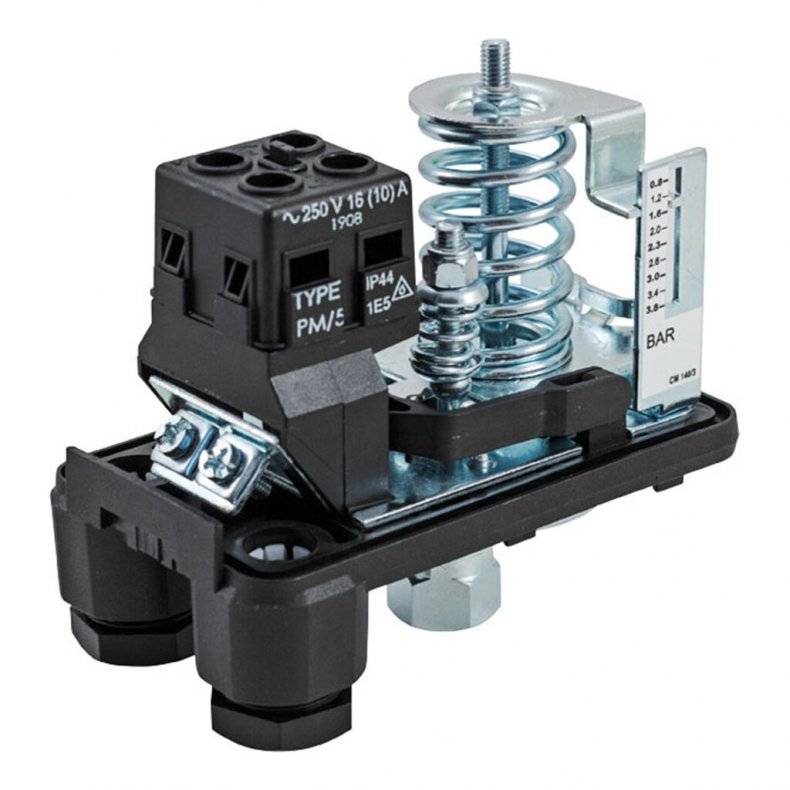

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.
РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.
Поэтапный разбор работы датчика давления:
- По открытию крана вода начинает поступать из бака.
- По мере убывания жидкости в насосной станции давление постепенно снижается.
- Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
- По закрытию крана бак наполняется водой.
- Как только показатель давления достигает максимальных значений, оборудование отключается.
От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.
Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.
Порядок действий
Отворачиваем вентиль. Посмотрите на манометр, и увидите, что стрелка давления сразу начнет стремиться к падению. Насос при этом еще не заработал, ведь происходит выдавливание воды через мембрану. Давление будет продолжать уменьшаться, и на каком-нибудь значении давления произойдет активация насоса.
Потом вентиль нужно будет закрыть, насос после этого еще продолжит работу, напор продолжит повышаться, и на какой-нибудь отметке реле давления насоса произойдет отключение.
Теперь можно приступать к внесению изменений в настройки реле. К примеру, нам необходимо уменьшить уровень напора с 2,8 до 2,2 бар. Нам известно, что один полный поворот ключа будет равняться уменьшению давления на 0,1 бара. Из этого можно заключить, что, если нам необходимо уменьшить давление с 2,8 до 2,2 бар, придется произвести ослабление гайки на большой пружине на 6 оборотов. При этом нужно будет крутить гайку против часовой стрелки. После ослабления пружины можно опять подключить насос к электрической сети.
А начнет происходить трактовка реле, то есть оно будет включаться и через некоторое время опять выключаться. Неопытный механик решит, что проблема связана с реле и будет накручивать гайку на одной из пружин. Однако делать этого не нужно, так как проблема заключается совсем в другом. Все дело именно в том, что давление в расширительном баке понижено не было. А ведь напор в баке должен быть меньше напора, при котором происходит активация реле, на 10%.
Итак, напор в расширительно баке должен быть понижен на 1,08 бар. Эта величина определяется путем высчитывания десяти процентов из давления включения – у нас – 1,2 бар. Напор в баке в этом конкретном случае должен соответствовать 1,08 бар. Такой напор должен быть, а на каком уровне он находится в данный момент? Чтобы это определить производим отключение насоса от электросети, отворачиваем вентиль.
После этого начинаем производить замер давления. Берем простой манометр для автомобиля, отворачиваем заглушку, закрывающую золотник, подводим манометр и видим, что манометр выдает 2 бара. А ведь давление должно соответствовать 1,8 бар. Из-за этого и происходила трактовка насоса. У насоса никак не получалось создать необходимый уровень давления, он делал попытки работать без бака, потому что воздушный поток никак не мог пробиться сквозь мембрану.
Замер давления в расширительном баке
Приступаем к исправлению этой ситуации. Нам необходимо будет установить чрезмерный напор. Манометр показывает 1,1. Теперь активируем насос, отворачиваем вентиль, после чего насос продолжит работать в обычном режиме. После открытия вентиля насос станет начинать работать при напоре 1,2 бара, после его закрытия – при 2,2 бара.
У нас все получилось! Теперь мы можем опровергнуть мнения некоторых механиков, которые считают, что мощностью насосного оборудования (обычный насос или полноценная станция) управляет реле давления. А на самом деле функция реле заключается только во включении насоса и его отключении. Если бы вы захотели прибавить давление, при котором происходит деактивация, надеясь при этом, что производительность насоса увеличиться, то вы сделали бы ошибку. Дело в том, что мотор насоса все время работает на предельной мощности, как автомобиль, газовая педаль которого утоплена в пол.
Так и во время забора воды напор увеличить не получится, произойдет только повышение давления отключения. Тем самым будет создана очень большая нагрузка, которой будет подвержена практически вся система. Это значительно увеличит вероятность появления протечек. Возможны и более серьезные аварии. Это приобретает еще большую актуальность, если используются дешевые фитинги и трубы, выполненные сомнительными производителями.
