Разводка водопровода в квартире и доме

Планируем разводку

Определившись способом укладки и схемой разводки, зная габаритные размеры сантехнических приборов, можно начертить на бумаге разводку труб, которую необходимо сделать своими руками. На схеме определяются места установки всего сантехнического оборудования, которое включает:

• Краны;
• Унитаз;
• Ванна;
• Раковина и так далее.

Все промеры должны быть сделаны тщательно с максимально высокой точностью. При этом в схеме желательно придерживаться следующих рекомендаций:

1. Старайтесь избегать пересечения труб.

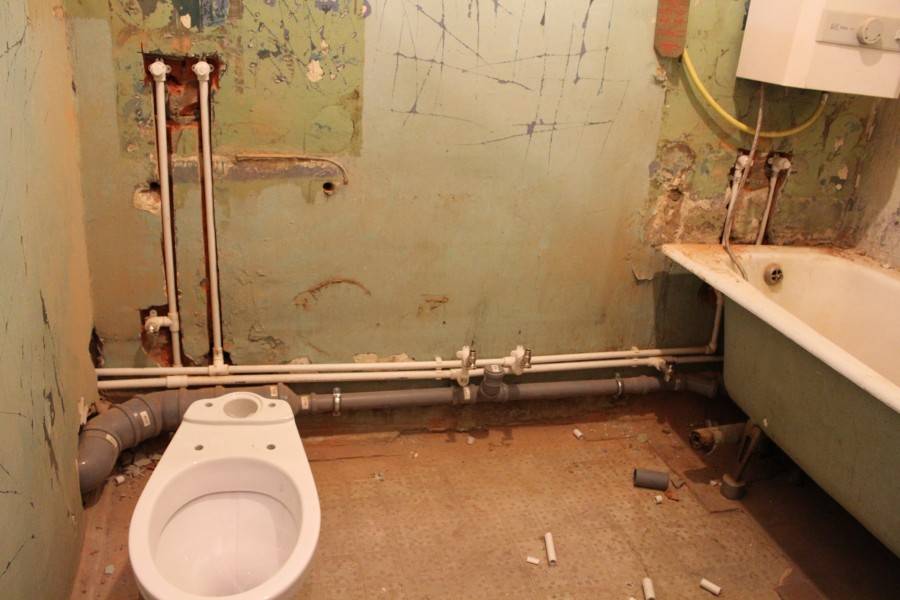

2. Трубы водопровода и канализации нужно прокладывать рядом максимально близко, чтобы потом закрыть их одним коробом.
3. Не усложняйте разводку. Старайтесь сделать все максимально просто.
4. Если основные трубы располагаются внизу над полом, водопроводные отводы через тройники, нужно провести перпендикулярно вверх.
5. Вертикальные отводы канализационных труб заменяют гибкими шлангами, которые вставляются в тройники.
6. Для разводки специалисты профессионалы советуют применять трубы из полипропилена. Они прекрасно работают в системах холодного и горячего водоснабжения; отопления и канализации. По техническим параметрам эти изделия характеризуются высокими показателями прочности, долговечности, простотой монтажа. Кроме всего они доступны в ценовом диапазоне. Соединяют их с помощи специальной сварки.

Виды разводки. Их преимущества и недостатки

Для систем водоснабжения и отопления в жилом помещении могут быть использованы следующие схемы:

• тройниковая;
• коллекторная.

Тройниковая разводка

Тройниковая схема разводки – это последовательное соединение труб и их подвод к точкам водозабора (раковина, душ, унитаз и так далее).

Последовательное подключение точек забора воды

Преимуществами такой системы подключения водопроводных труб являются:

• невысокая стоимость, так как при использовании последовательного подключения требуется минимальное количество труб и соединительных фитингов;
• простота монтажа системы;
• компактность – трубы занимают минимальное количество пространства жилого помещения.

Среди недостатков можно выделить:

• недостаточность напора при одновременном включении нескольких кранов, входящих в систему водоснабжения или отопления;
• затруднение поиска протечки в случае сильного перепада давления жидкости в системе;
• необходимость полного отключения водоснабжения системы для выполнения ремонтных и/или профилактических работ.

Тройниковая разводка преимущественно используется при обустройстве коммуникаций в малогабаритных квартирах или загородных домах с малым количеством точек водозабора.

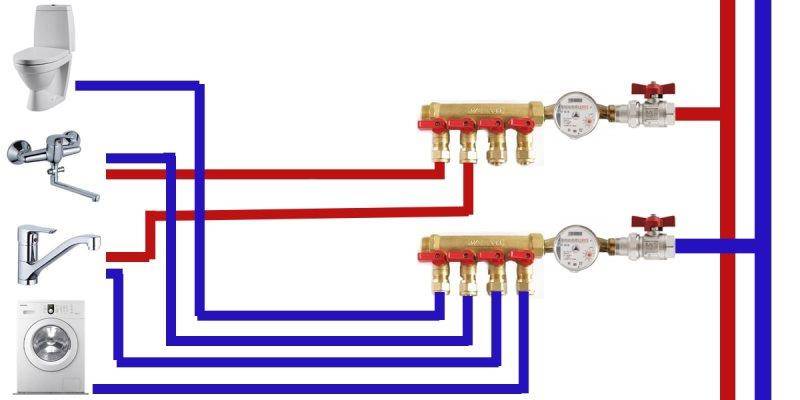

Коллекторная разводка

Коллекторная разводка представляет собой параллельное подсоединение труб системы водоснабжения/отопления к центральному стояку при помощи специализированного устройства – коллектора, который устанавливается на вводе системы в здание.

Параллельное подключение точек водозабора

У данной системы подключения сантехники также имеются свои преимущества и недостатки. К положительным моментам можно отнести:

• стабильность напора подачи воды во все подключенные устройства, независимо от использования остальных сантехнических устройств;
• возможность в кратчайшие сроки обнаружить неисправности в работе того или иного оборудования, а также мест образования протечки;
• возможность выполнения ремонтных работ без необходимости отключения от водоснабжения иных точек потребления;
• однородность температуры подаваемой жидкости.

К отрицательным моментам относятся длительность монтажа, так как к каждому сантехническому прибору требуется подвести отдельную трубу, и увеличение стоимости материалов (труб, тройников, фитингов, держателей и так далее).

Коллекторная разводка в отличие от тройниковой позволяет максимально оптимизировать работу каждого сантехнического оборудования в отдельности. Например, для стиральной машины можно установить дополнительный фильтр, что значительно продлит срок ее эксплуатации.

Зачем разрабатывать схему разводки?

Такая схема необходима для получения качественного результата. С ее помощью можно точно подсчитать количество отводов и соединений, определить участки подключения оборудования и существенно сэкономить материалы и время.

В схему разводки нужно включить такие обязательные элементы:

• запорно-регулирующую арматуру;
• приборы учета воды;
• фильтры;
• фитинги (переходники, водорозетки, уголки и муфты)
• обратные и редуцирующие клапаны;
• канализационный коллектор;
• подвод к полотенцесушителю.

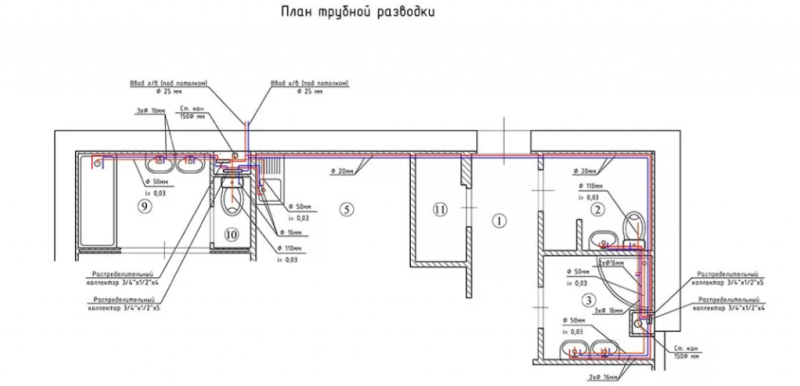

Разработку схемы начинаем с составления точного плана помещения. На нем в соответствующем масштабе указываем расположение всех сантехнических устройств, мебели и бытовой техники. Тщательно продумываем расстановку, чтобы осталось достаточное количество места на свободное пользование оборудованием.

Двери тоже должны свободно открываться. На схеме показываем размеры всех элементов, так будет проще рассчитать количество труб, необходимых для создания инженерных коммуникаций.

Важный момент: если ванная комната и туалет раздельные, разводку в них выполняем одновременно, поскольку эти помещения будут подключены к единой системе.

После того, как мы определились с количеством и местоположением сантехнического оборудования, приступаем к планированию разводки. Для этого вычерчиваем на нашей схеме расположение подводящих воду и канализационных труб. В процессе планирования стараемся придерживаться следующих правил:

• Трубы не должны пересекаться. Это возможно только тогда, когда по-другому сделать разводку не удается.
• Должен быть организован свободный доступ к участкам подключения сантехнического оборудования и приборам учета.
• Канализационные и водопроводные трубы желательно размещать вблизи друг от друга. В этом случае их впоследствии легко можно будет закрыть общим коробом.
• Число соединений необходимо минимизировать.
• Соединительные муфты и трубы должны быть однородными, то есть выполненными из одного материала.
• По возможности трубопроводы следует теплоизолировать, так на них не будет оседать конденсат.

Специалисты советуют не усложнять разводку и выполнять ее предельно просто. Все основные трубы оптимально прокладывать понизу, над полом. От них перпендикулярно вверх через тройники следует монтировать водопроводные отводы.

При укладке канализационных отводов нужно иметь в виду, что они могут и не иметь вертикальной части. Такая деталь будет представлять собой стандартный канализационный тройник, в который направляется гибкий шланг.

После того, как мы обозначили на схеме все трубопроводы и участки их соединений, можно подсчитать длину необходимых для обустройства разводки элементов и количество дополнительных деталей.

Сантехнические схемы

Для большой части домовладельцев неважно, каким образом вода поступает в смесители и как выполняется ее отвод. Однако с такими вопросами приходится досконально разбираться, если прокладка труб в ванной комнате и туалете проводится самостоятельно. Мне этого делать не пришлось из-за имеющегося опыта

Поэтому хочу просто поделиться своими знаниями

Мне этого делать не пришлось из-за имеющегося опыта. Поэтому хочу просто поделиться своими знаниями.

Правильный монтаж трубопроводов обеспечивает безаварийное функционирование не только инженерных коммуникации, но и подключенных бытовых приборов. Если выполнить их прокладку, так называемым кустарным способом без знания дела, возникает вероятность регулярного появления засоров, недостаточного напора и даже поломки технических устройств.

Чтобы избежать аварийных ситуаций при эксплуатации систем, монтаж трубопроводов пришлось начинать с разработки схем коммуникаций. Они были просто отображены на бумаге и объединены в один чертеж. Правильная разводка труб водопровода в ванной комнате и туалете своими руками, примеры схем которой помогают не допустить ошибок, подразумевает монтаж не только коммуникаций для подачи воды, но и канализационной системы для отвода нечистот.

Пример схемы водоснабжения в ванной комнате

Пример схемы канализации в сантехническом узле

На заметку!

Разрабатывая общий чертеж, я не забывал, что наш дом подключен к централизованной водопроводной сети. Из-за этого на участке мы не делали скважину и не выкапывали колодец.

Водопроводные трубы – это основные трубопроводы в ванне. Именно по ним вода подводится к смесительным кранам и подключенной бытовой технике. На второй этаж нашего дома она поступает по стоякам. Поэтому именно от них выполнялась разводка водопровода в ванной и туалете путем монтажа полипропиленовых труб.

Канализационные трубы нужны для отвода стоков и удаления отходов жизнедеятельности. У таких трубопроводов диаметр значительно больше, чем у водопровода. При этом в доме может быть смонтирована чугунная, керамическая или пластиковая канализация. Мною был выбран последний вариант, который подключался тоже к стояку с первого этажа. Канализационные пластиковые трубы прокладывались до унитаза, чаши ванны, умывальника и стиральной машины.

Пластиковые трубы для канализации

На заметку!

Чтобы подача и отвод воды выполнялся корректно, я ответственно подошел к монтажу водопровода и канализации. Ведь это сложные технические системы. Даже самая простая ошибка во время их монтажа могла стать причиной снижения напора, появлению засоров. Это вызвало бы нарушение работоспособности канализационной и водопроводной системы.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Водопровод из полипропилена: золотая середина

Эту водопроводную систему можно назвать не дешевой и не дорогой – стоит она не намного больше, чем металлопластиковые трубы, но по своим качествам приближается к медным трубам, которые в этой отрасли строительства стоят особняком и находятся вне конкуренции. У этой трубы имеется всего один существенный недостаток, и тот легко компенсируется – это высокий коэффициент температурной деформации.

Полипропиленовая труба, даже стабилизированная алюминием или капроновой нитью, при нагревании увеличивается в размерах, что приводит к ее деформации. Выход из этой ситуации кроется в использовании утеплителя (мерилон) при скрытой разводке и изготовлении компенсаторов при открытом монтаже.

Полипропиленовые трубы для водопровода фото

Все остальные качества полипропиленовых труб можно отнести исключительно к преимуществам – это и гарантия производителя 50 лет, и надежность паяных стыков, и все та же простота соединения элементов труб, и, естественно, их стоимость. За сравнительно небольшие деньги можно собрать надежный водопровод.

О том, как правильно выбрать полипропиленовые трубы для водопровода, смотрите в видео.

Попрошу заметить, что они не лучшие – полипропилен является оптимальным вариантом. Если уж говорить о лучших трубах, то, несомненно, это будут медные трубы – об этом говорит даже их стоимость, которая в разы выше, чем у полипропилена. Пожалуй, это единственный их недостаток, если не учитывать невозможность самостоятельной сборки.

Медные трубы для водопровода фото

Ну и в заключение несколько слов о размерах водопроводных труб. Не будем заходить глубоко в дебри сантехнических дел, а остановимся исключительно на квартирных и домашних водопроводах. В них используются минимальные диаметры труб – начиная с ½” и заканчивая 1″. Следует отметить, что у разных водопроводных труб диаметр описывается разными системами. Например, проходному диаметру ½” соответствует металлопластиковая труба 16мм, а полипропиленовая 20мм.

Именно так решается вопрос, какие трубы выбрать для водопровода? Может кто-то, конечно, имеет другую точку зрения на эту проблему, но это вряд ли. Любой мало-мальски грамотный сантехник, успевший поработать со всеми видами водопроводных труб и узнать последствия использования некачественного материала, будет придерживаться именно такого мнения.

Источник

Несколько советов специалистов

После принятия решения, как сделать водопровод в квартире, необходимо составить проект системы водоснабжения. Вне зависимости от способа разводки труб – коллекторной или лучевой, его разработку лучше доверить профессионалам, которые разбираются в строительных нормах и способны произвести гидротехнические расчеты. Но даже наилучшее проектное решение необходимо правильно реализовать.

Допущенные ошибки могут привести к непоправимым последствиям:

1. В некоторых случаях мастера с целью экономии средств пренебрегают необходимостью производить утепление труб горячего водоснабжения, проложенных в толще стен или под напольным покрытием. В результате монтаж труб в квартире без теплоизоляции приводит к тому, что тепловая энергия частично передается находящимся рядом материалам и качество воды ухудшается. Помимо этого, конденсат, собирающийся на поверхности трубопровода без утепления, способен испортить отделку помещения.

2. При выполнении монтажных работ специалисты рекомендуют закрывать концы еще не установленных труб, чтобы внутрь их не попадала грязь и мусор. Если пренебречь этой предохранительной мерой, то после завершения установки водопровод приходится долго и тщательно промывать, а в некоторых случаях и ремонтировать.

3. В случае, когда требуется выполнять пайку пластиковых труб, ее необходимо выполнять в чистом помещении, где исключена вероятность попадания загрязнений. Такую работу нельзя производить, когда на трубах имеется даже немного влаги. Если осуществляется разводка воды на кухне или в другом помещении, тогда частички мусора или капля воды в местах пайки значительно ослабят прочность соединения. В итоге водопровод не получится качественным.
4. Специалисты советуют не проектировать систему водоснабжения так, чтобы все трубы были проложены в перекрытии посредством одного общего отверстия. Это приводит к тому, что ухудшаются характеристики функционирования водопровода. Кстати, профессиональные проектировщики никогда не совершают данную ошибку.
5. Также к серьезным неприятностям при проведении монтажных работ может привести недостаточное количество используемых запорных устройств. Данный вид арматуры в обязательном порядке должен присутствовать перед каждым сантехническим прибором, к которому подводится вода. Его также монтируют для каждого стояка, обеспечивающего ввод водопровода в квартиру.
6. Если на жилом объекте запроектировано обустройство не одного, а нескольких санузлов, запорный кран желательно установить для каждого из них.

Обычно одновременно профессионалы проектируют разводку водопроводной и канализационной систем. Главное условие, которое нужно соблюдать при этом – не допускать, чтобы стояки и трубопроводы каждой из них не перекрывали друг друга. В будущем выполнение данного требования облегчит проведение ремонтных работ и уход за инженерными коммуникациями.

Какой выбрать материал?

Для прокладки водопровода можно выбрать различные трубы, но специалисты чаще всего рекомендуют практичные современные решения:

• Полипропилен. Такие детали справляются с давлением до 25 атмосфер, долговечны и не подвергаются коррозии. Полипропиленовые трубы подходят как для холодной, так и для горячей воды. Для соединения элементов используется диффузионная сварка, в результате получаются надежные неразъемные стыки.
• Металлопластик. Каждая деталь представляет собой двухслойную конструкцию, внутри которой находится пластик, а снаружи – металл. Изделия можно использовать для проведения холодного и горячего водопровода. Трубы хорошо сгибаются, что позволяет уменьшить число соединений. Для обустройства стыков применяются компрессионные или прижимные фитинги.

Для прокладки водопровода понадобятся трубы в комплекте с переходниками, тройниками, уголками, муфтами и запорной арматурой

Канализационная магистраль чаще всего выполняется из ПВХ труб. Поливинилхлорид отличается достаточной жесткостью, что дает возможность использовать его при монтаже стояков. Для соединения элементов используется раструбная конструкция с уплотнением.

Небольшой вес труб из ПВХ существенно облегчает их монтаж. Для прокладки канализации используются элементы двух основных размеров: диаметром 50 и 110 мм.

Замена труб в квартире управляющей компанией. Законодательные и технические вопросы

Главным в данных темах являются следующие факты:

1. Если есть нужда в замене стояка, то делать это нужно во всем многоквартирном доме, а не частями, в квартирах. Должно быть заменено все и везде.
2. Стояки – это одна из основных составляющих системы, которая относится к инженерным коммуникациям. Вот почему их поломка может привести к многочисленным потерям, в том числе и человеческим.
3. Согласно законодательству РФ, стояки не являются собственностью владельцев квартиры. Об этом свидетельствует соответствующая статья в административном кодексе Российской Федерации. Официальным владельцем является УК или частная компания (иногда ЖЭК). Если с одной стороны это и ограничивает ваши действия в пределах квартиры, то с другой – позволяет совершать множества маневров в большем масштабе (полной замене).
4. Замена стояков – это обязательное условие проведения капитального ремонта в многоэтажном здании. Средства на проведение замены входят в ежемесячную оплату ЖКХ. При условии проживания льготников, пенсионеров, студентов и других лиц, которые освобождены от уплаты или платят меньше, в большом количестве велик шанс того, что денежных средств на счету УК будет недостаточно. Этот аспект также имеет как негативную сторону – необходимость самостоятельно изыскивать средства, так и позитивную – возможность выдвигать свои условия.
5. Капитальный ремонт здания должен проводиться не позже 25 лет после последнего. Возможным предоставляется продление эксплуатации здания, но не срок обязательного проведения ремонта.
6. УК не имеет обязательств в поведении планового капитального ремонта. Это позволяет жильцам дома получить свободу действий и предпринять решения, которые бы решили организационные вопросы по замене стояка с управляющей компанией дома и между жильцами.
7. В случае проведения внеплановой восстановительно-ремонтной работы на стояке, он официально получает статус аварийного объекта. После аварийно-восстановительной работы любого уровня стояк будет считаться в аварийном состоянии до проведения следующего капитального ремонта.

Пошаговый алгоритм работ

Рассмотрим порядок монтажа разводки водопровода в квартире. Это будет полезно для всех владельцев, планирующих выполнить работу самостоятельно. Для остальных пользователей знание алгоритма монтажных работ позволит более осознанно контролировать работу приглашенных специалистов, с пониманием оценивать их действия.

Для каждой схемы разводки используется своя, специфическая методика выполнения работ. Однако, в обоих случаях есть общие пункты плана работ, которые должны быть выполнены в любом случае. Также общими являются технология соединения труб, состав контрольных приборов и запорной арматуры.

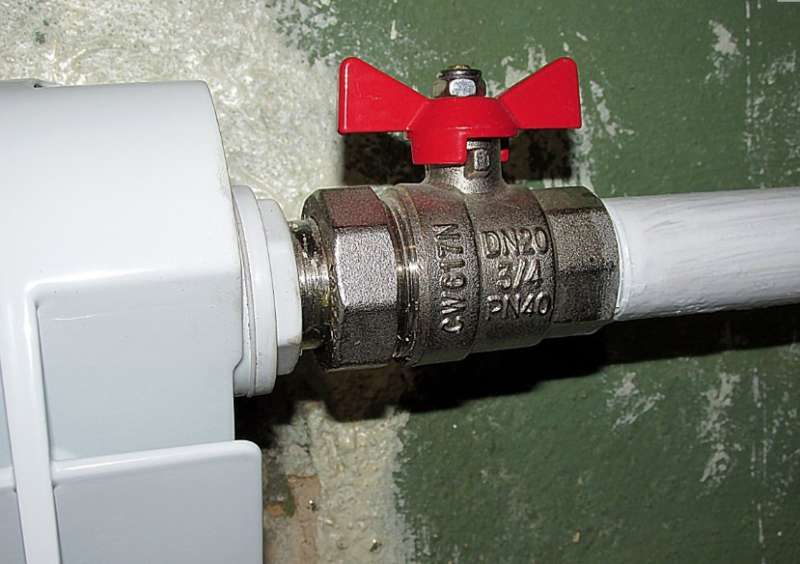

Установка шаровых кранов

Шаровые краны являются первыми элементами, установленными на отводах труб горячей и холодной воды от стояков. Они используются для того, чтобы перекрыть воду при необходимости ремонта или обслуживания системы.

Надо выбирать устройства, руководствуясь следующими требованиями:

• рабочее давление должно быть до 60 атмосфер;
• допустимая температура воды — до +150°;
• корпус крана должен быть изготовлен из бронзы.

Последнее требование очень важно, так как на рынке имеется множество изделий из стран Юго-Восточной Азии, которые изготовлены из некачественных материалов, вплоть до силумина. Корпуса таких кранов порой ломаются сами по себе. Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей

Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью

Если владельца в такой момент не окажется дома, чтобы срочно перекрыть воду в подвале или вызвать аварийку, будут затоплены все квартиры с нижних этажей. Допускать такую ситуацию нельзя, поэтому к выбору отсекающих кранов следует отнестись со всей ответственностью.

Кроме этого, рекомендуется устанавливать краны со встроенными фильтрами. По схеме дальше будут устанавливаться различные устройства — счетчики, редукторы, коллектор с запорной арматурой. Иногда вода в стояке несет ржавчину или даже мелкие частицы. Это случается после ремонтных работ, замены вентилей в подвале и прочих действий. Возможность сразу отфильтровать всю грязь позволит сохранить работоспособность всех труб, элементов разводки, прочих устройств, расположенных дальше по ходу трубы.

Установка крана производится при закрытых вентилях подачи в подвале. В сети Интернет есть немало роликов о монтаже крана под давлением. Их надо рассматривать как некий трюк, который ни в коем случае не следует повторять. Если что-то пойдет не так, потоп соседям снизу обеспечен. Открывать вентили в подвале можно только после присоединения крана и установки его в положение «закрыто».

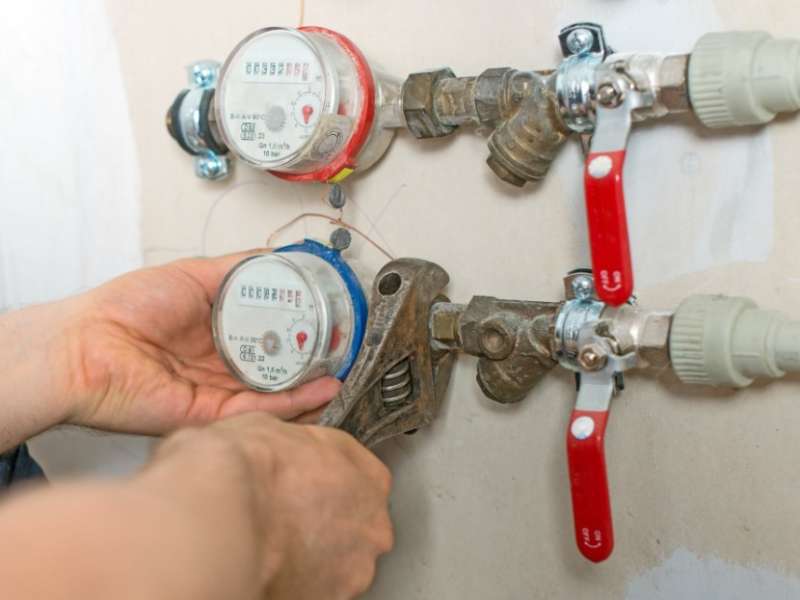

Установка счетчиков для горячей и холодной воды

Счетчики воды (расходомеры, если точнее) продаются укомплектованными всеми соединительными элементами. Как правило, вместе со счетчиком присутствуют специальные накидные гайки с переходниками

При установке надо обращать внимание на стрелки, имеющиеся на корпусе счетчика. Они показывают направление движения воды

Кроме этого, необходимо обеспечить правильное положение корпуса. Есть счетчики для горизонтального и вертикального монтажа. Отличить их просто — надо развернуть циферблат устройства в правильное положение. Если присоединительные патрубки окажутся расположены на горизонтальной оси, то счетчик предназначен для горизонтальной установки, и наоборот.

Рекомендуется также установить вместе со счетчиками обратные клапаны (между общими кранами и счетчиками), которые обеспечат защиту от поступления воды в противоположном направлении.

Все соединения надо хорошо уплотнить с помощью сантехнического льна или ФУМ-ленты. ФУМ — это фторопластовый уплотнительный материал, представляет собой мягкую тонкую ленту. Она весьма эффективна в качестве подмотки, не изменяет своих качеств со временем и не реагирует на температуру воды.

Монтаж редукторов

Редукторы в системе водоснабжения необходимы для компенсации излишне высокого или неравномерно изменяющегося давления. Они устанавливаются, если используются сантехнические приборы с ограничением по давлению воды. Необходимо учитывать, что в квартирах редукторы устанавливают нечасто, так как они имеются на вводе в дом или на нижнем участке стояка. В основном, редукторы используются в частных домах, общественных или промышленных зданиях, сооружениях.

Разновидности разводки труб

Существует всего две разновидности разводки водопроводной системы в квартире или доме:

1. Коллекторная;
2. Последовательная.

Наиболее распространенной считается последовательная или тройниковая разводка, характеризуется она последовательным подключением всех элементов системы. От центрального трубопровода выводится одна общая труба и от нее отходят разветвления к каждому сантехническому прибору. Минусом такой разновидности подключения является понижение напора воды для каждого из последующих сантехнических изделий.

Коллекторный метод подключения используется, когда необходимо подсоединить много сантехнических изделий, на которые требуется постоянная подача воды. Такой способ применим, если помимо ответвлений для ванной, раковины и унитаза, добавляются трубы для подключения стиральной машины и биде. При коллекторном варианте к основному стояку подключается коллектор, а от него уже идут разветвления на все необходимые устройства и приборы.

Разводка канализации санузла

На входе на коллектор и на выход к каждому сантехническому изделию устанавливают шаровые краны, это позволит при необходимости отключить для ремонта любое сантехническое изделие и в тоже время беспрепятственно пользоваться остальными.

Гидравлический расчет водоснабжения квартиры

Под гидравлическим расчетом водопровода подразумевается расчет трех параметров:

• расход воды в отдельных участках трубопровода;
• скорость движения воды в трубопроводе;
• диаметр труб, при котором спад напора будет приемлемым.

Если, учитывая потери на движение по трубопроводу, напор окажется ниже нормы, потребуется установка на подаче воды повысительного насоса.

Выстроенные на сгонах-тройниках водопроводящие коммуникации проще монтировать и скрывать от взгляда. Однако последнему водопотребляющему прибору напора может не хватить

Установить нормативный расход воды по определенному сантехническому оборудованию можно либо из его техпаспорта, либо, в обобщенном формате, по СП 30.13330.2012 (приложение А1). Сведения по нормативному расходу из названного приложения, применимые к бытовой сантехнике, указаны в таблице на картинке.

Чем больше оборудования подключено к водопроводной сети и чем чаще оно используется одновременно, тем более велик риск недостаточного напора. Особенно это касается последовательных трубопроводов (+)

Поскольку в квартире сантехнические приборы состоят в контуре одной водопроводной сети и предполагается их одновременное использование, расходы по ним суммируются.

К примеру, в составе квартирной сети водоснабжения имеются умывальник, душ и унитаз, одновременная работа которых вполне возможна. Суммируем наибольшие секундные расходы двух первых приборов: 0,15+0,2=0,35 л/с.

В отношении унитаза в таблице приводится максимальный расход воды в секунду для слива, не для набора бачка. Поэтому нужно пересчитать в секунды среднечасовой расход по этому сантехническому прибору: 4:3600=0,0011 л/с. Общий секундный расход по трем приборам составит: 0,35+0,0011= 0,3511 л/с.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

1. Минимально допустимое давление – 0,3 ат.
2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
4. Потеря напора в отборно-учетном узле – 0,25 ат.
5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

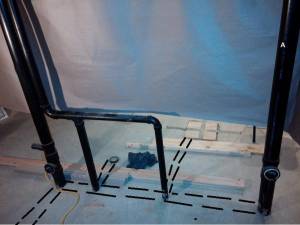

Разводка канализации

Разводка канализации в санузле должна производиться с соблюдением всех строительных норм и правил. Для начала необходимо заменить общий стояк, для этого часто используют пластиковые канализационные трубы соответствующего диаметра. Менять общий стояк лучше одновременно с соседями, тогда не получится так, что через некоторое время стояк на стыке даст течь.

Если туалет не совмещен с ванной комнатой, то необходимо проложить канализационные трубы через санузел в ванную, это довольно просто выполнить, если поставить на общей канализационной трубе тройник. Заведя канализацию в ванную через отверстие в стене, можно делать разветвления и подключать сантехнические устройства. Количество врезаемых устройств не влияет на скорость стекания стоков, главное чтобы диаметр трубы соответствовал потребностям.

Схема разводки

Схема разводки

Для наших современных квартир можно выбрать два варианта разведения водопроводных труб

1. Коллекторный.
2. Тройниковый.

Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.

При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.
