Онлайн калькулятор расчета ондулина для крыши, а так же расчет шага обрешетки и стропил в зависимости от региона проживания

Что умеет наша онлайн программа расчета крыш?

  • Редактирование ската — как использование готовых шаблнов, так и свободное рисование . Возможность тонко настраивать каждый скат калькулятора кровли
  • Редактирование вырезов на скате — как из готовых шаблонов, так и (как в скатах) — свободное рисование для расчета фасада или кровли
  • Расчет раскладки материала с учетом заданных параметров и схемы скатов
  • Возможность менять материал (как внутри одного вида, так и менять полностью вид материала) с перерасчетом раскладки
  • Ведение и расчет всей кровли (проекта)
  • Формирование итогового отчета по метериалам и раскладки материала по всем скатам
  • Предоставление доступа как другим сотрудникам компании, так и третьим лицам

Калькулятор расчета количества и объема материала для сплошной обрешетки кровли

На надежность здания влияет множество разных факторов, и качественная кровля – одна из важнейших составляющих, обеспечивающая долговечность жилья и комфорт его эксплуатации. Современный рынок строительных материалов предлагает широкий ассортимент наименований для обшивки крыши, но лишь немногие из них могут похвастаться сочетанием надежности и эстетического внешнего вида.

При этом не стоит забывать о таких важных факторах как наличие опыта у рабочей бригады, соблюдение правильности кладки, соответствие выбранной техники монтажа рекомендациям, описанным изготовителем, создание крепкой основы для покрытия. Чтобы крыша со временем не провалилась, нужна предварительная сплошная обрешетка, надежно удерживающая кровлю. Не ошибиться в количестве пиломатериалов, необходимых для создания всей конструкции, поможет специально разработанный калькулятор.

Рекомендации и заметки по устройству кровель

В данной подборке представлены рекомендации по устройству крыш и кровель, в частности. Надеемся, вам будут полезны данные сведения для общего ознакомления и при работе с нашими калькуляторами.

Общее

  • Площадь любой классической крыши можно рассчитать с помощью формул площади прямоугольника, треугольника, параллелограмма, трапеции: S = a×b, S = (a×h)/2, S = a×h, S = (a+b) × h/2, где a, b – длины сторон, h – высота.
  • Оптимальный угол наклона крыши для устройства полноценной мансарды составляет 45°.
  • Угол наклона крыши непосредственно зависит от климатических условий региона: в заснеженных районах должны быть крутые крыши, в ветреных – пологие.
  • Угол наклона крыши зависит от кровельного материала: жесткая кровля требует более крутой уклон.
  • Угол наклона крыши влияет на итоговую стоимость конструкции: крутая крыша стоит дороже, чем пологая.
  • Высота крыши выводится по формуле высоты равнобедренного треугольника: Н = а × sin α, где Н – высота, направленная к основанию, а – боковая сторона (длина стропильной ноги по скату), α – угол при основании (применимо для двускатных крыш).
  • Оптимальная величина карнизного свеса крыши находится в диапазоне 50-100 см, но не менее ширины отмостки.
  • Оптимальная величина фронтонного свеса крыши должна быть в пределах 40-70 см.
  • Расчет крыши необходимо производить, исходя из нагрузки не менее 200 кг/м2.
  • Рекомендуется оснащать крышу сквозными вентиляционными отверстиями от карнизного свеса до самого конька.
  • Все крепежные материалы (особенно внешние) должны быть оцинкованы или изготовлены из нержавеющей стали.
  • Вся древесина обязательно должна быть обработана антипиренами, антисептиками и противогрибковыми средствами.
  • Показатель влажности древесины для всех элементов конструкции не должен превышать 18-22%.
  • Рекомендуется использовать древесину не ниже 2 класса, а для несущих элементов – только 1 класс.
  • Идеальный кровельный пирог в порядке изнутри наружу: пароизоляция, утеплитель, гидроизоляция (мембрана), контробрешетка, обрешетка, черепица (или другой материал).

Мауэрлат

  • Оптимальный размер бруса для мауэрлата – 150х150 мм, иногда применяется – 50х150, 100х150 мм.
  • Рекомендуется осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Однако брус необходимо изолировать, чтобы он не контактировал с бетоном напрямую.
  • Шаг шпилек для крепления мауэрлата не должен превышать 150 см.

Стропила

  • Глубина запила не должна превышать 1/3 ширины доски (оптимально 1/4).
  • Рекомендуемая ширина и толщина доски для большинства конструкций – 150-180 мм и 50-60 мм, соответственно. Сечение доски подбирается в зависимости от частоты шага стропил и потенциальной нагрузки на кровлю.
  • Расстояние между стропилами не должно быть менее 60 см и более 120 см.
  • Все соединения рекомендуется фиксировать двумя разными способами.
  • Для повышения надежности болтового соединения, рекомендуется использовать металлические пластины и уголки.
  • При ширине пролета более 10 м, требуется обязательная установка дополнительных опорных конструкций (регелей, подкосов, стоек).

Обрешетка

  • Рекомендуемая доска для обрешетки – 25х100 мм, в случае тяжелых кровель – 40х150 мм.
  • Для твердых кровельных материалов рекомендуется устанавливать плотную разреженную обрешетку, для мягких – с более широким шагом, поскольку сверху будут устанавливаться листы ОСП.
  • Шаг обрешетки подбирается для каждого материала индивидуально и уточняется у производителя. В среднем, для мягкой кровли – 1-10 см, керамической черепицы – 30-35 см, металлочерепицы – 30-40 см, профнастила – 30-65 см.

Свойства ондулина

При избрании типа обрешётки для ондулина, как и для остального кровельного сырья, нужно учесть его физические свойства.

Маленький вес

Покрытие на 1 м2, весит 6-7 кг. Эти показатели можно не брать для расчётов, ведь все стропильные системы с учётом ветровых нагрузок и снега, согласно действующим государственным нормам должны переносить до 250 кг/м2.

Это означает, что не нужно принимать во внимание сведения от изготовителей ондулина, что их сырьё даёт возможность сэкономить на древесных материалах при возведении крыш.
Это основывается на том, что самая большая нагрузка в средних областях России равняется 180 кг/м2, такое число нельзя сравнить с весом ондулина.

Никакой хозяин не построит систему стропил отдельно под металлический профиль, ондулин. Небольшие различия затрагивают протяжённость меж обрешёткой и объясняются они не весом, а механическими качествами сырья для крыш.

Стойкость к отрицательному влиянию погоды

Ондулин не является долговечным покрытием для кровли. По прошествии 5-6 лет у него происходит деформирование и могут загибаться края, гребни под своим весом, при нагреве, становятся ровными.

Крыша теряет, как свой эстетичный вид, так и основную функцию непроницаемости.

  • Для продления срока применения таких покрытий, советуется в самых ответственных и загруженных местах кровли формировать сплошную обрешётку.
  • Это не зависит от угла склона скатов. Идёт речь о таких местах: коньки, ендовы, боковые плоскости скатов, карнизы.
  • В таких местах сохраняются большие риски задувания снега либо дождя. Помимо всего, по технологии монтажа ондулин следует отрезать.

Для препятствия возникновения протечек ещё в период установки нужно устроить прочное закрепление листов к делянкам сплошной обрешётки.

Пониженная прочность на изгиб

Этот фактор заметно влияет на размерность обрешётки. Ондулин вырабатывается из остатков целлюлозы, они особым способом прессуются, высушиваются, напитываются битумом, снова высыхают и создаются по форме волнового профиля.

  • Целлюлоза относится к непрочному сырью, в отсутствие волн на профиле – стойкость к изгибанию равняется нулю.
  • Только благодаря волнам листы могут переносить нагрузки на изгибание, но эти показатели весьма скромны.

Эти физические качества вынуждают надлежащего основания под крышу, листы должны укладываться и спокойно лежать на обрешётке. Учитывая это подбирается, как тип обрешётки, так и промежутки меж рейками.

Калькулятор расчета листов ондулина для крыши

Кровельное покрытие французской компании «Onduline» привлекает многих владельцев дач и загородных жилых домов. Решающими доводами часто становятся доступная цена и совершено несложная технология укладки, которую освоить сможет, наверное, каждый. Материал вполне оправдывает свое предназначения, и, хоть и не входит в число «элитных» кровельных покрытий, делает облик дома намного более привлекательным.

Калькулятор расчета листов ондулина для крыши

Чтобы самостоятельно застелить кровлю из ондулина, необходимо приобрести требуемое количество листов. Причем это количество зависит не только от площади кровли, но еще и от угла крутизны ее скатов. Чтобы не ошибиться в этом вопросе, можно применить калькулятор расчета листов ондулина для крыши, размещенный в этой публикации.

Ниже будет дано несколько необходимых пояснений.

Пояснения по проведению расчетов

Прежде всего необходимо сделать важное уточнение – речь идет именно об оригинальной продукции «Onduline», в том числе и произведенной на российском предприятии. Обновленный ассортимент в настоящее время включает две основных модели листов — «ОНДУЛИН SMART» и «ОНДУЛИН DIY»

Совершенно идентичные по строению, они различаются лишь размерами – у кровельных листов «DIY» — восемь волн против десяти у «SMART». Все остальные целлюлозно- битумные кровельные листы, не входящие в линейку компании и зачастую являющиеся явной подделкой под оригинал, в расчет не принимаются.

В первую очередь необходимо определиться с площадью кровли. Хорошо, если она двух— или односкатная со скатами прямоугольной формы – в калькуляторе достаточно будет указать размеры по линии карниза и от карниза до конька.

Если кровля имеет более сложную форму, площадь придется определить отдельно. Возможно, в этом вам помогут размещенные на нашем портале калькуляторы расчета площадей для вальмовой и шатровой крыши и для трехщипцовой крыши. Для более сложных случаев придется делить кровлю на участки более простых геометрических форм и рассчитывать площадь для каждого из них по отдельности – в этом поможет еще одна специальная статья.

  • Далее, необходимо выбрать конкретный тип листов ондулина, так как они отличаются размерами.
  • Но линейные размеры – это еще не все. В расчет должна приниматься только так называемая полезная площадь листа, то есть без учета бокового наложения волн и без торцевого нахлеста по вертикали. А эти параметры напрямую зависят еще и от угла крутизны скатов кровли.

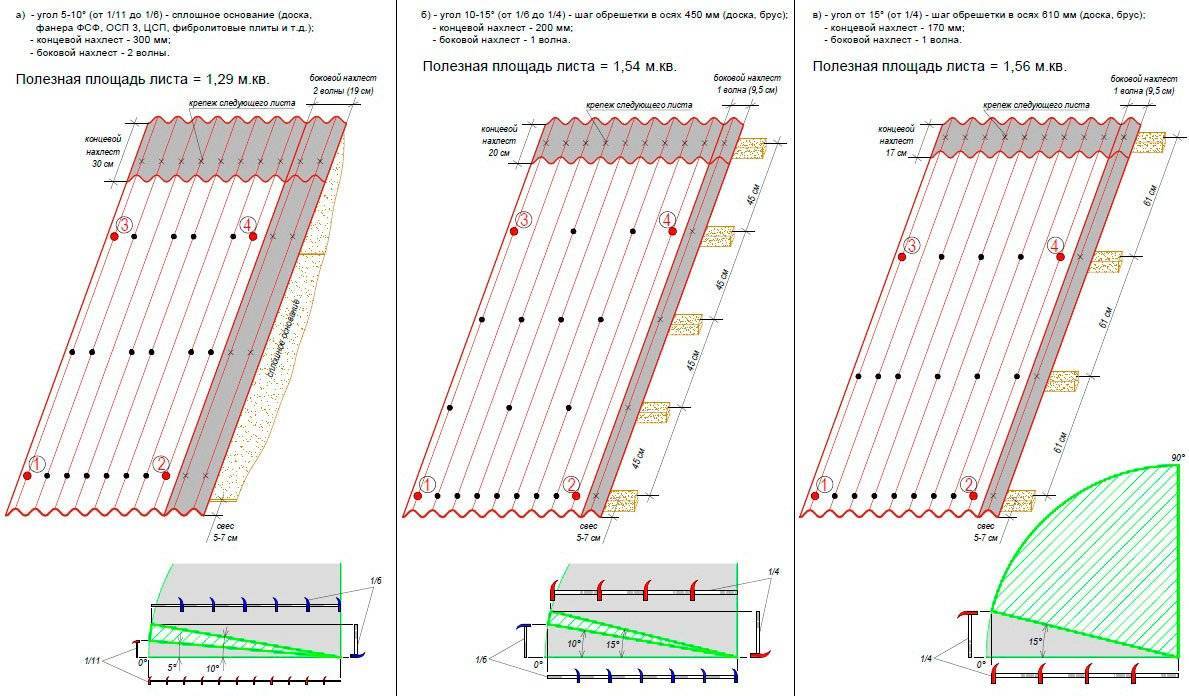

— при углах от 5 до 10 градусов боковой нахлест идет на две волны, а торцевой – на 300 мм:

— угол ската от 11 до 15 градусов – боковой на одну волну, торцевой на 200 мм;

— крутизна свыше 15 градусов – боковой на одну волну, торцевой – 120 мм.

Все эти параметры уже заложены в программу калькулятора – надо лишь указать угол ската кроли.

  • При расчете к полученному количеству листов будет добавлено 10% запаса – на раскрой и на возможный брак в работе.
  • Сразу подсчитывается и количество фирменных гвоздей для крепления листов к обрешётке. Исходят из того, что на каждый расчётный лист (без 10% резерва) потребуется 20 гвоздей для «ОНДУЛИН SMART» или 15 – для «ОНДУЛИН DIY». Так как в ходе работы гвоздь можно согнуть или банально обронить с крыши и не найти потом, есть смысл добавить к полученному количеству еще пару десятков. Это также учтено алгоритмом калькулятора.

Расчет ондулина на крышу: онлайн калькулятор

Как рассчитать ондулин на крышу? Прежде чем подсчитать количество материала, нужно вычислить полезную площадь листа, размер которой обусловлен величиной нахлестов при укладке. Боковой напуск может быть одно- или двухволновый. Параметры вертикального нахлеста могут составлять 15-30 см.

  • При уклоне крыши до 10 градусов ондулин укладывается с напуском в две волны, а вертикальный нахлест должен быть не менее 30 см.
  • Если уклон составляет от 10 до 15 градусов, укладка выполняется с применением одноволнового бокового нахлеста, вертикальный напуск при этом должен быть равен 20 см.
  • В большинстве случаев угол уклона скатной крыши превышает 15 градусов. При обустройстве таких конструкций также используется одноволновый нахлест, а вертикальный напуск можно сократить до 15 см.

При размерах листа 0,95х2 м его площадь равна 1,9 м2. Для вычисления полезной площади нужно отнять от этого значения величину нахлеста. Таким образом, полезная площадь в зависимости от угла уклона крыши составит примерно 1,3 м2, 1,5 м2, 1,6 м2.

Уважаемые читатели, предлагаем вам воспользоваться онлайн калькулятором ондулина на крышу. Если вы не знаете, как рассчитать ондулин на крышу, то этот инструмент будет вам незаменимым помощником в этом деле.

Данный калькулятор не только рассчитает вам количество листов для кровли, но и рассчитает вам шаг обрешетки и стропил, учитывая не только наклон крыши, но и снеговые нагрузки вашего региона.

ВАЖНО!

Как пользоваться калькулятором:

Ниже представлены калькуляторы для других видов крыш:

  • Расчет односкатной крыши,
  • Расчет двускатной крыши,
  • Расчет вальмовой крыши,
  • Расчет мансардной крыши.

Поля калькулятора

Итак, как рассчитать количество листов ондулина на крышу? Воспользуемся специальным калькулятором:

Укажите кровельный материал:—— Выберите материал из списка ——Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2)Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2)Волнистые целлюлозно-битумные листы (6 кг/м2)Битумная (мягкая, гибкая) черепица (15 кг/м2)Из оцинкованной жести (6,5 кг/м2)Листовая сталь (8 кг/м2)Керамическая черепица (50 кг/м2)Цементно-песчаная черепица (70 кг/м2)Металлочерепица, профнастил (5 кг/м2)Керамопласт (5,5 кг/м2)Фальцевая кровля (6 кг/м2)Полимер-песчаная черепица (25 кг/м2)Ондулин (еврошифер) (4 кг/м2)Композитная черепица (7 кг/м2)Натуральный сланец (40 кг/м2)Указать вес 1 кв метра покрытия (? кг/м2)кг/м2Введите параметры крыши (фото выше):Ширина основания A (см) Длина основания D (см) Высота подъема B (см) Длина боковых свесов С (см) Длина переднего и заднего свеса E (см) Стропила:Шаг стропил (см) Сорт древесины для стропил (см) 123Рабочий участок бокового стропила (не обязательно) (см) Расчёт обрешётки:Ширина доски обрешётки (см) Толщина доски обрешётки (см) Расстояние между досками обрешётки F (см) Расчёт снеговой нагрузки (на фото ниже):Выберите ваш регион 1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)Расчёт ветровой нагрузки:Регион IaIIIIIIIVVVIVIIВысота до конька здания 5 мот 5 м до 10 мот 10 мТип местности Открытая местностьЗакрытая местностьГородские районы

Советуем к прочтению: Какие бывают виды кровли и типы кровельных покрытий: фото, видео

Рассчитать

Особенности расчета материала

Внешний вид ондулина

Чтобы рассчитать количество ондулина, необходимо знать его основные геометрические параметры. Площадь листа размером 0,95х2,0 м равна 1,9 кв.м.

Если вы проводите расчеты на этапе проектирования строительства, то расчет площади крыши можно провести по ее проекции. В этом случае пригодятся знания геометрии:

  1. Поверхность крыши разбивается на геометрические объекты (трапеция, треугольник).
  2. По математическим формулам рассчитывается площадь каждого элемента.
  3. Далее необходимо учесть, что крыша имеет определенный наклон, то есть угол наклона каждого геометрического объекта относительно земли.
  4. Все показатели суммируются. В результате вы получаете площадь крыши.

Это мы рассказали о более трудоемком способе расчета.

Вообще, если проекция крыши представлена прямоугольником, а угол наклона крыши равен 30 градусов, то площадь крыши определяется путем умножения косинуса угла наклона на площадь прямоугольника.

Имея значение площади крыши, вы с легкостью сможете сделать расчет количества листов ондулина. Для этого необходимо показатель площади кровли разделить на полезную площадь кровельного листа.

Вернемся к самой технике: ондулин – как рассчитать. При расчете материала на кровлю необходимо учесть следующие моменты:

  1. Размер листа. Как мы сказали выше, длина листа равна 2м, ширина 0,95 м. Стандартный выпуск – десятиволновой лист;
  2. Размер напусков. При обустройстве кровли с разным углом наклона осуществляются напуски разных размеров. Как правило, они превышают 15см. Если уклон крыши 10 градусов, то размер напуска равен 30см (по сплошной обрешетке). При превышении угла наклона  выше 15 градусов делается напуск от 15 до 20см;
  3. Размер боковых нахлестов. Опять же в зависимости от наклона ската при монтаже нахлест может составлять 1 или 2 волны (угол наклона 10 градусов – нахлест 2 волны, угол наклона выше 15 градусов – нахлест одна волна).

При покупке ондулина следует не забывать, что нахлесты уменьшают длину и ширину листа (полезную площадь), поэтому обязательно размер нахлеста следует брать в расчет.Полезная площадь одного листа равна 1,92к в.м. На плоской крыше на нахлест уйдет со всех сторон до 30 см.

Таким образом, чистая длина будет составлять 1,85 см, а ширина 0,86 см. Значит полезная площадь снизится с 1,92 кв.м до 1,6 кв.м. Как результат, при покупке необходимо увеличивать количество листов.

Для проведения расчетов существует множество программ. В основном, их и используют в своей работе профессиональные строители.

Совет. Учитывая все размеры, следует проводить ондулин – расчет с запасом материала (10-15% на простой крыше, 15-20% в том случае, если на кровле имеется много переходов и углов).

Расчёт угла наклона, высоты и веса кровли

Перед расчётом высоты крыши надо определиться с углами наклона скатов. В этом помогут нормативные документы, в которых предъявляются требования к кровельным работам, то есть свод правил СП20.13330.2011, базирующийся на указаниях СНиП 2.01.07–85 «Нагрузки и воздействия».

Угол наклона

По правилам выбор угла наклона кровли зависит от используемого финишного материала.

Под каким углом строить кровлю, решают, ориентируясь на финишный материал

Таблица: угол наклона для крыш с разным покрытием

Рекомендуемый угол наклона крышиФинишное покрытие
1–2°Рулонные материалы на битумной основе — не менее четырёх слоёв, с внешней гравийной посыпкой, утопленной в слой расплавленной мастики
2–3°Как в предыдущей строке, но для надёжности кровли достаточно трёх слоёв рулонного материала
3–10°Аналогичные вышеописанным рулонные материалы (не менее трёх слоёв), но без наружной защитной гравийной посыпки.
10–15°Рулонные кровельные материалы, наклеиваемые на горячую мастику не менее чем в два слоя
13–15°Черепичное глиняное покрытие
15–17°Асбестоцементные листы усиленного профиля
17–20°Кровельная листовая сталь с развальцовкой соединений
18–35°Профнастил, металлочерепица
27–44°Натуральное штучное черепичное покрытие, битумно-полимерные или сланцевые плитки
38–45°Дранка, щепа, натуральный гонт
40–60°Голландская черепица
5–90°Асбестоцементный шифер
20–90°Искусственный шифер

Высота конька

Выбрав кровельный материал и решив, каким будет наклон крыши, приступают к определению высоты конькового бруса. Для этого обращаются к геометрии, ведь крыша в разрезе выглядит как два соединённые друг с другом треугольника.

При расчёте высоты крыши используют формулу a=b · tg α, где a — высота конька, b — половина ширины здания, α – угол наклона кровли.

Для примера рассчитаем высоту кровли под наклоном в 40°, которую планируется строить на доме размером 6х9 м. С этой целью выполним следующие вычисления:

  1. Ширину дома разделим на 2 и определим длину нижнего катета прямоугольного треугольника кровли: b = 6 / 2 = 3 м.
  2. По таблице найдём, что тангенс угла в 40° равен 0,84.
  3. Вычислим высоту кровли a = 3 · 0,84 = 2,52 м.

Видео: вычисление высоты и угла наклона кровли

Вес

В вес крыши включается масса всех слоёв кровельного пирога: финишного покрытия, контробрешётки, обрешётки и изоляционных материалов.

В вес кровли включают все материалы вплоть до теплоизоляционных плит

Допустим, нам необходимо определить вес крыши, покрытой битумной черепицей и утеплённой материалом плотностью 35 кг/м³, закатанным в рулон толщиной 0,1 м, длиной 10 м и шириной 1,2 м. В этом случае требуется сделать следующее:

  1. Рассчитать вес 1 м² теплоизоляционного материала по формуле 0,1 · 1,2 · 10 · 35 / (10 · 1,2) = 3,5 кг/м².
  2. Найти все остальные данные, то есть вес 1 м² финишного покрытия, паро- и гидроизоляции и деревянного каркаса из стропил и обрешётки, в таблице (см. ниже) или на этикетке товара в магазине.
  3. Сложить все полученные значения и умножить их на площадь крыши, тем самым определив вес всей кровли.

Таблица: вес 1 м² материалов для устройства кровли

МатериалВес 1 м²
Шифер10–15 кг
Ондулин4–6 кг
Керамическая черепица35–50 кг
Цементно-песчаная черепица40–50 кг
Битумная черепица8–12 кг
Металлочерепица4–5 кг
Профнастил4–5 кг
Контробрешётка18–20 кг
Обрешётка8–12 кг
Стропильная система15–20 кг

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

  • нагрузку крыши;
  • шаг между стропилами.
  • вид кровельного покрытия

Рекомендуемая ширина доски стропил:

  • 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
  • 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины. При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Обрешетка под ондулин: нормы, расчет и пример пошагового строительства

Именно крыша первой бросается в глаза, когда вы смотрите на дом, и именно она определяет степень привлекательности, элегантности и надежности всего строения. Она становится твой самая одежкой, по которой, как говорится, встречают. И вовсе не обязательно для этого вкладывать в покупку кровельного покрытия больше средств, чем в фундамент, чтобы та выглядела достойно.

Например, бюджетный, но вполне практичный ондулин замечательно смотрится и вписывается абсолютно в любой современный проект

Важно только обеспечить ему надежное основание!. А чтобы битумная кровля имела точную геометрию и служила долго, в первую очередь, должна быть устроена по всем правилам обрешетка под ондулин на крышах с разным углом наклона

И это только на первый взгляд кажется простым делом. Что и говорить, нюансов здесь немало, и мы сейчас обо всех их вам детально расскажем

А чтобы битумная кровля имела точную геометрию и служила долго, в первую очередь, должна быть устроена по всем правилам обрешетка под ондулин на крышах с разным углом наклона. И это только на первый взгляд кажется простым делом. Что и говорить, нюансов здесь немало, и мы сейчас обо всех их вам детально расскажем.

Какие результаты имеют пользователи

  1. Общий план стропильной системы вальмовой крыши (вид сверху). На нем обозначены габаритные размеры конструкции, схематическое расположение стропил и обрешетки. Этот план имеет ознакомительный характер, на нем нет интересующей строителей деталировки.
  2. Рабочий чертеж расположения стропил. Каждому из них присвоен свой номер, расстояния между элементами отображают заданные пользователем значения. Нумерация стропилины позволяет увидеть ее место расположения на крыше, а в дальнейшем узнать линейные размеры.
  3. Чертежи скатов по двум проекциям. В связи с тем, что вальмовая крыша имеет по два абсолютно идентичных ската, чертежей также два. На них указана высота и ширина ската, ширина и высота карнизного свеса. Эти данные требуются для контроля основных конструктивных элементов, используются во время строительства как отправные точки при замерах.

Пользователь получает подробную схему стропильной системы

Инструкция к калькулятору

Если вы разобрались, как рассчитать ондулин, то остановите свое внимание на некоторых моментах его монтажа. Укладка ондулина производится, как и монтаж обычного шифера:

  1. Проведите монтаж обрешетки крыши, учитывая наклон ската и направление ветра. Работу рекомендуется начинаться с подветренной стороны. Бруски обрешетки располагаются на одинаковом расстоянии. При скате кровли 20 градусов расстояние между брусками равно 600-800мм. В случае увеличения расстояния осуществляется монтаж дополнительных реек;
  1. Первый ряд ондулина укладывается с нижнего правого угла. Для второго ряда необходимо на листе сделать продольный распил и начинать укладку с половины листа;

    Размещение крепления

  1. Крепление лисов осуществляется по горизонтали специальными гвоздями (20 штук на лист). Первый ряд крепления размещается в каждую волну. Последующее крепление – в каждый второй гребень волны. При установке второго ряда делается нахлест необходимого размера на первый ряд;
  2. В вертикальном направлении листы крепятся к бруску. Продольный нахлест должен быть не меньше 1 волны, а поперечный – не меньше 15 см;
  1. Завершает работу укладки ондулина установка коньковых элементов. Их монтируют внахлест и крепят по гребню листа. На двухскатных крышах используются угловые коньковые элементы;
  1. Для обустройства ендовы ондулином необходимо монтировать дополнительную обрешетку.

Для качественного монтажа крыши ондулином производится выпуск к этому материалу дополнительных кровельных аксессуаров:

    • коньковые элементы;
  1. гвозди;
  2. ендова;
  3. вентиляционная труба;
  4. заполнитель карниза;
  5. щипцовый элемент;
  6. герметизирующая лента на самоклеящей основе.

В данной инструкции будут рассмотрены только те параметры, которые относятся к материалу ондулин. Что касается параметров кровли, то о них Вы можете узнать открыв калькулятор «Расчет профнастила на крышу».

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
