Как рассчитать электрический теплый пол

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

Алгоритм расчета фактической потребляемой мощности систем

Перед началом расчетов надо знать, что теплые полы всегда потребляют больше электрической энергии, чем обещают производители. Это объясняется несколькими объективными факторами.

Качеством утеплительного слоя между нагревательными элементами и основанием пола. Производители дают рекомендации по монтажу, но они не могут предвидеть качество самих материалов и соблюдение технологии укладки. Эти параметры зависят от добросовестности и профессионализма строителей. Как показывает практика использования различных систем для обогрева пола, лучше всегда давать запас по толщине утеплителей. Незначительное увеличение стоимости компенсируется через 2–3 года за счет экономии электрической энергии, а при дальнейшей эксплуатации пользователи имеют чистую прибыль. Еще одни плюс очень качественной теплоизоляции – несколько уменьшается температура нагрева токопроводящих элементов и сокращается время их работы. Это дает возможность увеличивать срок пользования системой, все элементы меньше стареют и дольше сохраняют первоначальные свойства.

Физическими параметрами стяжки. Стяжка в некоторых случаях может иметь толщину более пяти сантиметров, система должна нагревать такой большой объем бетона, а для этого требуется время и энергия. Толстая стяжка обладает так называемой инертностью, она долго греется и так же долго остывает

Эту особенность надо принимать во внимание во время выбора времени включения/включения системы подогрева. Материалами изготовления финишных покрытий

Чем они лучше проводят тепло, тем меньше мощности потребует система

Материалами изготовления финишных покрытий. Чем они лучше проводят тепло, тем меньше мощности потребует система

Почему? Все довольно просто. Абсолютное большинство энергии отдается внутрь помещения, плиты перекрытия напрасно не греются.

Если одна поверхность, к примеру, нагрета до +30°С, то и вторая со временем будет иметь такие же параметры. Она не будет всегда холодной, это противоречит фундаментальным законам физики. Раз утеплитель прогревается, то будет греться и бетонная плита перекрытия, потери неизбежны. Вопрос только в их количестве, а это полностью зависит от физических характеристик материалов.

Виды терморегуляторов для теплого пола

Лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола

Терморегулятор для теплого пола

Схема теплого пола

Для начала на миллиметровой бумаге нужно нарисовать план каждой комнаты. Раскладка покажет расположение окон, дверей и мебели. Оставшееся пространство заполнит контур. Теперь нужно определить диаметр труб, шаг и общую длину контура.

Красным цветом изображены трубы подачи энергоносителя, синим – обратного хода. Составление такой схемы на бумаге поможет лучше провести расчеты мощности системы

Труба для пола

До приобретения труб нужно определить, сколько оптимальное расстояние между витками. Каждый контур может иметь свой показатель. Но стоит помнить, что в среднем на 1 м2 может быть произведена укладка 5 погонных метров труб.

Контур в комнате с площадью 15 м2 будет длиной 110 метров.

Расстояние между витками должно учитывать диаметр трубы. Так, контур будет иметь шаг от 15 до 50 сантиметров там, где диаметр ¼ дюйма, а если диаметр ½ — от 25 до 80 см.

Берем калькулятор.  — формула, по которой можно произвести расчет необходимого количества метров. – квадратура помещения, – расстояние между витками, 1,1 – показатель, учитывающий загибы труб.

 (метров)

Укладка труб в системе «теплый пол» может быть выполнена в нескольких вариантах. Но главные требования для труб — прочность и гибкость.

Определение мощности водяного пола

Избыток тепловой энергии так же плох, как и её недостаток. Оптимальная теплоотдача достигается тогда, когда расход энергоносителя невысок, а в доме тепло.

Существуют нормы удельной мощности отопительного прибора, которые постоянны для отдельной климатической зоны. Так, например, северный регион, в частности, Красноярск, имеет Wуд от 1,5 кВт до 2 кВт. Формула для расчета мощности котла, подающего горячую воду, следующая:

Итак, если в Красноярске при помощи теплого пола будет обогреваться весь первый этаж частного дома (например, 200 м2), то

Перед покупкой котла нужной мощности стоит определиться с тем, будет ли он подавать горячую воду в краны. Если да, то нужно приобретать двухконтурный котел с той мощностью, которая определена установленной формулой.

Современное отопительное оборудование имеет компактные размеры и работает практически бесшумно, тем не менее для соединения всех частей системы лучше выделить отдельное помещение

Для сборки всей конструкции производим расчет отводов в коллекторе. Сделать это чрезвычайно просто. Количество контуров в системе нужно умножить на 2. К коллектору подсоединяют трубы прямого и обратного хода. Еще приобретаются фитинги, заглушки, краники, насос.

Стяжка для водяного пола

Укладка труб выполнена, расход энергоносителя определен, поэтому «пирог» заливает раствор. Делать это лучше в два этапа:

1. заливка достаточно плотным бетоном;
2. после полного высыхания первого слоя, заливка жидкой смесью для ровной поверхности.

Расчет пропорции раствора для черновой стяжки должен исходить из того, что состав смеси такой:

• песок — 3 части, когда цемент марки М300 и 4 части, если М400;
• цемент 1 часть;
• вода 0,7.

Сделать бетонную смесь можно при помощи бетономешалки. Она облегчит равномерное смешивание компонентов раствора

Осталось только определить необходимое количество м3 бетона и материалов, из которых он будет изготовлен. Итак,

1. предполагаемая толщина черновой стяжки 5 сантиметров;
2. квадратура одной комнаты 15;
3. стабильный коэффициент для города Красноярск 1,02.

Все эти величины нужно перемножить.

Это значит, что после округления для комнаты понадобится 0,8 м3 бетона. Чтобы знать, сколько нужно цемента проведем еще один расчет. Строительные нормы регламентируют расход цемента для 1 м3 бетона в размере 490 килограмм (имеется в виду марка М400). Значит, для комнаты площадью 15 м2  нужно

килограмма.

Количество цемента в одном мешке 50 кг. Это около 8 мешков. Песка нужно в 4 раза больше, чем цемента.

килограмм.

Количество песка – 1,5 тонны.

Для чистовой стяжки расчеты нужно провести также, состав смеси здесь тот же, только воды придется использовать больше. Если же будет куплена готовая смесь, нужно прочесть инструкцию, где указан не только состав, но и количество готовой смеси в пересчете на объем стяжки. В среднем, на 1 м2  поверхности с высотой 2-2,5 сантиметра нужен один мешок готовой смеси (50 килограмм).

Заливка пола чистовой стяжкой предполагает, что будет сделана идеально ровная поверхность, на которую после высыхания можно укладывать верхнее покрытие

Чем больше учтено деталей, тем точнее расчет, проще монтаж, лучше укладка и выше результат. Вполне можно создать проект, который по стоимости будет доступным, а в эксплуатации качественным и эффективным.

Видео для тех, у кого остались еще вопросы, как рассчитать теплый водяной пол.

Что выбрать Лучшие варианты

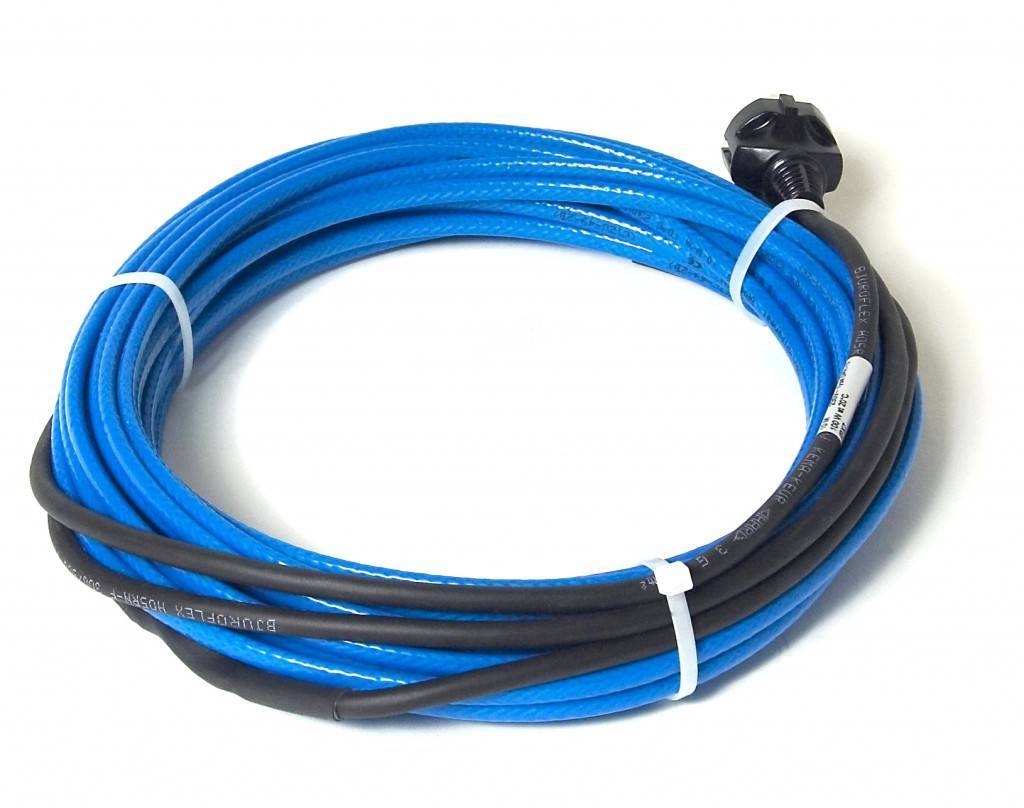

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

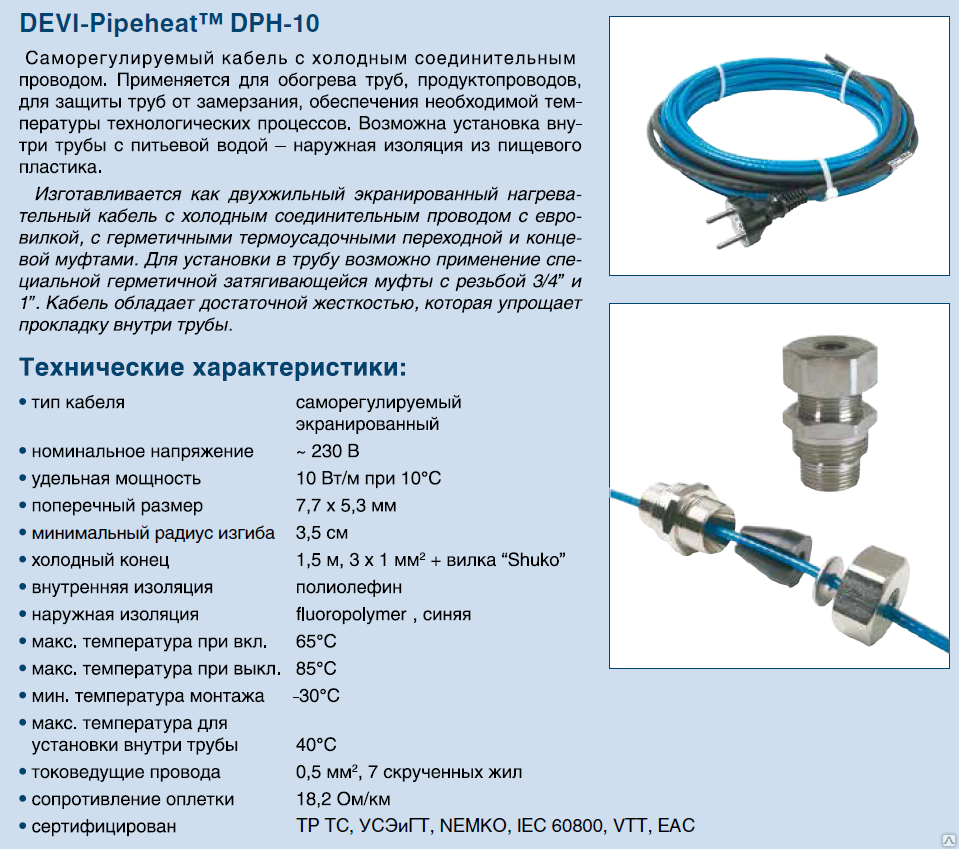

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

Для водяного и электрического

Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
		Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

• для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
• жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
• застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

Определяемся сначала с «холодной» площадью, которую занимает мебель и бытовая техника:

• холодильник – 0,25 кв. м,
• мебель – 2,5 кв. м,
• отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Поскольку кухня находится над другой теплой квартирой, то выберем, скажем, k=120 Вт /кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Инфракрасный: потребляемая мощность

• дополнительная – 120-150 Вт/м 2 ,
• основная –170-220 Вт/м 2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м 2 . Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Как рассчитать материалы для полового покрытия с обогревом под плитку?

Для укладки системы обогрева под плитку подходят нагревательный кабель и термомат.

Чтобы высчитать количество нагревательного мата, пользуются формулой нахождения свободной площади:

Важно

из общей S помещения вычитают S, занятую мебелью, бытовой техникой.

На каждой упаковке указываются нужные характеристики: можно легко высчитать количество элементов.

Термоматы запрещено укорачивать или наращивать. При нахождении площади для устанавливаемого электрического пола её округляют в меньшую сторону.

Чтобы рассчитать мощность и количество нагревательного кабеля, применяют формулу:

Важно

требуемую мощность кабеля умножают на свободную S и получают нужное значение для комнаты.

Например, требуется обогревать кухню площадью 8 кв. м, мебелью заставлено 4 кв. м. Необходимая мощность — 150 Вт/м². Для нагревательного кабеля её находят так: 150 Вт/м²×4 м² = 600 Вт.

Расчёт тёплого электрического пола можно сделать самому, главное — следовать рекомендациям производителей оборудования. Установка такого отопления связана с повышенной опасностью, проектирование и монтаж нужно проводить в строгом соответствии с правилами работы с электричеством.

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

• Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

  Подогрев пола может быть основным источником тепла, а может быть только для комфорта

• Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

• величину площади и конфигурацию пола;
• размер теплопотерь;
• шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

• Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
• Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание

Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

Тёплый водяной пол используют в качестве основной системы отопления или дополнительной системы обогрева. Водяной тёплый пол требует более низких параметров теплоносителя. Система максимально эффективно распределяет тепло по всему помещению. Перед установкой тёплого водяного пола следует рассчитать все составляющие компоненты. Рассмотрим подробно конструкцию теплого водяного пола, а так же какие факторы влияют на его мощность.

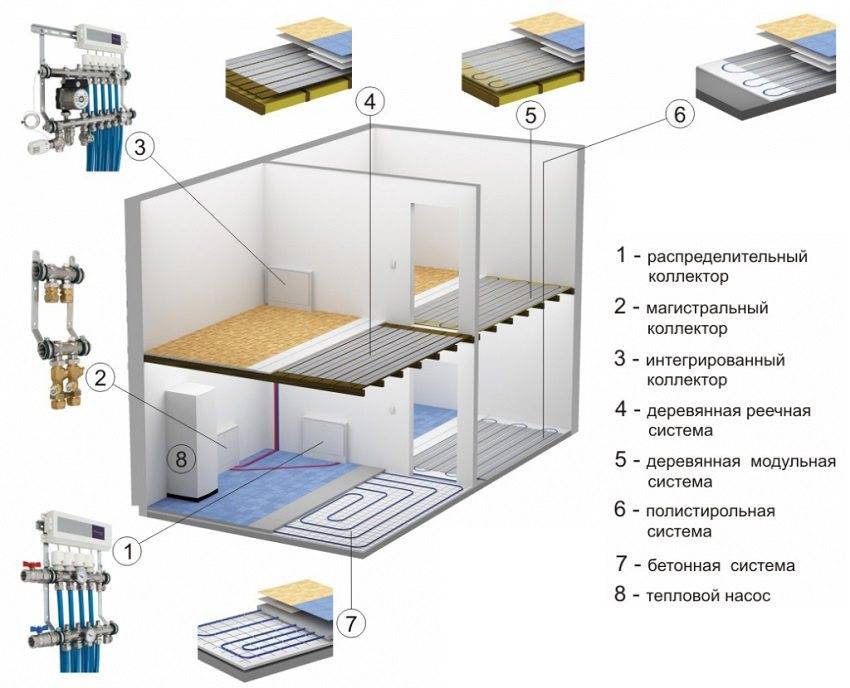

Система тёплого водяного пола включает
в себя:

• источник теплоносителя
  (установленный котёл или центральное отопление);
• коллекторы
  (сборные и распределительные);
• трубы
  ;
• возможность дополнительной установки комплекта температурного регулирования.


В системе тёплого водяного пола может использоваться горячая вода или специальная жидкость (антифриз , этиленгликоль) в качестве теплоносителя, нагреваемого в системе. Одним из главных элементов системы являются трубы
.

При расчёте тёплого водяного пола обязательно следует изучить все характеристики используемых труб. Могут использоваться трубы:

• металлопластиковые – идеальное сочетание цены и качества;
• пенопропиленовые
  , имеющие низкую теплопроводность;
• медные трубы – отличная теплоотдача, но высокая стоимость;
• гофрированные
  .

Когда тёплый водяной пол используется в качестве основной системы отопления, тогда появляется необходимость в серьёзных вычислениях
, так как нужно рассчитать тепловые потери здания. Такие вычисления лучше доверить специалистам, имеющим знания в области гидравлики.

Расчет стоимости теплых полов

Газовый котел и напольный гидравлический контур соединяет коллектор. Равномерный поток теплоносителя обеспечивает автоматическая регулировка, с помощью балансировочных и термостатических вентилей. Обратный клапан предохраняет насосно-смесительный блок.

Таблица 6. Элементы комплектации теплого пола:

Название позиции	Размер и единица измерения	Цена за единицу товара (руб.)
Гидроизоляция	рулон (1,5×50 м)	от 2000
Демпферная лента	25 м	от 500
Экранирующая теплоизоляция (пенополистирол)	1100×800×38 мм	769
Труба	16 ÷ 20 мм	50 ÷ 80
Бетонная стяжка: цемент сухие смеси	50 кг 25 кг	125 200
Коллекторная группа в сборе	2 выхода	4600
Насосно-смесительный узел: термостатическая головка балансировочный и термостатический клапаны, циркуляционный насос	комплект	от 20000

Общую стоимость теплого пола определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза.

Элементы комбинированной системы отопления

Хозяин дома может сделать расчет водяных теплых полов, своими руками смонтировать систему, если обладает достаточным запасом знаний в теплотехнике, гидравлике, материаловедении и опытом выполнения сантехнических работ. Масса положительных примеров из жизни вдохновляет. Однако, каждый должен носить «свой портфель», собственный дом — не плацдарм для экспериментов.

https://youtube.com/watch?v=tqmDowcXyOg

Некоторые заблуждения о теплом поле

Самое частое из заблуждений – многие думают, что действие теплого пола будет ощущаться через 10-15
минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно
прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40
градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте:
для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом,
теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью “прогрева”, возникает немало мифов об энергопотреблении. На самом деле
энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно
умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь
около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на
24 часа: 0,44*24=10,56 – десять с половиной киловатт/часов потребит данный пол при непрерывной работе
одни сутки.

Стоит добавить, что в продаже имеются “умные” термостаты, которые умеют включать теплый пол за
несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.
