Радиаторы Керми (Kermi)

Инновационное устройство радиатора Kermi

Если рассказ о радиаторах будет изобиловать штампами вроде: «сделан из листовой стали высшего качества по новейшей технологии», или «прочное порошковое покрытие любого цвета», то вам быстро станет скучно.

Вы скажете – это написано на сайте любого производителя батарей, все хвалят свою продукцию. И будете правы, пишут все хорошо, а как все сделано на самом деле – вопрос. Поэтому перейдем сразу к конкретной особенности, что отличает панельные радиаторы Kermi от всех прочих.

Казалось бы, какие решения еще можно внедрить в отопительные приборы, когда и так придумано все что можно? Оказывается, не все. Немцы добавили в радиаторы внутреннюю обвязку. Это позволяет в обычном режиме греть только лицевой панели прибора, в задней части циркуляции воды не происходит. Но стоит упасть температуре в помещении, как встроенный термостат откроет путь теплоносителю и в заднюю панель, выводя радиатор на полную мощность. В остальном это обычные батареи из стали, только очень надежные и сделаны с соблюдением высочайших требований к качеству.

Стальные радиаторы панельного типа Kermi и Purmo

Комфортный микроклимат в доме или квартире во многом зависит от правильного выбора радиатора отопления. Большой популярностью в России пользуются модели немецкого бренда Kermi и финского бренда Purmo. Эти фирмы выпускают продукцию примерно одной ценовой категории и сопоставимого качества.

Стальные радиаторы этих фирм достаточно универсальны. Они прекрасно работают как в однотрубной, так и в двухтрубной системах. Подходят для отопительной системы закрытого типа, причем как централизованной, так и частной. Максимально допустимое ходовое давление этих устройств составляет 7-8 атмосфер, опрессовочное давление допускает 13 атмосфер.

Панельные радиаторы брендов Kermi и Purmo эксплуатируются достаточно долго, поскольку обладают прекрасной сопротивляемостью коррозийным процессам, благодаря окрашиванию поверхности теплообменника не только снаружи, но и внутри. Ко всему прочему, они обладают компактными размерами и широким ассортиментом вариантов дизайна, что позволяет подобрать подходящую модель для любого дизайнерского решения.

Kermi

Линейка радиаторов Kermi

Немецкие панельные радиаторы отличает высочайший уровень эффективности и теплоотдачи. Для сравнения, теплоотдача одного блока из стали соответствует уровню теплоотдачи от 10 алюминиевых батарей.

В качестве основного материала конструкции используется стальной штампованный лист, толщина которого составляет 1,25 мм, благодаря чему радиатор выдерживает гидравлические удары и предельный уровень давления в системе.

Важным преимуществом этих батарей является возможность их совмещения с трубами из различных материалов, в том числе пластиковыми, медными и, соответственно, стальными. Причем отсутствует риск возникновения электрохимической коррозии или потери целостности. Для герметичного подключения в комплектацию входит необходимое дополнительное оборудование.

https://www.youtube.com/embed/

Термоголовка: принцип работы

Термоголовка — это специальное приспособоление, которое необходимо для регулировки температуры в радиаторе. Первые версии таких головок появились еще в 1943 году, разработанные компанией DANFOSS.

Со дня появления первых термостатических головок с выносным датчиком прошло несколько десятков лет. Естественно, как и в случае с любой другой техникой, за это время продукт успел перетерпеть огромное количество изменений, в результате чего поднималось качество и точность термостатов. Их конструкция состоит всего из двух основных частей: клапан и термоголовка. Соединяются они специальным механизмом фиксации.

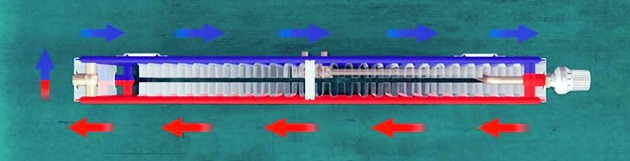

Сам принцип работы механизма выглядит следующим образом: термоголовка постоянно измеряет и анализирует температуру радиатора и влияет на нее клапаном, открывающим и закрывающим поток воды в радиатор.

Данный метод регулировки температуры называют количественным, поскольку механизм изменяет количество теплоносителя, который проходит через радиатор отопления. Существует и другой метод, который называется качественным. Здесь суть состоит в регулировке температуры непосредственно в самой системе. Этот вопрос поможет решить специальный смесительный узел, который устанавливается в котельной.

Устройство приборов из стали

Все без исключения металлические конструкции разработаны с учетом максимальной эффективности в разных режимах эксплуатации. Стальные радиаторы подходят для использования как в частном домостроении, так и в условиях централизованного теплоснабжения. Сырьем для их производства служат высокопрочные марки стали.

Благодаря тщательному подбору материала удается достичь высоких технических характеристик устройств. Известные торговые марки для изготовления приборов используют сталь холодного проката толщиной 1,25-1,75 мм. В результате механическая прочность готовых изделий сохраняется на очень высоком уровне. Не вызывают сомнений и остальные технические показатели. В зависимости от конструктивных особенностей выделяют 3 группы стальных радиаторов.

Секционные

Отопительные приборы данной группы характеризуются повышенной прочностью. Их можно использовать в системах с высоким рабочим давлением теплоносителя — они без труда переносят 10-16 атмосфер. Внешне устройства напоминают знакомые еще с советских времен чугунные батареи. Однако современные приборы  намного надежнее, практичнее и долговечнее.

Своим названием устройства данного типа обязаны конструкции. Они собираются из нескольких отдельных секций при помощи точечной сварки. Технологически выполнить это довольно сложно. Поэтому секционные варианты самые дорогие из всего семейства стальных радиаторов.

Панельные

Данные отопительные приборы удачно сочетают в себе свойства радиаторов и конвекторов. Их производят в форме панелей с разными линейными параметрами и простой конструкцией. Панель представляет собой две металлические пластины с рельефными выступами, полученными в результате штамповки. Вертикальные каналы сделаны не для красоты, а для циркуляции теплоносителя.

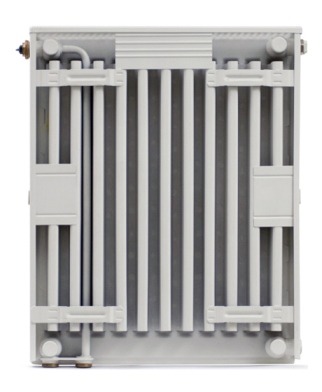

Во многих моделях с тыльной стороны есть приваренные П-образные ребра. Эти дополнительные элементы улучшают теплоотдачу приборов. Они выполнены из тонкой стали холодного проката и играют основную роль в формировании конвекционных потоков. Габариты панельных радиаторов колеблются в широком диапазоне. Высота варьирует в пределах 300-900 мм, а ширина может составлять от 400 до 3000 мм. Эти размеры принято считать стандартными. Существуют еще вертикальные и удлиненные варианты.

Глубина изделий может изменяться незначительно и по максимуму составляет 170 мм. Она полностью зависит от количества панелей. В состав одного радиатора их может входить не более трех. Если несколько панелей соединяются в одну конструкцию, то боковые части обязательно закрывают декоративными кожухами.

По способу монтажа существуют варианты с боковым, нижним и универсальным подключением. Следует учесть, что модели с нижним подключением часто комплектуются встраиваемым термостатом. Поэтому цена их в розничной сети несколько выше. Наличие термостата не является определяющим фактором для приобретения радиатора. Клапан всегда можно установить самостоятельно через термостатический вентиль.

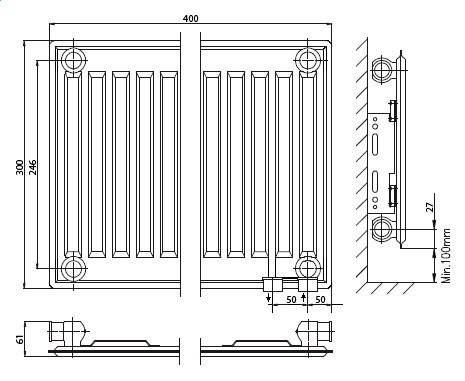

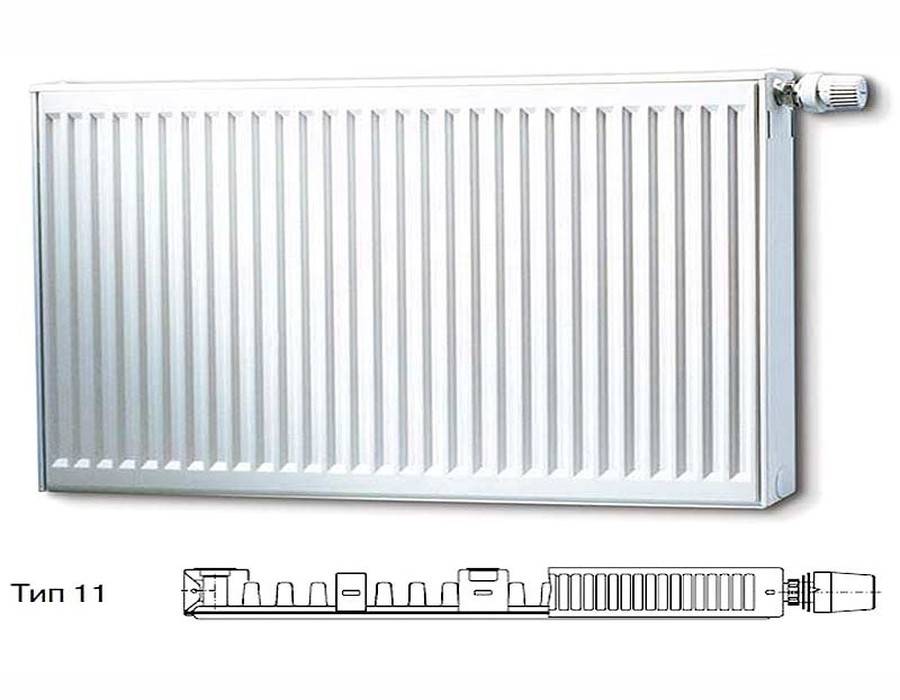

Kermi FKO 12 тип 300×700

Панельным радиаторам свойственны следующие характеристики:

• рабочее давление — от 6 до 8,5 атмосфер
• нагрузка опрессовочная — не более 13 атмосфер
• максимально возможная температура теплоносителя — 110-120 градусов Цельсия

Сравнительно низкие показатели давления теплоносителя ограничивают использование приборов в централизованных системах отопления. Они не всегда подходят для монтажа в высотных зданиях.

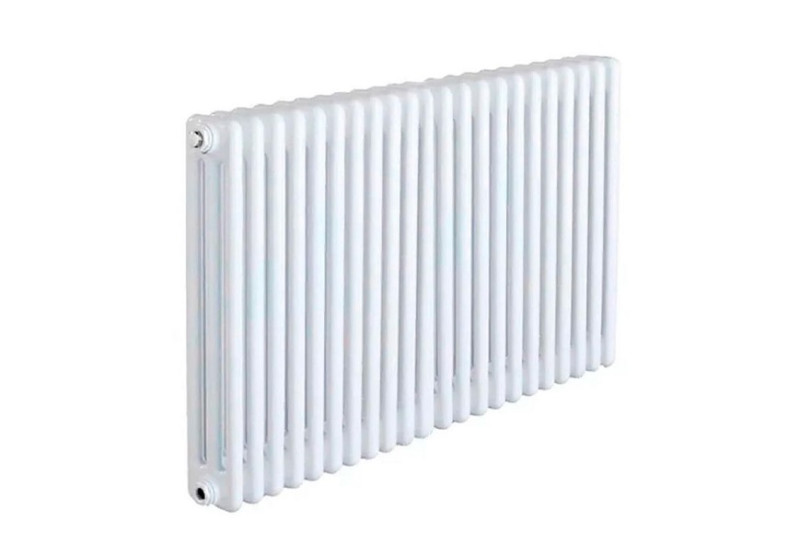

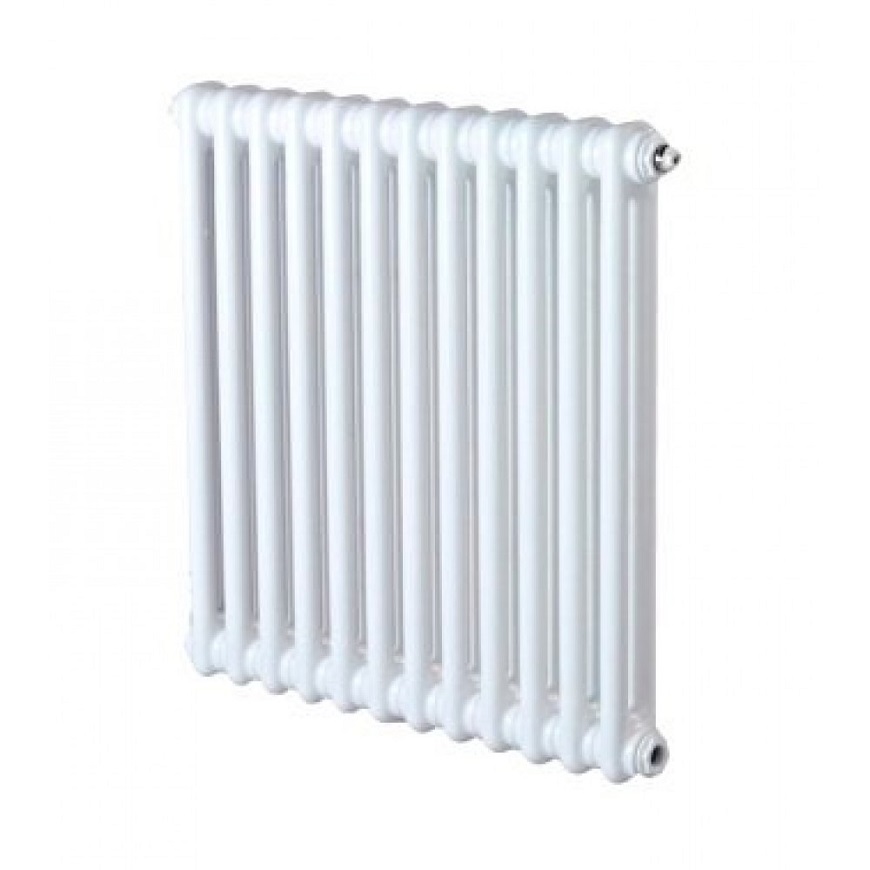

Трубчатые

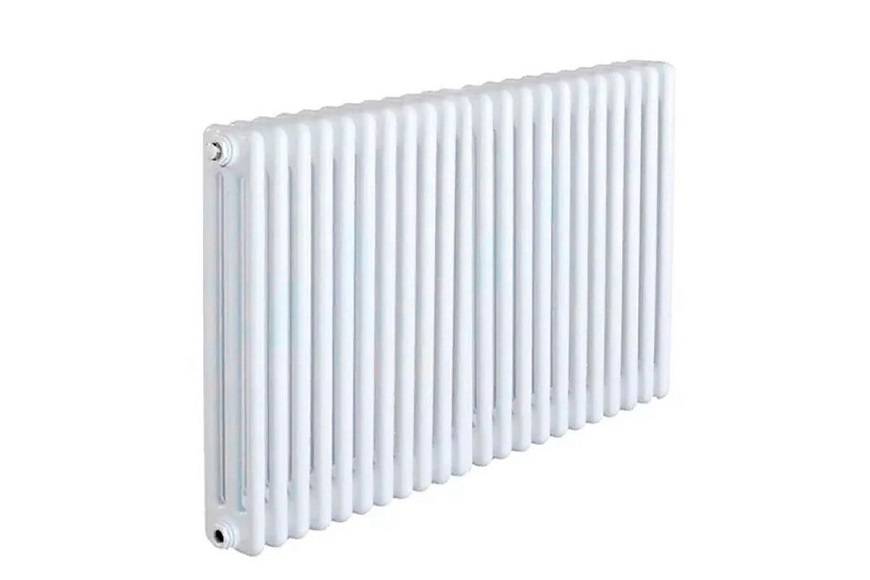

По сравнению с панельными, эти приборы используют намного реже из-за их высокой стоимости. Они состоят из нескольких вертикальных или горизонтальных рядов стальных труб. Между собой магистрали соединяются коллекторами. Подобная конструкция характеризуется высоким уровнем теплоотдачи. Устройство очень быстро нагревается и так же быстро отдает полученное тепло в окружающее пространство.

Управлять режимом работы позволяет кран на радиатор отопления или автоматический регулятор. Дизайн трубчатых вариантов весьма разнообразен. Нередко их производят в виде предметов обстановки. Вне зависимости от внешнего вида рабочие характеристики остаются достаточно высокими:

• рабочее давление — 12 атмосфер
• опрессовочное давление — 25 атмосфер
• максимальная температура теплоносителя — 120 градусов Цельсия

Благодаря таким параметрам трубчатые радиаторы можно устанавливать во всех без исключения централизованных системах теплоснабжения. Они выдержат гидроудары, которые могут возникнуть во время испытательного запуска системы.

Схемы подключения

Во всех трех видах продукции предусмотрено боковое и нижнее подключение радиаторов Kermi, причем патрубки для присоединения снизу могут располагаться в трех вариантах на выбор: справа, слева и посередине. Нижний способ присоединения предусмотрен во всех вентильных приборах (в конце обозначения стоит латинское V), а боковой – в компактных (буква К в обозначении). Внутренняя разводка хорошо видна на батареях с нижним подключением:

Для надежной работы своих изделий и полноценного функционирования эффекта последовательного включения Х2 производитель требует осуществлять подключение в соответствии с определенными требованиями.

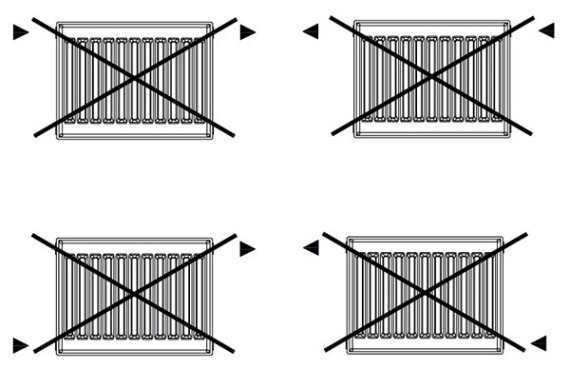

Схема, как следует и не допускается подсоединять радиаторы с боковым подключением, представлена ниже:

Также возможно присоединение радиатора с разных сторон снизу, как это принято делать в популярной однотрубной отопительной системе «ленинградка». Но в этом случае разделительная пробка не устанавливается, эффект Х2 не работает, а значение теплоотдачи батареи снижается на 8%.

Вентильные отопительные приборы, в коих присоединительные патрубки находятся снизу, не допускается подключать сбоку ни с какой стороны, а только так, как требует производитель. На следующем рисунке показана схема монтажа радиатора с нижним подключением:

В ситуации, когда при замене старых отопительных приборов на новые межосевые расстояния батарей Kermi могут отличаться от предыдущих, положение можно исправить с помощью специальных переходников. Их установка позволяет откорректировать расстояние между трубопроводами без их демонтажа или переделки.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

• в панельных зданиях – 0,041 кВт;
• в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

• 1 наружная стена – 1,1;
• 2 наружные стены и 1 окно – 1,2;
• 2 наружные стены и 2 окна – 1,3;
• окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.

Лучшие из стальных радиаторов отопления трубчатых

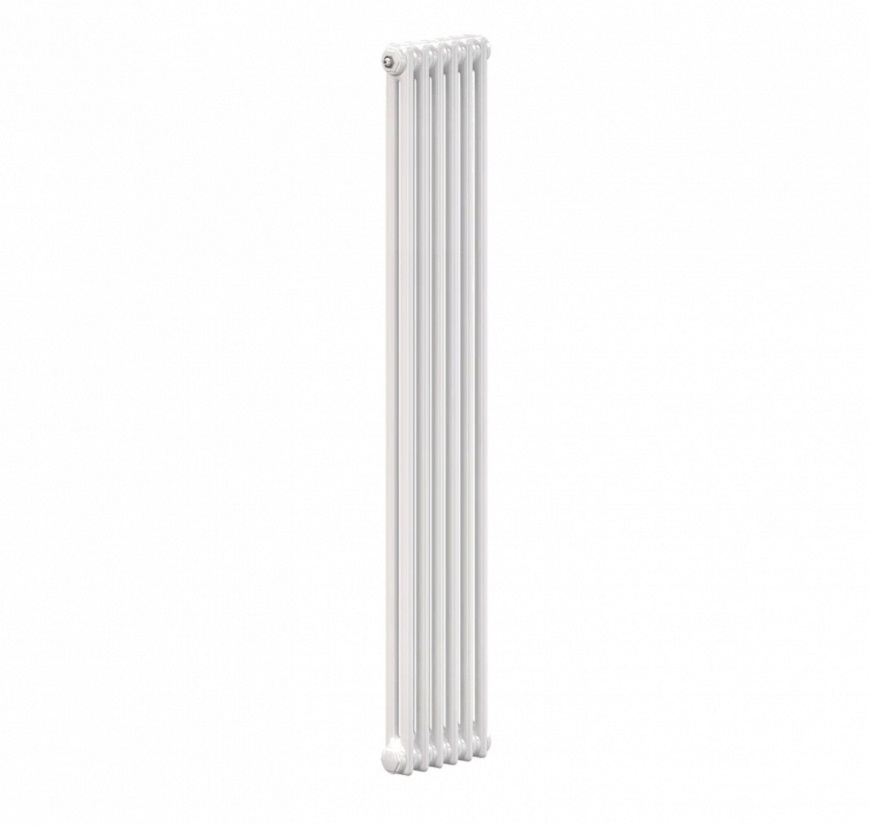

Arbonia 2057

Стильный Arbonia 2057
Мне нравится1Не нравится

Представляет идеальное сочетание стильного дизайна с функциональностью и надёжностью. Модель с боковым типом подключения подходит для систем автономного и централизованного типа. Пятиступенчатая обработка поверхности изделия, включающая тщательную очистку, грунтовку, порошковую покраску и высокотемпературную закалку, гарантирует длительную защиту от коррозии. Благодаря сглаженным линиям корпуса, отсутствию острых элементов, отличаются безопасностью и простотой в уходе.

Плюсы и минусы

 Гигиеничность, повышенный уровень комфорта при эксплуатации.
 Элегантные формы, стильный дизайн.
 Возможность подбора изделий разной высоты или длины.
 Улучшенная теплоотдача.
 Наличие терморегулятора.
 Долговечность.

Высокая стоимость.

Цена: от 22439 рублей.

Zehnder Charleston 2180

Оригинальный Zehnder Charleston 2180
Мне нравитсяНе нравится

Сочетает безупречное немецкое качество с оригинальным, стильным дизайном. Одно из преимуществ модели: разнообразие цветовых решений под любые интерьеры. Наличие качественного антикоррозийного покрытия обеспечивает долговечность прибора. Его гигиеничность, безопасность для здоровья подтверждена сертификатами российских и европейских контролирующих служб. По мнению многих покупателей, данные радиаторы являются эталонными среди отопительного оборудования.

Плюсы и минусы

Экологическая безопасность.
Надёжность.
Стильный внешний вид, эргономичность конструкции.
Настоящее немецкое качество.

Высокая цена.

Стоимость модели начинается от 16593 рублей.

Irsap Tesi/3 565 EL6 CL.01 T2

Модель Irsap Tesi/3 565 EL6 CL.01 T2
Мне нравитсяНе нравится1

Модель сочетает элегантный, классический дизайн с улучшенной надёжностью и функциональностью. Батарея изготовлена с применением лазерной сварки, придающей максимальную герметичность её конструкции.

Благодаря отсутствию грубых внутренних швов, загрязнения не скапливаются внутри радиатора, что продляет срок его эксплуатации. Тип подключения – боковой. Максимальное рабочее давление: до 10 бар. При компактных габаритах прибор отличается улучшенной теплоотдачей.

Плюсы и минусы

Швы минимальной толщины, выполненные метолом лазерной сварки.
Улучшенные показатели теплоотдачи.
 Элегантные формы.
 Компактные размеры.
Универсальность.
 Длительный срок службы.

У прибора отсутствует терморегулятор.

Цена: от 22 800 рублей.

Типоразмеры батареи Керми

Kermi радиаторы подвешиваются на глухие стены или под окнами, устанавливаются на пол вдоль стен с панорамным остеклением. При выборе модели учитывается тепловая мощность и габариты изделия.

Производитель выпускает радиаторы следующих размеров:

• высота 200-900 мм с шагом 100 мм;
• длина 400-1100 мм с шагом 100 мм, 1200-2000 с шагом 200 мм, 2300/2600/3000 мм;
• монтажная глубина 61/64/100/155 мм.

Широкий выбор типоразмеров позволяет подобрать оптимальный вариант исполнения батареи для любых условий установки.

Приборы отопления также различаются по количеству обогревательных панелей и пластин конвективного оребрения:

• тип 10 – 1 панель без оребрения;
• тип 11 – 1 панель + оребрение;
• тип 12 – 2 панели, 1 пластина оребрения;
• тип 22 – 2 панели, 2 пластины оребрения;
• тип 33 – 3 панели, 3 пластины оребрения.

Особенности подключения

По принципу подсоединения к трубопроводу Kermi радиаторы подразделяются на два типа – с боковым и нижним подключением.

Модели с боковым подключением имеют две пары патрубков 1/2″ внутренняя резьба на торцах. Это позволяет использовать любую схему присоединения прибора отопления к внутренней сети дома. На один из верхних патрубков устанавливается воздухоотводчик, оставшийся незадействованным патрубок закрывается штатной заглушкой.

Модели с нижним подключением оснащены двумя патрубками 3/4″ внешняя резьба в нижней части прибора отопления. У всех изделий патрубки располагаются справа, исключением являются радиаторы серии Line, где патрубки для нижнего подключения размещены по центру. Радиаторы Керми с нижним подключением имеют встроенный термостатический клапан.

Серии и варианты исполнения

Производитель выпускает три серии панельных приборов отопления стандартных типоразмеров:

• Радиаторы имеют вертикально профилированную внешнюю поверхность.
• Plan. Батареи с гладкой лицевой стороной.
• Line. Радиаторы с горизонтальным профилированием лицевой части панели.

Во всех трех сериях предусмотрены модели для быстрой замены устаревших приборов отопления. Батареи Profil-K, Plan-K, Line-K имеют стандартное расстояние между боковыми патрубками, что позволяет подключать их старой системе отопления без переходников.

Радиаторы Керми Plan-V и Line-V – это приборы отопления в гигиеническом исполнении, без конвективного оребрения, верхней и боковых планок. Такие батареи не накапливают пыль, легко очищаются от загрязнений и предназначены для помещений с высокими санитарными требованиями.

Рабочие параметры

Стальные панельные приборы отопления рассчитаны на работу в составе системы с принудительной циркуляцией. Рабочая температура теплоносителя до +90°С, допускается непродолжительный нагрев до +110°С. Рабочее давление до 10 бар, пиковое – 13 бар.

Наиболее востребованы двухпанельные радиаторы, функционирующие по технологии therm-2 – нагретый теплоноситель поступает сначала в лицевую панель, а затем проходит через тыльную. Это повышает теплоотдачу прибора отопления и снижает потери тепла через стену.

Рекомендуется купить радиаторы Керми, если требуются приборы отопления с высокой теплоотдачей, для нагрева которых достаточно небольшого объема теплоносителя. Из-за небольшой тепловой инерции батареи быстро нагреваются и остывают, давая возможность гибко управлять температурным режимом в помещении и экономить энергоноситель.

Радиаторы отопления панельные

Панельные радиаторы отопления отличаются способностью работать со всеми типами теплоносителей. Отсутствие прокладок и лишних соединений в их конструкции гарантирует низкую вероятность протечек в процессе эксплуатации.

Подбор мощности панельных батарей осуществляется не только исходя из их длины и высоты, но и глубины. Это обусловлено тем, что каждая модель обладает различным количеством нагревательных элементов и оребрения.

Особенности панельных радиаторов Kermi

Батареи отопления Керми представляют собой две пластины с выдавленными вовнутрь вертикальными каналами, предназначенными для прохождения теплоносителя. Для повышения эффективности теплоотдачи в некоторых моделях радиаторов имеется дополнительное оребрение с внешней стороны.

Отличительной чертой панельных радиаторов Kermi выступает специфический путь, который проделывает теплоноситель. Так, сначала он направляется на переднюю часть панели и лишь потом на заднюю. За счет этого обеспечивается быстрый и равномерный прогрев помещения, где установлены батареи от известного немецкого бренда.

Панельные радиаторы Buderus

Немецкие батареи отопления Будерус отличаются широким разнообразием моделей, которые предназначаются как для бокового, так и нижнего подключения. Купить панельный радиатор Buderus может каждый, независимо от используемой системы отопления (однотрубной или двухтрубной).

Процесс производства батарей отопления Будерус полностью автоматизирован, что гарантирует высокое качество готовой продукции и ее соответствие стандартам ГОСТ.

В каталоге сайт имеются модели панелей длиной от 40 см до 300 см и высотой от 30 см до 90 см.

Панельные радиаторы Vogel

Среди производителей батарей отопления, Вогель отличается необычным дизайнерским оформлением своих изделий. Панельные радиаторы Vogel собираются исключительно из высококачественных сталей, что гарантирует их надежность и эффективную работу. А для обеспечения дополнительной коррозионной устойчивости батареи Вогель внутри обрабатываются специальным составом.

Панельные радиаторы Korado

Батареи отопления Корадо чешского происхождения. Они предназначены для работы исключительно в закрытых системах, где рабочее давление теплоносителя не превышает 10 кмс/см 2 . При этом конструкция радиаторов такова, что обеспечивает максимальную проходимость воздуха.

В интернет магазине сайт представлены модели панельных радиаторов Korado как с нижним, так и боковым подключением к системе отопления. Кроме этого, в ассортименте имеются батареи от одно- до двухпанельной конструкции.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

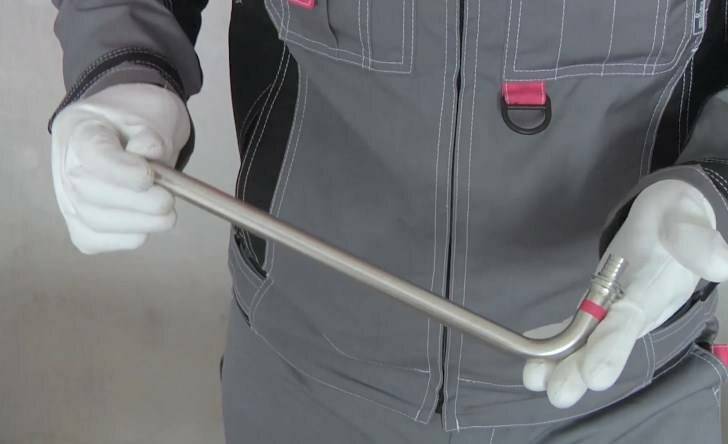

Г-образная трубка

Шаг 1. Монтаж начинается с установки ниппеля.

Установка ниппеля

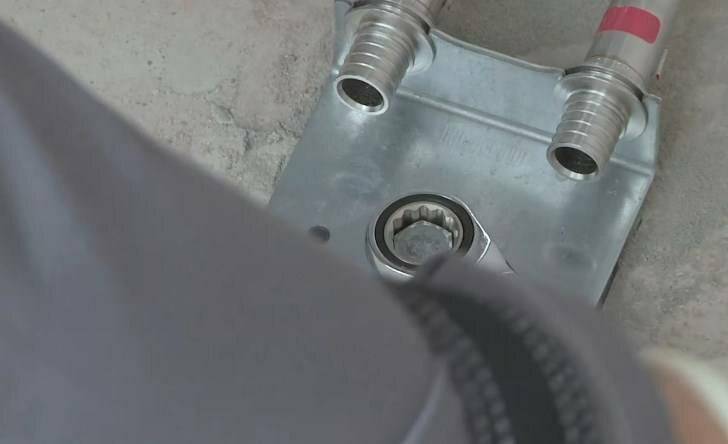

Шаг 2. Затем устанавливается блок шаровых кранов.

Установка блока шаровых кранов

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

Надевается резьбозажимное соединение

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

Г-образная трубка развальцовывается с помощью инструментаТеперь уплотнение не сползает с трубки

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Установка трубок в фиксирующий уголок

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Наживление трубокОтмечается будущее отверстие

Шаг 8. По разметке в полу сверлится отверстие.

В полу сверлится отверстие

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Дюбель и саморез

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

Фиксация Г-образных трубок

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

Труба для системы отопления

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

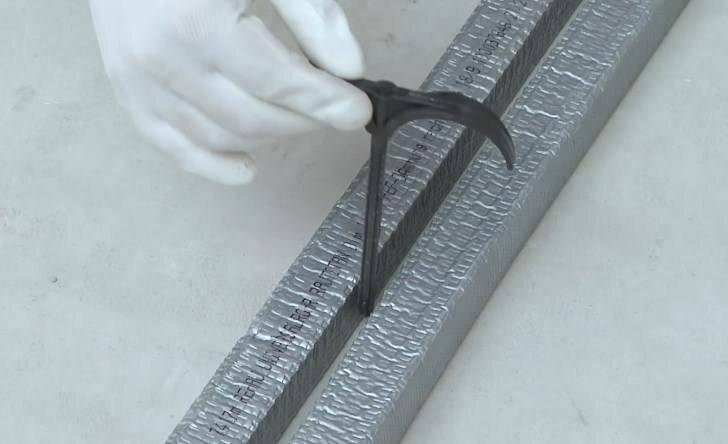

Используется насадка зеленого цветаТрубы крепятся к полу дюбель-крюками

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Т-образная трубка

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Развальцовка Т-образной трубки

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

Монтаж трубокОтопительный прибор подключен с помощью Т-образных трубок

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Декоративная накладка

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

Присоединительный набор

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Направляющие

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Кольцо надевается на трубу

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Обрезка трубы

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

Отмечается место срезаЭтот элемент необходим для соединения двух частей

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

Комплект крепится к перекрытию
