Функции противопожарной стены из сэндвич-панелей и особенности её монтажа

Металлические конструкции

Металлы плавятся при очень большой температуре. Однако, при воздействии температуры всего 400-500

о

С металлические конструкции теряют несущую способность и деформируются. Конечно, металлы действуют по разному: самый устойчивый к воздействию огня — чугун, а наиболее быстро деформируется алюминий.

Разумеется, противопожарные стены, перегородки 1 и 2 типа никогда не выполняются исключительно из металла. Сталь входит в состав железобетонных конструкций или используется в качестве направляющих и ограждающих частей сэндвич-панелей. Чтобы увеличить стойкость металла, применяются специальные огнезащитные покрытия.

Потеря несущей способности стали

Сегодня в продаже предлагаются алюминиевые противопожарные перегородки. Учитывая, что алюминий легко деформируется, как выбирать противопожарные перегородки 1, 2 типа, из чего они состоят? На самом деле в них используются алюминиевые полые гнутые профили, заполненные негорючими материалами. Они выполняются в виде рамы, а полотно перегородок выполняется из жаростойкого стекла или огнестойкого ГКЛ (гипсокартона). Несмотря на то, что выглядят они не очень основательно, они могут противостоять пламени от 15 до 90 минут.

Баня из газосиликатных блоков своими руками

На своем приусадебном участке можно возвести баню из газосиликатных блоков. Далее будет рассмотрено возведение сооружения размером 5х5,3 м. Высота потолка в этом проекте составляет 2,25 м. Газосиликат был использован для кладки стен и фронтов мансарды. Для внутренней отделки помещения для отдыха и мансарды была использована вагонка, для моечного помещения – плитка.

Преимущества газосиликата

Газосиликат имеет следующие преимущества:

• скорость возведения. Это происходит благодаря крупным размерам этого строительного материала;
• высокие свойства теплоизоляции;
• высокий уровень пожарной безопасности, так как газосиликат является негорючим материалом;
• этот материал не подвержен гниению;
• сравнительно невысокая стоимость этого строительного материала.

Пошаговая инструкция возведения бани из газосиликатных блоков

Устройство ленточного фундамента с двумя слоями гидроизоляции из рубероида.

баня из газосиликатных блоков своими руками. Фото отчет

Для кладки стен подойдут блоки размером 20х30х60 см. Их необходимо укладывать на ребро. Толщина стен в итоге должна получиться 20 см. Для укладки блоков применяется цементно-песчаный раствор в пропорции один к трем. Процесс кладки стен следующий: укладывать первые блоки необходимо начинать с углов. На слой рубероида, который был использован в качестве гидроизоляции фундамента, необходимо нанести слой раствора толщиной пять миллиметров. Делают это при помощи строительной кельмы.

Рекомендации: первый ряд играет большую роль. Именно поэтому он должен быть максимально ровным. Для того чтобы проверить ровность конструкции необходимо как можно чаще прикладывать уровень.

Последующие ряды необходимо укладывать со сдвигом в 15 см. Таким образом будет выполняться перевязка швов. В процессе возведения также необходимо определиться с местом расположения оконных и дверных проемов. Таким образом кладка стен выполняется до тех пор, пока высота сооружения не достигнет отметки 2,25 м.

После этого можно приступать к устройству фронтонов мансардного помещения. Высота до конька крыши должна составлять 1,9 м.

Укладка утеплителя в парилке из теплоизоляционного материала, пароизоляции и отделочных материалов.

Внутренняя отделка помещения. Для этих целей была использована обрезная доска толщиной 20 мм и 125 мм в ширину.

Порядок укладки утеплителя

На первом этапе необходимо набить на стенки рейки. В нашем случае для этих целей были выбраны рейки сечением 5х5 см. По вертикали рейки крепят саморезами.

Далее необходимо уложить теплоизоляционный материал. Для этих целей можно использовать минеральную вату «Paroc» толщиной 50 мм.

Рекомендации: необходимо укладывать материал таким образом, чтобы не было щелей. Для этих целей непосредственно перед самой укладкой можно вату немного сжать. После такой манипуляции, она хорошо заполнит все пространство в ячейках.

Сверху теплоизоляции необходимо уложить слой пароизоляционного материала. В этом проекте предусмотрены два вида строительных материалов: фольга и пленка «Метаспан». Перед тем как уложить материал необходимо прибить на рейки пленку. Каждый кусочек необходимо укладывать на другой в «нахлест». Достаточно будет 15–20 см. Сверху пленки необходимо уложить фольгу. Ее также укладывают с нахлестом. Места стыков материалов необходимо проклеить фольгезированным скотчем.

Далее необходимо соорудить обрешетку, на которую будет производится монтаж вагонки.

Устройство облицовки из вагонки из древесины. В качестве крепежного материала можно использовать гвозди.

Для защиты поверхности от гниения, можно покрыть вагонку специальным маслом, которое придаст древесине матовый эффект.

В моечном помещение для отделки стен можно применять плитку. Для реализации этого проекта была использована прочная плитка толщиной 8 мм. Укладка была произведена на морозо- и влагостойкий плиточный клей. Толщина слоя клея составила около 10 мм.

Для декоративной отделки остальных помещений была применена вагонка, изготовленная из осины. Вагонку прикрепили на установленный раннее деревянный каркас.

баня из газосиликатных блоков своими руками. Фото отчет

Совет: для защиты древесины от пагубного действия влаги и от вредителей, необходимо обработать ее антисептическими составами в два слоя.

Основные плюсы и минусы сэндвич-панелей.

Любой материал обладает конкретными преимуществами и недостатками. У сэндвич-панелей достоинства следующие:

• Незначительный вес. Применение стройматериала позволяет исключить серьёзные нагрузки на фундамент. Поэтому не требуется сооружение прочной основы. Кроме того, малый вес облегчает транспортировку, монтаж, демонтаж и хранение материала.
• Теплоизоляционные свойства. По этим качествам сэндвич-панели во многом превосходят другие утеплители.
• Большая палитра цветов. Есть возможность приобрести материал любого оттенка, вписав его тем самым в окружающий ландшафт. Кроме того, не требуется дополнительная декоративная отделка готовой поверхности.
• Огнестойкость. Стройматериал полностью соответствует противопожарным стандартам, поэтому его можно использоваться в различных помещениях.
• Гигиеничность. Панели стойкие к развитию плесени и грибка.
• Звукоизоляция. Стены из сэндвич-панелей не пропускают посторонние шумы.

При использовании стройматериала учитывайте и некоторые его недостатки:

• несмотря на высокую прочность, по твёрдости панели уступают традиционному кирпичу и железобетону. При ударе возможна деформация конструкций;
• необходимо следить за герметизацией. Если будет нарушено соединение плит, возможно промерзание здания в будущем;
• есть вероятность создания парникового эффекта под крышей. Чтобы избежать этого, приходится сооружать естественную или принудительную вентиляцию;
• панели подходят для строительства только конструктивно простых зданий, лишённых архитекторских замыслов.

Используются конструкции для реализации различных строительных задач. С их помощью возводятся одно- и многоэтажные здания. Из материала можно быстро и легко построить домик, летнюю кухню, хозяйственное сооружение. Очень популярно строительство офисов, складских помещений, ангаров, спортивных комплексов из сэндвич-панелей

Важно только выбрать такой материал, что подойдёт по назначению. Стеновые плиты используются для возведения стен

Они бывают профилированными, гладкими и т. д. Кровельные подойдут для обустройства крыши.

В любом случае качества сэндвич-панелей не переоценены. Материал позволяет соорудить прочные и долговечные здания с минимальными расходами.

Источники

• https://1pofasady.ru/materialy/sendvich-paneli
• https://papamaster.su/otzyvy-o-bystrovozvodimyx-domax/
• https://Nedvio.com/doma-sandwich-paneli-plusy-minusy/
• https://pyatigorsk.tbmmarket.ru/help/useful-articles/item/4861/sendvich-paneli-chto-eto-takoe-plyusy-i-minusy/
• https://belkin-labs.ru/faqs/331/
• https://stroim-domik.org/stroitelstvo/steny/iz-panelej/sendvich/plyusy-i-minusy-otzyvy-sp
• https://DimDom.ru/doma-iz-sendvich-panelej-tekhnologiya-stroitelstva.html
• https://postroibanu.ru/sekret/sovremennoe-stroitelstvo-iz-sendvich-panelej.html
• https://o-remonte.com/syendvich-paneli-chto-yeto-takoe-plyusy/

Технология крепления

Нет смысла расписывать все «тонкости» такой работы по двум причинам. Во-первых, речь идет о сэндвич-панелях ВООБЩЕ, а они бывают разных видов. Во-вторых, к своей продукции Изготовители прикладывают сопроводительную документацию с рекомендациями (инструкция, руководство), в которой полностью отражена вся специфика монтажа именно ЭТИХ изделий. К примеру, нужен ли между направляющими и панелями утеплитель, и если да, то какой? Чтобы у читателя не возникло путаницы в данном вопросе, отметим лишь основные моменты, которыми характеризуется возведение каркасных панельных домов.

Сортировка образцов

Кстати, именно об этом часто или забывают, или пренебрегают данным этапом. Ведь сэндвич-панели, как правило, закупаются разных размеров (по проекту, чертежу), так как любое строение имеет свои особенности. Именно для того, чтобы минимизировать работы по их резке (а значит, снизить количество отходов), и подбираются соответствующие габариты образцов.

Установка опорных элементов для нижнего ряда

Их крепление производится к цоколю строения, по его периметру. В качестве таких направляющих используются металлопрофиль, уголок (толщиной от 1 мм), в некоторых случаях – деревянные рейки (брус). Интервал между крепежными элементами выбирается произвольно (как правило, около полуметра). Главное, чтобы фиксация опоры была надежной.

Нужно обеспечить ее горизонтальность, иначе вся панельная «сборка» пойдет с перекосом. Поэтому строительный уровень здесь – главный «помощник». Если необходимо, то верх цоколя предварительно обрабатывается герметиком, или между ним и направляющей укладывается уплотнитель.

Монтаж горизонтальный

Из названия понятно, что сначала, начиная с угла, выкладывается нижний ряд, а потом, друг за другом – все остальные. При этом необходимо выдерживать рекомендованную ширину стыка (с учетом температурной деформации). Панели при таком способу устанавливаются ПАЗОМ ВНИЗ. Зачем, понятно – этим обеспечивается дополнительное предохранение от попадания жидкости внутрь сэндвича.

Монтаж вертикальный

Отличается тем, что после установки нижнего яруса возводятся ряды вертикальные. Да и ориентация меняется, так как их форма – прямоугольник.

Монтаж на кровле

Данный вид работ во многом определяется крутизной скатов. При угле более 150 рекомендуется устанавливать дополнительные упоры, предохраняющие панели от сползания со стропильной системы. Направление укладки – от ее края вверх, к коньковому пролету.

Заключительный этап – установка доборных элементов.

Несколько замечаний

• В статье даны общие рекомендации. Поэтому при монтаже определенного типа сэндвич панелей нужно руководствоваться инструкцией Производителя.
• «Стыковка» образцов производится при помощи специальных приспособлений (прижимные устройства). Методика типа «давайте постучим» в этом случае может привести к повреждению сэндвича.
• Если работа выполняется силами наемных специалистов, то не стоит слишком уж полагаться на их порядочность, даже если кто-то и отзывался об этих людях хорошо. Дело в том, что нередко их «огрехи» проявляются только спустя некоторое время. А они могут быть, так как делать для кого-то – это не одно и то же, что для себя. Наемные мастера «зарабатывают», в первую очередь, на скорости выполнения монтажа, а качество, к сожалению, отходит на второй план. С этой точки зрения нужно самому полностью разобраться со всеми нюансами данной работы и осуществлять контроль на всех без исключения этапах – так надежнее.

Достоинства материала

В SIP-панелях гораздо меньше мостиков холода, если сравнить их с обычными энергоэффективными каркасными домами, утеплёнными с помощью минеральной ваты. Но главная проблема каркасной технологии кроется не в самих «мостиках холода». Они важны разве что для каркасов из металла. Довольно просто решить проблему с этими мостиками в любых типах каркаса, например, практически нормой стало обустройство «двойного каркаса». Но в стойках каркаса получается небольшой эффект от устройства теплового разрыва.

Гораздо больше в обычной стене даст увеличение слоя утеплителя. Но и здесь есть своё препятствие. Практически ни одно здание не может себе позволить наличие слоя пиломатериалов в 200 мм и больше. Совершенно иначе ведут себя кровельные сэндвич панели. Технические характеристики их складываются таким образом, что они действительно теплее других материалов, хотя толщина остаётся примерно одинаковой. По заявлениям специалистов, тому есть несколько причин.

• У обычных технологий монтажа каркасных стен есть свои дефекты.
• Тепловые характеристики этой конструкции со временем снижаются из-за того, что происходит усадка минваты, постепенное увлажнение.
• В SIP-панелях используются плотные утеплители, которые гораздо эффективнее обычных. При этом стоимость сэндвич-панелей этой группы остаётся доступной.

Кроме того, наружные стены из этого материала более тонкие, чем в других случаях. Освещенность помещения улучшается именно за счет этого. Любая комната, где есть такие стены, покажется очень светлой при первом знакомстве. Стены обладают малой теплоемкостью, за счёт чего помещение становится более теплым довольно быстро. Вообще канадские дома отлично подойдут не только для временного, но и для постоянного проживания.

Дома из СИП панелей остаются легкими, это позволяет тратить меньше денежных средств на обустройство фундамента. А ровная поверхность способствует тому, что дешевле обходится финишная отделка конструкции. И от внешних воздействий панели никогда не будут коробиться.

Огнестойкость сэндвич панелей, противопожарные панели, цена на противопожарную стену

Противопожарная стена – это специальная оградительная конструкция, возводимая для изоляции помещения или здания от возможного воздействия пожара. В качестве главных теплоизоляционных элементов применяются сэндвич-панели. Благодаря использованию при их изготовлении огнеустойчивых материалов такие панели отлично выполняют роль противопожарных преград и обеспечивают комплексную защиту зданий и различных сооружений.

Противопожарная преграда, в свою очередь, представляет собой объемный элемент конструкции в виде перегородки, стены или перекрытия, главная функция которого заключается в предотвращении распространения огня в определенные помещения в течение обозначенного условиями безопасности и нормативными требованиями промежутка времени.

Основные характеристики противопожарной стены из сэндвич-панелей

Преимущественными характеристиками противопожарных преград являются огнестойкость и пожарная безопасность. Степень огнестойкости определяется аналогичным свойством составных элементов такой стены:

• оградительной конструкции;
• элементов, обеспечивающих устойчивое расположение стены относительно основной конструкции;
• опорных элементов;
• узлов примыкания и крепления.

Предел огнестойкости вышеперечисленных элементов должен быть не меньше, чем предел огнестойкости противопожарной стены. В качестве изолятора, как правило, используется материал из минваты – она не поддерживает горение, склонна к самозатуханию, способна долгое время удерживать открытые языки пламени, препятствуя распространению огня.

Целевое назначение противопожарных стен

Необходимость обустройства и использования противопожарных стен из сэндвич-панелей обусловлена их эксплуатационной эффективностью и экономической целесообразностью. К примеру, в зданиях, где осуществляется деятельность, связанная с взрывными или пожароопасными процессами, такая перегородка позволит исключить вероятность перетекания агрессивных и опасных смесей из одного помещения в другое. Кроме того, огнестойкие преграды выполняют несколько функций: противопожарную, санитарную и технологическую.

В случае возникновения пожара подобные конструкции позволяют ограничить площадь распространения огня и способствуют быстрому тушению пламени, следовательно – и уменьшению материального ущерба.

В зависимости от предела огнестойкости и гарантированного промежутка времени, в течении которого стена сможет оказывать сопротивление огню, противопожарные преграды классифицируются на несколько типов: стены, перекрытия, внутренние перегородки, пояса, двери, люки, окна, занавесы и тамбур-шлюзы. Стены из сэндвич-панелей относятся к противопожарным конструкциям 1 типа, а их предел огнестойкости соответствует значению REI 150, который является наибольшим.

PUR и PIR – новое слово в изоляционных технологиях

Для увеличения степени огнестойкости сэндвич-панелей компания «Сubegroup» использует новейшие технологии отрасли, а также материалы, ставшие прорывом в строительстве зданий и огнеупорных перекрытий: PUR (пенополиуретан) и PIR (полиизоцианурат). Это два вида полимеров с закрытой ячеистой структурой и низким коэффициентов теплопроводности, благодаря чему эти материала отлично сохраняют свои первоначальные теплоизолирующие свойства:

• высокую степень теплосбережения;
• легкость;
• механическая прочность;
• прочность на сжатие – 120 кПа;
• минимальное водопоглощение.

Коэффициенты PUR и PIR в сравнении с другими видами теплоизоляционных материалов:

Группа прочности, пожарная опасность	Теплопроводность	Плотность, вес	Закрытые поры	Водопоглощение за 24 часа	Агрессивные среды
Г1, К0	0,022 Вт/м2К	40±2 кг/м3 для панелей 30±2 кг/м3 для плит	95±5%	≤2%	Устойчивы

Конкурентные преимущества теплоизоляционных материалов PUR и PIR определяются в следующем сравнении:

Материал	Коэффициент теплопроводности
Пенополиуретан (PUR)	0,022 Вт/м2К
Пенополиизоцианурат (PIR)	0,022 Вт/м2К
Экструзионный пенополистирол (XPS)	0,028 Вт/(м·K)
Пенополистирол	0,038 Вт/(м·K)
Минеральная вата	0,038 Вт/(м·K)
Пенобетон	0,16 Вт/(м·K)

особенность теплоизоляторов PUR и PIR заключается в обеспечении пассивной защиты от пожара путем моментального коксования материала. Поэтому огнеустойчивые стены из сэндвич-панелей, в конструкции которых используются эти материалы, отличаются высокими эксплуатационными показателями и долговечностью.

*цены действительны при условии заказа монтажа

Что касается внешней отделки

Вопрос весьма актуальный. Я могу сказать только одно. Отделка, как внешняя, так и внутренняя, это совершенно отдельная тема. Возвести 4 стены с крышей — дело самое простое и дешевое. У нас (в Московской области), как правило, дом ставится буквально за пару недель. Ну может быть за месяц, а потом три-пять лет находится в стадии отделки. Причем все эти годы в доме живут рабочие, которые, как правило, далеко не местные, и мне, когда я смотрю на них, становится даже завидно. Живут люди в роскошном доме, за проживание не платят, причем даже зарплату получают, ассимилировали уже, своими стали, и совершенно не понятно, чем занимаются и почему отделка дома занимает столько времени и кому вообще, кроме строителей эта ситуация выгодна. Может быть идет какая-то модная волна под девизом «посели гостя в своем доме и содержи его», а я и не знаю?

Но если быть серьезным, то при желании построить дом для постоянного проживания и если денег у вас не то, чтобы девать некуда, то думать об отделке нужно заранее. Тут вопрос личного опыта. Если его нет, то получение его может обойтись очень дорого.

По поводу вопроса — не будет ли дешевле построить дом из пеноблоков — так я не знаю. Для ответа надо смету составлять. После ее составления вообще сюрпризы могут быть. Условно может оказаться, что сруб, привезенный в Казахстан из Вологды будет дешевле дома из сендвич-панелей. И все потому, что в хорошем срубе можно сэкономить на отделке. Но это пример условный, конечно.

Противопожарные перегородки 1 типа из чего состоят — Пожарная безопасность

Для того чтобы лучше понимать устройство и назначение огнестойких перегородок, сначала нужно разобраться с определениями и узнать в чем же состоит отличие противопожарной перегородки (далее ПП) от противопожарной стены (далее ПС).

1. Противопожарные стены – разделяют здание по всей высоте, а части здания между ПС называются пожарными отсеками (более полное определение дано в СНиП 21-01-97* П:7.16). Соответственно, ПС призваны обеспечить нераспространение огня из одного отсека в другой по всей высоте здания или сооружения.
2. Противопожарные перегородки – разделяют помещение в пределах этажа, а части между ПП называют пожарными секциями.

Соответственно, мы подошли к определению противопожарных перегородок – это один из видов противопожарных преград, целью которых является не допустить распространение огня в пределах одного конкретного этажа.

Типы, нормы и требования

Согласно ГОСТам, СНиПам и техническому регламенту (ФЗ №123) противопожарные перегородки подразделяются по следующим основным признакам.

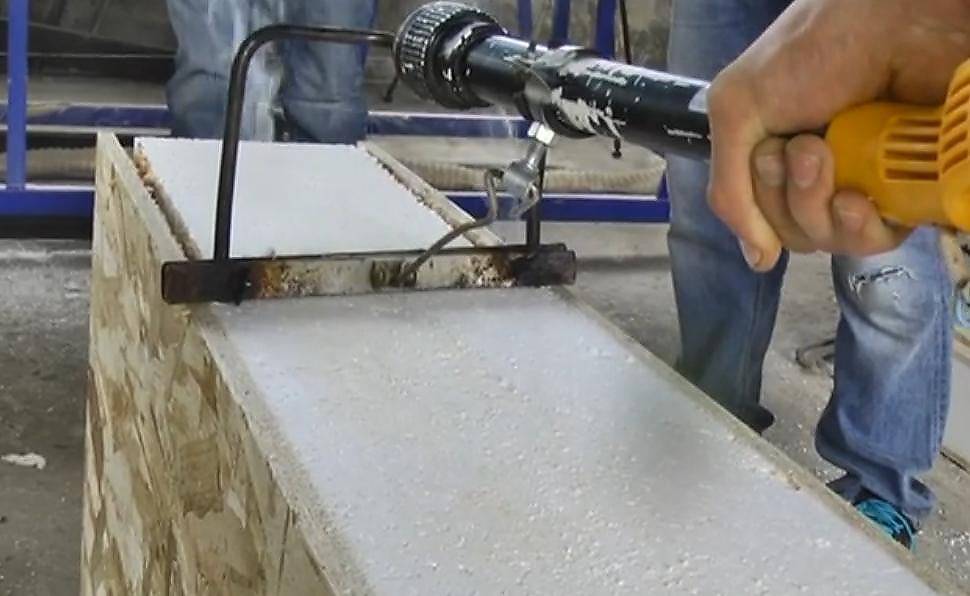

Монтажная резка и сверловка

При резке сендвичных панелей не допускается использование открытого огня.

Также для работ не используется болгарка УШМ.

болгарка УШМ

Не допускается воздействие высоких температур на конструкции, поскольку металл после такого взаимодействия ржавеет и теряет свои свойства.

Для выполнения работ подойдут следующие инструменты:

ленточная пила по металлу;

ленточная пила по металлу

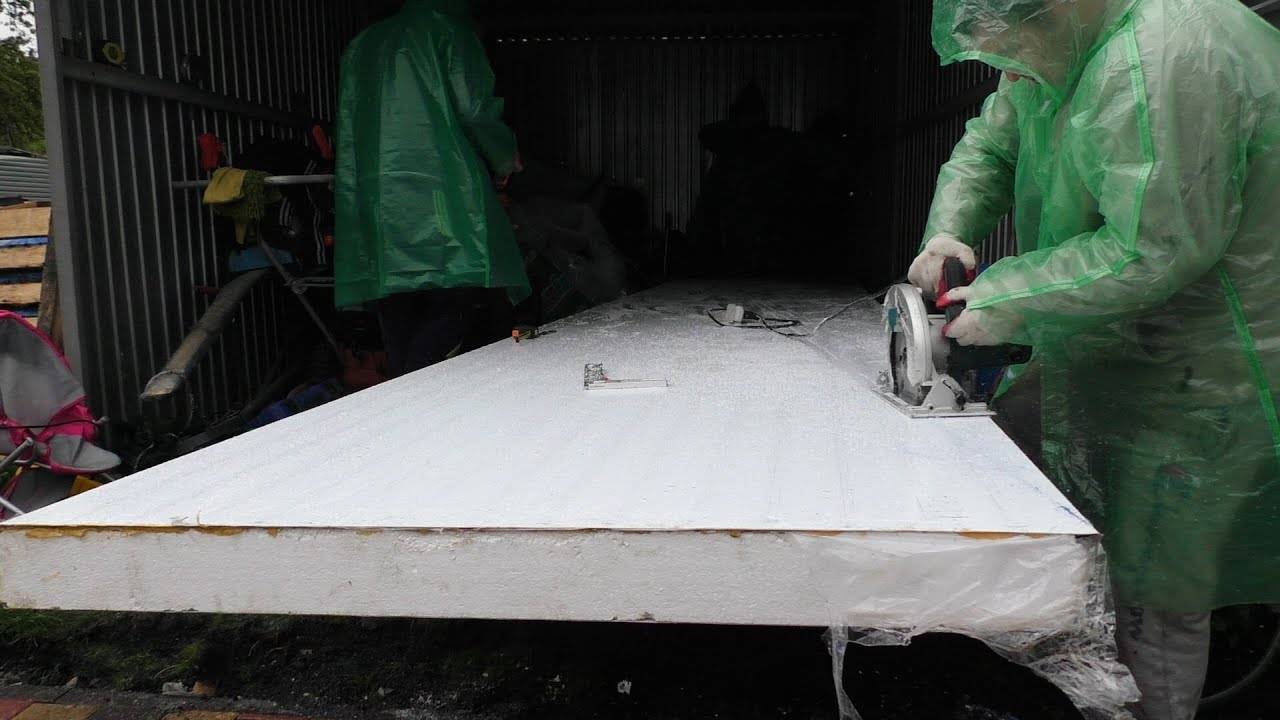

циркулярная пила по металлу;

циркулярная пила по металлу

электрические ножницы по металлу;

электрические ножницы по металлу

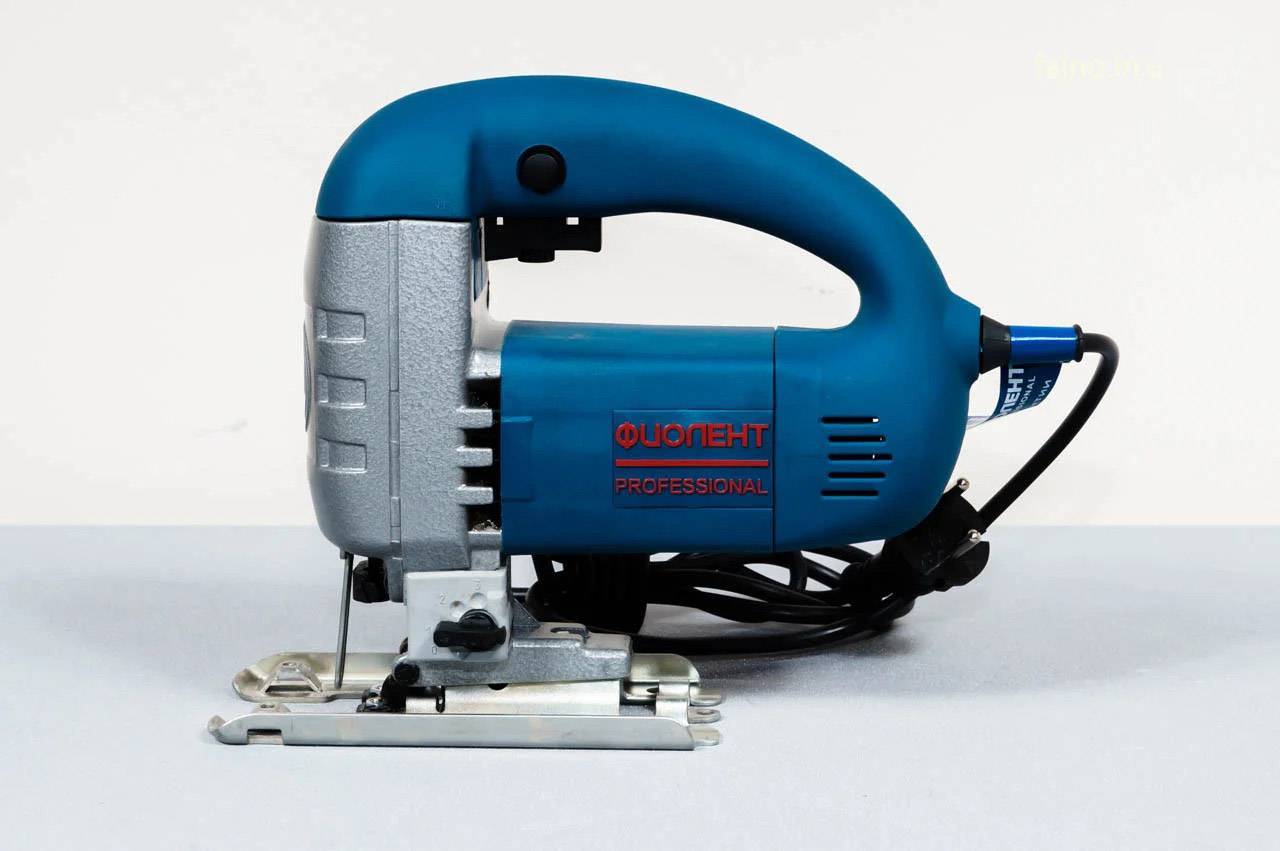

электрический лобзик.

электрический лобзик

Предварительно очистите все конструкции от упаковки, загрязнений. До начала резки внимательно проверьте, что вся разметка нанесена правильно, линии разреза горизонтальны.

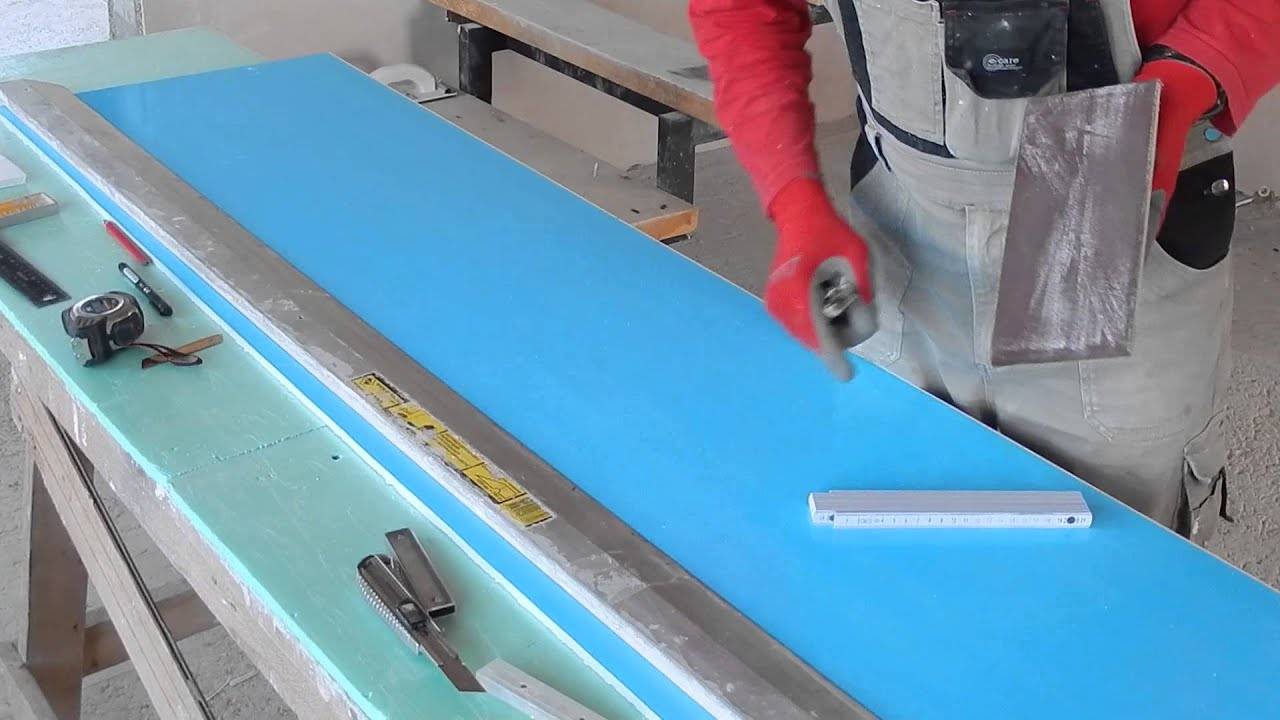

Линии разреза наносят с обеих сторон панели с использованием строительного уровня, специального маркера или фломастера. Сначала режут металл, затем – утеплитель.

строительный уровень

Для конструкций с покрытием из ПВХ или древесины используют лобзик или ручную пилу с зубьями среднего размера. Сборка конструкций выполняется по месту.

ручная пила с зубьями среднего размера

Сверлить конструкции можно с помощью обычной дрели.

дрель электрическая

После выполнения работ не забудьте убрать стружки и очистить область распила. При работе с инструментами обязательно используйте средства индивидуальной защиты для соблюдения требований техники безопасности.

Требования безопасности

Традиционные строительные материалы классифицируются по величине пожарной опасности на основании общегосударственного свода нормативных правил, в соответствии с которыми продукция может быть совсем негорючей и горючей в большей или меньшей мере.

Известные всем строителям требования в первую очередь относятся к цельным однородным материалам, к которым многослойные противопожарные перегородки в полной мере отнести нельзя. Поэтому в сопроводительных сертификатах указаны пределы огнестойкости, обозначенные буквой Е, и цифрой – количеством минут, которое выдерживает материал.

Изделия первого типа должны выдерживать термический удар не меньше, чем 45 минут. Продукция второго типа обязана выдерживать огневую атаку минимум 15 минут. При этом весь указанный период времени должны сохраняться: геометрические размеры противопожарной сэндвич панели, ее непроницаемость для продуктов горения и дыма, изолирующая способность по отношению к пламени.

Таблица. Пределы огнестойкости сэндвич-панелей с наполнителем из минеральной ваты

Тип панелей	Толщина
50	80	100	120	150	200	250
Стеновые	EI 30	ЕI 30	EI 90	ЕI 90	EI 150	ЕI 150	EI 150
Кровельные	REI 30	RЕI 30	REI 30	RЕI 30	REI 30	RЕI 30	REI 30
Группа горючести	НГ

Пределы огнестойкости зависят от материала наполнителя, каркаса и ограничивающих листов, а также внешних декоративных покрытий на поверхности панелей. В зависимости от типа здания, помещения, в котором планируется монтаж противопожарных перегородок, выбирают продукцию соответствующей категории огнестойкости, отдавая предпочтение негорючим материалам.

Устройство

Возведение противопожарных стен, в обязательном порядке опирающихся на фундамент, и рассекающих строение на всю его высоту, как правило, начинается по проекту с первоначального этапа строительства здания или сооружения. Если наружную противопожарную стену с собственным фундаментом еще возможно пристроить к зданию для его защиты; то внутренние стены таким образом уже никак не возвести, не прибегая к реконструкции объекта.

Устройство противопожарных стеновых конструкций по месту размещения – это снаружи и/или внутри строительного объекта. А вот по механизму восприятия нагрузок они подразделяются следующим образом:

• Самонесущие, воспринимающие нагрузку исключительно от собственного веса, передавая ее на фундамент из блоков; плиту основания; заливной монолитный фундамент.
• Несущие противопожарные стены, воспринимающие, кроме собственной массы, нагрузку от противопожарных перекрытий; а также покрытий и других элементов строительного конструктива зданий, сооружений.

Предел огнестойкости стены, то есть способность выполнения ею своих функций, прямо зависит от того, как конструктивно она исполнена.

Выводы

1. Область применения строительных конструкций, независимо от применяемых изделий и комплектующих, устанавливают по нормируемым значениям предела огнестойкости и класса пожарной опасности в соответствии со строительными противопожарными нормами;

1. Предел огнестойкости конструкций стен и покрытий из сэндвич-панелей определяют по:

• виду, плотности и толщине утеплителя;
• конструкции стыка;
• качеству монтажа;

1. Класс пожарной опасности конструкций из сэндвич-панелей зависит от пожарной опасности утеплителя (группа горючести по ГОСТ 30244-96) и способа конструктивной защиты этого утеплителя, в т. ч. по стыковому соединению.
