Правила подключения к сети
Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания. Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.
Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.
Схема подключения:
На видео ниже рассказывается, как правильно подключить провода в зажимы:
Подключение осветительного прибора
Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.
Будет полезно прочитать:
Расчет потолка Армстронг
Любая из подвесных потолочных систем типа Армстронг монтируется только после осуществления специальных расчетов. И цели таких расчетов очевидны:
- Выяснить, какая цена будет на подвесной потолок Армстронг.
- Подсчитать расход материалов.
- Максимально гармонично вписать потолочную систему в имеющийся или же запланированный интерьер.
Расчет начинают с самого простого — замера периметра. Сделать это просто — достаточно измерить длину стен и округлить получившиеся цифры до числа, кратного трем. Стеновой профиль (тот, который периметральный) легко можно сгибать и резать (в принципе, как и любой уголок).
Теперь по плитам
Их резать надо очень осторожно и не больше, чем наполовину — то есть их ширина не может оказаться менее 30 см. А то возникнет необходимость в дополнительных ячейках, а это и работа лишняя, и материалы. Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают
И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида
Впрочем, на потолочную прочность в целом ни размер плит, ни количество ячеек особого влияния не оказывают. И сегодня некоторые дизайнеры, выбирая вариант «Армстронг» для оформления какого-то потолка, нарочно режут плиты узко поближе к стенам, чтобы у верха помещения не было чересчур строгого «академического» вида.
К обрезанным плитам имеется ряд требований при размещении их в потолочной конструкции Армстронг:
- Обрезной ряд должен находиться у дальней от входа стены.
- Обрезки цельным размером дополняются строго по ширине. Затем общая полученная ширина делится пополам и пара плит, обрезанных по заданному размеру, разносится по разным углам помещения (но в одном ряду, конечно).
Существуют различные сметные нормы расхода Armstrong-материалов для помещений различной конфигурации:
- Квадратных (стандартная плитка потолочная 600х600 мм) или с соотношением сторон 3/4:
- профиля несущего (3700 мм) – 0,80 м/кв. на м потолка;
- продольного (1200 мм) – 1,60 м/кв. на м потолка;
- поперечного (600 мм) – 0,80 м/кв. на м потолка;
- периметрального (3000 мм) – 0,5 м/кв. на м потолка;
- подвесов – 0,6 шт./кв. на м потолка.
- С соотношением сторон от 2/3 до 1/2 (нормы увеличиваются):
- несущего надо – 0,84 м/кв. на потолочный метр;
- продольного – 1,68 м/кв;
- поперечного – 0,87 м/кв;
- периметрального – 0,5 м/кв;
- подвесов – 0,7 шт./кв.
Однако надо помнить, что все полученные в результате расчетов показатели необходимо округлять до ближайших целых и больших значений профилей и подвесов типа стандарт.
Шаг крепления к стенам для периметрального профиля равен 0,6 м. Это если плиты мягкие, а конструкция не имеет дополнительных нагрузок.
Если же плиты жесткие, а потолок нагружен — 0,3 м. Только нужно знать, что вентиляционные решетки и светильники для потолка Армстронг не считаются допнагрузкой.
Обратите внимание: сегодня на многих ресурсах есть онлайн калькулятор потолка Армстронг, так что любой желающий может рассчитать расход материалов и, следовательно, довольно точную стоимость будущего потолка для конкретного помещения
Размеры плит и виды комплектующих
Для растровых потолков выпускаются квадратные и прямоугольные панели с соотношением длины сторон 1 к 2 в нескольких типоразмерах:
- 60х60 см;
- 1200х1200 см;
- 60х1200 см.
По согласованию с заказчиком потолка армстронг размеры плитки могут отличаться от нормативных.
Панели бывают разной высоты — 7, 12, 14, 15 мм. От этого параметра зависят теплоизоляционные характеристики: чем больше толщина, тем теплее. Выбор обусловливается габаритами помещения: чем оно просторнее, тем массивнее плиты и тяжелее каркас. В системах используются прямоугольные планки (рейки) размером 300х1500 см, 300х2500 см.
Плиты выпускают с несколькими видами кромок, которые определяют параметры подвесной системы.
| Название кромки | Форма | Параметры системы |
| Board | Прямоугольная (высота 12, 14, 15, 19 мм) | 24 мм |
| Tegular | Со ступенькой (высота ступеньки 6,5 мм, общая высота кромки 14, 15, 19 мм) | 24 мм |
| Microlook | Со ступенькой (высота ступеньки 8 мм, общая высота кромки 15,18 мм) | 15 мм |
| Microlook ВЕ | Со ступенькой для дизайнерских систем (высота ступеньки 8 мм, общая высота кромки 15,18 мм), с фаской по краю панели | 15 мм |
| Vector | Устанавливается на каркас снизу и скрывает несущие элементы, создавая впечатление, что панели крепятся с самому потолку | 24 мм |

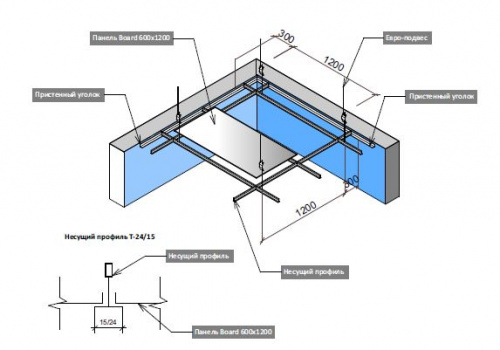

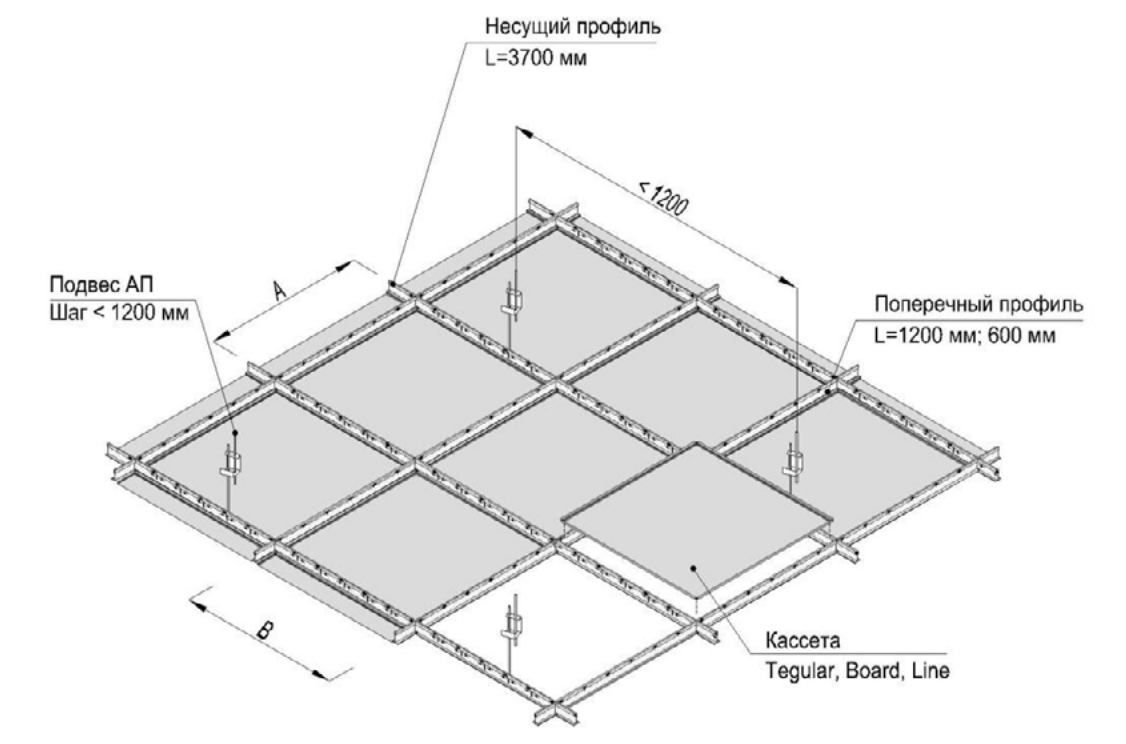

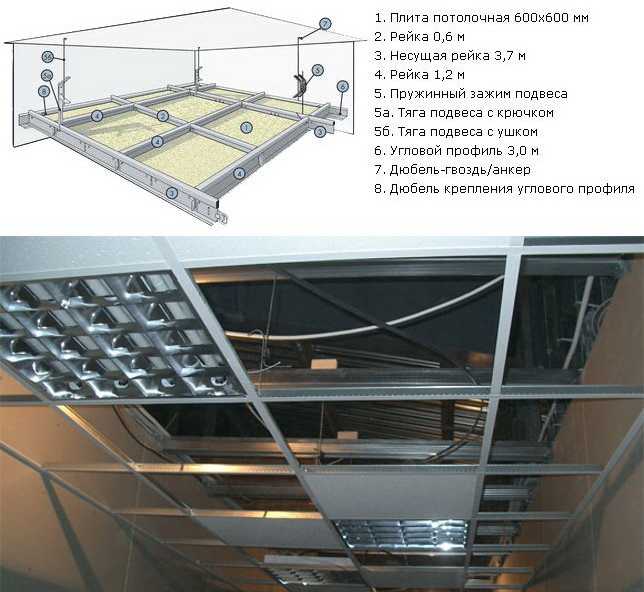

Каркас потолка армстронг состоит из нескольких видов навесных алюминиевых или стальных оцинкованных реек Т-образной формы:
- универсальные несущие — основные поддерживающие (до 3600 мм);
- поперечные — вторичные, вставляются между универсальными, позволяют создать ячейку нужных размеров (600 мм, 1200 мм).
Планки крепятся между собой при помощи замков или крючков. Тип соединения может быть:
- замкового типа XL (для поперечных элементов) — изготовляется из высокосортной стали и штампуется отдельно прецизионным методом, отличается большей прочностью и экономичностью в сравнении с цельной штамповкой концевых элементов для стыковки внахлест.
- TL — имеет выштампованный крючок для точности и легкости монтажа при соединении встык.
- TLX — запатентованная технология крючкового типа, для которой применяется композитный материал. Дает прочное и пожаробезопасное сращение встык.
В несущих и длинных рейках предусмотрены слоты. В них вставляют вторичные элементы подвесного потолка. Они совместимы с любыми типами соединений. В профиле предусмотрен пожарный компенсатор температурных деформаций.

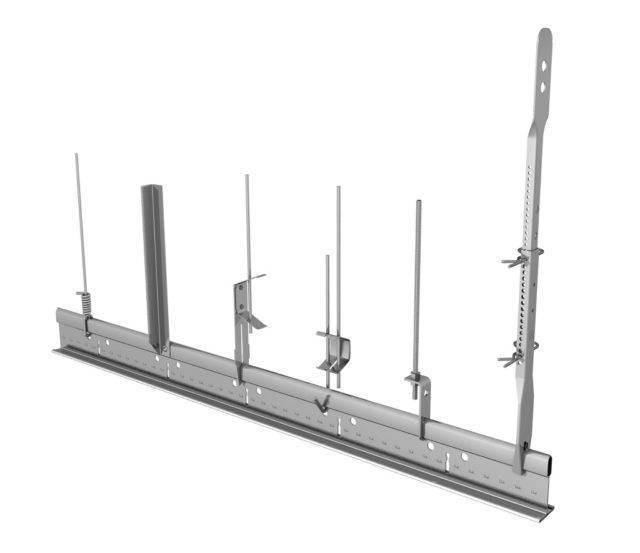

Для крепления каркаса к базовому потолку применяют подвесы нескольких видов:
- проволочные — неудобны, не всегда надежны, но их можно сделать самостоятельно;
- прямые жесткие — изготовляются в виде уголка, который крепится к базовому перекрытию;
- регулируемые одинарные — состоят из планки и прутка, сохраняющего подвижность, что позволяет регулировать высоту крепления системы в ограниченном диапазоне;
- двойной регулируемый — напоминает одинарную модель, но содержит пару прутков, и предоставляет возможность еще более точной регулировки высоты расположения конструкции.
Еще один компонент системы — пристенный молдинг. Это рейка, согнутая под прямым углом, устанавливаемая по периметру потолка. Пристенный уголок может быть:
- простой формы в виде буквы Г;
- ступенчатым — для плит с кромкой.
Если в системе используется фигурный молдинг, его ступенька должна быть такой же, как выемка кромки плиты.
Потолки армстронг предполагают применение вентиляционных решеток для эффективной вытяжки, притока воздуха. Эта разновидность панелей выпускается в стандартном размере 59,5х59,5 см, что позволяет их использовать в системе любой конфигурации. По форме они бывают в виде перфорированных плит или диффузорного типа.
С системами armstrong в комплекте идут модульные светильники. Приборы представляют собой панели по размеру ячейки, в которых используются люминесцентные элементы или светодиоды. Вторые выгодны тем, что снижают расход энергии в 2–3 раза и не мерцают, поэтому берегут зрение и позволяют лучше сконцентрироваться на работе. С системами армстронг также используются точечные светильники.
Монтаж потолка Армстронг
Работы по установке потолка включают несколько этапов, описанных в таблице 2.

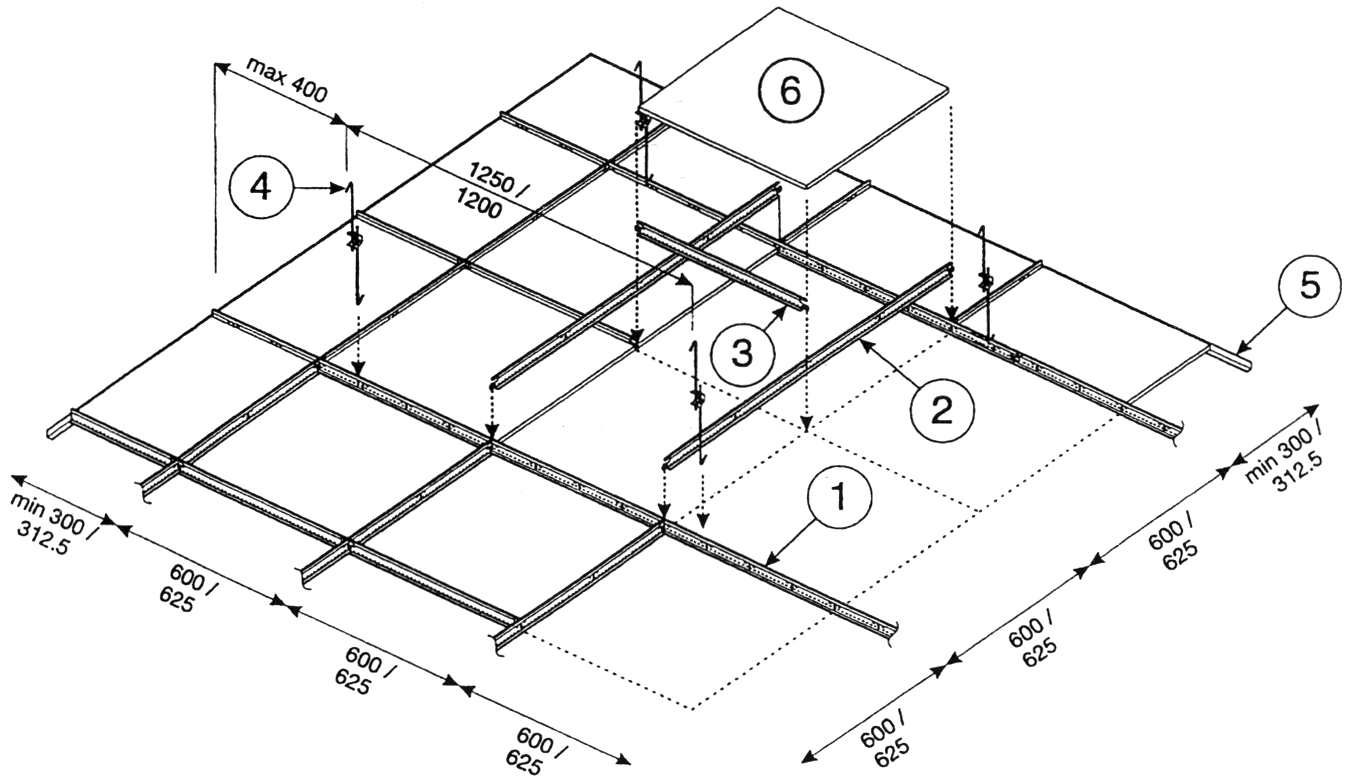

Схема установки подвесного потолка Армстронг
Таблица 2. Последовательность монтажа потолка Армстронг.
| Этапы, иллюстрации | Описание действий |
|---|---|
Разметка уровня | От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу. |
Монтаж стеновых профилей | Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку. |
Крепление потолочных подвесов | С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги. |
Подвесы в местах установки светильников | Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см. |
Установка несущих профилей | Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать. |
Выравнивание горизонтальности профилей | Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень. |
Сборка каркаса из продольных и поперечных профилей | Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений. |
Установка встроенных элементов | После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю. |
Монтаж точечных светильников | В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем. |
Потолочные сплит-системы | Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу. |
Укладка плит | Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий. |
Монтаж потолка Армстронг своими руками
Проектирование потолка Армстронг
- Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
- Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
- Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
- Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
- Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
- Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
- Обозначьте расположения светильников.
- Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.
Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.
Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.
Подготовительные работы перед монтажом потолка Армстронг
- Закончите все строительные работы в помещении.
- Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
- Проведите через середину потолка две линии, параллельные стенам комнаты.
- Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
- С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
- Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
- С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
- Подведите к местам установки светильников провода.
Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.
Крепление элементов подвесного потолка Армстронг
- Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
- Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
- Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
- Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
- Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
- Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
- После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
- Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
- Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
- Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
- Выполните монтаж светильников потолка.
- Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
- Укладку плит начинайте с середины потолка.
- Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.
Для каких помещений подходит Армстронг?
Вообще, Armstrong можно установить даже в «хрущевке», вопреки распространенному мнению об «официальности» данного типа потолков. Только тогда не нужно использовать пружинно-штыревые подвесы, а межпотолочное пространство придется существенно сокращать (до 120 или даже 80 мм).
Как такой потолок будет висеть в квартире? На жестяных или оцинкованных уголках, закрепленных на саморезы. А в роли подвесов выступят медные проволочные жгуты (толщиной 0,6-0,8 мм) из нескольких витков. И их длина должны быть чуть больше высоты пространства между потолком и монтируемой конструкцией. И несмотря на то, что с проволокой возни будет чуть больше, общее время монтажа увеличится несущественно.

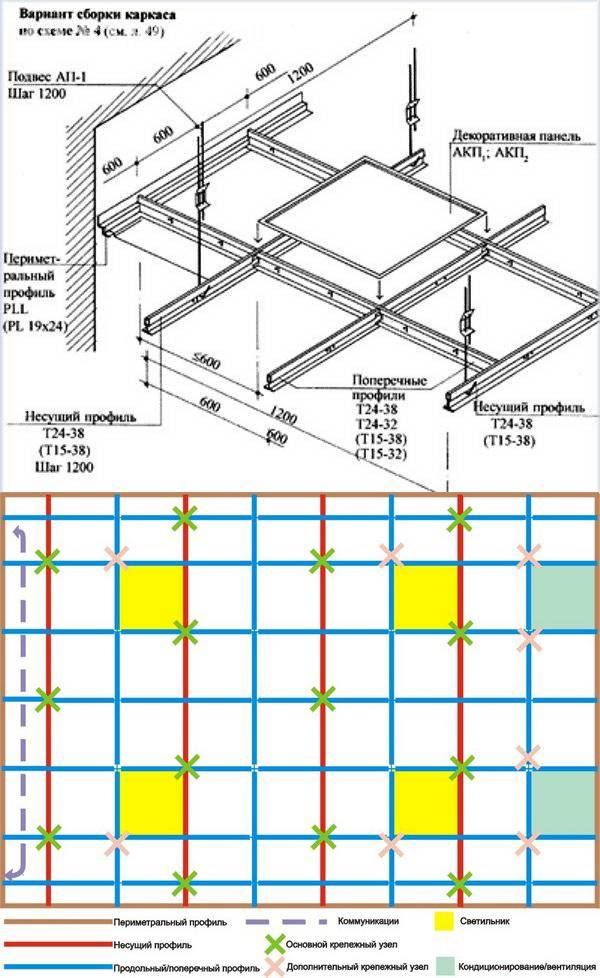

Обязательная схема-чертеж перед монтажом
Схема потолка нужна, чтобы распланировать расположение плит. Расчёт материалов будет точнее, а монтаж упростится.
Чаще всего встречаются квадратные плиты Армстронг 600х600 мм, поэтому при дальнейших рассчетах будем использовать этот размер. Чтобы подготовить схему раскладки, сначала измеряют помещение. Затем на бумаге или в компьютерной программе создают чертеж в масштабе.
Панели укладывают, начиная от центра. Тогда по краям остаются симметричные обрезки. Установка потолка армстронг предполагает два варианта центровки. При первом в середине комнаты будет одна плитка. А во втором — четыре, уложенные углами точно в центр.
Таким образом планируют расположение плит на будущем навесном потолке. Как видно на схеме, в первом случае по краям получаются слишком маленькие обрезки, работать с которыми будет затруднительно, поэтому лучше выбрать второй вариант с укладкой от центра помещения.
Чтобы определить эту точку, с помощью малярного шнура отбивают две диагонали из углов. Место пересечения и будет центром комнаты. Через него проводят две линии перпендикулярно стенам. Затем через каждые 600 мм откладывают паралели и размечают весь потолок согласно схеме.
Технология монтажа
Установка проходит довольно просто, с ней самостоятельно справится и непрофессионал. Рассмотрим поэтапно технологию монтажа потолков Армстронг с ячейками стандартного размера 600х600 мм.
Разметка
Первым делом с помощью лазерного нивелира определяют самую низкую точку потолка. От неё отмеряют расстояние до будущих плит (минимальный отступ 100 мм, рекомендуемый — 200-250 мм). На этом уровне ставят отметки в углах и с помощью малярного шнура соединяют их линией по периметру комнаты. Так получают место крепления пристенного молдинга и высоту установки несущего профиля.
Затем переходят к разметке потолочной поверхности. Методом пересечения диагоналей находят середину. От неё проводят перпендикуляры к стенам и размечают линии в соответствии со схемой.
Сборка каркаса
По периметру комнаты устанавливают пристенные молдинги. Крепёж подбирают в зависимости от материала стен. В углах профиль подрезают ножницами по металлу и стыкуют под углом 45 градусов. На прочность конструкции это не повлияет, так как пристенный уголок нагрузки не несёт.
После этого по линиям на потолке согласно схеме сборки устанавливают подвесы. Максимальный шаг — 1,2 м, а от стен отступают 0,6 м. К бетонному потолку подвесы крепят через анкерные болты или дюбеля, предварительно просверлив отверстия. Для деревянного берут саморезы.
После этого собирают несущую часть каркаса. Профили вешают на подвесы, вставляя крюк в отверстие на рейке. Собранный каркас должен располагаться в одной плоскости. Этого добиваются с помощью строительного уровня или натянутой через всю комнату верёвки. Высоту регулируют, изменяя длину подвеса.
Концы несущих реек упираются в пристенный молдинг. Если длины профиля не хватает, его наращивают, используя замок по краям. При необходимости рейки подрезают.
Затем с шагом 60 см устанавливают длинные поперечные профили, их укладывают поперёк несущих, вставляя замок в щель-крепление. После этого между ними крепят короткие рейки, которые образуют квадратные ячейки каркаса.
Монтаж светильников и вентиляции
Разводку электрики проводят до укладки плит. Светильник поднимают к потолку и подключают к сети. Затем аккуратно укладывают в ячейку.
Для вентиляции предварительно устанавливают сплит-систему (как правило, в незаметном углу). Решётку заводят в ячейку и крепят к корпусу блока.
Укладка плит
Панель заводят за профили, развернув по диагонали. Затем поворачивают и укладывают на направляющие. Если каркас смонтирован правильно, плита легко ложится, для установки не нужно прилагать усилий.
Крайние плиты часто приходится подрезать. Это делают строительным ножом по линейке. Режут только с лицевой стороны.
Достоинства и недостатки потолков Армстронг
- Быстрота монтажа. Система Армстронг собирается за очень короткий промежуток времени. За день бригада сборщиков может смонтировать до 200 м2 потолка, причем дальнейшее декорирование поверхности не требуется. Изделия часто используются для обустройства больших площадей.
- Монтаж без подготовки плит перекрытия. Систему можно крепить к любой надежной поверхности. Выравнивать строительные панели не требуется, вся регулировка производится корректировкой длины подвеса.
- Небольшой вес. Самый тяжелый элемент каркаса весит 0,5 кг, поэтому изделие легко монтировать, а потолок не требует усиления.
- Простота сборки. Каркас собирается из различных профилей, которые подогнаны друг к другу на стадии изготовления. Корректировать приходится только габаритные размеры изделия.
- Звуко- и теплоизолирующие качества. Общие изоляционные свойства перекрытия увеличивается на 20% благодаря свойствам наполнителя панелей.
- Экономия средств. Стоимость 1 м2 потолка Армстронг — всего 7 долларов без учета монтажных работ, меньше стоят только обои.
- Маскировка коммуникаций. После сборки изделия между панелями и потолком остается зазор для размещения трубопроводов, кабелей и т.д.
- Удобства при ремонте. Панели легко демонтируются для доступа к инженерным коммуникациям, расположенным над системой. Это позволяет быстро ремонтировать спрятанное оборудование, протягивать коммуникации, канализационные трубы. При повреждении плит их легко заменить.
- Пожаробезопасность. Каркас подвесного потолка Армстронг и панели изготовлены из негорючего материала.
- Унификация панелей. Размеры ячеек потолка Армстронг стандартизированы (600×600 мм), в них можно устанавливать любое оборудование для подвесных потолочных систем с соответствующими размерами, например, светильники, вентиляторы, обогреватели.
Уменьшение высоты помещения. Устанавливать изделия следует в помещениях с высокими потолками, ведь после монтажа высота помещения снижается на 15-25 см.
Плохая влагостойкость. Наполнитель из минерало-волокнистого материала не выдерживает влагу. Если сверху часто протекает вода, потолки Армстронг лучше не устанавливать. Плиту после намокания следует заменить.
Ограниченность дизайнерских решений. Потолки по внешнему виду отличаются только по рисунку на поверхности.
Невысокая прочность плит
Работать с минерало-волокнистыми плитами следует очень осторожно, они легко ломаются. По этой причине в помещении могут оказаться мелкие элементы волокон, которые потом попадают в организм.
Такая система годится для помещений с прямоугольными потолками.
Размечаем потолок
Далее необходимо разметить потолок под другие несущие профиля. Они будут расположены параллельно по отношению друг к другу по длине комнаты на расстоянии 60 см друг от друга или 180 см, если у Вас широкое помещение и вы планируете использовать длинные поперечные профиля. Можно начать разметку от стены, но в таком случае у Вас может получится крайний ряд плит резаный, что будет не очень красиво выглядеть, хотя его можно оставить с «невидной » стороны. А можно начать разметку с середины комнаты, тогда крайние ряды у Вас будут обрезаны симметрично. Выбирайте вариант, который Вам больше по душе.
Как собрать потолок армстронг по диагонали. Расчет армстронга
Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.
Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.
Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.
Общие же рекомендации по размещению обрезанных плит таковы:
- По длине комнаты обрезанный ряд относится к дальней от входа стене.
- По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.
Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.
Нормы расхода материалов для помещений обычной конфигурации следующие:
Для помещений квадратных или с соотношением сторон 3/4:
- Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,6 шт./кв. м потолка.
Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:
- Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,7 шт./кв. м потолка.
В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.
Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
